MANUAL DE USUARIO Total PA Spartan ION

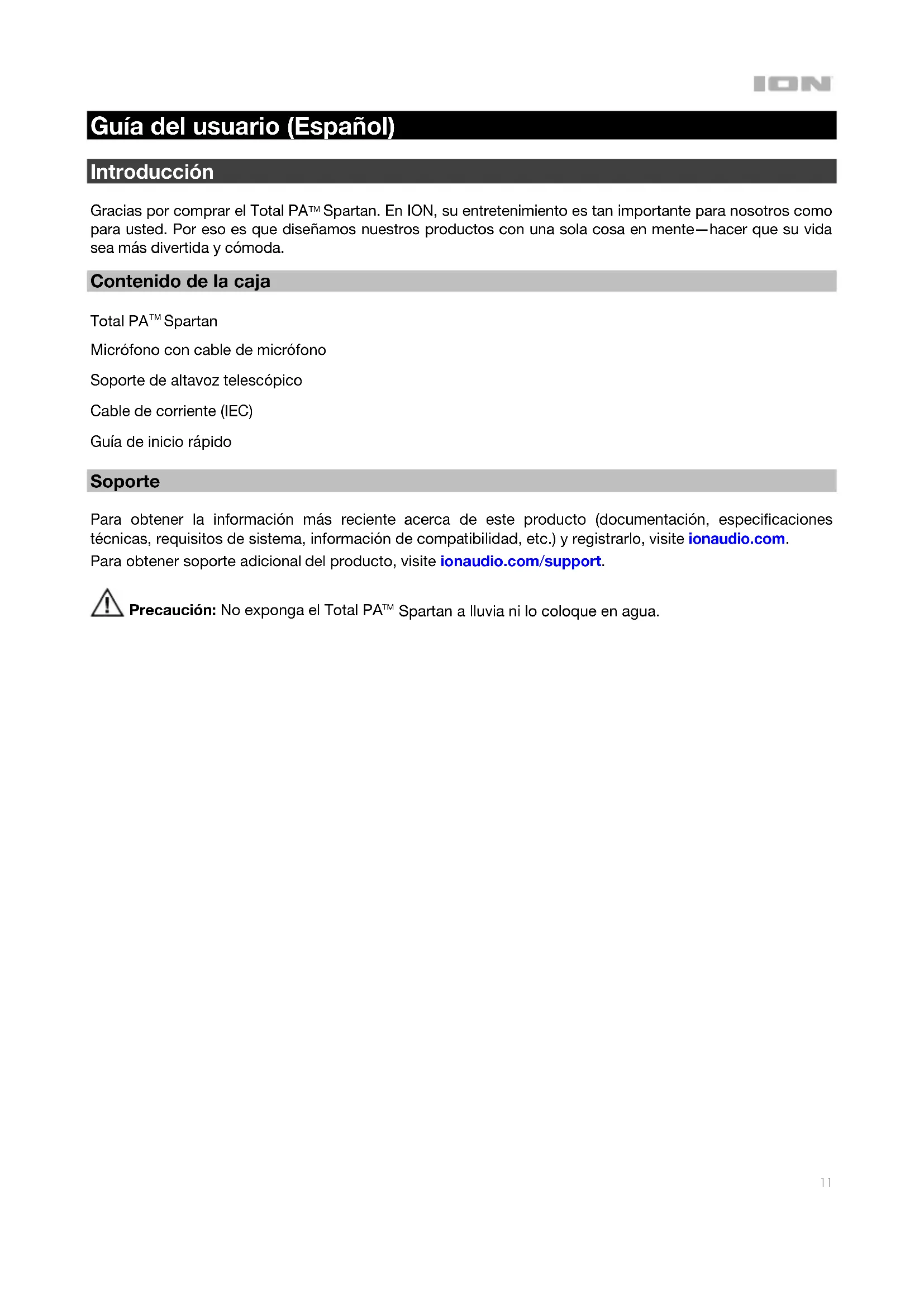

Guía del usuario (Español) Introducción Gracias por comprar el Total PA

Spartan. En ION, su entretenimiento es tan importante para nosotros como para usted. Por eso es que diseñamos nuestros productos con una sola cosa en mente—hacer que su vida sea más divertida y cómoda. Contenido de la caja Total PA

Spartan Micrófono con cable de micrófono Soporte de altavoz telescópico Cable de corriente (IEC) Guía de inicio rápido Soporte Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ionaudio.com. Para obtener soporte adicional del producto, visite ionaudio.com/support. Precaución: No exponga el Total PA

Spartan a lluvia ni lo coloque en agua.12

Configuración rápida

1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos en ella.

Localice las el pies de goma del soporte del altavoz, perilla de montaje del soporte del altavoz, cable de alimentación y el micrófono en la caja bajo la hoja de espuma de poliestireno.

2. Lea el folleto de instrucciones de seguridad antes de utilizar el producto.

3. Estudie el Diagrama de conexión.

4. Asegúrese de que todos los dispositivos de entrada tales como micrófonos y reproductores de CD o

reproductores de otros medios digitales estén apagados y con el control de volumen en “cero”.

5. Conecte todos los dispositivos como se muestra.

6. Encienda todo en el siguiente orden:

• fuentes de entrada de audio (por ejemplo, micrófonos, instrumentos, reproductores de CD)

7. Al apagar, realice siempre esta operación en forma inversa:

• cualquier otro dispositivo de entrada Diagrama de conexión

Los artículos que no figuran en Introducción > Contenido de la caja se venden por separado. Tableta Micrófono Tarjeta SD Unidad USB Smartphone Corriente13

Instalación del soporte de altavoz

1. Extienda completamente las patas del trípode del soporte del altavoz

sobre una superficie plana y estable. Localice las patas de goma y la perilla de montaje del soporte del altavoz en los contenidos de la caja bajo la hoja de espuma de poliestireno.

2. Extienda el poste de montaje hasta la altura necesaria y apriete la

perilla de ajuste del costado.

3. Inserte la clavija en el orificio inferior de manera que el poste de

montaje permanezca a la altura necesaria.

Spartan, ajuste la perilla inferior en el sentido contrario a las agujas del reloj de manera tal que el tornillo no bloquee la apertura.

5. Alinee el orificio de montaje del Total PA

Spartan con el poste del soporte del altavoz y colóquelo en el poste.

6. Apriete la perilla de montaje en el Total PA

Spartan en el sentido de las agujas del reloj.

1. Perilla de control: Gire esta perilla para ajustar el volumen principal (salida general) del altavoz.

Presione esta perilla para seleccionar y realizar ajustes en el volumen del micrófono, el volumen el volumen de la fuente (radio, USB, SD, señal Bluetooth y entrada auxiliar), el efecto de eco del micrófono, el EQ alto y el EQ bajo.

2. Puerto USB: Conecte su unidad flash USB para reproducir música. También puede usar este puerto

para cargar un dispositivo USB.

3. Ranura para tarjeta SD: Inserte su tarjeta SD aquí.

Nota: Una unidad USB o tarjeta SD debe contener archivos reproducibles para poder visualizarse de manera correcta en la pantalla del panel de medios.

4. Pantalla: Muestra los modos del panel de medios para USB/SD, radio FM, y Bluetooth. El icono para el

modo seleccionado actualmente se iluminará en la pantalla. Nota: La pantalla viene con un protector de plástico adherido. Quítelo para visualizar el LCD de manera óptima.

5. Anterior: Reproduce la pista de USB, SD o Bluetooth anterior. Cuando escucha radio FM, pulse el

botón una vez para saltar por las estaciones de radio FM hacia atrás y mantenga este botón pulsado para recorrer los presets de canales hacia atrás.15

6. Siguiente: Reproduce la pista de USB, SD o Bluetooth siguiente. Cuando escucha radio FM, pulse el

botón una vez para saltar por las estaciones de radio FM hacia adelante y mantenga este botón pulsado para recorrer los presets de canales hacia adelante. Nota: En algunas aplicaciones, pulsar los botones Anterior (<) o Siguiente (>) hará que vaya a otra lista de reproducción o género musical.

7. Reproducir/Pausa: Reproducir/hacer pausa en la fuente USB, SD o Bluetooth.

Nota: Los archivos se reproducen desde la fuente USB o SD primero alfabéticamente según el contenido de la raíz, luego alfabéticamente según la carpeta y luego alfabéticamente según el nombre de la pista.

8. Repetir: Repetir todas las pistas (ALL), repetir todas las pistas en la carpeta (FOLd), repetir la pista USB

o SD que está sonando actualmente (OnE) o entremezclar el orden de los temas (rAn). Presione y mantenga este botón para vincular su altavoz a otro Total PA

Spartan. Consulte Funcionamiento > Enlace dos altavoces para obtener más información.

9. Modo: Conmuta entre los modos USB, SD, radio FM, o Bluetooth.

Nota: Una unidad USB o tarjeta SD debe contener archivos reproducibles para poder visualizarse de manera correcta en la pantalla del panel de medios.

10. Botón de modo de luz: Presione el botón Modos de luz para alternar entre cinco modos para las luces

en el panel frontal:

• Rueda de colores: las luces giran sobre y alrededor del woofer.

• Rueda de colores con sincronizado con el ritmo: las luces giran sobre y alrededor del woofer según del tempo de la música que se está reproduciendo.

• Ciclo de color: Las luces cambian constantemente a través de diferentes colores.

• Sincronizado con el ritmo: La luz parpadea y cambia de color en función del ritmo de la música que se reproduce.

• Off: Las luces se apagan.

11. Entradas micrófono (6,35 mm / 1/4 pulg. y XLR): Conecte un micrófono dinámico a las entradas de

XLR o 6,35 mm (1/4 pulg.). Controle el volumen de las entradas mediante la Perilla de control.

12. Entrada auxiliar (3,5 mm / 1/8 pulg.): Conecte a esta entrada auxiliar estéreo de 3,5 mm (1/8 pulg.) un

reproductor de CD, un reproductor de medios digitales u otra fuente de audio. Controle el volumen de salida mediante la Perilla de control.

13. Entrada línea (XLR): Conecte un nivel de línea mezclador o instrumento musical a esta entrada XLR de

nivel de línea. Utilice esta entrada de nivel de línea para vincular dos unidades Total PA

14. Salida de mezcla (XLR): Conecte esta salida XLR a otro altavoz activo (alimentado).

15. LED de encendido: Indica si el Total PA

Spartan está encendido o apagado.

16. LED de recorte: Este LED destella con luz roja si la señal de las entradas o de la entrada del panel de

medios se está recortando. Si este ocurre, disminuya el ajuste del volumen principal, el volumen de la fuente o el volumen del micrófono.

17. Entrada del cable de corriente (IEC): Inserte aquí el cable de corriente incluido para alimentar la

18. Fusible: Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible.

Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

19. Interruptor de encendido/apagado: Enciende y apaga el Total PA

Funcionamiento Apagado automático El Total PA

Spartan está equipado con apagado automático para ahorrar energía en cumplimiento con las regulaciones de eficiencia energética para productos de audio compactos. El Total PA

Spartan entrará en modo de ahorro de energía tras 15 minutos sin recibir señales de audio a un nivel moderado por la entrada Aux In o la entrada auxiliar XLR In, el reproductor de medios USB/SD media, la radio, o una conexión Bluetooth. En modo de ahorro de energía, la pantalla y las luces se apagarán, y se deshabilitará la reproducción de audio, pero la unidad permanecerá encendida en modo de espera. Para reanudar el funcionamiento normal, simplemente utilice el interruptor de encendido para apagar y luego encender la unidad. Para evitar el apagado automático, una señal de audio debe permanecer activa a un nivel de volumen moderado proveniente desde la entrada Aux In o la entrada auxiliar XLR In, el reproductor de medios USB/SD media, la radio, o una conexión Bluetooth. Recomendamos ajustar el volumen de la fuente de audio (por ejemplo, la entrada auxiliar o Bluetooth) al máximo y el volumen maestro a cinco o más para evitar el apagado. Apareamiento de un dispositivo Bluetooth

3. Use el botón Mode para seleccionar el modo Bluetooth, el cual se muestra como "bt" en la

Spartan entrará automáticamente al modo de apareamiento para buscar dispositivos Bluetooth. Se dará cuenta de que está en modo de apareamiento cuando el icono Bluetooth esté parpadeando. Además, los avisos de voz automáticas del altavoz le alertarán sobre el estado del dispositivo: Bluetooth Pairing (apareamiento Bluetooth), Bluetooth Connected (Bluetooth conectado) o Bluetooth Disconnected (Bluetooth desconectado).

4. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque "Total PA Spartan" y

realice la conexión. El icono Bluetooth permanecerá encendido. Nota: Los usuarios deben considerar la actualización del sistema operativo (OS) de su dispositivo si experimentan problemas con el apareamiento o la reproducción de música.

5. Para desconectar el apareamiento, apague el Bluetooth de su dispositivo o seleccione Olvidar

este dispositivo (Forget this device) en su dispositivo.

6. Si desea desactivar (o activar) los avisos de voz, mantenga pulsado el botón Play/Pause en el

Spartan tiene que estar en el modo Bluetooth al desactivar o activar los avisos de voz.17

Control de aplicación IMPORTANTE: Para asegurarse la mejor experiencia posible con la aplicación, utilice el Android OS o iOS más actualizado en su dispositivo. Nota: Asegúrese de que su dispositivo tenga acceso a internet a través de su operador o conexión inalámbrica. Puede también descargar la aplicación gratuita a su computadora, pero recuerde conectar y sincronizar su dispositivo para transferir la aplicación. Siga los pasos indicados a continuación para descargar la aplicación a su dispositivo:

1. En su dispositivo, vaya a la tienda de aplicaciones respectiva de Apple o Google Play.

2. Busque la aplicación gratuita ION Sound XP

3. Siga las instrucciones que aparecen en la pantalla para descargar e instalar la aplicación. Una vez

descargada, la aplicación ION Sound XP

aparecerá en la pantalla de inicio de su dispositivo.

4. Toque para seleccionar Add A Product en la pantalla. La aplicación escaneará y encontrará Total

Spartan. Si tiene problemas para conectarse, toque ¿Necesita ayuda para la configuración? Para obtener consejos adicionales.

Spartan para pasar a la próxima pantalla, en donde podrá utilizar la aplicación para controlar diversas funciones del altavoz tales como:

• Radio: Reproducir la radio, cambiar estaciones y editar presets.

• Ecualización: Ajustar la ecualización del altavoz.

• Volumen de micrófono: Ajusta el volumen de las salidas del micrófono.

• Volumen de la fuente: Ajusta el volumen del Bluetooth, salida auxiliar y radio FM.

• Volumen: Ajustar el volumen de la fuente juntos.

• Efecto de eco: Ajusta la cantidad de efecto de eco.

• Efectos de iluminación: Seleccione el efecto de iluminación o encienda/apague los efectos de iluminación.

• Avisos de voz : Activar o desactivar los avisos de voz.

• Soporte: Visite ionaudio.com, contáctese con soporte técnico y obtenga información sobre la garantía y preguntas frecuentes.18

Enlace dos altavoces Para enlazar de forma inalámbrica dos altavoces Total PA

1. Encienda ambos altavoces usando sus interruptores de encendido.

2. Sin Bluetooth conectado, presione el botón Modo en un Total PA

Spartan para seleccionar Bluetooth como fuente de audio, que aparece como "bt" en la pantalla. Este será el altavoz "secundario."

3. Presione el botón Link en un segundo Total PA

Spartan para ingresar al modo Stereo Link. Este será el altavoz "primario."

4. Espere hasta 1 minuto para que los altavoces hacen la conexión. Una vez que los dos altavoces

están enlazados, presione el botón Modo en el altavoz "primario" para seleccionar la fuente de audio deseada.

5. Para desconectar, presione dos veces el botón Link en el altavoz "primario".

1. Con el Interruptor de encendido/apagado de cada altavoz apagado, conecte cada altavoz a

una toma de corriente.

2. Conecte un cable de XLR en la salida de mezcla ubicada en el panel trasero de uno de los

Spartan. Este altavoz (el altavoz primario) es al cual se deberán conectar las fuentes de audio tales como dispositivos Bluetooth, micrófonos o unidades de memoria USB.

3. Conecte el otro extremo del cable de XLR a la Entrada línea del panel trasero de su segundo

Spartan. Este segundo altavoz recibirá el audio proveniente de cualquier dispositivo conectado al primer altavoz (el altavoz primario).

4. Encienda ambos altavoces utilizando sus Interruptores de encendido/ apagado.

5. Conecte sus fuentes de audio al primer altavoz (el altavoz primario).

6. Asegúrese de que el control Master Volume (volumen maestro) de cada altavoz se encuentre

ajustado al mismo nivel.

7. Con una de sus fuentes de audio reproduciéndose, aumente gradualmente el Volumen de

Spartan hasta que el volumen de este altavoz coincida con el volumen del primer altavoz (el altavoz primario).19

Solución de problemas Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido o instrument musical. Pruebe también reduciendo el volumen general del Total PA

Spartan. Si los graves son demasiado fuertes: Intente ajustando el control de tono o ecualización de su Total PA

Spartan o fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión). Si hay un silbido agudo cuando se usa un micrófono: Probablemente sea realimentación. Apunte el micrófono apartándolo del altavoz. Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente. Cuando pulso Anterior [<] o Siguiente [>] no pasa a la siguiente estación FM: Con pulsaciones breves de este botón se salta a los presets. Mantenga pulsado este botón para buscar la estación siguiente. Si el canal de la estación de radio parpadea: la unidad está silenciada. Anule el silenciamiento para detener el parpadeo y continuar la reproducción. Si el logo Bluetooth parpadea rápidamente: la unidad está en modo de apareamiento. Si el logo Bluetooth parpadea lentamente: el dispositivo está apareado, pero la música está silenciada. Anule el silenciamiento para detener el parpadeo y continuar la reproducción. El n° de pista USB (Por ejemplo: 001) parpadea lentamente: la reproducción de música de la unidad USB está silenciada. Anule el silenciamiento para detener el parpadeo y continuar la reproducción. Aparece “NONE” en el LCD: Si ya hay una unidad USB o tarjeta SD insertada correctamente, asegúrese de que contenga archivos reproducibles. Si no puede conectar su dispositivo de audio al Total PA

• Mantenga su dispositivo de audio (por ej., teléfono inteligente [smartphone] o tableta) y el Total PA

Spartan lo más cerca posible entre sí al realizar la conexión. Asegúrese que tanto el dispositivo de audio como el Total PA

Spartan no estén obstruidos por paredes, muebles, etc.

• Reinicie la conexión Bluetooth del Total PA

Spartan de cualquier otro dispositivo de audio y reinicie el proceso de búsqueda. Si esto no funciona en seguida, apague el Total PA

Spartan y luego vuelva a encenderlo. Para más información, consulte Funcionamiento > Apareamiento de un dispositivo Bluetooth.

• Reinicie la conexión Bluetooth de su dispositivo de audio apagando el Bluetooth y luego volviendo a encenderlo. Puede encontrar esta opción dentro del menú Bluetooth en los ajustes de su teléfono o dispositivo de audio. Si esto no funciona y ya se había conectado al Total PA

Spartan en la lista de dispositivos disponibles o previamente conectados en el menú Bluetooth de su dispositivo de audio, toque el icono de engranaje o "i" ubicado junto a él y luego seleccione Desaparear u Olvidar. Apague el Total PA

Spartan, luego vuelva a encenderlo e intente aparearlo nuevamente una vez que vuelva a aparecer en su lista de dispositivos disponibles. Nota: Si Total PA

Spartan ya ha sido recientemente apareado con otro dispositivo de audio que aún se encuentre dentro del alcance, es posible que tenga que repetir este proceso con ese dispositivo de audio para desconectarlo completamente.20
