MANUAL DE USUARIO Game Day ION

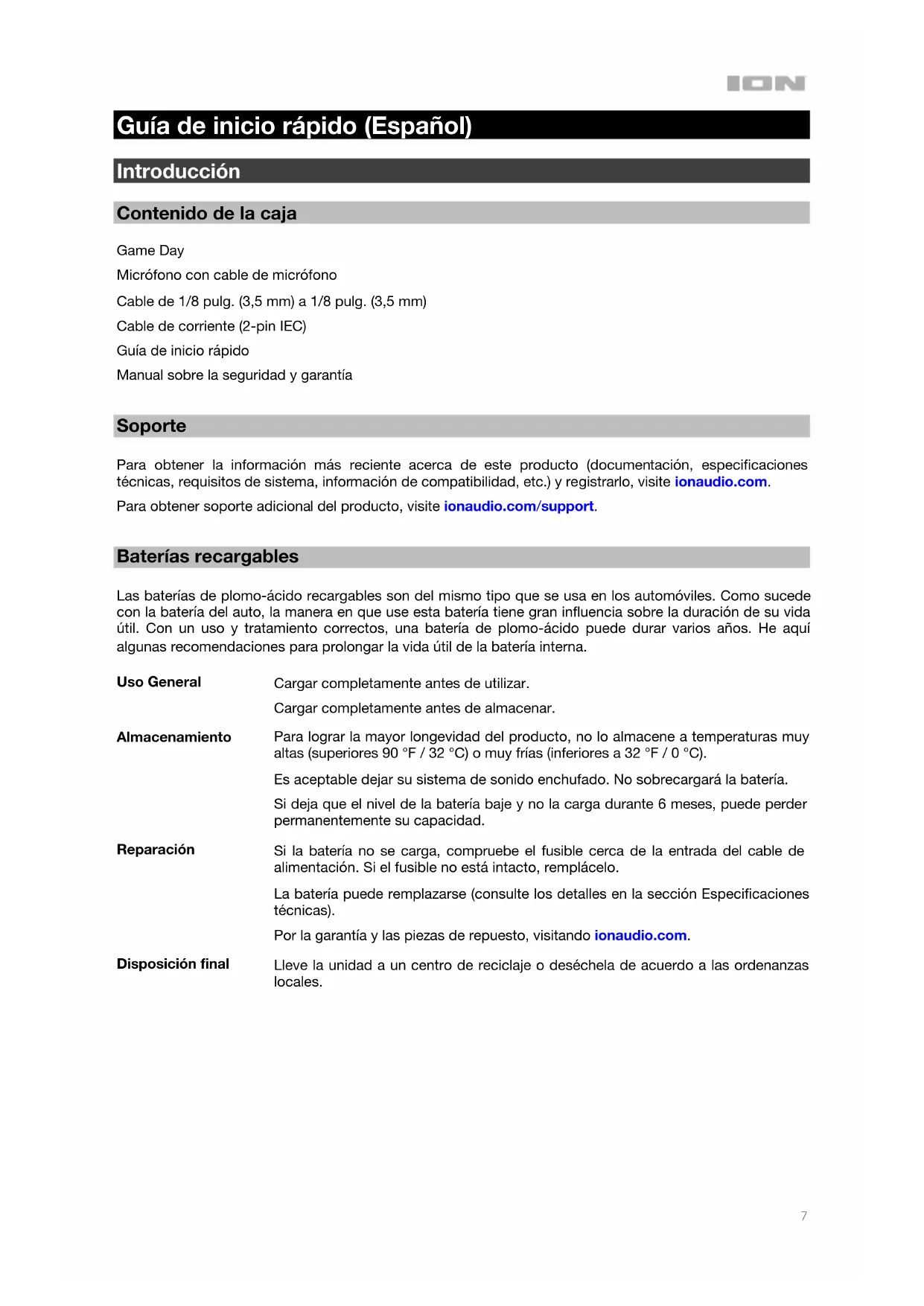

Guía de inicio rápido (Español) Introducción Contenido de la caja Game Day Micrófono con cable de micrófono Cable de 1/8 pulg. (3,5 mm) a 1/8 pulg. (3,5 mm) Cable de corriente (2-pin IEC) Guía de inicio rápido Manual sobre la seguridad y garantía Soporte Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite ionaudio.com. Para obtener soporte adicional del producto, visite ionaudio.com/support. Baterías recargables Las baterías de plomo-ácido recargables son del mismo tipo que se usa en los automóviles. Como sucede con la batería del auto, la manera en que use esta batería tiene gran influencia sobre la duración de su vida útil. Con un uso y tratamiento correctos, una batería de plomo-ácido puede durar varios años. He aquí algunas recomendaciones para prolongar la vida útil de la batería interna. Uso General Cargar completamente antes de utilizar. Cargar completamente antes de almacenar. Almacenamiento Para lograr la mayor longevidad del producto, no lo almacene a temperaturas muy altas (superiores 90 °F / 32 °C) o muy frías (inferiores a 32 °F / 0 °C). Es aceptable dejar su sistema de sonido enchufado. No sobrecargará la batería. Si deja que el nivel de la batería baje y no la carga durante 6 meses, puede perder permanentemente su capacidad. Reparación Si la batería no se carga, compruebe el fusible cerca de la entrada del cable de alimentación. Si el fusible no está intacto, remplácelo. La batería puede remplazarse (consulte los detalles en la sección Especificaciones técnicas). Por la garantía y las piezas de repuesto, visitando ionaudio.com. Disposición final Lleve la unidad a un centro de reciclaje o deséchela de acuerdo a las ordenanzas locales.8

Instalación rápida Para comenzar

1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos en ella.

4. Estudie el diagrama de conexión.

5. Asegúrese de que el volumen maestro del Game Day esté en cero.

6. Conecte sus dispositivos.

7. Suba el volumen hasta un nivel confortable.

8. Regrese el volumen maestro a cero cuando termine de usar el Game Day.

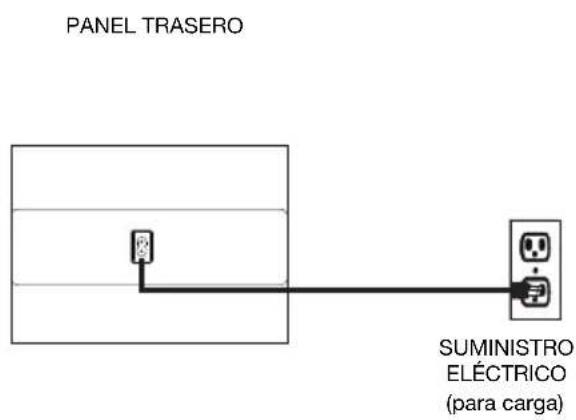

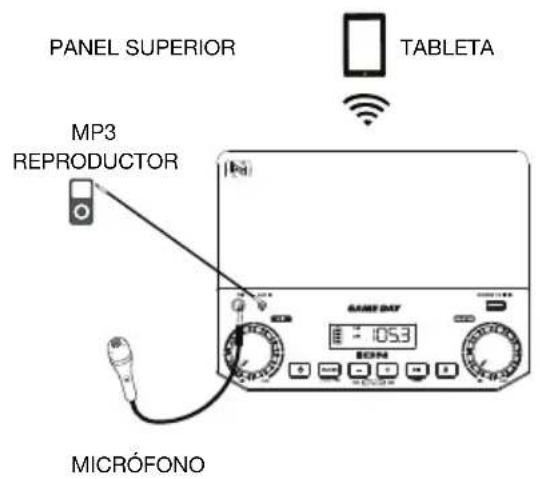

Diagrama de conexión Los elementos que no se enumeran en Contenido de la caja se venden por separado.

Nota: Aquí se muestra el modelo para Norteamérica/Japón. PANEL TRASERO SUMINISTRO ELÉCTRICO (para carga) PANEL SUPERIOR MICRÓFONO MP3 REPRODUCTOR TABLETA9

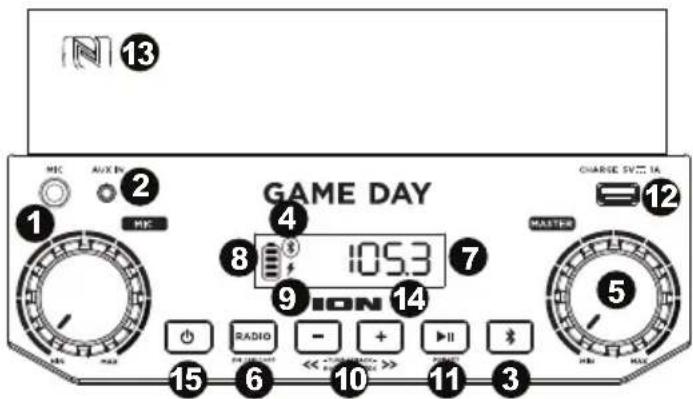

1. Entrada para micrófono con control de

volumen (1/4 pulg.): Esta entrada mono admite una fuente de audio de 1/4" tal como un micrófono, una guitarra u otro instrumento musical.

2. Entrada auxiliar (1/8 pulg.): Esta entrada

de 3,5 mm (1/8 pulg.) estéreo se puede usar para conectar un reproductor de CD, MP3 u otra fuente de audio.

3. Botón de Bluetooth: Toque ligeramente el

botón Bluetooth para desconectar un dispositivo Bluetooth apareado. Mantenga pulsado este botón para desactivar (o activar) los avisos de voz.

4. Icono de Bluetooth: El icono de Bluetooth

se enciende con luz azul continua cuando hay un dispositivo apareado al Game Day. El icono de Bluetooth la se apagada cuando está en modo de apareamiento.

5. Control de volumen maestro: Este control ajusta el volumen de la mezcla principal del altavoz, que incluye la

entrada de micrófono, la entrada auxiliar, el sintonizador y el audio de un dispositivo Bluetooth apareado.

6. Selector de radio (Norteamérica/Japón): Este botón ajusta la radio a AM o FM o la apaga.

Silenciamiento (EU/UK): Pulse este botón para silenciar todas las salidas de audio. Siempre que el silenciamiento esté activado, parpadearán cuatro líneas punteadas en la pantalla. Pulse el botón nuevamente para cancelar el silenciamiento.

7. Pantalla: Muestra la emisora de radio actual (Norteamérica y Japón solamente), el estado de la batería, y el

estado del Bluetooth.

8. Indicador de batería: Con el indicador de la batería, cuando el cable de corriente está conectado, el

movimiento del segmento superior de la batería muestra que se está cargando. Una vez completamente cargada, todos los segmentos de la batería estarán encendidos sin parpadear. Cuando se desconecta el cable de corriente, el segmento de la batería muestra en nivel de la misma. Si no se pulsa ningún botón del panel delantero en los siguientes 60 segundos, el indicador de nivel de batería se apagará (para ahorrar energía). El indicador de nivel de la batería volverá a aparecer cuando se pulse algún botón. Además, cuando la batería llegue al segmento más bajo del icono de la batería, el indicador de nivel de la batería volverá a encenderse.

9. Icono del relámpago: El icono del relámpago se encenderá cuando el cable de corriente esté conectado a una

toma de corriente de pared.

10. Botones de sintonizador/pista: Toque ligeramente estos botones para sintonizar una emisora de radio

(Norteamérica y Japón solamente) o pasar a la pista anterior/siguiente de un dispositivo Bluetooth conectado. Para "buscar" (saltar a la siguiente emisora disponible), mantenga pulsado cualquier botón durante unos segundos hasta que empieza a buscar la emisora. La unidad recuerda la última emisora que estaba sintonizada y comienza en esa emisora cuando la apaga y enciende nuevamente. Nota: En algunas aplicaciones, pulsar los botones Track – o Track + hará que vaya a otra lista de reproducción o género musical.

11. Reproducir/Pausa/Preset: Pulse para reproducir o hacer pausa en una pista de un dispositivo Bluetooth

conectado. En modo de radio (Norteamérica y Japón solamente), Pulse y suelte este botón para seleccionar una emisora preprogramada guardada previamente. Consulte la sección Cómo usar la radio para obtener más detalles sobre cómo guardar y recuperar presets.

12. Puerto de carga USB: Conecte aquí el cable de carga de su dispositivo para cargarlo. La carga por USB

funciona solamente cuando la unidad está encendida. Nota: Para cargar teléfonos inteligentes (smartphones) y tabletas más rápido, ponga la pantalla del dispositivo en estado de reposo.

13. NFC (comunicación de campo cercano): Toque y acerque brevemente su dispositivo habilitado y soportado al

logo de NFC para aparearlo.

14. Punto decimal: Este punto decimal se iluminará cuando Game Day está encendido. Este punto decimal no se

encenderá cuando Game Day está apagado.

15. Interruptor de encendido/apagado: Mantenga pulsado este botón durante 3 segundos para encender o

apagar el Game Day. Tenga en cuenta que mientras el Game Day está conectado a un suministro eléctrico, no es necesario encenderlo para que cargue la batería. Cuando el altavoz está encendido, la pantalla mostrará el icono de decimal o su emisora de radio actual.

16. Entrada del cable de corriente: Inserte aquí el cable de alimentación

incluido para cargar la unidad. Tenga en cuenta que el Game Day puede funcionar con el cable de corriente mientras se carga simultáneamente la batería. El indicador de carga del relámpago se ilumina cuando el cable de corriente está conectado.

Nota: Aquí se muestra el modelo para Norteamérica/Japón.10

Apareamiento de un dispositivo Bluetooth

1. Encienda su dispositivo Bluetooth.

2. Encienda el Game Day, que pasará automáticamente al modo de apareamiento para buscar

dispositivos Bluetooth. Se dará cuenta de que está en modo de apareamiento cuando el LED está apagada. *

3. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque “Game Day” y conecte.

Nota: Si su dispositivo Bluetooth solicita un código de apareamiento, ingrese “0000”.

4. El icono de Bluetooth se enciende con luz azul continua cuando hay un dispositivo apareado al Game

Day. * Nota: Los usuarios deben considerar la actualización de su sistema operativo (OS) si experimentan problemas con el apareamiento o la reproducción de música.

5. Toque ligeramente el botón Bluetooth para desconectar un dispositivo Bluetooth apareado. *

6. Para conectarse a otro dispositivo Bluetooth, repita los pasos 3 y 4.

Nota: El alcance máximo se logra cuando se utilizan dispositivos con Bluetooth 4.0 o superior.

• Consejo: Si desea desactivar (o activar) los avisos de voz, mantenga pulsado el botón Bluetooth. Cómo aparear un dispositivo Bluetooth usando NFC La tecnología NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, tal como el apareamiento, juntándolos suavemente. Compruebe en el manual de su dispositivo si se soporta esta característica. Cómo usar NFC para aparearse con el Game Day:

1. A fin de usar NFC, su dispositivo debe estar encendido y desbloqueado.

2. Abra el menú Settings (Configuración) de su dispositivo y verifique que NFC esté On (Activado) (este

paso solo se realiza una vez).

3. Encienda el Game Day.

4. Toque y acerque brevemente su dispositivo del logo de NFC ubicado en el panel superior del Game

5. Siga las instrucciones de apareamiento que aparecen en su teléfono. Si se requiere una contraseña,

6. Para desaparear, toque suavemente con su dispositivo el logo de NFC.

Cómo usar la radio Nota: Esta sección es solo para modelos de Norteamérica/Japón. Selección de una estación de radio:

1. Pulse el botón Radio para elegir entre AM/FM.

2. Seleccione una estación de radio utilizando los botones –/+.

Nota: Si hay una mala recepción de AM, desconecte la corriente (CA) para una recepción óptima de la radio AM. Para ajustar la recepción de AM aún más, mueva la unidad completa. Guardado de presets:

1. Pulse el botón Radio para seleccionar AM/FM y seleccionar una estación de radio que desee guardar

en una ubicación de preset utilizando los botones –/+.

2. Mantenga pulsado reproducción/pausa durante 3 segundos. Aparecerá un número de preset en la

3. Utilice los botones –/+ para seleccionar el preset en el cual desea grabarla.

4. Pulse reproducir/pausa para confirmar. Aparecerá "SAVE" (guardar) en la pantalla.

Selección de presets: Pulse reproducir/pausa para recorrer los presets guardados.11

Solución de problemas Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido, instrumento musical o micrófono. Pruebe también reduciendo el volumen general del Game Day utilizando la perilla de volumen maestro. Si los graves son demasiado fuertes: Intente ajustando el control de tono o ecualización de su fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión). Hay un silbido agudo cuando se utilizan micrófonos: Probablemente sea realimentación. Apunte el micrófono apartándolo del altavoz. Si hay recepción pobre de AM: Desconecte la corriente alterna para una recepción de radio AM óptima. Para ajustar la recepción de AM aún más, mueva la unidad completa. (Norteamérica y Japón solamente) Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente. Si no logra reproducir música desde una unidad flash: El puerto USB sea solo para cargar dispositivos USB.

Especificaciones técnicas Dimensiones (Largo x Ancho x Alto) 252 mm x 334 mm x 338 mm 9,9 pulg. x 13,14 pulg. x 13,3 pulg. Peso 6,15 kg 13,5 lbs. Perfil Bluetooth soportado

Alcance de Bluetooth Hasta 35 m / 100 pies * Tipo de micrófono Micrófono dinámico Entrada auxiliary 3,5 mm (1/8 pulg.) de nivel de línea Respuesta en frecuencia (+3 dB) 77 Hz – 20 kHz Tipo de batería 12 V, 2,8 Ah SLA Vida útil de la batería Hasta 50 horas ** Dimensiones de la batería (Profundidad x Ancho x Alto) 80 mm x 56 mm x 100 mm 3,1 pulg. x 2,2 pulg. x 3,9 pulg. Suministro eléctrico Voltaje de entrada: 100–240 V 50/60 Hz, 50 W Puerto de carga

Gama de frecuencias de radio EE.UU.: AM 520 – 1710 kHz FM 87,5 – 107,9 MHz Japón: AM 520 – 1710 kHz FM 75,5 – 108,0 MHz

Especificaciones sujetas a cambio sin previo aviso.

• El alcance de Bluetooth se ve afectado por paredes, obstrucciones y movimiento. Para lograr un rendimiento óptimo, coloque el producto en la sala en donde pueda verlo de manera que no esté obstaculizado por paredes, muebles, etc. ** La vida útil de la batería puede variar en función de la temperatura, la antigüedad y el volumen al que se usa el producto.12
