BEDIENUNGSANLEITUNG Game Day ION

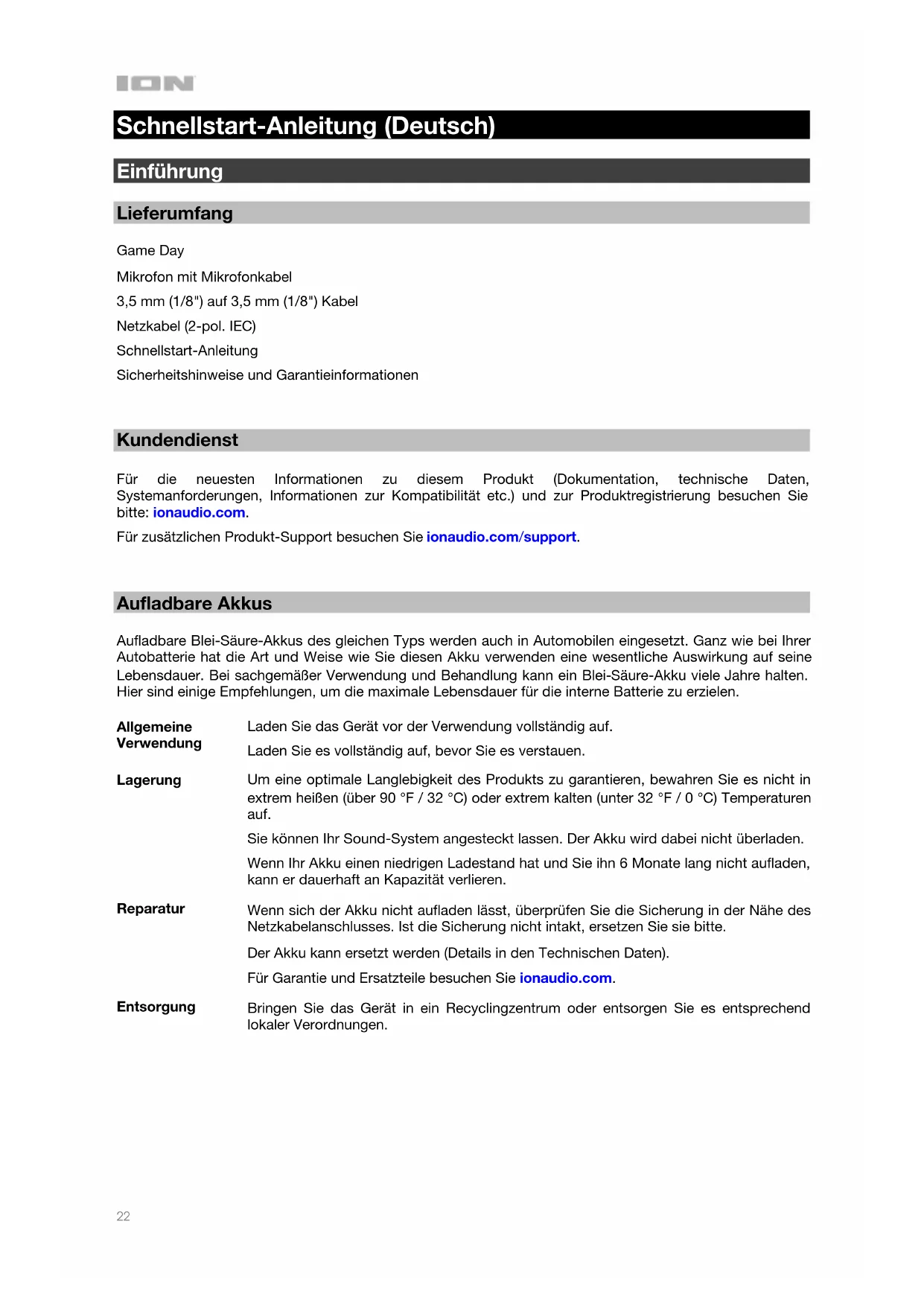

Schnellstart-Anleitung (Deutsch) Einführung Lieferumfang Game Day Mikrofon mit Mikrofonkabel 3,5 mm (1/8") auf 3,5 mm (1/8") Kabel Netzkabel (2-pol. IEC) Schnellstart-Anleitung Sicherheitshinweise und Garantieinformationen

Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie bitte: ionaudio.com. Für zusätzlichen Produkt-Support besuchen Sie ionaudio.com/support.

Aufladbare Akkus Aufladbare Blei-Säure-Akkus des gleichen Typs werden auch in Automobilen eingesetzt. Ganz wie bei Ihrer Autobatterie hat die Art und Weise wie Sie diesen Akku verwenden eine wesentliche Auswirkung auf seine Lebensdauer. Bei sachgemäßer Verwendung und Behandlung kann ein Blei-Säure-Akku viele Jahre halten. Hier sind einige Empfehlungen, um die maximale Lebensdauer für die interne Batterie zu erzielen. Allgemeine Verwendung Laden Sie das Gerät vor der Verwendung vollständig auf. Laden Sie es vollständig auf, bevor Sie es verstauen. Lagerung Um eine optimale Langlebigkeit des Produkts zu garantieren, bewahren Sie es nicht in extrem heißen (über 90 °F / 32 °C) oder extrem kalten (unter 32 °F / 0 °C) Temperaturen auf. Sie können Ihr Sound-System angesteckt lassen. Der Akku wird dabei nicht überladen. Wenn Ihr Akku einen niedrigen Ladestand hat und Sie ihn 6 Monate lang nicht aufladen, kann er dauerhaft an Kapazität verlieren. Reparatur Wenn sich der Akku nicht aufladen lässt, überprüfen Sie die Sicherung in der Nähe des Netzkabelanschlusses. Ist die Sicherung nicht intakt, ersetzen Sie sie bitte. Der Akku kann ersetzt werden (Details in den Technischen Daten). Für Garantie und Ersatzteile besuchen Sie ionaudio.com. Entsorgung Bringen Sie das Gerät in ein Recyclingzentrum oder entsorgen Sie es entsprechend lokaler Verordnungen.23

Schnelles Einrichten Erste Schritte

1. Stellen Sie sicher, dass alle im Lieferumfang aufgelisteten Teile in der Verpackung enthalten sind.

3. STELLEN SIE SICHER, DASS DER AKKU VOR DER ERSTEN VERWENDUNG VOLLSTÄNDIG

AUFGELADEN IST, UM EINE MAXIMALE AKKULEBENSDAUER ZU ERZIELEN.

4. Werfen Sie einen Blick auf die Anschlussübersicht.

5. Stellen Sie sicher, dass die Gesamtlautstärke des Game Day auf Null steht.

6. Anschluss Ihres Geräts.

7. Erhöhen Sie die Lautstärke auf ein angenehmes Niveau.

8. Bringen Sie die Gesamtlautstärke wieder auf Null, wenn Sie den Game Day nicht verwenden.

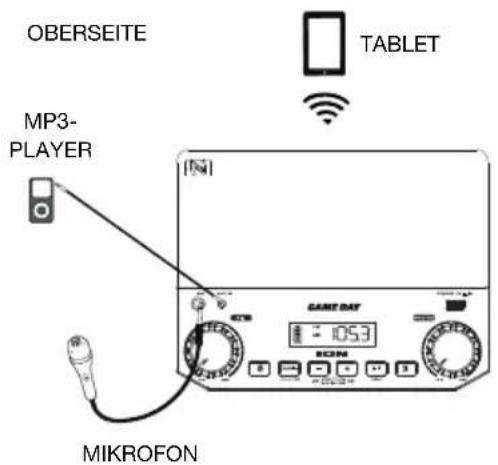

Anschlussdiagramm Teile, die nicht im Lieferumfang angegeben sind, sind separat erhältlich.

Hinweis: Hier wird das Modell für Nordamerika/Japan gezeigt. RÜCKSEITE STROM (Zum Aufladen) OBERSEITE MIKROFON

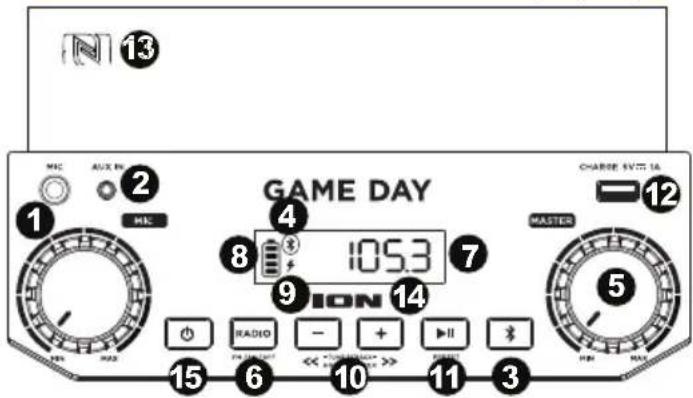

Funktionen 1. Mikrofoneingang mit Lautstärkeregler (1/4"): Der Mono-Eingang nimmt einen 1/4"-Audioquelle anzuschließen an, wie zum Beispiel ein Mikrofon, eine Gitarre oder ein anderes Musikinstrument.

2. Aux-Eingang (1/8"): Dieser 3,5 mm-

Stereoeingang (1/8”) kann dazu verwendet werden, einen CD-Player, MP3-Player oder eine andere Audioquelle anzuschließen.

3. Bluetooth-Taste: Drücken Sie kurz die

Bluetooth-Taste, um ein angeschlossenes Bluetooth-Gerät zu trennen. Halten Sie diese Taste gedrückt, um die Sprachanweisungen zu deaktivieren (oder aktivieren).

4. Bluetooth-Symbol: Das Bluetooth-Symbol leuchtet, wenn ein Gerät mit dem Game Day gekoppelt ist. Im

Koppel-Modus wird das Bluetooth-Symbol ist ausgeschaltet.

5. Gesamtlautstärkeregler: Regelt die Gesamtlautstärke des Lautsprechers. Dies inkludiert den Instrument-/

Mikrofon-Eingang, den AUX-Eingang, den Radio und das Audiosignal eines gekoppelten Bluetooth-Geräts.

6. Radiowahlschalter (Nordamerika/Japan): Diese Taste stellt den Radio auf AM oder FM oder schaltet das Radio

aus. Stummschalten (EU/UK): Drücken Sie diese Taste, um alle Audioausgänge stummzuschalten. Vier gestrichelte Linien im Display blinken im Sekundentakt, wenn die Stummschaltung aktiv ist. Drücken Sie die Taste erneut, um die Stummschaltung wieder aufzuheben.

7. Display: Zeigt den aktuellen Radiosender (Nur Nordamerika/Japan), Akkuladestatus, und Bluetooth-Status.

8. Akkuladeanzeige: Wenn das Netzkabel angeschlossen ist, zeigt die Akkuladeanzeige eine Bewegung am

oberen Akkusegment an, um darauf hinzuweisen, dass der Akku nun aufgeladen wird. Wenn das Gerät voll aufgeladen ist, werden alle Akkusegmente durchgehend leuchten (ohne zu blinken). Wenn das Netzkabel abgezogen wird, zeigt das Akkusegment den Akkuladestand. Wenn nicht innerhalb von 60 Sekunden eine Taste auf der Frontplatte gedrückt wird, schaltet sich die Batteriestandsanzeige aus (um Energie zu sparen). Sobald eine Taste betätigt wird, erscheint die Batteriestandsanzeige wieder. Die Batteriestandsanzeige schaltet sich auch dann wieder ein, wenn die Batterie das niedrigste Segment des Batteriesymbols erreicht.

9. Blitzsymbol: Das Blitzsymbol leuchtet auf, wenn das Netzkabel an eine Steckdose angesteckt ist.

10. Tune/Track-Tasten: Tippen Sie auf diese Tasten, um einen Radiosender einzustellen (Nur Nordamerika/Japan)

oder zum vorherigen/nächsten Track auf einem via Bluetooth angeschlossenen Gerät zu springen. Um zu "suchen" (also zum nächsten verfügbaren Sender zu springen), halten Sie eine dieser Tasten einige Sekunden lang gedrückt, bis die Suche nach einem Sender beginnt. Das Gerät wird sich an den zuletzt gespielten Sender erinnern und die Wiedergabe dieses Senders aufnehmen, wenn Sie das Gerät aus- und wieder einschalten. Hinweis: Bei einigen Apps kann durch Drücken der Taste Track – oder Track + zu einer anderen Wiedergabeliste oder zu einem anderen Musikgenre gewechselt werden.

11. Wiedergabe/Pause/Presets: Drücken Sie diese Taste, um einen Track eines angeschlossenen Bluetooth-

Geräts zu spielen oder zu pausieren. Im Radio-Modus (Nur Nordamerika/Japan), drücken Sie kurz diese Taste, um einen zuvor gespeicherten Preset-Sender auszuwählen. Siehe Abschnitt Verwendung des Radios für nähere Details zum Speichern und Aufrufen von Presets.

12. USB-Anschluss: Schließen Sie das Ladekabel Ihres Geräts hier an, um es aufzuladen. Das Laden via USB

funktioniert nur, wenn das Gerät eingeschaltet ist. Hinweis: Um Ihre Smartphones und Tablets schneller aufzuladen, bringen Sie den Bildschirm des Geräts in den Ruhemodus.

13. NFC (kabellose Nahbereichskommunikation): Berühren und halten Sie Ihr unterstütztes und NFC-fähiges Gerät

kurz an das NFC-Logo, um das Gerät zu koppeln.

14. Dezimalpunkt: Dieser Dezimalpunkt leuchtet, wenn Game Day eingeschaltet ist. Dieser Dezimalpunkt wird

nicht leuchtet, wenn Game Day ausgeschaltet ist.

15. Ein-/Ausschalter: Halten Sie diese Taste 3 Sekunden lang gedrückt, um Game Day einzuschalten/

auszuschalten. Während der Game Day an eine Stromquelle angeschlossen ist, muss er nicht eingeschaltet sein, um den Akku aufzuladen. Wenn das Gerät eingeschaltet ist, zeigt das Display das dezimal-Symbol oder den aktuellen Radiosender an.

16. Stromkabeleingang: Schließen Sie das mitgelieferte Stromkabel

hier an, um das Gerät aufzuladen. Beachten Sie, dass der Game Day mit dem Netzkabel verwendet werden kann, während der Akku gleichzeitig aufgeladen wird. Die Blitzladeanzeige leuchtet auf, wenn das Netzkabel angeschlossen ist.

Hinweis: Hier wird das Modell für Nordamerika/Japan gezeigt.25

Koppeln eines Bluetooth-Geräts

1. Schalten Sie Ihr Bluetooth-Gerät ein.

2. Schalten Sie Game Day ein und das Gerät wird automatisch in den Koppel-Modus schalten, um nach

Bluetooth-Geräten zu suchen. Sie sind im Koppel-Modus, wenn die LED ausgeschaltet ist. *

3. Navigieren Sie zum Setup-Bildschirm Ihres Bluetooth-Geräts, wählen Sie "Game Day" und stellen Sie

eine Verbindung her. Hinweis: Wenn Ihr Bluetooth-Gerät die Eingabe eines Koppel-Codes anfordert, geben Sie "0000" ein.

4. Das Bluetooth-Symbol leuchtet, wenn ein Gerät mit dem Game Day gekoppelt ist. *

Hinweis: Benutzer sollten die Aktualisierung ihres OS in Betracht ziehen, falls sie Probleme beim Koppeln oder bei der Musikwiedergabe haben.

5. Drücken Sie kurz die Bluetooth-Taste, um ein angeschlossenes Bluetooth-Gerät zu trennen. *

6. Um ein anderes Bluetooth-Gerät zu verbinden, wiederholen Sie die Schritte 3-4.

Hinweis: Die maximale Reichweite wird erreicht, wenn Sie Geräte mit Bluetooth 4.0 oder höher verwenden.

• Tipp: Wenn Sie die Sprachanweisungen deaktivieren (oder aktivieren) möchten, halten Sie die Bluetooth- Taste. Koppeln eines Bluetooth-Geräts mit NFC NFC (kabellose Nahbereichskommunikation) ermöglicht den Datenaustausch von Geräten, wie z. B. die Kopplung durch leichtes Anstoßen. Lesen Sie in der Gebrauchsanleitung Ihres Geräts nach, ob diese Funktion unterstützt wird. So nutzen Sie NFC, um eine Verbindung mit dem Game Day herzustellen:

1. Um NFC zu nutzen, muss das Gerät eingeschaltet und entsperrt werden.

2. Gehen Sie in das Einstellungen-Menü des Geräts und kontrollieren Sie, ob NFC eingeschaltet ist

(einmaliger Schritt).

3. Schalten Sie den Game Day ein.

4. Berühren und halten Sie Ihr Gerät kurz zum NFC-Logo am oberen Teil des Game Day.

5. Folgen Sie den Anweisungen zum Koppeln, die auf Ihrem Telefon angezeigt werden. Wenn ein

Passcode erforderlich ist, geben Sie "0000" ein.

6. Stoßen Sie Ihr Gerät leicht gegen das "N"-Logo, um die Verbindung zu trennen.

Verwendung des Radios Hinweis: Dieser Abschnitt betrifft nur die Modelle für Nordamerika/Japan. Auswählen eines Radiosenders:

1. Drücken Sie die Taste Radio, um FM/AM Radio zu wählen.

2. Wählen Sie einen Radiosender mit den Tasten –/+ aus.

Hinweis: Bei schlechtem AM-Empfang ziehen Sie das Netzkabel ab, um den optimale AM-Radioempfang zu erzielen. Um den AM-Empfang noch weiter anzupassen, bewegen Sie die gesamte Einheit. Presets speichern:

1. Drücken Sie die Taste Radio, um FM/AM auszuwählen und verwenden die Tasten –/+, um einen

Radiosender auszuwählen, den Sie auf ein Preset speichern möchten.

2. Halten Sie Wiedergabe/Pause 3 Sekunden lang gedrückt. Eine Preset-Nummer wird am Bildschirm

3. Verwenden Sie die Tasten –/+, um auszuwählen, auf welches Preset Sie speichern möchten.

4. Drücken Sie Wiedergabe/Pause, um zu bestätigen. "SAVE" (speichern) wird am Bildschirm angezeigt.

Auswählen von Presets: Drücken Sie Wiedergabe/Pause, um durch die gespeicherten Presets zu blättern.26

Fehlerbehebung Der Ton klingt verzerrt: Drehen Sie den Lautstärkeregler an Ihrer Tonquelle, dem Musikinstrument oder dem Mikrofon zurück. Versuchen Sie auch, die Gesamtlautstärke von Game Day mit dem Gesamtlautstärkeregler zu reduzieren. Zu viel Bass: Versuchen Sie, den Ton- oder EQ-Regler Ihrer Tonquelle anzupassen, um den Bass zu verringern. Dies ermöglicht Ihnen, die Musik lauter abzuspielen, bevor der Klang verzerrt. Bei der Verwendung von Mikrofonen tritt ein hoher Pfeifton auf: Hier handelt es sich wahrscheinlich um einen Rückkopplungseffekt. Richten Sie es so ein, dass das Mikrofon vom Lautsprecher wegzeigt. Schlechter AM-Empfang: Für einen optimalen AM-Radioempfang trennen Sie das Gerät von der Stromversorgung. Um den AM-Empfang noch weiter anzupassen, bewegen Sie die gesamte Einheit. (Nur Nordamerika/Japan) Wenn das Mikrofon im Vergleich zur Musik zu leise eingestellt ist: Verringern Sie die Musiklautstärke Ihrer Quelle. Wenn Sie keine Musik von einem USB-Stick spielen können: Die USB-Anschlüss ist nur dem Aufladen von USB- Geräten.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät Game Day in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden: inMusic GmbH Harkortstrasse 12-32 40880 Ratingen Germany

Technische Daten Abmessungen (Länge x Breite x Höhe) 252 mm x 334 mm x 338 mm 9,9” x 13,14” x 13,3” Gewicht 6,15 kg 13,5 Pfund. Supported Bluetooth Profile

Bluetooth-Reichweite Bis zu 30,5 m / 100' * Mikrofontyp Dynamisches Mikrofon Aux-Eingang 3,5 mm (1/8") Line-Level Frequenzgang (+3 dB) 77 Hz – 20 kHz Akku-Typ 12 V, 2,8 Ah SLA Akkulaufzeit Bis zu 50 Stunden ** Abmessungen des Akkus (Tiefe x Breite x Höhe) 80 mm x 56 mm x 100 mm 3,1” x 2,2” x 3,9” Stromversorgung Eingangsspannung 100–240 V 50/60 Hz, 50 W Ladebuchse

Funkfrequenzbereich US: AM 520 – 1710 kHz FM 87,5 – 107,9 MHz Japan: AM 522 – 1710 kHz FM 75,5 – 108,0 MHz Die Spezifikationen können ohne Ankündigung geändert werden.

• Die Bluetooth-Reichweite wird durch Wände, Hindernisse und Bewegungen beeinflusst. Um die optimale Leistung zu erzielen, platzieren Sie das Produkt in Sichtlinie im Raum, so dass Wände, Möbel etc. nicht stören können. ** Die Akkulaufzeit des Produkts kann aufgrund von Faktoren wie Temperatur, Alter und gespielter Lautstärke variieren.27
