MODE D'EMPLOI Pro Glow 8 ION

1. Assurez-vous que tous les articles énumérés dans le Contenu de la boîte de ce guide sont

inclus dans la boîte. Dans la boîte, sous la feuille de polystyrène se trouvent le câble d'alimentation et le microphone.

2. Veuillez lire le livret des consignes de sécurité avant d'utiliser le produit.

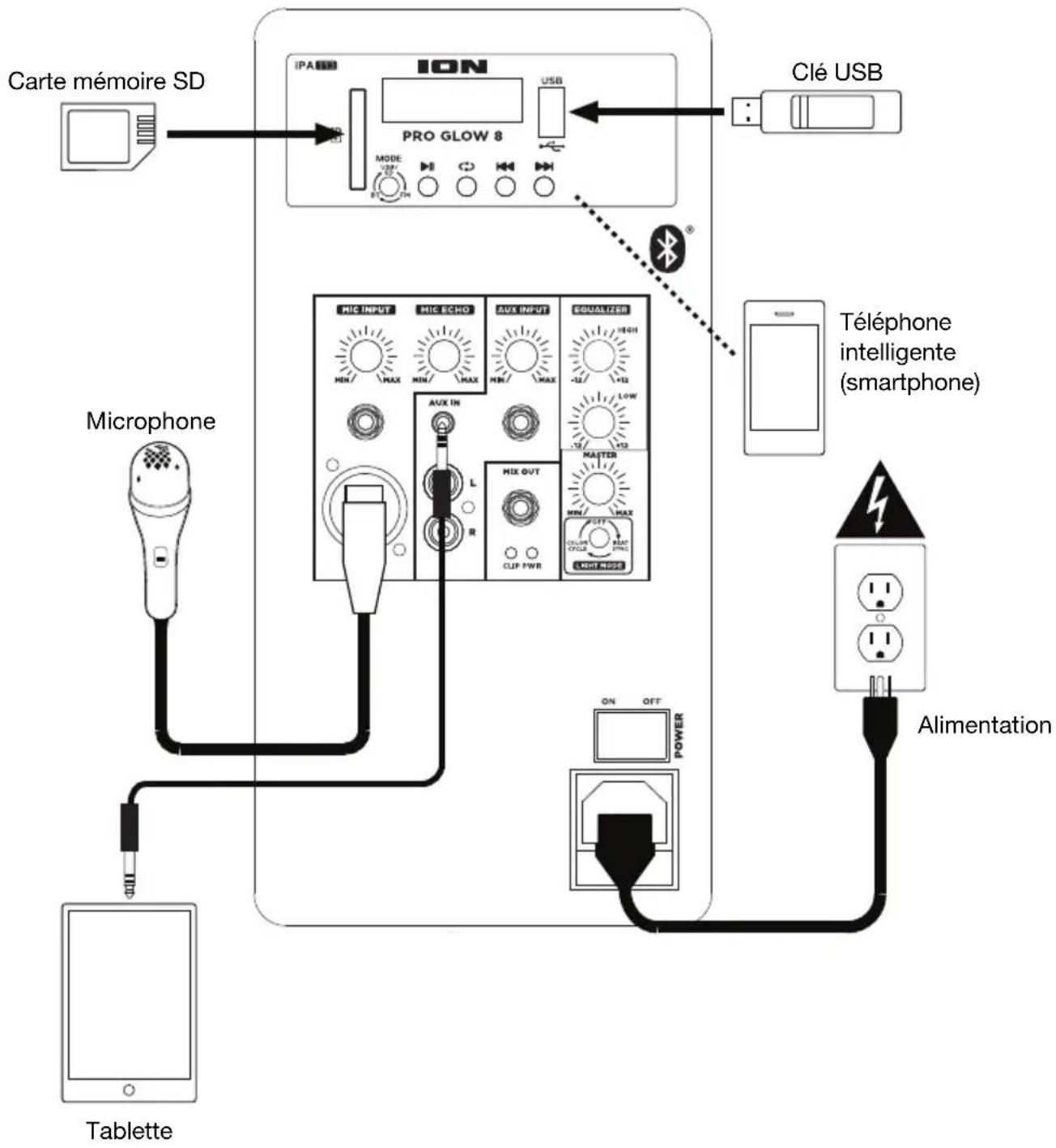

3. Veuillez examiner le Schéma de connexion.

4. Veuillez vous assurer que tous les appareils d'entrée tels que microphones, lecteurs de disques

compacts ou lecteurs multimédia numériques raccordés sont éteints et que leur volume est à « zéro ».

5. Veuillez raccorder tous les appareils comme indiqué sur le schéma.

6. Mettez tous les appareils sous tension dans l'ordre suivant :

• sources d'entrée audio (p. ex., microphones, instruments, lecteurs de disques compacts)

7. Pour mettre hors tension, toujours inversez l'opération :

• sources d’entrée audio Contenu de la boîte Pro Glow 8 Microphone avec câble Télécommande Câble d'alimentation (IEC) Guide d'utilisation rapide Consignes de sécurité et information concernant la garantie Assistance Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site ionaudio.com. Pour de l'assistance supplémentaire, veuillez visiter ionaudio.com/support. Mise en garde : Ne pas exposer le Pro Glow 8 aux intempéries ou reposer dans l'eau.18 Démarrage rapide Schéma de connexion

Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément. Tablette Microphone Carte mémoire SD Clé USB Téléphone intelligente (smartphone) Alimentation19 Caractéristiques Panneau arrière

1. Panneau des médias : Commandes pour les

sources USB, SD, radio FM et Bluetooth. Le symbole du panneau des médias s'allume lorsque cette source est en cours de lecture. Remarque : La clé USB ou la carte SD doit contenir des fichiers lisibles par l'appareil afin que ces derniers s’affichent dans le panneau multimédia. Les fichiers MP3, WAV et WMA peuvent être lus.

2. Port USB : Ce port permet de brancher une clé

USB pour écouter de la musique.

3. Emplacement pour carte mémoire SD : Inserez

une carte SD dans cet emplacement.

4. Écran : Affiche les modes de fonctionnement de

l’enceinte pour USB, SD, radio FM, et Bluetooth. Remarque : Un film de protection en plastique recouvre l'écran. Retirez-le pour un affichage optimal.

5. Entrées microphone (6,35 mm et XLR) : Ces

entrées permettent de brancher un microphone électrodynamique. Le volume des entrées XLR et 6,35 mm est commandé par le bouton volume des entrées microphone.

6. Volume des entrées microphone : Ces

commandes permettent d'ajuster le volume des entrées du microphone.

7. Entrées auxiliaire (3,5 mm et 6,35 mm) : Cette

entrées stéréo 3,5 mm et 6,36 mm permet de brancher un lecteur de disques compacts, un lecteur multimédia ou autres sources audio. Le niveau de cette entrée est commandé par le bouton volume d'entrée auxiliaire.

8. Entrées RCA : Ces entrées permettent de

brancher un lecteur de disques compacts, un lecteur multimédia, une console de mixage ou autres sources audio. Le niveau de ces entrées est commandé par le bouton volume d'entrée auxiliaire.

9. Volume d'entrée auxiliaire : Cette commande permet d'ajuster le volume d'entrée auxiliare, entrée

ligne et entrées RCA.

10. Sortie mix (1/4 » 6,35 mm) : Cette sortie permet de brancher une autre enceinte amplifiée. Le volume

est commandé par les réglages volume des entrées microphone, volume d'entrée auxiliaire et volume principal.

11. Mic Echo : Ce bouton de réglage permet d'ajouter ou de supprimer un effet d'écho au entrées

12. Égalisation des hautes fréquences : Augmente ou diminue les hautes fréquences pour les sources

des entrées microphone, ligne et panneau des médias entre -12 dB à +12 dB.

13. Égalisation des basses fréquences : Augmente ou diminue les basses fréquences pour les sources

des entrées microphone, ligne et panneau des médias entre -12 dB à +12 dB.

14. Volume principal : Cette commande permet d'ajuster le volume principal du haut-parleur Pro Glow 8.

15. Témoin d'écrêtage : En présence d'écrêtage du signal des entrées ou du panneau des médias, le

voyant DEL clignote. Pour remédier à l'écrêtage, diminuez le réglage des boutons volume des entrées microphone, volume d'entrée auxiliaire et volume principal.

16. Témoin d'alimentation DEL : Indique si l'enceinte Pro Glow 8 est sous ou hors tension.

17. Touche de mode d'éclairage : Appuyez sur ce bouton pour sélectionner la façon dont les lumières du

panneau avant fonctionnent :

• Color Cycle : Les lumières brillent et défilent à travers toutes les couleurs. Maintenez la touche du mode d'éclairage enfoncée afin que les lumières s'allument d'une seule couleur. C'est le mode par défaut lors de la mise sous tension initiale de la Pro Glow 8.

• Beat Sync : Les lumières se synchronisent au rythme de la musique.

• Off : Les lumières sont éteintes.

18. Câble d'alimentation (IEC) : Branchez le câble d'alimentation inclus ici afin d'alimenter l'appareil.

19. Fusible : L'orientation du porte-fusible détermine le réglage de tension de la Pro Glow 8. Si le fusible de

l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d’un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.

20. Interrupteur d'alimentation : Cet interrupteur met la Pro Glow 8 sous et hors tension.

Panneau des médias Fonctions du panneau des médias : MODE Mode : Permet de changer le mode de fonctionnement : USB, SD, radio FM et Bluetooth. Remarque : La clé USB ou la carte SD doit contenir des fichiers lisibles par l'appareil afin que ces derniers s’affichent dans le panneau multimédia. Les fichiers MP3, WAV, et WMA peuvent être lus.

Lecture/Pause : Cette touche permet de lancer ou d'interrompe la lecture de la source Bluetooth, USB ou de la carte SD. Maintenez la touche de lecture/pause pendant 2 secondes afin d'amorcer la fonction d'enregistrement automatique des stations préréglées. Ceci permet de balayer la bande FM, en commencer par la station radio la plus basse (87,5), afin d'enregistrer les stations ayant un signal plus fort. Répéter : Cette touche permet de répéter toutes les pistes (ALL), toutes les pistes dans le dossier (FOLd), la piste en cours (OnE), ou toutes les pistes de manière aléatoire (rAn) de la source USB ou de la carte SD en cours de lecture. Précédente : Cette touche permet de faire jouer la piste USB, SD ou Bluetooth précédente. Durant l'écoute de la radio FM, appuyer une fois sur cette touche permet de passer à la station FM précédente et la maintenir enfoncée permet de passer au canal préréglé précédent. Suivante : Cette touche permet de faire jouer la piste USB, SD ou Bluetooth suivante. Durant l'écoute de la radio FM, appuyer une fois sur cette touche permet de passer à la station FM suivante et la maintenir enfoncée permet de passer au canal préréglé suivant. Remarque : Dans certaines applications, les touches piste précédente ( ) et piste suivante ( ) permettent de passer à la liste de lecture ou le genre de musique suivant ou précédent.21 Télécommande du panneau des médias Remarque : Pointez la télécommande vers le haut-parleur d'extrêmes graves de l'enceinte. L'éclairage de la pièce et la charge de la pile peuvent affecter la plage de fonctionnement de la télécommande. Remarque : Avant d'utiliser la télécommande pour la première fois, retirez la languette du compartiment à pile. Pour changer la pile de la télécommande, suivez le schéma situé à l'arrière de la télécommande. Utilisez une pile de rechange au lithium CR2032 de 3 V CC.

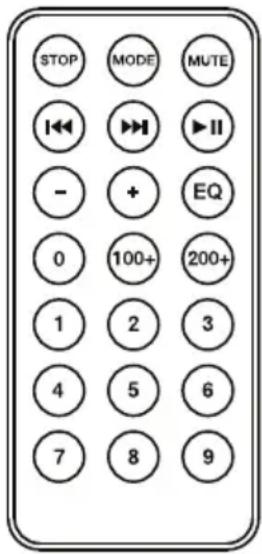

1. Stop : Cette touche permet d'arrêter la lecture de la source du panneau des

2. Mode : Cette touche permet de sélectionner la source du panneau des médias :

USB, SD, Bluetooth ou radio FM. Remarque : La clé USB ou la carte SD doit contenir des fichiers lisibles par l'appareil afin que ces derniers s’affichent dans le panneau multimédia. Les fichiers MP3, WAV et WMA peuvent être lus.

3. Mute : Cette touche permet de mettre en sourdine le signal audio des sources du

4. Piste précédente ( ) : Cette touche permet de passer à la piste précédente de

la source USB ou de la carte SD. Sur des sources Bluetooth, cette touche permet de passer à d'autres listes de lecture ou de genre musical, selon l'application. Durant l'écoute de la radio FM, appuyer une fois sur cette touche permet de passer à la station FM précédente et la maintenir enfoncée permet de passer au canal préréglé précédent.

5. Piste suivante ( ) : Cette touche permet de passer à la piste suivante de la

source USB ou de la carte SD. Sur des sources Bluetooth, cette touche permet de passer à d'autres listes de lecture ou de genre musical, selon l'application. Durant l'écoute de la radio FM, appuyer une fois sur cette touche permet de passer à la station FM suivante et la maintenir enfoncée permet de passer au canal préréglé suivant.

6. Lecture/Pause ( ) : Cette touche permet de lancer ou d'interrompe la lecture de la source Bluetooth,

USB ou de la carte SD du panneau des médias. Maintenez la touche de lecture/pause/d'appel-réponse pendant 2 secondes afin d'amorcer la fonction d'enregistrement automatique des stations préréglées. Ceci permet de balayer la bande FM, en commencer par la station radio la plus basse (87,5), afin d'enregistrer les stations ayant un signal plus fort. Remarque : Les fichiers sont lus de la source USB et de la carte SD en ordre alphabétique, en partant du répertoire racine, puis du dossier et ensuite par le nom de la piste.

7. Vol – : Cette touche permet de diminuer le volume de la source du panneau des médias.

8. Vol + : Cette touche permet d’augmenter le volume de la source du panneau des médias.

Remarque : Les commandes volume de la télécommande affectent uniquement le volume de la source du panneau des médias et fonctionnent conjointement avec le bouton volume matériel du panneau des médias du panneau arrière de l'appareil.

9. EQ : Cette touche permet de sélectionner un des préréglages d'égalisation numérique suivants à utiliser

avec une source du panneau des médias : Basses (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Classique (CLA), Country (COU), Aucune égalisation appliquée (OFF, réglages d’usine). Remarque : L'égalisation numérique fonctionne uniquement pour les sources Bluetooth, les clés USB et les cartes SD.

10. 100+ : Cette touche permet d'effectuer un saut de 100 pistes.

11. 200+ : Cette touche permet d'effectuer un saut de 200 pistes.

12. Touches numériques : Ces touches permettent de sélectionner le canal pour les stations de radio FM

et de sélectionner les pistes des clés USB et des cartes SD.22 Fonctionnement Jumelage d'un appareil Bluetooth

1. Mettez votre appareil Bluetooth sous tension.

2. Mettez l'enceinte Pro Glow 8 sous tension.

3. Utilisez le bouton Mode pour sélectionner le mode Bluetooth qui s’affichera comme « bt ». La

Pro Glow 8 passera automatiquement en mode jumelage afin de rechercher les appareils Bluetooth. Vous saurez que le mode jumelage est activé lorsque l’icône Bluetooth clignotera.

4. Accédez à l'écran de configuration de votre appareil Bluetooth, recherchez « PRO GLOW 8 » et

lancez le jumelage. L'icône Bluetooth demeurera allumée. Remarque : Veuillez mettre à jour le système d'exploitation de votre appareil si vous éprouvez des problèmes durant le jumelage ou lors de la lecture de musique.

5. Pour supprimer la connexion, désactivez la fonction Bluetooth sur votre appareil ou sélectionnez

Oublier cet appareil. Relier deux enceintes Pour relier deux enceintes Pro Glow 8 :

1. Branchez un câble XLR à la sortie mix du panneau arrière d'une des Pro Glow 8.

2. Branchez l’autre extrémité du câble XLR à l’entrée XLR de l’autre enceinte Pro Glow 8.

3. Mettez les deux enceintes sous tension. Utilisez le bouton du volume de l’entrée auxiliaire sur

la deuxième enceinte afin de régler le niveau d’entrée du signal.23 Dépannage Lorsqu'il y a de la distorsion : Essayez de diminuer le volume sur l'appareil d'entrée audio ou l'instrument de musique. Essayez également de diminuer le volume de la Pro Glow 8. Lorsqu'il y a trop de basses fréquences : Essayez de régler le niveau de tonalité et d'égalisation de la Pro Glow 8 ou de la source d'entrée audio afin de diminuer le niveau des basses fréquences. Cela vous permettra d'augmenter le volume de la musique avant que l'écrêtage se produise. Lorsqu'il y a un sifflement aigu lors de l'utilisation d'un microphone : Ceci est probablement causé par la rétroaction (effet Larsen). Dirigez le microphone loin de l'enceinte. Si vous ne pouvez entendre le microphone à cause du volume trop élevé de la musique : Baissez le volume de la musique provenant de la source. Lorsque j'appuie sur la touche piste précédente ( ) ou piste suivante ( ), le module ne passe pas à la station FM suivante : Appuyer sur les touches permet de sauter au préréglage suivant ou précédent. Maintenir la touche enfoncée permet de rechercher la station de radio suivante ou précédente. Si le canal de la station de radio clignote : l'appareil est en mode en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Si le logo Bluetooth clignote rapidement : l'appareil est en mode de jumelage. Si le logo Bluetooth clignote lentement : un appareil est jumelé, mais la musique a été mise en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Le numéro de piste USB (exemple : 001) clignote lentement : la lecture de la musique de la source USB a été mise en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Si l'écran à cristaux liquides affiche « NONE » : Si une clé USB ou une carte SD est correctement insérée, assurez-vous qu'elle contient des fichiers lisibles (MP3, WAV, et WMA). Si vous ne pouvez connecter votre appareil audio à la Pro Glow 8 par connexion Bluetooth :

• Veillez à ce que votre appareil audio (p. ex., smartphone ou tablette) et la Pro Glow 8 soient le plus près possible l’un de l’autre lors du jumelage. Veillez également à ce qu’aucun obstacle ne se trouve entre l’appareil audio et la Pro Glow 8, comme des murs, des meubles, etc.

• Réinitialisez la connexion Bluetooth sur la Pro Glow 8 afin de supprimer toute connexion à la Pro Glow 8 et recommencer le processus de recherche d’appareil. Si cela ne fonctionne pas immédiatement, mettez la Pro Glow 8 hors tension et de nouveau sous tension. Veuillez consulter la section Fonctionnement > Jumelage d'un appareil Bluetooth afin d’en savoir plus.

• Réinitialisez la connexion Bluetooth sur l’appareil audio en désactivant et réactivant la connexion Bluetooth. Vous pouvez effectuer ceci à partir du menu Bluetooth dans les Réglages de votre smartphone ou autre appareil audio. Si cela ne fonctionne pas et que vous avez déjà connecté votre appareil à la Pro Glow 8 auparavant, veuillez rechercher la Pro Glow 8 dans la liste des appareils disponibles ou précédemment connectés dans le menu Bluetooth de votre appareil audio, puis appuyer sur l'icône engrenage ou « i » située à côté de « Oublier cet appareil ». Mettez la Pro Glow 8 hors tension et de nouveau sous tension et réessayez de la jumeler une fois qu’elle apparaît dans la liste des appareils disponibles. Remarque : Si la Pro Glow 8 a été récemment jumelée à un autre appareil audio qui est toujours dans son champ de portée, il se peut que vous deviez répéter ce processus avec cet appareil audio afin de supprimer la connexion.24 Appendix (English) Technical Specifications Output Power 150 W (peak) Max SPL (@ 1 m) 103 dB (peak) Low Frequency 8.0” / 203 mm woofer; 1.5” / 38.1 mm voice coil High Frequency 0.98” / 25 mm Ti. Diap, 8Ω Crossover 3 kHz Frequency Response 50 Hz – 19 kHz Frequency Range 45 Hz – 19 kHz Horn Coverage 70/100° H x 50° V Input Gain Range: 500-600mV Max Input Level: 1V Impedance: 40 KΩ External Controls Channel volume, master volume, power on/off with LED, clip limiter with LED, echo, 2-band equalizer, mode, play/pause, repeat, previous track, next track Connectors (1) XLR input (1) 1/4” (6.35 mm) TRS input (1) 1/8” (3.5 mm) TRS input (1) stereo RCA input pair (1) 1/4” mix output (1) SD card slot (1) USB port (host) (1) IEC power connection Bluetooth* Profile: A2DP Module: AC690X, v4.2 Speed: 3 Mbps Range: Up to 100 feet / 30.5 meters USB/SD Card Audio: Music playback from USB drive or SD card Supported File System: FAT 32 Supported File Types: MP3, WAV, WMA Maximum File Size: 16 GB Maximum USB Drive / SD Card Capacity: 16 GB Power Speaker: 100-120 V AC / 200-240 V AC, 50/60 Hz Remote Control: 3V DC CR2032 lithium button cell battery Weight
