Type de produit	Climatisation murale
Marque	Qlima
Modèle	S3932
Dimensions unité intérieure (L × H × P)	777 × 250 × 205 mm
Dimensions unité extérieure (L × H × P)	700 × 552 × 256 mm
Poids unité intérieure	8,5 kg
Poids unité extérieure	26,0 kg
Alimentation électrique	220-240 V ~ 50 Hz
Capacité de refroidissement	3300 W (1080 - 3770 W)
Capacité de chauffage	2800 W (1010 - 3940 W)
Consommation énergétique refroidissement	1,00 kW
Consommation énergétique chauffage	1,01 kW
Classe énergétique refroidissement	A++ (SEER 6,1)
Classe énergétique chauffage	A+ (SCOP 4,0)
Type de réfrigérant / charge	R32 / 600 g
Fonctions principales	Refroidissement, Chauffage, Déshumidification, Ventilation, Mode Feel, ECO, Turbo, Silencieux, iFeel
Télécommande	Oui (piles LR03 AAA non incluses)
Filtre à air	Lavable, nettoyage toutes les 2 semaines en environnement poussiéreux
Sécurité	Prise de terre obligatoire, protection enfant, arrêt automatique en cas de panne
Garantie	Compresseur 48 mois, autres pièces 24 mois
Entretien	Nettoyage du panneau frontal et du filtre, inspection annuelle par professionnel
Réparabilité	Pièces détachées disponibles, réparation par technicien agréé

FOIRE AUX QUESTIONS - S3932 QLIMA

Comment régler la télécommande lors de la première utilisation ?

À la mise en service, la flèche 'Heat' ou 'Cool' clignote. Appuyez sur n'importe quel bouton pour valider le type d'appareil (pompe à chaleur ou refroidissement seul). Si aucun appui dans les 10 secondes, la télécommande se règle automatiquement sur 'refroidissement'.

Que faire si l’appareil ne refroidit pas ?

Vérifiez que la température programmée est inférieure à la température ambiante. Assurez-vous que le filtre à air n’est pas obstrué et que les entrées/sorties d’air sont dégagées. Si le voyant rouge du compresseur reste allumé sans ventilateur, l’appareil peut être en cycle de dégivrage (attendre 10 minutes).

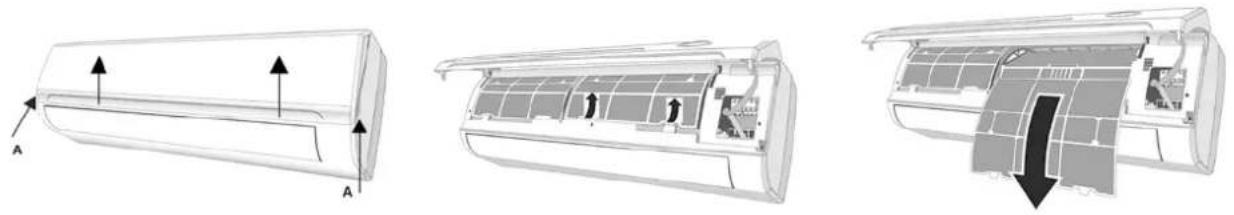

Comment nettoyer le filtre à air ?

Éteignez et débranchez l’appareil. Ouvrez le panneau frontal, retirez le filtre en tirant la languette. Nettoyez-le à l’eau tiède avec un peu de liquide vaisselle, rincez et laissez sécher à l’abri du soleil avant de le remettre en place.

Quelle est la consommation électrique du climatiseur ?

En mode refroidissement, la consommation est de 1,00 kW ; en mode chauffage, 1,01 kW. La consommation annuelle estimée est de 189 kWh pour le refroidissement et 980 kWh pour le chauffage.

Puis-je utiliser une rallonge électrique ?

Non, l’utilisation d’une rallonge est interdite. Branchez toujours l’appareil directement sur une prise de courant avec mise à la terre de 220-240 V~ / 50 Hz.

Comment activer le mode silencieux ?

Appuyez sur le bouton 'Mute' de la télécommande. Le ventilateur tourne à vitesse minimale et le compresseur réduit sa puissance. Appuyez à nouveau pour annuler.

Que signifie le voyant rouge du compresseur allumé en permanence ?

Cela indique un cycle de dégivrage en mode chauffage. Le ventilateur intérieur s’arrête pendant 2 à 10 minutes, puis le voyant s’éteint et l’appareil reprend le chauffage normalement.

Quelles sont les températures de fonctionnement admissibles ?

En refroidissement : ambiante 16-48 °C, extérieure 0-48 °C. En chauffage : ambiante 16-31 °C, extérieure -15 à +24 °C. En déshumidification : ambiante 16-48 °C, extérieure 0-48 °C.

Comment installer le climatiseur ?

L’installation doit être réalisée par un professionnel agréé. L’appareil doit être posé sur une surface plane et stable, et la prise avec terre doit être accessible. Le réfrigérant R32 nécessite une surface de pièce d’au moins 4 m² (modèle S3932).

Que faire en cas de panne d’alimentation ou de comportement anormal ?

Débranchez l’appareil, attendez 2-3 secondes, puis rebranchez-le. Si le problème persiste, contactez un technicien agréé. Ne tentez jamais de réparer vous-même l’appareil.

MODE D'EMPLOI S3932 QLIMA

Nous vous félicitons sincèrement pour l'achat de votre climatisation. Vous venez d'acheter un produit de qualité, votre climatisation vous donnera satisfaction pendant de longues années si vous l'utilise de façon ajustate. Pour assurer une durée de vie optimale à votre climatisationur, lisez d'abord ces instructions d'utilisation.

Au nom du fabricant, nous vous offrons 24 mois de garantie sur les defaults de matériel et de fabrication.

Nous vous souhaitons beaucoup de comport avec votre climatiseur.

Cordialement,

PVG Holding B.V.

Service Clientèle

1. LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2. EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

F

20

SOMMAIRE

A Consignes de sécurité

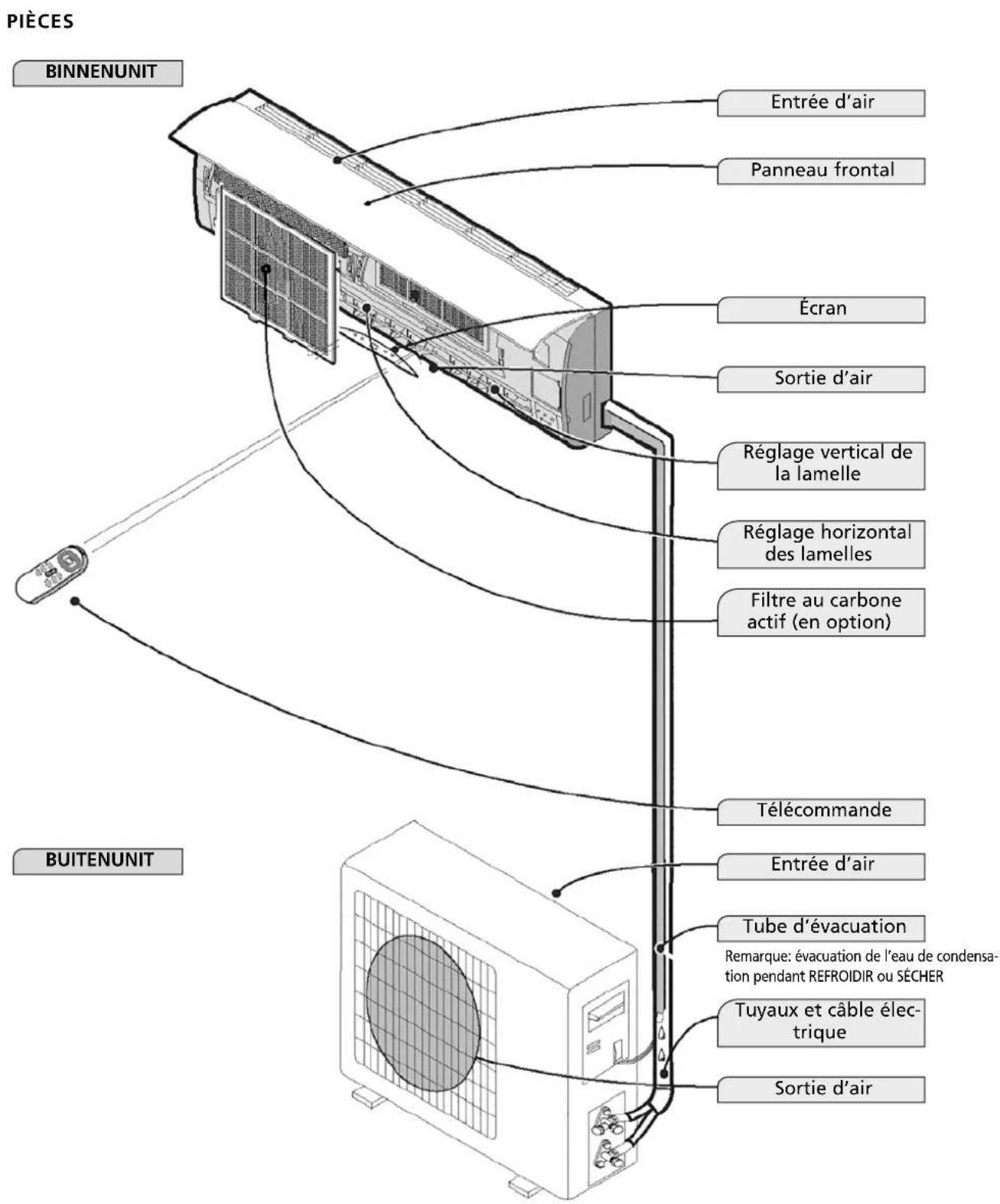

B Pièces
C Avant la première utilisation
D Instructions d'utilisation et display

E Entretien

F Températures de service
G En cas de panne
H Conditions de garantie
1 Specifications techniques

A CONSIGNES DE SECURITE

Installez cet apparéil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été unconçu pour être utilisé comme climatiseur dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en interieur, dans unSESJour, une cuisine ou un garage. Cet apparéil est unconçu uniquement pour une prise de courant avec mise à la terre, avec une tension de raccordement de 220-240 V~ / 50 Hz.

IMPORTANT

• L'appareil DOIT être branché sur une prise reliée à la terre. Si la prise électrique n'est pas reliée à la terre, ne branchez pas l'appareil. La prise doit toujours rester facile d'accès une fois que l'appareil est branché. Lisez et respectez soignement ces instructions.
• Ce climatiseur contient un réfrigérant et peut être classé comme équipement pressurisé. A ce titre, il est obligatoire de faire installer et entretenir son apparéil par un professionnel/agréé. Le climatiseur doit être inspecté et entretenu par un professionnel/agréé une fois par an. La garantie ne couvre pas les dégats causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des néligidences.

Avant de brancher l'appareil, vérifiez si:

• La tension de raccordement est bien la même que celle indiquée sur la plaque signalétique de l'appa-reil,
• La prise et l'approvisionnement en courant sont bien adaptés à l'ordinateil,
• La fiche électrique pourrait bien dans la prise de contact,
• L'appareil est bien posé sur une surface plane et stable.

Si vous avez des doutes sur la compatibilité de l'appareil, faites vérifier l'installation électrique par un professionnel.

• Cet apparéil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre apparéil électrique.
• Ne bouchez jamais l'entrée et la sortie d'air.
• Ne mettez jamais l'appareil en contact avec des produits chimiques.
• Ne vaporisez jamais d'eau sur l'appareil. Ne le trempez jamais dans l'eau. Mettre l'unité hors tension et débrancher l'alimentation électrique si de l'eau penètre dans l'unité interieure.
• N'enfilez pas les doigts ou un objet dans les ouvertures de l'ordinateil.
• Ne branchez jamais l'appareil sur une rallonge électrique. Si vous ne disposez pas de prise de courant avec mise à la terre, faites assurer l'installation par un électricien agréé.
• Toute réparation et/ou maintenance doit être exclusivement effectuee par un technicien agree ou votre distributeur. Pour l'utilisation et l'entretien de l'appareil, priere de suivre les instructions indiquées dans le manuel.
• Toujours couper l'alimentation lorsque l'appareil est inutilisé.
• Pour allumer ou êtreindre l'appareil, utilisez le bouton marche/arrêt sur le climatiseur ou sur la télécommande. Ne tirez pas sur la prise électrique pour l'éteindre.
• N'ouvrez pas le climatiseur lorsqu'il est en marche. Coupe l'alimentation électrique avant d'ouvrir l'appareil.
• Débranche toujours la fiche de la prise, où coupez l'alimentation électrique lors du nettoyage du climatiseur ou lors de son entretien.
• Ne placez jamais de brûleur à gaz, jours, cusinières sur la trajectoire du flux d'air.

• Si vous avez les mains mouillées, n'appuyez pas sur les boutons de l'appareil et ne le manipulez pas.

• Notez que l'unité extérieure émet un bruit de fonctionnement. L'utilisateur a la responsabilité de vérifier si l'appareil est en parfaite conformité avec la législation locale.

• Cet apparéil n'est pas conscience pour des utilisateurs (y compris les enfants) qui doivent un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité.
• Surveillez les enfants présents, ils ne doivent enaucun cas jouer avec l'appareil.
• Il est recommendé de ne pas rester dans la trajectory du flux d'air.
• Ne buvez jamais l'eau de condensation du climatiseur.
• N'apporter aucune modification à l'appareil.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Cet apparéil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l'utilisation sécurisée de l' apparéil et leur avoir expliqué clairément les dangers potentiels.
• Ne pas laisser les enfants jouer avec l'appareil.
• Les enfants ne doivent pas'être charges du nettoyage et de l'entretien de l'appareil sauf s'ils sont encadrés.
• Ne pas utiliser de supports autres que ceux recommendés par le fabricant pour accélérer le processus de décongélation ou nettoyer,
• Ne pas percer ou brûler l'appareil.
• L'appareil doit être range dans une piece sans sources en fonctionnement constant (par exemple : les flames nues, un apparéil de gaz d'allumage en marche ou un chauffage électrique en marche.)

ATTENTION!

• N'utilisez jamais l'appareil si le cordon électrique, la fiche électrique, le caisson ou le tableau de contrôle sont endommages.
• Le non respect des instructions peut mener à une annulation de la garantie de l'appareil.

B

Les illustrations de ce mode d'emploi représentent un modele de base. Le climatiseur que vous avez acheté peut etre d'un type different.

CAVANT LA PREMIÈRE UTILISATION

Avant la première utilisation du climatiseur, contrôler et régler les choses suivantes:

Réglage de la télécommande

La télécommande n'est PAS reglee par le fabricant pour les fonctions refroidir uniquement' ou 'chauffer, you'vez regler ces fonctions vous-meme.

Chaque fois que vous changez les piles de la télécommande, la flèche "Heat" ou "Cool" clignote sur le petit écran de la télécommande.

Selon le type du climatiseur que vous avez acheté, la télécommande se regle comme suit:

Appuyez sur n'importe quel bouton lorsque la flèche "Heat" clignote, la pompe à chaleur est alors régée. Appuyez sur n'importe quel bouton lorsque la flèche "Cool" clignote, la fonction 'refroidir uniquement' est régée.

Si vous n'appuyez sur aucun bouton dans les 10 secondes, la télécommande se mettra automatiquement sur la fonction 'refroidir'.

D INSTRUCTIONS D'UTILISATION ET DISPLAY

1.

1. Indicateur de température à LED

Indique la températe programme.

1. Indicateur à LED fonction Timer

Indique que la fonction Minuterie a ete activee.

1. Indicateur à LED fonction Sleep

Indique que la fonction Veille a ete activee.

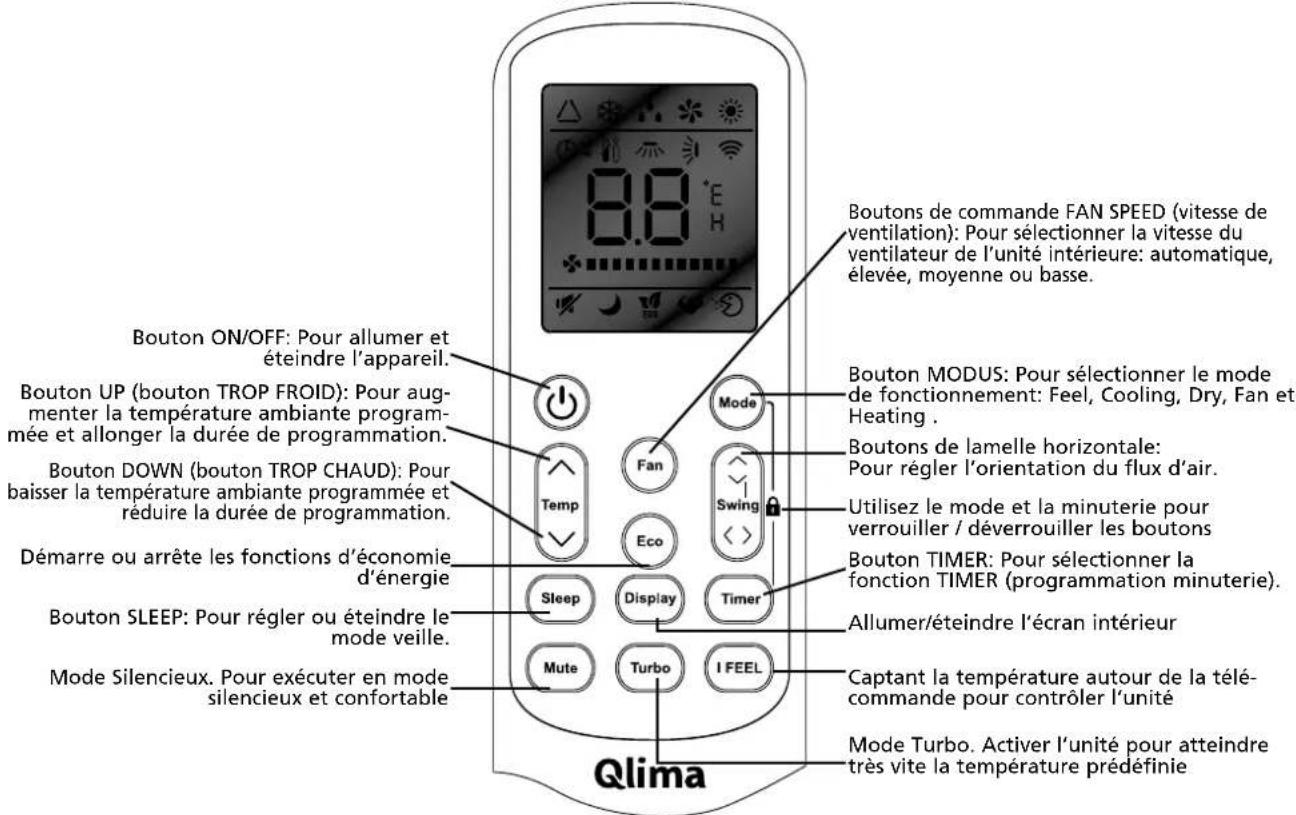

Telecommande

La télécommande émet et envoie des signaux au système.

Remarque: tous les modes et les fonctions correspondantes sont décrites ci-après.

Chargement des piles

Retirez le couvercle du boitier dans le sens de la flèche.

Placez les nouvelles piles comme indiqué (attention à la position des pôles (+) et (-) des piles.

Remetre le couvercle du boitier en place.

Remarque: utilisez 2 piles LR03 AAA (1.5 V). Ne pas utiliser de piles rechargeables. Si I'écran devient flou, changer les piles contre des piles du même type (voir ci-dessus).

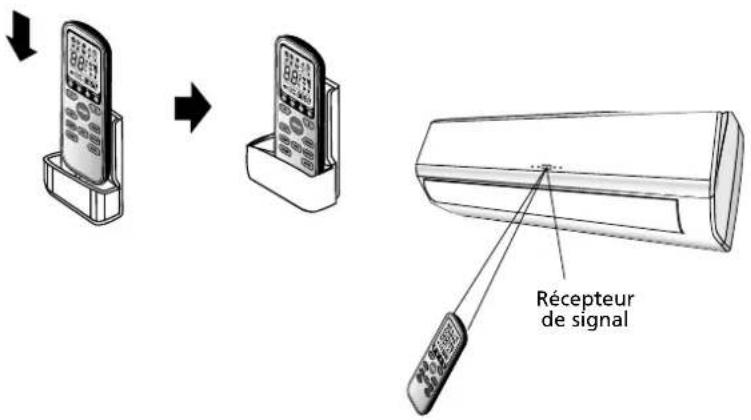

Rangement de la telecommande

et conseils d'utilisation

La télécommande peut être rangée dans un support fixé au mur.

Utilisation de la télécommande

Dirigez la télécommande vers le récepteur de signal de l'unité interieure du climatiseur. Le climatiseur peut être commandé ainsi jusqu'à une distance de 7 metres.

INSTRUCTIONS D'UTILISATION

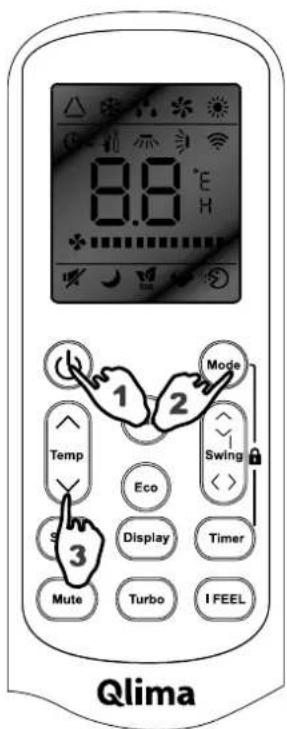

Fonctionnement du mode FEEL

Le mode de fonctionnement est sélectionné automatiquement (HEATING, DRY, FAN, COOLING) en fonction de la température ambiente au moment de la sélection.

1. Avec la télécommande orientée en direction du climatiseur.

Mise en route

Appuyez sur le bouton ON/OFF/UNITE EN SERVICE. Quand l'appareil recoit un signal, le témoin lumineux UNITE EN SERVICE de l'unité interieure s'allume.

Si I'unité n'est pas en mode FEEL.

1. Sélectionner le mode FEEL

Appuyez sur le bouton de selection MODE

Mettre le bouton MODE sur la position FEEL.

Le mode de fonctionnement et la tempéature sont déterminés par la températe interieure.

Température intérieure Mode	de fonctionnement Température	souhaiée
Moins de 20 °C	Chauffer pour climatisationné equipé de ‘pompe a chaleur’. Ventilator climati-seur type ‘refroidir uniquement’	23 °C
20 - 26 °C DRY 18 °C
Plus de 26 °C COOLING	23 °C

1. Réglage de la température

Appuyez sur le bouton g ou le bouton

Lorsque vous appuyez sur le bouton , la valeur de la température programmée augmente de 1°C . Pour une augmentation de la température jusqu'à 2°C , le témoin lumineux reste telquel.

Lorsque you appuyez sur le bouton , la valeur de la temperature programme faissé de 1°C

Pour une augmentation de la température jusqu'à 2°C , le témoin lumineux reste tel quel.

Remarque:

Il est possible que le climatiseur ne souffle pas d'air alors que l'unité est en marche.

Lors d'un changement du mode de fonctionnement, l'unité ne se met pas toujours en route tout de suite.

Le mode AUTO peut être activé en appuyant sur le bouton ON/OFF.

Si vous n'appreciez pas l'effet produit par le mode FEEL,CHOISISSEZ un autre mode:HEATING,DRY ou COOLING.

Mode Refroidissement (COOL) chauffage (HEAT) ventilation (FAN)

Avec la télécommande dirigée sur le climatiseur.

1. Appuyer sur le bouton marche / arrêt. Lorsque l'appareil recoit un signal, le voyant lumineux « en service » de l'unité interieure est allumé.
2. Appuyer sur le bouton MODE pour selectionner le mode souhaite : refroidissement, ventilation ou chauffage.
3. En mode chauffage et refroidissement, il est possible de programmer la température souhaitée au moyen des boutons et et la vitesse de ventilation souhaitée (AUTO FLASH), LOW ou HIGH BOUTON FAN de la télécommande.
4. En mode ventilation, il n'est pas possible de programmer la température. Par contre, la touche FAN permet de programmer la vitesse du ventilateur sur LOW, MID ou HIGH.

Si le ventilateur est en position AUTO, il selectionnera automatiquement la vitesse de ventilation la plus favorable. Si la température ambiente se rapproche de la température programmée, la vitesse du ventilateur sera de plus en plus lente.

\section*{Caracteristiques du mode HEATING}

Avantchauffage

Une fois la fonction HEATING activée, le flux d'air de l'unité interieure ne se mettra en route qu'au bout de 2 - 5 minutes.

Aprèschauffage

Une fois la fonction HEATING arrêtée, le ventilateur tournera encore pendant 2 - 5 minutes.

Dégel

En position HEATING, l'appareil se dégèle automatique pour un fonctionnement optimal. Cette procédure dure normalement entre 2 et 10 minutes. Pendant le dégel de l'appareil, la fonction de ventilation s'arrête. Une fois le dégel effectué, la fonction HEATING se remet en marche automatique.

Avec la télécommande dirigée sur le climatiseur.

1. Appuyer sur le bouton marche / arrêt. Lorsque l'appareil recoit un signal, le voyant lumineux « en service » de l'unité interieure est allumé.
2. Appuyer sur le bouton Mode et selectionner le mode DRY. Le climatiseur va alors déshumidifier la piece.
3. Dés qu'une température ambiente de 18°C est atteinte, le climatiseur arrête automatique la déshumidification. Le climatiseur redémarrera automatique lorsqu'une température ambiente de 20°C est atteinte.

En cas d'activation du mode déshumidification, la vitesse du ventilateur sera activée automatiquement en position AUTO.

La température souhaïée de la piece ne peut pas être modifiée en mode déshumidification. Elle est programmée automatiquement sur 18°C .

Mode TIMER (programmation minuterie) ^→→

Lorsque vous reglez la minuterie à l'aide du bouton TIMER quand vous partez, il fait/agréablement chaud à votre retour. Vous pouvez évientuèlement désactiver la minuterie pendant la nuit.

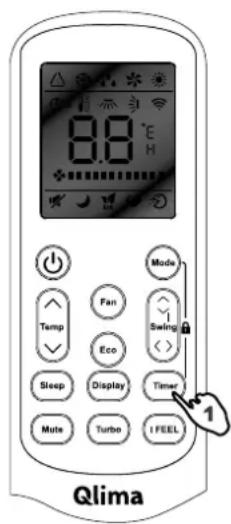

RéGLAGE DE LA MINUTERIE TIMER

Pour programmer la mise en route du climatiseur à une heures souhai-tée, suivez la procédure suivante (la télécommande et le climatiseur sont éteints):

1. Appuyez sur le bouton Timer.
2. Choisissez le mode souhaité an appuyant sur le bouton Mode.
3. Choisissez la température souhaïée en appuyant sur le bouton (uniquement possible si le mode 'cool' ou 'heat' est seLECTIONné).
4. Choisissez la vitesse du ventilateur (low, medium ou high) ou le mode automatique en appuyant sur le bouton Fan (uniquement possible si le mode Feel, Cool ou Heat est selectionné).

En mode Dry, le ventilateur tourne toujours en mode Auto.

1. Choisissez Swing ou pas de Swing, en appuyant sur le bouton Swing.
2. Appuyez sur le bouton TIMER ('h' clignote).
3. Utilisez le bouton pour selectionner l'heure de mise en route du climatiseur (par tranches de demi-heures entre 0 h et 10 h. Par tranches d'une heures entre 10 h et 24 h.)
4. Appuyez sur le bouton TIMER ('h' s'arrete de clignoter) et l'heure programmée s'affiche sur I'ecran.
5. Appuyez à nouveau sur le bouton TIMER pour effacer la donnée méorisée.

Remarque: si pendant la programmation,aucun bouton n'est touché pendant 10 secondes,la telecommande s'eteint automatiquement.

Pour eteindre le climatiseur a une heure souhaitee, suivez la procedure suivant (la telecommande et le climatiseur sont eteints):

1. Appuyez sur de bouton Timer.
2. Utilisez le bouton pour selectionner l'heure d'arrêt du climatiseur (par tranches de demi-heures entre 0 h et 10 h. Par tranches d'une heures entre 10 h et 24 h.)
3. Appuyez sur le bouton TIMER ('h' s'arrête de clignoter) et l'heure programmée s'affiche sur I'écran.
4. Appuyez à nouveau sur le bouton TIMER pour effacer la donnée méorisée.

Remarque: si pendant la programmation,aucun bouton n'est touché pendant 10 secondes,la telecommande s'eteint automatiquement

Remarque: lorsque 'h' clignote, vous pouvez afficher la température programmée en appuyant une fois sur le bouton ON/OFF/UNITE EN SERVICE. Vous pouvez alors modifier la température à l'aide du bouton △∇. Si vous appuyez sur le bouton TIMER, l'heure s'affiche à nouveau. Vous pouvez aussi la modifier.* Lorsque vous appuyez à nouveau sur le bouton TIMER, le système memorise les données programmes et affiche la durée de fonctionnement restante sur l'écran.

Fonction SWING

Effectuer les opérations ci-dessous lorsque le climatiseur est en service.

1. Appuyer sur le bouton SWING pour activer la fonction Oscillation. Le volet vertical oscillera automatiquement de haut en bas pour une：¹meilleure répartition verticale de l'air dans la pièce.

2. Appuyer une nouvelle fois sur le bouton SWING, le volet vertical s'arrête dans la position où il se trouvait lorsque le bouton SWING a ete enforcé.

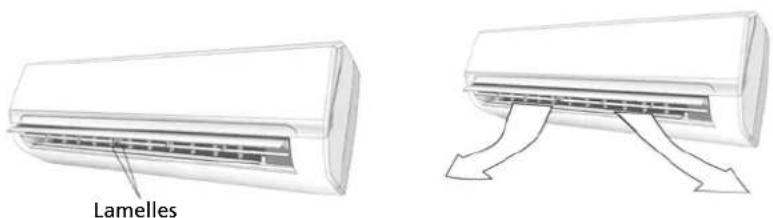

Répartition horizontal de l'air

Le flux d'air horizontal peut être modifié manuellement en régissant les lamellesizontales à l'aide des leviers, voir figure.

Mode VEILLE

Effectuer les opérations ci-dessous lorsque le climatiseur est en service.

1. Appuyer sur le bouton SLEEP pour activer la fonction Veille.
2. Appuyer sur le bouton SLEEP ou sur le bouton MODE pour selectionner un autre mode et désactiver le mode SLEEP.

En mode SLEEP, le climatiseur regulera la température ambiente comme suit :

1. En mode refroidissement, la température programmée sera augmentée automatiquement d'1 °C après une heures de marche. Àpès deux heures de marche, la température programmée sera à nouveau augmentede 1 °C.
2. En mode chauffage, la température programmée sera diminuée d'1 °C après une heures de marche.
   Après deux heures de marche, la température programmée sera à nouveau diminuée d'1 °C.
3. En mode FEEL, le climatiseur programmera la tempéature d'après le point 1 ou 2, selon que le climatiseur doit refroidir ou rechauffer la piece.

En mode SLEEP, le climatiseur sera désacté automatiquement après dix heures de marche.

Le mode SLEEP ne peut être utilisé que si le climatiseur est en position FEEL, mode refroidissement ou chauffage.

Fonction TURBO

Appuyer sur le bouton TURBO pour faire travailler très dur l'unité. En mode COOL/HEAT/FAN (REFROIDIR/ CHAUFFER/VENTILATEUR), lorsque vous sélectionnez la fonction TURBO, elle utilise le réglage du ventilateur à la position maximale et la température prédéfinie de 16°C en mode COOL (REFROIDIR) et 31°C en mode HEAT (CHAUFFER). Appuyer à nouveau dessus pour désactiver l'état de pré-réglage.

Mode Silencieux

Appuyer sur le bouton Mute (Silencieux) pour activer le mode silencieux, l'unité utilise le réglage du ventilateur à la position minimale et le compresseur fonctionne à sa capacité la plus faible. Ceci peut provoquer une capacité de refroidissement et de rechauffement insuffisante. Appuyer à nouveau dessus pour annuler le mode silencieux.

Mode I FEEL

Appuyer sur le bouton I Feel pour activer la télécommande afin de mesurer la température à son emplacement actuel et envoyer ce signal au climatiseur pour activer le climatiseur permettant d'optimiser la température autour de vous et garantir le maximum de comfort. Appuyer à nouveau dessus pour annuler le mode I FEEL.

Mode ECO

Appuyer sur le bouton ECO (ÉCO) pour permettre à l'unité de fonctionner en économie d'énergie en ajustant la fréquence du compresseur et la vitesse du ventilateur. Appuyer à nouveau dessus pour annuler le mode ÉCO.

Mode Verrouiller

Appuyer sur Mode (Mode) et Timer (Minuterie) en même temps pour verrouiller ou déverrouiller le clavier, lorsqu'il est verrouillé, tous les boutons ne peuvent pas être utilisés jusqu'à ce qu'ils soient déverrouillés. L'écran de la télécommande indique « LO ».

ENTRETIEN

Nettoyage du panneau frontal

1. Eteindre et débrancher l'appareil.
2. Saisir le panneau frontal en position "a" et tirez-le vers vous.
3. Nettoyez-le avec un chiffon doux propre et sec.

Utilisez de l'eau tiède (max. 30°C ) pour éliminer les tâches tenaces.

1. N'utilisez jamais de produits volatiles tels que de l'essence, ni de produit recurant pour éliminer les tâches.
2. Ne jamais projeter de l'eau sur l'unité interieure.

Danger! Choc électrique!

1. REPLACER le panneau frontal et refermez en appuyant sur "b".

Nettoyage du filtré à air

Le filtré à air doit être nettoyé régulierement.

Procedez comme suit:

1. Éteindre et débrancher complètement l'appareil.

2. Ouvrez le panneau frontal.
   -Tirez doucement la manette du filtrer vers vous.

3. Saisissez la manette et retirez le filtré.

4. Nettoyer et replacer le filtrre à air.

En cas de tâches tenaces, laver le filtré avec de l'eau tiède et un peu de liquide vaisse. Une fois nettoyé, laisser secher le filtré à l'abri du soleil.

1. Refermez le panneau frontal.

Si le climatiseur est utilise dans une piece très poussiereuse, nettoyez le panneau frontal toutes les deux semaines.

F TEMPERATURES DE SERVICE

Refroidissement, chauffage et / ou de déshumidification sont disponibles sur les températures interieures et extérieures suivantes.

	Mode
	Refroidissement Chau	ffage Déshumidification
Température ambiente	16°C - 48°C	16°C - 31°C	16°C - 48°C
Température extérieure	0°C - 48°C	-15°C - +24°C	0°C - 48°C

Problème Cause / Solution
L'unité ne fonctionne pas.	La fiche électrique n'est pas bien enforcée dans la prise.
	Les piles de la télécommande doivent être changées.
	La sécurité est activée ou le fusible est grillé.
	Les entrées et sorties d'air sont-elles bloquées?
Pas d'air froid ni chaud.	La température est-elle bien régée?
	Le filtrtre à air est-il sale?
Aucune commande ne marche.	En cas de panne d'alimentation électrique (déchargement d'électricité statique ou panne de secteur) le fonctionnement de l'appareil peut être perturbé. Dans ce cas, débranchez le climatiseur, attendez 2-3 secondes puis rebranchez-le.
L'appareil ne se met pas en route immédiate-ment.	Changement de mode de fonctionnement alors que le climatiseur est en route: retard de 3 minutes.
Odeur suspecte.	L'odeur est peut-être générée par autre chose (meubles, cigarettes, etc.). L'unité souffle le même air qu'elle a aspiré.
Bruit de ruisselement.	Caisé par le liquide réfrigérant dans la climatisation, cela n'est pas l'indication d'une panne.
	Bruit de dégel en mode chauffage.
Craquements.	Le bruit peut être causé par la dilatation du panneau frontal due aux change-ments de température.
Buée / vapeur au niveau de la sortie d'air.	De la vapeur ou de la buée se forme lorsque l'air de la pièce se refroidit for-tement. Ceci est du au fait qu'en mode COOLING ou DRY, de l'air froid est produit (soufflé) par le climatiseur.
L'indicateur lumineux rouge du compresseur resté allumé et le venti-lateur de l'unité interi-eure ne fonctionne pas.	L'unité passé du mode chauffage au mode dégel. Le témoin lumineux s'éteint au bout de 10 minutes, l'unité se remet en mode chauffage.

H

Le climatiseur a une garantie de 48 mois sur le compresseur de l'appareil et 24 mois sur les autres pieces, à partir de la date d'achat. Le règlement est le suivant:

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
2. La réparation ou le changement de pieces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pieces non d'origine, ou de réparation effectuee par des pierces personnes.
4. Les pieces subissant une usure normale, comme le filtrre, ne sont pas garanties.
5. La garantie n'est valable que sur presentation de la preuve d'achat originale et datée sur laquelle aucune modification n'a ete apportee.
6. La garantie ne couvre pas les dégats causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses pièces sont toujours à la charge

de l'acheteur.

1. La garantie ne couvre pas les dégats causés par l'utilisation de filtres non conformes.
2. La garantie ne couvre pas la perte et/ou fuite de gaz réfrigérant causée par une installation effectuee par une personne non agree. La garantie ne couvre pas les dommages lies a une installation, connexion ou deconnexion ne repondant pas aux prescriptions legislatives en vigueur et/ou aux indications containues dans ce manuel.

Contacter vous répartir或者 si ces instructions ne suffisent pas à résoudre la panne. Si l'appareil doit être démontré, seul un technicien agéré et possédant les qualifications requises peut effectuer les opérations de déconnexion/reconnexion.

SPECIFICATIONS TECHNIQUES

Modèle S 3925 S 3932 S 3948
Type climatiseur		Climatisationur monté sur mur	Climatisationur monté sur mur	Climatisationur monté sur mur
Capacité de refroidissement * W 2600 (960 - 3)	20) 3300 (1080)	- 3770) 5100 (1250 - 5920)
Classe EE refroidissement* A++ A++ A++
SEER*		6,6	6,1	6,3
Capacité de chauffage *	W	2400 (950 - 3380)	2800 (1010 - 3940)	4500 (1350 - 6280)
Classe EE mode chauffage *		A+	A+	A+
SCOP*		4,0	4,0	4,0
Capacité de déshumidification ** / ***	L / 24 h	21,6	26,4	36,0
Conso. énergie mode refroidissement	kW	0,69	1,00	1,53
Conso. énergie mode chauffage	kW	0,67	1,01	1,55
Consommation annuelle d'énergie mode refroidissement / chauffage	kWh	138/840	189/980	283/1575
Alimentation électrique	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Courant max.	A	6,4	7,1	12,0
Flux d'air **	m3/h	550	550	800
Pour les locaux de - jusqu'à**	m3	60-85	80-100	140-185
Régions appropriées		W/A	W/A	W/A
Type compresseur		rotatif	rotatif	rotatif
Vitesse ventilateur		3	3	3
Amplitude thermostatique	°C	16 - 31	16 - 31	16 - 31
Commandes manuelle/mécanique/electroique		Télécommandelectronique	Télécommandelectronique	Télécommandelectronique
Télécommande Oui / Non		Oui Oui	Oui
Types filtres à air		Écran	Écran	Écran
Type / charge réfrigérant	K / g	R32 / 520	R32 / 600	R32 / 920
Réfrigérant GWP		675	675	675
CO2 équivalent	ton.	0,351	0,405	0,621
Diamètre tuyau réfrigérant liquide-gaz	mm	1/4" / 3/8"	1/4" / 3/8"	1/4" / 3/8"
Dimensions unité intérieure (L x h x p)	mm	777×250×205	777×250×205	910×292×205
Dimensions unité extérieure (L x h x p)	mm	700×552×256	700×552×256	780×602×347
Poids net unité intérieure	kg	8,5	8,5	10,0
Poids net unité extérieure	kg	24,0	26,0	36,0
Poids brut unité intérieure	kg	10,5	10,5	13,0
Poids brut unité extérieure	kg	27,0	29,0	40,0
Niveau sonore unité intérieure****	dB(A)	50	50	53
Niveau sonore unité extérieure****	dB(A)	60	60	65
Niveau sonore unité intérieure (low)****	dB	19	19	27
Classe protection unité intérieure	IP	IPX0	IPX0	IPX0
Classe protection unité extérieure	IP	IPX4	IPX4	IPX4
Réfrigérant R32	Éspace de la chambre	Au dessus de 4m²	Au dessus de 4m²	Au dessus de 15m²

• EN 14511/EN 14825
  Information à titre indicatif
  * Suppression de l'humidité à 27°C, 60% HR
  *** EN 12108

ν Ne pas jeter des apparéils électriques avec les déchets managers municipaux non triés. Utiliser des équipements de collecte séparés. Contacter votre gouvernement local pour toute information concernant les systèmes de collecte disponibles. Si les apparéils électriques sont jetsés sur des sites d'enfouissement des déchets ou dans déchetteries, des substances dangereuses risquènt de pénétrer dans les nappes phréatiques et ENTER dans la chaine alimentaire et peuvent poser des risques à votre santé et bien-être. Lors du remplacement d' apparéils électriques usages par des apparéils neufs, le revendeur est tenu de reprendre votre vieil apparéil pour recyclage au moins gratuitelement. Ne jetez pas les piles dans le feu car elles pouraient exploser ou rejoeter des liquides dangereux. Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles;nuisent à l'environnement.

Environnement: Cet apparéil contient un gaz fluoré à effet de serre dont l'utilisation est régime par le protocole de Kyoto. Toute réparation ou démontage de cet apparéil doit exclusivement être effectué par un personnel qualifié.

Cet appeareil contient du gaz réfrigérant R32. Voir quantité dans le tableau ci-dessus. Ne diffusez pas de gaz R32 dans l'atmosphère: R32 est un gaz fluoré à effet de serre à potentiel de réchauffement global (Global Warming Potential - GWP) = 675.

Internet:

Nous vous informons que les notices d'utilisation et/ou d'installation sont disponibles sur notre site www.qlima.com

Dear Sir, Madam,

Come insere le batterie

Perigo! Choque électrique!
