PNHY501 - Moniteur SHARP - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Moniteur SHARP PNHY501, résolution Full HD, taille de l'écran 27 pouces, technologie LED, temps de réponse 5 ms, fréquence de rafraîchissement 60 Hz.
Utilisation	Idéal pour le travail de bureau, le graphisme, et le divertissement multimédia.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, vérification des câbles de connexion, mise à jour des pilotes si nécessaire.
Sécurité	Utiliser le moniteur dans un environnement bien ventilé, éviter l'exposition à l'humidité, respecter les consignes de sécurité électrique.
Informations générales	Garantie de 2 ans, compatibilité avec les systèmes d'exploitation Windows et Mac, connectivité HDMI et VGA.

FOIRE AUX QUESTIONS - PNHY501 SHARP

Comment connecter le moniteur SHARP PNHY501 à mon ordinateur ?

Pour connecter le moniteur SHARP PNHY501 à votre ordinateur, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante du moniteur.

Quelle est la résolution maximale du moniteur SHARP PNHY501 ?

Le moniteur SHARP PNHY501 prend en charge une résolution maximale de 1920 x 1080 (Full HD).

Comment ajuster la luminosité et le contraste de mon moniteur SHARP PNHY501 ?

Pour ajuster la luminosité et le contraste, appuyez sur le bouton Menu de votre moniteur, naviguez jusqu'à l'option 'Image' et utilisez les flèches pour modifier les réglages de luminosité et de contraste.

Le moniteur ne s'allume pas, que faire ?

Assurez-vous que le moniteur est correctement connecté à une source d'alimentation et que le câble d'alimentation est en bon état. Vérifiez également que le bouton d'alimentation est en position 'On'.

Comment réinitialiser les paramètres d'usine du moniteur SHARP PNHY501 ?

Pour réinitialiser les paramètres d'usine, accédez au menu, sélectionnez 'Configuration', puis choisissez l'option 'Réinitialiser' ou 'Paramètres d'usine'. Confirmez votre choix.

Quelles sont les spécifications techniques du moniteur SHARP PNHY501 ?

Le moniteur SHARP PNHY501 dispose d'un écran de 27 pouces, d'une résolution de 1920 x 1080, d'un temps de réponse de 5 ms et d'un taux de rafraîchissement de 60 Hz.

Comment activer le mode économie d'énergie sur le moniteur ?

Pour activer le mode économie d'énergie, allez dans le menu du moniteur, sélectionnez 'Configuration', puis activez 'Mode Économie d'énergie'.

Le moniteur affiche une image floue, que faire ?

Vérifiez que la résolution de votre ordinateur est réglée sur 1920 x 1080. Si l'image est toujours floue, essayez de débrancher et de rebrancher le câble vidéo ou testez avec un autre câble.

Le son ne fonctionne pas sur mon moniteur SHARP PNHY501, que faire ?

Assurez-vous que le volume du moniteur est réglé correctement et que le câble audio est bien connecté si vous utilisez des haut-parleurs externes. Vérifiez également les paramètres audio de votre ordinateur.

Comment changer la langue du menu du moniteur ?

Accédez au menu, sélectionnez 'Configuration', puis 'Langue' et choisissez la langue souhaitée dans la liste proposée.

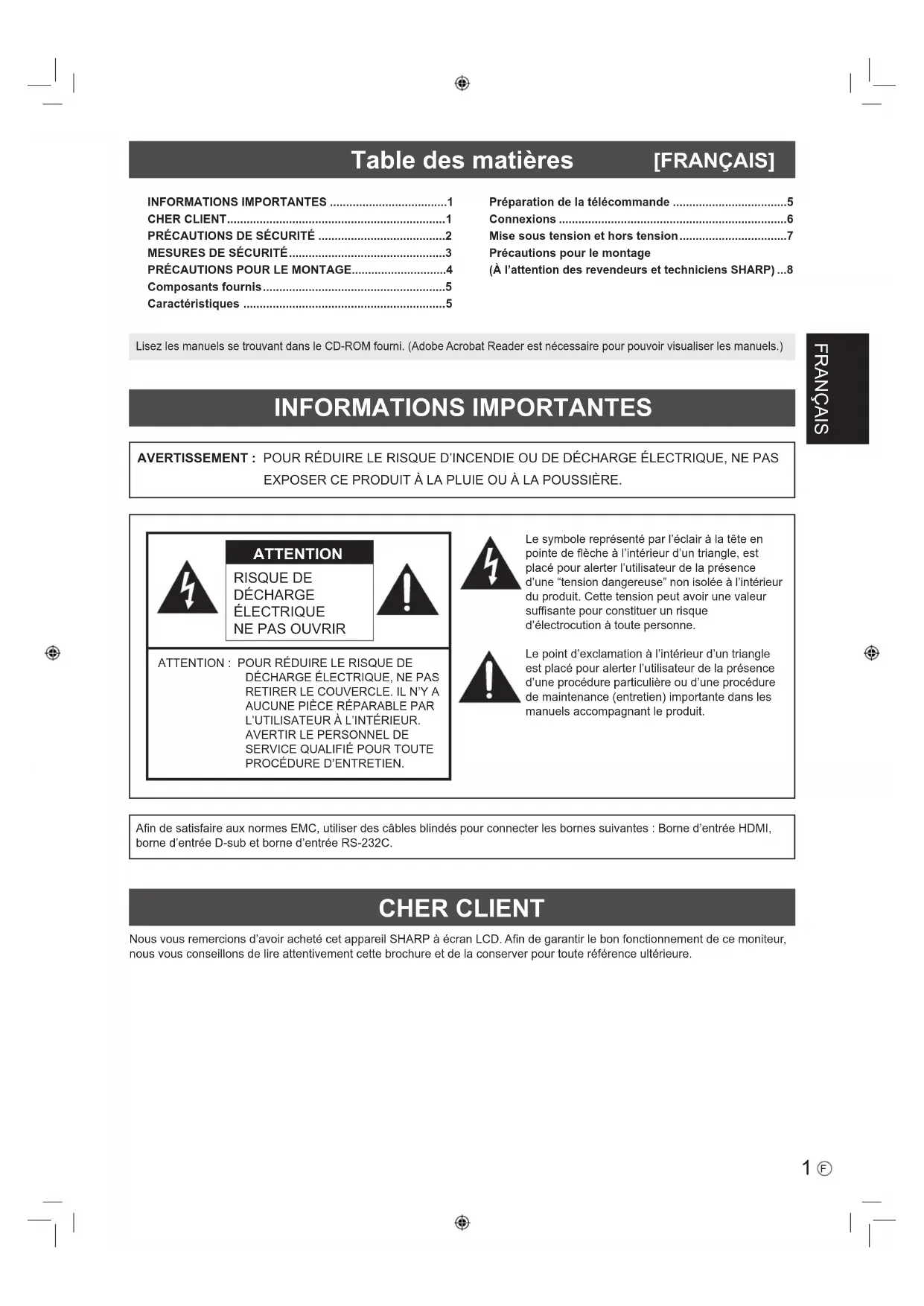

MODE D'EMPLOI PNHY501 SHARP

L'étiquette énergétique et la fiche d'informations du produit sont disponibles dans la base de données européenne en ligne appelée EPREL (European Product Registry for Energy Labelling).

Caractéristiques ....5

Préparation de la télécommande ....5

Connexions 6

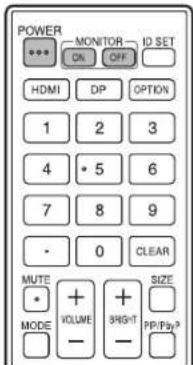

Mise sous tension et hors tension....7

Précautions pour le montage

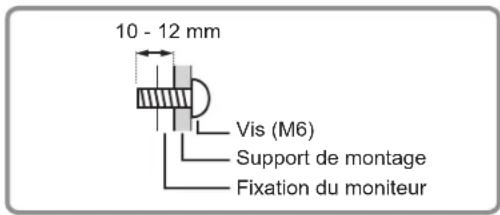

(À l'attention des revendeurs et techniciens SHARP) ...8

Lisez les manuels se trouvant dans le CD-ROM fourni. (Adobe Acrobat Reader est nécessaire pour pouvoir visualiser les manuels.)

INFORMATIONS IMPORTANTES

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE OU À LA POUSSIÈRE.

ATTENTION

RISQUE DE DÉCHARGE ÉLECTRIQUE NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LE RISQUE DE DÉCHARGE ÉLECTRIQUE, NE PAS RETIRER LE COUVERCLE. IL N'Y A AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR. AVERTIR LE PERSONNEL DE SERVICE QUALIFIÉ POUR TOUTE PROCÉDURE D'ENTRETIEN.

Le symbole représenté par l'éclair à la tête en pointe de flèche à l'intérieur d'un triangle, est placé pour alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit. Cette tension peut avoir une valeur suffisante pour constituer un risque d'électrocution à toute personne.

Le point d'exclamation à l'intérieur d'un triangle est placé pour alerter l'utilisateur de la présence d'une procédure particulière ou d'une procédure de maintenance (entretien) importante dans les manuels accompagnant le produit.

Afin de satisfaire aux normes EMC, utiliser des câbles blindés pour connecter les bornes suivantes : Borne d'entrée HDMI, borne d'entrée D-sub et borne d'entrée RS-232C.

CHER CLIENT

Nous vous remercions d'avoir acheté cet appareil SHARP à écran LCD. Afin de garantir le bon fonctionnement de ce moniteur, nous vous conseillons de lire attentivement cette brochure et de la conserver pour toute référence ultérieure.

PRÉCAUTIONS DE SÉCURITÉ

L'électricité remplit de nombreuses fonctions utiles, mais elle peut provoquer des blessures et des dégâts matériels si elle n'est pas utilisée correctement. Cet appareil a été conçu et fabriqué en attachant la plus grande importance à la sécurité. Cependant, une utilisation inadéquate peut entraîner une décharge électrique et/ou un incendie. Afin d'éviter tout danger potentiel, veuillez respecter les consignes suivantes lors de l'installation, de l'utilisation et du nettoyage de l'appareil. Afin d'assurer votre propre sécurité et de prolonger la durée de service de votre moniteur LCD, veuillez lire attentivement les précautions ci-dessous avant d'utiliser l'appareil.

1. Lisez ces explications — Vous devez lire et comprendre toutes les informations relatives au fonctionnement de l'appareil avant de l'utiliser.

2. Conservez cette brochure dans un endroit sûr — Ces explications concernant la sécurité et le fonctionnement doivent être conservées dans un endroit sûr pour vous y référer en cas de besoin.

3. Respectez les avertissements — Tous les avertissements figurant sur l'appareil et dans ce mode d'emploi doivent être strictement respectés.

4. Suivez les instructions — Toutes les explications sur le fonctionnement doivent être respectées.

5. Nettoyage — Débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur avant de nettoyer l'appareil. Servez-vous d'un linge sec, et n'employez pas de détergents liquides ou en atomiseur. N'utilisez pas de hinges sales. Cela risquerait d'endommager l'appareil.

6. Accessoires — N'utilisez pas d'accessoires non recommandés par le fabricant, car cela pourrait provoquer des accidents.

7. Eau et humidité — N'utilisez pas cet appareil près de l'eau. N'installez pas le produit à un endroit où il pourrait recevoir de l'eau. Évitez en particulier les emplacements sous les appareils à vidange d'eau tels que les climatiseurs.

8. Ventilation — Des ouïes et autres ouvertures sont prévues dans le coffret de l'appareil pour sa ventilation. Ne recouvrez pas et ne bouchez pas ces ouvertures car une ventilation insuffisante peut provoquer une surchauffe et réduire la durée de vie de l'appareil. Ne placez pas l'appareil sur un sofa, un tapis ou toute autre surface analogue car cela pourrait obstruer les ouvertures de ventilation. Cet appareil n'est pas conçu pour une installation encastrée; ne le placez donc pas dans un endroit fermé comme une bibliothèque ou une baie à moins qu'une ventilation adéquate ne soit prévue et que les consignes du fabricant ne soient respectées.

9. Protection du cordon d'alimentation — Faites passer les cordons d'alimentation à un endroit où ils ne seront pas écrasés ou coincés par d'autres objets.

10. Le panneau de l'écran à cristaux liquides (LCD) de cet appareil est fabriqué en verre et, par conséquent, il peut se briser si l'appareil tombe ou s'il reçoit un fort impact. Veillez à ne pas vous blesser par les éclats de verre si le panneau LCD se brise.

11. Surcharge — Ne surchargez pas les prises d'alimentation secteur ou les rallonges car cela peut entraîner un risque d'incendie ou d'électrocution.

12. Insertion de solides ou de liquides — N'introduisez jamais des objets par les orifices de cet appareil, car ils pourraient provoquer une électrocution et/ou un court-circuit en touchant des pièces internes sous haute tension.

Pour la même raison, ne renversez jamais de l'eau ou un liquide sur l'appareil.

1. Entretien — N'essayez pas de réparer vous-même l'appareil. Le démontage des couvercles peut vous exposer à une haute tension ou à d'autres dangers. Confiez toute réparation à un personnel qualifié.

2. Réparation — Dans les cas suivants, débranchez le cordon d'alimentation au niveau de la prise d'alimentation secteur et demandez à un personnel qualifié d'effectuer les réparations.

a. Dégât sur le cordon d'alimentation ou la prise de courant.

b. Infiltration d'un liquide ou pénétration d'un objet à l'intérieur de l'appareil.

c. Exposition de l'appareil à la pluie ou à l'eau.

d. Fonctionnement anormal malgré une conformité aux explications du mode d'emploi. Ne réglez que les commandes dont il est fait mention dans le mode d'emploi. Un réglage incorrect des autres commandes peut provoquer des dégâts qui nécessiteraient des réparations complexes par un technicien spécialisé.

e. Chute ou dégâts subis par l'appareil.

f. Lorsque le produit affiche un état anormal. Tout changement notoire ou situation anormale de l'appareil indique qu'une réparation est nécessaire.

1. Pièces de rechange — Lorsque des pièces doivent être remplacées, assurez-vous que le technicien a utilisé les pièces spécifiées par le fabricant ou des pièces dont les performances et les caractéristiques sont identiques. Des changements non autorisés de pièces peuvent entraîner un incendie, une électrocution et/ou d'autres dangers.

2. Contrôles de sécurité — Après une intervention d'entretien ou de réparation, demandez au technicien de procéder à un contrôle pour être sûr que l'appareil peut être utilisé en toute sécurité.

3. Installation sur paroi — Si l'appareil doit être fixé sur une paroi, installez-le en respectant la méthode recommandée par le fabricant.

4. Sources de chaleur — Tenez l'appareil à l'écart de sources de chaleur, telles que radiateurs, dispositifs de chauffage, poêles et autres appareils dégageant de la chaleur (y compris les amplificateurs).

5. Piles — Une utilisation incorrecte des piles peut les faire éclater ou prendre feu. Une pile qui fuit peut causer des corrosions dans l'équipement, des salissures aux mains ou abîmer vos vêtements. Afin d'éviter ces problèmes, assurez-vous que les précautions suivantes sont appliquées :

- Utilisez seulement des piles prescrites.

- Installez les piles en faisant bien attention aux polarités plus (+) et moins (-) des piles selon les instructions dans le compartiment.

- Ne mélangez pas des piles usagées avec des neuves.

- Ne mélangez pas des piles de différents types. Les spécifications de voltage des piles du même format peuvent varier.

- Remplacez rapidement une pile épuisée par une nouvelle

- Si vous n'avez pas l'intention d'utiliser la télécommande pendant une longue période, retirez les piles.

- Si le liquide provenant d'une pile qui fuit touche votre peau ou vos habits, rincez immédiatement et complètement les parties touchées. Si un œil est touché, faites immédiatement un bain d'œil plutôt que de le frotter et cherchez immédiatement un traitement médical. Le liquide provenant de la fuite d'une pile qui atteint votre œil ou vos habits peut causer une irritation de la peau ou des dommages à votre œil.

1. L'utilisation de ce moniteur ne doit pas entraîner des risques mortels ou des dangers qui pourraient provoquer directement la mort, des dommages corporels, des dommages physiques sévères ou d'autres destructions, y compris dans le contrôle des réactions nucléaires dans les installations nucléaires, dans le système médical de réanimation, et dans le contrôle de lancement des missiles dans les systèmes d'armes.
2. N'entrez pas en contact direct avec les parties du produit ayant chauffé pendant de longues périodes. Il pourrait en résulter des brûlures à basse température.
3. Ne modifiez pas ce produit.

AVERTISSEMENT :

Il s'agit d'un appareil de classe A. Dans un environnement résidentiel, cet appareil peut provoquer des interférences radioélectriques. Dans ce cas, il peut être demandé à l'utilisateur de prendre des mesures appropriées.

Un appareil de CLASSE I doit être raccordé à une prise de courant principal par une prise de terre.

RISQUE DE STABILITÉ

Un moniteur placé sur un support instable est dangereux en raison des risques de chute qu'il présente. De nombreuses blessures, touchant en particulier les enfants, peuvent être évitées en prenant quelques précautions simples :

• Utiliser les dispositifs de fixation tels que les supports muraux fournis par le fabricant.
• Utiliser uniquement des meubles capables d'accueillir le moniteur en toute sécurité.
• Vérifier que le moniteur ne dépasse pas du bord du meuble sur lequel il est posé.
• Ne pas placer le moniteur sur des meubles hauts, armoires ou étagères, par exemple, sans fixer le meuble concerné et le moniteur à un support approprié.
• Ne pas intercaler de tissu ou toute autre matière entre le moniteur et le meuble sur lequel il est posé.
• Expliquer aux enfants qu'il est dangereux de grimper sur les meubles pour atteindre le moniteur ou ses boutons de commande.
• Cet équipement n'est pas destiné à être utilisé dans des endroits où il peut y avoir des enfants laissés sans surveillance.

En particulier pour la sécurité des enfants

• Ne laissez pas les enfants grimper sur ou jouer avec le moniteur.
• Ne placez pas le moniteur sur des meubles qui peuvent facilement se transformer en marches comme une commode avec tiroirs.
• Souvenez-vous que les enfants s'excitent souvent en visionnant un programme, surtout sur un moniteur "plus grand que la normale". Il faut faire en sorte d'installer le moniteur là où il ne peut pas être poussé, tiré, ni basculé.
• Il faut faire en sorte de placer les fils et les câbles connectés au moniteur de façon à ce que des enfants curieux ne puissent pas les tirer ni les saisir.

MESURES DE SÉCURITÉ

• N'utilisez pas le moniteur dans un endroit où il y a beaucoup de poussières, où le degré d'humidité est élevé, ou encore là où il pourrait se trouver en contact avec de l'huile ou de la vapeur. Ne l'utilisez pas non plus dans un environnement contenant des gaz corrosifs (dioxyde de soufre, sulfure d'hydrogène, dioxyde d'azote, chlore, ammoniac, ozone, etc.). Cela pourrait provoquer un début d'incendie.
• Assurez-vous que le moniteur ne se trouve pas en contact avec de l'eau ou d'autres fluides. Assurez-vous qu'aucun objet tel que des agrafes et des trombones ne pénètre dans le moniteur, car cela pourrait provoquer un début d'incendie ou un choc électrique.
• N'installez pas le moniteur au dessus des objets instables ou dans des endroits peu sûrs. Faites attention que le moniteur ne reçoive pas de chocs violents ni de fortes vibrations. Provoquer la chute du moniteur ou le culbuter peut l'endommager.
• N'utilisez pas le moniteur à proximité d'un appareil de chauffage ou dans des endroits où la température est élevée, car cela pourrait conduire à un dégagement excessif de chaleur et provoquer un début d'incendie.
• N'utilisez pas le moniteur dans des endroits exposés directement à la lumière du soleil. Il y a risque de déformation et de dysfonctionnement du coffret de l'appareil si le moniteur est utilisé à la lumière directe du soleil.
• Veillez à nettoyer fréquemment la poussière et les débris accumulés sur les ouvertures de ventilation.
  L'accumulation de poussière sur les ouvertures de ventilation ou à l'intérieur du moniteur risque d'entraîner une surchauffe, un incendie ou un dysfonctionnement.
  Faites nettoyer l'intérieur du moniteur par un revendeur SHARP ou un centre de services autorisé.
• La prise d'alimentation secteur doit être installée près de l'équipement et être facilement accessible.

Le cordon d'alimentation

• Utilisez seulement le cordon d'alimentation fourni avec le moniteur.
• N'endommagez pas le cordon d'alimentation, ne déposez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière excessive. De même, n'ajoutez pas de rallonges. Tout endommagement du cordon d'alimentation peut provoquer un début d'incendie ou un choc électrique.
• Ne branchez pas le cordon d'alimentation sur une prise multiple. Ajouter une rallonge peut entraîner une surchauffe et provoquer un début d'incendie.
• Ne débranchez pas ni ne branchez la prise d'alimentation avec des mains humides. En ce faisant, vous risquez un choc électrique.
• Débranchez le cordon d'alimentation si l'équipement n'est pas utilisé pendant une longue période.
• Ne tentez pas de réparer le cordon d'alimentation s'il est coupé ou s'il ne fonctionne pas correctement. Veuillez prendre contact avec le service après-vente et suivre ses recommandations.

PRÉCAUTIONS POUR LE MONTAGE

• Ce produit est destiné à être utilisé en intérieur.
• Un support de montage conforme aux spécifications VESA est nécessaire.
• Comme le moniteur est lourd, consultez votre revendeur avant l'installation, le démontage ou le déplacement du moniteur.

- Le montage du moniteur sur le mur demande des compétences techniques spéciales et le travail doit être fait par un revendeur agréé par SHARP. Vous ne devez jamais tenter de faire ce travail vous-même. Notre société déclinera toute responsabilité pour les accidents ou blessures causés par un montage incorrect ou par une mauvaise manipulation.

- Utilisez le moniteur perpendiculairement à la surface horizontale. Si nécessaire, vous pouvez incliner le moniteur de 20 degrés vers le haut ou vers le bas au maximum.

- Ce moniteur doit être utilisé sous une température ambiante entre 0°C et 40°C. Laissez assez d'espace autour du moniteur pour empêcher que la chaleur ne s'accumule à l'intérieur.

Pour le moniteur dans une direction horizontale

200 50 50 50 Unité : mm 7

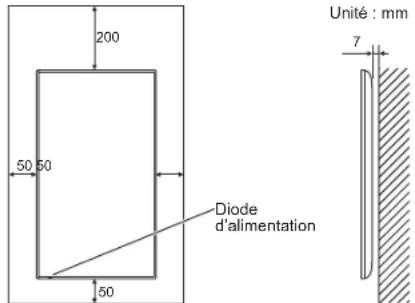

Pour le moniteur dans une direction verticale

200 50 50 50 Diode d'alimentation Unité : mm 7

• S'il est difficile de laisser un espace suffisant pour une raison ou pour une autre (installation du moniteur dans une enceinte, par exemple) ou si la température ambiante est susceptible de dépasser la plage de valeurs prévue (de 0 à 40°C), installez un ventilateur ou prenez d'autres mesures appropriées pour maintenir la température ambiante dans la plage de valeurs requise.
• Ne bloquez pas les ouvertures de ventilation. Si la température dans le moniteur s'élève, ceci pourrait causer un dysfonctionnement.
• Ne placez le moniteur sur un équipement qui dégage de la chaleur.
• Respectez la condition suivante quand vous installez le moniteur dans la direction verticale. Le non respect de cette condition peut causer des dysfonctionnements.
• Installez le moniteur de manière que la diode d'alimentation soit située en bas.

- Réglez le THERMAL SENSOR SETTING sur PORTRAIT dans le menu SETUP . (Voir le MODE D'EMPLOI.)

- Assurez-vous de bloquer le cordon d'alimentation (fourni) au moyen de la pince de fixation du cordon (également fournie) de type apposition/collage. Lorsque vous accrochez le cordon d'alimentation, veillez àne pas exercer une force excessive sur la borne du cordon d'alimentation. Ne pliez pas excessivement le cordon d'ilimentation.

Cordon d'alimentation Serre-câble

Fixation du moniteur posé à plat sur une surface

- Consulter un distributeur SHARP agréé en cas d'utilisation d'un moniteur posé à plat sur une surface (quand un moniteur est basculé de 20 degrés ou plus par rapport à la perpendiculaire d'une surface horizontale), car le montage doit répondre à des conditions spécifiques. Respecter les consignes suivantes. Le non-respect des consignes qui suivent peut être responsable d'un mauvais fonctionnement.

• Régler THERMAL SENSOR SETTING dans le menu SETUP sur FACE UP ou FACE DOWN . (Voir le MODE D'EMPLOI.)
• Utiliser le moniteur à la température ambiante, dans une plage de 0°C à 30°C. Laisser un espace libre d'au moins 200 mm entre le moniteur et le plafond ou toute autre surface de montage et les objets environnants pour éviter une accumulation de chaleur à l'intérieur.

S'il s'avère difficile de laisser un espace suffisant ou si la température ambiante risque de se situer en dehors de la plage 0°C à 30°C, installez un ventilateur ou prenez d'autres mesures pour maintenir la température ambiante dans les limites de la plage requise.

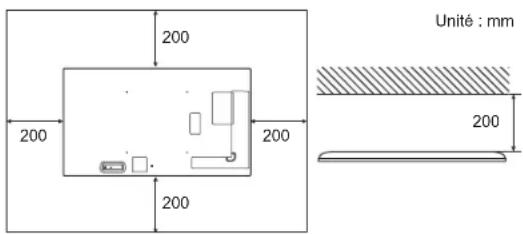

Pour le moniteur posé à plat sur une surface (écran sur le dessus)

Unité : mm 200 200 200 200 200

Pour le moniteur posé à plat sur une surface (écran contre la surface)

200 200 200 200 Unité : mm 200

- Ne pas appuyer trop fort sur l'écran LCD ou lui faire subir des chocs.

Composants fournis

Si un composant venait à manquer, veuillez contacter votre revendeur.

□ Moniteur à cristaux liquides : 1
□ Télécommande : 1
□ Cordon d'alimentation
□ Pile de télécommande : 2
□ CD-ROM (Utility Disc pour Windows) : 1

□ Manuel d'Installation (ce manuel) : 1
□ Serre-câble : 2
□ Autocollant avec logo : 1
□ Capot de la clé USB : 1
□ Vis de fixation du capot de la clé USB : 2

* SHARP Corporation détient les droits d'auteur du programme de l'Utility Disc. Veuillez ne pas le reproduire sans autorisation de la société.
* Pensez à votre environnement !

Ne pas jeter les piles avec les ordures ménagères; la mise au rebut des piles exige un traitement spécial.

Caractéristiques

Modèle PN-HS551 PN-HY551 PN-HS501 PN-HY501 PN-HS431 PN-HY431
Alimentation CA 100 -	240 V, 2,1 A,50/60 Hz	CA 100 -240 V, 1,8 A,50/60 Hz	CA 100 -240 V, 1,7 A,50/60 Hz	CA 100 -240 V, 1,3 A,50/60 Hz	CA 100 -240 V, 1,6 A,50/60 Hz	CA 100 -240 V, 1,2 A,50/60 Hz
Température de fonctionnement * 0°C à 40°C
Hygrométrie de fonctionnement 20% à 80 % (sans condensation)
Consommation électrique 190 W 150 W 110 W 140 W 100 W
Dimensions (mm)(à l'exclusion des éléments quidepassent)	Environ 1241,8 (L) x63,5 (P) x 712,6 (H)		Environ 1128,4 (L) x63,5 (P) x 649 (H)		Environ 973 (L) x63,5 (P) x 561,2 (H)
Poids (kg)	Environ 18,0		Environ 15,0		Environ 11,5

* Lors de l'utilisation du moniteur posé à plat sur une surface (quand le moniteur est basculé de plus de 20 degrés vers le haut ou le bas, par rapport à la perpendiculaire à une surface horizontale), utiliser le moniteur à une température comprise entre 0 °C et 30 °C.
La température de fonctionnement du moniteur peut être différente de celle des accessoires additionnels recommandés par SHARP. Lorsque c'est le cas, veuillez vérifier la température de fonctionnement des accessoires additionnels.

SHARP se réserve le droit d'apporter sans préavis des modifications à la présentation et aux caractéristiques des appareils aux fins d'amélioration. Les valeurs indiquées dans ce document sont les valeurs nominales des appareils de série mais de légères différences peuvent être constatées d'un appareil à l'autre.

Préparation de la télécommande

1. Placer votre doigt sur la pièce marquée d'un ▲, puis tirer pour enlever le couvercle.

1. Reportez-vous aux instructions dans le compartiment et insérez les piles (R03 ou LR03 (format "AAA") x 2) avec leurs pôles positifs (+) et négatifs (-) orientés correctement.
2. Refermer le couvercle.

Connexions

! Attention

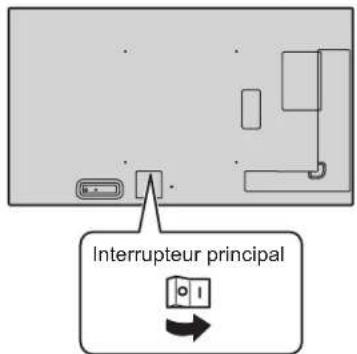

• Veillez à bien mettre hors tension l'interrupteur principal puis débranchez la prise de l'alimentation secteur avant de connecter ou de déconnecter les câbles. Lisez également le manuel de l'équipement à connecter.
• Veillez à ne pas confondre la borne d'entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles branchés aux bornes d'entrée et de sortie, vous pouvez causer des dysfonctionnements et d'autres problèmes.

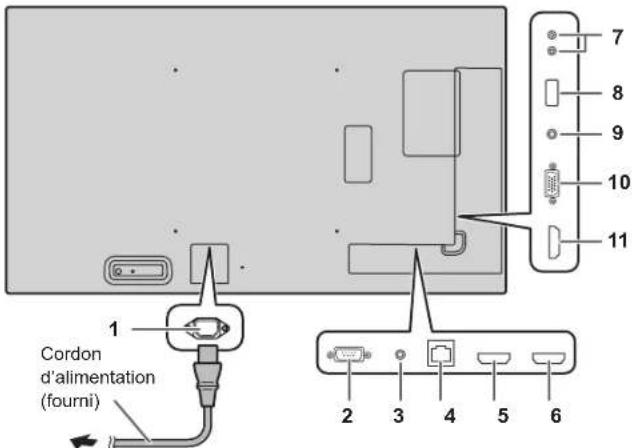

Cordon d'alimentation (fourni) 1 7 8 9 10 11 2 3 4 5 6

Vers la prise d'alimentation secteur

1. Borne d'entrée secteur
2. Borne d'entrée RS-232C
3. Borne de sortie IR
4. Borne LAN
5. Borne d'entrée HDMI3
6. Borne d'entrée HDMI2
7. Bornes de sortie audio
8. Port USB
9. Borne d'entrée audio
10. Borne d'entrée D-Sub
11. Borne d'entrée HDMI1

Conseils

- Les bornes d'entrée audio utilisées dans chaque mode d'entrée sont les suivantes.

Mode d'entrée Borne d'entrée audio
HDMI1 Borne d'entrée HDM	1
HDMI2 Borne d'entrée HDM	2
HDMI3 Borne d'entrée HDM	3
D-SUB Borne d'entrée audio
USB Port USB

• Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
• Adobe, Acrobat, et Acrobat Reader sont des marques déposées ou des marques commerciales de Adobe aux États-Unis et/ou dans d'autres pays.
• VESA est une marque déposée ou une marque commerciale de Video Electronics Standards Association aux États-Unis et/ou dans d'autres pays.
• Toutes les autres marques et les noms de produits sont des marques commerciales ou des marques déposées par les compagnies respectives.

Mise sous tension et hors tension

!Attention

• Mettez sous tension le moniteur d'abord avant de mettre sous tension l'ordinateur ou l'équipement de lecture.
• Lors de la mise hors tension et de la remise sous tension, ou lorsque vous appuyez sur l'interrupteur principal ou le bouton POWER, attendez toujours au moins 5 secondes. Un court intervalle peut entraîner un dysfonctionnement.

Mise sous tension de l'interrupteur principal

Interrupteur principal

Mode arrêt, lorsque interrupteur principal est en position arrêt.

!Attention

• La mise sous/hors tension doit être effectuée à l'aide de l'interrupteur principal. Ne branchez/débranchez pas le cordon d'alimentation ou ne mettez pas le disjoncteur sous/hors tension lorsque l'interrupteur principal est en position marche.
• Pour déconnecter complètement l'alimentation électrique, retirez la fiche principale de la prise.

Mise sous/hors tension

Appuyez sur le bouton POWER pour mettre sous/hors tension. Vous pouvez également mettre sous/hors tension en appuyant sur le bouton MONITOR ON/bouton MONITOR OFF de la télécommande.

POWER *** MONITOR ID SET OK OFF HDMI DP OPTION 1 2 3 4 • 5 6 7 8 9 • 0 CLEAR MUTE + MODE VOLUME 3R/HT SIZE PP/Pg?

[Vue de l'arrière] [Vue de face]

Bouton POWER Diode d'alimentation

État État du moniteur
Allumé en vert Power en	position marche
Allumé en orange	Power en position arrêt (état de veille*)
Clignotement en vert État d'attente du signal d'entrée

• Mode veille lorsque POWER SAVE MODE est réglé sur ON. Mode veille avec maintien de la connexion au réseau lorsque POWER SAVE MODE est réglé sur OFF. Mode veille avec maintien de la connexion au réseau permet au moniteur d'être allumé via réseau (LAN, RS-232C et HDMI CEC).
• Le réglage de SCHEDULE fait clignoter la diode d'alimentation alternativement en rouge et en orange dans l'état de veille.

■Mode de fonctionnement

Lorsque vous allumez votre moniteur pour la première fois, l'écran de réglage du mode de fonctionnement s'affiche.

Réglez le mode de fonctionnement sur MODE1 ou MODE2. MODE1 est le réglage recommandé et est conforme à la

"Configuration Normale" telle que définie dans le Règlement EcoDesign (2019/2021).

MODE1...Le réglage POWER MANAGEMENT ne peut pas être modifié. S'il n'y a aucun signal pendant environ 5 minutes, ce moniteur entre en mode veille.

OFF IF NO OPERATION et POWER SAVE MODE <MODE

ÉCO. D'ÉNERGIE> sont réglés sur ON.

Ces réglages ne peuvent pas être modifiés.

Si aucune action n'est accomplie pendant au moins

4 heures, ce moniteur se met automatiquement en mode veille. L'état de veille permet de réduire la consommation d'énergie.

MODE2...POWER MANAGEMENT <GESTION

ALIMENTATION> est réglé sur ON.

ÉCO. D'ÉNERGIE> sont réglés sur OFF.

Ces réglages peuvent être modifiés.

Après chaque réglage, il est possible d'effectuer des changements à partir de OPERATION MODE , situé dans le menu du moniteur. (Voir le MODE D'EMPLOI.)

■Réglage de la date/heure

• Si l'heure doit être réglée lorsque le moniteur est mis sous tension pour la première fois, l'écran de réglage de la date/heure apparaît. Réglez la date et l'heure.
• Assurez-vous que la date et l'heure sont réglées.
• Si l'heure doit être réglée lorsque le moniteur est mis sous tension pour la première fois, l'écran de réglage de la date/heure apparaît. Réglez la date et l'heure.
• Assurez-vous que la date et l'heure sont réglées.

Précautions pour le montage

(À l'attention des revendeurs et techniciens SHARP)

• L'installation, le démontage ou le déplacement du moniteur doit être fait par 2 personnes ou plus.
• Veillez à utiliser un support mural conçu ou prévu pour la fixation du moniteur.
• Ce moniteur est prévu pour être installé sur un mur ou un pilier en béton. Un travail de renforcement pourrait s'avérer
  nécessaire pour certains matériaux tels que le plâtre, un mince panneau de plastique ou le bois avant de commencer l'installation.
• Le mur sur lequel ce moniteur et le support doivent être installés doit pouvoir supporter, au moins, 4 fois son poids ou davantage. Installez de la manière qui convient le mieux en fonction du matériau et de la structure.
• Pour fixer un support de montage compatible avec VESA, utilisez des vis M6 de 10 mm à 12 mm plus longues que l'épaisseur du support de montage.

10 - 12 mm Vis (M6) Support de montage Fixation du moniteur

• N'utilisez pas de tournevis à percussion.
• Lorsque vous déplacez le moniteur, assurez-vous de le saisir par sa périphérie. Ne le tenez pas par l'écran. Cela risque d'endommager le produit, provoquer une panne ou des blessures.
• Après le montage, assurez-vous que le moniteur est bien fixé au mur ou au support, sans risque de relâche.
• N'utilisez pas de trous de vis autres que les trous de vis pour les supports de montage et situés à l'arrière du moniteur, pour l'installation.
• Consulter un distributeur SHARP agréé en cas d'utilisation d'un moniteur posé à plat sur une surface (quand un moniteur est basculé de 20 degrés ou plus par rapport à la perpendiculaire d'une surface horizontale), car le montage doit répondre à des conditions spécifiques.

Índice

[ESPAÑOL]
