РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PNHY501 SHARP

ПРЕДОСТЕРЕЖЕНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ ДАННОЕ ИЗДЕЛИЕ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. ВНИМАНИЕ! НЕ УДАЛЯЙТЕ КРЫШКУ, ЧТОБЫ СНИЗИТЬ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.ВНУТРИ ПРИБОРА НЕТ ДЕТАЛЕЙ, КОТОРЫЕ МОГУТ ОБСЛУЖИВАТЬСЯ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ СЕРВИСНЫХ ЦЕНТРОВ.Знак молнии со стрелкой на конце внутри треугольника предупреждает пользователя о наличии внутри корпуса неизолированного “опасного напряжения” такой величины, что оно представляет угрозу поражения электрическим током для людей.Восклицательный знак внутри треугольника предупреждает пользователя о наличии важных инструкций по эксплуатации и использованию (сервису) в литературе, которая поставляется в комплекте с изделием.ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМНЕ ОТКРЫВАТЬВо исполнение Статьи 5 Закона Российской Федерации “О защите прав потребителей”, а также Указа Правительства Российской Федерации №720 от 16 июня 1997 г. устанавливается срок службы данной модели – 5 лет с момента производства при условии использования в строгом соответствии с инструкцией по эксплуатации и применяемыми техническими стандартами.Импортер в России: ООО «Шарп Электроникс Раша»Адрес: Россия, 105120, Москва, 2-й Сыромятнический пер., 1Телефон: +7-495-899-00-77 Класс защиты от поражения электрическим током I Дата производства указана в серийном номере: SERIAL No. 01234567 Месяц1: Январь9: Сентябрь0: ОктябрьX: НоябрьY: Декабрь

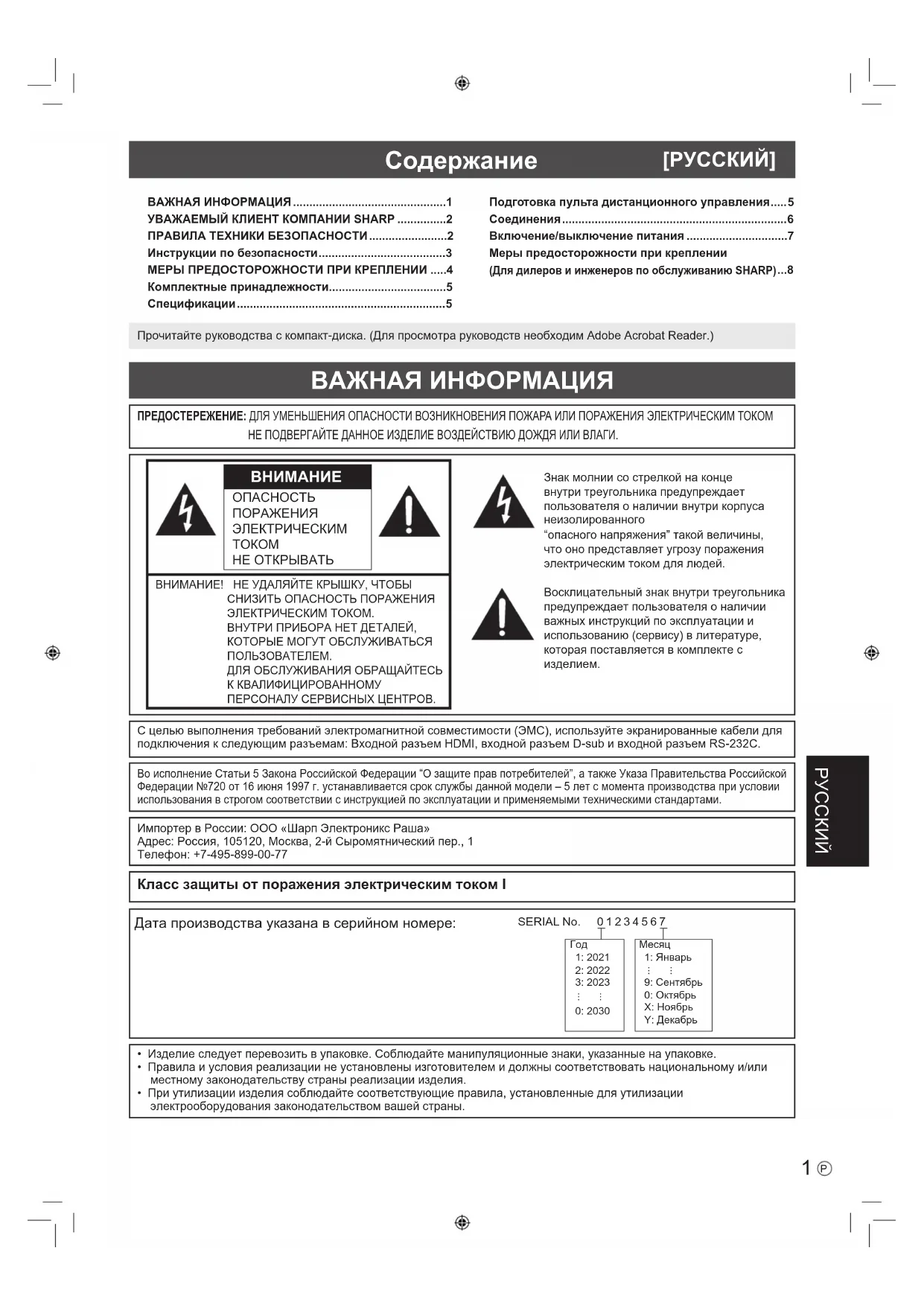

• ВАЖНАЯ ИНФОРМАЦИЯ p. 1
• УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARP p. 2
• ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ p. 2
• Инструкции по безопасности p. 3
• МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ p. 4
• Комплектные принадлежности p. 5
• Спецификации p. 5
• Подготовка пульта дистанционного управления p. 5
• Соединения p. 6
• Включение/выключение питания p. 7
• Меры предосторожности при креплении (Для дилеров и инженеров по обслуживанию SHARP) Прочитайте руководства c компакт-диска. (Для просмотра руководств необходим Adobe Acrobat Reader.)• Изделие следует перевозить в упаковке. Соблюдайте манипуляционные знаки, указанные на упаковке.• Правила и условия реализации не установлены изготовителем и должны соответствовать национальному и/или местному законодательству страны реализации изделия.• При утилизации изделия соблюдайте соответствующие правила, установленные для утилизации электрооборудования законодательством вашей страны.С целью выполнения требований электромагнитной совместимости (ЭМС), используйте экранированные кабели для подключения к следующим разъемам: Входной разъем HDMI, входной разъем D-sub и входной разъем RS-232C.2 p. 8

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ Электричество используется для выполнения многих полезных функций, но оно также может причинять травмы персоналу и быть причиной повреждения имущества в случае неправильного обращения с ним. Данное изделие спроектировано и произведено с обеспечением максимальной безопасности. Однако неправильная эксплуатация может привести к поражению электрическим током и/или возникновению пожара. В целях предотвращения потенциальной угрозы соблюдайте следующие инструкции по установке, эксплуатации и чистке данного изделия. Для обеспечения вашей безопасности и увеличения срока эксплуатации вашего ЖК монитора внимательно прочтите следующие правила, прежде чем приступать к эксплуатации данного изделия.

Прочтите инструкции – Прежде чем начать эксплуатацию изделия, необходимо прочесть и понять все инструкции по его эксплуатации.

2. Храните данное руководство в надежном месте – Данные инструкции по безопасности и эксплуатации следует

хранить в надежном месте, чтобы можно было обратиться к ним впоследствии.

3. Подчиняйтесь предостережениям – Все предостерегающие надписи и знаки, имеющиеся на изделии и в инструкции,

должны строго соблюдаться.

4. Следуйте инструкциям – Необходимо следовать всем инструкциям по эксплуатации.

5. Чистка – Прежде чем приступать к чистке изделия, необходимо достать вилку из розетки питания. Для чистки

изделия необходимо использовать сухую тряпку. Запрещается использовать для этих целей жидкие или аэрозольные чистящие средства. Не используйте загрязненную ткань. Этим вы можете повредить устройство.

6. Принадлежности – Запрещается использовать принадлежности, не рекомендованные производителем данного

изделия. Использование других принадлежностей может стать причиной несчастных случаев.

Вода и влага – Запрещается использовать изделия возле источников воды. Не размещайте монитор в месте, где на него может попасть вода. При размещении обратите внимание на оборудование, использующее в работе воду, например, кондиционер.

8. Вентиляция – Вентиляционные отверстия и другие отверстия в корпусе прибора предназначены для вентиляции.

Запрещается закрывать или блокировать эти вентиляционные отверстия или другие отверстия, поскольку недостаточная вентиляция может привести к перегреву и/или сокращению срока службы изделия. Запрещается устанавливать изделие на софу, ковер или другие аналогичные поверхности, поскольку они могут заблокировать вентиляционные отверстия. Запрещается устанавливать изделие в закрытых пространствах, таких как книжный шкаф или полка, если там не обеспечена надлежащая вентиляция, за исключением случаев, когда это предусмотрено в инструкции производителя.

9. Защита шнура питания – Шнур питания должен размещаться таким образом, чтобы на него не наступали люди и не

устанавливались какие-либо предметы.

10. ЖК панель, которая используется в данном изделии, изготавливается из стекла. Следовательно, она может

разбиться в случае, если изделие уронят или нанесут по нему удар. Проявляйте осторожность, чтобы вас не повредили осколки разбитого стекла в случае, если ЖК панель будет разбита.

11. Перегрузка – Запрещается перегружать розетки питания и/или удлинительные кабели. Перегрузка может привести к

пожару или поражению электрическим током.

12. Попадание внутрь корпуса предметов и жидкостей – Категорически запрещается вставлять какие-либо предметы

внутрь изделия через вентиляционные или другие отверстия. Внутрь изделия подается высокое напряжение, поэтому просовывание в его корпус через отверстие какого-либо предмета может привести к поражению электрическим током и/или короткому замыканию некоторых деталей. По той же причине запрещается допускать попадание внутрь изделия воды или других жидкостей.

13. Обслуживание – Запрещается заниматься обслуживанием изделия самостоятельно. Если вы будете снимать

крышки, то можете подвергнуться воздействию высокого напряжения и других опасных факторов. Обратитесь к квалифицированному обслуживающему персоналу для выполнения обслуживания.

14. Ремонт – Если произойдет что-либо из перечисленного ниже, извлеките из розетки питания вилку шнура питания и

обратитесь к квалифицированному обслуживающему персоналу за выполнением необходимых ремонтных работ. а. Поврежден шнур питания или вилка. b. В случае попадания в изделие жидкости или каких-либо других предметов. c. Когда изделие попало под дождь или в воду. d. Когда изделие не работает так, как это описано в инструкции по эксплуатации. Запрещается трогать органы управления помимо тех, что описаны в инструкциях по эксплуатации. Неправильная регулировка органов управления, которая не описана в инструкциях, может привести к повреждениям, для устранения которых зачастую требуется привлекать квалифицированных специалистов, которым приходится выполнять большой объем работ по регулировке. e. В случае, если изделие уронили или повредили. f. В случае, если в рабочем изделии наблюдаются какие-либо отклонения. Явные отклонения в работе изделия указывают на то, что требуется его обслуживание.

Запасные детали — Если для изделия потребуются запасные детали, убедитесь в том, что выполняющий обслуживание человек использует запасные детали, указанные производителем или аналогичные детали с такими же характеристиками и производительностью, как и оригинальные. Использование деталей, не рекомендованных производителем, может привести к возгоранию, поражению электрическим током или созданию других опасных ситуаций.

Проверки безопасности — После завершения работ по обслуживанию или ремонту попросите техника по обслуживанию произвести проверку безопасности, чтобы убедиться, что изделие находится в надлежащем рабочем состоянии.

17. Крепление на стену — При креплении изделия на стену необходимо убедиться в том, что оно установлено с

использованием метода, рекомендованного его производителем.

18. Источники тепла — Держите изделие вдали от источников тепла, таких как радиаторы, нагреватели, плиты и другое

оборудование, генерирующее тепло (включая усилители).

19. Батарейки — Неправильное использование батареек может привести к их взрыву или возгоранию. Протекание

батареек может вызвать коррозию оборудования, испачкать ваши руки или повредить одежду. Чтобы избежать подобных проблем, строго выполняйте перечисленные ниже требования техники безопасности:

• Используйте только рекомендуемый тип батареек.

• В соответствии с инструкциями в отсеке для батареек вставьте поставляемые батарейки, правильно сориентировав их стороны с знаками (+) и (-).

• Не используйте одновременно старые и новые батарейки.

• Не используйте батарейки различных типов. Напряжение батареек одинаковой формы может отличаться.

• Оперативно заменяйте разрядившуюся батарейку новой. Благодарим вас за приобретение ЖК монитора SHARP. Для обеспечения безопасности и многолетней беспроблемной эксплуатации приобретенного вами изделия внимательно прочтите правила по технике безопасности перед тем, как начать его эксплуатацию. УВАЖАЕМЫЙ КЛИЕНТ КОМПАНИИ SHARPРУССКИЙ

Инструкции по безопасности

Запрещается использовать монитор в запыленных местах, местах с высокой влажностью или же там, где монитор может соприкасаться с маслами или паром. Монитор нельзя использовать в присутствии едких газов (диоксида серы, сероводорода, диоксида азота, хлора, аммиака, озона и т.п.), поскольку это может стать причиной возгорания. - Следите за тем, чтобы монитор не соприкасался с водой или другими жидкостями. Следите за тем, чтобы никакие предметы, такие как скрепки для бумаги, иголки, заколки, не попадали внутрь корпуса монитора, поскольку это может стать причиной пожара или привести к поражению электрическим током.

Запрещается устанавливать монитор сверху неустойчивых предметов или же в местах, где не гарантируется его безопасность. Запрещается подвергать монитор воздействию сильных ударов или вибрации. Если монитор упадет или опрокинется, это может его повредить. - Запрещается использовать монитор вблизи нагревательного оборудования или в тех местах, где он может подвергаться воздействию высокой температуры, поскольку это может привести к его избыточному нагреву и, как результат, к возгоранию. - Не используйте монитор в местах, где на него могут попадать солнечные лучи. Эксплуатация под прямыми солнечными лучами несет опасность деформации корпуса монитора и его неисправности. - Обязательно полностью удалите всю пыль и мусор, скопившиеся в вентиляционном отверстии. Накопление пыли в вентиляционном отверстии или внутри монитора может привести к чрезмерному нагреванию, возникновению пожара или неполадок в работе. Рекомендуем обратиться к авторизованному представителю или в сервисный центр SHARP для очистки внутренней части монитора. - Розетка питания должна находиться вблизи оборудования таким образом, чтобы к ней обеспечивался беспрепятственный доступ. Сетевой шнур - Используйте только тот шнур питания, который поставляется вместе с монитором. - Запрещается повреждать сетевой шнур или ставить на него тяжелые предметы, растягивать его или сильно изгибать. Его также нельзя наращивать. Повреждение шнура может привести к пожару или поражению электрическим током. - Не используйте шнур питания с блоком розеток. Наращивание шнура питания может привести к пожару по причине его перегрева. - Запрещается вынимать или вставлять вилку сетевого шнура в розетку мокрыми руками. Это может привести к поражению электрическим током. - Извлекайте вилку шнура питания из розетки, если изделие не эксплуатируется длительное время. - Запрещается чинить шнур питания в случае его поломки или нарушений в работе. Обратитесь за помощью к обслуживающему персоналу.

Если вы предполагаете не пользоваться пультом дистанционного управления длительное время, извлеките из него батарейки.

• Если жидкость из батарейки попала на вашу кожу или одежду, немедленно и тщательно промойте их. Если жидкость попала вам в глаза, тщательно промойте их, но не трите, и немедленно обратитесь к врачу. Попадание жидкости из батарейки в глаза или на одежду может вызвать раздражение кожи или повредить глаз.

20. Использование монитора не должно сопровождаться созданием фатальных угроз или же опасностей, которые

могут непосредственно привести к смерти, получению травм, серьезных физических повреждений или потерь, включая управление ядерной реакцией в ядерных установках, медицинских системах поддержания жизни, а также управление запусками ракет в системах вооружений.

21. Не следует в течение длительного времени находиться в контакте с нагревающимися деталями изделия. Это может

привести к возникновению низкотемпературных ожогов.

22. Не изменяйте этот продукт.

ПРЕДУПРЕЖДЕНИЕ: Данное изделие соответствует нормам класса «А». В домашних условиях оно может вызывать радиопомехи, в случае возникновения которых может потребоваться принятие соответствующих мер. Аппарат с конструкцией КЛАССА I следует подключать к ОСНОВНОЙ розетке, соединенной с защитным заземлением. РИСК НАРУШЕНИЯ СТАБИЛЬНОСТИ Если монитор установлен на недостаточно стабильной поверхности, это может быть опасным, так как он может упасть. Многие травмы, особенно детей, можно предотвратить с помощью следующих простых мер предосторожности:

• использование настенных кронштейнов или опор, рекомендованных производителем монитора;

• использование только тех предметов мебели, которые могут выдержать вес монитора;

• монитор не должен нависать над краем предмета мебели, на котором он установлен;

• монитор не следует устанавливать на высокие предметы (например, шкафы или стеллажи) без соответствующего крепления предмета мебели и монитора к подходящей основе;

• монитор не следует ставить на ткань или другие материалы, находящиеся между монитором и предметом мебели;

• объясняйте детям, что забираться на мебель, чтобы достать до монитора или его частей, может быть опасно;

• это оборудование не предназначено для использования в местах, где вероятно присутствие детей без присмотра. Особые меры безопасности для детей - Не позволяйте детям забираться на монитор или играть рядом с ним. - Не устанавливайте монитор на мебели, которая может использоваться в качестве ступеней (например, комод). - Помните, что дети выражать бурные эмоции во время просмотра программ, особенно на огромном мониторе. Монитор следует устанавливать в месте, где дети не смогут его двигать, тянуть или уронить. - Все шнуры и кабели должны быть подведены таким образом, чтобы любопытные дети не могли их тянуть и хвататься за них.4

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ КРЕПЛЕНИИ

• Монитор предназначен для эксплуатации в помещении.

• Требуется крепежный кронштейн, соответствующий спецификации VESA.

• Поскольку монитор имеет большой вес, проконсультируйтесь с дилером перед его установкой, снятием или перемещением.

• Крепление монитора к стене требует специальных навыков, поэтому такая работа должна выполняться специалистами компании SHARP. Вам не следует предпринимать попыток сделать эту работу самостоятельно. Наша компания не несет какой-либо ответственности за несчастные случаи или травмы, вызванные плохим монтажом или неправильным обращением.

• Монитор должен использоваться перпендикулярно по отношению к поверхности, на которой он установлен. При необходимости монитор может быть наклонен на 20 градусов вверх или вниз.

• Данный монитор должен эксплуатироваться при температуре окружающей среды от 0°C до 40°C. Обеспечьте вокруг монитора достаточно пространства, чтобы предотвратить накопление тепла внутри его

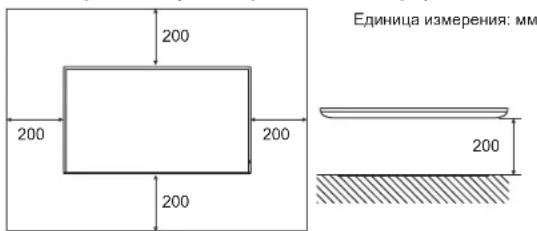

Для монитора в горизонтальной ориентации Единица измерения: мм Единица измерения: мм

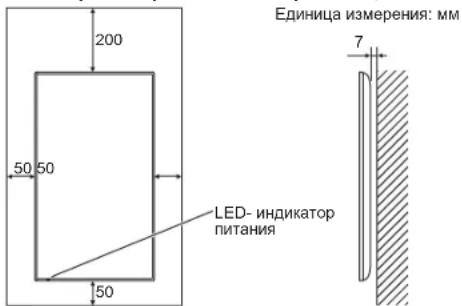

ля монитора в вертикальной ориентации

• Если сложно обеспечить достаточное пространство по той или иной причине, например, из-за того, что монитор устанавливается внутри кожуха, или из-за того, что температура окружающей среды выходит за диапазон от 0°C до 40°C, установите вентилятор или примите другие меры для того, чтобы температура окружающей среды находилась в пределах требуемого

• Запрещается блокировать вентиляционные отверстия монитора. Рост температуры внутри корпуса монитора может привести к его неправильному функционированию.

• Запрещается размещать монитор на устройствах, генерирующих тепло.

• При установке монитора в вертикальной ориентации придерживайтесь следующих рекомендаций. Несоблюдение этих рекомендаций может привести к возникновению неисправностей. - Устанавливайте монитор таким образом, чтобы LED- индикатор питания располагался на нижней стороне.

Установите THERMAL SENSOR SETTING <УСТ. ТЕПЛ. ДАТЧИКА.> в меню SETUP <УСТАНОВКА> в PORTRAIT <ПОРТРЕТ>. (Cм. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.) - Обязательно закрепите шнур питания (входит в поставку) при помощи соответствующего зажима кабеля (с креплением). При зажиме шнура питания, старайтесь не подвергать воздействию шнур питания. Не перегибайте шнур питания чрезмерно. Шнур питания Зажим кабел

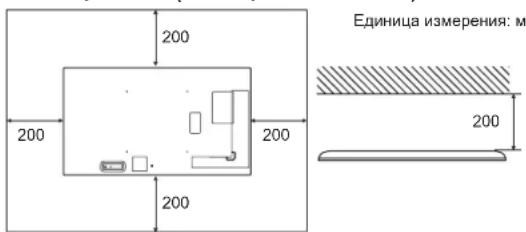

Монтаж монитора плоскопараллельно на поверхности

• При использовании монитора, расположенного плоскопараллельно на поверхности (если монитор наклонен на 20 градусов или больше вверх или вниз от перпендикуляра по отношению к горизонтальной поверхности), обратитесь за консультацией к авторизованному дистрибьютору SHARP, поскольку для этого требуются определенные условия монтажа. Придерживайтесь следующих положений. Несоблюдение следующих положений может привести к нарушениям в работе устройства. - Установите THERMAL SENSOR SETTING <УСТ. ТЕПЛ. ДАТЧИКА.> в меню SETUP <УСТАНОВКА> на FACE UP <ВВЕРХ> или FACE DOWN <ВНИЗ>. (Cм. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.)

Монитор используйте в диапазоне температур окружающей среды от 0°C до 30°C. Обеспечьте расстояние 200 мм или более между монитором и потолком или другими монтажными поверхностями и окружающими предметами во избежание аккумуляции тепла внутри. В случае, если сложно предоставить для монитора достаточно свободного места, или же если температура внешней среды находится вне диапазона от 0°C до 30°C, установите вентилятор или же примите другие меры для поддержания температуры окружающей среды в пределах требуемого диапазона. Для монитора, расположенного плоскопараллельно на поверхности (по направлению вверх)

ля монитора, расположенного плоскопараллельно

на поверхности (по направлению вниз)

Единица измерения: мм Единица измерения: мм - Не нажимайте сильно на ЖК панель и не подвергайте его любого рода другим воздействиям.5

Комплектные принадлежности Подготовка пульта дистанционного управления

1. Положите палец на часть, обозначенную ▲, а затем снимите крышку.

2. В соответствии с инструкциями в отсеке для батареек вставьте батарейки (R03 или LR03 (тип “ААА”) x 2),

правильно сориентировав их стороны со знаками (+) и (-).

В случае отсутствия какого-либо компонента, свяжитесь со своим дилером.

Монитор с жидкокристаллическим дисплеем: 1

Пульт дистанционного управления: 1

Батарейка пульта дистанционного управления: 2

Компакт-диск (Компакт-диск с сервисными программами для Windows): 1

Руководство по установке (это руководство): 1

Наклейка с логотипом: 1

Крышка флэш-накопителя USB: 1

Фиксирующий винт крышки флэш-накопителя USB: 2

• Права собственности на программы, содержащиеся на компакт-диске с утилитами, принадлежат корпорации SHARP Corporation. Запрещается воспроизводить их без ее разрешения.

• Для защиты окружающей среды! Запрещается выбрасывать батарейки в домашний мусор. Следуйте инструкциям по утилизации, действующим там, где вы проживаете. Модель PN-HS551 PN-HY551 PN-HS501 PN-HY501 PN-HS431 PN-HY431 Требование к электропитанию AC 100 - 240 В, 2,1 A, 50/60 Гц AC 100 - 240 В, 1,8 A, 50/60 Гц AC 100 - 240 В, 1,7 A, 50/60 Гц AC 100 - 240 В, 1,3 A, 50/60 Гц AC 100 - 240 В, 1,6 A, 50/60 Гц AC 100 - 240 В, 1,2 A, 50/60 Гц Рабочая температура * 0°C - 40°C Рабочая влажность 20% - 80% (без конденсации) Температура хранения от -20°C до 60°C Относительная влажность хранения 10% - 90% (не допускаются хранение и транспортировка в состоянии конденсации) Срок хранения Не установлен Потребляемая мощность 190 Вт 150 Вт 110 Вт 140 Вт 100 Вт Размеры (исключая выступы) (мм) Прибл. 1241,8 (Ш) x 63,5 (Г) x 712,6 (В) Прибл. 1128,4 (Ш) x 63,5 (Г) x 649 (В) Прибл. 973 (Ш) x 63,5 (Г) x 561,2 (В) Вес (кг) Прибл. 18,0 Прибл. 15,0 Прибл. 11,5

• При использовании монитора, расположенного плоскопараллельно на поверхности (если монитор наклонен на более чем 20 градусов вверх или вниз от перпендикуляра по отношению к горизонтальной поверхности), используйте монитор при температуре от 0°C до 30°C. Температурные условия могут отличаться при использовании монитора с дополнительным оборудованием, рекомендованным SHARP. В подобных случаях следует ознакомиться с температурными условиями, рекомендованными производителем дополнительного оборудования. В соответствии с нашей политикой постоянного улучшения наших изделия, корпорация SHARP оставляет за собой право вносить изменения в дизайн и спецификации изделия без предварительного уведомления. Указанные значения технических характеристик являются номинальными значениями среднестатистического прибора. Возможны некоторые отклонения от этих значений у отдельных приборов

• Проверьте, что вы выключили главный выключатель питания и вынули вилку из розетки питания, прежде чем присоединять/отсоединять кабели. Также прочтите руководство пользователя того оборудования, которое будет подсоединяться.

• Будьте внимательны и не перепутайте при подсоединении кабелей входной и выходной разъемы. Если кабели, подсоединенные к входному и выходному разъемам, будут случайно перепутаны, это может стать причиной возникновения неисправностей и других проблем. Шнур питания (входит в поставку) Для розетки питания

В каждом из режимов входа используются следующие входные разъемы. Режим ввода Входной разъем аудио HDMI1 Входной разъем HDMI1 HDMI2 Входной разъем HDMI2 HDMI3 Входной разъем HDMI3 D-SUB Входной разъем аудио USB USB-порт

• Термины HDMI и HDMI High-Denition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.

• Adobe, Acrobat и Acrobat Reader являются или зарегистрированными торговыми марками, или торговыми марками Adobe в Соединенных Штатах и/или в других странах.

• VESA является или зарегистрированной торговой маркой, или торговой маркой Video Electronics Standards Association в Соединенных Штатах и/или в других странах.

• Все другие бренды и названия продуктов являются торговыми марками и зарегистрированными торговыми марками соответствующих владельцев.

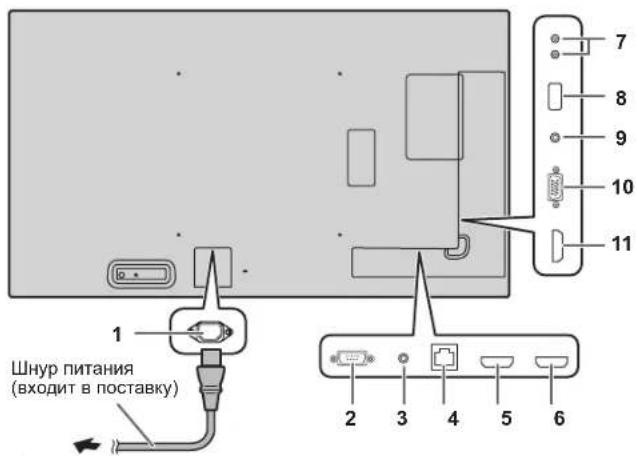

1. Входной разъем питания переменного тока

2. Входной разъем RS-232C

3. Выходной разъем ИК-сигнала

5. Входной разъем HDMI3

6. Входной разъем HDMI2

7. Выходные разъемы аудио

9. Входной разъем аудио

10. Входной разъем D-Sub

11. Входной разъем HDMI17

Включение/выключение питания

• Включите монитор до того, как будет включен компьютер или устройство воспроизведения.

• При отключении питания главным выключателем питания или кнопкой POWER повторное включение должно осуществляться не раньше чем через 5 секунд. Небольшой интервал может привести к возникновению неисправности. Подключение электропитания Главный выключатель

Режим выключения, когда выключено главное питание.

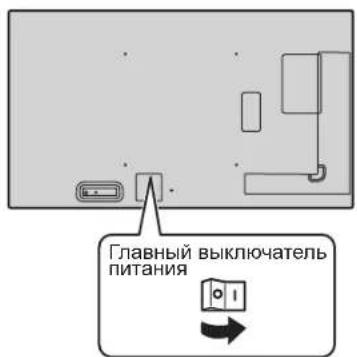

• Питание должно включаться и выключаться с помощью главного выключателя питания. Не подсоединяйте/ отсоединяйте шнур питания и не меняйте положение выключателя, когда главный выключатель питания находится во включенном положении.

• Для полного отключения питания выдерните шнур

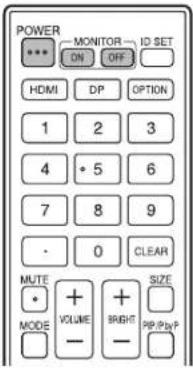

Включение/выключение питания Нажмите кнопку POWER для включения или выключения

Включать или выключать питание можно также клавишей MONITOR ON/MONITOR OFF на дистанционном пульте управления. [Вид сзади] [Вид спереди]

Состояние Статус монитора Зеленое свечение Питание вкл. Оранжевое свечение Питание выкл. (Состояние ожидания*) Мигает зеленым цветом Состояние ожидания входного

• Режим ожидания, когда для POWER SAVE MODE <ЭНЕРГОСБЕРЕГ. РЕЖИМ> установлен на ON <ВКЛ>. Сетевой режим ожидания, когда для POWER SAVE MODE <ЭНЕРГОСБЕРЕГ. РЕЖИМ> установлен на OFF <ВЫКЛ>. Сетевой режим ожидания позволяет включать монитор по сети (LAN, RS-232C и HDMI CEC).

• При настройке SCHEDULE <ГРАФИК ВКЛ/ВЫКЛ ПИТ.> LED- индикатор питания мигает в состоянии ожидания попеременно красным и оранжевым цветом.8

Меры предосторожности при креплении (Для дилеров и инженеров по обслуживанию SHARP)

• При установке, снятии или перемещении монитора следует убедиться, что эту работу выполняют не менее 2 человек.

• Убедитесь, что вы используете настенный кронштейн, спроектированный или предназначенный для крепления данного монитора.

• Данный монитор проектировался для установки на бетонные стены или колонны. Для крепления к конструкциям из других материалов, таких как оштукатуренные стены/тонкие пластмассовые панели/ деревянные панели, необходимо до установки выполнить определенные работы по их укреплению.

Данный монитор и крепежные кронштейны должны устанавливаться на стену, которая может выдержать как минимум 4-кратный вес монитора. Установку необходимо выполнять, используя подходящий для материала и конструкции метод.

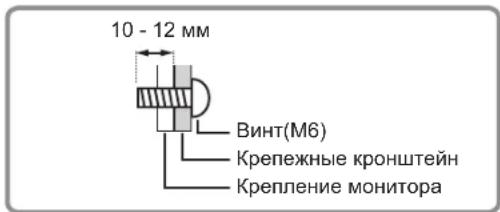

• Для крепления кронштейнов, совместимые со стандартом VESA следует использовать винты М6, длина которых на

10 - 12 мм больше толщины крепежного кронштейна.

Винт(М6) Крепежные кронштейн Крепление монитора

• Запрещается использовать ударные инструменты.

• При перемещении монитора держите его только по периметру. Не хватайтесь за экран. Это может привести к повреждению изделия, его неисправности или к травмированию людей.

• После установки убедитесь в том, что монитор надежно закреплен на стене и в креплении.

• Запрещается использовать для установки какие-либо другие отверстия для крепежных винтов, за исключением отверстий винтов для крепежных кронштейнов, расположенных на задней части монитора.

• При использовании монитора, расположенного плоскопараллельно на поверхности (если монитор наклонен на 20 градусов или больше вверх или вниз от перпендикуляра по отношению к горизонтальной поверхности), обратитесь за консультацией к авторизованному дистрибьютору SHARP, поскольку для этого требуются определенные условия

Рабочий режим Когда монитор включен первый раз после отгрузки с завода, будет отображен экран настройки режима работы. Установите MODE1 <РЕЖИМ1> или MODE2 <РЕЖИМ2>. MODE1 <РЕЖИМ1> является рекомендуемой настройкой и соответствует требованиям к “Обычной конфигурации”, установленным в Регламенте по EcoDesign (2019/2021). MODE1 <РЕЖИМ1> ............ Настройку POWER MANAGEMENT <УПРАВЛЕНИЕ ПИТАНИЕМ> изменить невозможно. При отсутствии сигнала в течение прибл. 5 минут данном монитор автоматически переходит в режим ожидания. Опции OFF IF NO OPERATION <ВЫКЛ. ПРИ НЕИСПОЛЬЗ.> и POWER SAVE MODE <ЭНЕРГОСБЕРЕГ. РЕЖИМ> установлены на ON

Эти настройки не могут быть изменены. Если нет работы в течение 4 часов или более, данном монитор автоматически входит в режим ожидания. Потребление энергии в состоянии ожидания также минимизировано. MODE2 <РЕЖИМ2> ............ Опция POWER MANAGEMENT <УПРАВЛЕНИЕ ПИТАНИЕМ> установлена на ON <ВКЛ>. Опции OFF IF NO OPERATION <ВЫКЛ. ПРИ НЕИСПОЛЬЗ.> и POWER SAVE MODE <ЭНЕРГОСБЕРЕГ. РЕЖИМ> установлены на OFF

Эти настройки могут быть изменены. Даже после настройки возможно сделать изменения, используя пункт OPERATION MODE <РАБОЧИЙ РЕЖИМ>, находящейся в меню монитора. (Cм. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.)

Настройка даты/времени

• Если требуется ввести время при первом включении монитора, появляется экран настройки даты/времени. Установите дату и время.

• Обязательно установите дату и время.Printed in China Imprimé en Chine Impreso en China Gedruckt in China Отпечатано в Китае (1)
