MODE D'EMPLOI CMCG450B Craftsman

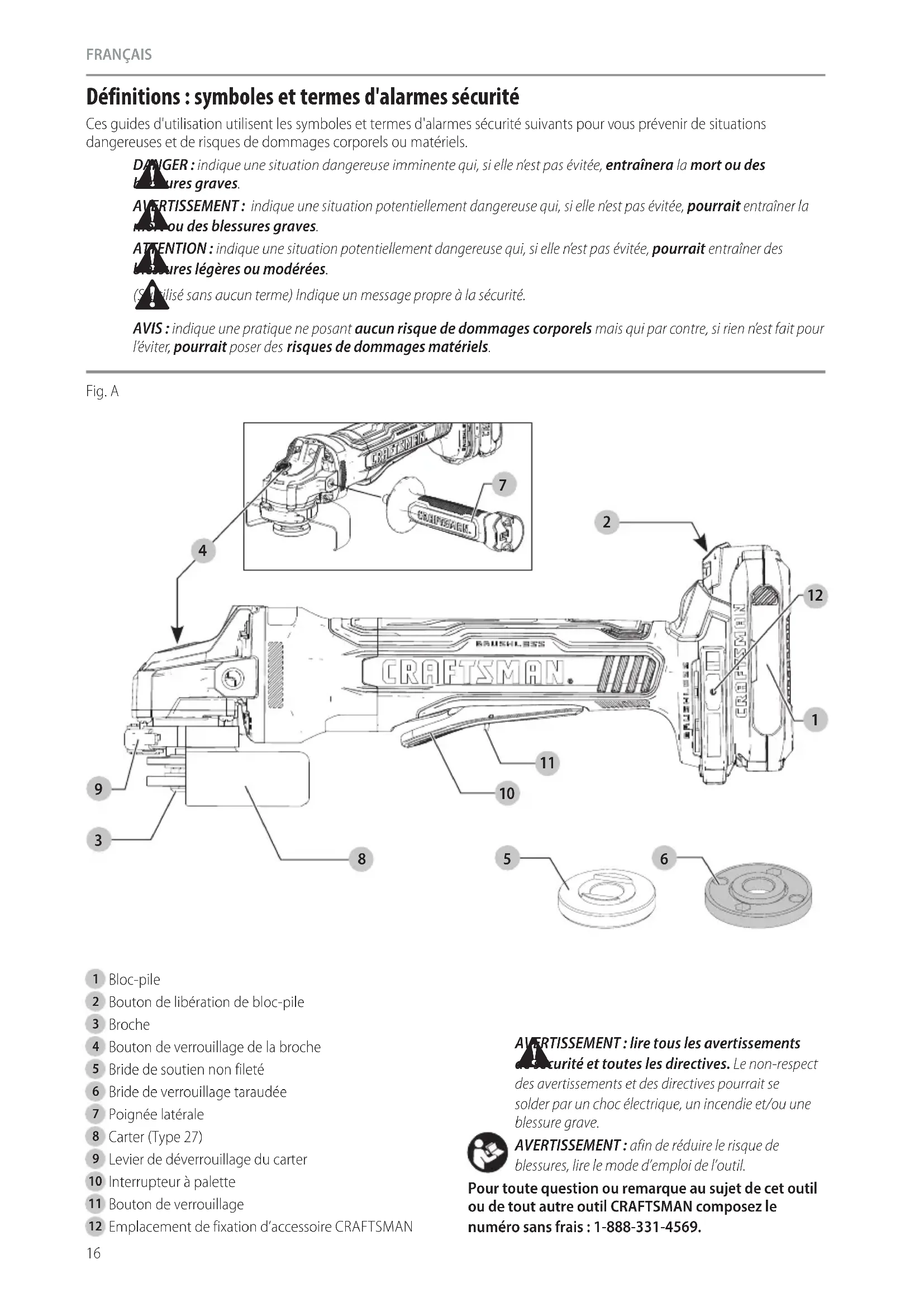

Définitions: symboles et termes d'alarmessécurité Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations dangereuses et de risques de dommages corporels ou matériels.

DANGER : indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.

ATTENTION : indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères oumodérées.

(Si utilisé sans aucun terme) Indique un message propre à la sécurité. AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. Français (traduction de la notice d’instructions originale)

AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil. Pour toute question ou remarque au sujet de cet outil ou de tout autre outil CRAFTSMAN composez le numéro sans frais : 1-888-331-4569. Fig. A

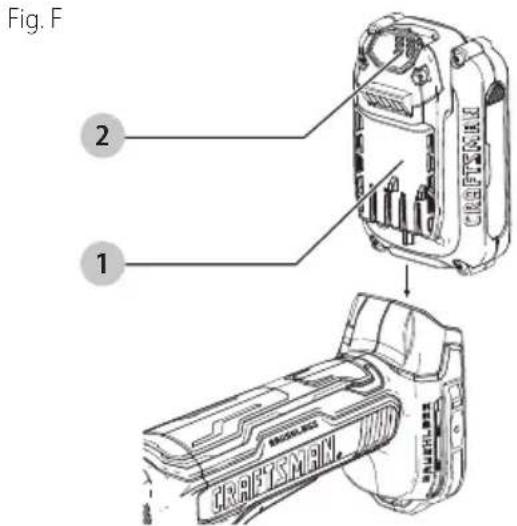

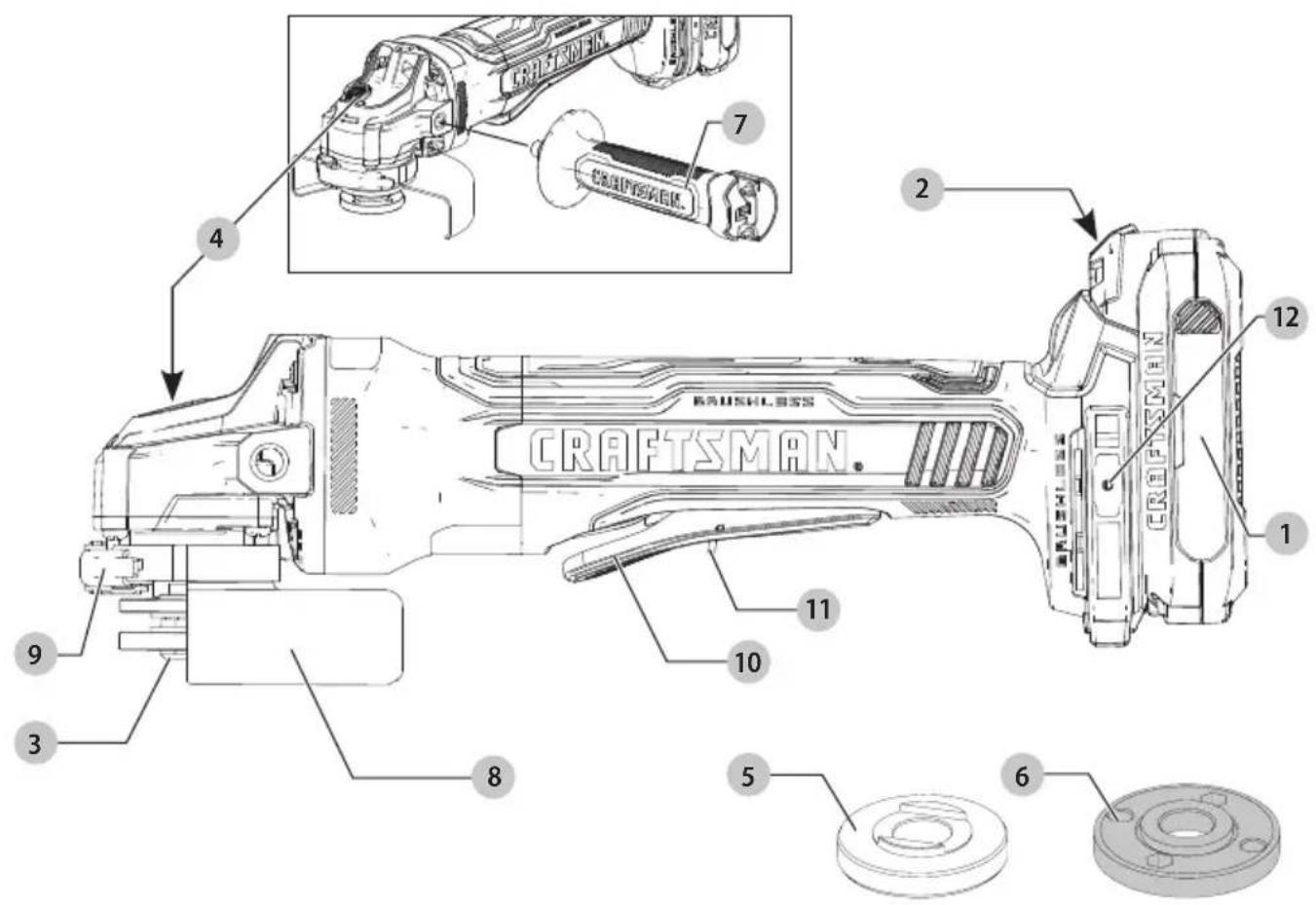

Bouton de libération de bloc-pile

Bouton de verrouillage de la broche

Bride de soutien non fileté

Bride de verrouillage taraudée

Levier de déverrouillage du carter

Interrupteur à palette

Bouton de verrouillage

cette application. L’utilisation d’une rallonge conçue pour l’extérieur réduira les risques de chocélectrique. f ) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporellesgraves. b ) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessurescorporelles. c ) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer unaccident. d ) Retirer toute clé de réglage ou clé avant de démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessurescorporelles. e ) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situationsimprévues. f ) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les piècesmobiles. g ) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par lespoussières. h ) Ne pas laisser votre connaissance acquise suite l’utilisation fréquente des outils vous permettre de baisser la garde et ignorer les principes de

AVERTISSEMENT : lisez tous les avertissements

de sécurité, toutes les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique. Ne pas suivre toutes les instructions comprises aux présentes peut conduire à un choc électrique, un incendie et/ou des blessuresgraves.

USAGEULTÉRIEUR Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices auxaccidents. b ) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou lesvapeurs. c ) Éloigner les enfants et les personnes à proximité pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à laprise. b ) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à laterre. c ) Ne pas exposer les outils électriques à la pluie ou à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de chocélectrique. d ) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de chocélectrique. e ) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à Meuleuse 115 mm (4-1/2 po) 20Vmax* CMCG450, CMCG450BLWFRAnçAis

Avertissements de sécurité communs pour les opérations de meulage, de sablage, de nettoyage avec une brosse a ) Cet outil puissant est conçu pour fonctionner comme un outil de meulage, de sablage ou de nettoyage avec une brosse. Lisez tous les avertissements de sécurité, toutes les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique. Ne pas suivre toutes les instructions comprises aux présentes peut conduire à un choc électrique, un incendie et/ou des blessuresgraves. sécurité de l’outil. Un acte irréfléchi peut causer une blessure grave en une fraction de seconde.

4) Utilisation et entretien d’un

outilélectrique a ) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu. b ) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit êtreréparé. c ) Débranchez la fiche de la prise électrique et, si amovible, retirez le bloc-piles de l’outil avant d’effectuer tout ajustement, changement et entreposage de celui-ci. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outilélectrique. d ) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d’utilisateursinexpérimentés. e ) Gardez les poignées et surfaces d’emprise propres et libres de tout produit lubrifiant. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques malentretenus. f ) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àmaîtriser. g ) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu estdangereuse. h ) Garder vos mains et les surfaces de prise sèches, propres et libres de graisse et de poussière. Les mains et les surfaces de prise glissante ne permettent pas la manutention et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation d’un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s’il est utilisé avec un autre type de b loc-piles. b ) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet. L’utilisation de tout autre bloc-piles risque de causer des blessures ou unincendie. c ) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles risque de provoquer des brûlures ou unincendie. d ) En cas d’utilisation abusive, le liquide peut gicler hors du bloc-piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux. Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou desbrûlures. e ) Ne pas utiliser de bloc-piles ou outil qui a été endommagé ou modifié. Les unités endommagées ou modifiées peuvent avoir une réaction imprévisible résultant en un incendie, une explosion ou un potentiel de blessure. f ) Ne pas exposer de bloc-piles ou l’outil aux flammes ou à des températures excessives. L’exposition aux flammes ou à une température au-dessus de 129°C (265°F) pourrait causer uneexplosion. g ) Suivre toutes les instructions de recharge et ne rechargez pas le bloc-piles ou l’outil à des températures hors de la plage de température indiquée dans les instructions. Une recharge non conforme ou à une température hors des limites spécifiées peut endommager les piles et augmenter le risque d’incendie.

a ) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outilélectriques. b ) Ne jamais réparer des blocs-piles endommagés. La réparation de blocs-piles doit seulement être effectuée par le fabricant ou les fournisseurs de serviceautorisé.FRAnçAis

b ) Les opérations comme le polissage et la coupe ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l’outil n’a pas été conçu peuvent créer un danger et causer une blessurecorporelle. c ) Ne pas utiliser d’accessoire non conçu spécifiquement pour cet outil ou qui n’aurait pas reçu une approbation spécifique du fabricant de l’outil. En effet, il est parfois possible de fixer un accessoire à l’outil électrique; toutefois, cela ne garantit pas une utilisationsécuritaire. d ) Le régime nominal de l’accessoire doit être au moins égal au régime maximal inscrit sur l’outil électrique. Les accessoires soumis à un régime plus élevé que celui pour lequel ils sont conçus peuvent se briser et êtreprojetés. e ) Le diamètre externe et l’épaisseur de l’accessoire doivent être adéquats pour la capacité de l’outil électrique. Il est impossible de protéger l’utilisateur d’un bris d’accessoire de mauvais calibre ou de le maîtrisercorrectement. f ) Les raccords filetés d’accessoires doivent correspondre au filetage de la broche de la meuleuse. Pour les accessoires à installation par brides, l’alésage central de l’accessoire doit correspondre au diamètre de référence de la bride. Les accessoires ne correspondant pas au dispositif d’installation de l’outil électrique ne tourneront pas correctement, vibreront de façon excessive et pourront causer la perte de contrôle del’outil. g ) Ne jamais utiliser un accessoire endommagé. Avant toute utilisation, inspecter la meule abrasive à la recherche d’éclats et de fissures; le tampon pour tout signe de fissures, déchirures ou d’usure excessive; et la brosse métallique, pour déceler s’il y a des fils métalliques fissurés ou détachés. En cas de chute de l’outil ou de l’accessoire, les inspecter à la recherche de dommages ou insérer un accessoire non endommagé. Après l’inspection et l’insertion d’un accessoire, se positionner (l’utilisateur ou quiconque aux alentours) hors du plan de rotation de l’accessoire et faire tourner, pendant une minute, l’outil électrique à plein régime, à vide. Normalement, tout accessoire endommagé se brisera au cours de cette période d’essai. h ) Porter un équipement de protection individuelle. Utiliser un masque facial, des lunettes de sécurité ou des lunettes protectrices en fonction de l’application. Au besoin, porter un masque antipoussières, des protecteurs auditifs, des gants et un tablier d’atelier capable d’arrêter de petits fragments d’abrasifs ou de pièces. La protection oculaire doit être en mesure d’arrêter tout débris produit par les diverses opérations et le masque antipoussières ou le respirateur, de filtrer les particules produites par l’opération en cours. Une exposition prolongée à un bruit d’intensité élevée pourrait causer une perteauditive. i ) Éloigner tout observateur à une distance sécuritaire de la zone de travail. Toute personne qui pénètre dans la zone de travail devra également porter un équipement de protection individuelle. Il est possible qu’un fragment de pièce ou un accessoire brisé soit projeté et provoque des blessures au-delà de la zone immédiate detravail. j ) Tenir l’outil électrique par les surfaces isolées prévues à cet effet pendant toute utilisation où l’organe de coupe pourrait entrer en contact avec des fils électriques cachés. Tout contact de l’organe de coupe avec un fil sous tension mettra les parties métalliques exposées de l’outil électrique sous tension et électrocuteral’utilisateur. k ) Ne jamais déposer l’outil électrique avant l’immobilisation complète de l’accessoire. L’accessoire en mouvement risquerait de mordre dans la surface et de projeter l’outilélectrique. l ) Mettre l’outil hors tension pour tout déplacement de celui-ci par l’utilisateur. Un contact accidentel avec l’accessoire en mouvement pourrait happer les vêtements de l’opérateur et projeter l’accessoire contre soncorps. m ) Nettoyer régulièrement les évents de l’outil électrique. Le ventilateur du moteur aspirera la poussière à l’intérieur du boîtier. Une accumulation excessive de poudre métallique représente un danger d’origineélectrique. n ) Ne pas faire fonctionner l’outil électrique à proximité de matières inflammables. Les étincelles produites risquent de lesenflammer. o ) Ne pas utiliser d’accessoires qui exigent l’utilisation d’un liquide de refroidissement. L’utilisation d’eau ou de tout autre liquide de refroidissement pourrait se solder par une électrocution ou une secousseélectrique. p ) Ne jamais utiliser de meules de type11 (boisseau conique) sur cet outil. L’utilisation d’accessoires inadéquats peut se solder par desblessures. q ) Utilisez toujours la poignée auxiliaire. Serrez la poignée de façon sécuritaire. La poignée auxiliaire doit toujours être utilisée pour maintenir le contrôle de l’outil en tout temps. r ) Au démarrage de l’outil avec une meule ou une brosse métallique neuve, ou après l’avoir changée, maintenir l’outil dans un espace sécuritaire et le laisser tourner une minute. Si le disque était affecté d’une fêlure ou d’un défaut caché, il éclaterait en moins d’une minute. Si des fils de la brosse métallique étaient lâches, cela serait alors détecté. Ne jamais démarrer l’outil lorsque quelqu’un se tient directement devant le disque, y compris l’utilisateur. s ) Pour éviter que le bout de la broche ne touche le fond du trou du produit abrasif, utiliser desFRAnçAis

accessoires avec un trou fileté d’une profondeur d’au moins 21 mm. L’utilisation d’un accessoire dont la profondeur du filetage n’est pas suffisante risque de causer des dommages au produit abrasif et des blessures à l’utilisateur ou à des personnes à proximité. t ) Le diamètre de l’axe des meules regroupées, des brides, des plaques de presse ou de tout autre accessoire doit s’ajuster à la tige de l’outil électrique. Les accessoires ayant des alésages centraux qui ne correspondent pas au matériel de montage de l’outil électrique manqueront d’équilibre, vibreront de façon excessive. u ) Utiliser des pinces ou tout autre moyen pratique de soutenir et de fixer solidement la pièce sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps n’est pas suffisamment stable et risque de provoquer une perte de maîtrise de l’outil. Causes de l’effet de rebond et prévention par l’opérateur L’effet de rebond est une réaction soudaine d’une meule, d’un tampon, d’une brosse ou d’un tout autre accessoire, en mouvement, qui est pincé ou qui s’accroche. Un pincement ou un accrochage provoque un arrêt rapide de l’accessoire en mouvement qui, à son tour, projette l’outil électrique, hors de maîtrise, dans la direction opposée à la rotation de l’outil au point degrippage. Par exemple, si une meule abrasive se pince ou s’accroche dans la pièce, le bord de la meule introduite au point de pincement peut mordre dans la surface de la pièce et projeter la meule hors de la rainure. La meule peut être projetée vers l’opérateur ou dans la direction opposée selon le sens de rotation de la meule au point de pincement. Il est également possible que les meules abrasives se brisent dans cesconditions. Un effet de rebond est le résultat d’une mauvaise utilisation de l’outil et/ou de procédures ou conditions de fonctionnement incorrectes. Il peut être évité en prenant les précautions nécessaires telles que décrites ci-dessous: a ) Saisir fermement l’outil électrique et positionner le corps et les bras de sorte à résister à la force de l’effet de rebond. Utiliser toujours la poignée auxiliaire, s’il y en a une, pour contrôler au maximum l’effet de rebond ou le couple de réaction au démarrage. Avec de bonnes précautions, l’opérateur est en mesure de contrôler le couple de réaction ou l’effet derebond. b ) Ne jamais placer les mains près de l’accessoire en mouvement. Il pourrait en effet être projeté sur celles- ci en cas derebond. c ) Ne pas positionner le corps dans la trajectoire probable de l’outil électrique, en cas de rebond. Au moment du grippage, l’outil sera projeté dans la direction opposée au déplacement de lameule. d ) Être particulièrement attentif lors de travaux dans un coin, sur des bords tranchants, etc. Éviter de faire rebondir l’accessoire. Éviter tout type de grippage de l’accessoire. Un travail dans un coin ou sur des bords tranchants ou un travail en faisant rebondir l’accessoire provoquent souvent un grippage et une perte de maîtrise de l’outil ou un effet derebond. e ) Ne pas fixer de lame de tronçonneuse pour sculpter le bois ou de lame de scie dentée. Ces types de lames provoquent des effets de rebond et des pertes de maîtrisefréquents. Avertissements de sécurité spécifiques aux opérations de meulage a ) Utiliser uniquement les types de meules recommandés pour l’outil électrique ainsi que le capot protecteur particulier conçu pour la meule sélectionnée. Il est impossible de bien protéger l’opérateur lors de l’utilisation de meules non conçues pour l’outil. En effet, le capot protecteur sera alors inadéquat et l’utilisation de la meule,dangereuse. b ) La surface de meulage des meules à moyeu déporté doit être posée sous la contre plaque de la lèvre du carter. Le carter aide à protéger l’utilisateur contre toute projection de fragments et contre tout contact accidentel avec la meule ainsi qu’à protéger les vêtements des étincelles qui pourraient lesenflammer. c ) Il faut fixer solidement le capot protecteur à l’outil électrique et le positionner pour maximiser la sécurité de l’opérateur, soit en minimisant la surface exposée de la meule en direction de l’opérateur. En effet, le capot protecteur sert à protéger l’opérateur contre la projection de fragments de meule brisée et de contact accidentel avec celle-ci. d ) Utiliser uniquement les meules pour les applications prévues pour chacune d’entre elles. Par exemple: ne pas meuler avec le bord d’une meule tronçonneuse. Les meules tronçonneuses par abrasion sont conçues pour travailler en périphérie. L’application de forces latérales sur ces meules risquerait de les faireéclater. e ) Toujours utiliser des brides de meule intactes, de la bonne dimension et de la forme appropriée pour la meule sélectionnée. Les brides de meule appropriées supportent bien la meule et réduisent ainsi la possibilité d’un bris de meule. Les brides conçues pour les meules tronçonneuses pourraient différer des brides pour meules àponçage. f ) Ne pas utiliser de meule usée en provenance d’outil de dimension plus importante. Ces meules, prévues pour un outil électrique plus grand, ne conviennent pas au régime plus élevé d’un outil de plus petite dimension et pourraientéclater. Avertissements de sécurité spécifiques aux opérations de ponçage a ) Ne pas utiliser un papier pour disque abrasif excessivement surdimensionné. Respecter lesFRAnçAis

L’étiquette apposée sur votre outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après: V ......................... volts Hz ....................... hertz min ..................... minutes ou DC ..... courant continu ...................... fabrication classe I (mis à la terre) …/min .............. par minute BPM .................... battements par minute IPM ..................... impacts par minute RPM .................... révolutions par minute sfpm (plpm) ....... pieds linéaires par minute SPM (FPM) ......... fréquence par minute OPM .................... oscillations por minuto A ......................... ampères W ........................ watts ou AC .......... courant alternatif ou AC/DC ... courant alternatif ou continu ...................... fabrication classe II (double isolation)

AVERTISSEMENT : ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a risques de dommages corporels oumatériels.

des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si l'opération est poussiéreuse.

perceuses ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l’État californien pour causer cancers, malformations congénitales ou être nocifs au système reproducteur. Parmi ces produits chimiques, on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un traitementchimique. Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. recommandations des fabricants lors de la sélection du papier abrasif. Un papier abrasif plus grand que le plateau de ponçage représente un risque de lacération. Le papier risque également de s’accrocher, de se déchirer ou de provoquer un effet derebond. Avertissements de sécurité spécifiques aux opérations utilisant une brossemétallique a ) Être attentif, car la brosse peut projeter des soies métalliques même lors de travaux normaux. Ne pas surcharger la brosse en appliquant une force excessive sur celle-ci. Les soies métalliques pénètrent facilement les vêtements légers ou lapeau. b ) Si l’utilisation d’un capot protecteur est recommandée avec la brosse métallique, s’assurer qu’il n’interfère pas avec la rotation de la brosse métallique à touret ou de la brosse métallique. En cours de travail et sous la force centrifuge, le diamètre de la brosse métallique à touret ou de la brosse métallique s’accroît. c ) Des lunettes de protection ou une protection oculaire avec écrans latéraux et écran frontal total conforme à la norme ANSI Z87.1, doivent être portées par l’utilisateur ou tout autre individu dans un rayon de 15,2m (50pieds) de l’utilisation de ceproduit. Pour réduire toute exposition à ces produits: travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particulesmicroscopiques.

• Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des vêtements de protection et nettoyer à l’eau savonneuse les parties du corps exposées. Le fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l’absorption de produits chimiquesdangereux.

AVERTISSEMENT : cet outil peut produire et/

ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Utiliser systématiquement un appareil de protection des voies respiratoires homologué par le NIOSH ou l’OSHA. Diriger les particules dans le sens opposé au visage et aucorps.

AVERTISSEMENT : pendant l’utilisation, porter

systématiquement une protection auditive individuelle adéquate homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d’utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l’acuitéauditive.

ATTENTION: après utilisation, ranger l’outil sur son côté, sur une surface stable, là où il ne pourra ni faire trébucher ni faire chuter quelqu’un. Certains outils équipés d’un large bloc- piles peuvent tenir à la verticale sur celui-ci, mais manquent alors destabilité.

• Prendre des précautions à proximité des évents, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces piècesmobiles.FRAnçAis

AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles d’avertissements du bloc-piles, du chargeur et du produit. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d’incendie et/ou de blessures graves.

• Ne pas recharger ou utiliser un bloc-piles en milieu déflagrant, en présence, par exemple, de poussières, gaz ou liquides inflammables. Le fait d’insérer ou retirer un bloc-piles de son chargeur pourrait causer l’inflammation de poussières ou d’émanations.

• Lorsque non utilisé, garder le bloc-piles éloigné de petits objets métalliques comme des trombones attache-feuilles, des pièces de monnaie, des clés, des clous et vis ou autres pièces qui pourraient court- circuiter les bornes. Un court-circuit pourrait causer des brûlures ou unincendie.

• NE JAMAIS forcer l’insertion d’un bloc-piles dans un chargeur. NE modifier un bloc-piles d’AUCUNE façon pour le faire rentrer dans un chargeur incompatible, car il pourrait se briser et causer des dommages corporels graves. Consulter le tableau en dernière page de ce manuel pour connaître les compatibilités entre chargeurs et blocs-piles.

• Recharger les blocs-piles exclusivement dans des chargeursCRAFTSMAN.

• NE PAS éclabousser le bloc-piles ou l’immerger dans l’eau ou dans tout autreliquide.

• Ne pas entreposer ou utiliser l’appareil et le bloc- piles en présence de températures ambiantes pouvant excéder 40°C (104°F) (comme dans des hangars ou des bâtiments métalliques l’été). Pour préserver leur durée de vie, entreposer les blocs-piles dans un endroit frais etsec. REMARQUE: ne pas mettre un bloc-piles dans un outil dont la gâchette est verrouillée en position de marche. Ne jamais bloquer l’interrupteur en position deMARCHE.

• Ne pas exposer le bloc-piles ou l’outil/l’appareil au feu ou à une température excessive. L’exposition au feu ou à une température au-dessus de 130° C (265° F) pourrait entraîner uneexplosion.

BLOCSPILES ET CHARGEURS

Le bloc-piles n’est pas totalement chargé d’usine. Avant d’utiliser le bloc-piles et le chargeur, lire les consignes de sécurité ci-après puis suivre la procédure de chargement indiquée. Pour commander un bloc-piles de rechange, s’assurer d’en inclure le numéro de catalogue et la tension.

• Ne pas incinérer le bloc-piles même s’il est sévèrement endommagé ou complètement usagé, car il pourrait exploser et causer un incendie. Pendant l’incinération des blocs-piles au lithium-ion, des vapeurs et matières toxiques sontdégagées.

• En cas de contact du liquide de la pile avec la peau, rincer immédiatement au savon doux et à l’eau. En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une quinzaine de minutes ou jusqu’à ce que l’irritation cesse. Si des soins médicaux s’avéraient nécessaires, noter que l’électrolyte de la pile est composé d’un mélange de carbonates organiques liquides et de sels delithium.

• Le contenu des cellules d’une pile ouverte peut causer une irritation respiratoire. En cas d’inhalation, exposer l’individu à l’air libre. Si les symptômes persistent, consulter unmédecin.

AVERTISSEMENT : risques de brûlure. Le liquide de la

pile peut s’enflammer s’il est exposé à des étincelles ou à uneflamme.

AVERTISSEMENT : risques d’incendie. Ne jamais

tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, laisser tomber, ou endommager les blocs- piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, ou si l’appareil est tombé, a été écrasé ou endommagé de quelque façon que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être renvoyés à un centre de réparation pour y êtrerecyclés. Recommandations de stockage

1. Le lieu idéal de rangement est un lieu frais et sec,

à l’abri de toute lumière solaire directe et de toute températureexcessive.

2. Pour un stockage prolongé, il est recommandé

d’entreposer le bloc-piles pleinement chargé dans un lieu frais et sec, hors du chargeur pour optimiser lesrésultats. REMARQUE: les blocs-piles ne devraient pas être entreposés complètement déchargés. Il sera nécessaire de recharger le bloc-piles avantréutilisation. Instructions d’entretien du blocs-pile Éliminer toute saleté ou graisse de la surface externe du blocs-pile à l’aide d’un chiffon ou d’une brosse non métallique douce. N’utiliser ni eau ni aucun nettoyantliquide. Témoin de Charge du Bloc-Piles Certains blocs-piles CRAFTSMAN possèdent un témoin de charge qui consiste en trois voyants Del indiquant le niveau de charge dubloc-piles. Le témoin de charge indique approximativement le niveau de charge restant dans le bloc-piles en fonction des voyantssuivants: Chargé de 75 à 100% ..................... lire toute la documentation IPXX .................... symbole IPFRAnçAis

Directives de sécurité importantes propres à tous les chargeurs de piles

AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles d’avertissements du bloc-piles, du chargeur et du produit. Tout manquement aux avertissements et instructions pose des risques de décharges électriques, d’incendie et/ou de blessures graves.

• NE PAS tenter de recharger le bloc-piles avec tout autre chargeur qu’une unité CRAFTSMAN. Le chargeur CRAFTSMAN et son bloc-piles sont conçus spécialement pour fonctionner conjointement.

• Ces chargeurs n’ont pas été conçus pour une utilisation autre que recharger les blocs-piles rechargeables CRAFTSMAN. Toute autre utilisation comporte des risques d’incendie, de chocs électriques oud’électrocution.

• Protéger le chargeur de la pluie ou de laneige.

• Tirer sur la fiche plutôt que sur le cordon pour débrancher le chargeur. Cela permet de réduire les risques d’endommager la fiche ou le cordond’alimentation.

• S’assurer que le cordon est protégé de manière à ce que personne ne marche ni ne trébuche dessus, ou à ce qu’il ne soit ni endommagé ni soumis à aucunetension.

• N’utiliser une rallonge qu’en cas de nécessité absolue. L’utilisation d’une rallonge inadéquate comporte des risques d’incendie, de chocs électriques oud’électrocution.

• Pour utiliser un chargeur à l’extérieur, le placer dans un endroit sec et utiliser une rallonge conçue Chargé de 51 à 74% Chargé de < 50% Le bloc-piles doit être rechargé Pour activer le témoin de charge, maintenez appuyé le bouton du témoin de charge. Une combinaison des trois voyants Del s’allumera indiquant le niveau de charge. Lorsque le niveau de charge du bloc-pile atteint la limite minimale d’utilisation, le témoin de charge reste éteint et le bloc-piles doit êtrerechargé. REMARQUE: le témoin de charge ne fait qu’indiquer le niveau de charge du bloc-piles. Il ne donne aucune indication quant au fonctionnement de l’outil. Son propre fonctionnement pourra aussi varier en fonction des composants produit, de la température et de l’applicationd’utilisation. Pour plus d’informations quant au témoin de charge du bloc-piles, veuillez appeler le CRAFTSMAN 1-888-331-4569 ou vous rendre sur notre site www.craftsman.com. Transport

AVERTISSEMENT : risques d’incendie. Au moment

de ranger ou transporter le bloc-piles, veiller à protéger ses bornes à découvert de tout objet métallique. Par exemple, éviter de placer le bloc- piles dans un tablier, une poche, une boîte à outils ou un tiroir, etc. contenant des objets tels que clous, vis, clés, etc. Le fait de transporter des blocs-piles comporte des risques d’incendie, car les bornes des piles pourraient entrer, par inadvertance, en contact avec des objets conducteurs, tels que: clés, pièces de monnaie, outils ou autres. La réglementation sur les produits dangereux (Hazardous Material Regulations) du département américain des transports interdit, en fait, le transport des blocs-piles dans les commerces ou dans les avions dans les bagages de cabine, À MOINS qu’ils ne soient correctement protégés de tout court-circuit. Aussi lors du transport individuel de blocs-piles, s’assurer que leurs bornes sont bien protégées et isolées de tout matériau pouvant entrer en contact avec elles et provoquer un court-circuit. REMARQUE: il ne faut pas laisser de piles au li-ion dans les bagagesenregistrés. Le sceau SRPRC

(Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc- piles) indique que les coûts de recyclage de ces derniers en fin d’utilisation ont déjà été réglés par CRAFTSMAN. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion, est illégale; le programme de l’Appel à Recycler

constitue donc une solution pratique etécologique. Appel à Recycler Canada, Inc., en collaboration avec CRAFTSMAN et d’autres utilisateurs de piles, a mis sur pied de programme aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l’environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l’hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé CRAFTSMAN ou chez votre détaillant afin qu’elles y soient recyclées. On peut en outre se renseigner auprès d’un centre de recyclage local pour connaître d’autres sites lesacceptant. SRPRC

est une marque déposée de l’Appel à Recycler Canada,Inc.FRANÇAIS

120volts. Ne pas tenter de l’utiliser avec toute autretension.

AVERTISSEMENT : risques de chocs électriques. Ne

laisser aucun liquide pénétrer dans le chargeur, des chocs électriques pourraient enrésulter.

AVERTISSEMENT : risques de brûlure. Ne submerger

le bloc-piles dans aucun liquide et le protéger de toute infiltration de liquide. Ne jamais tenter d’ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier plastique du bloc-piles est brisé ou fissuré, le retourner dans un centre de réparation pour y être recyclé.

ATTENTION : risques de brûlure. Pour réduire tout risque de dommages corporels, ne recharger que des blocs-piles rechargeables CRAFTSMAN out autre type de piles pourrait exploser et causer des dommages corporels etmatériels.

ATTENTION : sous certaines conditions, lorsque le chargeur est connecté au bloc d’alimentation, des matériaux étrangers pourraient court-circuiter le chargeur. Les corps étrangers conducteurs tels que (mais pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant toutentretien. Chargement du bloc-piles REMARQUE: afin d’assurer la performance et la vie maximales des blocs-piles au lithium-ion, chargez complètement le bloc-pile avant la première utilisation.

1. Branchez le chargeur dans une prise appropriée avant

d’insérer le bloc-piles.

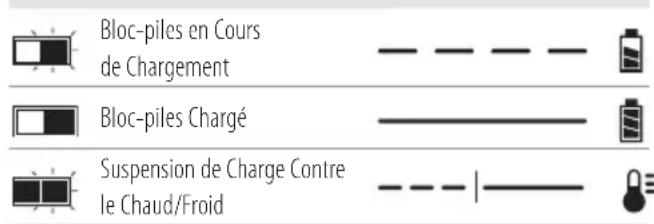

2. Branchez le chargeur et le bloc-piles en vous assurant

que le bloc-piles est bien mis en place. Le voyant rouge (chargement) clignotera sans cesse indiquant que le processus de chargement est commencé.

3. La fin de la recharge sera indiquée par le voyant qui

demeurera allumé de façon continue. Le bloc-piles est complètement chargé et peut être retiré utilisé à ce moment ou laissé dans le chargeur. REMARQUE: pour retirer le bloc-piles, on doit appuyer sur le bouton de libération du bloc-piles sur certains chargeurs Indicateurs Bloc-piles en Cours de Chargement Bloc-piles Chargé Suspension de Charge Contre le Chaud/Froid Le chargeur ne pourront recharger des blocs-piles défectueux. Le chargeur qui refuse de s’allumer peut indiquer un problème avec le chargeur ou le bloc-piles défectueuse. pour l’extérieur. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de chocsélectriques.

• Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils électriques]). Plus le calibre est petit, et plus sa capacité est grande. Un calibre16, par exemple, a une capacité supérieure à un calibre18. L’usage d’une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d’une rallonge est utilisée pour obtenir une certaine longueur, s’assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter decourant. Calibre minimum pour les cordons d'alimentation Volts Longueur totale du cordon d'alimentation en mètre (pieds) 120V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150) 240V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300) Ampères AWG Plus que Pas plus que

AVERTISSEMENT : si la fiche ou le cordon

d'alimentation est endommagé, il doit être remplacé par le fabricant ou son représentant ou par une personne non moins qualifiée pour éviter tout danger.

• Ne poser aucun objet sur le chargeur. Ne pas mettre le chargeur sur une surface molle qui pourrait en bloquer la ventilation et provoquer une surchauffe interne. Éloigner le chargeur de toute source de chaleur. Le chargeur dispose d’orifices d’aération sur le dessus et le dessous duboîtier.

• Ne pas le faire fonctionner avec un cordon d’alimentation ou une ficheendommagée–les remplacer immédiatement.

• Ne pas utiliser le chargeur s’il a reçu un coup, fait une chute ou a été endommagé de quelque façon que ce soit. Le ramener dans un centre de réparationagréé.

• Ne pas démonter le chargeur. Pour tout service ou réparation, le rapporter dans un centre de réparation agréé. Le fait de le réassembler de façon incorrecte comporte des risques de chocs électriques, d’électrocution et d’incendie.

• Débrancher le chargeur du secteur avant tout entretien. Cela réduira tout risque de chocs électriques. Le fait de retirer le bloc-piles ne réduira pas cesrisques.

• NE JAMAIS tenter de connecter 2 chargeursensemble.

• Le chargeur a été conçu pour être alimenté en courant électrique domestique standard deFRANÇAIS

AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et retirez le bloc-piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer desblessures. Usage prévu Votre meuleuse à petit angle a été conçue pour un usage domestique pour des applications de meulage, de sablage, de nettoyage avec unebrosse. NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gazinflammables. NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur nonexpérimenté.

5. Les corps étrangers conducteurs tels que (mais

pas limité à) poussières de rectification, débris métalliques, laine d’acier, feuilles d’aluminium, ou toute accumulation de particules métalliques doivent être maintenus à distance des orifices du chargeur. Débrancher systématiquement le chargeur lorsque le bloc-piles n’y est pas inséré. Débrancher systématiquement le chargeur avant tout entretien.

6. Ne pas congeler ou immerger le chargeur dans l’eau ou

tout autre liquide. Instructions d’entretien du chargeur

AVERTISSEMENT : risques de chocs électriques.

Débrancher le chargeur de la prise de courant alternatif avant tout entretien. Éliminer toute saleté ou graisse de la surface externe du chargeur à l’aide d’un chiffon ou d’une brosse non métallique douce. N’utiliser ni eau ni aucun nettoyantliquide. Installation murale Ces chargeurs ont été conçus pour une installation murale ou pour être posés sur une table ou une surface de travail. Pour une fixation murale, installez le chargeur à proximité d’une prise électrique, et à l’écart de coins ou de toute autre obstruction au passage de l’air. Utilisez l’arrière du chargeur pour marquer l’emplacement des vis de montage sur le mur. Fixez soigneusement le chargeur à l’aide de vis autoforeuses (vendues séparément) d’au moins 25,4mm (1po) de long, et de diamètre de tête de 7–9mm (0,28–0,35po), que vous visserez dans le bois en laissant une longueur optimale d’environ 5,5mm (7/32po) exposée. Alignez les orifices à l’arrière du chargeur sur les vis exposées et insérez à fond ces dernières dans les orifices. Versatrack

Les chargeurs CRAFTSMAN peuvent être installés au mur à l’aide des fixations VersaTrack

de CRAFTSMAN. Les crochets et les accessoires sont vendus séparément. Veuillez consulter la feuille d’accessoires des fixations VersaTrack

pour de plus amples renseignements. REMARQUE : si le chargeur ne se met pas en fonction, faites tester le chargeur et le bloc-piles à un centre de service autorisé. Laisser le Bloc-Piles dans le Chargeur Le chargeur et son bloc-piles peuvent rester connectés, le voyant du chargeur affichant alors bloc-piles chargé. Fonction de suspension de charge contre le chaud/froid Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il démarre automatiquement la fonction de suspension de charge contre le chaud, suspendant le chargement jusqu’à ce que le bloc-piles ait repris une température appropriée. Le chargeur ensuite se remettra automatiquement en mode de chargement. Cette caractéristique assure aux blocs-piles une durée de viemaximale. Un bloc-piles froid peut recharger moins vite qu’un bloc-piles chaud. Remarques importantes concernant lechargement

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une température ambiante de 18°C à 24°C (65°F à 75°F). NE PAS charger lorsque le bloc-piles est en dessous de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et son bloc-piles peuvent devenir chauds

au toucher pendant la charge. C’est normal et ne représente en aucun cas une défaillance du produit. Pour faciliter le refroidissement du bloc-piles après utilisation, éviter de laisser le chargeur ou le bloc-piles dans un local où la température ambiante est élevée comme dans un hangar métallique ou une remorque non isolée.

3. Si le bloc-piles ne se recharge pas correctement:

a. Vérifier le bon fonctionnement de la prise en y branchant une lampe ou tout autre appareilélectrique. b. Vérifier que la prise n’est pas contrôlée par un interrupteur qui coupe le courant lorsqu’on éteint leslumières. c. Déplacer le chargeur et le bloc-piles dans un local où la température ambiante se trouve entre environ 18°C et 24°C (65°F et 75°F). d. Si le problème persiste, amener l’outil, le bloc-piles et son chargeur dans un centre de réparation local.

4. Recharger le bloc-piles lorsqu’il ne produit plus assez de

puissance pour effectuer un travail qu’il faisait facilement auparavant. NE PAS CONTINUER à l’utiliser dans ces conditions. Suivre la procédure de charge. Si nécessaire, il est aussi possible de recharger un bloc-piles partiellement déchargé sans effet nuisible sur le bloc-piles.FRANÇAIS

ATTENTION: afin de réduire le risque de blessure corporelle, éteignez l’appareil et ,retirez le bloc-piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou desaccessoires. Installation de meules sans moyeu (Fig. C, D)

bride et/ou meule pose des risques de dommages corporels et matériels graves (outil oumeule).

ATTENTION : les brides incluses avec l’outil doivent être utilisées avec les meules à moyeu déporté de type 27/42. Se reporter à la section Tableau des accessoires pour plus d’informations.

AVERTISSEMENT: l’utilisation de brides ou carters

endommagés ou tout manquement à utiliser des brides et carters adéquats pose des risques de dommages corporels dus à l’éclatement de la meule ou par contact avec la meule. Se reporter à la section Tableau des accessoires pour plus d’informations. Utiliser les brides fournies avec les meules à moyeu déporté de type 27.

1. Disposez l’outil sur une table, avec le carter sur ledessus.

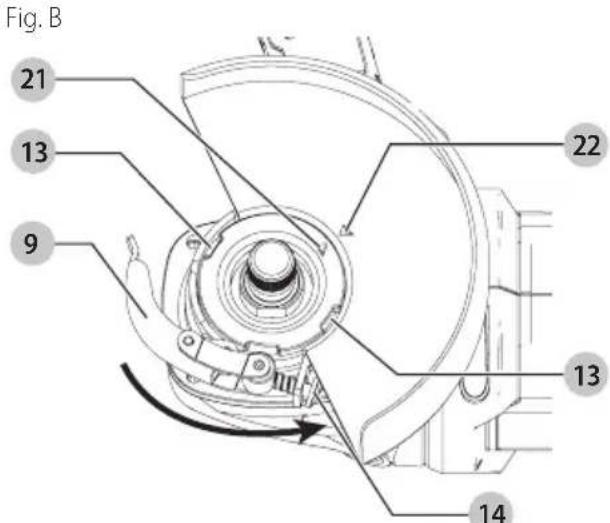

Assemblage et retrait du capot protecteur (Type 27) Assemblage du capot protecteur (Fig. B)

1. Ouvrez le verrou du protecteur 9 et alignez la flèche

sur le boîtier d’engrenage 21 avec la flèche sur le protecteur 22.

2. Enfoncer le capot jusqu’à ce que les pattes 13 de celui-

ci s’engagent et tournent librement dans les rainures du moyeu du carter d’engrenage.

3. Tourner le capot protecteur à la position de travail

voulue alors que le verrou est désengagé. Le corps du capot devrait être placé entre la broche et l’opérateur pour maximiser la protection de cedernier.

4. Engager le verrou du capot protecteur pour le fixer sur le

carter d’engrenage. Une fois le verrou engagé, il devrait être impossible de faire tourner le capot à la main. Ne pas utiliser la meuleuse avec un capot protecteur lâche ou un levier de serrage en positionouverte. Carters

ATTENTION: utiliser systématiquement un dispositif de protection avec toutes les meules, disques à lamelles à poncer, brosses métalliques et circulaires. L’outil peut être utilisé sans carter seulement lors du ponçage avec des disques abrasifs conventionnels. Reportez-vous à la figure A pour observer les carters fournis avec l’outil. Certaines applications pourront nécessiter l’achat d’un carter adapté auprès de votre distributeur ou centre de réparation agréélocal. REMARQUE: le meulage angulaire et la découpe peuvent être exécutés avec des meules de type 27 spécifiant qu’elles ont été spécialement conçues à cet effet. Les meules d’une épaisseur de 6,35mm (0,25 po) ont été conçues pour le meulage de finition, alors qu’il est nécessaire de vérifier sur les étiquettes du fabricant des meules de type 27, plus fines, si elles peuvent bien être utilisées pour le meulage de finition, ou seulement pour le meulage angulaire/ ladécoupe. REMARQUE: se reporter au Tableau des accessoires pour sélectionner la bonne combinaison de carter de protection/accessoire. Retirer le capot protecteur (Fig. B) Pour retirer le capot protecteur, dégager le verrou du capot, faire tourner le capot de sorte que les pattes du capot protecteur s’alignent avec les fentes du couvercle du carter d’engrenage, puis tirer sur lecapot. REMARQUE:le capot protecteur est préréglé en usine pour correspondre au diamètre du moyeu du carter d’engrenage. Si, après un certain temps, le capot protecteur se desserre, visser la vis de réglage 14 avec le verrou en position fermée et le capot inséré sur l’outil.

ATTENTION : ne pas serrer la vis de réglage avec le verrou en position ouverte. Une telle pratique pourrait endommager le capot protecteur ou le moyeu de montage de façon imperceptible. S’il est impossible de resserrer le capot protecteur à l’aide de son verrou, ne pas utiliser l’outil. Rapporter l’outil et le capot à un centre de réparation pour réparer ou remplacer le capotprotecteur. Fixation de la poignée auxiliaire (Fig. A)

AVERTISSEMENT: utiliser EN TOUT TEMPS cette

poignée pour conserver la pleine maîtrise de l’outil. S’assurer que la poignée est solidementfixée. Vissez solidement la poignée auxiliaire 7 dans un des trous de montage filetés du boîtier d’engrenage. Fig.B

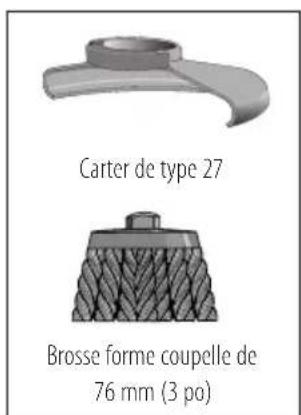

Installation de brosses coupelle et brosses métalliques (Fig.A)

brosse/meule pose des risques de dommages corporels et matériels graves (outil oumeule).

ATTENTION : pour réduire tout risque de dommages corporels, porter des gants de travail pour manipuler les brosses métalliques et meules. Elles pourraient êtreacérées.

ATTENTION : pour réduire tout risque d’endommager l’outil, les meules ou brosses ne doivent pas toucher le carter lors de leur installation ou utilisation. Des dommages indétectables peuvent affecter l’accessoire et faire Installation et retrait des meules à moyeu (Fig. A) Les meules à moyeu s’installent directement sur la broche. Le filetage des accessoires doit correspondre à celui de labroche.

1. Retirez la bride de soutien en la tirant hors de l’outil.

2. Vissez la meule sur la broche3manuellement.

3. Appuyez sur le bouton de verrouillage de la broche 4

et resserrez à l’aide d’une clé le moyeu de lameule.

4. Inversez la procédure ci-dessus pour retirer lameule.

AVIS: le fait de ne pas installer correctement la meule avant le démarrage de l’outil pose des risques d’endommager l’outil ou lameule. Fig.E

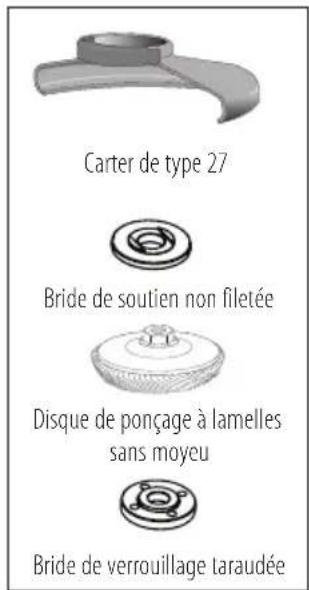

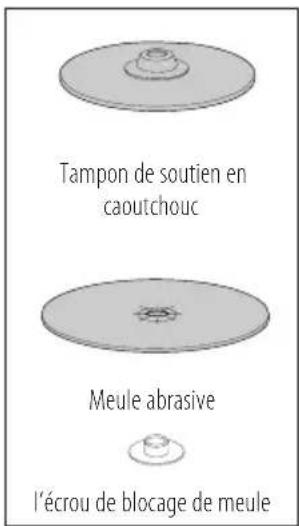

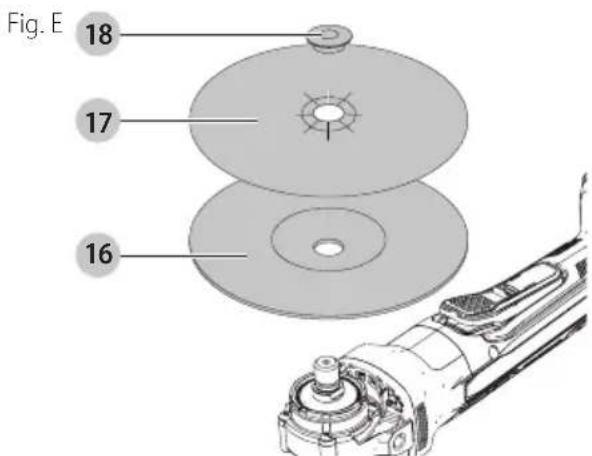

Installation de tampons de soutien de ponçage (Fig.A, E) REMARQUE: l’utilisation d’un carter avec des meules abrasives utilisant des tampons de soutien, souvent appelés disques en fibre de résine, n’est pas requise. Comme l’utilisation d’un carter n’est pas requise avec ces accessoires, le carter n’a pas à cadrer parfaitement en cas d’utilisation.

d’écrou de blocage et/ou de tampon pose des risques de dommages corporels et matériels graves (outil oumeule).

AVERTISSEMENT: un carter adéquat doit être

réinstallé pour le meulage, le ponçage à lamelles, Fig.D

Fig. C Meules avec une épaisseur supérieure à 3,17mm (1/8po) Bride tournante Bride de verrouillage taraudée Meule de 3,17mm (1/8po) ou moins Bride tournante Bride de verrouillage taraudée ou le brossage métallique à touret une fois le ponçageterminé.

1. Placez ou vissez correctement le tampon de soutien

sur le tampon desoutien.

3. Tout en appuyant sur le bouton de verrouillage de

, vissez l’écrou de blocage de meule

sur la broche, en guidant le moyeu bombé sur l’écrou de blocage dans le centre de la meule abrasive et du tampon desoutien.

4. Resserrez l’écrou de blocage à la main. Puis appuyez sur

le bouton de verrouillage de la broche tout en tournant la meule abrasive jusqu’à ce que la meule abrasive et l’écrou de blocage soient bienresserrés.

5. Pour retirer la meule, attrapez et tournez le tampon de

soutien et le tampon ponceur tout en poussant sur le bouton de verrouillage de labroche.

avec la section surélevée (d’entraînement) contre lameule.

contre la contre-bride en la centrant sur la section surélevée (d’entraînement) de la contre-bride.

4. Tout en enfonçant le bouton de verrouillage de la

, serrer l’écrou de serrage fileté

avec la clécomprise. REMARQUE : Si la meuleuse que vous installez est plus de 3,17mm (1/8 po) d’épaisseur, placez la bride de verrouillage à visser sur la tige pour que la section élevée (guide) se fixe au centre de la meule. Si la meuleuse que vous installez a une épaisseur de 3,17mm (1/8po) ou moins, placez une bride de verrouillage à visser sur la tige pour que la section élevée (guide) ne soit pas contre lameule.

5. Pour retirer la meule, enfoncer le bouton de verrouillage

de la broche et desserrer l’écrou de serrage fileté avec la clécomprise.FRAnçAis

Interrupteur à détente (Fig.A)

ATTENTION: maintenir fermement la poignée latérale et le boîtier de l’outil pour en garder le contrôle au démarrage et pendant son utilisation, et ce, jusqu’à arrêt complet de la meule ou de tout autre accessoire. Avant de poser l’outil, s’assurer que la meule s’est arrêtée complètement detourner. REMARQUE: pour réduire tout mouvement accidentel de l’outil, ne pas arrêter ou démarrer l’outil alors qu’il est en contact avec une surface quelconque. Laisser la meule tourner à plein régime avant de la mettre en contact avec la surface à travailler. Retirer l’outil de la surface à travailler avant de l’arrêter. Laisser l’outil s’arrêter complètement de tourner avant de leposer. Fig.G

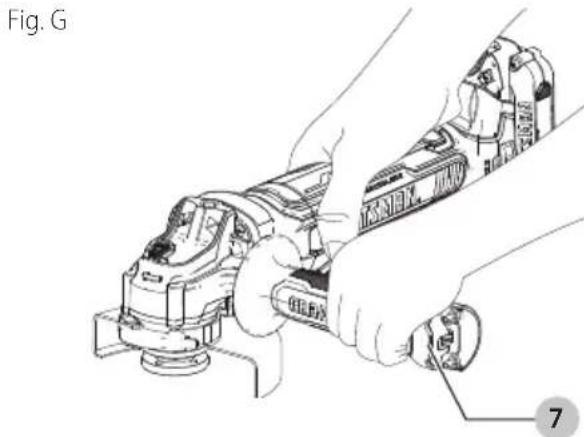

Position correcte des mains (Fig. G)

AVERTISSEMENT: pour réduire tout risque

AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir SYSTÉMATIQUEMENT l’outil fermement pour anticiper toute réactionsoudaine. La position correcte des mains requiert une main sur la poignée latérale 7, et l’autre sur le corps de l’outil. Installation et retrait du bloc-piles (Fig.F) REMARQUE: pour des résultats optimums, s’assurer que le bloc-piles est complètementchargé. Pour installer le bloc-piles

dans la poignée de l’outil, alignez le bloc-piles sur les rails dans la poignée de l’outil et faites-le glisser fermement en place puis vérifiez qu’il ne s’en détacherapas. FONCTIONNEMENT

AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil et retirez le bloc-piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer des blessures. que les fils métalliques se détachent de la meule ou duboisseau. Les brosses coupelle et métalliques s’installent directement sur la broche taraudée de la meuleuse sans l’aide de brides. Utilisez uniquement les brosses métalliques ou les meules fournies avec un moyeu taraudé. Ces pièces sont vendues séparément chez votre distributeur local ou dans les centres de réparationagréés.

1. Disposez l’outil sur une table, avec le carter sur ledessus.

2. Vissez la meule sur la brochemanuellement.

3. Appuyez sur le bouton de verrouillage de la broche

et resserrez à l’aide d’une clé le moyeu de la meule ou la brossemétallique.

4. Pour retirer la meule, inversez la procédure ci-dessus.

AVIS: pour réduire tout risque d’endommager l’outil, installer soigneusement le moyeu de la meule avant de mettre l’outil enmarche. Avant toute utilisation

• Installez le carter et le disque ou la meule appropriés. N’utilisez pas de disques ou meules excessivementémoussés.

• Assurez-vous que la bride de soutien et la bride de verrouillage taraudée sont correctement installées. Suivez les instructions de la section Tableau desaccessoires.

• Assurez-vous que le disque ou la meule tourne dans le sens des flèches sur l’accessoire et l’outil.

• N’utilisez pas d’accessoire endommagé. Avant toute utilisation, vérifiez que les accessoires, comme les meules abrasives, tampons de soutien, ne comportent aucune fissure ou cassure, ou ne sont affectés d’aucune usure excessive, et que les fils des brosses métalliques ne sont ni lâches ni endommagés. En cas de chute, vérifiez que l’outil électrique ou l’accessoire n’a pas été endommagé, et remplacez toute pièce abîmée. Après avoir inspecté et installé un accessoire, positionnez- vous, ainsi que tout individu présent, hors du plan de rotation de l’accessoire et laissez tourner l’outil une minute à sa vitesse à vide maximale. En général, les accessoires endommagés se brisent pendant le temps d’essai. Fig.F

Pour retirer le bloc-piles de l’outil, poussez sur le bouton de libération

et tirez fermement le bloc-piles hors de la poignée de l’outil. Insérez-le dans son chargeur comme décrit dans la section appropriée de cemanuel.FRANÇAIS

ATTENTION: utiliser systématiquement un carter adéquat conformément aux instructions de ce guide d’utilisation. Pour travailler la surface d’une pièce:

1. Laissez l’outil tourner à plein régime avant de le mettre

en contact avec la surface àtravailler.

2. Appliquez un minimum de pression sur la surface à

travailler, pour permettre à l’outil de fonctionner à sa vitesse maximum. Le rythme du retrait du matériau est supérieur lorsque l’outil fonctionne à grandevitesse. Angle Fig. H

3. Maintenez l’angle approprié entre l’outil et la surface

de travail. Reportez-vous à la partie du tableau correspondant à la fonctionparticulière. Fonction Angle Meulage 20˚-30˚ Ponçage avec disques à lamelles 5˚-10˚ Ponçage avec tampon de soutien 5˚-15˚ Brossage métallique 5˚-10˚

4. Maintenez le contact entre le bord de la meule et la

surface detravail. - Lors du meulage ou du ponçage avec des disques à lamelles ou des brosses métalliques, déplacez continuellement l’outil par va-et-vient pour éviter de creuser lasurface. - Lors du ponçage avec un tampon de soutien, déplacez l’outil continuellement en ligne droite pour éviter de bruler ou rayer la surface detravail. REMARQUE: le fait d’immobiliser l’outil sur la surface endommagera la pièce àtravailler. Verrouillage de la broche (Fig. A) Le bouton de verrouillage de la broche4 est destiné à empêcher la broche de tourner lors de l’installation ou du retrait des meules. N’activez le verrouillage de la broche que lorsque l’outil est à l’arrêt, et après arrêt complet dumoteur. AVIS: pour réduire tout risque d’endommager l’outil, ne pas activer le bouton de verrouillage de la broche alors que l’outil est en marche. L’outil pourrait être endommagé, et ses accessoires être projetés, posant ainsi des risques de dommagescorporels. Pour actionner le verrouillage, appuyez sur le bouton de verrouillage de la broche puis faites tourner la broche jusqu’à arrêtcomplet.

5. Retirez l’outil de la pièce à travailler avant de l’arrêter.

Laissez l’outil s’arrêter complètement de tourner avant de leposer.

ATTENTION: prendre des précautions supplémentaires lors du travail de bordure, car la meuleuse pourrait faire un mouvement brutalsoudain. Précautions à prendre lors du travail sur une surface peinte

1. Le ponçage à la ponceuse ou la brosse métallique des

peintures à base de plomb N’EST PAS RECOMMANDÉ, car il est difficile de se protéger contre les poussières contaminées. L’empoisonnement au plomb présente le plus grand danger pour les enfants et les femmesenceintes.

2. Comme il est difficile d’identifier si la peinture contient

ou non du plomb sans effectuer une analyse chimique, nous vous recommandons de prendre les précautions suivantes lors du ponçage de toutes lespeintures. Protection de l’individu

1. Aucun enfant ou femme enceinte ne devrait pénétrer

sur les lieux de travail lors du ponçage ou brossage métallique et tant que ces lieux n’auront pas été nettoyéscomplètement.

2. Toute personne entrant dans la zone de travail

devrait porter un masque anti-poussières ou un appareil respiratoire. Le filtre doit en être remplacé quotidiennement ou chaque fois que l’utilisateur commence à avoir des difficultés àrespirer. REMARQUE: utiliser exclusivement une protection des voies respiratoires adéquate pour le travail sur les peintures au plomb produisant poussières ou émanations. Les masques ordinaires n’offrent pas ce niveau de protection. Se renseigner auprès de son quincaillier local pour obtenir la liste des masques anti- poussières approuvés par leNIOSH.

3. NE PAS MANGER, BOIRE OU FUMER sur les lieux de

travail pour prévenir l’ingestion de particules de peinture contaminées. Il est recommandé aux ouvriers de se laver et changer AVANT de manger, boire ou fumer. Ne pas laisser sur les lieux de travail, là où la poussière pourrait s’y déposer, nourriture, boisson, cigarette ou autre produit deconsommation. Protection de l’environnement

1. La peinture devrait être retirée de façon à minimiser la

quantité de poussièresgénérées.

2. Les lieux où la peinture est retirée devraient être isolés

avec des panneaux de plastique de 4mils d’épaisseur.

3. Le ponçage devrait être effectué de manière à réduire

toute propagation des poussières de peinture hors des lieux detravail. Nettoyage et élimination

1. Passez quotidiennement l’aspirateur sur les lieux de

travail et nettoyez-les soigneusement pendant toute la durée du projet de ponçage. Changez fréquemment les filtres d’aspirateur.

1. Pour mettre l’outil en marche, poussez le levier de

verrouillage 11 vers l’arrière de l’outil, puis appuyez sur l’interrupteur à détente 10. L’outil fonctionnera tant que l’interrupteur resteraappuyé.

2. Pour arrêter l’outil, relâchez l’interrupteur àdétente.FRAnçAis

AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’appareil et retirez le bloc-piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer desblessures.

AVERTISSEMENT: afin de réduire le risque de

blessures graves, ne pas utiliser un crochet de suspension Versatrack™ ou rail mural Versatrack endommagé. Un crochet de suspension Versatrack™ ou un rail Versatrack™ endommagé ne supportera pas le poids de l’outil.

AVERTISSEMENT : afin de réduire le risque de

blessures graves, assurez-vous que la vis qui retient le crochet de suspension Versatrack ™ est bienserrée.

AVERTISSEMENT : afin de réduire le risque de

blessures graves, NE PAS suspendre l'outil au-dessus du niveau de la tête ou suspendre d’autres objets à partir du crochet de suspension. Supendez SEULEMENT l’outil sur le rail mural Versatrack™ Tà l’aide du crochet de suspension Versatrack™.

AVERTISSEMENT: assurez-vous que le poids de l'outil

ne dépasse pas le poids nominal maximum pour le crochet Versatrack™sélectionné. Réparations Le chargeur et le bloc-piles ne sont pasréparables. Le chargeur ou le bloc-piles ne comportent aucune pièceréparable.

AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine CRAFTSMAN ou un centre de réparation agréé CRAFTSMAN. Toujours utiliser des pièces de rechangeidentiques. L’entretien périodique doit comprendre le nettoyage à l’air comprimé du carter du moteur pour éliminer la poussière et les particules métalliques ou abrasives logées à l’intérieur de celui-ci. Ces dernières tendent en effet à s’accumuler sur les surfaces internes et peuvent engendrer des risques de choc électrique si elles ne sont pas souventnettoyées.

• Toujours manipuler les accessoires avec précaution lors du montage ou dudémontage. Nettoyage

AVERTISSEMENT : soufflez la saleté et la poussière de

tous les évents et les ports de poussière avec de l’air sec et propre au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors dunettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans unliquide. Accessoires

AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés avec ce produit, leur utilisation pourrait s’avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires CRAFTSMAN recommandés avec le présentproduit. Les accessoires recommandés pour cet outil sont vendus séparément au centre de service de votre région. Pour obtenir de l’aide concernant l’achat d’un accessoire, communiquer avec CRAFTSMAN, composer le 1-888-331-4569. MAINTENANCE

AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez le bloc-piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires. Un déclenchement accidentel du démarrage peut causer desblessures.

• Le meilleur endroit de rangement pour les accessoires est celui qui est frais et sec loin de la lumière directe du soleil et de la chaleur ou du froidexcessif.

sécurité. Les lunettes de vue ne constituent PAS des lunettes de sécurité. Utiliser également un masque facial ou anti-poussière si l’opération de découpe génère de la poussière. TOUJOURS PORTER UN ÉQUIPEMENT DE PROTECTION HOMOLOGUÉ :

2. Recueillez toute toile de protection plastifiée utilisée

et s’en défaire avec toute particule de poussière ou autre débris à éliminer. Placez-les dans un contenant hermétique pour déchets et jetez-les conformément à la procédure normale d’élimination des ordures. Pendant le nettoyage, maintenez à distance de la zone immédiate de travail les enfants ou femmesenceintes.

3. Nettoyez soigneusement jouets, meubles lavables,

et tout ustensile utilisés par les enfants avant toute nouvelleréutilisation.FRANÇAIS

Registre en ligne Merci pour votre achat. Enregistrez dès maintenant votreprodui:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec leproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous permettra de communiquer avec vous dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale américaine de la protection desconsommateurs.

• Registre en ligne à www.craftsman.com/ registration Garantie limitée de trois ans CRAFTSMAN réparera ou remplacera sans frais tout appareil défectueux pour cause de défaut de matériau ou de main-d'œuvre sur une période de trois ans à partir de la date d'achat de l'outil (deux ans pour les bloc-piles). Cette garantie ne couvre pas les pièces en panne pour cause d'abus ou d'usure normale de l'outil. Pour plus de détails au sujet de la couverture de la garantie et l'information de réparation sous garantie, visitez www.craftsman.com ou composez le 1-888-331-4569. Cette garantie ne s’applique pas aux accessoires ou dommages causés par des réparations effectuées ou tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne permettent pas de limitation sur la durée de la garantie implicite ou l'exclusion ou la limitation de dommages indirects, alors ces limitations peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux particuliers et vous pouvez avoir d’autres droits qui varient selon les états ou les provinces. CONTRAT D’ENTRETIEN GRATUIT DE DEUX ANS SUR

LES BLOC-PILES CRAFTSMAN

CMCB201, CMCB2011 CONTRAT D’ENTRETIEN GRATUIT DETROIS ANS SUR LESBLOC-PILES CRAFTSMAN CMCB202, CMCB204 REMARQUE: la garantie de se produit sera annulée si le bloc-piles a été altéré de quelque façon que ce soit. CRAFTSMAN ne peut être tenu responsable de tout dommage corporel causé par l’altération du produit et pourra poursuivre toute fraude en matière de garantie dans toute l’étendue permise par laloi.

GARANTIE DE REMBOURSEMENT DE90JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique ou de la cloueuse CRAFTSMAN , celui-ci peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucunproblème. AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cettegarantie.

REMPLACEMENT GRATUIT DES ÉTIQUETTES

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-888-331-4569 pour en obtenir le remplacementgratuit.

AVERTISSEMENT: lorsque vous suspendrez

des objets sur le mur Versatrack™ rail , distancez adéquatement les outils de sorte à ne pas excéder 35kg (75lb) par piedlinéaire. IMPORTANT: pour la fixation du crochet de suspension Versatrack, utilisez seulement la vis fournie. Assurez-vous de bien serrer la vis. Les outils et accessoires compatibles Versatrack™ se fixent de façon sécuritaire au système Versatrack™Trackwall.

1. Éteignez l’outil, retirez les accessoires, retirez le

ATTENTION : tout produit avec dents coupantes exposées doit être couvert de façon sécuritaire s’il doit être mis sur le Versatrack™Trackwall.

sur l’outil. a. Placez le crochet de suspension Versatrack™ l’emplacement du montage à la base de l’outil. b. Utilisez un tournevis pour sécuriser le crochet de suspension avec la vis fournie.

.Ne pas utiliser toute autre vis pour cefaire. REMARQUE : les accessoires Versatrack™ pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d’aide pour trouver un accessoire, veuillez contacter CRAFTSMAN, appelez au1-888-331-4569.

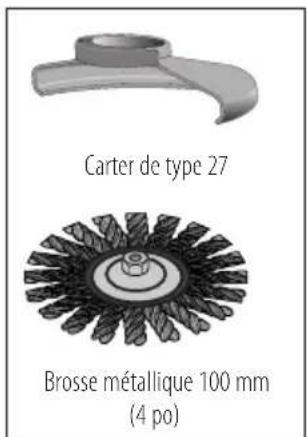

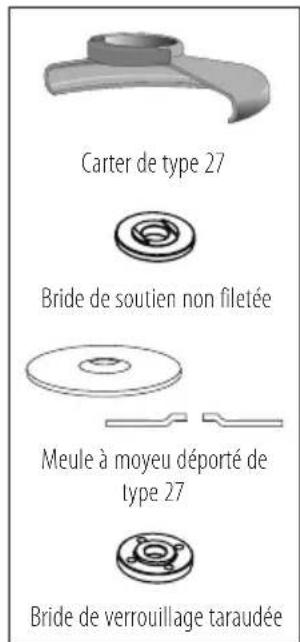

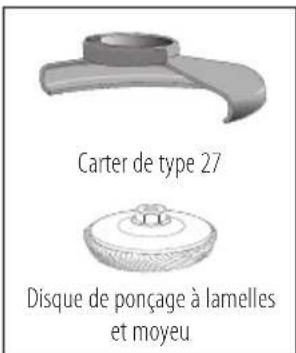

Meule de 115mm (4 1/2po) Carter de type 27 Bride de soutien non filetée Meule à moyeu déporté de type 27 Bride de verrouillage taraudée Carter de type 27 Meule à moyeu de type 27 Disques à lamelles de sablage 115 mm (4 1/2 po) Carter de type 27 Disque de ponçage à lamelles et moyeu Carter de type 27 Bride de soutien non filetée Disque de ponçage à lamelles sans moyeu Bride de verrouillage taraudée Brosses métalliques Carter de type 27 Brosse forme coupelle de 76 mm (3 po) Carter de type 27 Brosse métallique 100 mm (4 po) Meules abrasives Tampon de soutien en caoutchouc Meule abrasive l’écrou de blocage de meuleESPAÑOL

AVERTISSEMENT : utilisez seulement des piles 20 V CRAFTSMAN avec ce produit. Utiliser toute autre pile peut créer un

• La tension initiale maximum du bloc-piles (mesurée à vide) est de 20 volts. La tension nominale est de18.
