HVC150.55R - Aspirateur AFK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Aspirateur avec une puissance de 1500 W, capacité du réservoir de 2,5 L, filtre HEPA.
Utilisation	Conçu pour un nettoyage efficace des sols durs et des tapis, avec plusieurs accessoires inclus.
Maintenance et réparation	Filtres lavables, réservoir facile à vider, pièces de rechange disponibles.
Sécurité	Protection contre la surchauffe, câble d'alimentation de sécurité, conforme aux normes CE.
Informations générales	Poids de l'appareil : 5 kg, garantie de 2 ans, niveau sonore de 78 dB.

FOIRE AUX QUESTIONS - HVC150.55R AFK

Comment puis-je résoudre un problème d'aspiration faible avec l'AFK HVC150.55R ?

Vérifiez si le filtre est propre et qu'il n'est pas obstrué. Nettoyez ou remplacez le filtre si nécessaire. Assurez-vous également que le réservoir à poussière est vide.

Que faire si l'aspirateur ne s'allume pas ?

Vérifiez si l'appareil est correctement branché à une prise de courant. Assurez-vous que le câble d'alimentation n'est pas endommagé. Essayez une autre prise si nécessaire.

Comment nettoyer le filtre de l'AFK HVC150.55R ?

Retirez le filtre de l'aspirateur et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon aspirateur fait-il du bruit ?

Un bruit excessif peut être causé par un objet coincé dans la brosse ou le tuyau. Vérifiez et retirez tout débris. Si le bruit persiste, il peut y avoir un problème moteur.

Comment puis-je savoir quand il est temps de remplacer le filtre ?

Si vous remarquez une diminution de l'aspiration même après nettoyage, ou si le filtre est visiblement endommagé ou très encrassé, il est temps de le remplacer.

Que faire si le câble d'alimentation est endommagé ?

N'utilisez pas l'appareil. Faites appel à un professionnel pour remplacer le câble d'alimentation afin d'éviter tout risque d'électrocution.

L'aspirateur dégage une odeur désagréable, que faire ?

Cela peut être dû à un filtre encrassé ou à des débris dans le réservoir. Nettoyez le filtre et videz le réservoir. Si l'odeur persiste, vérifiez les tuyaux pour d'éventuels blocages.

Comment puis-je prolonger la durée de vie de mon aspirateur AFK HVC150.55R ?

Assurez-vous de nettoyer régulièrement le filtre, de vider le réservoir après chaque utilisation et de vérifier les brosses et tuyaux pour éviter les obstructions.

Où puis-je acheter des pièces de rechange pour mon aspirateur ?

Vous pouvez acheter des pièces de rechange sur le site web du fabricant ou chez des revendeurs agréés. Vérifiez également les magasins d'électronique ou de bricolage.

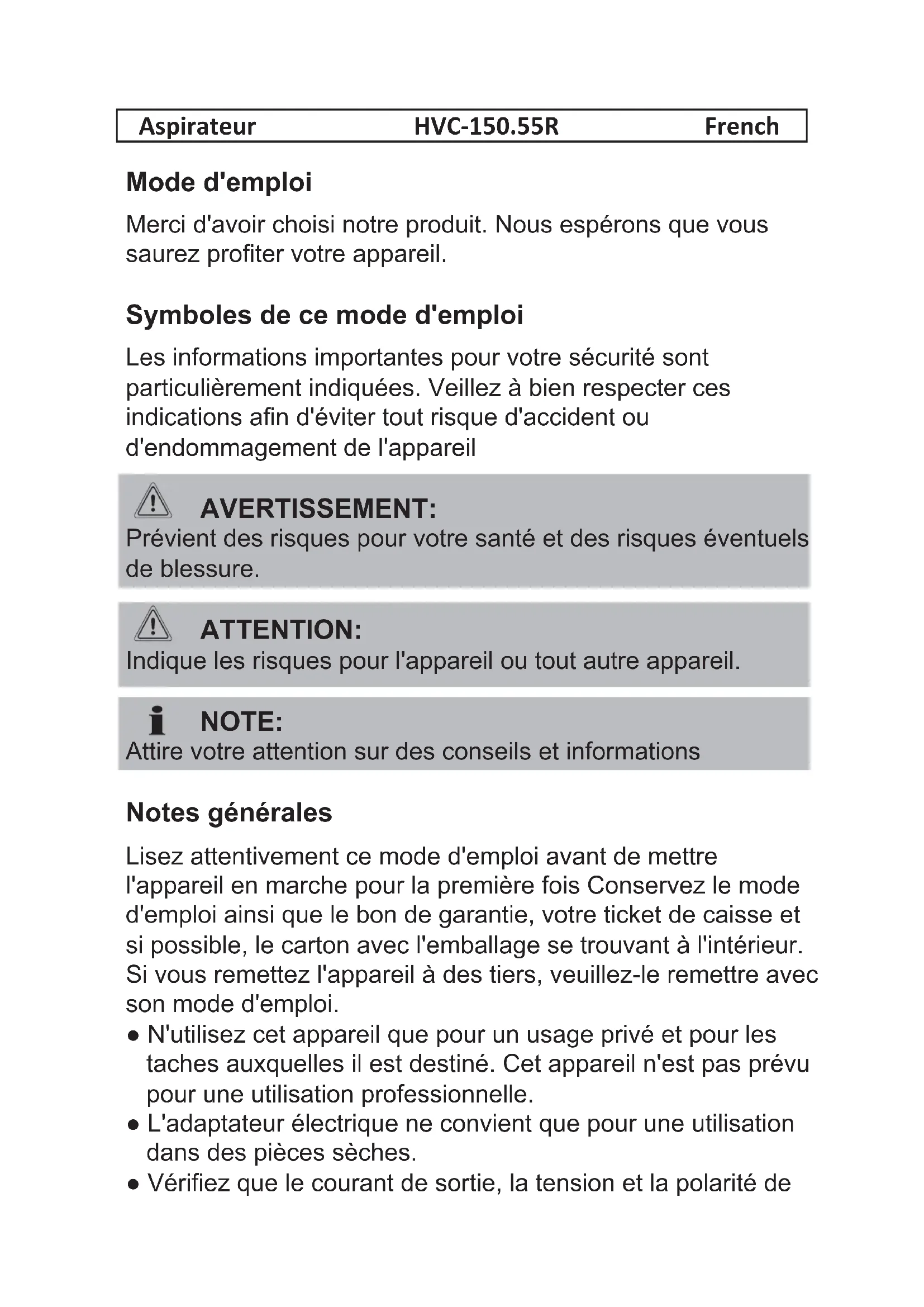

MODE D'EMPLOI HVC150.55R AFK

Merci d'avoir choses notre produit. Nous espérons que vous saurez profiter votre apparéil.

Symboles de ce mode d'emploi

Les informations importantes pour votre sécurité sont particulièrement indiquées. Veillez à bien respecter ces indications afin d'éviter tout risque d'accident ou d'endommagement de l'appareil

AVERTISSEMENT:

Prévient des risques pour votre santé et des risques éventuels de blessure.

ATTENTION:

Indique les risques pour l'ordinateur ou tout autre apparéil.

NOTE:

Attire notre attention sur des conseils et informations

Notes générales

Lisez attentivement ce mode d'emploi avant demettre l'employeil en marche pour la première fois Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant à l'intérieur. Si vous remettez l'employeil à des tiers, veuilles-le remetre avec son mode d'emploi.

• N'utilisez cet apparéil que pour un usage privé et pour les taches auxquelles il est destiné. Cet apparéil n'est pas prévu pour une utilisation professionnelle.
• L'adaptateur électrique ne convient que pour une utilisation dans des pieces sèches.
• Vérifiez que le courant de sortie, la tension et la polarité de

l'adaptateur électrique correspondant aux informations sur l'appareil branché !

• Ne touchez pas l'adaptateur électrique branché avec des mains humides!
• En cas de nettoyage, débranchez l'appareil de l'adaptateur électrique.
• Assurez-vous que le cable de l'adaptateur électrique ne soit pas entortillé, coincide, bloqué par un obstacle ou en contact avec des sources de chaleur.
• N'utilisez pas un adaptateur électrique endommagé.
• Ne répAREZ pas l'adaptateur vous-même, mais consultez un spécialiste autorisé.
• Il ya lieu d'inspecter l'appareil et le bloc d'alimentation régulierement en vue d'eventuels signes d'endommagements. Lorsqu'un endommagement est detecté, l'appareil ne doit plus être utilisé.
• N'utilisez que les accessoires d'origine.
• Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) à leur portée.

AVERTISSEMENT:

Ne pas laisser les jeunes enfants jouer avec le film. Il y a risque d'étouffement!

Consignes de sécurité spéciales pour cet apparéil

• Cet apparéil peut être utilisé par les enfants d'âge supérieur à 8 ans et par les personnes aux capacités sensorielles, physiques ou mentales réduites, ainsi que par les personnes sans expérience ou connaissances, tant qu'elles sont supervisées et instruites à l'uti-lisation de l' apparéil en sécurité et tant qu'elles en complènnet les risques.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien peuvent être effectuels par les enfants âgés de plus de 8 ans et s'ils le font sous surveillance.
• Ne pas laisser l'appareil et son cordon à portée des enfants

de moins de 8 ans.

• L'appareil est conscience pour une utilisation avec une très bassé tension de sécurité. Branchez uniquement à une alimentation conforme aux caractéristiques inscrites sur la plaque signalétique.
• Si le cable de connexion de cet apparéil est endommagé, il doit être remplace par un cable de connexion spécial disponible auprès du fabricant ou de son service client.
• N'aspirez pas de substances combustibles ou de liquides!
• Évitez d'aspirer des objets pointus ou tranchants!
• N'aspirez jamais sans le filtrer montés.

Précautions particulières concernant la batterie intégrée rechargeable

ATTENTION:

• L'appareil contient une batterie ion-lithium rechargeable non remplaçable par l'utilisateur.
• Risque d'explosion en cas de remplacement incorrect de la batterie rechargeable. Ne la remplacez que par une batterie du même type ou de type équivalent.
• Ne soumettez pas la batterie intégrée rechargeable à des impacts violents ou une forte pression. Ne laissez pastomber l'appareil!
• N'exposez pas l'appareil à une chaleur intense telle que les rayons du soleil. Tenez l'appareil à distance des sources de chaleur telles qu'un radiateur, un poèle, etc. !
• La batterie doit être enlevée de l'appareil avant qu'elle est abandonnée.
• La batterie est disposée en sécurité.
• L'appareil doit être déconnecté de l'électricité lors d'enlevement de la batterie.
• La température ambiente doit être comprise entre 0^ et 45^ , La chaleur endommage la batterie rechargeable. Une température bien plus BASSE réduit la capacité et la durée de vie de la batterie rechargeable.
• Ne laissez pas la batterie rechargeable se charger sans

surveillance.

Utilisez uniquement le bloc d'alimentation
"RKGSDC2200500" foumi avec le produit.
- Débranche le bloc d'alimentation du secteur si vous n'allez
pas réutiliser l'appareil avant longtemps.

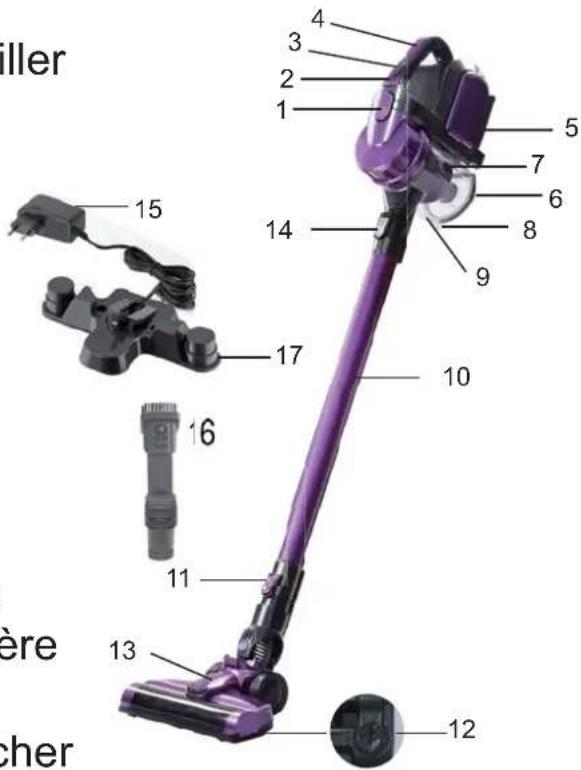

Liste des différents éléments de commande/Livraison

1. Bouton pour déverrouiller / verrouiller l'objet filtrant
2. Témoin LED de charge
3. Bouton multifonction 1 / + / -
4. Poignée
5. Prise de connexion du bloc d'alimentation
6. Base du collecteur de poussière
7. Collecteur de poussière avec filtré HEPA
8. Verrou du collecteur de poussière
9. Ouvreuse du collecteur de poussière
10. Tube d'aspiration
11. Déverrouillage du suceur à plancher
12. Serrure du rouleau de brosse
13. Suceur à plancher avec Brosseturbo
14. Déverrouillage du tuyau d'aspiration ou d'accessoire de tuyau
15. Adaptateur
16. Suceur pour interstices et Brosse
17. Support mural

Non illustré:

1 x Adaptateur secteur
2xCheville
2x Vis

Déballage de l'appareil

1. Retirez l'appareil de son emballage.
2. Vérifiez que la liste des accessoires soit au complet.
3. Vérifiez que l'appareil n'ait pas subi de dégats pendant le transport, pour éviter tout risque.

i NOTE:

S'il ya eu des dégats dûs au transport, contactez votre revendeur immédiatement. N'utilisez pas un apparéil endommagé!

1. Enlevez le verrouillage de transport du bouton multifonction

Notes d'utilisation

• L'appareil est spécialement concu pour aspirer rapidement des petites quantités de saletés sèches ou de poussières.
• L'appareil fonctionne via une batterie chargée. La charge se fait par le bloc d'alimentation fourni
• Une alimentation directe via un adaptateur électrique est impossible.

Bouton multifonction (1 / + 1 - )

Utilisez le bouton multifonction pourmettre en marche et eteindre l'appareil. Vous pouvez également selectionner un niveau de puissance avec ce bouton.

Un appui = Metre en marche l'appareil, fais le niveau de puissance

Deux appuis = Sélectionner un niveau de puissance élevé
Trois appuis = Éteindre l'appareil

Avant la première utilisation

Tube d'aspiration

• Insérez le tuyau d'aspiration avec les deux broches de contact dans le raccord sur l'unité manuelle. Il doit s'emboiter

en faisant un bruit.

• Pour détacher le tuyau d'aspiration, appuyez sur le bouton de déverrouillage (14) et sortez le tuyau en même temps.

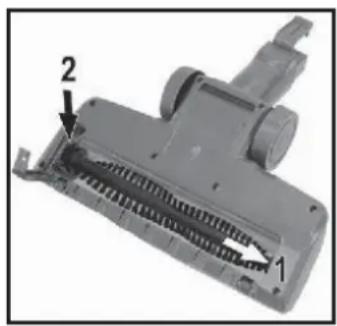

Suceur à plancher avec Brosse turbo

Le suceur à plancher convient à n'importe quel revêtement de sol. Pendant le fonctionnement de l'appareil, les LED sur le suceur à plancher s'allument pour améliorer la visibilité dans les zones sombres.

ATTENTION:

Vous ne pouvez pas changer les LED.

• Glissez l'extrémité inférieure du tuyau d'aspiration dans le raccord sur le suceur à plancher. Faites attention aux broches de contact. Le tuyau d'aspiration doit s'emboiter en faisant un bruit.
• Pour détacher le tuyau d'aspiration, appuyez sur le bouton de déverrouillage (11) hors du tuyau etASFez le tuyau en même temps.

Accessoires de tuyau (16)

Vous pouvez fixer ces accessoires de tuyau directement sur l'unité manuelle ou sur le tuyau d'aspiration deja installé.

Raccordement sur l'unité manuelle

• Insérez l'accessoire de tuyau avec le marquage vers le haut dans le raccord sur l'unité manuelle. Il doit s'emboiter en faisant un bruit.
• Pour détacher l'accessoire de tuyau, appuyez sur le bouton de déverrouillage (14) et sortez l'accessoire en même temps.

Raccordement au tuyau d'aspiration

Vous avez besoin de l'adaptateur (15) pour le raccordement au tuyau d'aspiration.

• Insérez l'adaptateur avec le côté angulaire dans l'extrémité inférieure du tuyau d'aspiration.
• Vous pouvez maintainant glisser un accessoire de tuyau sur le côté rond de l'adaptateur.
• Pour détacher l'accessoire de tuyau et l'adaptateur, il suffit de tirer sur les pieces.

Suceur pour interstices et Brosse

Avec ce suceur, vous pouvez aspirer sélectivement les coins et les surfaces difficiles d'accès.

Utilisez le suceur avec Brosse verrouillée pour éviter de rayer la surface à nettoyer.

• Pour cela, appuyez sur le bouton ① et offensez la Brosse jusqu'au bout du suceur. Ils doivent s'engager.
• Appuyez à nouveau sur le bouton pour débloquer la Brosse.

Assemblage du support mural

Branchement de la fiche du bloc d'alimentation

Si vous foulez aussi utiliser le support mural en tant que socle de charge, branchez d'abord la fiche du bloc d'alimentation.

Consultez les illustrations (A à C) à la page 51.

i NOTE:

• Tournez la fiche à l'extrémité métallique, pas au niveau du cable. Utilisez une pince, si nécessaire.

• Il ya une ouverture à l'arrière du support mural. Vous pouvez tourner la fiche en plus avec un doigt à travers cette ouverture.

• Installez la fiche du bloc d'alimentation avec le côte aplat dans le support mural. (Fig. A)

• Pivotez la fiche du bloc d'alimentation de 90^ Elle doit reposer fermement dans le support et ne doit plus pouvoir glisser. (Fig. B)
• Fixez le cable dans le guide de cable. (Fig. C)

Fixation du support mural

AVERTISSEMENT:

Assurez-vous préalablement qu'il n'y a pas de cables dans le mur pouvant être endommages!

ATTENTION:

Placez le support mural de façon à ce que l'appareil ne soit pas exposé aux rayons du soleil ni à d'autres sources de chaleurur.

NOTE:

Une prise secteur doit etre a proximite.

1. Mesurez la hauteur pour le support mural. Tenez l'aspirateur contre le mur avec le tuyau d'aspiration et le suceur installé.
2. Tenez le support mural contre le mur comme à la page 51. Marquez 2 trous de perçage.
3. Percez les trough et inserez les chevilles dans le mur.
4. Insérez les vis dans les trous du support mural.
5. Serrez les vis à la main avec un tournevis.

Chargement de la batterie

1. Éteignez l'appareil.
2. Branchez le bloc d'alimentation à la prise de connexion (5). Si vous avez préparé le support mural en tant que socle de charge, accrochez-y l'appareil.
3. Branchez l'adaptateur électrique sur une prise de courant certifiée Chargez l'appareil pendant environ 5 heures avant la première utilisation.

i NOTE:

• Le tímoin LED de charge indique l' état de charge de la batterie rechargeable. (25%, 50% et 100%)
• L'appareil a une régulation de charge électronique, qui empêche la surcharge.

i NOTE:

• La charge est terminée quand les 3 LED sont allumées.
• Les LED s'eteignent au bout d'un certain temps.

• Pendant le chargement, il est normal que l'appareil chauffe.

• La batterie rechargeable doit être chargée quand le témoin LED de charge indique seulement 25 % de capacité.

• Débranche le bloc d'alimentation de la prise secteur une fois que la batterie rechargeable est entièrement chargée.

i NOTE:

Meme si l'appareil est eteint, la batterie rechargeable se decharge en permanence. Si vous n'utilisez pas l'appareil pendant longtemps, rechargez la batterie rechargeable au moins une fois toutes les 6 à 12 semaines.

Utilisation de l'ordinateil

Vous pouvez utiliser l'appareil comme aspirateur de plancher ou aspirateur de table (unité de base).

1. Débranchez l'appareil du secteur quand vous changez d'accessoire.
2. Mettez en marche l'appareil.
3. Sélectionnez un niveau de puissance.

NOTE:

Nous recommendons niveau de puissance max. pour utiliser l'appareil avec le suceur à plancher.

Fin de fonctionnement

1. Éteignez l'appareil.

2. Si vous avez déjàinstallé lesupport mural, accrochez l'aspiration.Vous pouvez fixer le suceur pour interstices et Brosse et la Brosse à ameublement à gauche et à droite de l'aspirateur.

Entretien

Vider le collecteur de poussière

1. Débranche l'appareil du bloc d'alimentation.
2. Si nécessaire, détachez le tube d'aspiration ou l'accessoire d'aspiration qui sont sur l'appareil.
3. Tenez l'appareil avec la plaque inférieure du collecteur de poussière au-dessus d'une poubelle.
4. Videz le contenu du collecteur de poussière. Glissez l'ouvreuse du collecteur de poussière vers le bas afin d'ouvrir la plaque inférieure
5. Puis, refermez la base. Le verrou sur le collecteur de poussière doit s'actionner.

Le système de filtré

Votre apparéil dispose de 3 filtres Le système de sac à poussière habituel a été remplaced par un collecteur de poussière transparent. La vitesse supérieure du début du collecteur permet à la poussière lourde et aux particules les plus petites qui flottent de se séparer de 1'« air aspiré» Il n'est donc pas nécessaire d'acheter des sacs à poussière. Les filtres doivent être nettoyés régulièrement.

ATTENTION:

• Ne lavez jamais le filtré dans la machine à laver.
• N'utilisez pas un seche-cheveux pour sécher.
• Remettez l'appareil en marche quand tous les filtres sont entièrement secs et correctement assemblés.

Le dispositif de filtration

Le dispositif de filtration est constitué par:

Filtre HEPA
- Filtre grossier

Procedure comme SUit pour nettoyer le dispositif de filtration

1. Vider le écipient à poussière ainsi qu'il est décrit ci-dessus. (Étapes 1-5)

2. Démonter le dispositif de filtration

2.1 Appuyez sur la zone à relief du bouton (1) pour détacher le bac à poussière du carter du moteur.

2.2 Pivotez le couvercle du bac à poussière dans le sens . Enlevez le couvercle.

2.3 Retirez l'objet filtrant du bac à poussière.

2.4 Pivotez le filtré HEPA pour l'oter du filtré grossier.

1. Vous pouvez Brosser le filtrre HEPA pour le nettoyer. En cas de salissures importantes, nettoyez les filtrres à l'eau courante.

2. Laissez les filtres complètement sécher à l'air libre avant de les réinstaller!

3. Essuyez le collecteur de poussière avec un tissu humide et séchez-le.

6 Assembler le dispositif de filtration

6.1 Le filtré HEPA a 3 ergots. Mettez le plus grand ergot dans le plus grand renforcement du filtrre grossier. Fixez le filtré HEPA en le tournant dans le sens des aiguilles d'une montre. Il doit s'emboiter en faisant un bruit.

6.2 Placez l'élément filtrant dans le bac à poussière. L'ergot arrondi doit reposer exactement dans le renforcement arrondi.

6.3 Installez de nouveau le couvercle sur le bac à poussière. Placez la flèche (↓) sur le couvercle juste au-dessus de la flèche à côté du symbole ↑.

6.4 Serrez le couvercle dans le sens ↑. Il doit s'emboiter en faisant un bruit.

6.5 Installez de nouveau le bac à poussière sur le carter du

mateur. Installez d'abord le bac à poussière en fond du carter du moteur, afin que les contacts électriques correspondant. Ensuite, engagez-le jusqu'en haut. Pour cela, appuyez sur la zone lisse du bouton (1).

Filtre d'échéppement

Votre apparéil est en outre équipé d'un filtre d'échéppement. C'est à droite de l' apparéil.

ATTENTION:

Vous ne pouvez pas démonter ce filtre

Nettoyage

AVERTISSEMENT:

• Débranchez toujours l'appareil du bloc d'alimentation avant de le nettoyer!
• Enaucun cas plonger le boitier moteur dans de I'eau pour le nettoyer. Vous risqueriez de provoquer une electrocution ou un incendie.

ATTENTION:

• Ne pas utiliser de Brosse en fil de fer ou autres objets abrasifs
• Ne pas utiliser de détergents agressifs ou abrasifs.

• Chaque élément ne va pas au lave-vaisselle.

• Le boîtier peut être nettoyé à l'aide d'un chiffon légarement humide.

• Vous pouvez essuyer le bloc d'alimentation avec un chiffon sec.

Suceur à plancher

1. Débranchez le suceur à plancher du tuyau d'aspiration.
2. Retournez le suceur à plancher pour pouvoir voir le côté inférieur. dans le sens antihoraire avec un outil pour

déverrouiller le rouleau de la Brosse de débloquer le verrou de la Brosse à roulettes à gauche.

1. Sortez la Brosse à roulettes.
2. Enlevez les fils et les cheveux enroulés sur la Brosse.

Utilisez des ciseaux, si nécessaire.

5. Assemblage:

Consultez l'image ci-contre.

5.1 Mettez la Brosse à roulettes en position (1). Vérifiez que le renforcement triangulaire sur la Brosse à roulettes est positionné correctement.

5.2 Remettez le palier de la Brosse à roulettes dans le boîtier du suceur à plancher (position 2).
6. Fermez le verrou de la Brosse à roulettes. Il doit s'emboiter en faisant un bruit.

Bac à poussière avec élément filtrant

Veuillez tire le chapitre « Entretien » pour le nettoyage de ces composants.

Stockage

• Nettoyez l'appareil comme il est décrit et laissez-le sécher.
• Vous pouvez utiliser le support mural préalablement installé pour le rangement.
• Nous vous recommendons de conserver l'appareil dans son emballage d'origine si vous ne l'utilisez pas pendant longtemps.

i REMARQUE concerning la durée de vie de la batterie rechargeable:

Meme si l'appareil est eteint, la batterie rechargeable se decharge en continu. Si vous n'utilise pas l'appareil pendant longtemps, rechargez la batterie rechargeable au moins une fois toutes les 6 à 12 semaines.

• Conservez toujours l'appareil hors de portée des enfants dans un endroit sec et bien aéré.

Dépannage

	Cause possible Solution Problème
L'appareil ne fonctionne pas.	L'accumulateur est vide.	Rechargez l'accumulateur.
	Le bloc d'alimentation est branché.	Débranchez l'appareil du bloc d'alimentation.
	La batterie rechargeable est défectueuse.	Contactez notre service après-vente ou votre revendeur.
Puisance d'aspiration faible.	La batterie est presque déchargée.	Rechargez l'accumulateur.
	Le bac de poussière est plein.	Videz le bac à poussière.
	Les filtres sont sales.	Nettoyez les filtres comme indiqué dans "Entretien".
Bruit pendant le fonctionnement	Un corps étranger a été aspiré dans le suceur à plancher.	Enlevez le corps étranger. Si nécessaire, débranchez le suceur à plancher du tuyau d'aspiration.
Le suceur à plancher avec Brosse turbo ne fonctionne pas.	La Brosse à roulettes est bloquée par des saletés.	Nettoyez le suceur à plancher comme indiqué dans « Nettoyage»
	Raccordement incorrect du tuyau d'aspiration ou du suceur à plancher.	Examinez le raccordement
De la poussière s'échappe du bac à poussière.	Le bac à poussière est mal fermé	Vérifiez l'skeleton de l'élement filtrant, le couvercle et la plaque de base.
La batterie rechargeable ne maintainent pas la charge.	La batterie rechargeable a atteint la fin de sa durée de vie.	Contactez notre service après-vente ou votre revendeur.

Données techniques

Adaptateur electrique

Entrée: AC 100-240V~50/60Hz, 0,5A

Sortie: DC 26,5V, 500 mA

Polarité: Θ-←⊕

CE

Batterie: 6 × 3,6 ~V , 2200 mAh Ion-Li

Temps de fonctionnement : 55 minutes maximum

Temps de mise en charge : environ 5 heures

Nous nous réservons le droit d'apporter des modifications techniques ainsi que des modifications de conception dans le cadre du développement continu de nos produits.

Cet apparéil a été contrôle d'après toutes les directives européennes actuelles applicables, comme par exemple concernant la compatibilité electromagnetique et la basse tension. Cet apparéil a été fabriqué en respect des réglementations techniques de sécurité les plus récentes.

Élimination

Accumulateur / Mise au rebut de la batterie

L'appareil contient une batterie rechargeable.

rechargeables) usages ne doivent pas etre jetes avec les déchets menagers.

La batterie doit être enlevée avant que l'appareil ne soit recyclé. Contactez un technicien qualifié.

Vous pouvez demander à votre municipalité où sont les sites de collecte pour batteries/accumulateurs.

Gestion des déchets

Le symbole ci-dessus et apposé sur le produit indique que ce dernier apparait à la catégorie des équipements électriques et électroniques et ne doit donc pas être mis au rebut avec les autres déchets

domestiques ou commerciaux en fin de vie utile.

La directive Waste of Electrical and Electronic Equipment (WEEE) Directive (2012/19/EU) a été mise en place pour encourager la mise en place des valeurs techniques disponibles pour la récapération et le recyclage, minimisant ainsi l'impact négatif des substances nocives et dangereuses sur l'environnement et éviter la prolifération des décharges. Prenez contact avec les autorités locales compétentes pour en savoir plus sur la manière correcte de dispose des équipements electriques et electroniques.
