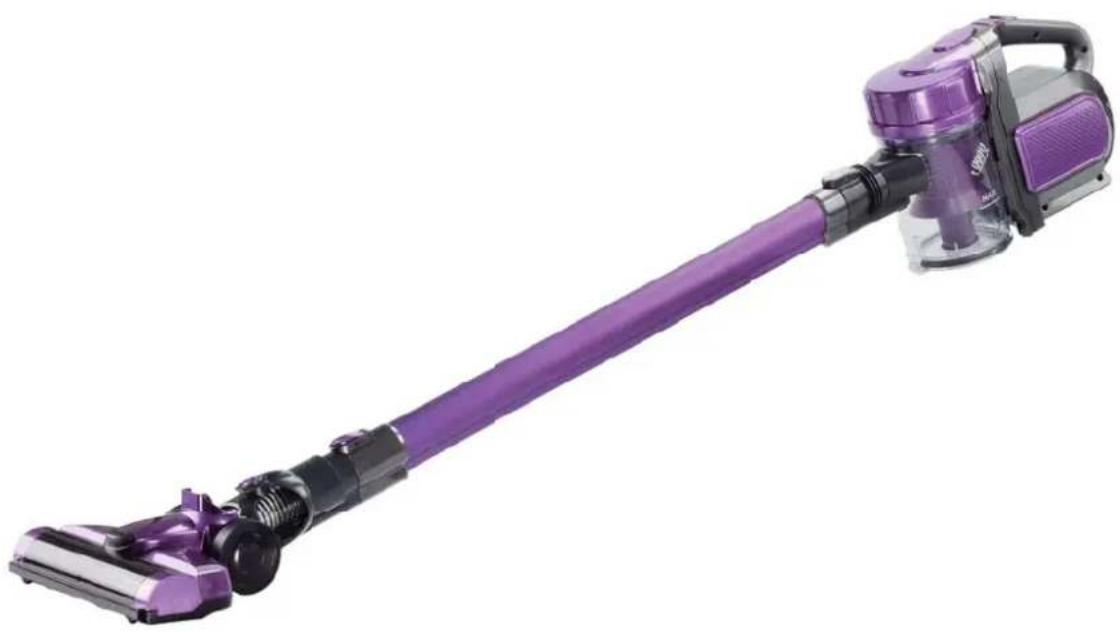

MANUALE UTENTE HVC150.55R AFK

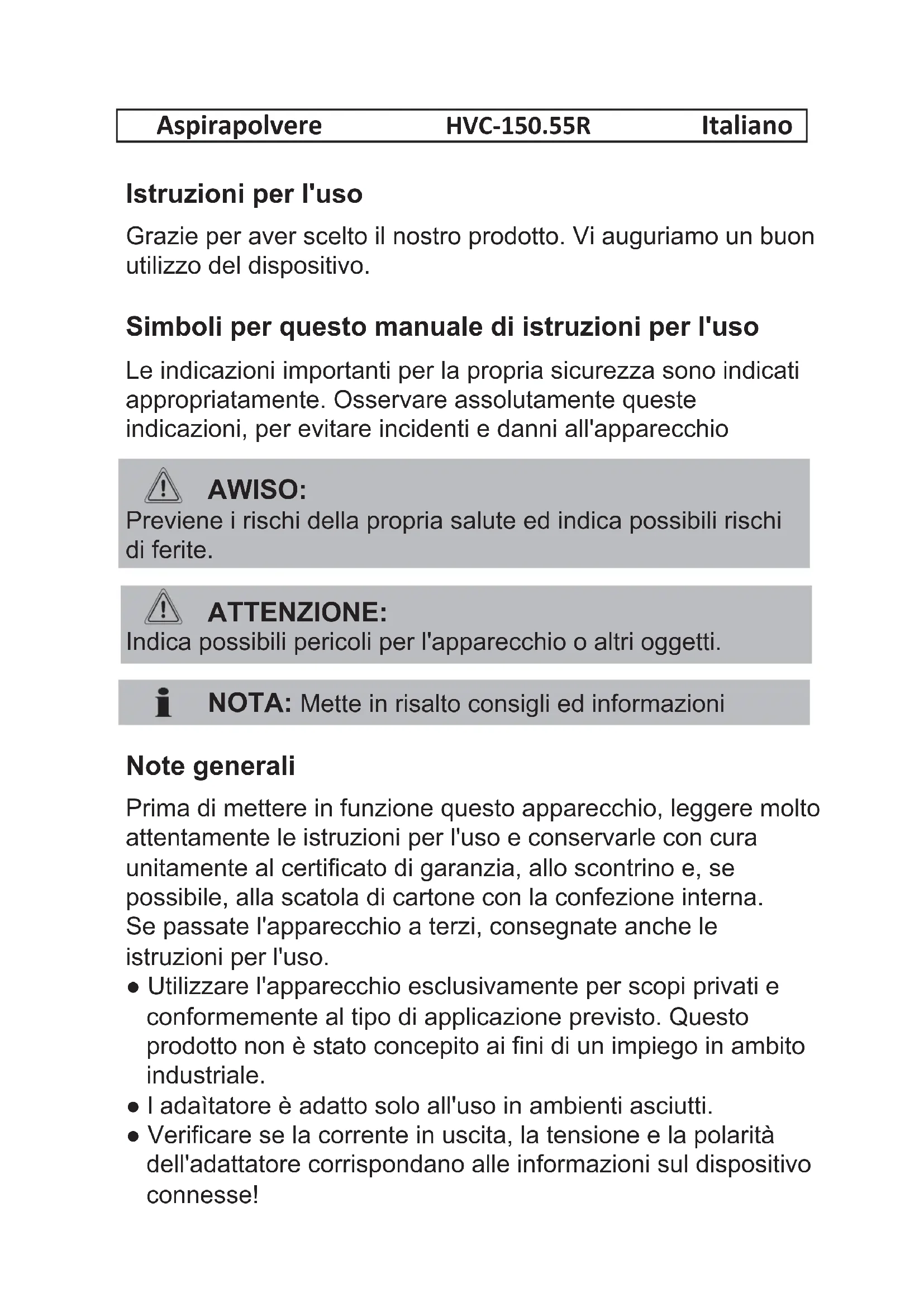

bambini di età superiore agli 8 anni sotto la supervisione di un adulto.

bambini di età inferiore a 8 anni. Il dispositivo è destinato all'uso con tensione extra bassa di sicurezza. Collegare solo ad un'alimentazione secondo le specifiche indicate sull'etichetta del modello.Se il cavo di connessione di questo dispositivo è danneggiato, deve essere sostituito con un cavo di connessione special disponibile dal produttore o servizio assistenza. Non aspirare sostanze combustibili o liquidi! Evitare di aspirare oggetti taglienti o appuntiti! Non aspirare senza il filtro installato. Informazioni speciali per la sicurezza riguardanti la batteria ricaricabile incorporata ATTENZIONE: Il dispositivo contiene batterie ricaricabili agli ioni di litio che non possono essere sostituite dall'utente. Rischio di esplosione in caso di sostituzione impropria della batteria ricaricabile. Sostituire solo con lo stesso tipo o un tipo equivalente di batteria. Non esporre la batteria ricaricabile incorporata a forti impatti o pressione. Non fa cadere l'apparecchio! Non esporre l'apparecchio a calore intenso come la luce diretta del sole Tenere il dispositivo lontano da fonti di calore come termosifoni, stufe, ecc! La batteria deve essere rimossa dall'apparecchio prima di essere rottamata. La batteria deve essere smaltita in modo sicuro. Quando si rimuove la batteria il apparecchio deve essere scollegato dall'alimentazione. La temperatura dell'ambiente deve essere compresa tra 0°C e max. 45°C. Il calore danneggia la batteria ricaricabile. Temperature sempre più basse riducono la capacità e la durata della batteria ricaricabile. Non caricare la batteria ricaricabile senza supervisione. Usare solo l'alimentatore "RKGSDC2200500" fomito in dotazione. Scollegare l'alimentatore dalla presa di corrente quando non si utilizza l'apparecchio per un lungo periodo.17

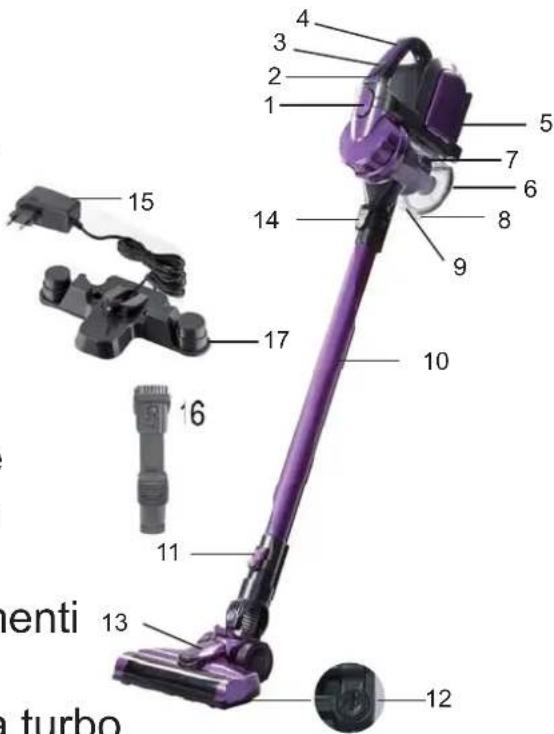

Elementi di comando I Nella fornitura

1. Tasto per sbloccare / bloccare l'unità filtro

2. Indicatore carica LED

3. Indicatore Multifunzione / +/-

5. Presa per il collegamento dell'unità

6. Piastra di base del collettore

7. Collettore della polvere con

8. Chiusura del raccoglitore di polvere

9. Apertura del raccoglitore di polvere

10. Tubo di aspirazione

11. Sblocco della bocchetta per pavimenti

12. Blocco del rullo della spazzola

13. Ugello da pavimento con spazzola turbo

14. Sblocco per il collegamento del

tubo di aspirazione o della bocchetta

Non in figura: 1 x Adattatore di potenza 2x Tassello 2x Vite Disimballaggio

1. Estrarre il dispositivo dall'imballaggio.

2. Controllare che la spedizione sia completa.3. Controllare che il dispositivo non abbia subito danni

durante il trasporto per prevenire pericoli. NOTA: Se si sono verificati danni durante il trasporto, contattare immediatamente il rivenditore. Non utilizzare un dispositivo danneggiatol

4. Rimuovere il blocco per il trasporto dal tasto multifunzione

Note per l'uso Il dispositivo è adatto in particolare per aspirare velocemente piccolo quantità di polvere o sporco asciutti. Il dispositivo è utilizzato tramite la batteria ricaricabile. La ricarica avviene tramite l'alimentatore in dotazione. Non è possibile l'alimentazione di corrente diretta tramite l'adattatore di corrente. Indicatore Multifunzione ( / +/-) Usare il tasto multifunzione per accendere o spegnere l'apparecchio. Con questo tasto è possibile inoltre selezionare un livello di potenza. Premere una volta = Accendere l'apparecchio, abbassare il livello di potenza Premere due volte = Selezionare il livello ad alta potenza Premere tre volte = Spegnere l'apparecchio Messa in funzione Tubo di aspirazione Inserire il tubo di aspirazione con i due perni di contatto nel collegamento dell'unità di base. Deve bloccarsi emettendo un rumore. Per scollegare il tubo di aspirazione, premere il bottone di rilascio (14) ed estrarre allo stesso tempo il tubo.Ugello da pavimento con spazzola turbo La spazzola da pavimento è adatta a qualsiasi rivestimento per pavimenti. Durante il funzionamento, i LED sulla spazzola da pavimento si accendono per una migliore visibilità nelle a ree buie. ATTENZIONE: Non è possibile sostituire i LED. Infilate l'estremità inferiore del tubo di aspirazione sul connettore sulla spazzola per pavimenti. Far attenzione ai perni di contatto. Il tubo di aspirazione deve collegarsi emettendo un rumore. Per scollegare il tubo di aspirazione, allontanare la sezione di rilascio (11) dal tubo stesso ed allo stesso tempo estrarlo. Collegamenti bocchetta (16) E' possibile collegare queste bue bocchette direttamente all'unità di base o al tubo di aspirazione già installato. Collegamento all'unità di base Inserire l'accessorio della bocchetta con il contrassegno rivolto verso l'alto nella connessione dell'unità di base. Deve bloccarsi emettendo un rumore. Per scollegare l'accessorio della bocchetta, premere il bottone di rilascio (14) ed estrarre allo stesso tempo l'accessorio. Connessione alla pompa di aspirazione È necessario l'adattatore (15) per il collegamento al tubo di aspirazione. Inserire l'adattatore con il lato obliquo nell'estremità inferiore del tubo di aspirazione. Adesso è possibile far scivolare l'accessorio della bocchetta sul lato rotondo dell'adattatore.Per rimuovere l'accessorio della bocchetta e l'adattatore, estrarre semplicementi le parti. Bocchetta per lancia / spazzola combinata Con questa bocchetta si possono pulire gli angoli e le fessure Utilizzare la bocchetta con una spazzola bloccata per evitare graffi della superficie da pulire. Per fare ciò, premere il tasto e spingere la spazzola fino alla fine della bocchetta. Deve bloccarsi. Premere di nuovo il tasto per sbloccare la spazzola. Montaggio del supporto da parete Inserire la spina dell'alimentatore Se si desidera utilizzare il supporto a parete anche come stazione di ricarica, collegare prima la spina dell'alimentatore. Fare riferimento alle illustrazioni (A fino C) di pagina 67. NOTA: Ruotare la spina all'estremità del metallo, non il cavo. Se necessario, utilizzare una pinza. C'è un'apertura nella parte posteriore del supporto a muro. Inoltre è possibile attivare la spina con un dito attraverso questa apertura.

1. Impostare la spina dell'alimentatore con il lato piatto nel

supporto a muro. (Fig. A)

2. Ruotare la spina dell'alimentatore di 90 o Deve solidamente

fissarsi al supporto e lo scorrimento non deve essere più possibile. (Fig. B)3. Fissare il cavo nella guida cavo. (Fig. C) Fissaggio supporto a muro： AWISO: Accertarsi prima se ci sono cavi nella parete che possono essere danneggiati ! ATTENZIONE: Posizionare il supporto a parete in modo che l'apparecchio non sia esposto alla luce diretta del sole o altre fonti di calore. NOTA: Sarà necessaria una presa di corrente.

1. Misurare l'altezza per il montaggio del supporto da parete.

Attaccare l'aspirapolvere contro il muro con il tubo di aspirazione e la spazzola da pavimento installata.

2. Attaccare il supporto muro contro il muro, come indicato a

pagina 67. Segnare i 2 punti da forare

3. Forare e inserire i tasselli nel muro.

4. Inserire le viti nei fori del supporto.

5. Stringere le viti saldamente con il giravite

Caricamento della batteria

1. Spegnere il dispositivo.

2. Collegare l'alimentatore con la presa di collegamento (5).

Se avete predisposto il supporto a parete come una stazione di ricarica, staccare l'apparecchio dal supporto a parete.

3. Collegare l'adattatore di corrente ad una presa a parete

certificata Caricare il dispositivo per ca. 5 ore prima del primo utilizzo. NOTA: L'indicatore di carica LED mostra lo stato di carica della batteria ricaricabile. (25%, 50%, 100%)L'apparecchio è dotato di controllo di carica elettronica, che impedisce il sovraccarico. Ricarica è stata completata quando tutti i 3 LED sono accesi. I LED si spengono dopo un po' È normale se il dispositivo si riscalda durante il caricamento.

4. La batteria ricaricabile deve essere caricata quando

l'indicazione di carica LED mostra solo il 25% della capacità

5. Quando la batteria ricaricabile è completamente carica,

scollegare l'alimentatore dalla presa. NOTA: Anche quando l'apparecchio è spento, la batteria ricaricabile si scarica continuamente. Se l'apparecchio non è utilizzato per un lungo periodo, cambiare la batteria ricaricabile almeno una volta ogni 6-12 settimane. Usando il dispositivo Il dispositivo può essere utilizzato come aspirapolvere da pavimento o come aspirapolvere verticale a mano (unità di base).

1. Scollegare l'apparecchio dalla corrente quando si cambiano

2. Accendere il dispositivo.

3. Selezionare un livello di potenza.

NOTA: Si consiglia il livello superiore di potenza per utilizzare l'apparecchio con la spazzola per pavimenti. Fine operazione

1. Spegnere il dispositivo.

2. Se il supporto da parete è già stato installato, appendervi

l'aspirapolvere. Si può attaccare la lancia / la bocchetta della spazzola e la spazzola per tappezzeria sulla parte sinistra e destra dell'aspirapolvere.Manutenzione Svuotamento del collettore della polvere

1. Scollegare il dispositivo dall'alimentatore.

2. Se necessario, rimuovere il tubo di aspirazione o la

bocchetta dall'apparecchio.

3. Reggere l'apparecchio con la piastra di base del raccoglitore

di polvere sopra una pattumiera.

4. Svuotare il contenuto del raccoglitore di

polvere. Far scorrere in basso il dispositivo di apertura del raccoglitore di polvere per aprirne la piastra di base.

5. Quindi richiudere la pistra di base. La

chiusura del raccoglitore di polvere deve essere inserita. Il sistema di filtraggio L'apparecchio dispone di 3 filtri. Il comune sistema a sacchetto è stato sostituito da un collettore della polvere trasparente. La superiore velocità di flusso del collettore consente di separare dall'aria aspirata sia lo sporco pesante che le particelle più piccole. Non è quindi necessario acquistare sacchetti. I filtri devono essere puliti periodicamente. ATTENZIONE: Non lavare mai il filtro in lavatrice. Non usare un asciugacapelli per asciugarlo. Rimettere l'apparecchio in funzione quando tutti i filtri sono completamente asciutti e montati correttamente. L'unità filtro L'unità filtro è costituita da Filtro HEPA Filtro grossolanoPer pulire l'unità filtro, procedere nel seguente modo

1. Vuotare il contenitore della polvere come descritto sopra.

2. Smontaggio dell'unità filtro

2.1 Premere l'area tratteggiata del tasto (1) per staccare il

contenitore della polvere dalla carcassa del motore.

2.2 Ruotare il coperchio del contenitore della

polvere nella direzione Togliere il coperchio.

2.3 Estrarre l'unità filtro dal contenitore della polvere.

2.4 Ruotare il filtro HEPA per rimuoverlo dal filtro a maglia

3. Si può spazzolare il filtro HEPA In caso di macchie pesanti,

lavare i filtri sotto l'acqua corrente.

4. Far asciugare completamente i filtri all'aria prima di rirnontarlil

5. Pulire il collettore della polvere con un panno umido e poi

6. Montaggio dell'unità filtro

6.1 Il filtro HEPA è dotato di 3 alette di guida. Porre l'aletta di

guida più grande nella rientranza più grande del filtro a maglia grossa. Stringere il filtro HEPA girando in senso orario. Deve bloccarsi emettendo un rumore.

6.2 Inserire l'unità filtro dentro il contenitore della polvere.

L'aletta di guida arrotondata dovrà inse¬rirsi esattamente nella rientranza arrotondata.

6.3 Rimontare il coperchio del contenitore della

polvere. Impostare la freccia ( ) sul coperchio appena sopra la freccia a fianco del simbolo .

6.4 Stringere il coperchio nella direzione .

Deve bloccarsi emettendo un rumore.

6.5 Ricollegare il contenitore della polvere per l'alloggiamento

del motore. Impostare il contenitore della polvere prima nella parte inferiore all'alloggiamento del motore, in modo che i contatti elettrici siano abbinati. Successivamente fissarlo alla sommità Per farlo, premere l'area liscia del tasto (1).Filtro di scarico L'apparecchio dispone inoltre di un filtro di scarico. Si trova sulla parte destra dell'apparecchio. ATTENZIONE: Non è possibile rimuovere questo filtro Pulizia AWISO: Scollegare sempre l'apparecchio dall'alimentatore prima di pulire! In nessun caso immergere la custodia del motore in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio. ATTENZIONE: Non usare pagliette o altri oggetti abrasivi. Per la pulizia non usare detersivi forti o abrasivi. I singoli componenti non sono lavabili in lavastoviglie. Il corpo dell'apparecchio può essere pulito con un panno leggermente inumidito. L'unità di alimentazione può essere pulita con un panno asciutto. Ugello pavimento

1. Scollegare la bocchetta per pavimenti dalla pompa di

2. Girare la bocchetta per pavimenti intorno, in senso antiorario

con l'attrezzo per sbloccare il rullo spazzola per sbloccare la sicura del rullo della spazzola sul lato sinistro.

3. Estrarre il rullo della spazzola.

4. Rimuovere fili e capelli dalla spazzola. Se necessario, usare

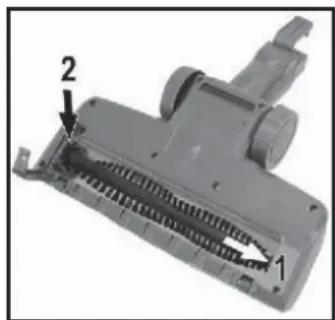

5. Assemblaggio:Fare riferimento alla figura a lato.

5.1 Impostare l'interruttore rotante sulla

posizione (1). Assi-curarsi che l'incavo triangolare sul rullo della spazzola sia posizionato correttamente.

5.2 Riporre il cuscinetto del rullo della

spazzola nell'alloggiamento della spazzola per pavimenti (posizione 2).

6. Chiudere la sicura del rullo della spazzola. Deve bloccarsi

emettendo un rumore. Contenitore della polvere con unità filtro Si prega di leggere il capitolo "Manutenzione" per la pulizia di questi componenti. Conservazione Pulire l'apparecchio come descritto e lasciarlo asciugare È possibile utilizzare il supporto a parete installato in precedenza per riporre l'apparecchio. Si consiglia di tenere il dispositivo nella confezione originale se l'apparecchio non sarà usato per lunghi periodi. NOTA riguardante la durata della batteria ricaricabile: Anche quando l'apparecchio è spento, la batteria ricaricabile si scarica continuamente. Se l'apparecchio non è utilizzato per un lungo periodo, cambiare la batteria ricaricabile almeno una volta ogni 6-12 settimane. Tenere sempre l'apparecchio fuori dalla portata dei bambini in un luogo asciutto e ben ventilato.Possibile causa RimedioProblema Il dispositivo non funziona La batteria ricaricabile é scarica. Ricaricare la batteria. L'alimentatore è collegato. Scollegare il dispositivo dall'alimentatore. La batteria ricaricabile è difettosa Contattare il centro assistenza o il vostro rivenditore. Potenza di aspirazione debole. La batteria è quasi scarica. Ricaricare la batteria. Il contenitore della polvere è pieno. Svuotare il contenitore della polvere. I filtri sono sporchi. Pulire i filtri come descritto in "Manutenzione" Forte rumore durante il funzio- namento. Un corpo estraneo è stato aspirato nell'uqello. Rimuovere il corpo estraneo. Qualora necessario, scollegare la bocchetta per pavimenti dalla pompa di aspirazione. Il rullo della spazzola è bloccato dallo sporco. Pulire la bocchetta per pavimenti come descritto in "Pulizia" La bocchetta per pavimenti con la spazzola turbo non è funzionante Collegamento errato della pompa di aspirazione / o della bocchetta per pavimenti. Controllare l'accessorio. La polvere esce dal condotto del container. Il contenitore della polvere non è chiuso correttamente. Controllare l'installazione dell'unità filtro, il coperchio, e la piastra di base. La batteria ricaricabile non mantiene la carica. La batteria ricaricabile ha raggiungo la massima durata della sua vita. Contattare il centro assistenza o il vostro rivenditore. Ricerca dei guastiDati tecnici Adattatore Ingresso: AC 100-240V~50/60Hz, 0,5A Uscita : DC 26,5 V, 500 mA Polarità: Batteria: 6 x 3,6 V, 2200 mAh Li-Ion Tempo di esercizio: 55 minuti massimo Tempo di ricarica: ca. 5 ore Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto. Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne. Smaltimento Smaltimento della balleria/accumulatore li dispositivo è dotato di batteria ricaricabile. Non gettare batterie e accumulatori usati (batterie ricaricabili) insieme ai rifiuti domestici. La batteria deve essere rimossa prima che il prodotto venga riciclato. Rivolgersi a personale qualificato. Informazioni riguardo dove batterie e accumulatori possono essere smaltiti, possono essere ottenute presso le proprie autorità locali o municipali.Smaltimento di apparecchiature e batterie Il simbolo sopra e sul prodotto indica che è classificato come apparecchiatura elettrica ed elettronica e non deve essere smaltito con rifiuti domestici o commerciali al termine del suo ciclo di vita. La Direttiva sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) (2012/19/EU) è in vigore perché i prodotti vengano riciclati attraverso le migliori tecniche di recupero e riciclaggio disponibili per ridurre al minimo l'impatto sull'ambiente, trattare le sostanze pericolose ed evitare l'accumulo in discarica. Contattare le autorità locali per informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche.HVC-150.55R17
