Technische kenmerken	Stofzuiger met een vermogen van 1500 W, reservoirinhoud van 2,5 L, HEPA-filter.
Gebruik	Ontworpen voor effectieve reiniging van harde vloeren en tapijten, met meerdere accessoires inbegrepen.
Onderhoud en reparatie	Wasbare filters, gemakkelijk te legen reservoir, beschikbare reserveonderdelen.
Veiligheid	Bescherming tegen oververhitting, veiligheidsvoedingskabel, voldoet aan CE-normen.
Algemene informatie	Gewicht van het apparaat: 5 kg, 2 jaar garantie, geluidsniveau van 78 dB.

Veelgestelde vragen - HVC150.55R AFK

Hoe kan ik een probleem met zwakke zuigkracht oplossen met de AFK HVC150.55R?

Controleer of het filter schoon is en niet verstopt. Reinig of vervang het filter indien nodig. Zorg er ook voor dat het stofreservoir leeg is.

Wat moet ik doen als de stofzuiger niet aangaat?

Controleer of het apparaat correct is aangesloten op een stopcontact. Zorg ervoor dat de voedingskabel niet beschadigd is. Probeer indien nodig een ander stopcontact.

Hoe maak ik het filter van de AFK HVC150.55R schoon?

Verwijder het filter uit de stofzuiger en spoel het af met lauw water. Laat het volledig drogen voordat u het terugplaatst.

Waarom maakt mijn stofzuiger lawaai?

Overmatig geluid kan worden veroorzaakt door een voorwerp dat vastzit in de borstel of slang. Controleer en verwijder eventuele verstoppingen. Als het geluid aanhoudt, kan er een motorprobleem zijn.

Hoe weet ik wanneer het tijd is om het filter te vervangen?

Als u een verminderde zuigkracht merkt, zelfs na het reinigen, of als het filter zichtbaar beschadigd of erg vuil is, is het tijd om het te vervangen.

Wat moet ik doen als de voedingskabel beschadigd is?

Gebruik het apparaat niet. Schakel een professional in om de voedingskabel te vervangen om het risico op elektrische schokken te vermijden.

De stofzuiger ruikt onaangenaam, wat moet ik doen?

Dit kan komen door een vuil filter of vuil in het reservoir. Maak het filter schoon en leeg het reservoir. Als de geur aanhoudt, controleer dan de slangen op mogelijke blokkades.

Hoe kan ik de levensduur van mijn AFK HVC150.55R stofzuiger verlengen?

Zorg ervoor dat u het filter regelmatig reinigt, het reservoir na elk gebruik leegt en de borstels en slangen controleert om verstoppingen te voorkomen.

Waar kan ik reserveonderdelen voor mijn stofzuiger kopen?

U kunt reserveonderdelen kopen op de website van de fabrikant of bij erkende dealers. Controleer ook elektronica- of doe-het-zelfwinkels.

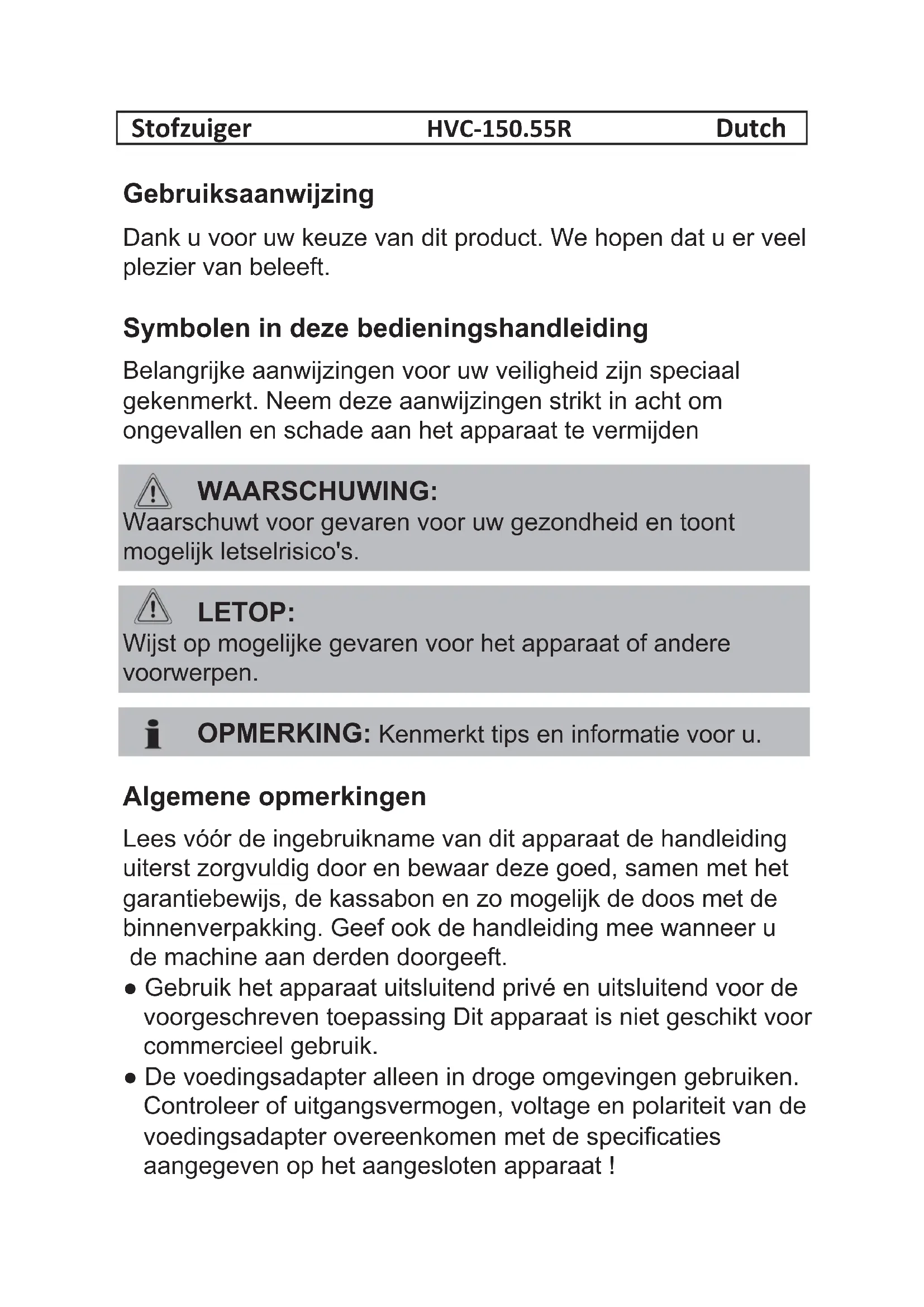

GEBRUIKSAANWIJZING HVC150.55R AFK

Dank u voor uw keuze van dit product. We hopen dat u er veel plezier van beleeft.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uw verilgheid zijn special gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden

WAARSCHUWING:

Waarschuwt voor bevaren voor uw gezondheid en toont可想而知 letselrisico's.

LETOP:

Wijst op möglichke gezaren voor het apparaat of andere voorwerpen.

OPMERKING: Kenmerkt tips en informatatie voor u.

Algemene opmerkingen

Lees vór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo möglichk de doos met de binnenverpakking. Geef ook de handleiding mee wanner u de machine aan derden doorgeeft.

• Gebruik het apparaat uitsluitend/private en uitsluitend voor de voorgeschreven toepassing Dit apparaat is Niet geschikt voor commercieel gebruik.

• De voedingsadapter alleen in droge omgevingen gebruiken. Controller of uitgangsvermogen, voltage en polariteit van de voedingsadapter overeenkomen met de specificaties aangegeven op het aangesloten apparaat!

• De voedingsaansluitingen nicht met natte handen aanraken!

• Het apparaat voor het reinigen indien nodig loskoppelen van de voedingsadapter.
• Zorg ervoor dat de kabel van de voedingsadapter nicht worden geknikt, bekneld, overreden of in contact kommt met warmtebronnen.
• Het toestel nicht gebruiken als de adapter is beschadigd.
• Het apparaat zich self repareren, maar een erkende specialist raadplegen.
• Het apparaat en de netkabel要去en regelmatig op zichbare schade worden gecontrolerd. Wanner u schade vaststelt, mag het apparaat Niet meer worden gezruikt.
• Gebruik alleen originele reserveonderdelen.
• Laat om veriligeidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUWING:

Laat kleine kinderen nicht met de folie spelen. Er bestaat gevaar voor verstikking!

Speciale veiligheidsinstrumenties voor dit apparaat

• Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8aar, personen met verminderde fysieke, zintuiglijke of mentale vermogens, of Personen met onvoldoende kennis en ervaring als zij begeleid worden of zich geinstrueerd in het veilig gebruik van het apparaat en de bevaren begrijpen.
• Kinderen mogen nicht met het apparaat spelen.
• Het reinigen en onderhoud mag Niet door kinderen gedaan worden tenzij zij ouder zich dan 8aar en onder toezurecht staan.
• Houd het apparaat en het netsnoer buiten bereik van kinderen diejonger�n dan 8aar.

• Het apparaat is bedoeld om te worden gezruikt met een zeer lage veiligheidsspanning. Uitsluitend aansluiten op een stroomtoevoer die overeenkomt met de specificaties op het typeplaatje.

• Als de aansluitkabel van dit apparaat is beschadigd, dient deze te worden verrangen met een speciale aansluitkabel die verkrijgbaar is bij de fabrikant.

• Zuig geen ontvlambare substanties of vloeistoffen op!
• Vermijd het opzuigen van scherpe of suntige voorwerpen!
• Nooit stofzuigen zonder geinstalleerde filter.

Speciale veiligheidsinstructies t.a.v. de ingebouwde oplaadbare batterij

LET OP:

• Het apparaat bevat oplaadbare lithium-ion batterijen die Niet door de gebruiker mogen worden verrangen.
• Explosiegevaar bij het verkeerdplaatsen van de oplaadbare batterij. Vervang alleen door hetzelfde, of een gelijkwaardig type.
• Stel de ingebouwde oplaadbare batterij Niet bloot aan hardeschokken of druk. Laat het apparaat Niet vallen!
• Stel het apparaat Niet bloot aan intense但它, zoals zonlicht. Houd het apparaat ook uit de buurt van hittebronnen zoals radiatoren, ovens, etc!
• De omgevingstemperatuur dient:tussen 0^ en max. 45^ te liggen. Hitte beschadigt de oplaadbare batterij. Steeds lagere temperaturen verminderen de capaciteit en de levensduur van de oplaadbare batterij.
• De batterij moet uit het apparaat verwijderd worden voordat het worden gesloopt.
• De batterij moet veilig verwijderd worden.
• Bij het verwijderen van de batterij moet het apparaat losgekoppeld়.

LET OP:

• Laad de oplaadbare batterij nicht op zonder dat u er zich op hebts.
• Gebruik alleen de meegeleverde voeding "RKGSDC2200500".
• Trek de stekker uit het stopcontact als u het apparaat een langerearend Niet gebruikt.

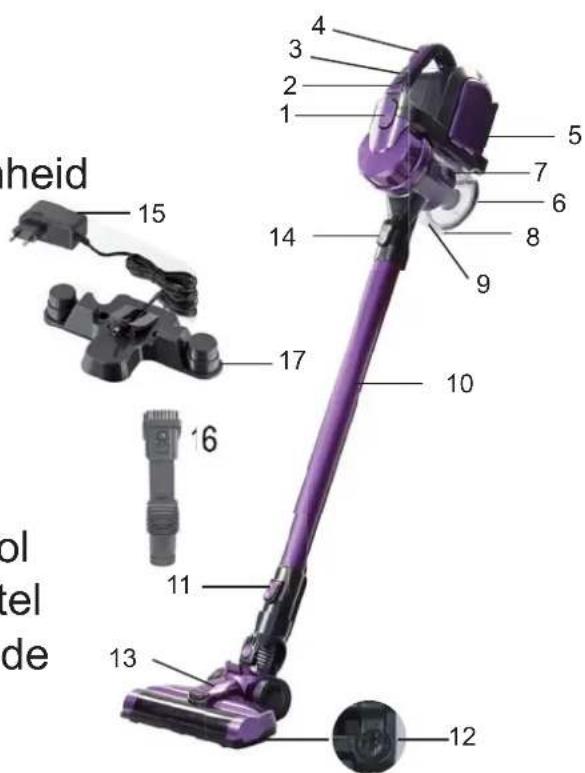

Overzicht van de bedieningselementen/ Omvang van de levering

1. Toets voor het afsluiten/openen van de filtererenheid
2. LED oplaadindicatie
3. Multifunctionele toets 1 / + / -
4. Handvat
5. Aansluiting vor de voedingseenheid
6. Stofcontainer bodemplaat
7. Stofcontainer met HEPA filter
8. Slot van de stofcontainer
9. Opener van de stofcontainer
10. Zuigbuis
11. Losmaken van de zuigmond
12. Vergrendeling van de borstelrol
13. Vloerzuigmond met turboborstel
14. Losmaken van de zuigbuis of demondstukken
15. Adapter voor
16. Gecombineerde spleetzuigmond / borstel
17. Wandhouser

Niet aufgebeeld:

1 x Voedingsadapter 2x Plug 2x Schroef

Het apparatus uitpakken

1. Verwijder het apparaat uit de verpakking.
2. Controller de levering op volledigheid.
3. Controller het apparaat op transportschade, om gevaren te voorkomen.

OPMERKING:

In het geval van transportschade dient u onmiddelijk contact op te nemen met de dealer. Gebruik nooit een beschadigd apparaat!

1. Verwijder de transportblokkering van de multifunctionele toets.

Opmerkingen voor het gebruik

• Het apparaat is met name geschikt voor het snel opzuigen vankleine hoeveelheden droog vuil of stof
• Het apparaat wordt aangedreten met behulp van een opgeladen accu. Opladen doet u via de meegeleverde voedingseenheid.
• Direte stroomtoevoer via de voedingsadapter is nicht möglich.

Multifunctionele toets (1 / + 1 - )

Gebruik de multifunctionele toets om het apparaat in en uit te schakelen. Kies met deze toets ook de zuigkracht.

Druk eenmaal = Schakel het apparaat in, lage zuigkracht
Druk tweeemaal = Kies hoge zuigkracht
Druk driemaal = Schakel het apparaatuit

Ingebruikname

Zuigbuis

• Druk de zuigbuis met de twee contactpunten in de aansluiting op de hand houder. Het要去 hoorbaar vastklikken.
• Om de zuigbuis los te koppelen drukt u op de toets (14) en trekt tegelijkkertijd aan de buis.

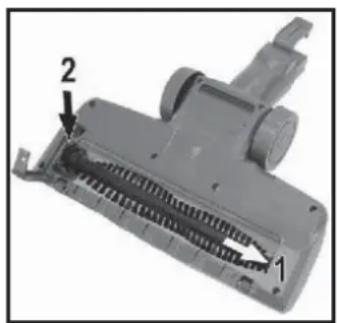

Vloerzuigmond met turboborstel

De zuigmond is geschikt voor ieder soort vloer. Tijdens het gebruik gaan de LEDs op de zuigmond branden, zodat u op donkere plekken beter kunt zich.

• Schuif het onderste deel van de zuigbuis op de aansluiting van de zuigmond. Let op het contactpunt. De zuigbuis要去 hoorbaar vastklikken.
• Om de zuigbuis los te koppelen drukt u de toets (11) weg van de zuigbuis, en trekt tegelijkertijd aan de buis.

Mondstukken (16)

U kurz deze mondstukken direct op de hand houder aansluiten, of op de al gemonteerde zuigbuis.

Aansluiting op de handhouder

• Doe een mondstuk met de marketing maar boven in de aansluiting op de handhouder. Het要去 hoorbaar vastklikken.
• Om het mondstuk los te makes drukt u op de toets (14) en trekt tegelijkkertijd het mondstuk eruit.

Aansluiting op de zuigbuis

U heeft deadapter (15)nodig voor de aansluiting op de zuigbuis.

• Steek de adapter met de schuine kant in het onderste deel van de zuigbuis.
• U=knt nu een zuigmond op de ronde kant van de adapter aansluihen.
• Om de zuigmond en de adapter los te make n trek u de onderdelen er gewoon af

Gecombineerde spleetzuigmond / borstel

Met deze zuigmond=kunt u selectief hoeken en spleten stofzuigen.

Gebruik de zuigmond met een aangesloten borstel om het te reinigen oppervlak te beschermen gegen krassen.

• Druk hiervoor op toets ① en druk de borstel op het einde

van de mond. Hij要去 vastzitten.

• Druk de toets opniew in om de borstel los te make.

Muurhouder installeren

Aansluiten van de voedingseenheid

Als u de wandhouder ook als oplaadstation wilt gebruiken, sluit dan eerst de stekker van de voedingseenheid aan. Zie ook de afbeeldingen (A tJm C) op pagina 36.

OPMERKING:

• Trek aan de stekker aan het metalen einde, nicht aan de kabel. Gebruik indien nodig een tang.

• Er zit een gat aan dechterzijde van de wandhouder. U kunt de stekker met een vinger door deze opening trekken.

• Plaats de stekker van de voedingseenheid met de platte kant in de wandhouder. (Afb. A)

• Draai de stekker van de voedingseenheid 90^ Hij要去 goed vastzitten in de houder, en mag Niet meer bewegen. (Afb. B)
• Doe de kabel in de kabelgeleider. (Afb. C)

Wandhouser monteren

! WAARSCHUWING:

Controllerer erst of er geen kabels in de muur zitten die beschadigd können rake!

! LET OP:

Plaats de wandhouder zo, dat het apparaat Niet in direct zonlicht of zich bij andere warmtebronnen hangt.

OPMERKING:

Er要去en stopcontact in de buurt zitten.

1. Meet de hoogte voor de muurhouser. Houd de stofzuiger gegen de muur als deze volledig gemonteerd is met de zuigbuis en de zuigmond.
2. Plaats de wandhouder gegen de muur, zoals getoond op pagina 36. Teken de 2 boorgaten af
3. Boor de gaten en plaats de pluggen in de muur.
4. Voer de schroeven door de gaten van de muurhouder.
5. Draai de schroeven met de schroevendraaier vast.

De accu opladen

1. Schakel het apparaatuit.
2. Sluit de voedingseenheid aan op de aansluiting (5). Als u de wandhouder als oplaadstation gebruikt, kaak dan het apparaat los van de wandhouder.
3. Verbind de voedingsadapter met een gecertificerd stopcontact. Laad het apparaat ong. 5aar op voor het eerste gezruik.

OPMERKING:

• De LED oplaadindicatie toont de oplaadstatus van de oplaadbare batterij. (25%, 50%, 100%)
• Het apparaat regelt het opladen elektronisch, wat te ver opladen voorkomt.
• Het opladen is compleet als alle 3 LEDs branden. De LEDs gaan na enigeijd UIT.
• Het is normal dat het apparaat warm wordtijdens het opladen.
• De oplaadbare batterij moet worden opgeladen als de LED indicate nog maar 25% capaciteit LAST ZEN.
  5.Trek de stekker uit de voedingseenheid zodra de oplaadbare batterij volledig is opgeladen.

OPMERKING:

Zelfs wonneer het apparaat is uitgeschakeld, zal de oplaadbare batterij voortdurend ontladen. Als het apparaat Niet in gebruik is gedurende een langereperiode, laad de oplaadbare batterij dan minstens eenkeer elke 6 tot 12 weken op.

Het apparatus gebruiken

U kunt het apparaat gebruiken om de vloer mee te stofzuigen, of als eenrechtopstaande stofzuiger (basiseenheid).

1. Het apparaat alkijd loskoppelen van de stroom als u een accessoi re wisselt.
2. Schakel het apparaat in.
3. Kies de zuigkracht.

OPMERKING:

Wij raden bij het gebruik van de zuigmond de hoche zuigkracht aan.

Einde van de werkinq

1. Schakel het apparaat UIT.
2. Als u de muurhouser al gefnstalleerd hebt, kurz u de stofzuiger ophangen. U kurz de spleetzuigmond en de borstel en de bekledingborstellinks en rechts van de stofzuiger bevestigen.

Onderhoud

Legen van de stofcontainer

1. Het apparatusat zonodig loskoppelen van de voedingsadapter.
2. Indien nodig, verwijdert u de zuigbuis of het mondstuk van het apparaat.

3. Houd het apparaat met de bodemplaat van de stofcontainer boyen een yuilnisbak.

4. Leeg de inhoud van de stofcontainer. Schuif de opener van de stofcontainer waar beneden om de bodemplaat te openen.

5. Daarna sluit u de bodemplaat weeR. Het slot op de stofcontainer要去 pakken.

Het filtersystem

Uw apparaat beschikt over 3 filters. Het gewone stofzaksystem is verrangen door een transparante stofcontainer. De hogere doorstroomsnelheid van de container maakt het möglichk om grof vuil en dekleinste zwevende deeltjes te scheiden van de "aangezogenluck".

Het is nicht nodig om stofzakken te kopen.

De filters moeten regelmatig worden gereinigd.

LET OP:

• Was het filter nooit in de wasmachine.
• Gebruik geen haardroger om het te drogen.
• Gebruik het apparaat pas waar als alle filters volledig droog en correct�zijn gemonteerd.

De filtrerenheid Het filter bestaat UIT:

Ga als volgt te werk om de filtrerenheid te reinigen

1. Leeg de stofcontainer zoals hierboven beschreiben. (Stappen 1 - 5)

2. Het demonteren van de filtrerenheid

2.1. Druk op het gestippelde deel van de toets (1) om de stofcontainer uit de motorbehuizing te halen.
2.2. Draai de beschermkap van de stofcontainer in de richting 一 .Verwijder de beschermkiep.
2.3. Trek het filtrelement uit de stofcontainer.

2.4. Draai het HEPA filter om het UIT het grove filter te verwijderen.
3. U kunt het HEPA filter uitborstelen. In geval van zware

vlekken, reinigt u de filters onder lopend water.

1. Laat de filters volledig aan de lucht drogen alvorens ze weer terug teplaatsen!
2. Veeg het stofcontainer af met een vochtige doek en droog hem dan af.

6. Het monteren van de filtererenheid

6.1 Het HEPA filter heeft 3 geleiderails. Plaats de grootste rails in de grootste sleuf van het grove filter. Draai het HEPA filter vast door deze maar rechts te draaien.
Het moet hoorbaar vastklikken.
6.2 Plaats het filtrelement in de stofcontainer. De afgeronde geleiderail要去 precies in de afgeronde sleuf passen.
6.3 Doe de deksel waar op de stofcontainer.
Plaats de pijl (↓) op de deksel precies over de pijl aan de zijkant van het symbol .
6.4 Draai de deksel van in de richting van . Het要去 hoorbaar vastklikken.
6.5 Doe de stofcontainer waar in de motorbehuizing. Plaats de stofcontainer eerst op de onderzijde van de motorbehuizing, zodat de elektrische contacten tegenover elkaar zitten. Maak hem dan vast aan de bovenzijde. Druk hiervoor op de gladde kant van de toets (1).

Uitlaatfilter

Uw apparaat beschikt tevens over een uitlaatfilter. Deze zit aan deijken van het apparaat.

LET OP:

U kunt dit filter nicht verwijderen.

Reiniging

WAARSCHUWING:

• Het apparaat.altijdloskoppelen van de voedingsadapter

voor het reinigen!

• Dompel de motorbehuizing voor de reiniging in geen geval onder in water. Dit zou tot een elektrische schok of brand hunnen leiden.

LET OP:

• Gebruik geen draadborstel of andere schurende voorwerpen.
• Gebruik geen scherpe of schurende reinigingsmiddelen.
• De afzonderlijke onderdelen zichniet vaatwasserbestendig.
• De behuizing kan met een Licht bevochtigde doek afgeveegd worden.
• Veeg de voedingsadapter altijd af met een droge doeK.

Vloerzuigmond

1. Maak de zuigmond los van de zuigbuis.
2. Draai de zuigmond, zodat u de onderkant kurz zien. gegen de klok in met gereedschap om de borstelrol te ontgrendelen. het slot van de borstelrol aan de linkerkant.
3. Trek de rolborstel eruit.
4. Verwijder om de borstel gedraide draadjes enhaar. Gebruik indien nodig een schaar.
5. Montage: Zie afbeelding hiernaast.
   5.1 Zet de rolborstel in stand (1). Zorg ervoor dat de drie-hoekige sleuf in de rolborstel goed zit.
   5.2 Schuif de lager van de rolborstel in de behuizing van de zuigmond (Stand 2).
6. Klik de rolborstel op slot. Het moet hoorbaar vastklikken

Stofcontainer met filtrerenheid

Voor het reinigen van deze onderdelen leest u het hoofdstuk "Onderhoud"

Opslaan

• Reinig het apparaat zoals beschreiben en LAST het drogen.
• U kunt voor het opbergen de hiervoor gemonteerde wanthouder gebruiken.
• Wij raden aan het apparaat in de originele verpakking op te bergen wonneer u het voor langerearend Niet gebruikt.

OPMERKING t.a.v. de levensduur van de oplaadbare batterij:

Zelfs wonneer het apparaat is uitgeschakeld, zal de oplaadbare batterij voortdurend ontladen. Als het apparaat Niet in gebruik is gedurende een langereperiode, laad de oplaadbare batterij dan minstens eenkeer elke 6 tot 12 weken op.

• Berg het apparaat algijd op buiten bereik van kinderen en op een droge, goed geventileerde plek.

Probleemoplossing

	Mogelijk oorzaak O	plossing Probleem
Het apparaat werkt nicht.	De oplaadbare batterij is leeg.	Laat de batterij op.
	De voedingseenheid is aangesloten.	Het apparaat zonodig loskoppelen van de voedingsadapter.
	De oplaadbare batterij is defect.	Neem contact op met once dienst of een specialist.
Weinig zuig-kracht.	De batterij is bijna leeg.	Laad de batterij op.
	De stofcontainer is vol.	Leeg de stofcontainer.
	De filters zichervuild.	Maak de filters schoon, zoals beschreiben onder "Onderhoud".
Luid geluid tijdens gezruik.	Een vreemd voorwerp is in de zuigmond vast komen te zitten.	Verwijder het voorwerp. Maak indien nodig de zuigmond los van de zuigbuis.
De zuigmond met tu rboborstel doet het Niet.	De rolborstel is geblokkeerd door vuil. Zuigbuis en / of zuigmond Niet goed gemonteerd.	Reinig de zuigmond zoals beschreiben in "Reinigung" Controller het aansluitstuk.
Er ontsnapt stof UIT de stofcontainer.	De stofcontainer is Niet goed afgesloten.	Controller de montage van de filtrerenheid, de deksel en de basisplaat.
De oplaadbare batterij houdt geen lading vast.	De oplaadbare batterij is aan het einde van zijn levensduur.	Neem contact op met once diest of een specialist.

Technische gegevens

Voedingsadapter

Voeding: AC 100-240V~50/60 Hz, 0,5A

Vermogen: DC 26,5 V, 500 mA

Polariteit:

Batterij: 6x 3,6V, 2200 mAh Li-lon

Gebruikduur: 55 minutes maximaal

Oplaadtijd: ong. 5研究成果

Hetrecht om technische en ontwerpaanpassingen te makes in de loop van voortdurende productontwikkeling blijtsoorbehonden.

Dit apparaat is gekeurd conform de op dit moment van toepassing+zijnde CE-richtlijnen zoals bijvoorbeeld

elettromagnetische compatibiliteit en

laagspanningsvoorschriften en is geconstrueerd volgens de nieduwste veiligheidstechnische voorschriften

Verwijdering

Batterijen / accu's verwijdering

Het apparaat bevat een oplaadbare batterij.

Batterijen / accu's dienen nicht weggegooid te worden met het normale huisafval.

De batterijen/accu's moeten worden verwijderd

alvorens het product weg te gooien Neem contact op met bevoegd personneel.

Informatie over waar accu's/batterijen+kunnen worden afgevoerd kan bij uw gemeente worden verkregen.

MILIEUVRIENDELIJKE AFVALVERWERKING

Het symbol boven en op het apparaat houdt in dat het product geclassifyerd is als elektrische of elektronische apparatuur en Niet met het huishoudelijkke of bedrijfsafval dient te worden afgevoerd wanneer

het nicht meer bruikbaar is.

De Waste of Electrical and Electronic Equipment (WEEE) richtlijn (2012/19/EU) is opgesteld om producten te recyclen met de.best Beschikbare terugwinnings en recycling technieken om zo de invloed op het milieu te minimisieren, gevaarlijke stoffen te behandelen en de groeiende afvalbergen gegen te gaan. Neem contact op met uw lokale overheid voor informatatie over de correcte afvoer van elektrische of elektronische apparatuur.

Mode d'emploi

aannn aannnnn annnnn nnnnnn

aill 201, 201 1000 1000 6.3

y0000g 000000000000000000000000000000

6.4

a

6.5
