MODE D'EMPLOI MPF15B SunRed
Chauffe-terrasse de table avec verre à quartz
Tafelmodel Kwartsglas Gasheater DU
Durée de vie prévue des éléments: 5000 hrs.
Poids: 6 kg
Certificates: CE,
Dimensions: H86,5 cm
INSTRUCTIONS DE SECURITE
S'il vous plaît lisez ces instructions de sécurité avant d'utiliser l'apparil.
POUR VOTRE SECURITE
Si vous sentez une odeur de gaz:
1.Fermez l'approvisionnement en gaz à l'appareil.
2. Éteignez toute flamme.
3. Si l'odeur persiste, appelez immédiatement votre fournisseur de gaz ou le service d'incendie.
POUR VOTRE SECURITE
- N'entreposez pas/ N'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables dans le voisinage de cet appariel.
- Une bouteille de GPL non raccordée pour l'utilisation ne doit pas etre stocke dans la proximite de cet appariel.
ATTENTION
1) Pour une utilisation en extérieur ou dans des zones largement ventilés.
2) Une zone largement ventilés doit avoir un minimum de 25% de la surface ouverte.
3) La surface spécifique est la somme de la surface des parois.
AVERTISSEMENT: Une installation, un réglage, une modification, un service ou d'entretien peut cause des blessures ou des dommages matériels. Lisez les instructions d'installation, utilisation et d'entretien avant d'installer ou de réparer cet apparéil.
AVERTISSEMENT :
Lisez les instructions avant l'installation et l'utilisation.
-Cet appeareil doit etre instalé et la bouteille de gaz stocké dans conformément à la reglementation;
-Ne déplacez pas l'appareil lorsqu'il est en fonctionnement;
-Fermez la valve de la bouteille de gaz ou le régulateur avant de déplacer l'appareil;
-Le tube ou le tuyau flexible doit etre changé dans les intervalles prescrits;
- Utilisez seulement le type de gaz et le type de cylindre spécifique par le fabricant;
-En cas de vent fort attention particuliere doit etre prise contre l'inclinaison de l'appareil;
SOMMAIRE
Attention
Position de chauffe-terrasse
Exigences de gaz
Test de fuite
Fonctionnement et stockage
Nettoyage et entretien
Pieces et specifications
Montage: Pièces et procédures
Liste de vérification des problèmes
ATTENTION
S'il vous plaît lisez les instructions de sécurité suivantes avant l'opération.
N'utilisez pas l'appareil pour l'intérieur, car il peut cause des blessures ou des dommages matériels.
www.sunred.nl
Cet appeareil de chauffage extérieur n'est pas destiné à etre instalé sur des vehicules et/ou des bateaux.
Installation et réparation doivent être effectues par un technicien qualifié.
Installation, réglage, ou alteration incorrects peuvent cause des blessures ou des dommages matériels.
N'essayez pas de modifier l'appareil de quelque maniere.
Ne remplacez jamais le régulateur avec un régulateur autre que le remplacement suggéré de l'usine.
N'entrepose pas/ N'utilise pas d'essence ou d'autres vapeurs ou liquides inflammables dans l'appareil de chauffage.
Le système de gaz, le tuyau flexible, le régulateur, la flamme pilote et le brûleur doivent être contrôle de fuites ou de dommages avant d'utiliser, et au moins annullement par une personne qualifiée.
Tous les tests de fuite doivent etre effectués avec une solution de savon. N'utilisez jamais une flamme nue pour vérifier les fuites.
N'utilisez pas l'appareil jusqu'à ce que toutes les connexions aient été testées des fuites.
Fermez la valve de gaz immidiatement si une oedur de gaz est detectee. S'il y a une fuite à la connexion du tuyau et du régulateur: serrez la connexion et effectuez un autre test de fuite. Si des bulles continuant apparaissant le tuyau doit être retourné à son lieu d'achat. S'il y a une fuite à la connexion du régulateur et de la valve de la bouteille: déconnectez, reconnectpez, et effectuez un autre test de fuite. Si vous continuez à voir des bulles après plusieurs tentatives, la bouteille de gaz est défectueuse et doit être returnée à l'endetroit de l'achat.
Ne déplacez pas l'appareil pendant qu'il fonctionne.
Ne déplacez pas l'appareil après qu'il a été étant jusqu'à ce que la température ait refroidi.
Ne peignez pas l'écran rayonnant, le panneau de commande ou le reflecteur.
Le panneau de commande, le brûleur et les passages de circulation d'air de l'appareil doivent être maintainus propres. Un nettoyage féquent peut être nécessaire.
La bouteille de gaz doit être écint lorsque l'appareil n'est pas utilisé.
Verifiez l'appareil immidiatement si I'un des cas suivants:
-L'apparcil n'atteint pas la température.
-
Le brûleur fait beaucoup de bruit pendant l'utilisation (un bruit léger est normal lorsque le brûleur s'eteint).
-
Odeur de gaz en liaison avec le basculement jaune extreme des flammes du bruleur.
Le régulateur et le tuyau flexible doivent être placés loin des voies où lesgens peuvent trébucher ou des zones où le tuyau peut être endommagé.
Tout protecteur ou autre dispositif de protection retire pour l'entretien du chauffage doit etre remplacés avant d'utiliser l'appareil de chauffage.
Les adults et les enfants doivent rester à l'ecart de la surface à haute température pour éviter les brûlures ou l'inflammation des vêtements.
Les enfants doivent être surveillés attentivement lorsqu'ils sont dans la zone de l'appareil.
Vétements ou autres matériaux inflammables ne doivent pas être accroché sur l'appareil ou places sur ou pres de l'appareil.
Changez la bouteille de gaz dans une zone largement aéré, loin de toute source d'inflammation (bougies, cigarettes, apparéils de production de flamme, ...).
Verifiez que le ruban de plomberie du régulateur est correctement installe et en mesure de replir sa fonction (voyez l'image à droite).
N'obstruce pas les orifices de ventilation de la bouteille de gaz.
Fermez l'approvisionnement en gaz à la valve de la bouteille ou au régulateur après l'utilisation.
En cas de fuite de gaz, l'appareil ne doit pas ettre utilise ou si allumee, l'approvisionnement en gaz doit etre fermée et l'appareil doit etre inspecte et corrigé avant qu'il soit utilise de nouveau;
Vérifiez le tuyau au moins une fois par mois, chaque fois que la bouteille de gaz est changée, ou chaque fois après aucune utilisation depuis longtemps. S'il montre des signes de fissuration, scission ou autre dépréciation, il faut l'échéanger pour un nouveau tuyau de la même longueur et de la qualité équivalente.
L'utilisation de cet apparéil dans des espaces clos peut être dangereuse et est interdit;
Lisce les instructions avant d'utiliser cet apparéil. L' apparéil doit être installé en conformité avec les instructions et la réglementation locale.
Pour la connexion de tuyau et le régulateur, s'il vous plaît voyagez l'image montré ci-dessus.
POSITION DE CHAUFFE-TERRASSE
La chauffe-terrasse de table est seulement pour une utilisation à l'extérieur.
Assurez-vous que la ventilation d'air frais est toujours fournie.

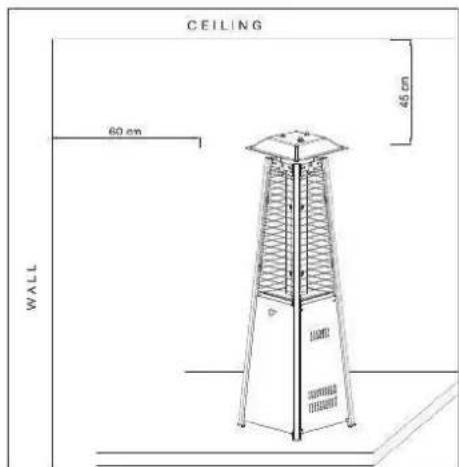

Maintenez toujours un dégagement approprié aux materiaux combustibles non protégés, à savoir 45cm en haut et 60cm aux côtes.
La chauffe-terrasse doit être positionné sur une table stable et solide en matièreux non inflammables tels que le bois, la pierre, verre, métal, etc.
Hauteur de la table doit être 85cm de minimum.
N'utilisç jamais l'apparil dans une atmophère explosive, comme dans les régions où l'essence ou d'autres liquides ou gaz inflammables sont stockées.
Distance entre la bouteille de gaz et l'appareil doit etre 1m au minimum.
EXIGENCES DE GAZ
Utilisez seulement le propane, le butane ou leur gaz des melanges.
Le régulateur de pression et le tuyau utilisés doivent être conformés aux standards locaux.
L'installation doit être conformée aux codes locaux ou, en l'absence de codes locaux, à la norme pour le stockage et la manipulation des gaz de petrole liquifiés.
Une bouteille cabossé, rouillé ou endommagé peut être dangereuse et devrait être contrôle par votre fournisseur des bouteilles de gaz. N'utilise jamais une bouteille de propane avec une connexion de valve endommagé.
La bouteille de gaz doit être positionnée d'une manière à prévoir le retrait de gaz.
Ne connectez jamais une bouteille de gaz non reglementee a l'apparil.
TEST DE FUTE
Les connexions de gaz sur l'apparil sont testés pour des fuites à l'usine avant l'expédition.
Un test de fuite complete (pour l'étanchéité aux gaz) doit être effectué sur le site de l'installation en raison de la possibilité d'une mauvaise manipulation lors
Faites une solution de savon d'une partie de détergent liquide et une partie d'eau. La solution de savon peut être appliquée avec une bouteille de pulverisation, une Brosse ou un chiffon. Les bulles de savon apparaissent en cas de fuite.
L'appareil doit être vérifié avec une bouteille pleine.
Assurez-vous que le commutateur de sécurité est en position OFF.
Ouvriez 1'approvisionnement de gaz.
En cas de fuite, fermez l'approvisionnement de gaz. Serrez les connexions qui fuient, puis ouvriez l'approvisionnement de gaz et revérifiez.
Fumer est interdit pendant le test de fuite.
FONCTIONNEMENT ET STOCKAGE
Allumer l'appareil
-
Tournez la valve de la bouteille de gaz complètement ouvert.
-
Appuyez sur le commutateur de commande variable et le transformez en position PILOT (90^ vers la gauche).
-
Appuyez sur le commutateur de commande variable et continuez l'appuyer environ 30sec. En même temps, appuyez sur le bouton d'allumage plusieurs fois, jusqu'à ce que la flamme pilote s'allume. Relâchez le commutateur de commande variable lorsque la flamme pilote brûle.
Faites attention:
-Si you venez de connecter une nouvelle bouteille, vous devez attendre au moins une minute avant que le gaz se dissipe dans les conduits d'air.
www.sunred.nl
-Faites attention que le commutateur de commande variable est continulement pressé lorsque vous allumez la flamme pilote (en appuyant sur le bouton d'allumage). Relâchéz le commutateur de commande variable lorsque la flamme pilote brûle.
-
Répétez étape 3 si la flamme pilote ne s'allume pas ou s'éteint.
-
Àpès avoir allumé la flamme pilote, tournez le commutateur de commande variable en position la plus haute, pour cinq minutes. Puis tournez le commutateur à la température désirée.
Attention: Avant l'utilisation, vérifie que le verre n'est pas fissure.
Éteindre l'appareil
- Tournez le commutateur de commande variable dans la position PILOT.
- Appuyez sur le commutateur de commande variable et tournez-le dans la position OFF.
- Tournez la valve de la bouteille de gaz complètement fermée.
OFF: L'appareil est eteint
Hi: Position de température maximale
Lo: Position de température minimale
Commutateur de commande variable
Bouton d'allumage
Stockage
- Fermez toujours la valve de la bouteille de gaz après utilisation ou en cas d'un dysfonctionnement.
- Enlevez le régulateur de pression et le tuyau.
- Vérifiez la tension de la valve de bouteille de gaz et d'autres dégats. Laissez remplaner la bouteille par votre fournisseur si vous soupconnez des dommages.
- Ne gardez jamais la bouteille de gaz dans un sous-terrain, ou dans des endroits où la ventilation est insuffisante.
NETTOYAGE ET ENTRETIEN
- Essuyez les surfaces thermo-laqués avec un chiffon humide et doux. Ne nettoyez pas avec des nettoyants combustibles ou corrosifs.
- Retirez les débris du brûleur pour le garder propre et sans danger pour l'utilisation.
- Couvriez l'unité de brûleur avec le couvercle de protection en option lorsque l'appareil n'est pas utilisé.

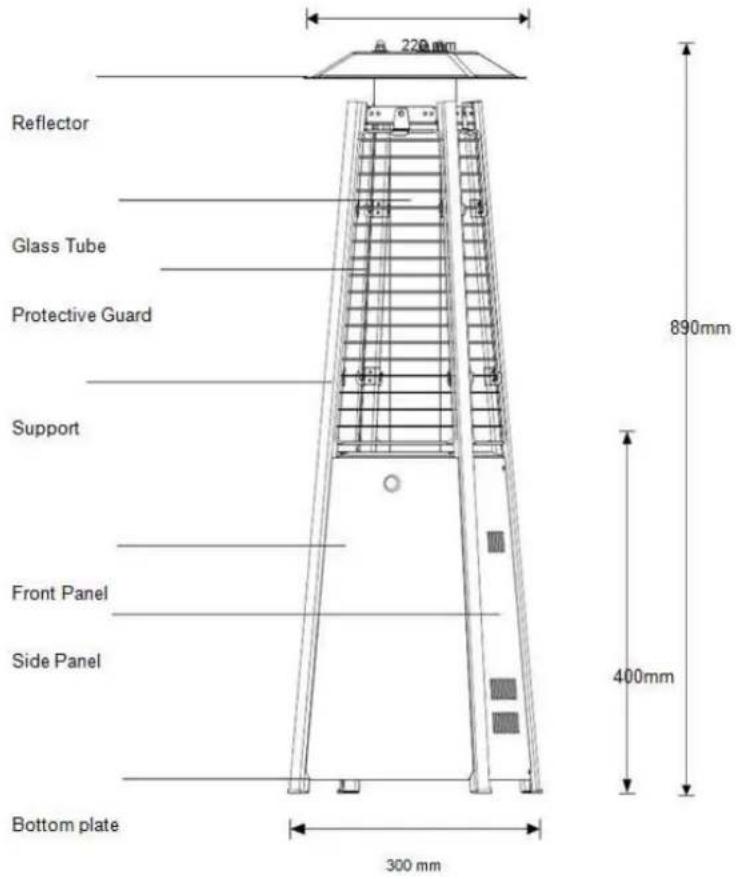

PIÉCES ET SPÉCIFICATIONS
A. Construction et caractéristiques
Chauffe-terrasse transportable avec boîtier de réservoir
Boitier en acier thermo-laqué (PBF-B) ou en acier inoxydable (PBF-A).
Connexions de tuyaux de gaz avec pince métallique (des capsules à vis pour l'Allemagne)
Emission de chaleur provenant du reflecteur
B. Specifications
Utilisez seulement le propane, le butane ou leur gaz des melanges.
Puissance max.: 3000 Watts
Puissance min.: 2000 Watts
Consommation:
Utilisez le régulateur appropriée selon la pression de sortie du régulateur comme montré dans le tableau ci-dessus (outlet pressure of regulator).
C. Tableau de l'injecteur
Le marquage, par exemple, sur l'injecteur 0,85, indique que la taille de l'injecteur est de 0.85mm
Le tuyau et le régulateur doit être conforme aux standards locaux.
Pression de sortie du regulateur doit repondre à la categorie de l'appareil correspondant dans B. Specification.
L'appareil nécessite un tuyau approuve avec une longueur de 1,4m
MONTAGE:PIECES
Outils nécessaires:
Clé d'ouverture réglable (2) 20cm
Pince à joint coulissant 23 cm
Tournevis Philips moyen
Ruban de plomberie en teflon pour les connexions
Solution de savon pour le test de fuite, bouteille de pulverisation
MONTAGE:PROCÉDURES

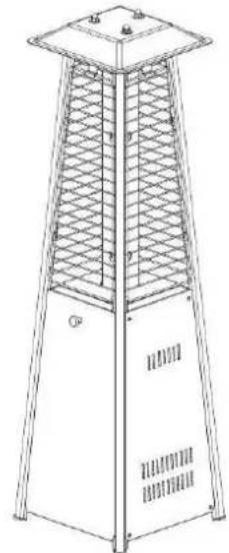

ETAPE1
L'appareil est préassemblé à l'usine.
L'utilisateur doit replir quelques procédures pour rendre l'appareil opérationnel.
Vérifiez que toutes les protections de transport soient enlevées.

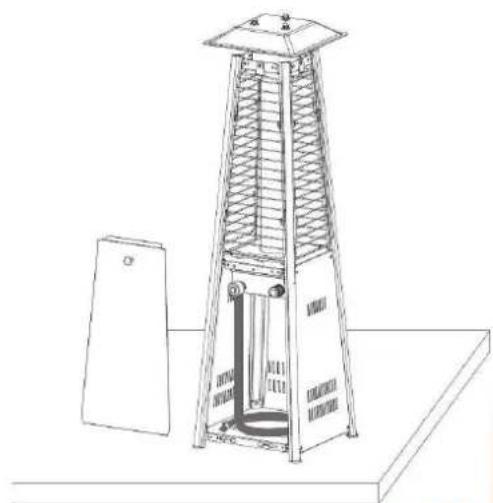

ETAPE2
Ouvriez le panneau en avant.

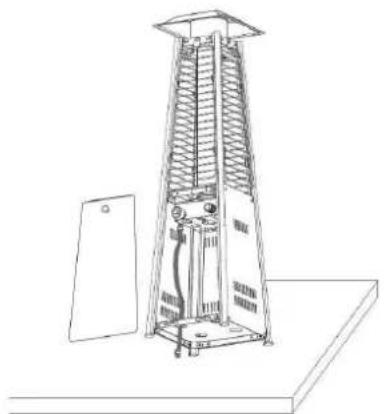

ETAPE3
Placez le tuyau par l'un des trous de la plaque de fond.

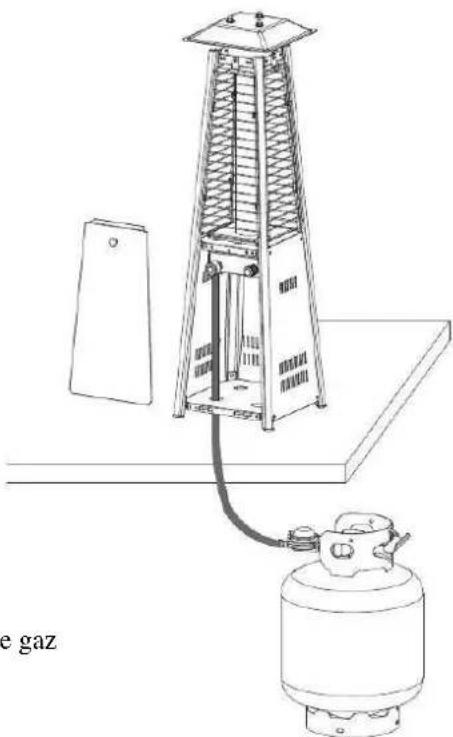

ETAPE4
Connectez le régulateur à la bouteille de gaz et serrez avec une clé.
LISTE DE VERIFICATION DES PROBLEMES
PROBLEM CAUSE PROBABLE SOLUTION
Flamme pilote ne s'allume pas Valve de gaz peut etre fermée Ouvriez la valve de gaz
Bouteille de gaz vide Remplissez la bouteille
Ouverture bloque Nettoyez ou remplacez ouverture
Air dans le système Purgez l'air
Connexions desserrées Contrôlez les connexions
Flamme pilote s'eteint Debris autour flamme pilote Nettoyez la zone sale
Connexions desserées Serrez les connexions
Thermocouple mauvais Remplacez le thermocouple
Fuite de gaz Contrôlez les connexions
Pression de carburant manque Bouteille presque vide. Remplissez
Brûleur ne s'allume pas
Pression est faible
Bouteille presque vide. Remplissez
Ouverture bloqué Enlevez et nettoyez
Commutateur mal positionné Tournez le commutateur
Thermocouple mauvais Remplacez le thermocouple
Assemblage de flamme pilot plie Positionnez correctement
Emplacement incorrect Positionnez correctement et reessayez
