MPF15B - Verwarming SunRed - Gratis gebruiksaanwijzing en handleiding

Producttype	Tafelterrasverwarmer op gas met kwartsglas
Merk	SunRed
Model	MPF15B
Afmetingen	Hoogte 86,5 cm
Gewicht	6 kg
Maximaal vermogen	3000 W
Minimaal vermogen	2000 W
Gassoort	Propaan, butaan of mengsels
Levensduur elementen	5000 uur
Certificeringen	CE
Gebruik	Buiten of goed geventileerde ruimtes (minimaal 25% open oppervlak)
Plaatsing	Op stabiele tafel van niet-ontvlambaar materiaal, tafelhoogte >= 85 cm
Veiligheidsafstand tot brandbare materialen	45 cm boven, 60 cm aan de zijkanten
Minimale afstand gasfles	1 meter
Ontstekingstype	Piezoelektrisch (ontsteekknop)
Drukregelaar	Conform lokale normen, uitgangsdruk aangepast aan de categorie van het apparaat
Lengte slang	1,4 m (goedgekeurde slang)
Hoofdfuncties	Waakvlam (PILOT), variabel vermogen (Lo-Hi), veiligheidsstop (OFF)
Onderhoud en reiniging	Gelakte oppervlakken afnemen met zachte vochtige doek; brander reinigen van vuil; optionele beschermhoes gebruiken
Veiligheid	Veiligheidsthermokoppel; lektest verplicht voor elk gebruik; niet gebruiken binnenshuis of op voertuig
Onderdelen en repareerbaarheid	Injector, drukregelaar, slang, thermokoppel beschikbaar; reparatie alleen door gekwalificeerde technicus
Algemene informatie	Handleiding beschikbaar in meerdere talen; verwachte levensduur elementen 5000 uur; gewicht 6 kg

Veelgestelde vragen - MPF15B SunRed

Hoe steek ik de SunRed MPF15B tafelterrasverwarmer aan?

Open de gasfleskraan volledig. Druk op de variabele bedieningsschakelaar en draai deze in de PILOT-stand (90° naar links). Houd deze ongeveer 30 seconden ingedrukt terwijl u meerdere keren op de ontsteekknop drukt tot de waakvlam ontsteekt. Laat de schakelaar los. Draai vervolgens de schakelaar 5 minuten naar de hoge stand (Hi) en stel daarna de gewenste temperatuur in.

Welk gas gebruiken voor de MPF15B?

Het apparaat gebruikt alleen propaan, butaan of mengsels van deze gassen. De drukregelaar en slang moeten voldoen aan de lokale normen.

Waar de terrasverwarmer installeren?

Plaats het apparaat op een stabiele tafel van niet-ontvlambaar materiaal (hout, steen, glas, metaal) met een hoogte van minimaal 85 cm. Het moet buiten of in een zeer goed geventileerde ruimte worden gebruikt (minimaal 25% open oppervlak). Houd een veiligheidsafstand van 45 cm boven en 60 cm aan de zijkanten van brandbare materialen.

Hoe een lektest uitvoeren?

Bereid een oplossing van een deel vloeibaar afwasmiddel en een deel water. Breng dit aan op de verbindingen met een sproeier of doek, open dan de gastoevoer. Als er bellen verschijnen, is er een lek. Sluit het gas, draai de verbindingen aan en herhaal. Gebruik nooit een open vlam om lekken te controleren.

Wat te doen als de waakvlam niet ontsteekt?

Controleer of de gaskraan open is, de fles niet leeg is, de injector niet verstopt is en er geen lucht in het systeem zit (wacht een minuut na het wisselen van de fles). Als het probleem aanhoudt, controleer de verbindingen en het thermokoppel.

Hoe het apparaat veilig uitschakelen?

Draai de variabele bedieningsschakelaar naar de PILOT-stand, druk erop en draai hem naar de OFF-stand. Sluit daarna de gaskraan van de fles volledig.

Welk regelmatig onderhoud is nodig?

Veeg de gelakte oppervlakken af met een zachte vochtige doek. Reinig de brander van vuil voor een veilige werking. Gebruik de optionele beschermhoes wanneer het apparaat niet wordt gebruikt. Controleer en vervang de slang indien nodig (maandelijks of na langdurige inactiviteit).

Kan het apparaat binnenshuis worden gebruikt?

Nee, gebruik binnenshuis is verboden omdat dit letsel of materiële schade kan veroorzaken. Het apparaat is alleen ontworpen voor gebruik buiten of in goed geventileerde ruimtes.

Hoe het apparaat en de gasfles opslaan?

Sluit de gaskraan van de fles na elk gebruik. Sluit de drukregelaar en slang af. Bewaar de fles nooit in een kelder of slecht geventileerde ruimte. Controleer de staat van de fles voordat u deze opslaat.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gastoevoer naar het apparaat. Dof alle vlammen en raak geen elektrische schakelaars aan. Als de geur aanhoudt, bel uw gasleverancier of de brandweer. Gebruik het apparaat pas opnieuw na inspectie door een gekwalificeerde technicus.

GEBRUIKSAANWIJZING MPF15B SunRed

Gecertificerd door internaal erkende normen.

Traploos regelbare gas heater.

Variabele controle gasklep met elektrische ontsteker.

Staal met poedercoating of roestvrij staal.

GEBRUIKSAANWIJZING

Bewaar de instructies voor toekomstig gebruik

BELANGRIJK: VEILIGHEIDSVOORSCHRIFTEN

Lees de veiligheidsvoorschriften voor u de heater in gebruik neemt

VOOR UW VEILIGHEID

Als u gas ruikt:

1. Sluit de gastoemoer maar het toestel.
2. Doof eventueel open vuur.
3. Als geur blijft, bel dan onmiddelijk uw gasleverancier of de brandweer.

VOOR UW VEILIGHEID

1. Bewaar of gebruik geen benzine of andere ontvlambare gassen en vloeistoffen in de nabijheid van dit of een ander apparaat.
2. Een Niet aangesloten gasfles mag nicht in buurt van dit of een ander apparaat worden opgeslagen.

WAARSCHUWING

1) Voor gebruik buiten of in voldoende geventileerde ruimtes.
2) Een voldoende geventileerde ruimte houdt in dat minimaal 25% van de omringende oppervlakken geopend zich.
3) De omringende oppervlakken zijn de som van de omringende wand-oppervlaktes.

WAARSCHUWING: Een onjuiste installment, aanpassing, wijziging, service of onderhoud kan leiden tot letsel of schade aan eigendommen. Lees de installment-, bedienings- en onderhoudsinstructies grondig door vór de installatione of onderhoud van dit apparaat.

WAARSCHUWING

Lees de instructies voor installmenten en gebruik.

-Dit apparaat moet worden geinstalleerd en de gasfles opgeslagen in overeenstemming met de geldende voorschriften.
-Verplaats het apparaat Nietijdens gebruik.
-Sluit het ventiel aan de gasfles of de regelaar voor u het apparaat verplaatst.
-De leiding of de flexibele slang moet binnen de voorgeschreven intervallen worden verrangen.
-Gebruik alleen het type gas en gasfles dat door de fabrikant voorgeschreven worden.
-In geval van harde wind dient u ervoor te zorgen dat het apparaat Niet Kantelt en omvalt.

INHOUDSOPGAVE

Waarschuwing

Plaatsing van de heater

Gasgebruik

Lektest

Gebruik en opslag

Reiniging en onderhoud

Onderdelen en specificaties

Montage: Onderdelen en stappen

Checklist bij storing

WAARSCHUWING

LEES DEZE VEILIGHEIDSVOORSCHRIFTEN VOOR GEBRUIK ZORGVULDIG DOOR.

Gebruik de heater Niet binnenshuis; dit kan persoonlijk letsel of materiele schade veroorzaken.

Deze heater mag nicht in/op recreatie voertuigen en /of boten worden geinstalleerd.

Installatie en reparatie moet worden uitgevoerd door een gekwalificeerd persoon.

Onjuiste installment, aanpassing of wijziging kan persoonlijk letsel of materiele schade veroorzaken.

Probeerietomhettoestolepenigewijze teveranderen.

Vervang de regelaar alleen met een door de fabrikant goedgekeurde regelaar.

Bewaar of gebruik geen benzine of andere brandbare gassen of vloeistoffen in de heater.

Het hele gassysteme, de slang, de regelaar, de waakvlam of brander moeten op lekken of schade worden gecontrolererd voor gebruik, en ten minste eenmaal Jaarliks door een bevoegd persoon.

Alle lektesten moet worden gedaan met een zeepoplossing. Gebruik nooit een open vlam om op lekkages te controlen.

Gebruik de heater Niet totdat alle aansluitingen zijn getest op lekkages.

Sluit de gastoevoer onmiddelijk als u gas ruikt. Sluit het gasventiel van de gasfles. Indien het lek bij de aansluiting:tussen de slang en de regelaar zit,draait u de verbinding steviger aan en controleert u opnieuw op lekkages. Als u nog steeds luchtblaasjes ziet moet de slang teruggebracht worden maar de plaats van aankoop.

Indien het lek bij de aansluiting tussen de regelaar en het ventiel van de gasfles zit: ontkoppel, verbind opnieuw, en controllerer weeop lekkages. Als u luchtblaasjes blijft zien na herhaaldelijk proberen is het gasventiel defect en dient u de gasfles terug te brengen maar deplaats van aankoop.

Verplaats de heater Nietijdens gebruik.

Verplaats de heater Niet als deze uitgeschakeld is maar nog nicht voldoende afgekoeld.

Het scherm, bedieningspaneel en/of reflectorschem mogen nicht geschilderd worden.

Bedieningspaneel, brander en luchtcirculatiedoorgangen van de heater moeten schoon worden gehonden.

Frequent reinigen kan nodig zich.

De gasfles要去 worden dichtgodraaid als de heater Niet in gebruik is.

Controleer de heater onmiddelijk indien een van de volgende situatuies zich voordoet:

• De heater kommt nicht op temperatuur.

• De brander maakt een knetterend geluid tijdens het gebruik (een lichte ruis is normal wanner de brander wordt gedoofd).

• Geur van gas in combinatie met extreem gele kantelen van de brandervlammen.

De regelaar en de slang要去en uit de buurt van wandelpaden gehouden worden, zodat Personen er Niet over struikelen of de regelaar en slang anderszins beschadigd raken.

Beschermende onderdelen die vanwege onderhoud of schoonmaak verwijderd zichen要去en voor gebruik teruggeplaatst worden.

Volwassenen en kinderen要去en uit de buurt van een hete heater blijven om brandwonden en ontsteking van kleding te voorkomen.

Kinderen dieren onder toezicht te staan in de buurt van heater.

Kleding of andere brandbare materialen mogen nicht worden opgehangen aan/over de heater of in de onmiddelijke omgeving van de heater.

Vervang dc gasfles uitsluitend in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen (kaarsen, sigaretten, andere vlamproducerende toestellen, etc.).

Controleer of het loodgieterstape aan de regelaar correct is aangebracht, en in staat om zijn functie te verwullen (zie afbeelding).

Bedek de ventilatiegaten van de gasfles Niet.

Sluit na gebruik de gastoevoer aan het ventiel van de gasfles of aan de regelaar.

In het geval van een lekkage mag het apparaat Niet gebruikt worden. Als het apparaat aan staat, sluit u de gastroevoer en controleert u het toestel voor hernieuwd gebruik.

Controler de slang minimaal een maal per maand, en telkens bij verranging van de gasfles, of wanneer het apparaat een tijd lang Niet gebruikt is. Als de slang barstjes, scheurtjes of andere afwijkingen vertoont, dientdez te worden verrangen door een slang metdezelfde lenghte en gelijkwaardige kwaliteit.

Het gebruik van dit apparaat in een gesloten ruimte kan gevaarlijk zijn en is verboden.

Lees de instructies voordat u dit apparaat gebruikt. Het apparaat要去 in overeenstemming met dieze instructies en deplaatselijk regelgeving worden geinstalleerd.

Zie voor de aansluiting van de slang en regelaar de afbeelding hierboven.

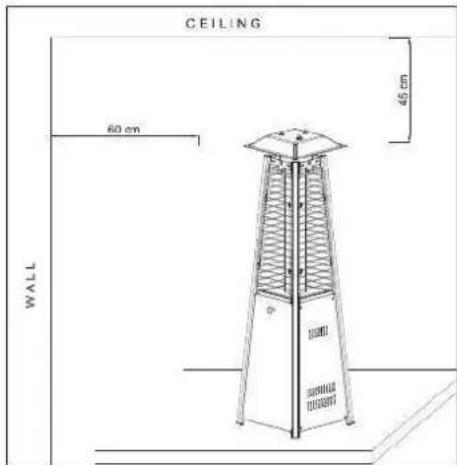

PLAATSING VAN DE HEATER

De tafelmodel heater is bedoeld voor gebruik buitenshuis. Zorg algijd voor voldoende frisse lustt en ventilatie.

Zorg algid voor voldoende afstand tot Niet-beschemde brandbare materialen (45cm aan dc bovenzijde, minimaal 60cm aan dc zijkanten).

Plaats de heater op een stevige tafel van Niet-ontvlambaar materiaal, zoals hout, steen, glas, metaal, enz. Hoogte van de tafel moet minimaal 85cm ়n.

Gebruik de heater nooit in een explosieve omgeving, dwz in gebieden waar benzine of ander brandbare vlocistoffen of gassen worden opgeslagen. De afstandussen de gasfles en de heater要去 minimaal 1m bedragen.

GASGBRUIK

Gebruik uitsluitend propaan, butaan of mensgels van deze twee gassen.

De drukregelaar en slang要去en voldoen aan deplaatselijke voorschriften.

De installmentie moet voldoen aan de plaatselijke voorschriften. Bij het ontbreken van dergelijkke voorschriften要去 de installmentie voldoen aan de normen voor opslag en overslag van vlocibare petroleumgassen.

Een gedeukte, verroeste of beschadigde gasfles kan gevaarlijk zich en moet gecontrolerd worden door uw gasflesleverancier. Gebruik nooit een propaangasfles met een beschadigd ventiel.

Positioneer de gasfles zo dat gas uit de fles ontnomen kan worden.

Sluit nooit een nicht-gereguleerde gasfles aan op de heater.

LEKTEST

Gasverbindungen op de heater zijn voor de verzending door de fabriek getest. Op deplaats van installmentie dient de heater op volledige gasdichtheid te worden gecontroleerd vanwege eventuele beschadiging tijdens het transport, of bovenmatige druk op de heater.

Met een deel vloeibare zoep of afwasmiddel en een deel water maakt u een zeepoplossing. De zeepoplossing kan worden aangebracht met een spuit, een borstel, of een doeck. In het geval van eenlek zullen zoepbellen zichtaar zichn.

De heater要去en gecontroleerd met een volle gasfles.

Zorg ervoor dat het veiligheidscontroleschakelaar in de OFF-stand staat.

Draai de gastoevoer open.

In het geval van een lek draait u de gastoevoer zich. Repareer eventuele lekkende fittingsen, draai dan de gastoevoer wee open en controllerer opnieuw.

Nooit rokenijdens een lektest.

GEBRUIK EN OPSLAG

De heater aanzetten

1. Draai het ventiel van de gasfles volledig open.
2. Druk de variabile controschakelaar in en draai deleze in de PILOT-stand (90^ gegen de klok in).
3. Druk de variabele controcheschakelaar helemaal in en houd ca. 30sec vast. Terwijl u de controcheschakelaar ingedrukt houdt, drukt u meermalen op de ontstekingsknop totdat de waakvlam ontvlamt. Laat de controcheschakelaar los wanneer de waakvlam brandt.

Let op:

• Als u zojuist een neue gasfles hebt aangesloten, dient u minimaal 1 minuut te wachten totdat het gas de lucht in de leidingen heeft verdreven.
• Let op dat u de variabile controcheschakelaar goed ingedrukt houdt bij het aansteken van de waakvlam (door op de ontstekingsknop te drukken). Laat de controcheschakelaar los wanner de waakvlam brandt.
  -Herhaal stap 3 als de waakvlam nicht ontvlamt of weer dooft.
• Nadat de waakvlam is ontstoken draait u de variabele controschakelaar gedurende 5 Minutes in de hoogste stand. Daarna draait u de schakelaar in de stand voor de temperatuur maar wens.

Waarschuwing: Controller voor gebruik of het glas Niet gebarsten is.

De heater uitzetten

1. Draai de variabele controschakelaar in de PILOT-stand.
2. Druk de variabele controschakelaar in en draai deleze in de OFF-stand.
3. Draai het ventiel op de gasfles volledig zich.

OFF: de heater staat UIT

Hi: stand maximum temperatuur

Lo: stand minimumtemperatuur

Variabele controschakelaar

Ontstekingsknop

Opslag

1. Draai het ventiel van de gasfles algijd zich na gebruik of bij een storing.
2. Verwijder de drukregelaar en de slang.
3. Controller de dichtheid van het ventiel van de gasfles en enige andere beschadiging. Laat de gasfles verrangen door uw leverancier als u schade vermoedt.
4. Bewaar de gasfles nooit in een sous-terrain, of opplaatsen met onvoldoende ventilatie.

REINIGING EN ONDERHOUD

• Veeg gepoedercoate oppervlakken schoon met een zachte, vochtige doek. Niet reinigen met brandbare of bijtende schoonmaakmiddelen.
• Verwijder vuil van de brander om deze schoon en veilig voor gebruik te houden.
• Bedek de brander met de optionele beschemkap als de heater nicht in gebruik is.

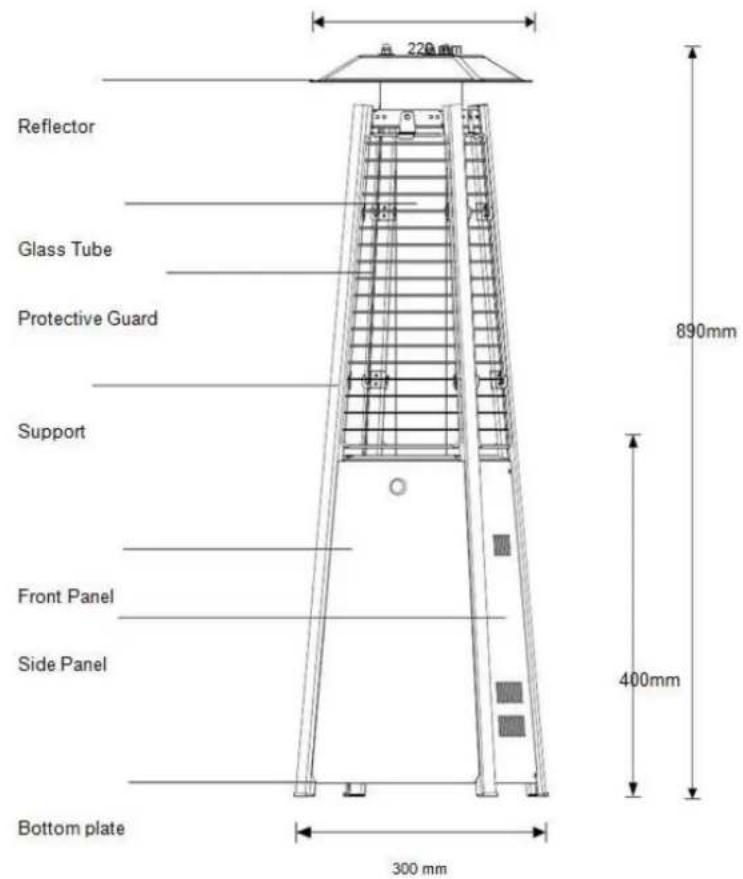

ONDERDELEN EN SPECIFICATIES

www.sunred.nl

A. Constructie en kenmerken

Verplaatsbare terras-/ tuinheater met gasfles-behuizing

Behuizing in staal met poedercoating (PBF-B) of in roestvrij staal (PBF-A).

Gasslangverbindingen met metalen beugel (schroefdoppen voor Duitsland)

Warmteafgite via reflector

MONTAGE: ONDERDELEN

Wat unodig hebt:

Verstelbare sleutel (2) 20cm lang

Verstelbare tang 23 cm lang

Kruiskopschroevendraier middelgroot

Teflon loodgietertape voor verbindingen

Zeepoplossing voor lektest,evt spuitfles

MONTAGE: STAPPEN

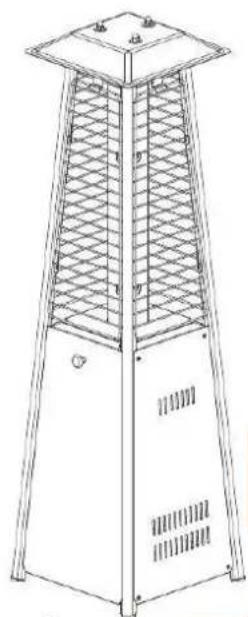

STAP 1

Heater wordt voorgemonteerd in de fabriek.

Een paar montagestappen zich nodig om de montage te voltooien en de heater operationeel te maken.

Verwijder alle verpakkingsmaterialien.

www.sunred.nl

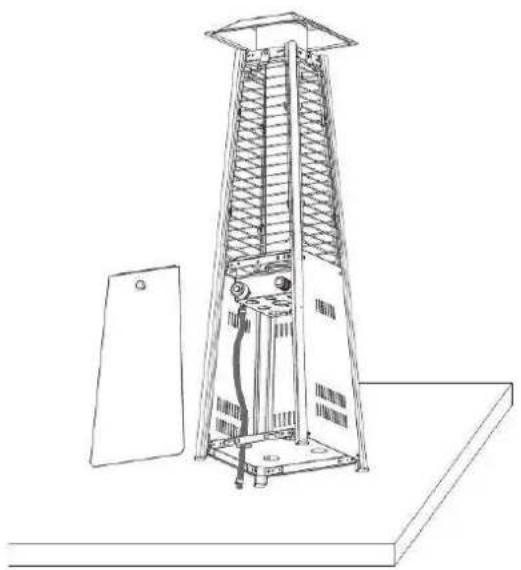

STAP 2 Houd het paneel aan de voorzijde geopend.

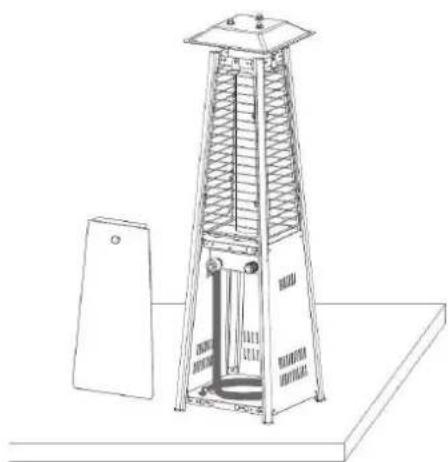

STAP 3 Steek de slang door een van de gaten in de bodemplaat.

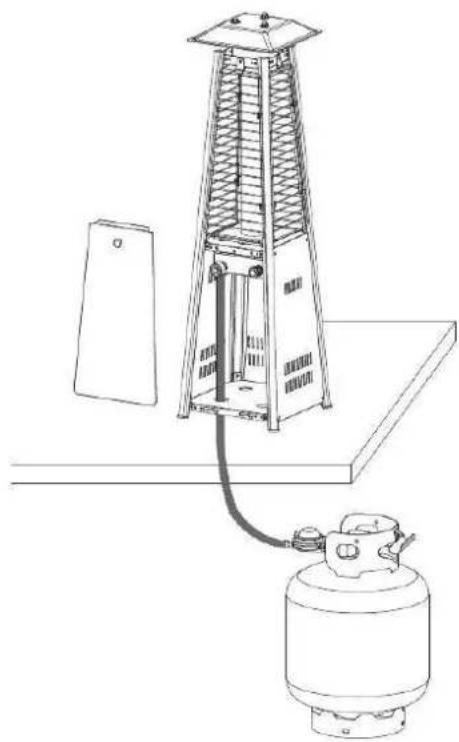

STAP4

Sluit de regelaar aan op de gasfles en draai aan met de verstelbare sleutel.

CHECKLIST BIJ STORING

PROBLEM MOGELIJKE OORZAAK OPLOSSING

Waakvlam ontvlamt nicht Gasventiel is dicht Draai het gasventiel open

Gasfles leeg Gasfles bijvullen

Opening geblokkeerd Opening schoonmaken of verrangen

Lucht in aanvoersysteme Laat lucht ontsnappen

Losse verbindingen Controller verbindingen

Waakvlam blijft nicht aan Vuil rond waakvlam Schoonmaken

Losse verbindingen Verbindingen aandraaien

Thermokoppel slecht Vervang thermokoppel

Gaslek Controller verbindingen

Onvoldoende druk Gasfles leeg. Bijvullen.

Brander ontvamt nicht Druk is laag Gasfles leeg. Bijvullen

Opening geblokkeerd Verwijder en reinig

Schakelaar Niet op ON Draai schakelaar in ON-stand

Thermokoppel slecht Vervang thermokoppel

Waakvlaminstallatie verbogen Plaatswaakvlaminstallatie correct

Brander Niet op juiste plek Plaats juist en probeer opnieuw

Mocht u problemen gegenkomen bij de montage of tijdens gebruik, breng dan geen wijzigingen aan op het apparaat. Neem contact op met uw leverancier of distributeur om het probleem op te losesen.

Tafelmodel Kwartsglas Gasheater DU
