ADP 201 WH - Lave-vaisselle WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Whirlpool
Modèle	ADP 201 WH
Capacité	10 couverts standard
Dimensions (L × H × P)	45 × 85 × 60 cm
Poids net	Environ 45 kg
Alimentation électrique	230 V, 50 Hz, voir étiquette
Consommation énergétique annuelle	237 kWh/an
Consommation d'eau annuelle	2800 L/an
Classe énergétique	A+
Classe de séchage	A
Niveau sonore	51 dB(A)
Programmes de lavage	Eco, Intensif, Normal, Rapid, Trempage
Options	Départ différé (2/4/8 h), Demi-charge, Tablette (Tab)
Sécurité	Dispositif anti-fuite, sécurité enfants
Entretien	Nettoyage filtres, bras de lavage, joints
Réparabilité	Service après-vente agréé Whirlpool
Couleur	Blanc (WH)
Encastrable	Non

FOIRE AUX QUESTIONS - ADP 201 WH WHIRLPOOL

Comment installer le lave-vaisselle Whirlpool ADP 201 WH ?

Installez l'appareil sur un sol plat et rigide. Compensez les irrégularités en vissant ou dévissant les pieds avant. Raccordez le tuyau d'arrivée d'eau à une prise d'eau filetée 3/4' (max 60°C) et le tuyau d'évacuation à une conduite d'au moins 2 cm de diamètre, placée entre 40 et 80 cm du sol. Branchez la fiche à une prise mise à la terre. Consultez la notice d'installation pour plus de détails.

Quel produit de lavage utiliser pour ce lave-vaisselle ?

Utilisez uniquement des produits spéciaux pour lave-vaisselle (poudre, liquide ou tablettes). Pour une vaisselle normalement sale, dosez environ 25 g de poudre ou 25 ml de liquide, ou une tablette. Respectez les instructions sur l'emballage. N'utilisez pas de produit pour lavage à la main. Pour de meilleurs résultats, combinez produit de lavage, produit de rinçage et sel régénérant.

Comment régler l'adoucisseur d'eau ?

Le réglage s'effectue en fonction de la dureté de l'eau. Mettez l'appareil sous tension, puis éteignez-le. Maintenez la touche Démarrage/pause enfoncée pendant 5 secondes jusqu'au bip, puis rallumez. Le voyant du programme et le voyant sel clignotent. Appuyez sur la touche P pour sélectionner le niveau (voir tableau de dureté). Éteignez pour valider. Remplissez le réservoir de sel régénérant (environ 1 kg) après réglage.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que le robinet d'eau est ouvert et que la fiche est bien branchée. Assurez-vous que la porte est correctement fermée (poussez jusqu'au clic). Éteignez l'appareil avec la touche ON/OFF, attendez une minute, puis rallumez et resélectionnez le programme. Si le problème persiste, contactez le service après-vente.

Comment nettoyer les filtres du lave-vaisselle ?

Les trois filtres (C, B, A) doivent être nettoyés régulièrement. Tournez le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le retirer. Exercez une pression sur les ailettes du gobelet filtre B pour le sortir. Dégagez le filtre inox A. Nettoyez-les à l'eau courante avec une brosse non métallique. Remontez soigneusement. Ne jamais utiliser le lave-vaisselle sans filtres.

Pourquoi la vaisselle n'est-elle pas sèche après le cycle ?

Causes possibles : programme sans séchage (ex : Rapid), manque de produit de rinçage, dosage de rinçage inapproprié, ou vaisselle en plastique/anti-adhésif qui retient les gouttes. Vérifiez le niveau de produit de rinçage et réglez le doseur (tournez le dispositif F : chiffres plus élevés pour améliorer le séchage). Utilisez un programme avec séchage (Eco, Intensif, Normal).

Comment utiliser l'option Départ différé ?

Après avoir sélectionné le programme et les options, appuyez sur la touche Départ différé. Le voyant s'allume. Appuyez plusieurs fois pour choisir 2, 4 ou 8 heures. Appuyez ensuite sur Démarrage/Pause pour lancer le compte à rebours. Le programme démarrera automatiquement à l'heure choisie. Pour annuler, appuyez sur Départ différé jusqu'à extinction du voyant.

Que faire en cas de fuite d'eau ?

Le lave-vaisselle est équipé d'un dispositif anti-fuite qui coupe l'arrivée d'eau en cas d'anomalie. Si vous constatez une fuite, fermez immédiatement le robinet d'eau et débranchez la fiche. Vérifiez les raccords de tuyaux et le joint de porte. Si la fuite provient du tuyau d'arrivée (contenant des parties sous tension), n'essayez pas de le couper. Contactez le service après-vente.

Comment entretenir les bras de lavage ?

Démontez les bras de lavage régulièrement pour nettoyer les orifices bouchés. Pour le bras supérieur, dévissez sa bague en plastique (tourner dans le sens inverse des aiguilles d'une montre). Pour le bras inférieur, poussez les languettes latérales et tirez vers le haut. Nettoyez avec une petite brosse non métallique. Remontez en vous assurant que le bras supérieur a la face avec le plus d'orifices vers le haut.

Où trouver les pièces détachées pour le Whirlpool ADP 201 WH ?

Les pièces détachées (filtres, bras de lavage, joints, réservoir à sel, etc.) sont disponibles auprès du service après-vente agréé Whirlpool ou sur des sites spécialisés. Pour commander, munissez-vous du modèle (ADP 201) et du numéro de série (S/N) indiqués sur la plaque signalétique. Consultez la notice pour les références.

MODE D'EMPLOI ADP 201 WH WHIRLPOOL

Mode d'emploi LAVE-VAISSELLE - Sommaire

Mode d'emploi, 1

Informations de Sécurité Importantes, 4-5

Service, 13

Fiche produit, 14

Installation, 28-29

Description de l'appareil, 30

Sel régénérant et Produit de rinçage, 31

Charger les paniers, 32-33

Produit de lavage et utilisation du lave-vaisselle, 34

Programmes, 35

Programmes spéciaux et Options, 36

Entretien et soin, 37

Anomalies et remèdes, 38

PL

Polski

A Lire attentivement les consignes avant toute utilisation. Elles contiennent des informations importantes pour une installation, une utilisation et un entretien en toute sécurité. Conserver ce manuel en lieu sûr pour une consultation future. Si l'appareil est vendu, donné ou déplacé, le manuel devra l'accompagner.

Déballer complètement l'appareil et vérifiez si le transport ne l'a pas endommagé. Le cas échéant, contacter le revendeur et interrompre l'installation.

Pour utiliser le lave-vaisselle, suivre les récautions suivantes :

• L'appareil doit être utilisé pour le lavage de la vaisselle domestique conformément aux consignes figurant dans ce manuel.
• L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes présentant des capacités physiques, sensorielles ou mentales limitées, voire dépourvues de l'expérience et des connaissances nécessaires, sous surveillance et après avoir reçu les instructions nécessaires quant à l'utilisation de l'appareil en toute sécurité. Une compréhension des risques est également nécessaire. Les enfants ne sont pas autorisés à jouer avec l'appareil.
• Les enfants ne sont pas autorisés à nettoyer ni effectuer l'entretien de l'appareil sans surveillance.
• Ne pas installer l'appareil à l'extérieur, même dans un endroit protégé. Il est extrêmement dangereux de l'exposer à la pluie et aux orages.
• Ne pas conserver de matériaux inflammables à proximité de l'appareil.
  • L'eau dans l'appareil n'est pas pôtable.
• Ne pas utiliser de solvants dans l'appareil : risque d'explosion !
• Ne pas laisser la porte ouverte, car elle présente un danger de trébuchement.
• Ne rien poser sur la porte ouverte. Ne pas s'asseoir ni monter sur la porte car la machine pourrait basculer.
• Ouverte, la porte de la machine ne peut supporter que le poids du tiroir rempli.
• Le robinet d'alimentation en eau doit être fermé et la fiche enlevée de la prise électrique au terme de chaque cycle et avant le nettoyage de l'appareil en vue des travaux d'entretien. Débrancher également

en cas de dysfonctionnement.

• Seul un technicien qualifié est apte à effectuer les réparations et les modifications techniques.
• Pour débrancher l'appareil, toujours extraire la fiche de la prise principale. Ne pas tirer sur le câble.

- Pour éviter tout risque de coupure, 'utilisation de gants spéciaux est nécessaire pour l'assemblage de l'appareil.

• Pendant l'utilisation, l'accès à la paroi arrière doit être limité de façon durable, en rapprochant par exemple la machine du mur ou d'un meuble.
• Conserver les matériaux d'emballage hors de portée des enfants. Les emballages ne sont pas des jouets.
• Les enfants né sont pas autorisés à jouer avec l'appareil.
• Ranger' les produits de nettoyage, de rinçage et le sel hors de portée des enfants.
• La machine est conçué pour un usage domestique exclusivement.
• L'appareif ne peut pas être utilisé avant que l'installation ait été menée à terme.

CONSIGNES DE MISE À LA TERRE

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, une prise de terre réduit le risque d'électrocution en permettant au courant électrique de suivre un chemin de moindre résistance. Cet appareil est doté d'un cordon comportant un conducteur de terre et d'une fiche de mise à la terre.
• La fiche doit être branchée sur une prise de courant compatible, installée et mise à la terre conformément aux codes et règlementations en vigueur dans le pays.
• Eviter les allonges et les adaptateurs pour relier la machine à la prise.

- Un mauvais branchement du conducteur de terre de l'appareil peut entraîner un risque d'électrocution.

- En cas de doute, consulter un électricien qualifié ou un préposé du service pour s'assurer que l'appareil est correctement mis à la terre. Ne pas modifier la fiche fournie avec l'appareil si elle n'est pas compatible avec la prise de courant. Demander à un électricien qualifié d'installer une prise adaptée.

UTILISATION APPROPRIÉE

- L'accès à la prise principale doit être assuré au terme de l'installation afin de

pouvoir débrancher la machine le cas échéant.

- Pour charger l'appareil:

1 - Placer les objets coupants de sorte à ne pas endommager le joint de la porte.

2 - AVERTISSEMENT: Les couteaux et les autres utensiles présentant des pointes coupantes doivent être placés dans le panier à couverts. Les pointes et lames doivent être orientées vers le bas ou placées à l'horizontale. La partie coupante doit être tournée vers l'arrière de la machine.

- Utiliser uniquement des produits de lavage et de rinçage pour lave-vaisselle automatique.

- AVERTISSEMENT: Certains produits de lavage pour lave-vaisselle sont très alcalins. Ils peuvent s'avérer extrêmement dangereux en cas d'ingestion. Éviter tout contact avec la peau et les yeux et tenir les enfants à l'écart de l'appareil lorsque la porte est ouverte. Vérifier que le bac de produit de lavage est vide une fois le cycle de lavage achevé.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou une personne aux qualifications identiques pour éviter tout danger.

- Pendant l'installation, l'alimentation électrique ne doit pas subir des déformations ou un aplatissement excessifs ou dangereux. Ne pas altérer les commandes.

- Pour éliminer les matériaux d'emballage, respecter la législation locale en termes de recyclage.

- Utiliser l'appareil uniquement pour l'usage auquel il est destiné.

- La machine doit être reliée à une alimentation d'eau à l'aide de tuyaux neufs. Les tuyaux usagés doivent être évités.

- Le nombre maximal de couverts pour lequel la machine est prévue figure dans la fiche produit.

PROTECTION DE L'ENVIRONNEMENT

- La machine a été fabriquée à partir de matériaux recyclables ou réutilisables. La mise au rebut doit être réalisée conformément à la législation locale en la matière. Avant la mise au rebut, veillez à couper le cordon d'alimentation pour éviter toute réutilisation de l'appareil.

- Pour de plus amples informations sur la prise en charge et le recyclage de ce produit, contactez les autorités locales compétentes en termes de tri sélectif ou votre revendeur.

MISE AU REBUT DE L'EMBALLAGE

- L'emballage peut être intégralement recyclé, comme l'indique le symbole Recyclable. Les différentes parties de l'emballage ne doivent pas être dispersées dans la nature, mais mise au rebut conformément à la législation locale.

La Directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (DEEE) stipule que les appareils domestiques doivent faire l'objet d'une collecte séparée de celle des déchets domestiques. Les appareils en fin de vie doivent être collectés séparément afin d'optimiser le coût de réutilisation et de recyclage des matériaux composant la machine tout en évitant les effets néfastes pour l'atmosphère et la santé publique. Le symbole représentant une poubelle sur roues barrée d'une croix rappelle aux utilisateurs leurs obligations en termes de tri sélectif. Pour plus d'informations quant à la mise au rebut correcte des appareils domestiques, les propriétaires sont invités à prendre contact avec les autorités publiques compétentes ou leur revendeur.

PL WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA

Avant d'appeler le service d'assistance technique:

• Vérifier s'il est possible de résoudre l'anomalie soi-même (voir Anomalies et remèdes).
• Faire repartir le programme pour s'assurer que l'inconvénient a été résolu.
• Si ce n'est pas le cas, contacter un Service d'Assistance Technique agréé.

Ne jamais faire appel à des techniciens non agréés.

Communiquer:

• le type d'anomalie;

• le modèle de l'appareil (Mod.);

• le numéro de série (S/N).

Ces informations figurent sur la plaque signalétique apposée sur l'appareil (voir Description de l'appareil).

Fiche de produit
Marque	WHIRLPOOL
Modèle	ADP 201
Capacité nominale dans un environnement standard (1)	10
Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation élevée)	A+
Consommation d'énergie par année en kWh (2)	237
Consommation d'énergie du cycle de lavage standard en kWh	0.83
Consommation d'energie en mode "off" en W	0.5
Consommation d'energie en mode "on" en W	5.0
Consommation d'eau par an en litres (3)	2800
Classe d'efficacité du séchage sur une échelle de G (efficacité minimum) à A (efficacité maximum)	A
Durée du programme pour un cycle de lavage standard en minutes	180
Durée du mode "on" en minutes	12
Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW	51
Encastrable	Non
NOTES
1) Les informations sur l'étiquette et sur la fiche se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaisselle normalement sale, et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie. Le cycle de lavage standard correspond au cycle éco.
2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil
3) Sur la base de 280 cycles de lavage standard. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.

PL Karta produktu

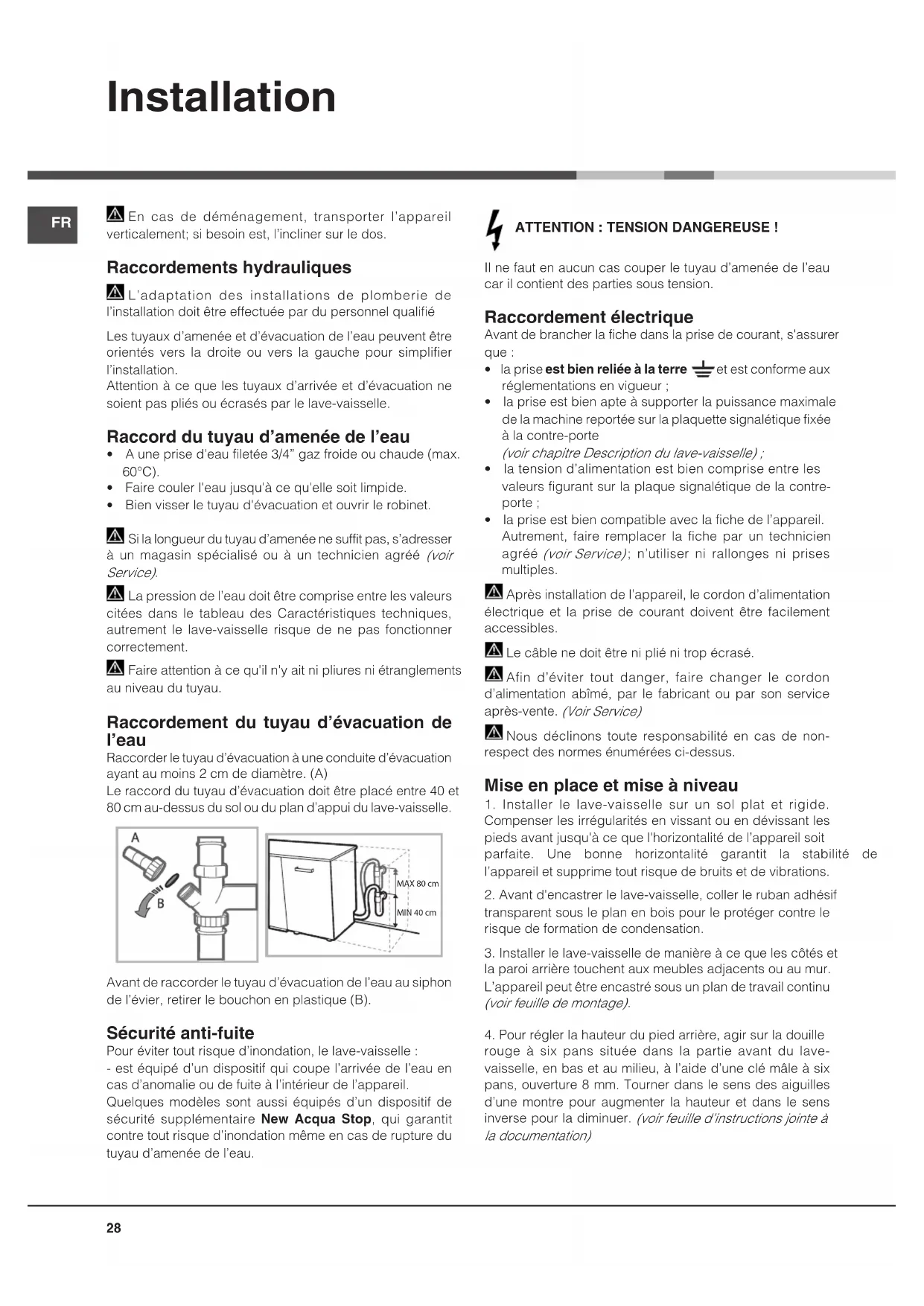

En cas de déménagement, transporter l'appareil verticalement; si besoin est, l'incliner sur le dos.

L'adaptation des installations de plomberie de l'installation doit être effectuée par du personnel qualifié

Les tuyaux d'amenée et d'évacuation de l'eau peuvent être orientés vers la droite ou vers la gauche pour simplifier l'installation.

Attention à ce que les tuyaux d'arrivée et d'évacuation ne soient pas pliés ou écrasés par le lave-vaisselle.

Raccord du tuyau d'amenée de l'eau

• A une prise d'eau filetée 3/4" gaz froide ou chaude (max. 60°C).
• Faire couler l'eau jusqu'à ce qu'elle soit limpide.
• Bien visser le tuyau d'évacuation et ouvrir le robinet.

Si la longueur du tuyau d'amenée ne suffit pas, s'adresser à un magasin spécialisé ou à un technicien agréé (voir Service).
La pression de l'eau doit être comprise entre les valeurs citées dans le tableau des Caractéristiques techniques, autrement le lave-vaisselle risque de ne pas fonctionner correctement.
Faire attention à ce qu'il n'y ait ni pliures ni étranglements au niveau du tuyau.

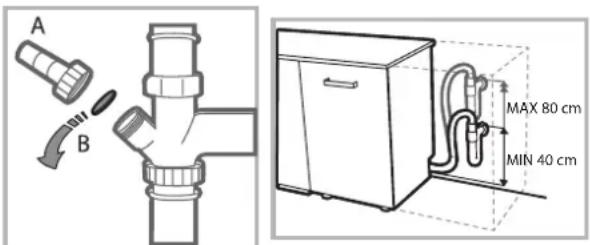

Raccordement du tuyau d'évacuation de l'eau

Raccorder le tuyau d'évacuation à une conduite d'évacuation ayant au moins 2 cm de diamètre. (A)

Le raccord du tuyau d'évacuation doit être placé entre 40 et 80 cm au-dessus du sol ou du plan d'appui du lave-vaisselle.

A B MAX 80 cm MIN 40 cm

Avant de raccorder le tuyau d'évacuation de l'eau au siphon de l'évier, retirer le bouchon en plastique (B).

Sécurité anti-fuite

Pour éviter tout risque d'inondation, le lave-vaisselle :

- est équipé d'un dispositif qui coupe l'arrivée de l'eau en cas d'anomalie ou de fuite à l'intérieur de l'appareil.

Quelques modèles sont aussi équipés d'un dispositif de sécurité supplémentaire New Acqua Stop, qui garantit contre tout risque d'inondation même en cas de rupture du tuyau d'amenée de l'eau.

ATTENTION : TENSION DANGEREUSE !

Il ne faut en aucun cas couper le tuyau d'amenée de l'eau car il contient des parties sous tension.

Raccordement électrique

Avant de brancher la fiche dans la prise de courant, s'assurer que :

• la prise est bien reliée à la terre = et est conforme aux réglementations en vigueur ;
• la prise est bien apte à supporter la puissance maximale de la machine reportée sur la plaquette signalétique fixée à la contre-porte (voir chapitre Description du lave-vaisselle) ;
• la tension d'alimentation est bien comprise entre les valeurs figurant sur la plaque signalétique de la contre-porte ;
• la prise est bien compatible avec la fiche de l'appareil. Autrement, faire remplacer la fiche par un technicien agréé (voir Service); n'utiliser ni rallonges ni prises multiples.

Après installation de l'appareil, le cordon d'alimentation électrique et la prise de courant doivent être facilement accessibles.
Le câble ne doit être ni plié ni trop écrasé.
Afin d'éviter tout danger, faire changer le cordon d'alimentation abîmé, par le fabricant ou par son service après-vente. (Voir Service)
Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Mise en place et mise à niveau

1. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusqu'à ce que l'horizontalité de l'appareil soit parfaite. Une bonne horizontalité garantit la stabilité de l'appareil et supprime tout risque de bruits et de vibrations.
2. Avant d'encastrer le lave-vaisselle, coller le ruban adhésif transparent sous le plan en bois pour le protéger contre le risque de formation de condensation.
3. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. L'appareil peut être encastré sous un plan de travail continu (voir feuille de montage).
4. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à l'aide d'une clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille d'instructions jointe à la documentation)

Conseils pour le premier lavage

Après l'installation, retirer les cales placées sous les paniers ainsi que les élastiques de fixation du panier supérieur (si prévus).

Réglages de l'adoucisseur d'eau

Avant de lancer le premier lavage, sélectionner le niveau de dureté de l'eau du réseau. (voir chapitre Produit de rinçage et sel régénérant))

Lors de son premier chargement, il faut d'abord remplir l'adoucisseur d'eau puis introduire environ 1 kg de sel. Il est normal que de l'eau déborde..

Faire démarrer un cycle de lavage tout de suite après.

N'utiliser que du sel spécial lave-vaisselle.

Après remplissage du réservoir, le voyant SEL s'éteint.

L'absence de remplissage du réservoir à sel peut endommager l'adoucisseur d'eau et l'élément chauffant.

Cet électroménager dispose de signaux sonores/bips qui signalent que la commande a été activée: allumage, fin de cycle etc..

Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe.

Caractéristiques techniques
Dimensions	largeur 45 cmhauteur 85 cmprofondeur 60 cm
Capacité 10 couverts standard
Pression eau d'alimentation	0,05 ÷ 1 MPa ( 0,5 ÷ 10 bar) 7,25 - 145 psi
Tension d'alimentation	Voir étiquette des caractéristiques
Puissance totale absorbée	Voir étiquette des caractéristiques
Fusible Voir étiquette des caractéristiques
	Cet appareil est conforme aux Directives Communautaires suivantes:- 93/68/EEC (CE)- 2006/95/EC (Basse Tension)- 2004/108/EC (Compatibilité Electromagnétique)- 2009/125/EC (Comm. Reg. 1016/2010 ) (Ecodesign)- 2010/30/EC (Etiquetage)- 2011/65/EC (RoHS)- 2012/19/EU (DEEE)

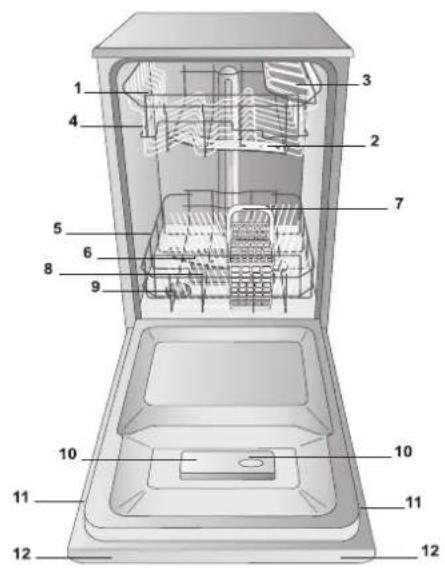

Description de l'appareil

FR

Vue d'ensemble

1. Panier supérieur
2. Bras de lavage supérieur

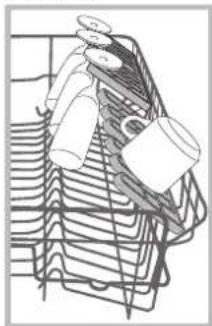

3. Clayettes rabattables

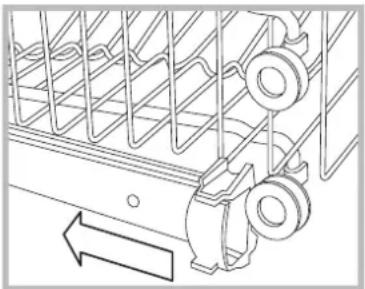

4. Réglage hauteur du panier

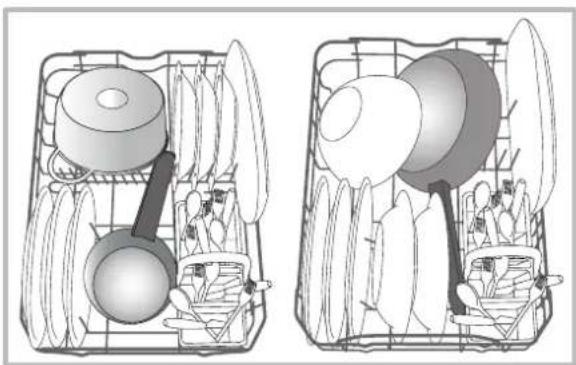

5. Panier inférieur
6. Bras de lavage inférieur

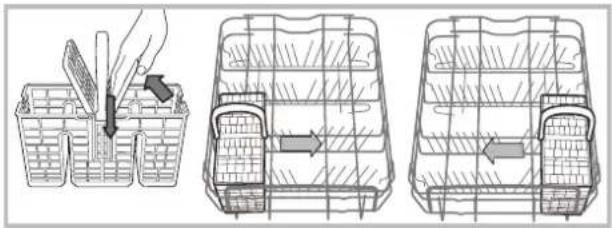

7. Panier à couverts
8. Filtre lavage
9. Réservoir à sel
10. Bacs produit de lavage et réservoir à produit de rinçage
11. Plaque signalétique
12. Tableau de bord

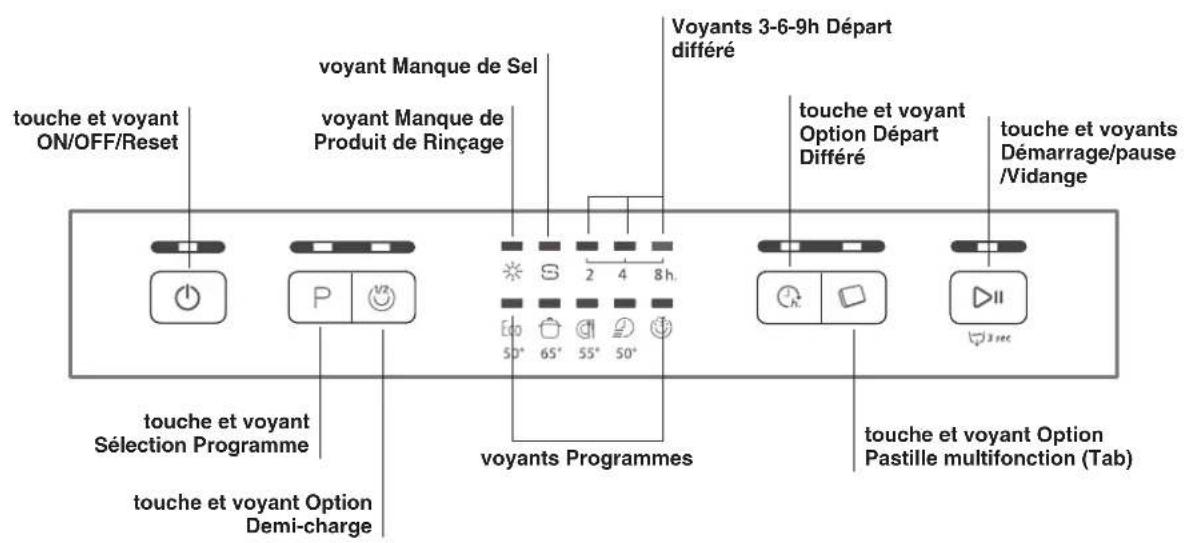

Tableau de bord

touche et voyant ON/OFF/Reset voyant Manque de Sel voyant Manque de Produit de Rinçage voyants 3-6-9h Départ différé touche et voyant Option Départ Différé touche et voyants Démarrage/pause /Vidange touche et voyant Sélection Programme touche et voyant Option Demi-charge voyants Programmes touche et voyant Option Pastille multifonction (Tab)

N'utiliser que des produits de lavage spéciaux lave-vaisselle. N'utilisez pas de sel alimentaire ou industriel.

(Se conformer aux instructions reportées sur l'emballage).

En cas d'utilisation d'un produit multifonction, nous conseillons malgré tout d'ajouter du sel, surtout en cas d'eau dure ou très dure. (Se conformer aux instructions reportées sur l'emballage).

Faute d'ajouter du sel ou du produit de rinçage, il est normal que les voyants SEL et PRODUIT DE RINCAGE restent allumés.

Charger le sel régénérant

L'utilisation de sel évite la formation de CALCAIRE sur la vaisselle et sur les composants fonctionnels du lave-vaisselle.

• Il est important que le réservoir à sel ne soit jamais vide.
• Il est important de procéder au réglage de la dureté de l'eau.
  Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description) doit être rempli:
• quand le voyant SEL du bandeau s'allume;
• voir autonomie dans le tableau de dureté de l'eau.

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.
2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.
3. Utiliser l'entonnoir (voir figure) pour remplir le

réservoir de sel jusqu'au bord (1 kg environ); il est tout à fait normal que de l'eau déborde.

1. Enlever l'entonnoir, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante.

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage pourrait endommager irrémédiablement l'adoucisseur).

En cas de rajout de sel, nous conseillons d'effectuer opération avant de démarrer le lavage.

Réglage dureté de l'eau

Pour obtenir un fonctionnement parfait de l'adoucisseur anticalcaire, il faut absolument procéder à un réglage selon la dureté de l'eau de l'appartement. Se renseigner auprès de l'organisme distributeur de l'eau. La valeur sélectionnée correspond à une dureté moyenne.

• Appuyer sur la touche ON/OFF pour mettre le lave-vaisselle sous tension
• Appuyer sur la touche ON/OFF pour éteindre ⏻
• Garder la touche Démarrage/pause ▷II enfoncée pendant 5 secondes, jusqu'au bip.
• Appuyer sur la touche ON/OFF pour allumer ⏻
• Le voyant du programme du niveau sélectionné et le voyant sel clignotent.
• Appuyer sur la touche P pour sélectionner le niveau de dureté (voir tableau dureté).
• Appuyer sur la touche ON/OFF pour éteindre
• Réglage effectué !

Tableau de dureté de l'eau				Autonomie moyenne-réservoir à sel avec 1 lavage par jour
niveau	°dH °fH mmol/l mois
1	0 - 6	0 - 10	7	mois
2	6 - 11	11 - 20	1,1 - 2	5 mois
3	12 - 17	21 - 30	2,1 - 3	3 mois
4	17 - 34	31 - 60	3,1 - 6	2 mois
5	34 - 50	61 - 90	6,1 - 9	2/3 semaines
De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. La sélection 5 peut prolonger la durée.

(°dH = dureté en degrés allemands - °fH = dureté en degrés français - mmol/l = millimol/litre)

Charger le produit de rinçage

Le produit de rinçage aide au SÉCHAGE de la vaisselle. Il faut remplir le réservoir à produit de rinçage :

• quand le voyant PRODUIT DE RINÇAGE s'allume sur le bandeau/écran.
• quand l'indicateur optique situé sur le couvercle du réservoir « E », passe de foncé à transparent.

1. Ouvrir le réservoir en tournant le couvercle « G » dans le sens inverse des aiguilles d'une montre.
2. Verser le produit de rinçage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec un chiffon sec.
3. Revisser le couvercle.

Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve.

(cela

Régler la dose de produit de rinçage

Si le résultat du séchage n'est pas satisfaisant, le dosage du cette produit de rinçage peut être réglé. Tourner le dispositif de réglage « F ». Possibilité de sélectionner jusqu'à 4 niveaux maximum selon le modèle de lave-vaisselle. La valeur sélectionnée correspond à un niveau moyen.

• si la vaisselle présente des traces bleuâtres, régler sur des chiffres plus bas (1-2).
• s'il y a des gouttes d'eau ou des taches de calcaire sur la vaisselle, régler sur des chiffres plus élevés (3-4).

Charger les paniers

FR

Conseils

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et autres récipients.

Pas besoin de rincer préalablement à l'eau courante.

Ranger la vaisselle de manière à ce qu'elle ne bouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concaves ou convexes en position oblique pour permettre à l'eau d'atteindre toutes les surfaces et de s'écouler complètement. Veiller à ce que les couvercles, manches, poêles et plateaux ne gênent pas la rotation des bras de lavage. Placer les petits objets dans le panier à couverts.

La vaisselle en plastique et les poêles anti-adhésives ont tendance à retenir les gouttes d'eau et leur degré de séchage sera par conséquent inférieur à celui de la vaisselle en céramique ou en acier.

Les objets légers (tels que les récipients en plastique) doivent être rangés, de préférence, dans le panier supérieur et placés de manière à ce qu'ils ne risquent pas de se déplacer.

Après avoir chargé le lave-vaisselle, s'assurer que les bras de lavage tournent librement.

Panier inférieur

Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et les couvercles de grandes dimensions doivent être rangés, de préférence, sur les côtés du panier.

Il est conseillé de ranger la vaisselle très sale dans le panier inférieur car dans cette partie du lave-vaisselle, les jets d'eau sont plus énergiques et permettent d'obtenir de meilleures performances de lavage.

Le panier inférieur est pourvus de secteurs rabattables qui peuvent être placés à la verticale pour ranger des assiettes ou à l'horizontale (abaissés) pour y mettre plus facilement des casseroles et des saladiers.

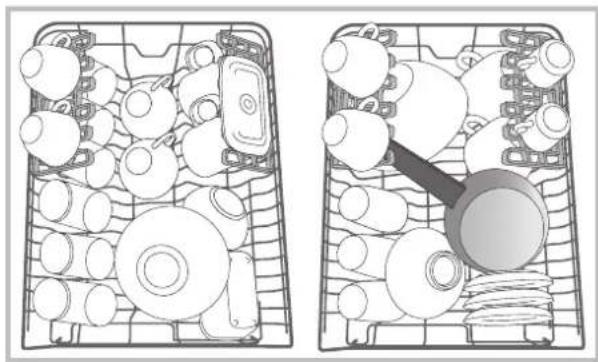

Panier à couverts

Le panier à couverts est équipé de grilles supérieures permettant de mieux ranger les couverts. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

Réservé au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas.

Clayettes rabattables à emplacement variable

Les clayettes latérales peuvent être placées à trois hauteurs différentes afin d'optimiser la disposition de la vaisselle dans le panier.

Les verres à pied peuvent être placés en position stable sur les clayettes rabattables en insérant leurs pieds dans les fentes prévues à cet effet. Pour optimiser le séchage, choisir la plus forte inclinaison des clayettes rabattables. Pour modifier l'inclinaison de la clayette rabattable, la soulever et la faire glisser légèrement avant de la placer comme voulu.

Régler la hauteur du panier supérieur

Le panier supérieur est réglable en hauteur : en position haute, il permet de ranger de la vaisselle encombrante dans le panier inférieur ; en position basse, il permet d'exploiter au mieux l'espace des clayettes rabattables en créant plus de place de rangement vers le haut.

Il est fortement recommandé de ne jamais régler la hauteur du tiroir lorsque celui-ci est chargé.

Ne JAMAIS soulever ou abaisser le panier d'un seul côté.

Ouvrez les butées des rails de guidage de gauche et de droite et sortez le tiroir ; placez-le plus haut ou plus bas selon vos besoins, faites-le glisser le long des rails de guidage jusqu'à ce que les roues avant soient en place et refermez les butées (voir figure).

Vaisselle non appropriée

• Couverts et vaisselle en bois.
- Verres décorés et fragiles, vaisselle artisanale artistique ou ancienne. Leurs décors ne sont pas résistants.
- Parties en matière synthétique ne résistant pas à la température.

• Vaisselle en cuivre ou en étain.

- Vaisselle sale de cendre, cire, graisse lubrifiante ou encre. Les décors sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages.

Endommagement du verre et de la vaisselle

Causes :

• Type de verre et procédé de fabrication du verre.
• Composition chimique du produit de lavage.
  • Température de l'eau du programme de rinçage.

Conseils :

• N'utiliser que des verres et de la porcelaine garantis par le fabricant comme résistants au lavage en lave-vaisselle.
• Utiliser un produit de lavage délicat pour vaisselle.
• Sortir les verres et les couverts du lave-vaisselle le plus rapidement possible après la fin du programme.

Produit de lavage et utilisation du lave-vaisselle

FR

Charger le produit de lavage

Un bon résultat de lavage dépend aussi d'un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l'environnement.

Le dosage peut être adapté selon le degré de salissure.

En cas de vaisselle normalement sale, utiliser environ 25 g (produit de lavage en poudre) ou 25ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.

En cas de vaisselle peu sale ou précédemment rincée à l'eau, réduire considérablement la quantité de produit de lavage.

Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage.

Pour toute autre demande de renseignements, s'adresser aux fabricants de produits de lavage.

D A B C

Ouvrir le distributeur à produit de lavage en actionnant le bouton D; pour doser le produit de lavage, consulter le tableau des programmes :

• en poudre ou liquide : bacs
A (produit de lavage) et (produit de prélavage)
- tablettes: quand le programme en prévoit 1, placer cette dernière dans

le bac A et fermer le couvercle C. S'il en prévoit 2, mettre la deuxième dans le fond de la cuve.

Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle C jusqu'au déclic.

Le distributeur à produits de lavage s'ouvre automatiquement selon le programme, au moment voulu.

En cas d'utilisation de produits de lavage tout en un, utiliser l'option TAB qui adapte le programme de lavage de manière à toujours obtenir les meilleurs résultats de lavage et de séchage possibles.

N'utiliser que du produit de lavage spécial lave-vaisselle.

NE PAS UTILISER de produits pour laver la vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

Pour obtenir des performances de lavage et de séchage optimales, il faut opter pour une utilisation combinée de produit de lavage, produit de rinçage et sel régénérant.

Il est conseillé d'utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l'environnement.

Mettre en marche le lave-vaisselle

1. Appuyer sur la touche ON-OFF.
2. Ouvrir la porte et doser le produit de lavage. (voir produit de lavage).
3. Charger les paniers(voir Charger les paniers)et fermer la porte.
4. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche P.
5. Sélectionner les options de lavage. (voir Progr. spéciaux et Options).
6. Appuyer sur la touche Marche/Pause pour démarrer.
7. La fin du programme est signalée par des signaux acoustiques et le numéro du programme clignote sur l'afficheur. Eteindre l'appareil en appuyant sur la touche ON-OFF.
8. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de non-utilisation prolongée.

B

En cas de vaisselle peu sale ou précédemment rincée à l'eau, réduire considérablement la quantité de produit de lavage.

Modification d'un cycle de lavage en cours

Si une erreur a été faite lors de la sélection du cycle de lavage, il est possible de changer de cycle, à condition qu'il vienne tout juste de commencer : éteindre ce dernier en maintenant le bouton ON/OFF (Marche/arrêt) enfoncé. Rallumer la machine à l'aide du bouton ON/OFF (Marche/arrêt) et sélectionner le nouveau cycle de lavage et toutes les options souhaitées ; lancer le cycle en appuyant sur le bouton START/PAUSE (Démarrage/pause).

Rajout de vaisselle

Sans éteindre l'appareil, ouvrir la porte en prenant soin de ne pas s'exposer à la vapeur qui s'en échappe, et placer la vaisselle à l'intérieur du lave-vaisselle. Fermer la porte et appuyer sur le bouton START/PAUSE (Démarrage/pause). Le cycle redémarrera au point où il s'était arrêté.

Interruptions accidentelles

Si la porte est ouverte pendant le cycle de lavage, ou en cas de coupure de courant, le cycle s'arrête. Une fois la porte reformée ou le courant revenu, pour relancer le cycle au point où il s'était arrêté, appuyer sur le bouton START/PAUSE (Démarrage/pause)

Les données des programmes sont mesurées dans des conditions de laboratoire selon la norme européenne EN 50242. Selon les différentes conditions d'utilisation, la durée et les données des programmes peuvent être différentes.

Programme Séchage Options			Durée du programme H:Min.	Consommation d'eau (litre/cycle)	Consomation d'énergie (kWh/cycle)
1. Eco Oui		Départ différé - Demi-Charge - Tab	03:00 10 0,83
2. Intensif Oui		Départ différé - Demi-Charge - Tab -	02:30 14 1,3
3. Normal Oui		Départ différé - Demi-Charge - Tab	02:00 13,5 1,15
4. Rapid Non Dépa Tab 00:25 8,5		0,5
5. Trempage	Non	Départ différé - Demi-Charge	00:10 4,0	0,01

Indications sur le choix des programmes et dosage du produit de lavage

1. Vaisselle normalement sale. Programme standard, le plus efficace en termes de consommation combinée d'eau et d'énergie. 4 g/ml** + 21 g/ml - 1 Tab ( ^** Quantité de produit de lavage pour le prélavage)
2. Programme recommandé pour la vaisselle très sale, en particulier les poêles et les casseroles (ne pas utiliser pour les articles délicats). 25 g/ml – 1 Tab
3. Vaisselle et casseroles normalement sales. 4 g/ml** + 21 g/ml - 1 Tab
4. Cycle rapide à utiliser pour la vaisselle peu sale ne présentant pas de résidus d'aliments séchés. (idéal pour 2 couverts) 21 g/ml – 1 Tab
5. Vaisselle à laver plus tard. Pas de produit de lavage

Consommations en stand-by: Consommation en left-on mode: 5,0 W - Consommation en off-mode: 0,5 W.

Programmes spéciaux et Options

FR

Remarque :

pour obtenir des performances optimales avec les programmes "1 Heure et Rapid" il est conseillé de respecter le nombre de couverts indiqué.

Pour consommer moins, utiliser le lave-vaisselle à pleine charge.

Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail]

Options de lavage

Si une option n'est pas compatible avec le programme sélectionné, (voir tableau programmes) la led correspondante clignote 3 fois de suite et des bips retentissent.

Option Départ différé

Le démarrage du programme peut être différé de 2, 4 ou 8 heures :

1. Après avoir sélectionné le programme de lavage et toute autre option possible, appuyer sur la touche DÉPART DIFFÉRÉ : le voyant s'allume.
2. Sélectionner le départ voulu en appuyant plusieurs fois de suite sur la touche Départ différé, les voyants 2 heures, 4 heures et fin 8 heures s'allument les uns après les autres.
   Pour désactiver l'option Départ différé, appuyer une nouvelle fois sur la touche correspondante, le voyant s'éteint.
3. Après avoir sélectionné le processus, le compte à rebours débute lorsque vous appuyez sur la touche DÉPART/PAUSE. Le voyant pour le délai sélectionné est allumé et la touche Démarrer/Pause s'illumine (lumière continue).
4. A l'expiration du délai d'attente, le voyant de DÉPART DIFFÉRÉ s'éteint et le programme démarre.
   Pour désactiver un DÉPART DIFFÉRÉ, appuyer sur la touche Départ/Pause.

Aucune sélection de Départ différé n'est plus possible en mars de cycle.

Option Tablette (Tab)

Cette option permet d'optimiser le résultat de lavage et de séchage.

En cas d'utilisation de tablette multifonction, appuyer sur la touche TABLETTE, le symbole correspondant s'allume. Pour désactiver cette option appuyer à nouveau sur la touche.

L'option «Tablette » prolonge la durée du programme.

Option Demi-charge

Le programme demi-charge permet de laver une petite vaisselle et de faire des économies d'eau, d'électricité et de produit de lavage. Pour sélectionner le programme, appuyer sur la touche DEMI-CHARGE : le voyant correspondant s'allume. Une autre pression sur la touche DEMI-CHARGE permet de désactiver l'option.

Ne pas oublier de réduire de moitié la quantité de produit avage.

Vidange

Pour arrêter et annuler le cycle en cours, il est possible d'utiliser la fonction Vidange.

Pour activer la fonction Vidange, effectuer une pression prolongée sur le bouton START/PAUSE (Démarrage/pause). Le cycle en cours sera interrompu et l'eau présente dans le lave-vaisselle sera vidangée.

Coupure de l'arrivée d'eau et du courant

• Fermer le robinet de l'eau après chaque lavage pour éviter tout risque de fuites.
• Débrancher la fiche de la prise de courant lors du nettoyage de l'appareil et pendant tous travaux d'entretien.

Nettoyer le lave-vaisselle

• Pour nettoyer l'extérieur et le bandeau de commande, utiliser un chiffon humide non abrasif. N'utiliser ni solvants ni détergents abrasifs.
• Pour nettoyer la cuve intérieure et enlever toute tache, utiliser un chiffon imbibé d'eau additionnée d'un peu de vinaigre.

Eviter les mauvaises odeurs

• Laisser toujours la porte entrouverte pour éviter toute stagnation d'humidité.
• Nettoyer régulièrement les joints d'étanchéité de la porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d'aliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les trous de sortie de l'eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.

Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d'une montre. Remonter le bras gicleur supérieur en veillant à ce que la face percée du plus grand nombre d'orifices soit bien orientée vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer le haut.

Nettoyage du filtre d'entrée d'eau

Si les tuyaux de l'eau sont neufs ou s'ils sont restés longtemps inutilisés, avant d'effectuer le raccordement, faire couler l'eau jusqu'à ce qu'elle devienne limpide et dépourvue d'impuretés. Faute de quoi, un engorgement pourrait se produire au point d'arrivée de l'eau et endommager le lave-vaisselle.

Nettoyer, périodiquement le filtre d'entrée de l'eau situé à la sortie du robinet.

• Fermer le robinet de l'eau.
• Dévisser l'extrémité du tuyau d'arrivée de l'eau, retirer le filtre et le laver soigneusement à l'eau courante.
• Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent l'eau de lavage des résidus d'aliments avant de la remettre en circulation: pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement.

⚠️ Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.

- Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à l'eau courante avec une petite brosse non métallique en procédant comme suit :

1. tourner le filtre cylindrique C dans le sens inverse des aiguilles d'une montre pour le sortir de son emplacement (fig. 1).

2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2);

3. Dégager le filtre inox A. (fig. 3).

4. Examiner la cavité et éliminer tout résidu de nourriture.

NE JAMAIS RETIRER la protection de la pompe de lavage (pièce noire) (fig.4).

C 1

A 3

vers Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas d'absence pendant de longues périodes

• Débrancher les raccordements électriques et fermer le robinet de l'eau.
  • Laisser la porte entrouverte.
• Au retour, effectuer un lavage à vide.

Si l'appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d'assistance technique.

Anomalies : Causes / Solutions possibles :
Le lave-vaisselle ne démarre pas ou n'obéit pas aux commandes	• Le robinet de l'eau n'est pas ouvert.• Eteindre l'appareil à l'aide de la touche ON-OFF, rallumer au bout d'une minute environ et sélectionner à nouveau le programme.• La fiche n'est pas bien branchée dans la prise de courant ou il faut changer la prise de courant.• La porte du lave-vaisselle n'est pas bien fermée.
La porte ne ferme pas	• S'assurer que les paniers sont bien poussés jusqu'au fond.• La serrure est déclenchée ; pousser énergiquement sur la porte jusqu'au « clic ».
Le lave-vaisselle ne vidange pas.	• Le programme de lavage n'est pas encore terminé.• Le tuyau de vidange de l'eau est plié (voir Installation).• L'évacuation de l'évier est bouchée.• Le filtre est bouché par des déchets de nourriture.• Contrôler la hauteur du tuyau d'évacuation.
Le lave-vaisselle est bruyant.	• La vaisselle s'entrechoque ou butte contre les bras de lavage. Ranger la vaisselle correctement et s'assurer que les bras de lavage tournent librement.• Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaisselle). Ne pas prélaver la vaisselle à la main.
La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.	• Absence de sel régénérant.• Le réglage de la dureté de l'eau n'est pas adéquat ; il faut augmenter les valeurs. (voir Sel régénérant et Produit de rinçage).• Le couvercle du réservoir à sel et à produit de rinçage n'est pas bien fermé.• Il n'y a plus de produit de rinçage ou son dosage est insuffisant.
La vaisselle et les verres présentent des traces blanches ou des reflets bleuâtres.	• Le dosage du produit de rinçage est excessif.
La vaisselle n'est pas sèche. • Il y	a eu sélection d'un programme sans séchage.• Il n'y a plus de produit de rinçage. (voir Sel régénérant et Produit de rinçage).• Le réglage du produit de rinçage n'est pas approprié.• La vaisselle est en matériau anti-adhésif ou en plastique ; la présence de gouttelettes d'eau est normale.
La vaisselle n'est pas propre. • La	vaisselle n'est pas rangée correctement.• Les bras de lavage ne tournent pas librement car ils sont gênés par la vaisselle.• Le programme de lavage n'est pas assez puissant (voir Programmes).• Excès de mousse : le produit de lavage n'est pas bien dosé ou n'est pas approprié. (voir Produit de lavage et utilisation du lave-vaisselle).• Le couvercle du réservoir à produit de rinçage n'est pas bien fermé.• Le filtre est sale ou bouché (voir Entretien et soin).• Il manque du sel régénérant (voir Sel régénérant et produit de rinçage).• S'assurer que la hauteur des assiettes est compatible avec le réglage du panier.• Les orifices des bras de lavage sont bouchés. (voir Entretien et soin).
Il n'y a pas d'arrivée d'eauil est bloqué et ses voyants cli-gnotent	• Il y a une coupure d'eau du réseau ou le robinet est fermé.• Le tuyau d'arrivée de l'eau est plié (voir Installation).• Les filtres sont bouchés ; il faut les nettoyer. (voir Entretien et soin).• L'évacuation est bouchée ; il faut la nettoyer.• Après avoir effectué les opérations de contrôle et de nettoyage, éteindre puis rallumer le lave-vaisselle et faire démarrer un nouveau cycle de lavage.• Si le problème persiste, fermer le robinet de l'eau, débrancher la fiche de la prise de courant et contacter le centre d'assistance technique.
