INSTRUKCJA OBSŁUGI ADP 201 WH WHIRLPOOL

Polski Instrukcja obsługi ZMYWARKA - Spis treści Instrukcja obsługi, 1 Ważne Wskazówki Bezpieczeństwa, 5-6-7 Serwis Techniczny, 13 Karta produktu, 15 Instalacja, 39-40 Opis urządzenia, 41 Sól regeneracyjna i środek nabłyszczający, 42 Ładowanie koszy, 43-44 Środek myjący i obsługa zmywarki, 45 Programy, 46 Programy specjalne i opcje, 47 Konserwacja i obsługa, 48 Nieprawidłowe działanie i możliwe środki zaradcze, 49

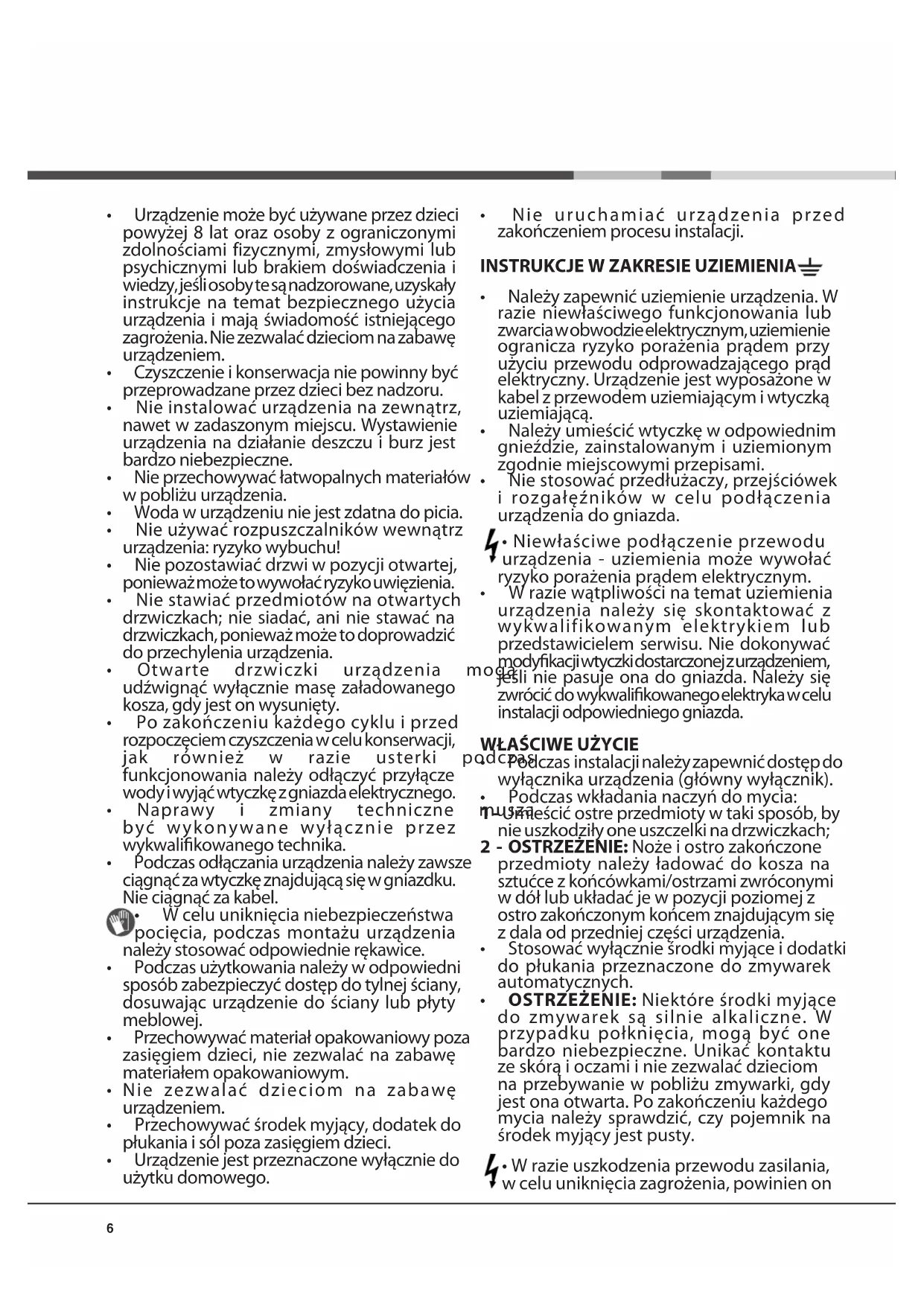

BEZPIECZEŃSTWA Przed użyciem urządzenia należy przeczytać uważnie instrukcję, ponieważ zawiera ona ważne informacje na temat bezpiecznej instalacji, użytkowania i konserwacji. Zachować niniejszą instrukcję w bezpiecznym miejscu w celu przyszłej konsultacji. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia należy się upewnić, że instrukcja została przekazana wraz z urządzeniem. Ostrożnie usunąć wszystkie materiały opakowaniowe i upewnić się, że nie zostały one uszkodzone podczas transportu. W razie uszkodzenia, skontaktować się ze sprzedawcą i nie rozpoczynać czynności montażowych. Podczas użycia zmywarki, stosować poniższe środki ostrożności:

• Stosowaćurządzeniedomycianaczyń zgodnie z instrukcjami zawartymi w instrukcji.6

• Urządzeniemożebyćużywaneprzezdzieci powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, zmysłowymi lub psychicznymi lub brakiem doświadczenia i wiedzy, jeśli osoby te są nadzorowane, uzyskały instrukcje na temat bezpiecznego użycia urządzenia i mają świadomość istniejącego zagrożenia. Nie zezwalać dzieciom na zabawę urządzeniem.

• Czyszczenieikonserwacjaniepowinnybyć przeprowadzane przez dzieci bez nadzoru.

• Nieinstalowaćurządzenianazewnątrz, nawet w zadaszonym miejscu. Wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.

• Nieprzechowywaćłatwopalnychmateriałów w pobliżu urządzenia.

• Wodawurządzeniuniejestzdatnadopicia.

• Nieużywaćrozpuszczalnikówwewnątrz urządzenia: ryzyko wybuchu!

• Niepozostawiaćdrzwiwpozycjiotwartej, ponieważ może to wywołać ryzyko uwięzienia.

• Niestawiaćprzedmiotównaotwartych drzwiczkach; nie siadać, ani nie stawać na drzwiczkach, ponieważ może to doprowadzić do przechylenia urządzenia.

• Otwarte drzwiczki urządzenia mogą udźwignąć wyłącznie masę załadowanego kosza, gdy jest on wysunięty.

• Pozakończeniukażdegocykluiprzed rozpoczęciem czyszczenia w celu konserwacji, jak również w razie usterki podczas funkcjonowania należy odłączyć przyłącze wody i wyjąć wtyczkę z gniazda elektrycznego.

• Naprawy i zmiany techniczne muszą być wykonywane wyłącznie przez wykwalikowanego technika.

• Podczasodłączaniaurządzenianależyzawsze ciągnąć za wtyczkę znajdującą się w gniazdku. Nie ciągnąć za kabel.

• Wceluuniknięcianiebezpieczeństwa pocięcia, podczas montażu urządzenia należy stosować odpowiednie rękawice.

• Podczasużytkowanianależywodpowiedni sposóbzabezpieczyćdostępdotylnejściany, dosuwając urządzenie do ściany lub płyty meblowej.

• Przechowywaćmateriałopakowaniowypoza zasięgiem dzieci, nie zezwalać na zabawę materiałem opakowaniowym.

• Nie zezwalać dzieciom na zabawę urządzeniem.

• Przechowywaćśrodekmyjący,dodatekdo płukaniaisólpozazasięgiemdzieci.

• Urządzeniejestprzeznaczonewyłączniedo użytku domowego.

• Nie uruchamiać urządzenia przed zakończeniemprocesuinstalacji.

INSTRUKCJE W ZAKRESIE UZIEMIENIA

• Należyzapewnićuziemienie urządzenia. W razie niewłaściwego funkcjonowania lub zwarcia w obwodzie elektrycznym, uziemienie ogranicza ryzyko porażenia prądem przy użyciu przewodu odprowadzającego prąd elektryczny. Urządzenie jest wyposażone w kabel z przewodem uziemiającym i wtyczką uziemiającą.

• Należyumieścićwtyczkęwodpowiednim gnieździe, zainstalowanym i uziemionym zgodnie miejscowymi przepisami.

• Niestosowaćprzedłużaczy,przejściówek i rozgałęźników w celu podłączenia urządzenia do gniazda.

• Niewłaściwepodłączenieprzewodu urządzenia - uziemienia może wywołać ryzyko porażenia prądem elektrycznym.

• Wraziewątpliwościnatematuziemienia urządzenia należy się skontaktować z wykwalifikowanym elektrykiem lub przedstawicielem serwisu. Nie dokonywać modykacji wtyczki dostarczonej z urządzeniem, jeśli nie pasuje ona do gniazda. Należy się zwrócićdowykwalikowanego elektryka w celu instalacji odpowiedniego gniazda.

• Podczasinstalacji należy zapewnić dostęp do wyłącznikaurządzenia(głównywyłącznik).

• Podczaswkładanianaczyńdomycia: 1 -Umieścićostreprzedmiotywtakisposób,by nie uszkodziły one uszczelki na drzwiczkach;

2 - OSTRZEŻENIE:Nożeiostrozakończone

przedmioty należy ładować do kosza na sztućcezkońcówkami/ostrzamizwróconymi wdółlubukładaćjewpozycjipoziomejz ostrozakończonymkońcemznajdującymsię z dala od przedniej części urządzenia.

• Stosowaćwyłącznieśrodkimyjąceidodatki do płukania przeznaczone do zmywarek automatycznych.

• OSTRZEŻENIE:Niektóreśrodkimyjące do zmywarek są silnie alkaliczne. W przypadku połknięcia, mogą być one bardzo niebezpieczne. Unikać kontaktu zeskórąioczamiiniezezwalaćdzieciom na przebywanie w pobliżu zmywarki, gdy jestonaotwarta.Pozakończeniukażdego mycia należy sprawdzić, czy pojemnik na środek myjący jest pusty.

• Wrazieuszkodzeniaprzewoduzasilania, w celu uniknięcia zagrożenia, powinien on7 zostać wymieniony przez producenta, jego serwisanta lub inną osobę posiadającą odpowiednie kwalikacje.

• Podczas instalacji, nie dopuścić do nadmiernego zagięcia lub spłaszczenia kablazasilającego.Nienaruszaćelementów sterujących.

• Należypostępowaćzgodniezlokalnymi przepisami, dzięki czemu opakowania będą mogły być ponownie wykorzystane.

• Stosowaćzmywarkęwyłączniezgodniez zamierzonym przeznaczeniem.

• Należypodłączyćurządzeniedoprzyłączy wodociągowych przy użyciu kompletu węży. Nie należy ponownie używać starego kompletu węży.

• Maksymalnaliczbamiejscnanaczynia została przedstawiona na karcie produktu. OCHRONA ŚRODOWISKA

• Niniejszeurządzeniezostałowykonanez materiału nadającego się do recyklingu i ponownego użycia. Złomowanie urządzenia powinno być przeprowadzone zgodnie z miejscowymi przepisami w zakresie składowaniaodpadów.Przedzłomowaniem należy odciąć kabel zasilający, aby uniemożliwić ponowne użycie urządzenia.

• Wceluuzyskaniabardziejszczegółowych informacji na temat postępowania z produktem i recyklingu należy się skontaktować z miejscowymi władzami zajmującymi się selektywną zbiórką odpadówlubzpunktemsprzedaży,w którymzostałozakupioneurządzenie.

SKŁADOWANIE LUB OPAKOWANIE

• Opakowanie może być poddane recyklingowi w 100%, jak potwierdza symbol recyklingu. Nie należy wyrzucać do środowiska części opakowania, ale należy je składować zgodnie z przepisami wydanymi przez miejscowe władze.

• Dyrektywaeuropejska2012/19/WEw sprawie zużytego sprzętu elektrycznego orazelektronicznego(WEEE)przewiduje, że domowe urządzenia elektryczne nie mogą podlegać zwykłemu cyklowi utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zebrane oddzielnie wceluoptymalizacjikosztówponownego wykorzystaniairecyklingusurowców,z których zbudowanejest urządzenie, zapobiegając jednocześnie ryzyku zanieczyszczenia środowiska i zagrożenia życia publicznego. Symbol przekreślonego pojemnika na odpady oznaczony na

• Nurezemaţiobiectepeuşadeschisăşinuvă wszystkich produktach przypomina właścicielowi o obowiązku w zakresie oddzielnej zbiórki odpadów.W celu uzyskania dodatkowych informacji na temat prawidłowego usuwania zużytego sprzętu domowego, użytkownicy mogą się zwrócićdowłaściwychsłużbmiejskichlub doskupującychgosprzedawców.8 sprijiniţisaunuvăaşezaţipeaceasta,întrucât există pericolul ca aparatul să se răstoarne.

Serwis Techniczny Przed zwróceniem się do Serwisu Technicznego:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz Nieprawidłowości w działaniu i sposoby ich usuwania).• Ponownie uruchomić program, aby przekonać się, czy usterka nie ustąpiła.• W przeciwnym wypadku skontaktować się z autoryzowanym Serwisem Technicznym. Zwracać się wyłącznie do autoryzowanych techników. Podać:
• rodzaj nieprawidłowości;• model urządzenia (Mod.);• numer seryjny (S/N).Informacje te znajdują się na tabliczce znamionowej umieszczonejna urządzeniu (patrz Opis urządzenia).

Fiche de produit15 Karta produktu Marka WHIRLPOOL Nazwa modelu ADP 201 Pojemność znamionowa, wyrażona liczbą standardowych kompletów naczyń (1)

Klasa efektywności energetycznej, skala od A+++ (niskie zużycie) do D (wysokie zużycie)

Zużycie energii w kWh rocznie (2)

Zużycie energii w standardowym cyklu zmywania w kWh

Zużycie energii w trybie wyłączenia W

Zużycie energii w trybie czuwania W

Roczne zużycie wody w litrach rocznie (3)

Klasa efektywności suszenia, skala od G (minimalna efektywność) do A (maksymalna efektywność)

Czas programu dla standardowego cyklu zmywania w minutach

Czas trwania trybu czuwania w minutach

Poziom emitowanego hałasu w dB(A) re1 pW

Model do zabudowy Nie Uwagi 1) Informacja, że cykl jest odpowiedni do zmywania normalnie zabrudzonych zastaw stołowych oraz że jest najbardziej efektywnym programem pod względem łącznego zużycia energii i wody dla tego rodzaju zastawy stołowej; Standardowy cykl zmywania odpowiada cyklowi Eco. 2) Na podstawie 280 standardowych cykli zmywania, przy użyciu zimnej wody, oraz w trybie niskiego zużycia energii. Rzeczywiste zużycie energii zależy od sposobu użycia urządzenia.

3) Na podstawie 280 standardowych cykli zmywania. Rzeczywiste zużycie energii zależy od sposobu użycia urządzenia.

Instalacja W przypadku przenoszenia należy trzymać urządzenie w pozycji pionowej; w razie konieczności przechylić je do tyłu. Połączenia hydrauliczne Przystosowanie instalacji hydraulicznej powinno być dokonywane wyłącznie przez wykwalikowany personel.Wąż doprowadzający i odprowadzający wodę można skiero-wać na prawo lub na lewo, aby umożliwić optymalną instalację. Przewody rurowe nie mogą być zagięte ani przygniecione przez zmywarkę. Podłączenie węża doprowadzającego wodę

• Do zaworu wody z gwintem 3/4” GAS zimnej lub ciepłej (max. 60°C).• Odkręcić wodę i pozwolić płynąć aż stanie się przejrzysta. • Przykręcić dobrze wąż doprowadzający wodę i odkręcić kurek.Jeśli wąż doprowadzający okaże się za krótki, zwrócić się do specjalistycznego sklepu lub wykwalikowanego technika (zob. Serwis)

Ciśnienie wody powinno mieścić się w zakresie wartości podanych w tabeli danych technicznych, w przeciwnym przypadku zmywarka może pracować nieprawidłowo.Należy zwrócić uwagę, aby na przewodzie nie tworzyły się zgięcia ani zwężenia. Podłączenie węża odprowadzającego wodę Podłączyć przewód odprowadzający do przewodu kanalizacyjnego o średnicy minimum 2 cm. (A)Złącze przewodu odprowadzającego musi znajdować się na wysokości od 40 do 80 cm od podłogi lub podłoża, na którym umieszczono zmywarkę.Przed podłączeniem przewodu odprowadzającego wodę do syfonu zlewozmywaka, należy usunąć plastikową zatyczkę (B). Zabezpieczenie przed zalaniem Aby zagwarantować, że nie dojdzie do zalania, zmywarka:- posiada system przerywający dopływ wody w przypadku wystąpienia anomalii lub wydostawania się wody ze środka. UWAGA: NIEBEZPIECZNE NAPIĘCIE! Węża doprowadzającego wodę nie można w żadnym wypadku przecinać, gdyż zawiera części pod napięciem. Podłączenie do sieci elektrycznej Przed włożeniem wtyczki do gniazdka należy się upewnić, czy:

• gniazdko ma uziemienie i jest zgodne z obowiązującymi przepisami;• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej umieszczonej na drzwiach wewnętrznych (zob. Opis zmywarki);
• napięcie zasilania zawiera się w przedziale wartości podanych na tabliczce znamionowej umieszczonej na drzwiach wewnętrznych;• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym wypadku zwrócić się do wykwalikowanego technika o wymianę wtyczki (zob. Serwis) ; nie używać przedłużaczy ani rozgałęziaczy.Po zainstalowaniu urządzenia przewód zasilana elektrycznego oraz gniazdko elektryczne powinny być łatwo dostępne.Przewód nie powinien być powyginany ani przygnieciony.Jeśli przewód zasilający jest uszkodzony, powinien zostać wymieniony przez producenta lub jego serwis techniczny, aby uniknąć wszelkiego ryzyka. (zob. Serwis) Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania tych zasad. Ustawienie i wypoziomowanie 1. Postawić zmywarkę na równym i twardym podłożu. Skompensować nierówności odkręcając lub dokręcając przednie nóżki, aż urządzenie znajdzie się w pozycji poziomej. Dokładne wypoziomowanie zapewnia stabilność i zapobiega drganiom i hałasom.2. Po zamontowaniu zmywarki otworzyć drzwiczki i przykleić przezroczysty pasek samoprzylepny pod blatem drewnianym w celu jego ochrony przed ewentualnymi skroplinami.3. Ustawić zmywarkę, przysuwając jej boki lub tył do sąsiadujących mebli lub do ściany. Urządzenie można również wbudować pod blatem kuchennym (zob. Karta montażu)

4. Aby wyregulować wysokość tylnej nóżki, należy przekręcić sześciokątną tuleję w kolorze czerwonym, znajdującą się w dolnej, przedniej, środkowej części zmywarki za pomocą klucza sześciokątnego 8 mm, obracając ją w kierunku zgodnym z ruchem wskazówek zegara, aby zwiększyć wysokość, a w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć. (patrz ulotka z instrukcjami dotyczącymi zabudowy załączona do dokumentacji) MIN 40 cmMAX 80 cmPL

Dane tecniczne Wymiary szerokość 45 cm. wysokość 85 cm. głębokość 60 cm. Pojemność 10 nakryć standardowych Ciśnienie wody zasilania 0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 7,25 – 145 psi Napięcie zasilania elektrycznego Patrz tabliczka danych technicznych Całkowita moc pochłaniania Patrz tabliczka danych technicznych Bezpiecznik topikowy Patrz tabliczka danych technicznych Niniejsze urządzenie zostało wyprodukowane zgodnie z natępującymi dyrektywami unijnymi: -93/68/EEC (CE Marking) -2006/95/EC (Low Voltage) -2004/108/EC (Electromagnetic Compatibility) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign) -2010/30/EC (Energy Labelling) -2011/65/EC (RoHS) -2012/19/CE (WEEE) Przed pierwszym użyciem Po zainstalowaniu, należy zdjąć elementy ochronne z koszy oraz gumki przytrzymujące kosz górny (jeśli je zastosowano). Ustawienia zmiękczacza wody Przed włączeniem pierwszego mycia, należy ustawić sto- pień twardości wody w sieci wodociągowej. (zob. rozdział Płyn nabłyszczający i sól ochronna). Pierwsze napełnienia zbiornika zmiękczacza należy wyko- nać przy użyciu wody, a następnie wsypać około 1 kg soli; przelanie się wody jest normalnym zjawiskiem. Natychmiast po napełnieniu zbiornika należy włączyć cykl mycia. Stosować wyłącznie sól przeznaczoną do zmywarek. Po wsypaniu soli kontrolka BRAK SOLI zgaśnie. Nienapełnienie pojemnika soli może doprowadzić do uszkodzenia zmiękczacza wody i elementu grzewczego. Maszyna jest wyposażona w systemy akustyczne/tonowe, które informują o wykonanym poleceniu: włączeniu, końcu cyklu, itd. Symbole/lampki kontrolne/diody świetlne obecne na panelu sterowniczym/wyświetlaczu mogą posiadać różne kolory, świecić światłem pulsującym lub stałym.PL

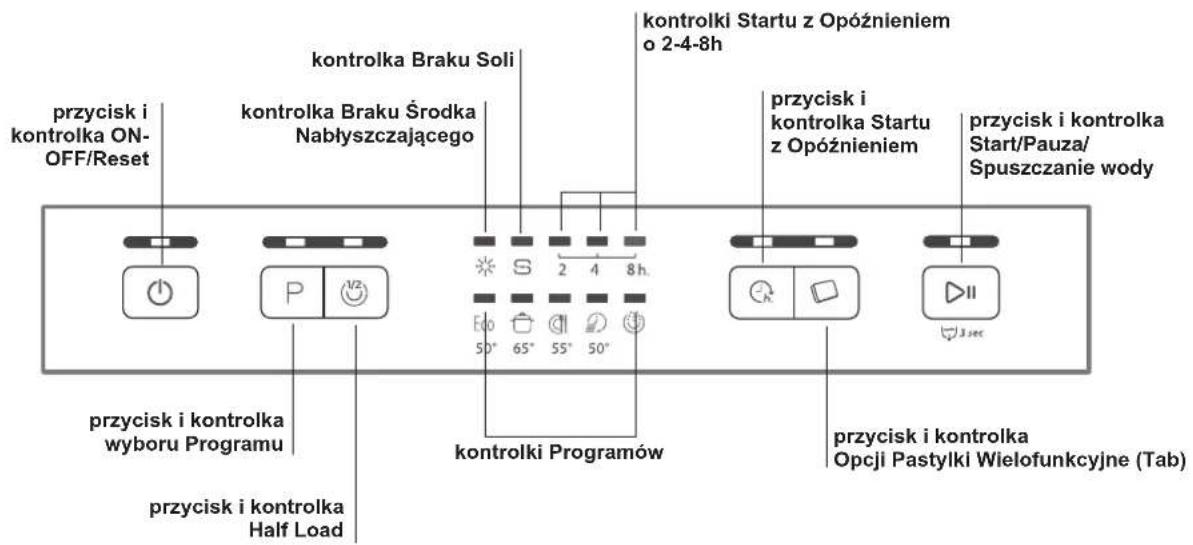

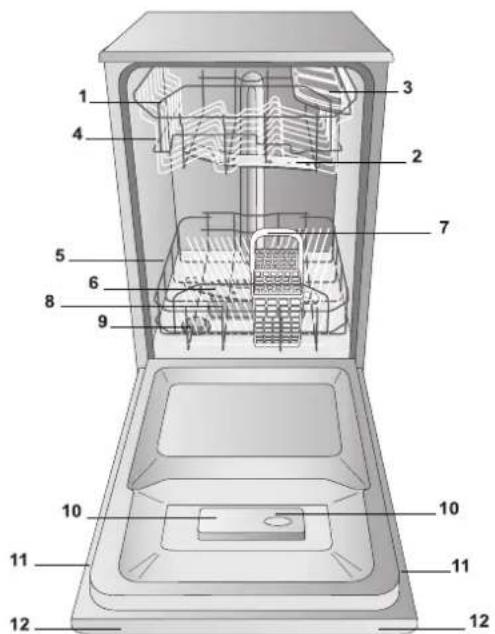

Widok ogólny Opis urządzenia Panel sterowania przycisk i kontrolka wyboru Programuprzycisk i kontrolka ON-OFF/Resetkontrolki Programówkontrolka Braku Solikontrolka Braku Środka Nabłyszczającego

4. Regulacja wysokości kosza

10. Pojemniki na środek myjący i nabłyszczający

11. Tabliczka znamionowa

12. Panel sterowania

kontrolki Startu z Opóźnieniem o 2-4-8hprzycisk i kontrolka Startu z Opóźnieniemprzycisk i kontrolka Start/Pauza/ Spuszczanie wodyprzycisk i kontrolka Half Loadprzycisk i kontrolkaOpcji Pastylki Wielofunkcyjne (Tab)PL

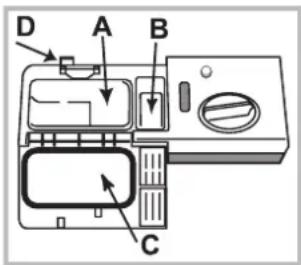

Sól regenerująca i środek nabłyszczający Stosować wyłącznie produkty przeznaczone do zmywarek. Nie stosować soli jadalnej lub przemysłowej.Stosować zgodnie z zaleceniami podanymi na opakowaniu.W przypadku stosowania produktu wielofunkcyjnego, zaleca się mimo to dodanie soli, zwłaszcza gdy woda jest twarda lub bardzo twarda. (Stosować zgodnie z zaleceniami podanymi na opakowaniu). Gdy nie dodaje się ani soli, ani środka nabłyszczającego, jest rzeczą normalną, że kontrolki BRAKU SOLI oraz BRAKU ŚRODKA NABŁYSZCZAJĄCEGO pozostają przez cały czas włączone. Wsypywanie soli ochronnej Stosowanie soli pozwala uniknąć osadzania się KAMIENIA na naczyniach i elementach funkcjonalnych zmywarki. • To ważne, aby zbiornik sali nie był nigdy pusty.• To ważne, aby ustawić stopień twardości wody.Pojemnik na sól znajduje się w dolnej części zmywarki (zob. Opis) i należy go napełnić:• gdy na panelu zaświeci się kontrolka BRAKU SOLI;• zob. autonomię w tabeli twardości wody.1. Wyjąć kosz dolny i odkręcić korek pojemnika, obracając go w kierunku przeciwnym do ruchu wskazówek zegara.2. Tylko przy pierwszym użyciu: napełnić pojemnik solą po samą krawędź.3. Ustawić lejek (zob. rysunek) i napełnić zbiornik solą po samą krawędź (około 1 kg); przelanie się niewielkiej ilości wody jest normalnym zjawiskiem.4. Wyjąć lejek, usunąć resztki soli z krawędzi pojemnika; opłukać korek pod bieżącą wodą i zakręcić.Zaleca się wykonywanie tych czynności przy każdym uzupełnianiu soli. Dokładnie zamknąć korek, tak aby podczas zmywania środek myjący nie dostał się do zbiornika (mogłoby to nieodwracalnie uszkodzić odwapniacz).Gdy dodanie soli jest konieczne, zaleca się wykonanie tej czynności przed włączeniem zmywania. Ustawianie twardości wody Aby odwapniacz działał prawidłowo, konieczne jest przeprowadzenie regulacji na podstawie stopnia twardości wody dostępnej w mieszkaniu. Dane te można uzyskać w administracji wodociągu. Ustawiona wartość odpowiada średniemu stopniu twardości. • Włączyć zmywarkę przyciskiem ON/OFF • Wyłączyć przyciskiem ON/OFF

• Przytrzymać wciśnięty przycisk START/PAUZA przez 5 sekund, do chwili, gdy rozlegnie się sygnał dźwiękowy.• Włączyć przyciskiem ON/OFF • Miga kontrolka programu aktualnie ustawionego poziomu oraz kontrolka soli (tylko migająca kontrolka).
• Nacisnąć przycisk P, aby wybrać żądany stopień twardości (zob. tabela twardości).• Wyłączyć przyciskiem ON/OFF • Ustawianie zakończone!W przypadku stosowania pastylek wielofunkcyjnych, należy napełnić pojemnik także solą. (°dH = twardość w stopniach niemieckich - °fH = twardość w stopniach francuskich - mmol/l = milimol/litr) Wlewanie płynu nabłyszczającego Środek nabłyszczający ułatwia suszenie naczyń. Pojemnik na płyn nabłyszczający należy napełnić:• gdy na panelu zaświeci się kontrolka BRAKU ŚRODKA NABŁYSZCZAJĄCEGO• gdy wskaźnik optyczny znajdujący się na drzwiczkach pojemnika„E”, zmienia kolor z ciemnego na przezroczysty.1. Otworzyć pojemnik, przekręcając korek „G” w kierunku przeciwnym do ruchu wskazówek zegara.2. Wlać płyn nabłyszczający, tak aby nie dopuścić do jego przelania. Jeśli do tego dojdzie, natychmiast wytrzeć suchą ściereczką.3. Zakręcić z powrotem korek.Nie należy NIGDY wlewać środka nabłyszczającego bezpośrednio do wnętrza komory zmywania. Regulacja ilości środka nabłyszczającego Gdy wyniki suszenia nie są zadowalające, można wyregulować ilość środka nabłyszczającego. Obrócić regulator „F”. W zależności od modelu zmywarki, możliwe jest ustawienie maksymalnie 4 poziomów. Ustawiona wartość odpowiada poziomowi średniemu. • jeśli na naczyniach widoczne są niebieskawe zacieki, należy ustawić niższe numery (1-2).• jeśli na naczyniach widoczne są krople wody lub osadza się kamień, należy ustawić wyższe numery (3-4).Tabela twardości wodyAutonomia średnia pojemnik soli przy 1 myciu dzienniepoziom°dH °fH mmol/l miesiące 1 0 - 6 0 - 10 0 - 1 7 miesięcy 2 6 - 11 11 - 20 1,1 - 2 5 miesięcy 3 12 - 17 21 - 30 2,1 - 3 3 miesiące 4 17 - 34 31 - 60 3,1 - 6 2 miesiące 5 34 - 50 61 - 90 6,1 - 9 2-3 tygodnie Od 0°f do 10°f zaleca się nie stosować soli. Przy ustawieniu 5 czas potrzebny na zużycie soli może się wydłużyć.PL

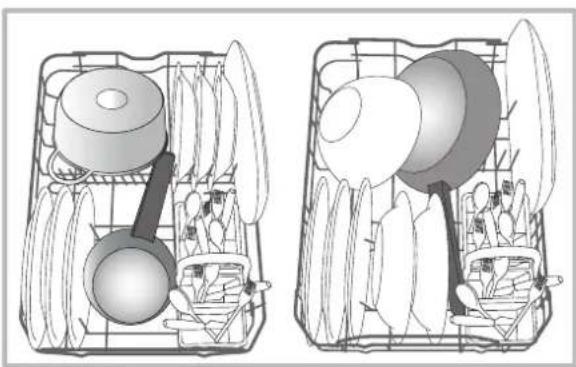

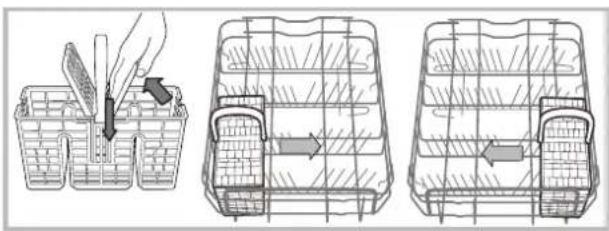

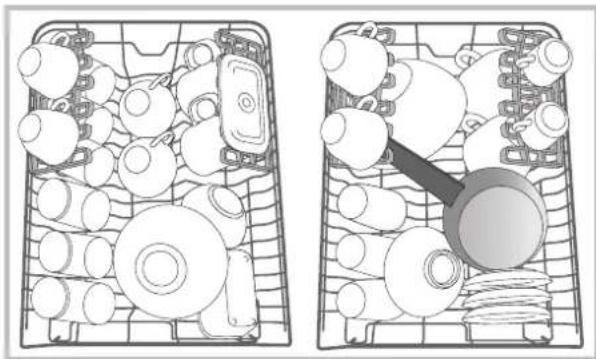

Ładowanie koszy Zalecenia Przed napełnieniem koszy, usunąć z naczyń resztki żywności i opróżnić szklanki oraz kieliszki z pozostałych w nich płynów. Nie jest konieczne płukanie naczyń pod bieżącą wodą.Umieścić naczynia w sposób taki, by były one unieruchomione i się nie przewracały; pojemniki powinny być ułożone w sposób taki, by otwór znalazł się na dole, a części wklęsłe lub wypukłe w pozycji pochylonej, umożliwiając dopływ wody do wszystkich powierzchni oraz jej swobodny odpływ.Upewnić się, że pokrywki, uchwyty, patelnie i tace nie utrudniają obrotów spryskiwaczy. Umieścić małe przedmioty w koszyku na sztućce.Plastikowe naczynia i patelnie z tworzywa zapobiegającego przywieraniu mają skłonność do większego zatrzymywania kropli wody i, w związku z tym, stopień ich osuszenia będzie niższy od stopnia osuszenia naczyń ceramicznych lub stalowych.Jeżeli jest to możliwe, lekkie przedmioty (jak plastikowe pojemniki) powinny być ułożone w koszu górnym w sposób uniemożliwiający ich przemieszczanie. Po napełnieniu zmywarki należy sprawdzić, czy spryskiwacze obracają się swobodnie. Kosz dolny W koszu dolnym można umieszczać garnki, pokrywki, talerze, salaterki, sztućce, itp. Duże talerze i pokrywki najlepiej umieścić w bocznych częściach kosza.Zaleca się ułożenie bardzo brudnych naczyń w koszu dolnym, ponieważ w tej części zmywarki strumień wody jest mocniejszy i umożliwia osiągnięcie lepszych wyników mycia. Koszyk na sztućce - Wyposażony jest w przesuwne pałeczki, które umożliwiają optymalne ułożenie sztućców. Kosz nieskładany może być umi-eszczony wyłącznie w przedniej części dolnego kosza. Kosz górny Załadować delikatne i lekkie naczynia: kieliszki, liżanki, talerzyki, niskie salaterki. Półeczki o różnym stopniu nachylenia W celu jak najlepszego rozmieszczenia naczyń w koszyku możliwe jest ustawienie półeczek na trzech różnych wysokościach Kieliszki można ustawiać w bezpieczny sposób dzięki półeczkom, wsuwając nóżkę kieliszka w odpowiednie otwory. W celu optymalizacji suszenia, należy ustawić półeczki z jak największym nachyleniem. Aby zmienić nachylenie, należy unieść półeczkę, przesunąć ją lekko i ustawić w żądanym położeniu.PL

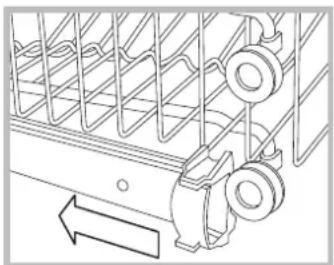

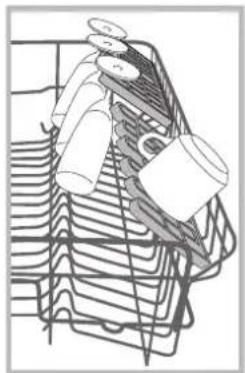

Regulowanie wysokości górnego kosza Aby ułatwić ładowanie naczyń, można umieścić kosz górny w położeniu wysokim lub niskim. Zaleca się niezmienianie wysokości kosza na naczynia po naładowaniu. Nie należy NIGDY podnosić ani opuszczać kosza tylko z jednej strony. Otworzyć blokady prowadnic kosza po prawej i lewej stornie i wyjąć kosz; umieścić go wyżej lub niżej, przesunąć go po prowadnicach aż do zaskoczenia przednich kółeczek i zamknąć blokady (patrz rysunek). Naczynia nieodpowiednie

• Sztućce i naczynia drewniane.

• Delikatne, dekorowane kieliszki, naczynia rzemieślnicze i antykwaryczne. Ich dekoracje nie są odporne.

• Części z syntetycznych tworzyw nieodporne na działanie wysokich temperatur.

• Naczynia z miedzi i cyny.

• Naczynia zabrudzone popiołem, woskiem, smarem lub atramentem. Dekoracje na szkle, elementy aluminiowe i srebrne podczas mycia mogą zmienić kolor i się odbarwić. W wyniku wielokrotnego mycia również niektóre rodzaje szkła (np. przedmioty z kryształu) mogą stać się matowe. Uszkodzenia szkła i naczyń Przyczyny:

• Typ szkła i proces produkcji szkła.

• Skład chemiczny środka myjącego.

• Temperatura wody programu płukania. Rada:

• Używać wyłącznie kieliszków i porcelany gwarantowanych przez producenta jako odpowiednie do mycia w zmywarkach.

• Stosować delikatne środki myjące do naczyń.

• Jak najszybciej wyjąć kieliszki i sztućce ze zmywarki po zakończeniu programu.PL

Uruchomienie zmywarki 1. Nacisnąć przycisk ON-OFF.2. Otworzyć drzwi i wprowadzić detergent. (zob. Napełnianie dozownika detergentu).3. Włożyć naczynia do koszy (zob. Ładowanie koszy i zamknąć drzwi.4. Wybrać program w zależności od rodzaju naczyń i od stopnia ich zabrudzenia (zob. tabela programów) naciskając przycisk P.5. Wybrać opcje zmywania. (zob. Progr. specjalne i Opcje) 6. Uruchomić zmywarkę, naciskając przycisk Start/Pauza.7. Zakończenie programu jest sygnalizowane sygnałami dźwiękowymi i miganiem kontrolki wybranego programu. Wyłączyć urządzenie naciskając przycisk ON-OFF.8. Odczekać kilka minut przed wyjęciem naczyń, aby się nie oparzyć. Rozładować kosze zaczynając od dolnego.W celu ograniczenia zużycia energii elektrycznej w pewnych sytuacjach NIEUŻYWANE urządzenie wyłącza się automatycznie.Jeśli naczynia są mało zabrudzone lub zostały uprzednio spłukane wodą, należy znacznie zmniejszyć ilość środka myjącego. Zmiana rozpoczętego programu Jeśli wybrano nieprawidłowy program, można go zmienić, pod warunkiem, że dopiero się rozpoczął: przycisnąć na dłużej przycisk ON/OFF, urządzenie wyłączy się. Ponownie włączyć urządzenie, naciskając przycisk ON/OFF i wybrać nowy cykl mycia oraz wymagane opcje, następnie rozpocząć cykl, naciskając przycisk START/PAUZA. Wkładanie kolejnych naczyń Nie wyłączając urządzenia, otworzyć drzwi i uważając na parę, włożyć kolejne naczynia do zmywarki. Zamknąć drzwi i nacisnąć przycisk START/PAUZA; cykl rozpocznie się od miejsca, w którym został przerwany. Niezamierzone przerwanie pracy urządzenia Jeśli podczas zmywania drzwiczki zostaną otwarte lub wystąpi przerwa w dopływie prądu, program zostanie przerwany.Po zamknięciu drzwi lub przywróceniu zasilania należy nacisnąć przycisk START/PAUZA, aby ponownie rozpocząć cykl mycia. Środek myjący i obsługa zmywarki Napełnianie dozownika detergentu Dobry rezultat mycia zależy również od właściwego dozowania środka myjącego, jego nadmierna ilość nie zwiększa skuteczności mycia, powoduje natomiast zanieczyszczenie środowiska.Dozowanie można dostosować do stopnia zabrudzenia naczyń.Zazwyczaj w przypadku normalnych zabrudzeń stosuje się około 25 g (detergentu w proszku) lub 25 ml (detergentu w płynie). W przypadku użycia pastylek, wystarczające jest użycie jednej sztuki.Jeśli naczynia są mało zabrudzone lub zostały uprzednio spłukane wodą, należy znacznie zmniejszyć ilość środka myjącego. Dla uzyskania odpowiednich wyników zmywania należy również przestrzegać wskazówek zamieszczonych na opakowaniach detergentów.W razie wątpliwości zalecamy skontaktowanie się z producentami detergentów.Otworzyć pojemnik na detergent przy użyciu przycisku D; przystąpić do dozowania detergentu zgodnie z tabelą programów:• w proszku lub w płynie: pojemniczek A (detergent do mycia) i B (detergent do mycia wstępnego) • tabletki: gdy program wymaga 1 tabletki, należy włożyć ją do pojemniczka A i zamknąć pokrywę C; gdy wymaga 2 tabletek, drugą tabletkę umieścić na dnie komory.Usunąć resztki detergentu z brzegów pojemnika i zamknąć pokrywę C tak, aby się zatrzasnęła. Otwarcie pojemnika na środek myjący następuje w sposób automatyczny w odpowiednim momencie, w zależności od programu.W razie stosowania różnych rodzajów środków myjących, zaleca się użycie opcji TAB, która odpowiednio dostosuje program myjący w sposób taki, by umożliwić jak najlepsze wyniki mycia i suszenia. Stosować wyłącznie detergenty przeznaczone do zmywarek.NIE UŻYWAĆ środków do mycia ręcznego.Nadmiar środka myjącego może być powodem pozostania piany po zakończeniu cyklu. Najwyższą skuteczność zmywania i suszenia uzyskuje się tylko przy równoczesnym zastosowaniu detergentu, środka nabłyszczającego i soli regenerującej.Zaleca się stosowanie detergentów niezawierających fosforanów i chloru, gdyż są one najbardziej wskazane ze względów ochrony środowiska.PL

Programy Dane programów są mierzone w warunkach laboratoryjnych zgodnie z europejską normą EN 50242. W zależności od poszczególnych warunków użytkowania, czas trwania oraz dane programów mogą się zmieniać. Wskazówki dotyczące wyboru programów i dozowania detergentu

1. Normalnie zabrudzone naczynia. Program standardowy, najbardziej wydajny pod względem zużycia energii i wody.

4 g/ml** + 21 g/ml – 1 Tab (**Ilość środka zmywającego w zmywaniu wstępnym) 2. Program zalecany do bardzo zabrudzonych naczyń, zwłaszcza patelni i garnków (nie należy go stosować do delikatnych naczyń) 25 g/ml – 1 Tab

3. Normalnie zabrudzone naczynia 4 g/ml** + 21 g/ml – 1 Tab

4. Szybki cykl do lekko zabrudzonych naczyń, bez przyschniętej żywności. (idealny do 2 nakryć) 21 g/ml – 1 Tab

5. Naczynia przeznaczone do późniejszego mycia. Bez detergentu

Zużycie w trybie stand-by: Zużycie w trybie left-on: 5 W - zużycie w trybie off: 0,5 W Program Suszenie Opcje Czas trwania programu godziny:min. Zużycie wody (l/cykl) Zużycie energii (kWh/cykl)

Opóźnienie startu - Połowa wsadu - Tab 03:00 10 0,83

Opóźnienie startu - Połowa wsadu - Tab 02:30 14 1,3

Opóźnienie startu - Połowa wsadu - Tab 02:00 13,5 1,15

(Rapid 40’) Nie Opóźnienie startu - Tab 00:25 8,5 0,5

Opóźnienie startu - Połowa wsadu 00:10 4,0 0,01PL

Uwagi: Osiągnięcie optymalnych poziomów wydajności podczas stosowania cyklu o nazwie „Szybki” (Rapid) jest możliwe przestrzegając zaleceń dotyczących mycia określonej liczby naczyń. W celu ograniczenia zużycia energii, należy uruchamiać zmy- warkę wyłącznie wtedy, gdy jest ona pełna. Uwaga dla laboratoriów badawczych: w celu uzyskania informacji na temat warunków testowych zgodnych z normami EN, należy przesłać zapytanie na adres: contact@whirlpool.com Opcje zmywania Jeśli dana opcja nie jest kompatybilna z wybranym programem (zob. tabela programów), odpowiednia dioda miga szybko 3 razy i rozlegają się sygnały dźwiękowe. Opcji Połowa wsadu Jeśli naczyń jest niewiele, można napełnić kosz częściowo, oszczędzając wodę, energię i środek myjący. Należy wybrać program, nacisnąć przycisk POŁOWA WSADU: zaświeci się kontrolka. Ponowne naciśnięcie przycisku POŁOWA WSADU spowoduje wyłączenie opcji. Można zmniejszyć o połowę ilość środka myjącego. Opóźniony start Możliwe jest opóźnienie uruchomienia programu o 2, 4 lub 8 godzin:

1. Po wybraniu żądanego programu zmywania i ewentualnych

opcji, należy nacisnąć przycisk OPÓŹNIONY START: zapali się kontrolka.

2. Wybrać żądany sposób uruchomienia naciskając przycisk

opóźnionego startu, lampki 2 godziny, 4 godzin i 8 godzin zapalą się. Gdy przycisk Opóźniony start zostanie naciśnięty jeszcze raz, opcja zostanie wyłączona i kontrolka zgaśnie.

3. Po zakończeniu procedury wybierania odliczanie rozpocznie

się, gdy zostanie naciśnięty przycisk START/PAUZA. Kontrolka dla wybranego czasu opóźnienia będzie włączona, a przycisk Start/Pauza zostanie podświetlony (stałe światło).

4. Po upływie ustawionego czasu lampka kontrolna

OPÓŹNIONEGO STARTU gaśnie i program jest uruchamiany. W celu anulowania STARTU Z OPÓŹNIENIEM nacisnąć przycisk START/PAUZA. Nie można nastawić Opóźnienia startu po rozpoczęciu cyklu. Opcji Tabletki wielofunkcyjne (Tab) Opcja ta pozwala uzyskać optymalne wyniki zmywania i suszenia. W przypadku stosowania tabletek wielofunkcyjnych nacisnąć przycisk TABLETKI WIELOFUNKCYJNE, kontrolka zaświeci się; kolejne naciśnięcie przycisku wyłącza opcję. Włączenie opcji "Pastylki wielofunkcyjne” powoduje wydłużenie czasu trwania programu. Spuszczanie wody Aby zatrzymać lub anulować aktywny cykl, można zastosować funkcję Spuszczania wody. Długie naciśnięcie przycisku START/PAUSE spowoduje aktywację funkcji SPUSZCZANIE WODY. Aktywny cykl zostanie zatrzymany, a woda zostanie spuszczona ze zmywarki.PL

Wyłączanie wody i prądu elektrycznego

• Zakręcać zawór wody po każdym zmywaniu, aby uniknąć niebezpieczeństwa wycieków. • Wyjmować wtyczkę z kontaktu przed przystąpieniem do czyszczenia urządzenia oraz podczas czynności konserwacyjnych. Czyszczenie zmywarki
• Obudowa zewnętrzna i panel sterowania mogą być czyszczone miękką ściereczką zwilżoną wodą. Nie należy stosować rozpuszczalników ani środków ściernych.• Ewentualne plamy w komorze wewnętrznej można czyścić przy pomocy szmatki zmoczonej w roztworze wody i niewielkiej ilości octu. Unikanie powstawania brzydkich zapachów
• Pozostawiać drzwi zmywarki zawsze przymknięte, aby uniknąć osadzania się wilgoci.• Regularnie czyścić obwodowe uszczelki drzwi oraz pojemniki na środek myjący przy pomocy wilgotnej gąbki. Pozwoli to uniknąć osadzania się resztek żywności, które są główną przyczyną powstawania przykrych zapachów. Czyszczenie spryskiwaczy Może się zdarzyć, że resztki żywności pozostaną na spryskiwaczach, zatykając otwory, przez które wydostaje się woda: od czasu do czasu dobrze jest je sprawdzać i czyścić przy pomocy niemetalowej szczoteczki.Obydwa spryskiwacze są demontowalne.Aby zdemontować górny spryskiwacz, należy odkręcić plastikowy pierścień, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. Górny zraszacz należy zamontować z otworami skierowanymi do góry.Dolny zraszacz wyciąga się pociągając go w kierunku do góry. Czyszczenie ltra dopływu wody Jeśli rury sieci wodociągowej są nowe lub nie były używane przez dłuższy czas, przed podłączeniem zmywarki należy odkręcić wodę i odczekać, aż będzie ona przejrzysta i wolna od zanieczyszczeń. Ostrożność ta zapobiega zbieraniu się nieczystości w punkcie, w którym zmywarka pobiera wodę i w następstwie tego, uszkodzeniu zmywarki.Od czasu do czasu czyścić ltr dopływu wody znajdujący się na wyjściu zaworu. - Zamknąć zawór wody.- Po zamknięciu zaworu należy odkręcić końcówkę przewodu doprowadzającego wodę do zmywarki, wyjąć ltr i delikatnie umyć go pod bieżącą wodą.- Następnie ponownie włożyć ltr i zakręcić przewód. Czyszczenie ltrów Zespół ltrujący składa się z trzech ltrów, które oczyszczają wodę wykorzystywaną do mycia z resztek żywności i ponownie wprowadzają ją do obiegu: w celu zapewnienia dobrych rezultatów mycia konieczne jest ich czyszczenie.Czyścić ltry regularnie.Nie należy używać zmywarki bez ltrów lub z odłączonym ltrem.• Po kilku zmywaniach sprawdzić zespół ltrujący i, w razie konieczności, dokładnie go wyczyścić pod bieżącą wodą, wykorzystując w tym celu niemetalową szczoteczkę, zgodnie z poniższymi instrukcjami: 1. obrócić w kierunku przeciwnym do ruchu wskazówek zegara ltr cylindryczny C i wyjąć go (rys. 1).2. Wyjąć obsadę ltra B lekko naciskając na boczne skrzydełka (Rys. 2);3. Wysunąć płytę ltra ze stali nierdzewnej A. (rys. 3).4. Skontrolować studzienkę i usunąć ewentualne resztki potraw. NIGDY NIE USUWAC ochrony pompy mycia (szczegół w kolorze czarnym) (rys.4).Po wyczyszczeniu ltrów należy ponownie zamontować zespół filtrujący i prawidłowo go umiejscowić; ma to zasadnicze znaczenie dla prawidłowego działania zmywarki. W przypadku dłuższej nieobecności
• Odłączyć połączenia elektryczne i zamknąć zawór wody.• Pozostawić drzwi uchylone.• Po powrocie wykonać jedno zmywanie bez wsadu. Konserwacja

Jeśli w pracy urządzenia pojawiają się anomalie w pracy, należy skontrolować następujące punkty przed zwróceniem się do Obsługi technicznej (patrz Obsługa techniczna). Niektóre z usterek są sygnalizowane za pomocą lampek zapalających się na panelu sterowania. Przed wezwaniem pomocy technicznej należy zanotować, które z lampek świecą. Nieprawidłowe działanie i możliwe środki zaradcze Usterki: Możliwe przyczyny / Rozwiązanie: Zmywarka nie rozpoczyna pracy lub nie odpowiada na polecenia

• Kurek dopływu wody nie jest otwarty.

• Wyłączyć urządzenie naciskając przycisk ON/OFF, uruchomić je ponownie po upływie jednej minuty i ponownie ustawić program.

• Wtyczka nie jest dobrze włożona do gniazdka lub zmienić gniazdko.

• Drzwi zmywarki nie są dobrze zamknięte. Drzwi się nie zamykają

• Upewnić się, że kosze są wsunięte do końca.

• Zaskoczył zamek drzwi; popchnąć energicznie drzwi, aż do usłyszenia dźwięku „clack”. Zmywarka nie odprowadza wody. • Program zmywania jeszcze się nie skończył.

• Przewód odprowadzający wodę jest zgięty (zob. Instalacja).

• Odpływ zlewozmywaka jest zatkany.

• Filtr jest zapchany resztkami jedzenia.

• Sprawdzić wysokość przewodu odprowadzającego. Zmywarka jest głośna. • Naczynia uderzają o siebie lub o spryskiwacze. Ustawić prawidłowo naczynia i upewnić się, że spryskiwacze swobodnie się obracają.

• Nadmiar piany: niewłaściwa ilość detergentu lub detergent nieodpowiedni do zmywania w zmywarce. (zob. Środek myjący i obsługa zmywarki). Nie wyjmować ręcznie naczyń. Na naczyniach i szklankach osadza się kamień lub tworzy się białawy nalot.

• Brak soli regenerującej.

• Ustawienie twardości wody nie jest odpowiednie: zwiększyć wartości. (zob. Sól regeneracyjna i środek nabłyszczający).

• Korek zbiornika soli i środka nabłyszczającego nie jest dobrze zamknięty.

• Środek nabłyszczający skończył się lub jego ilość jest niewystarczająca. Na naczyniach i szklankach tworzą się zacieki lub niebieskawe smugi.

• Dozowana ilość środka nabłyszczającego jest zbyt duża. Naczynia nie są całkiem suche. • Wybrany został program bez suszenia.

• Środek nabłyszczający skończył się. (zob. Sól regeneracyjna i środek nabłyszczający).

• Regulacja środka nabłyszczającego jest niewłaściwa.

• Naczynia są wykonane z nieprzywierającego tworzywa lub z plastiku; obecność kropli wody jest normalnym zjawiskiem. Naczynia nie są czyste. • Naczynia nie są właściwie. ułożone.

• Spryskiwacze nie mogą się swobodnie obracać, są zablokowane przez naczynia.

• Program zmywania jest zbyt delikatny (zob. Programy).

• Nadmiar piany: niewłaściwa ilość detergentu lub detergent nieodpowiedni do zmywania w zmywarce. (zob. Środek myjący i obsługa zmywarki).

• Korek płynu nabłyszczającego nie został odpowiednio zakręcony.

• Filtr jest brudny lub zapchany (zob. Konserwacja i utrzymanie).

• Brak soli regeneracyjnej (zob. Środek nabłyszczający i sól).

• Upewnić się, że wysokość naczyń jest kompatybilna z wysokością kosza.

• Otwory spryskiwaczy są zatkane. (zob. Konserwacja i utrzymanie). Zmywarka nie pobiera wody jest zablokowana a kontrolki migają
• Brak wody w sieci wodociągowej lub zamknięty zawór wody.

• Przewód doprowadzający wodę jest zgięty (zob. Instalacja).

• Filtry są zatkane: należy je wyczyścić. (zob. Konserwacja i utrzymanie).

• Odpływ jest zatkany: należy go wyczyścić.

• Po przeprowadzeniu kontroli i czyszczenia, należy wyłączyć i włączyć zmywarkę i uruchomić nowy cykl zmywania.

• Jeśli usterka nie znika, należy zamknąć zawór wody, wyjąć wtyczkę z gniazdka i skontaktować się z serwisem.50
