FMCK626 - Perceuse STANLEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse-visseuse sans fil à percussion
Marque	Stanley
Modèle	FMCK626
Tension nominale	18 V
Vitesse à vide	0-350 / 0-1500 tr/min (2 vitesses)
Couple maximal	48 Nm
Capacité du mandrin	13 mm (auto-serrant)
Capacité de perçage max	Acier : 13 mm, Bois : 38 mm, Maçonnerie : 13 mm
Type de batterie	Li-Ion
Capacité de la batterie	1,5 Ah ou 3,0 Ah (selon version)
Chargeur	FMC690L, entrée 220-240 V, sortie 20 V, courant 2 A, temps de charge 40-90 min
Niveau de pression sonore	87,7 dB(A) (incertitude 3 dB(A))
Niveau de puissance sonore	98,7 dB(A) (incertitude 3 dB(A))
Vibrations (perçage métal)	< 2,5 m/s² (incertitude 1,5 m/s²)
Poids (approx.)	1,5 kg (avec batterie)
Alimentation	Batterie rechargeable Li-Ion
Fonctions principales	Perçage, vissage, percussion, sélection de couple (21 positions), éclairage LED intégré
Entretien et nettoyage	Nettoyer les orifices de ventilation avec une brosse douce et un chiffon sec ; nettoyer le compartiment moteur avec un chiffon humide ; ouvrir régulièrement le mandrin pour retirer la poussière
Sécurité	Double isolation électrique (chargeur), blocage de l'arbre, verrouillage du bouton marche/arrêt, protection contre les surcharges électronique
Pièces détachées et réparabilité	Batterie, chargeur, mandrin, embouts disponibles ; réparation par centre agréé Stanley
Informations générales	Garantie 12 mois ; usage professionnel et domestique ; conforme aux normes CE, EN 60745

FOIRE AUX QUESTIONS - FMCK626 STANLEY

Comment changer le foret sur la perceuse Stanley FMCK626 ?

Pour changer le foret, placez le bouton avant/arrière au centre pour verrouiller l'outil. Ouvrez le mandrin en tournant la bague à la main, insérez le foret, puis serrez fermement le mandrin. Utilisez des forets avec une tige de 13 mm maximum.

Comment charger la batterie de la perceuse ?

Insérez la batterie dans le chargeur jusqu'à l'enclenchement. Branchez le chargeur sur une prise secteur (220-240 V). Le voyant vert clignote pendant la charge et reste allumé quand la charge est terminée. La température ambiante doit être comprise entre 10 °C et 40 °C.

Comment sélectionner la vitesse de rotation ?

Utilisez le sélecteur de vitesse situé sur le dessus de l'outil. Position arrière = 1ère vitesse (0-350 tr/min) pour percer l'acier ou visser. Position avant = 2ème vitesse (0-1500 tr/min) pour percer le bois, le plastique ou la pierre.

Comment activer le mode percussion pour percer la pierre ?

Réglez le collier de réglage sur le symbole du marteau (perçage avec percussion). Placez le sélecteur de vitesse en position avant (2ème vitesse). Appuyez sur la gâchette pour commencer à percer.

Quelle est la capacité maximale de perçage de la FMCK626 ?

La perceuse peut percer jusqu'à 13 mm dans l'acier, 38 mm dans le bois et 13 mm dans la maçonnerie (pierre tendre). Utilisez les forets appropriés : HSS pour le métal, à trois pointes pour le bois, à tranchants pour la pierre.

Comment nettoyer et entretenir la perceuse ?

Avant tout entretien, retirez la batterie. Nettoyez les orifices de ventilation avec une brosse douce et un chiffon sec. Nettoyez le compartiment moteur avec un chiffon humide. Ouvrez régulièrement le mandrin pour retirer la poussière. N'utilisez pas de produits abrasifs ou solvants.

Quels types de batteries sont compatibles ?

Utilisez uniquement les batteries Stanley Fat Max de type Li-Ion : FMC685L (18 V, 1,5 Ah) ou FMC686L (18 V, 3,0 Ah). Ne chargez que avec le chargeur fourni (FMC690L). Les autres batteries risquent d'exploser.

La perceuse dispose-t-elle d'un éclairage ?

Oui, une lampe de travail LED s'allume automatiquement lorsque vous appuyez sur la gâchette, même avant que l'outil ne démarre. Elle éclaire la zone de travail.

Comment régler le couple de serrage pour le vissage ?

Tournez le collier de réglage sur l'un des 21 crans numérotés. Commencez avec un couple faible, serrez une vis test, puis augmentez progressivement jusqu'à obtenir le résultat souhaité. Utilisez le réglage le plus bas pour les petits vis et matériaux tendres.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la batterie est chargée et correctement insérée. Assurez-vous que le bouton avant/arrière n'est pas en position centrale (verrouillage). Si le voyant du chargeur clignote rapidement en rouge, la batterie peut être défectueuse ; testez avec une autre batterie ou contactez un centre de réparation agréé.

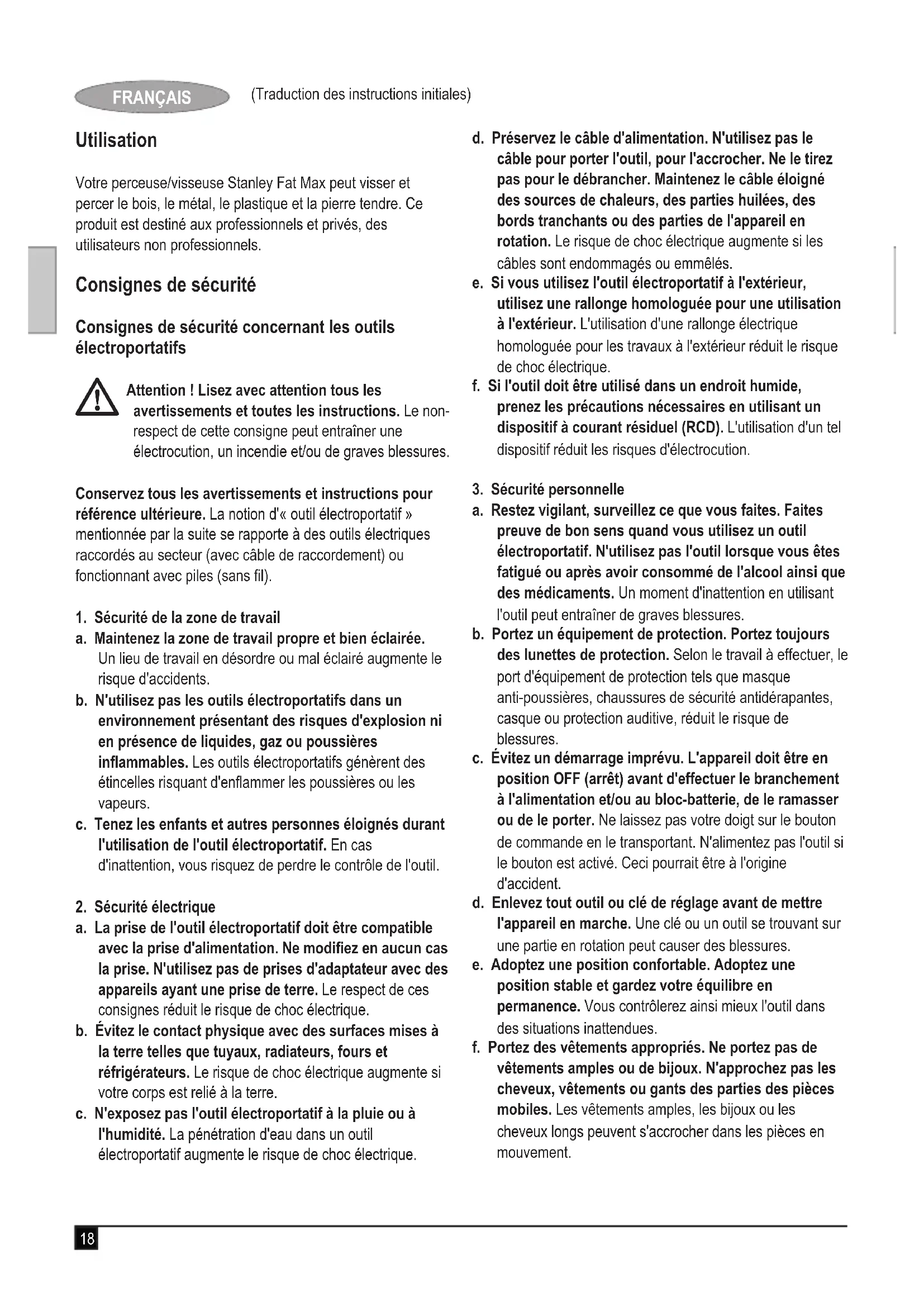

MODE D'EMPLOI FMCK626 STANLEY

Votre perceuse/visseuse Stanley Fat Max peut visser et percer le bois, le métal, le plastique et la pierre tendre. Ce produit est destiné aux professionnels et privés, des utilisateurs non professionnels.

Consignes de sécurité

Consignes de sécurité concernant les outils électroportatifs

Attention! Lisez avec attention tous les avertissements et toutes les instructions. Le non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez tous les avertissements et instructions pour reference ultérieure. La notion d'« outil electroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec cable de raccordement) ou fonctionnant avec piles (sans fil).

1. Sécurité de la zone de travail

a. Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

b. N'utilise pas les outils electroportatifs dans un environmentnement presentaient des risques d'explosion ni en presence de liquides, gaz ou poussieres inflammables. Les outils electroportatifs generationsl des etincelles risquant d'enflammier les poussieres ou les vapeurs.

c. Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention, vous risquez de perdre le contrôle de l'outil.

1. Sécurité électrique

a. La prise de l'outil electroportatif doit être compatible avec la prise d'alimentation. Ne modifies enaucun cas la prise. N'utilise pas de prises d'adaptateur avec des appeareils ayant une prise de terre. Le respect de ces consignes reduit le risque de chic electrique.

b. Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, jours et réfrigerateurs. Le risque de chocolélectrique augmente si votre corps est relié à la terre.

c. N'exposez pas l'outil electroportatif à la pluie ou à l'humidité. La déténration d'eau dans un outil electroportatif augmente le risque de chocoléctrique.

d. Préserve le cable d'alimentation. N'utilise pas le cable pour porter l'outil, pour l'accrocher. Ne le tirez pas pour le débrancher. Maintenez le cable éloigné des sources de chaleururs, des parties huiliées, des bords tranchants ou des parties de l'appareil en rotation. Le risque de chic électrique augmente si les cables sont endommages ou emmèlés.

e. Si vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge homologuée pour une utilisation à l'extérieur. L'utilisation d'une rallonge électrique homologuée pour les travaux à l'extérieur réduit le risque de chic electrique.

f. Si l'outil doit être utilisé dans un endroit humide, prenez les précautions nécessaires en utilisant un dispositif à courant résiduel (RCD). L'utilisation d'un tel dispositif réduit les risques d'électrocution.

1. Sécurité personnelle

a. Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez un outil electroportatif. N'utilisez pas l'outil lorsque vous etes fatigué ou après avoir consommé de l'alcool ainsi que des medicaments. Un moment d'inattention en utilisant l'outil peut entraîner de graves blessures.

b. Portez un équipement de protection. Portez toutes des lunettes de protection. Selon le travail à effectuer, le port d'équipement de protection tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, réduit le risque de blessures.

c. Evitez un démarrage imprévu. L'appareil doit être en position OFF (arrêt) avant d'effectuer le branchement à l'alimentation et/ou au bloc-batterie, de le ramasser ou de le porter. Ne laissez pas votre doigt sur le bouton de commande en le transportant. N'alimentez pas l'outil si le bouton est activé. Ceci pourrait être à l'origine d'accident.

d. Enlevez tout outil ou clé de réglage avant demettre l'appareil en marche. Une clé ou un outil se trouvant sur une partie en rotation peut cause des blessures.

e. Adoptez une position comfortable. Adoptez une position stable et gardez votre équilibre en permanence. Vous contrôlez ainsi derniers outils dans des situations inattendues.

f. Portez des vêtements appropriés. Ne portez pas de vêtements amples ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent s'accrocher dans les pièces en mouvement.

g. En cas d'utilisation d'appareils servant à aspirer ou à recueillir les poussières, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de tels disposits réduit les dangers dus aux poussières.

1. Utilisation des outils electroportatifs et précautions

a. Respectez la capacité de l'outil. Utilisez l'outil electroportatif approprié pour le travail à effectuer. Avec un outil approprié, vous travaillerez mieux et en toute sécurité.

b. N'utilise pas un outil electroportatif dont l'interrupteur est defectueux. Un outil electroportatif qui ne repOND pas à la commande marche/arrêt est dangereux et doit être réparé.

c. Retirez la prise de courant et/ou débranchez le bloc-batterie avant d'effectuer des réglages, de changer les accessoires ou de ranger l'outil. Cette mesure de précaution empêche demettre l'outil en marche accidentellement.

d. Rangez les outils electroportatifs hors de portée des enfants. Les personnes ne connaissant pas l'outil ou n'ayant pas lu ces instructions ne doivent en aucun cas l'utiliser. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiaies.

e. Entretenez les outils electroportatifs. Verifiez que les parties en mouvement fonctionnement correctement et qu'elles ne sont pas coincées. Verifiez qu'il n'y a pas de pieces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommaged, faites réparer l'outil avant de l'utiliser. De nombreux accidents sont la conséquence d'outils mal entretenus.

f. Maintenez les outils de coupe aiguises et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguises se coincement moins souvent et peuvent être guidés plus facilement.

g. Utilisez les outils electroportatifs, les accessoires, etc., en suivant ces instructions et en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut vousmettre en situation dangereuse.

1. Utilisation de la batterie et précautions

a. Ne rechargez qu'avac le chargeur proposé par le fabricant. Un chargeur destiné à un type de bloc-batteries risque de provoquer des incendies s'il est utilisé avec un bloc-batteries différent.

b. N'utilise les appareils electroportatifs qu'vec le bloc-batterie approprié. L'utilisation d'un autre bloc-batteries peut provoquer des blessures ou etre à l'origine d'un feu.

c. Quand le bloc-batterie n'est pas utilisé, éloignez-le d'objets en métal comme des agrafes, des pieces, des clés, des clous, des vis ou autres petits objets qui pouraient étabir une connexion d'une borne à l'autre. Un tel court-circuit peut être à l'origine d'un feu ou de brûlures.

d. En cas d'utilisation excessive, le liquide peut sortir de la batterie; évitez tout contact. Si vous n'avez pu éviter le contact, rincez à l'eau. En cas de contact avec les yeux, consultez un médecin. Le liquide-sortant des batteries peut cause des irritations ou des brûlures.

1. Réparations

a. Faites réparer vous outil électroportatif uniquement par du personnel qualifié et seulement avec des pieces de rechange appropriées. Cela garantira le maintainien de la sécurité de votre outil.

Consignes de sécurité supplémentaires concernant les outils electroportatifs

Attention! Prendre encore plus de précautions pour les perceuses et les perceuses à percussion.

Portez un serre-tete antibruit si vous utilisez une perceuse a percussion. L'exposition au bruit peut entrainer la perte de I'ouie.
Utilisez les poignées auxiliaires livrées avec l'outil. La perte de contrôle peut entrainer des blessures.
Tenez l'outil au niveau des surfaces de prise isolées. Ceci permet d'éviter les accidents en cas de contact de l'accessoire de coupe avec des fils cachés. En touchant un fil sous tension, la charge électrique passé dans les parties métalliques de l'outil electroportatif et il y a risque de chic电量.
Tenez l'outil au niveau des surfaces de prise isolées. Ceci permet d'éviter les accidents en cas de contact de la fixation avec des fils cachés. En touchant un fil sous tension, la charge électrique passée dans les parties métalliques de l'outil electroportatif et il y a risque de chocolélectrique.
Utilisez des pince ou autres pour fixer et soutenir la piece de maniere stable. Si vous la tenez à la main ou contre votre corps, elle ne sera pas stable et vous pouvez en perdre le contrôle.
Avant de percer les murs, les planchers ou les plafonds, vérifie l'emplacement des cablages et des tuyaux.
- Évitez de toucher le bout d'un foret juste après avoir percé. Il peut être chaud.

FRANÇAIS

(Traduction des instructions initiales)

• Cet outil ne peut être utilisé par des personnes (y compris des enfants) ayant des capacities mentales, sensorielles ou physiques réduites, ou celles manquant d'expérience et de connaissances, à moins qu'elles ne soient encadrées ou qu'elles n'aient été formées à l'utilisation de l'outil par une personne responsable de leur sécurité. Ne laissez jamais les enfants sans surveillance pour éviter qu'ils ne jouent avec cet outil.
• Les consignes d'utilisation sont données dans ce manuel d'instructions. L'utilisation d'un accessoire ou d'une fixation, ou bien l'utilisation de cet outil à autres fins que celles recommandées dans ce manuel d'instructions peut entraîner des blessures et/ou des dommages matériels.

Vibration

La valeur des émissions de vibration déclarée dans la section Déclaration/Données techniques de conformité a été mesurée selon une méthode d'essai standard fournie par la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. Elle peut aussi être utilisée pour une évaluation préliminaire à l'exposition.

Attention! Selon la maniere dont l'outil est utilisé, la valeur des émissions de vibration pendant l'utilisation de l'outil peut être différente de la valeur déclarée. Le niveau de vibration peut augmenter au-dessus du niveau établi.

Quand l'exposition aux vibrations est évaluée afin de déterminer les mesures de sécurité requises par la norme 2002/44/CE pour protéger les personnes utilisant régulièrement des outils electroportatifs, il faut tenir compte d'une estimation de l'exposition aux vibrations, des conditions actuelles d'utilisation et de la manière dont l'outil est utilisé. Il faut aussi tenir compte de toutes les pieces du cycle de fonctionnement comme la durée pendant laquelle l'outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Risques résiduels.

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si la machine est mal utilisée, si l'utilisation est prolongée, etc. Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

Les blessures dues au contact avec une piece mobile/en rotation.
Les blessures causées en changeant des pieces, lames ou accessoires.
- Les blessures dues à l'utilisation prolongée d'un outil. Une utilisation prolongée de l'outil nécessite des pauses régulières.

Déficience auditive.
Risques pour la santé causés par l'inhalation de poussières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chene, le hêtre et les panneaux en MDF).

Étiquettes de l'outil

Les pictogrammes ci-dessous se trouvent sur l'outil :

Attention! Pour réduire le risque de blessures, l'utilisateur doit dire le manuel d'instructions.

Consignes de sécurité supplémentaires concernant les batteries et les chargeurs

Batteries

Enaucuncas,n'essayezd'ouvrirl'outil.
Ne mettez pas la batterie en contact avec l'eau.
Ne rangez pas l'appareil dans des endroits ou la température peut dépasser 40^
Ne chargez qu'a température ambiente comprise entre 10 ^ C et 40^
N'utilisez que le chargeur fourni avec l'outil.
Pour la mise au rebut des batteries, suivez les instructions données dans la section "Protection de l'environnement".

N'essayez pas de charger des batteries endommagées.

Chargeurs

• N'utilisez votre chargeur Stanley Fat Max que pour charger la batterie fournie avec l'outil. D'autres batteries pourrait explposer, provoquant des blessures et des dommages.
  Ne tentez jamais de recharger des batteries non rechargeables.
  Remplacez immédiatement les fils électriques endommages.
  N'approchez pas le chargeur de I'eau.
  N'ouvrez pas le chargeur.
  Ne testez pas le chargeur.

Le chargeur ne peut etre utilise qu'a I'intérieur.

Lisez le manuel d'instruction avant d'utiliser l'outil.

Sécurité électrique

tre chargeur est doublement isolé. Par conséquent, aucun cable de terre n'est nécessaire. Vérifiez toujours si la tension indiquée sur la plaque signalétique de l'appareil correspond à la tension de secteur. N'essayez jamais de replacer le chargeur par une prise secteur.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant ou par un Centre de réparation/agree Stanley Fat Max pour éviter les risques évventuels.

\section*{Caracteristiques}

Cet outil comprend certains ou tous les éléments suivants.

1. Selecteur de vitesse
2. Bouton de commande avant/arrière
3. Mode selector / Collier de serrage
4. Mandrin
5. Selecteur de vitesse
6. Support d'embout
7. Batterie
8. Lampe de travail
9. Clip

Figure A

1. Chargeur
2. Temoin de charge

Assemblage

Attention! Avant l'assemblage, retirez la batterie de l'outil.

Installation et retrait de la batterie (figure B)

Pour installer la batterie (7), alignez-la avec le boitier sur l'outil. Glissez la batterie dans le boitier et poussez-la jusqu'à ce qu'elle s'enclenche.
Pour retirer la batterie, poussez le bouton de dégagement (12) tout en tirant la batterie hors du boitier.

Mise en place et retrait d'un foret ou de l'embout du tournevis

Le mandrin auto-serrant facilité les changements de forets.

Pour verrouiller l'outil, placez le bouton de commande avant/arrriere (2) au centre.
Ouvrez le mandrin en le tournant (4) avec une main tout en maintainant l'outil de l'autre main.
Inserez la tige du foret dans le mandrin.
Serrez fermement le mandrin en le tournant (4) avec une main tout en maintainant l'outil de I'autre main.

Cet outil est fourni avec un embout de tournevis à double extrémité dans le support (6).

Pour retirer I'embout du support, soulevez I'embout de la fente.

Pour ranger l'embout, poussez-le fermement dans le support.

Utilisation

Attention! Laissez l'outil fonctionner à sa propre vitesse. Ne le poussez pas au-delà de sa limite.

Attention! Avant de percier les murs, les planchers ou les plafonds, vérifiez l'emplacement des cablages et des tuyaux.

Charge de la batterie (figure A)

La batterie doit être chargeée avant la première utilisation et chaque fois qu'elle semble faible. La batterie peut chauffer pendant la charge. Ceci est un phénomène normal qui ne présente pas un problème.

Attention! Ne chargez pas la batterie si la temperature ambiente est inférieure à 10^ ou supérieure à 40^ . Température de charge recommendée: environ 24^ .

Remarque: Le chargeur ne chargerera pas le bloc-batteries si la température de l'élement est inférieure à environ 0^ ou supérieure à 40^ .

Le bloc-batteries doit rester dans le chargeur. Le chargeur commence automatiquement la charge quand la température de l'élement se rechauffe ou se refroidit.

Pour charger la batterie (7), inserez-la dans le chargeur (10). Il n'y a qu'un moyen d'inserer la batterie sur le chargeur. Ne forcez pas. Assurez-vous que la batterie est complètement enclenchée dans le chargeur.
Branchez le chargeur au secteur.

Le témoin de charge (11) clignote en vert (lentement).
Le processus est terminé quand le témoin de charge (11) reste allumé en vert. Le chargeur et la batterie peuvent rester connectés en permanence avec le témoin allumé. Le témoin peut semettre à clignoter en vert (charge) si le chargeur détecte qu'il faut compléter la charge de la batterie. Le témoin de charge (9) clignote aussi longtemps que la batterie est branchée au chargeur connecté.

Rechargez les batteries toutes les semaines. Il est préféable de ne pas ranger la batterie si elle est déchargée. La durée de vie de la batterie en serait limitee.

Batterie en place dans le chargeur

Le chargeur et le bloc-batteries peuvent restés connectés en permanence avec le témoin allumé. Le chargeur maintain le bloc-batteries complètement charge.

Diagnostics du chargeur

Si le chargeur détecte des dommages ou une usure de la batterie, le témoin de charge (11) clignote rapidement en rouge. Procedez comme suit :

Reinserez la batterie (7).

FRANÇAIS

(Traduction des instructions initiales)

Si les témoins de charge continuant de clignoter rapidement en rouge, déterminez à l'aide d'une autre batterie si le processus de charge fonctionne correctement.
Si la batterie d'essay se charge correctement, la batterie d'origine est defectueuse et doit etre renvoyee au centre de réparation pour etre recyclée.
Si la nouvelle batterie signale le même problème, demandez à un centre de réparation autorisé de tester le chargeur.

Remarque : la détction de la défaillance peut prendre jusqu'à 60 minutes. Si la batterie est trop chaude ou trop froide, le témoin alterne un clignotement lent, puis un clignotement rapide en rouge et ainsi de suite.

Sélection du sens de rotation (figure C)

Pourencer ou pour serrer les vis, utilisez la rotation dans le sens des aiguilles d'une montre. Pour desserrer les vis ou retireur un foret bloqué, utilisez la rotation dans le sens inverse des aiguilles d'une montre.

Pour selectionner la rotation dans le sens des aiguilles d'une montre, poussez le bouton de commande avant/ arrriere (2) vers la gauche.
Pour selectionner la rotation dans le sens inverse des aiguilles d'une montre, poussez le bouton de commande avant/arrriere vers la droite.
Pour verrouiller l'outil, placez le bouton de commande avant/arrriere au centre.

Sélection du mode de fonctionnement ou du couple de serrage (figure D)

Cet outil est muni d'un collier qui permet de régler le mode de fonctionnement et le couple pour le serrage des vis. Les grandes vis et les pieces dures demandent un couple de serrage plus élevé que les petites vis et les pieces tendres. Le collier dispose d'une large gamme de réglages qui correspondant à votre application.

Pour pincer dans le bois, le métal et le plastique, réglez le collier (3) sur la position de perçage en alignant le symbole avec le repère (13).
Pour visser, reglez le collier dans la position désirée.

Si vous ne connaissiez pas le réglage approprié, effectuez ce qui suit:

• Reglez le collier (3) au couple le plus faible.
• Serrez la première vis.
• Si l'enclement se fait avant d'obtenir le résultat désiré, augmentez le réglage du collier et continuez le serrage de la vis. Recommence jusqu'à ce que le réglage correct soit obtenu. Utilisez ce réglage pour les vis restantes.

Percer de la pierre (figures D et E)

Pour pincer de la pierre, reglez le collier (3) sur la position de perçage au burinage en alignant le symbole avec le repère (13).
Déplacez le sélecteur de vitesse (5) vers l'avant de l'outil (2ème vitesse).

Sélecteur de vitesse (figure E)

Pour pincer dans l'acier et pour les applications de vissage, glissez le selecteur de vitesse (5) vers l'arriere de l'outil (1're vitesse).
Pour pincer dans des matériaux autres que de l'acier, glissez le selecteur de vitesse (5) vers l'avant de l'outil (2eme vitesse)

Perçage/vissage

Pour selectionner la rotation, utilisez le bouton de commande avant/arriere (2).
Pourmettre l'outil en marche,appuyez sur le selecteur (1). La vitesse de l'outil depend de la pression sur le bouton.
Pour arrerter l'outil, relâchéz le sélecteur.

Lamp de travail

La lampe de travail (8) s'allume automatiquement en appuyant sur le déclencheur. Elle s'allume quand le déclencheur est à moitié appuyé et avant que l'outil ne commence à fonctionner.

Conseils pour une utilisation optimale

Perçage

Enoncez le foret tout croit en appuyant toujours légèrement.
Juste avant que le bout du foret n'atteigne l'autre cote de la piece a pearch, diminuez la pression sur l'outil.
Utilisez un bloc de bois pour protégger les pieces à percer afin d'éviter les éclats.
Utilisez des forets à trois pointes pour percer des gros trouss dans le bois.
Utilisez les forets HSS pour percer du métal.
Utilise des forets à tranchants pour percer dans la pierre tendre.
Utilisez un lubrifiant pour percer le métal, autre que le laiton et la fonte.
Marquez un point au centre du trou à percer pour plus de précisions.

Vissage

Choisissez toujours un embout du type et de la taille appropriés.
Si le serrage est difficile, enduisez la vis d'une petite quantite de liquide de vaissele ou de savon comme lubricifant.

Alignez toujours l'outil et l'embout du tournevis avec la vis.

Entretien

Votre apparéil Stanley Fat Max a été concu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Aucun entretien particulier n'est nécessaire pour le chargeur en dehors du nettoyage régulier.

Attention! Avant d'entretenir l'outil, retirez la batterie.

Debranchez le chargeur avant de le nettoyer.

Nettoyez régulierement les orifices de ventilation de vous outil et chargeur à l'aide d'une Brosse couple ou d'un chiffon sec.
Nettoyez régulierement le compartment du moteur à l'aide d'un chiffon humide.
N'utilisez pas de produit abrasif ou à base de solvant.
Ouvrez régulierement le mandrin et retirez la poussière à l'intérieur en le tapant.

Protection de l'environnement

Recyclage. Ce produit ne doit pas etre yete avec les déchets menagers.

Si vous appeareil/outil Stanley Fat Max doit être remplaced ou si vous ne l'utilisez plus, ne le jetez pas avec les ordures menagères. Songez à la protection de l'environnement et recyclez-le.

La collecte séparée des produits et des emballages usages permet de recycler et de réutiliser des matériaux.
La réutilisation de matériaux recyclés evite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits menagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Stanley Europe offers a solution permutant de recycler les produits Stanley Fat Max lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez returner votre produit à un réparateur/agréé qui se chargea de le collector pour nous.

Pour connaître l'adresse du répartéur agréé le plus proche de chez vous, contactez le bureau Stanley Europe à l'adresse indiquée dans ce manuel. Vous pourrez aussi couver une liste de répartéurs agréés Stanley Europe et de plus amples détails à propos de notre service après-vente sur le site Internet: www.2helpU.com

Batteries

Les batteries Stanley Fat Max peuvent etre recharges a n'importe quel moment. Quand elles sont hors d'usage, jetez-les en respectant les normes de protection de I'environnement.

Déchargez complètement la batterie, puis retirez-la de l'outil.
Les batteries NiCd, NiMH et Li-lon sont recyclables. Déposez-les chez un technicien d'entretien/agree ou dans un centre de recyclage local.

\section*{Caracteristiques techniques}

	FMC620(H1-H2)	FMC520 (H1)
Tension V	18 14.4
Vitesse à vide Min	0-350/0-1500 0-350/0-1400
Couple max. Nm 48 40
Capacité mandrin mm 13 13
Capacité max de perçage
Acier/bois/maçonnerie mm 13/38/13 13/32/13

Chargeur FMC690L Type 1
Tension d'entrée V	..	220-240
Tension de sortie	V∞	20 (Max)
Courant A 2
Charge approximative min		40-90

Batterie		FMC685L	FMC686L	FMC585L
Tension V	∞	18 18 14.4
Capacité	Ah	1.5 3.0	1.5
Type		Li-Ion	Li-Ion	Li-Ion

Niveau de pression sonore selon la norme EN 60745 :

Pression sonore (L∞) 87.7 dB(A), incertitude (K) 3 dB(A)

Puisance sonore (L∞) 98.7 dB(A), incertitude (K) 3 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 60745 :

Perçage à percussion, béton (a.1) 17.7 m/s, incertitude (K) 1.5 m/s

Perçage, métal (a,_) < 2.5 m/s; incertitude (K) 1.5 m/s

Vissage sans impact (a_t,·) < 2.5m / s incertitude (K) 1.5m / s

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

FMC620, FMC520

Stanley Europe confirme que les produits décrits dans les

« Données techniques » sont conformes aux normes :

2006/42/CE, EN 60745-1, EN 60745-2-1

Ces produits sont conformes aux normes 2004/108/CE et 2011/65/UE. Pour plus de détails, veuillez contacter Stanley Europe à l'adresse suivante ou reportez-vous au dos du manuel.

Le soussigné est responsable des données de la fiche technique et fait cette déclaration au nom de Stanley Europe.

Kevin Hewitt

Ice-Président - ingénieire internationale

Stanley Europe, Egide Walschaertsstraat14-18,

2800 Mechelen, Belgique

27/08/2013

Garantie

Stanley Europe assures la qualité de ses produits et offre aux utilisateurs professionnelles une garantie très élargie. Ce certificat de garantie est un document supplémentaire et ne peut enaucun cas se substituer à vos droits contractuels en tant qu'utilisateur privé non professionnel. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

Si un produit Stanley Fat Max s'avere defectieux en raison de matériaux en mauvais etat ou d'une erreur humaine dans les 12 mois suivant la date d'achat, Stanley Europe garantit le remplacement gratuite ou - a sa discrétion - des pièces defectueuses si :

Le produit a ete correctement utilise et a ete utilise en respectant les instructions du manuel.
L'usure du produit est normale;
Les réparations ont été effectues par des personnes agréées;
Une preuve d'achat estonnée;
Le produit Stanley Fat Max est réexpédé avec tous les composants d'origine.

Pour toutes réclamations, recherche l'adresse du réparateur agreeé Stanley le plus proche de chez vous dans le catalogue Fat Max ou contactez le bureau local Stanley à l'adresse indiquée dans ce manuel. Une liste de répartateurs agreés Fat Max et de plus amples détails sur notre service après-vente sont disponibles sur le site Internet www.stanley.eu/3

Uso previsto
