| Caractéristiques | Détails |
|---|---|
| Type de produit | Cuisinière |
| Dimensions (L x P x H) | 60 x 60 x 85 cm |
| Type de cuisson | Induction |
| Nombre de foyers | 4 foyers |
| Puissance des foyers | De 1,4 kW à 3,7 kW |
| Four | Electrique, multifonction |
| Capacité du four | 70 litres |
| Classe énergétique | A |
| Système de sécurité | Arrêt automatique, sécurité enfants |
| Facilité de nettoyage | Intérieur émaillé, surfaces lisses |
| Accessoires inclus | Grille, plat à rôtir |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - ZEI6840FBA ZANUSSI
Questions des utilisateurs sur ZEI6840FBA ZANUSSI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice ZEI6840FBA - ZANUSSI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZEI6840FBA de la marque ZANUSSI.
MODE D'EMPLOI ZEI6840FBA ZANUSSI
Consignes de sécurité 17
Instructions de sécurité 18
Description de l'appareil 21
Utilisation quotidienne 22
Conseils utiles 24
Entretien et nettoyage 26
En cas d'anomalie de fonctionnement 27
Instructions d'installation 28
Caractéristiques techniques 31
En matière de protection de l'environnement 31
Consignes de sécurité
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.
Sécurité des enfants et des personnes vulnérables
Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.
- Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d’être surveillés par une personne responsable de leur sécurité.
- Ne laissez pas les enfants jouer avec l'appareil.
- Ne laissez pas les emballages à la portée des enfants.
- Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
- Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
Sécurité générale
- L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.
- Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
- Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
- N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
- N'entreposez rien sur les surfaces de cuisson.
- N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
- Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
- Si la surface vitrocéramique est fissurée, mettez à l'arrêt l'appareil pour éviter tout risque d'électrocution.
- Après utilisation, éteignez toujours la zone de cuisson à l'aide de la manette de commande correspondante et ne vous fiez pas à la détection des récipients.
Installation
Avertissement L'appareil doit être installé uniquement par un professionnel néfie.
- Retirez l'intégralité de l'emballage.
- N'installez pas et ne branchez pas un appareil endommagé.
- Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

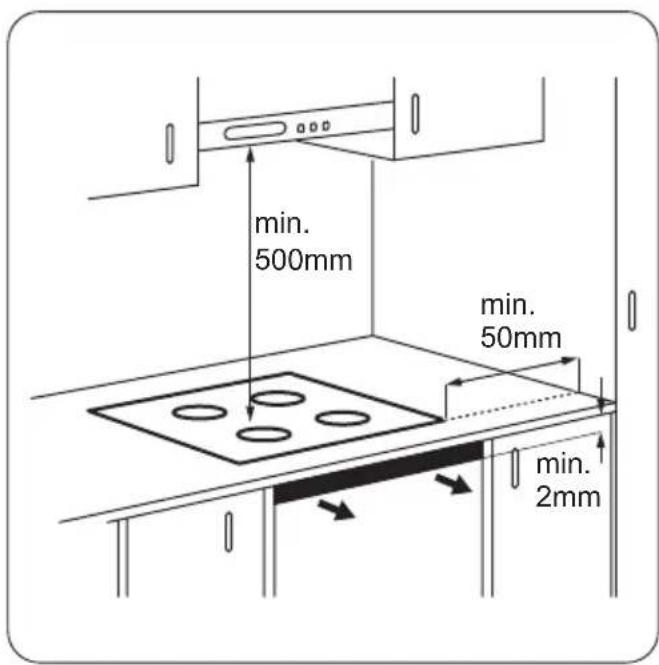

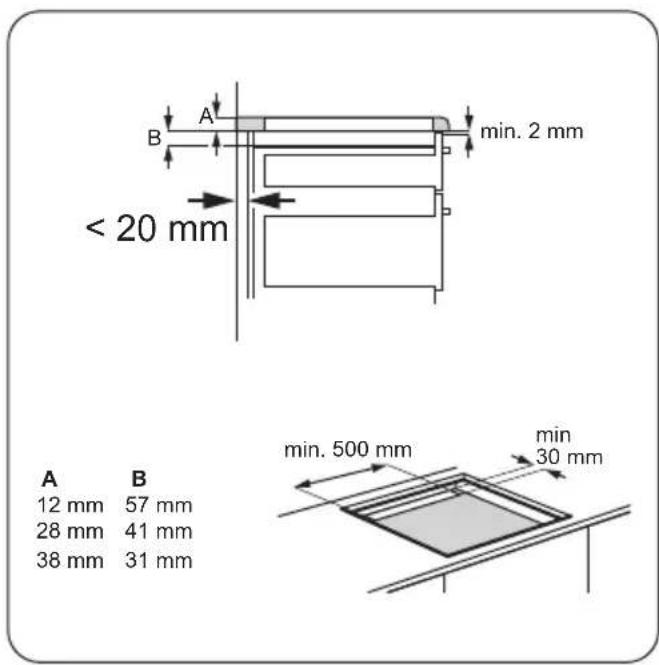

- Respectez l'espacement minimal requis par rapport aux autres appareils.
- L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
- Isolez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque des gonflements.
- Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
- N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les ré

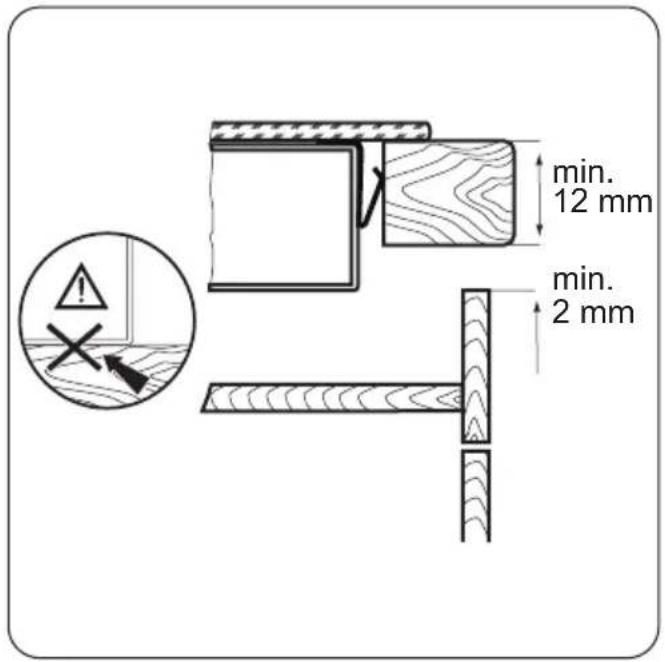

- Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. Assurez-vous de laisser un espace de ventilation de 2 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation ajustat.
- Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.
Avertissement risque d'incendie ou d'électrocution.
- L'ensemble des branchements électriques doit être effectué par un technicien qualifié. L'appareil doit être relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Utilisez le câble d'alimentation électrique approprié.
- Ne laissez pas le cable d'alimentation s'emmêler. Assurez-vous que le cable d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité. Assurez-vous que l'appareil est bien installé. Un cable d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes. Assurez-vous qu'une protection anti-électrocution est installée.
- Utilisez un collier anti-traction sur le câble.
- Veillez à ne pas endommager la fiche secteur (si présente) ni le câ cer le câble d'alimentation s'il est endommagé.
- avoir une distance d'ouverture des contacts d'au moins 3 mm.
- N'utilisez que des systèmes d'isolement appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés au support), un disjoncteur différentiel et des contacteurs.
Avertissement risque de blessures, de brûlures ou d'électrocution.
Utilisez cet appareil dans un environnement domestique. - Ne modifiez pas les caractéristiques de cet appareil. - Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance. - Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement. - N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau. - Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. - Éteignez les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient. - N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage. - Si la surface de votre table de cuisson est endommagée (éclat, fêlure, etc.), débranchez-la de la prise électrique pour éviter tout risque d'électrocution. - Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.
Avertissement risque d'explosion ou d'incendie.
- Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les
Flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
- Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
- L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
- Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
- Ne tentez pas d'éteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.
Avertissement risque de dommage de l'appareil.
- Ne laissez pas de récipients chauds sur le bandeau de commande.
- Ne laissez pas le contenu des récipients de cuisson s'évaporer.
- Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
- Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
- Ne placez jamais de papier aluminium sur l'appareil.
- N'utilisez pas de recipients en fonte ou en aluminium, ni de recipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
Avertissement risque de dommage de l'appareil.
Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. - Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. - Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à recycler, de solvants ou d'objets métalliques.
Avertissement risque de blessure ou d'asphyxie.
- Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour permettre l'appareil au rebut.
- Débranche l'appareil de l'alimentation secteur.
- Débranche le câble d'alimentation et mets-le au rebut.

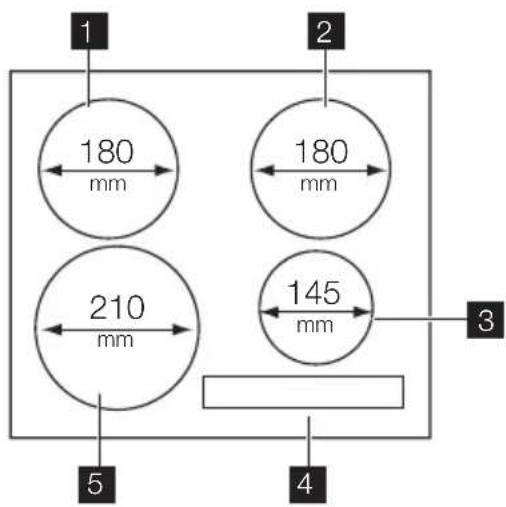

Vue d'ensemble
Zone de cuisson à induction Zone de cuisson à induction 3 Zone de cuisson à induction 4 Bandeau de commande Zone de cuisson à induction
Description du bandeau de commande
| Touchesensitive Fonction | ||
| 1 | 1 | Pour allumer et éteindre l'appareil. |
| 2 | 2 | Pour verrouiller ou déverrouiller le bandeau de commande. |
| 3 | P | Pour activer la fonction Booster. |
| 4 | Affichage du niveau de cuisson. Pour indiquer le niveau de cuisson. | |
| 5 | Voyants du minuteur des zones de cuisson. | Pour indiquer la zone à laquelle se réfère la durée sélectionnée. |
| 6 | Affichage du minuteur. Pour indiquer la durée, en minutes. | |
| 7 | +/- | Pour augmenter ou diminuer le niveau de cuisson. |
| Touchesensitive Fonction | |
| 8 | +/- |
| 9 | ➀ |
Indicateurs du niveau de cuisson
| Affichage Description | |
| 0 | La zone de cuisson est désactivée. |
| u | La fonction Maintien au chaud est activée. |
| 1-9 | La zone de cuisson est activée. |
| A | La fonction de démarrage automatique de la cuisson est activée. |
| F | Le réseau est inapproprié ou trop petit ou bien il n'y a pas de réseau sur la zone de cuisson. |
| E | Une anomalie de fonctionnement s'est produit. |
| H | Une zone de cuisson est encore chaude (chaleur résiduelle). |
| L | Le dispositif de verrouillage/securité enfants est activé. |
| P | La fonction Booster est activée. |
| - | La fonction d'accêt automatique est activée. |
Voyant de chaleur résiduelle
Avertissement La chaleur résiduelle peut être source de brûlures!
Les zones de cuisson à induction générent la chaleur nécessaire directement sur le fond des plats de cuisson. La table vitrocéramique est chauffée par la chaleur des récipients.
Activation et désactivation
Appuyez sur pendant 1 seconde pour activer ou désactiver l'appareil.
Cette fonction arrête l'appareil automatiquement si :
- Toutes les zones de cuisson sont désactivées (0).
- Vous ne régalez pas le niveau de cuisson après avoir allumé l'appareil.
- Vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit pendant quelques instants et l'appareil s'éteint.
Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
- L'appareil surchauffe (par ex., lorsque tout le liquide s'est évaporé du récipient). Laissez refroidir la zone de cuisson avant de réutiliser l'appareil.
- Vous utilisez des récipients inadaptes. Le symbole F s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.
- Vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, - s'allume et l'appareil s'éteint. Voir ci-dessous.
- La relation entre le niveau de cuisson et les durées de la fonction d'arrêt automatique :
heures 3-45heures 5:4heures - 6 - 9:1 hour 30 minutes
Niveau de cuisson
Appuyez sur + pour augmenter le niveau de cuisson. Appuyez sur — pour diminuer le niveau de cuisson. L'affichage indique le niveau de cuisson. Appuyez sur + et en même temps pour désactiver la zone de cuisson.

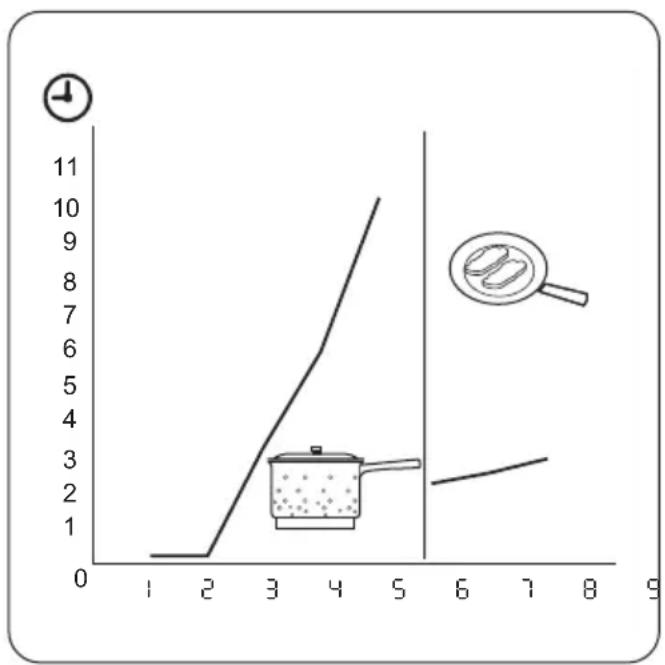

Démarrage automatique de la cuisson
La fonction de démarrage automatique de la cuisson permet d'atteindre plus rapidement le niveau de cuisson souhaité. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps (voir le schéma) puis redescend au niveau sélectionné.
Pour activer la fonction de démarrage automatique de la cuisson pour une zone de cuisson :
- Appuyez sur P. Le symbole apparait sur l'affichage.
- Appuyez immédiatement sur +. Le symbole R apparaît sur l'affichage.
- Appuyez immédiatement sur — à plusieurs reprises jusqu'à ce que le niveau de cuisson souhaité s'affiche. Au bout de 3 secondes, R s'affiche.
Pour désactiver cette fonction, appuyez sur +.
Fonction booster
La fonction Booster vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction Booster peut être activée pour une durée limite (voir le chapitre « Caractéristiques techniques »). La zone de cuisson à induction revient ensuite automatiquement au niveau de cuisson le plus élevé. Pour activer cette fonction, appuyez sur P; allume. Pour la désactiver, appuyez sur P ou —
Gestionnaire de puissance
Le gestionnaire de puissance répartit la puissance disponible entre deux zones de cuisson qui sont couplées pour former une paire (voir la figure). La fonction Booster augmente la puissance au niveau maximal pour l'une des zones de cuisson de la paire. La puissance de la seconde zone de cuisson diminue automatiquement. L'affichage du niveau de cuisson de la zone à puissance réduite oscille entre deux niveaux.
Minuteur dégressif
Utilisez le minuteur pour régler la durée de fonctionnement de la zone de cuisson pendant une session.
Réglez le minuteur après avoir choisi la zone de cuisson.
Le réglage du niveau de cuisson peut être défini avant ou après celui du minuteur.
Pour régler la zone de cuisson : appuyez sur A plusieurs reprises jusqu'à ce que l'indicateur d'une zone de cuisson nécessaire s'allume. Pour activer ou changer le minuteur : appuyez sur la touche + ou - du minuteur pour régler la durée (00 - 99 minutes).
Lorsque le voyant de la zone de cuisson clignote plus lentement, le décompte a commencé.
- Pour désactiver le minuteur : réglez la zone de cuisson avec ① et appuyez sur — pour désactiver le minuteur. Le décompte du temps restant s'effectue jusqu'à 00. Le voyant de la zone de cuisson s'éteint.
- Vérification du temps restant : sélectionnez la zone de cuisson à l'aide de la touche ①. Le voyant de la zone de cuisson clignote plus rapidement. L'affichage indique le temps restant.
Une fois le temps écoulé, le signal sonore retentit et 00 clignote. La zone de cuisson se désactive.
- Arrêt du signal sonore : appuyez sur ①
Minuterie
Vous pouvez utiliser le minuteur comme minuterie lorsque les zones de cuisson ne sont pas en fonctionnement. Appuyez sur . Appuyez sur la touche ^+ ou pour régler la durée souhaitée. Une fois le temps écoulé, le signal sonore retentit et 00 clignote. - Arrêt du signal sonore : appuyez sur ①
Verrouillage
Pendant l'utilisation des zones de cuisson, vous pouvez verrouiller le bandeau de commande, à l'exception de la touche ①. Ceci empêchera une modification involontaire du niveau de cuisson.
Réglez tout d'abord le niveau de cuisson. Pour démarrer cette fonction, appuyez sur +. Le symbole s'allume pendant 4 secondes. Le minuteur reste allumé.
Conseils utiles
Pour permettre l'arrêt de cette fonction, appuyez sur 1. Le niveau de cuisson précédent s'allume. Lorsque vous mettez l'appareil en arrêt, vous désactivez également cette fonction.
Dispositif de sécurité enfants
Ce dispositif permet d'éviter une utilisation involontaire de l'appareil.
Pour activer le dispositif de sécurité enfants
Activez l'appareil avec ①. Ne sélectionnez aucun niveau de cuisson. - Appuyez sur pendant 4 secondes. Le symbole L s'allume. Désactivez l'appareil avec ①
Pour désactiver le dispositif de sécurité enfants
Activez l'appareil avec ①. Ne sélectionnez aucun niveau de cuisson. Appuyez sur pendant 4 secondes. Le symbole s'allume. Désactivez l'appareil avec ①.
Pour désactiver le dispositif de sécurité enfants pour une seule session de cuisson
Activez l'appareil avec ①. Le symbole L s'allume. - Appuyez sur pendant 4 secondes. Réglez le niveau de cuisson dans les 10 secondes qui suivent. Vous pouvez utiliser l'appareil. - Lorsque vous éteignez l'appareil en appuyant sur ①, la sécurité enfants fonctionne à nouveau.
ZONES de cuisson à induction
Sur les zones de cuisson à induction, un champ électromagnétique puissant chauffe les membres très rapidement.
Récipients de cuisson compatibles avec les zones de cuisson à induction
Important : Utilisez des récipients adaptés aux zones de cuisson à induction.
Matériaux des récipients
- adaptations : fonte, acier, acier émaillé, acier inoxydable, fond multicouche (homologué par le fabricant).
- inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelaine.
Un récipient convient à l'induction si :
... une petite quantité d'eau contenue dans un réseau chauffe dans un bref laps de temps sur une zone de cuisson réglée sur le niveau de cuisson maximal.... un aimant adhère au fond du récipient.
Le fond du récipient de cuisson doit être aussi plat et épais que possible.
Dimensions du récipient de cuisson : les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite.
Si vous entendez :
- un craquement : le récipient est composé de différents matériaux (conception "sandwich").
- un bruit de sifflement : vous utilisez une ou plusieurs zones de cuisson avec des niveaux de cuisson élevés et le récipient est composé de différents matériaux (conception "sandwich").
- Un bourdonnement : vous utilisez des puissances élevées.
- Un cliquètement : des commutations électriques se produisent.
- Un sifflement, un bourdonnement : le ventilateur fonctionne.
Comment réaliser des économies d'énergie
- Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
- Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.
- Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.
Efficacité de la zone de cuisson
L'efficacité de la zone de cuisson est liée au diamètre du réseau. Un réseau plus petit que le diamètre minimal recommandé ne reçoit qu'une petite partie de la puissance générée par la zone de cuisson. Pour connaître les diamètres minimaux, reportez-vous au chapitre « Caractéristiques techniques ».
Exemples de cuisson
Le rapport entre le niveau de cuisson et la consommation énergétique de la zone de cuisson n'est pas linéaire.
Lorsque vous augmentez le niveau de cuisson, l'augmentation énergétique de la zone de cuisson n'est pas proportionnelle.
Cela signifie que la zone de cuisson utilise à un niveau de cuisson moyen utilise moins de la moitié de sa puissance.
Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.
| Ni-veau de cuisson | Utilisation : Durée Conseils Consomma- | tion énergétique nominale | ||
| 1 | Maintenir au chaud les plats que vous venez de cuire | selon les be-soins. | Mettez un couvercle sur le récipient | 3 % |
| 1 - 2 | Sauce hollandaise, faire fon-dre : du beurre, du chocolat, de la gélatine | 5 - 25 min Remuez | de temps en temps 3 - 5 % | |
| Ni-veau de cuisson | Utilisation: Durée Conseils Consomma- | tion énergétique nominale | |
| 1 - 2 Solidifier: omelettes baveuses,œufs au plat | 10 - 40 min Couvrez pendant la cuisson. 3 - 5 % | ||
| 2 - 3 Cuire à feu doux le riz et les plats à base de produits laitiers ; réchauffage des plats cuisinés | 25 - 50 min Ajoutez au moins deux fois plus d'eau que de riz. Re-muez car les alimentés à base de lait se séparent durant la cuisson. | 5 - 10 % | |
| 3 - 4 Cuire les légumes, le poisson,la viande à la vapeur | 20 - 45 min Ajoutez quelques cuillerées à soupe de liquide | 10 - 15 % | |
| 4 - 5 Cuire des pommes de terre à la vapeur | 20 - 60 min Utilisez max. 1/4 l d'eau pour 750 g de pommes de terre. | 15 - 21 % | |
| 4 - 5 Cuire de grandes quantitésd'aliments, ragouuts et soupes | 60 - 150 min Ajoutez jusqu'à 3 l de liquide,plus les ingrédents. | 15 - 21 % | |
| 6 - 7 Poêler à feu doux : escalopes,cordons bleus de veau, côte-lettres, rissoles, saucisses, foie,roux,œufs, crépes, beignets | au besoin Retournez à la moitié du temps | 31 - 45 % | |
| 7 - 8 Poêler à feu vif des pommesde terre rissolées, fillets, steaks | 5 - 15 min Retournez à la moitié du temps | 45 - 64 % | |
| 9 | Faire bouillir de l'eau, cuire des pâtes, griller la viande (goulasch, boeuf braisé),cuire des frites. | 100 % | |
| P | Faire bouillir une grande quantité d'eau. Le gestionnaire de puissance est activé. | ||
Entretien et nettoyage
Nettoyez l'appareil après chaque utilisation. Utilisez toujours des récipients de cuisson dont le fond est propre.
Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil.
Pour enlever les salissures :
- Enlevez immédiatement : plastique fondu, films plastiques et aliment iné sur la surface vitrée et faites glisser.
la lame du racloir pour enlever les salissures.
- Une fois que l'appareil a suffisamment refroidi, enlevez santes. Utilisez un agent de nettoyage pour vitrocéramique ou acier inoxydable.
- Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.
- Et enfin, essuyez l'appareil à l'aide d'un chiffon propre.
| Problème Cause probabler Solution | ||
| Vous ne pouvez pas allumer l'appareil ou le faire fonctionner. | Allumez de nouveau l'appareil et réglez le niveau de cuisson en moins de 10 secondes. | |
| Vous avez appuyé sur plusieurs | touches sensitives en même temps. | N'appuyez que sur une seule touche sensitive à la fois. |
| Il y a de l'eau ou des taches de graissse sur le bandeau de commande. | graisse sur le bandeau de commande. | Nettoyez le bandeau de commande. |
| Un signal sonore retentit et l'appeil s'éteint. | Vous avez posé quelque chose sur une ou plusieurs touches sensitives. | Retirez l'objet des touches sensités. |
| Un signal sonore retentit lorsque l'appareil est éteint. | ||
| L'appareil s'éteint. Vous avez posé celui chose sur la touche sensitive ①. | Retirez l'objet de la touche sensité. | |
| Le voyageant de chaleur résiduelle ne s'allume pas. | La zone de cuisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps. | Si la zone de cuisson a eu assez de temps pourCHAuffer, faites ap-pel à votre service après-vente. |
| Le niveau de cuisson change. Le gestionnaire de puissance est activé. | Reportez-vous au chapitre « Gestionnaire de puissance ». | |
| Les touches sensitives sont chau-des. | Le récipient est trop grand ou vous l'avez placé trop pres des commandes. | Placez les récipients de grandeaille sur les zones de cuisson arrière, si nécessaire. |
| s'allume. | La fonction d'arrêt automatique est activée. | Éteignez l'appareil puis allumez-le de nouveau. |
| s'allume. | La fonction Sécurité enfants ou Verrouillage est activée. | Reportez-vous au chapitre « Utilisation quotidienne ». |
| s'allume. | Aucun récipient ne se trouve sur la zone de cuisson. | Placez un récipient sur la zone de cuisson. |
| Le récipient n'est pas adapté. | Utilisez un récipient ajusté. | |
| Le diamètre du fond du récipient | est trop petit pour la zone de cuisson. | Déplacez le récipient sur une zone de cuisson plus petite. |
| et un chiffre s'affichent. | Une erreur s'est produit dans l'appareil. | Débranchez l'appareil de l'alimentation électrique pendant quelques minutes. Déconnectez le fusible de l'installation domestique. Rebranchez l'appareil. Si s'allume à nouveau, contactez votre service après-vente. |
Problème cause probable solution
E4 s'allume.
Une erreur s'est produite dans l'appareil car un récipient chauffe à vide. La protection anti-surchauffe des zones de cuisson et l'arrêt automatique sont actifs.
Éteignez l'appareil. Enlevez le récipient chaud. Au bout d'environ 30 secondes, remettez la zone de cuisson en fonctionnement. Si le récipient était la cause du problème, le message d'erreur disparaît de l'affichage, mais le voyant de chaleur résiduelle peut demeurer. Laissez le récipient refroidir et reportez-vous au chapitre « Récipients de cuisson compatibles avec les zones de cuisson à induction » pour voir si votre récipient est compatible avec l'appareil.
Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser à votre revendeur ou au service après-vente. Veuillez lui fournir les informations figurant sur la plaque signalétique, la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la table de cuisson) et le type de message d'erreur qui s'affiche.
Instructions d'installation
Veillez à faire fonctionner l'appareil correctement. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du magasin vendeur peut être facturé même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.
Avertissement Reportez-vous au chapitre « Consignes de sécurité »
Avant l'installation
Avant l'installation de l'appareil, notez ci-dessous les informations figurant sur la plaque signalétique. La plaque signalétique se trouve au bas de l'enveloppe extérieure de l'appareil.
- Modèle
- PNC
- Numéro de série
Appareils encapsulables
- Les appareils encascrables ne peuvent être mis en fonctionnement qu'après avoir été in-
installés dans des meubles et sur des plans de travail homologués et adaptations.
Cable d'alimentation
- L'appareil est fourni avec le câble d'alimentation.
- Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécial (type H05BB-F Tmax 90 °C ou de calibre supérieur). Contactez votre service après-vente.

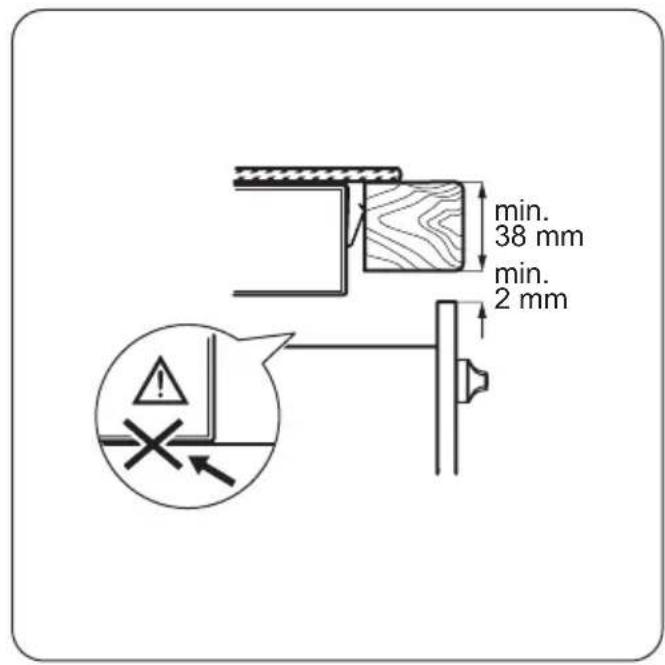

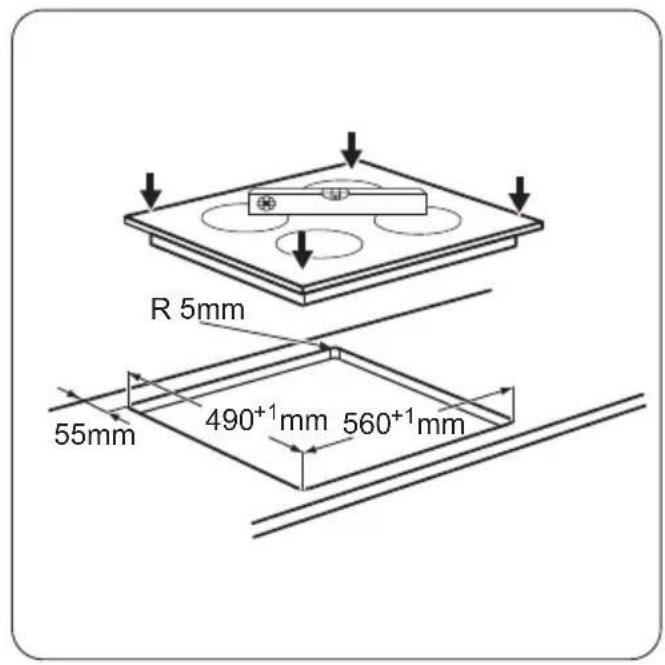

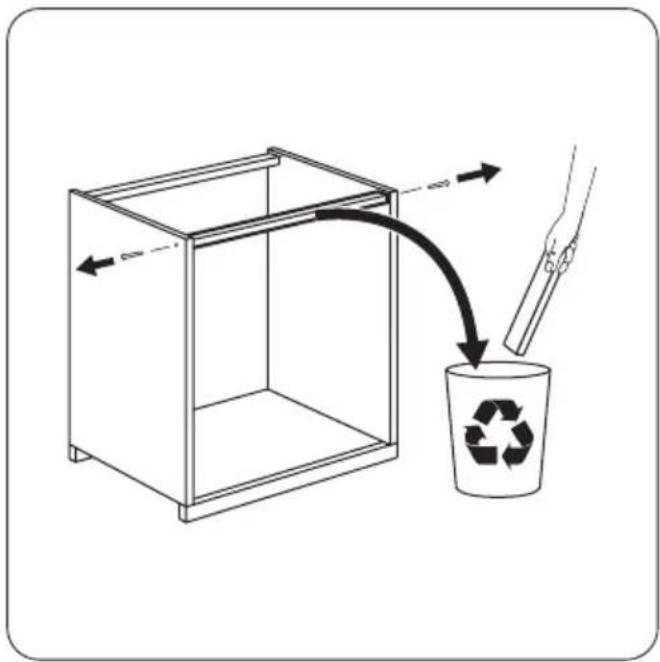

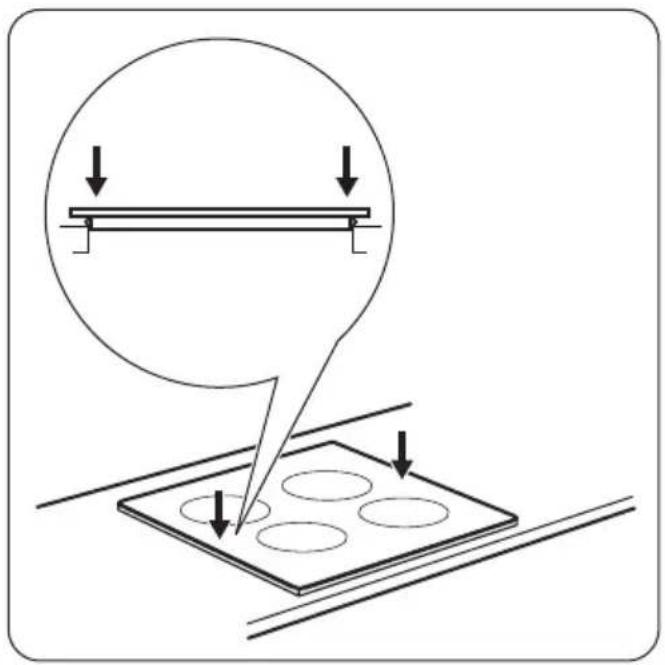

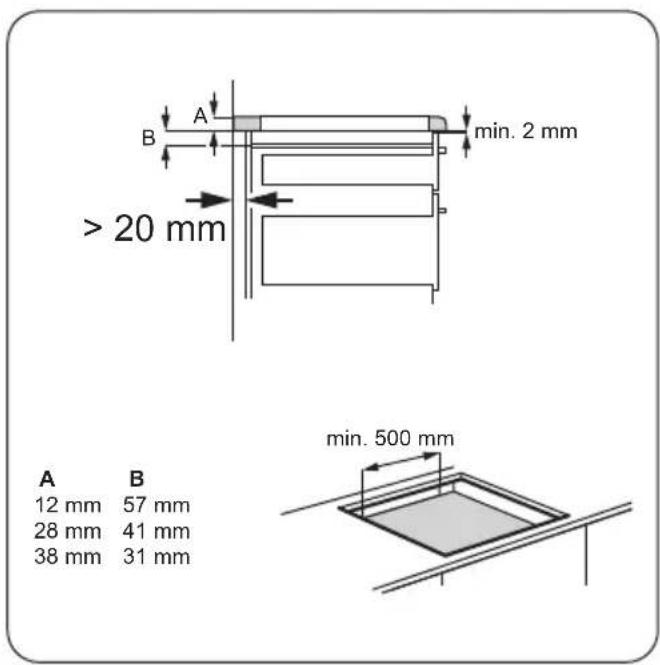

Montage

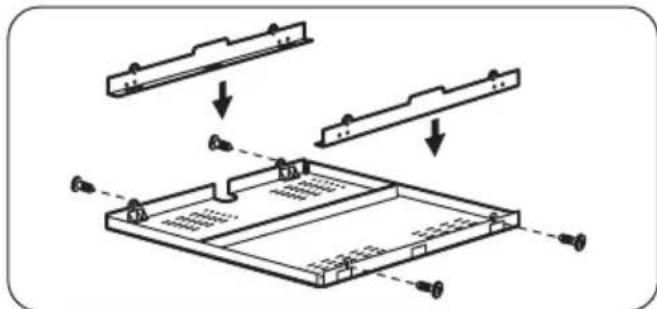

Si vous utilisez une enceinte de protection (accessoire en option), l'espace de circulation d'air de 2mm et le fond de protection installé directement sous l'appareil ne sont plus nécessaires.
Vous ne pouvez pas utiliser le boîtier de protection si vous installez l'appareil au-dessus d'un four.
L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.
Model ZEl6640FBA Prod. Nr. 949 595 531 00
Typ 58 GAD D5 AU 220-240 V 50-60 Hz
Puissance des zones de cuisson
| Zone de cuisson Puisance nomi-nale (niveau de cuisson max.) [W] | Fonction Booster activée [W] | Durée maximale de la fonction Booster [min] | Diamètre mini-mal du réseau [mm] | |
| Arrière droite — 180 mm | 1800 W 145 | |||
| Avant droite — 145 mm | 1400 W 2500W 4 125 | |||
| Arrière gauche — 180 mm | 1800 W 145 | |||
| Avant gauche — 210 mm | 2300 W 3700W 10 180 | |||
La puissance des zones de cuisson peut légèrement différer des données du tableau. Elle
dépend de la matière et des dimensions du réseaux.
En matière de protection de l'environnement
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous réservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
Emballage
Tous les matériaux d'emballage sont écologiques et recyclables. Les composants
Les composants en plastique sont identifiables grâce aux sigles : PE, PS, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.
PNC - Numéro de série
- Modelo
- PNC - Numéro de série
