MODE D'EMPLOI KMMDAB403 KENWOOD

Pour utiliser correctement l’appareil, veuillez ce manuel complément avant de l’utiliser. Il est particulièrement important que vous lisiez et acceptiez les avertissements et les précautions de ce manuel.

Veuillez garder ce manuel dans un endroit sûr et accessible pour une utilisation future.

N’utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule. Précautions Réglage du volume:

Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d’éviter tout risque d’accident.

Réduisez le volume avant de reproduire des sources numériques afin d’éviter d’endommager les enceintes par la soudaine augmentation du niveau de sortie. Généralités:

Éviter d’utiliser le périphérique extérieur s’il peut gêner une conduite en toute sécurité.

Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.

Veuillez faire en sorte de ne jamais mettre ou laisser d’objets métalliques (tels que des pièces ou des outils) dans l’appareil, afin d’éviter tout risque de court-circuit.

En fonction du type de voiture, l’antenne s’étendra automatiquement quand vous mettrez l’appareil sous tension si le câble de commande d’antenne est connecté ( 19)

Mettez l’appareil hors tension ou changez la source sur STANDBY quand vous vous garez dans un parking avec un plafond bas. Comment lire ce manuel

Les opérations sont expliquées principalement en utilisant les touches de la façade.

Les indications en anglais sont utilisées dans un but explicatif. Vous pouvez choisir la langue d’affichage à partir du menu [FUNCTION]

[XX] indique les éléments choisis.

( XX) indique que des références sont disponibles aux page citées.

1 Sélectionne la langue d’affichage et annule la démonstration 2 Réglez l’horloge et la date 3 Faites les réglages initiaux

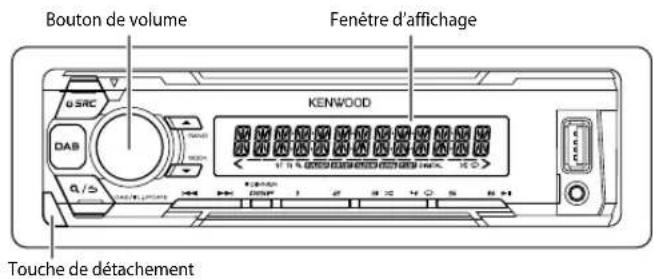

Pour Sur la façade Mettez l’appareil sous tension Appuyez sur .

Maintenez la touche enfoncée pour mettre l’appareil hors tension. Ajustez le volume Tournez le bouton de volume. Sélectionner la source Appuyez répétitivement sur . Changez l’information sur l’affichage Appuyez répétitivement sur DISP

( 16) Façade Comment réinitialiser Attachez Détachez Sélectionne la langue d’affichage et annule la démonstration Quand vous mettez l’appareil sous tension (ou après une réinitialisation de l’appareil), l’affichage apparaît: “SEL LANGUAGE” “PRESS” “VOLUME KNOB” 1 Tournez le bouton de volume pour sélectionner [ENG] (anglais), [RUS] (russe) ou [SPA] (espagnol), puis appuyez sur le bouton. [ENG] est choisi pour le réglage initial. Puis, l’affichage montre: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Appuyez sur le bouton de volume. [YES] est choisi pour le réglage initial. 3 Appuyez de nouveau sur le bouton de volume. “DEMO OFF” apparaît. Réglez l’horloge et la date

Appuyez sur le bouton de volume pour entrer [FUNCTION]

2 Tournez le bouton de volume pour choisir [CLOCK] , puis appuyez sur le bouton. Pour ajuster l’horloge 3 Tournez le bouton de volume pour choisir [CLOCK ADJUST]

puis appuyez sur le bouton. 4 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Heure Minute

Vos ajustements préréglés seront effacés sauf les stations radio mémorisées. Bouton de volume Touche de détachement Fenêtre d’affichage JS_KWD_KMM_DAB403_EN_FR.indd 3JS_KWD_KMM_DAB403_EN_FR.indd 3 11/2/2016 9:49:31 AM11/2/2016 9:49:31 AM4 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) 5 Tournez le bouton de volume pour choisir [CLOCK FORMAT] , puis appuyez sur le bouton. 6 Tournez le bouton de volume pour choisir [12H]

[24H] , puis appuyez sur le bouton. Pour régler la date 7 Tournez le bouton de volume pour choisir [DATE FORMAT] , puis appuyez sur le bouton. 8 Tournez le bouton de volume pour choisir [DD/MM/YY]

[MM/DD/YY] , puis appuyez sur le bouton.

Tournez le bouton de volume pour choisir [DATE SET] , puis appuyez sur le bouton. 10 Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Jour Mois Année ou Mois Jour Année 11 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Faites les réglages initiaux

Appuyez répétitivement sur pour entrer en veille STANDBY. 2 Appuyez sur le bouton de volume pour entrer [FUNCTION]

3 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 4 Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

SUB-W : Choisit si les enceintes arrière ou un caisson de grave sont connectés aux prises de sortie de ligne à l’arrière (à travers un amplificateur extérieur). ( 19) SP SELECT OFF

OEM : La sélection est faite en fonction de la taille des enceintes (5 pouces ou 4 pouces, 6×9 pouces ou 6pouces) ou des enceintes OEM pour obtenir une performance optimale. TUNER SETTING DAB L-BAND ON: Reçoit un ensemble L-BAND pendant la réception audio numérique. ; OFF: Annulation.

: Fournit une alimentation à l’antenne DAB. Lors de l’utilisation d’une antenne active avec un amplificateur. ; OFF : Ne fournit pas d’alimentation. Lors de l’utilisation d’une antenne passive sans amplificateur.

:Mémorise une station pour chaque touche de préréglage dans chaque bande (FM1/ FM2/FM3/MW/LW/DB1/DB2/DB3).; MIX :Mémorise une station (radio numérique ou radio analogique) pour chaque touche de préréglage quelle que soit la bande choisie. SYSTEM KEY BEEP

:Met en service la tonalité des touches.; OFF :Met hors service la fonction. SOURCE SELECT BUILT-IN AUX

:Met en service AUX dans la sélection de la source.; OFF :Hors service. ( 11) P-OFF WAIT Applicable uniquement quand le mode de démonstration est hors service. Règle la durée avant que l’appareil se mette automatiquement hors service (pendant le mode d’attente) pour économiser la batterie. 20M : 20 minutes ; 40M : 40 minutes ; 60M : 60minutes; OFF – – – :Annulation

F/W UP xxxx/ F/W UP xxxxx/ F/W UP Vxxx YES :Démarrer la mise à niveau du micrologiciel.;

:Annulation (la mise à niveau n’est pas activée). Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à <www.kenwood.com/cs/ce/>. CLOCK CLOCK DISPLAY

:L’horloge apparaît sur l’affichage même quand l’appareil est hors tension.; OFF :Annulation. ENGLISH Sélectionnez la langue d’affichage pour le menu [FUNCTION] et l’information sur le morceau si elle est disponible. Par défaut, [ENGLISH] est sélectionné

À propos du DAB (Digital Audio Broadcasting) DAB est l’un des systèmes de radio numérique disponibles aujourd’hui. Il peut offrir un son de qualité numérique sans toutes les interférences gênantes ni les distorsions des signaux. De plus, il peut transporter des textes, des images et des données. Contrairement aux émissions FM, où chaque programme est émis sur sa propre fréquence, les émissions DAB combinent plusieurs programmes (appelés “services”) pour former un “ensemble”. La “composante primaire” (station radio principale) est parfois accompagnée d’une “composante secondaire” qui peut contenir des programmes supplémentaires ou d’autres informations. Préparation: 1 Connectez une antenne DAB à la prise d’antenne DAB. ( 19) 2 Appuyez sur DAB pour choisir DIGITAL AUDIO directement. 3 Maintenez enfoncée DAB (DAB L. UPDATE) pour démarrer la mise à jour de la Liste des services. “LIST UPDATE” apparaît et la mise à jour démarre. “UPDATED” apparaît quand la mise à jour est terminée. La mise à jour prend un maximum de 3 minutes. Aucune interruption (telle que des informations routières) n’est possible pendant la mise à jour.

Pour annuler la mise à jour de la Liste des service: Maintenez de nouveau enfoncée DAB (DAB L. UPDATE)

Recherche d’un ensemble

Appuyez sur DAB pour choisir DIGITAL AUDIO directement. 2 Appuyez répétitivemenent sur pour sélectionner DB1/DB2/DB3. 3 Maintenez enfoncée S/T pour rechercher un ensemble. 4 Appuyez sur S/T pour choisir un ensemble, un service ou un composant à écouter.

Pour changer la méthode de recherche pour S/T : Appuyez répétitivement sur

AUTO1 : Appuyez sur S/T : Choisissez un ensemble, un service ou un composant. Maintenez enfoncée S/T : Recherche automatique d’un ensemble. AUTO2 : Appuyez sur S/T : Recherche d’une station préréglée. MANUAL : Appuyez sur S/T : Choisissez un ensemble, un service ou un composant. Maintenez enfoncée S/T : Recherche manuelle d’un ensemble.

Pour mémoriser un service : Maintenez pressée une des touches numériques (

Pour choisir un service mémorisé : Appuyez sur l’une des touches numériques (

Choisissez un service

Appuyez sur DAB pour entrer en mode de recherche de service. 2 Tournez le bouton de volume ou appuyez sur J/K pour choisir un service, puis appuyez sur le bouton. Pour annuler le mode de recherche de service, appuyez à nouveau sur ou DAB

Appuyez sur DAB pour entrer en mode de recherche de service. 2 Tournez le bouton de volume rapidement pour entrer en mode de recherche alphabétique. 3 Tournez le bouton du volume ou appuyez sur S/T pour choisir le caractère à rechercher. Appuyez sur

pour aller à la page précédente/suivante. 4 Appuyez sur le bouton de volume pour démarrer la recherche. 5 Tournez le bouton de volume pour choisir un service, puis appuyez sur le bouton. Pour annuler le mode de recherche alphabétique, appuyez sur . Autres paramètres

Appuyez sur le bouton de volume pour entrer [FUNCTION]

2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné/ activé ou suivez les instructions données pour l’élément sélectionné. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

Lors de l’écoute de la bande DAB: Commute automatiquement sur la station FM diffusant le même programme si le signal DAB devient faible. Il retourne sur le son DAB quand le signal devient de nouveau fort. Lors de l’écoute de la bande FM: Commute automatiquement sur la source DIGITAL AUDIO diffusant le même programme (si disponible).; OFF :Annulation. TI ON :Permet à l’appareil de commuter temporairement sur les informations routières si elles sont disponibles (“TI” s’allume).; OFF :Annulation.

Tournez le bouton de volume pour sélectionner le type de programme disponible ( 7) , puis appuyez sur le bouton.

Tournez le bouton de volume pour choisir la langue PTY ( ENGLISH

GERMAN ), puis appuyez sur le bouton.

Appuyez sur S / T pour démarrer la recherche.

FINANCE : Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.

” apparaît devant le type d’annonce activé. Commute automatiquement, à partir de n’importe quelle source, sur des ensembles de radio numérique diffusant un type d’annonce activé.

Plusieurs annonces peuvent être activées simultanément.

Pour les désactiver, appuyez de nouveau sur le bouton de volume (“

:Met à jour automatiquement la liste des services DAB quand l’appareil est mis sous tension.; MANUAL :Maintenez enfoncée DAB (DAB L. UPDATE) pour mettre à jour la liste des services DAB. PTY WATCH

Tournez le bouton de volume pour sélectionner le type de programme disponible, puis appuyez sur

L’appareil commute automatiquement, à partir de n’importe quelle source, sur des ensembles de radio numérique diffusant le type de programme sélectionné. Type de programme: NEWS

(musique), DOCUMENT OFF

Appuyez sur le bouton de volume pour entrer en mode de sélection de la langue PTY.

Tournez le bouton de volume pour choisir la langue PTY ( ENGLISH

GERMAN ), puis appuyez sur le bouton.

:Activez la fonction Soft-Link pour commuter sur un service alternatif qui offre un programme audio différent du programme audio actuel.; OFF :Désactivé. FRANÇAIS JS_KWD_KMM_DAB403_EN_FR.indd 6JS_KWD_KMM_DAB403_EN_FR.indd 6 11/2/2016 9:49:33 AM11/2/2016 9:49:33 AMFRANÇAIS

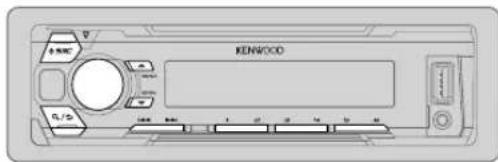

Appuyez répétitivement sur pour sélectionner TUNER. 2 Appuyez répétitivement sur pour sélectionner FM1/FM2/FM3/ MW/LW. 3 Appuyez sur S/T pour recherche une station.

Pour changer la méthode de recherche pour S/T : Appuyez répétitivement sur

AUTO1 : Recherche automatiquement une station. AUTO2 : Recherche d’une station préréglée. MANUAL : Recherche manuellement une station.

Pour mémoriser une station : Maintenez pressée une des touches numériques

Pour choisir une station mémorisée : Appuyez sur l’une des touches numériques

Appuyez sur le bouton de volume pour entrer [FUNCTION]

2 Tournez le bouton de volume pour choisir un élément ( 8) , puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné/ activé ou suivez les instructions données pour l’élément sélectionné. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . RADIO ANALOGIQUE CLOCK TIME SYNC

:Synchronise l’heure de l’appareil avec l’heure du signal de la radio numérique.; OFF :Annulation. Type de programme disponible pour [PTY SEARCH] SPEECH

POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS

OTHER M (musique), JAZZ

NATION M (musique), OLDIES

FOLK M (musique) L’appareil recherche le type de programme catégorisé dans [SPEECH]

[MUSIC] s’il a été choisi.

Si le volume est ajusté pendant la réception des informations routières, des annonces, des alarmes ou des bulletins d’information, le volume ajusté est automatiquement mémorisé. Il sera appliqué la prochaine fois que les informations routières, les annonces, les alarmes ou les bulletins d’information seront activées.

: Recherche uniquement les stations avec une bonne réception. ; OFF : Annulation.

Les réglages réalisés sont applicables uniquement à la source/station sélectionnée. Si vous changez la source/station, vous devez refaire les réglages. AUTO MEMORY YES :Mémorise automatiquement 6 stations dont la réception est bonne.;

Peut être sélectionné uniquement si [NORMAL] est sélectionné pour [PRESET TYPE]

:Améliore la réception FM mais l’effet stéréo peut être perdu.; OFF :Annulation.

: L’appareil commute temporairement sur le programme d’information s’il est disponible. ; OFF

Annulation. REGIONAL ON : Commute sur une autre station uniquement dans la région spécifiée, à l’aide de la commande “AF”.; OFF :Annulation.

: Recherche automatiquement une autre station diffusant le même programme dans le même réseau Radio Data System mais qui possède une meilleure réception quand la réception actuelle est mauvaise.; OFF :Annulation.

:Permet à l’appareil de commuter temporairement sur les informations routières si elles sont disponibles (“TI” s’allume).; OFF :Annulation.

[TI] pour la bande MW/LW permet l’interruption en cas d’information routière pour la source DIGITAL AUDIO uniquement. PTY SEARCH

Tournez le bouton de volume pour sélectionner le type de programme disponible. (Voir ci-contre.)

Tournez le bouton de volume pour choisir la langue PTY ( ENGLISH

GERMAN ), puis appuyez sur le bouton.

Appuyez sur S / T pour démarrer la recherche. Type de programme disponible pour [PTY SEARCH] SPEECH

POP M (musique), ROCK M (musique), EASY M (musique), LIGHT M (musique), CLASSICS

OTHER M (musique), JAZZ

NATION M (musique), OLDIES

FOLK M (musique) L’appareil recherche le type de programme catégorisé dans [SPEECH]

[MUSIC] s’il a été choisi.

[PTY SEARCH] peut être choisi uniquement quand la bande est FM1/FM2/FM3.

Si le volume est ajusté pendant la réception des informations routières ou de bulletins d’information, le volume ajusté est automatiquement mémorisé. Il sera appliqué la prochaine fois que les informations routières ou de bulletin d’information seront activées. FRANÇAIS JS_KWD_KMM_DAB403_EN_FR.indd 8JS_KWD_KMM_DAB403_EN_FR.indd 8 11/2/2016 9:49:34 AM11/2/2016 9:49:34 AMFRANÇAIS

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) USB/iPod/ANDROID Démarrez la lecture La source change automatiquement et le lecture démarre. Pour Sur la façade Lecture/pause Appuyez sur

Recherche rapide vers l’arrière/vers l’avant

Maintenez enfoncée S/T. Sélectionnez un fichier Appuyez sur S/T. Sélectionnez un dossier

Appuyez sur J/K. Répéter la lecture

Appuyez répétitivement sur . FILE REPEAT

REPEAT OFF : iPod ou ANDROID Lecture aléatoire

Appuyez répétitivement sur . FOLDER RANDOM

RANDOM OFF : Fichier MP3/WMA/WAV/FLAC, iPod ou ANDROID Maintenez enfoncée pour sélectionner ALL RANDOM

Lors de la connexion d’un périphérique Android, “Press [VIEW] to install KENWOOD MUSIC PLAY APP” apparaît. Suivez les instructions pour installer l’application. Vous pouvez aussi intaller la dernière version de l’application KENWOOD MUSIC PLAY sur votre périphérique Android avant la connexion. Pour plus d’informations, consultez <www.kenwood.com/cs/ce/>.

Pour ANDROID: Fonctionne uniquement quand [BROWSE MODE] est sélectionné. ( 10)

Uniquement pour les fichiers MP3/WMA/WAV/FLAC. Cela ne fonctionne pas pour l’iPod/ANDROID.

Pour l’iPod/ANDROID: Fonctionne uniquement quand [MODE OFF]

[BROWSE MODE] est sélectionné. ( 10)

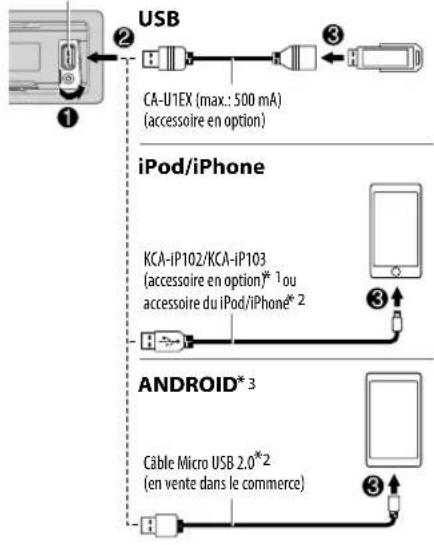

Uniquement pour les fichiers MP3/WMA/WAV/FLAC. Prise d’entrée USB CA-U1EX (max.: 500mA) (accessoire en option) Câble Micro USB 2.0

(en vente dans le commerce) KCA-iP102/KCA-iP103 (accessoire en option)

KCA-iP102 : Type à 30 broches, KCA-iP103 : Type d’éclairage

Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé. JS_KWD_KMM_DAB403_EN_FR.indd 9JS_KWD_KMM_DAB403_EN_FR.indd 9 11/2/2016 9:49:34 AM11/2/2016 9:49:34 AM10 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) USB/iPod/ANDROID Sélectionnez le mode de commande Quand la source est iPod, appuyez répétitivement sur 5. MODE ON : Commande l’iPod en utilisant l’iPod lui-même

Cependant, vous pouvez toujours faire une lecture/pause, sauter des fichiers, et faire une recherche rapide vers l’arrière/vers l’avant à partir de cet appareil. MODE OFF : Commande l’iPod à partir de cet appareil. Quand la source est ANDROID, appuyez répétitivement sur 5. BROWSE MODE : Commandez le périphérique Android à partir de cet appareil via l’application KENWOOD MUSIC PLAY installée sur le périphérique Android. HAND MODE : Commandez le périphérique Android en utilisant le périphérique Android lui-même via une autre application multimédia installée sur le périphérique Android. Cependant, vous pouvez encore utiliser la lecture/pause et le saut de fichier de cet appareil. Sélectionnez le lecteur de musique Quand la source est USB, appuyez répétitivement sur 5. Les morceaux mémorisés dans le lecture suivant seront lus.

Mémoire sélectionnée interne ou externe d’un smartphone (Mass Storage Class).

Lecteur sélectionné parmi plusieurs lecteurs. Sélectionnez un fichier à partir d’un dossier/liste Pour l’iPod/ANDROID, applicable uniquement quand [MODE OFF]

[BROWSE MODE] est sélectionné. 1 Appuyez sur . 2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir un fichier, puis appuyez sur le bouton. Recherche rapide (applicable uniquement pour la source USB et ANDROID) Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux. Tournez rapidement le bouton de volume pour parcourir la liste rapidement. Recherche à saut (applicable uniquement pour l’iPod et à la source ANDROID) Appuyez sur S/T pour faire une recherche d’une ampleur prédéfinie. ( 11, [SKIP SEARCH])

permet de rechercher avec une ampleur de 10

Recherche alphabétique (applicable uniquement pour l’iPod et à la source ANDROID) Vous pouvez rechercher un fichier en fonction du premier caractère. Pour la source iPod 1 Tournez le bouton de volume rapidement pour entrer en recherche de caractères. 2 Tournez le bouton de volume pour sélectionner un caractère.

” pour chercher un caractère autre que A à Z, 0 à 9. 3 Appuyez sur S/T pour déplacer la position d’entrée.

• Vous pouvez entrer un maximum de trois caractères. 4 Appuyez sur le bouton de volume pour démarrer la recherche. Pour la source ANDROID 1 Appuyez sur J/K pour entrer en recherche de caractères. 2 Tournez le bouton de volume pour sélectionner un caractère. ^A^ : Lettres majuscules (A à Z) _A_ : Lettres minuscules (a à z)

: Caractères autre que A à Z, 0 à 9 3 Appuyez sur le bouton de volume pour démarrer la recherche.

Pour retourner au dossier racine/premier fichier/menu supérieur, appuyez sur

Pour retourner à l’option de réglage précédente, appuyez sur .

L’appareil sort le son de ces applications. Autres paramètres

Appuyez sur le bouton de volume pour entrer [FUNCTION]

2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

:Le lecteur suivant ( [DRIVE 1]

[DRIVE 5] ) est sélectionné automatiquement et la lecture démarre. Répétez les étapes

pour choisir les lecteurs suivants. SKIP SEARCH 0.5%

10% : Lors de l’écoute de l’iPod ou d’une source ANDROID, sélectionnez l’ampleur de saut sur le total des fichiers. Préparation: Sélectionnez [ON] pour [BUILT-IN AUX] dans [SOURCE SELECT]

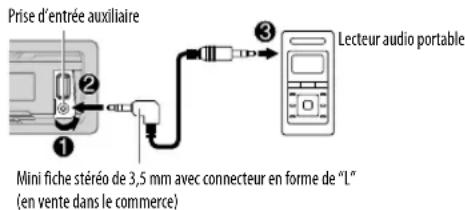

Connectez un lecteur audio portable (en vente dans le commerce).

2 Appuyez répétitivement sur pour sélectionner AUX. 3 Mettez sous tension le lecteur audio portable et démarrez la lecture. Réglez le nom pour AUX Lors de l’écoute d’un lecteur audio portable connecté à l’appareil... 1 Appuyez sur le bouton de volume pour entrer [FUNCTION]

2 Tournez le bouton de volume pour choisir [SYSTEM] , puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir

, puis appuyez sur le bouton. 4 Tournez le bouton de volume pour choisir un élément, puis appuyez sur le bouton. AUX (défaut)/ DVD

5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . AUX Prise d’entrée auxiliaire Lecteur audio portable Mini fiche stéréo de 3,5 mm avec connecteur en forme de “L” (en vente dans le commerce) JS_KWD_KMM_DAB403_EN_FR.indd 11JS_KWD_KMM_DAB403_EN_FR.indd 11 11/2/2016 9:49:35 AM11/2/2016 9:49:35 AM12 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Pendant l’écoute de n’importe quelle source... 1 Appuyez sur le bouton de volume pour entrer [FUNCTION]

2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

Ajuste le niveau de sortie du caisson de grave. BASS LEVEL –8

Réglez le niveau à mémoriser pour chaque source. (Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.) MID LEVEL –8

EQ PRO (Ce réglage est mémorisé sur [USER]

: Choisit la fréquence centrale. BASS LEVEL –8

:Règle le facteur de qualité.

:Règle le facteur de qualité.

USER :Sélectionne un égaliseur préréglé adapté à votre genre de musique. (Sélectionnez [USER] pour utiliser les réglages réalisés dans [EQ PRO]

[DRIVE EQ] est un égaliseur préréglé qui réduit le bruit extérieur à la voiture ou les bruit des pneus de la voiture en déplacement.

LV3 :Choisit votre niveau préféré d’accentuation des graves.; OFF :Annulation. LOUDNESS LV1

LV2 :Sélectionner votre accentuations préférée pour les basses et hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume.; OFF :Annulation.

:Met en service la sortie du caisson de grave.; OFF :Annulation.

LPF SUBWOOFER THROUGH

:Tous les signaux sont envoyés au caisson de grave.; 85HZ

160HZ :Les signaux audio avec des fréquences inférieures à 85Hz/120Hz/160Hz sont envoyés sur le caisson de grave.

(180°)/ NORMAL (0°):Sélectionne la phase de la sortie du caisson de grave à synchroniser avec la sortie des enceintes afin d’obtenir des performances optimales. (Peut être uniquement sélectionné si un réglage autre que [THROUGH] est choisi pour [LPF SUBWOOFER]

):Règle la balance de sortie des enceintes arrière et avant. BALANCE L15

):Règle la balance de sortie des enceintes gauche et droite. VOLUME OFFSET Pour AUX:

) ; Pour les autres sources:

:Préréglez le niveau de volume initial pour chaque source. (Avant un ajustement, sélectionnez la source que vous souhaitez ajuster.) SOUND RECNSTR (Reconstruction sonore)

:Crée un son réaliste en compensant les composants haute fréquence et en rétablissant le temps de montée de la forme d’onde qui est perdu lors de la compression des données audio.; OFF :Annulation.

[SUB-W PHASE] peut être sélectionné uniquement si [SWITCH PREOUT] est réglé sur [SUB-W]

[SUB-W PHASE] peut être sélectionné uniquement si [SUBWOOFER SET] est réglé sur [ON]

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Réglez le gradateur Maintenez DISP (DIMMER) enfoncé pour activer/désactiver le gradateur.

Si vous avez réglé [DIMMER TIME] , il sera annulé quand vous maintiendrez ce bouton enfoncé. Autres paramètres

Appuyez sur le bouton de volume pour entrer [FUNCTION]

2 Tournez le bouton de volume pour sélectionner un élément (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné/ activé ou suivez les instructions données pour l’élément sélectionné. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:

:Le gradateur est activé.; OFF :Annulation. DIMMER TIME :Réglez l’heure de mise en et hors service du gradateur.

Tournez le bouton de volume pour régler l’heure de mise en service [ON] , puis appuyez sur le bouton.

Tournez le bouton de volume pour régler l’heure de mise en service [OFF] , puis appuyez sur le bouton. (Défaut: [ON]

: Sélectionne votre niveau de luminosité préféré pour l’éclairage de l’affichage et des touches.

ONCE :Sélectionne de faire défiler automatiquement l’information sur l’affichage, ou de la faire défiler une seule fois.; OFF :Annulation. RÉGLAGES D’AFFICHAGE GUIDE DE DÉPANNAGE Symptôme Remède Généralités Le son ne peut pas être entendu.

Ajustez le volume sur le niveau optimum.

Vérifiez les cordons et les connexions.

“MISWIRING CHECK WIRING THEN

PWR ON” apparaît. Mettez l’appareil hors tension, puis assurez-vous que les prises des câbles d’enceinte sont correctement isolées. Mettez de nouveau l’appareil sous tension. “PROTECTING SEND SERVICE” apparaît. Envoyez l’appareil au centre de service le plus proche.

Le son ne peut pas être entendu.

L’appareil ne se met pas sous tension.

L’information affichée sur l’afficheur est incorrecte. Nettoyez les connecteurs. ( 15) Cet appareil ne fonctionne pas du tout. Réinitialisez l’appareil. ( 3) Radio Numérique La réception DAB est mauvaise. Assurez-vous que [ON] est choisi pour

( 4) “DAB ANT ERR” Vérifiez l’antenne DAB. Si vous utilisez une antenne passive (sans amplificateur), réglez

Appuyez sur le bouton de volume pour activer Soft-Link. ( 6)

Appuyez sur pour annuler. Radio Analogique

La réception radio est mauvaise.

Symptôme Remède USB/iPod “READING” clignote sur. N’utilisez pas trop de niveaux de hiérarchie ou de dossiers. La durée de lecture écoulée n’est pascorrecte. C’est causé par la façon dont les fichiers ont été enregistrés. Les caractères corrects ne sont pas affichés (ex.: nom de l’album).

Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limité de symboles.

En fonction de la langue d’affichage que vous avez choisie ( 4)

certains caractères peuvent ne pas être affichés correctement. “NA FILE” Assurez-vous que le support contient des fichiers audio compatibles. ( 15) “READ ERROR” Copiez les fichiers et les dossiers de nouveau sur le périphérique USB. Si cela ne résout pas le problème, réinitialisez le périphérique USB ou utilisez en un autre. “NO DEVICE” Connectez un périphérique USB puis repassez à la source USB. “COPY PRO” Un fichier interdit de copie a été lu. “NA DEVICE” Connectez un périphérique USB compatible et vérifiez les connexions. “NO MUSIC” Connectez un périphérique USB qui contient des fichiers audio compatibles. “iPod ERROR”

Aucun son ne peut être entendu pendant la lecture.

Le son sort uniquement du périphérique Android.

Reconnectez le périphérique Android.

En mode [HAND MODE] , lancez n’importe quelle application multimédia sur le périphérique Android et démarrez la lecture.

En mode [HAND MODE] , relancez l’application multimédia actuelle ou utilisez une autre application multimédia.

Redémarrez le périphérique Android.

Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne peut pas diriger le signal audio sur l’appareil. ( 15) Lecture impossible en mode [BROWSE MODE]

Assurez-vous que KENWOOD MUSIC PLAY APP est installé sur le périphérique Android. ( 9)

Reconnectez le périphérique Android et sélectionnez le mode de commande approprié.

Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne prend pas en charge [BROWSE MODE]

Déactivez les options développeur sur le périphérique Android.

Reconnectez le périphérique Android.

Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne prend pas en charge [BROWSE MODE]

( 15) La lecture est intermittente ou le son saute. Déactivez le mode d’économie d’énergie sur le périphérique Android. “ANDROID ERROR” / “NADEVICE”

Reconnectez le périphérique Android.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Entretien Nettoyage de l’appareil Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux. Nettoyage du connecteur Détachez la façade et nettoyez le connecteur à l’aide d’un coton tige en faisant attention de ne pas endommager le connecteur. Plus d’informations Pour: – Les dernières mise à jour du micrologiciel et la liste de compatibilité la plus récente – Autres informations récentes Consultez <www.kenwood.com/cs/ce/>. Fichiers pouvant être lus

Fichier audio compatible pour les périphérique USB à mémoire de grande capacité: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

Systèmes de fichier de périphérique USB compatibles: FAT12, FAT16, FAT32 Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas possible suivant le type ou les conditions du support ou périphérique.

Pour des informations détaillées et des remarques sur les fichiers audio compatibles, reportez-vous à <www.kenwood.com/cs/ce/audiofile/>. À propos des périphériques USB

Vous ne pouvez pas connecter un périphérique USB via un hub USB.

La connexion d’un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.

Cet appareil ne peut pas reconnaître les périphériques USB dont l’alimentation n’est pas de 5 V et dépasse 1 A.

Connecteur (sur la face arrière de la façade) À propos de l’iPod/iPhone Made for

Il n’est pas possible d’utiliser un iPod lorsque “KENWOOD” ou “ ” est affiché sur l’iPod.

En fonction de la version du système d’exploitation de l’iPod/iPhone, certaines fonctions peuvent ne pas être utilisables sur cet appareil. À propos du périphérique Android

Cet appareil prend en charge Android OS 4.1 et ultérieur.

Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complétement Android Open Accessory (AOA) 2.0.

Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise toujours en priorité la lecture via AOA 2.0. Mise en sourdine lors de la réception d’un appel téléphonique Connectez le fil MUTE à votre téléphone en utilisant un accessoire téléphone en vente dans le commerce. ( 19) Quand un appel arrive, “CALL” apparaît. (Le son du système audio est mis en pause.)

Pour continuer d’écouter le système audio pendant un appel, appuyez sur . “CALL” disparaît et le son du système audio est rétabli. Quand l’appel est terminé, “CALL” disparaît. (Le son du système audio est rétabli.) JS_KWD_KMM_DAB403_EN_FR.indd 15JS_KWD_KMM_DAB403_EN_FR.indd 15 11/2/2016 9:49:38 AM11/2/2016 9:49:38 AM16 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Changez l’information sur l’affichage Chaque fois que vous appuyez sur DISP , les informations affichées changent.

Si aucune information n’est disponible ou si aucune information n’est enregistrée, “NO TEXT”, “NO INFO”, ou une autre information (par ex. le nom de la station, la durée de lecture) apparaît. Nom de la source Informations sur l’affichage STANDBY Nom de la source Horloge (retour au début) DIGITAL AUDIO Étiquette du service Étiquette de l’ensemble Étiquette dynamique Titre/ Artiste Programme suivant Niveau du signal Horloge (retour au début) TUNER Fréquence Horloge (retour au début) (Pour les stations FM Radio Data System uniquement) Nom de la station Radio texte Radio texte+ Titre/Artiste Fréquence Horloge (retour au début) USB (Pour les fichiers MP3/WMA/WAV/FLAC) Titre du morceau/Artiste Titre d’album/Artiste Nom de dossier Nom de fichier Durée de lecture Horloge (retour au début) iPod ou ANDROID Quand [MODE OFF]

[BROWSE MODE] est sélectionné. ( 10) Titre du morceau/Artiste Titre d’album/Artiste Durée de lecture Horloge (retour au début) AUX Nom de la source Horloge (retour au début)

RÉFÉRENCES SPÉCIFICATIONS

Radio numérique DAB Plage de fréquences L Band 1452,960MHz — 1490,624MHz Bande III 174,928MHz — 239,200MHz Sensibilité –100dBm Taux de Signal/Bruit 80 dB Type de connecteur d’antenne SMB Tension de sortie d’antenne 14,4V (11V – 16V) Courant maximum d’antenne <100mA Radio analogique FM Plage de fréquences 87,5 MHz — 108,0 MHz (intervalle de 50 kHz) Sensibilité utilisable (S/B = 26dB) 0,71 μV/75 Ω Seuil de sensibilité (DINS/N=46dB) 2,0 μV/75 Ω Réponse en fréquence (±3 dB) 30 Hz — 15 kHz Taux de Signal/Bruit (MONO) 64 dB Séparation stéréo (1 kHz) 40 dB

(AM) Plage de fréquences 531kHz — 1611kHz (intervalle de 9kHz) Sensibilité utilisable (S/B = 20dB) 28,2μV

Réponse en fréquence (±1 dB) 20 Hz — 20 kHz Taux de Signal/Bruit (1 kHz) 105 dB Gamme dynamique 88 dB Séparation des canaux 90 dB Décodage MP3 Compatible avec le format MPEG-1/2 Audio Layer-3 Décodeur WMA Compatible Windows Media Audio Décodeur WAV PCM linéaire Décodeur FLAC Fichier FLAC (48kHz maximum/16bits) Audio Puissance de sortie maximum 50W×4 Pleine Puissance de Largeur de Bande 22W×4 (avec moins de 1% DHT) Impédance d’enceinte 4Ω—8Ω Action en tonalité Graves 100 Hz ±8 dB Médiums 1,0kHz ±8 dB Aiguës 12,5kHz ±8 dB Niveau de préamplification/charge (USB) 2500 mV/10kΩ Impédance du préamplificateur ≤600Ω Auxiliaire Réponse en fréquence (±3 dB) 20Hz—20kHz Tension maximum d’entrée 1000 mV Impédance d’entrée 30kΩ Généralités Tension de fonctionnement 14,4V (10,5 V — 16V admissible) Consommation de courant maximale 10A Plage de températures de fonctionnement –10°C—+60°C Dimensions d’installation (L × H × P) 182 mm×53 mm×158mm Poids net (y compris la plaque d’assemblage et le manchon de montage) 0,9kg SPÉCIFICATIONS Sujet à changement sans notification. JS_KWD_KMM_DAB403_EN_FR.indd 17JS_KWD_KMM_DAB403_EN_FR.indd 17 11/2/2016 9:49:43 AM11/2/2016 9:49:43 AM18 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Avertissement

L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.

Déconnectez la borne négative de la batterie avant le câblage et le montage.

Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.

Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits.

Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l’installation. Précautions

Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur autoradio.

Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.

Ne connectez pas les fils

des l’enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.

Montez l’appareil avec un angle de moins de 30˚.

Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage, connectez le fil d’allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.

Gardez tous les câbles à l’écart des dissipateurs thermiques.

Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.

Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur. Procédure de base

Retirez la clé de contact, puis déconnectez la borne

de la batterie de la voiture.

Connectez les fils correctement. Reportez-vous à Connexions. ( 19)

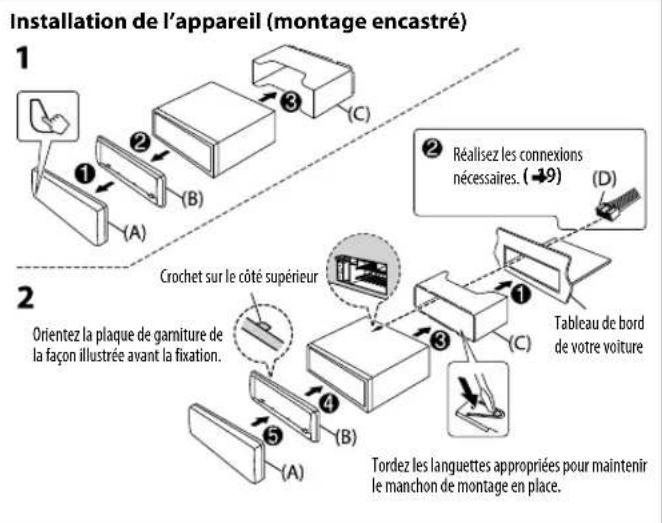

Installez l’appareil dans votre voiture. Reportez-vous à Installation de l’appareil (montage encastré).

de la batterie de la voiture.

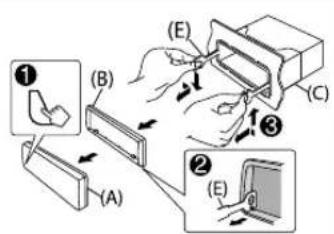

Réinitialisez l’appareil. ( 3) Réalisez les connexions nécessaires. ( 19) Tableau de bord de votre voiture Tordez les languettes appropriées pour maintenir le manchon de montage en place. Comment retirer l’appareil

Insérez le loquet des clés d’extraction dans les trous de chaque côté de la plaque d’assemblage, puis tirez vers l’extérieur.

Insérez les clés d’extraction profondément dans les fentes de chaque côté, puis suivez les flèches indiquées sur l’illustration. Installation de l’appareil (montage encastré) Crochet sur le côté supérieur Orientez la plaque de garniture de la façon illustrée avant la fixation. INSTALLATION/RACCORDEMENT FRANÇAIS JS_KWD_KMM_DAB403_EN_FR.indd 18JS_KWD_KMM_DAB403_EN_FR.indd 18 11/2/2016 9:49:43 AM11/2/2016 9:49:43 AMFRANÇAIS

MUTE Liste des pièces pour l’installation Connexions Lors de la connexion à un amplificateur extérieur, connectez son fil de masse au châssis de la voiture pour éviter d’endommager l’appareil. Si votre voiture ne possède pas de prise ISO: Nous recommandons d’installer l’appareil en utilisant un harnais de câblage en vente dans le commerce recommandé spécifiquement pour votre voiture et, pour votre sécurité, de laisser ce travail a des professionnels. Consultez votre revendeur autoradio. Broche Couleur et fonction A4 Jaune : Pile

: Commande d’alimentation A7 Rouge : Allumage (ACC) A8 Noir : Connexion à la terre (masse)

: Enceinte arrière (droite)

: Enceinte avant (droite)

: Enceinte avant (gauche)

: Enceinte arrière (gauche)

Connexion des connecteurs ISO sur certaines voitures VW/Audi ou Opel (Vauxhall) Vous aurez peut-être besoin de modifier le câblage du faisceau de fils fourni comme montré sur l’illustration ci-dessous. Appareil Véhicule A7 (Rouge) Câble d’allumage (Rouge) A4 (Jaune) Câblage par défaut Câble de batterie (Jaune) Bleu clair/jaune (Fil de télécommande de volant) À l’adaptateur de télécommande volant Bleu/Blanc

(Fil de commande d’alimentation/ Câble de commande de l’antenne) Marron (Câble de contrôle de la sourdine) À la borne de commande d’alimentation lorsque vous utilisez l’amplificateur de puissance en option, soit à la borne de commande d’antenne du véhicule À la borne qui est mise à la masse lorsque le téléphone sonne ou pendant les conversations ( 15) (Pour connecter au système de navigation Kenwood, reportez-vous à votre manuel de navigation.) Jaune (A4) Rouge (Câble d’allumage) Rouge (A7) Jaune (Câble de batterie) Connecteurs ISO Fusible (10 A) Borne de l’antenne Sortie arrière/caisson de grave INSTALLATION/RACCORDEMENT Si aucune connexion n’est faite, ne laissez pas le câble sortir de la languette. (A) Façade (C) Manchon de montage (B) Plaque d’assemblage (D) Faisceau de fils (E) Clé d’extraction Prise d’antenne DAB ( 5) REMARQUE: La sortie totale pour le fil bleu/blanc (*1) + (*2) est de 12 V 350mA. JS_KWD_KMM_DAB403_EN_FR.indd 19JS_KWD_KMM_DAB403_EN_FR.indd 19 11/2/2016 9:49:44 AM11/2/2016 9:49:44 AMData Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm)
