GEBRUIKSAANWIJZING KMMDAB403 KENWOOD

Lees alvorens dit product in gebruik te nemen deze handleiding door voor een juist gebruik. Het is vooral belangrijk dat u de Waarschuwingen en Voorzorgen in deze handleiding goed doorleest en opvolgt.

Bewaar deze handleiding ter referentie op een veilige en toegankelijke plaats. WAARSCHUWING

Bedien of gebruik geen functies die uw aandacht van de verkeersveiligheid af zou kunnen leiden. Voorzorgen Volume-instelling:

Voorkom ongelukken en stel het volume derhalve zodanig in dat u geluid van buiten nog goed kunt horen.

Verlaag het volume alvorens de weergave van digitale bronnen te starten om beschadiging van de luidsprekers door een plotselinge verhoging van het uitgangsniveau te voorkomen. Algemeen:

Vermijd het gebruik van externe apparatuur indien het de veiligheid tijdens het rijden in gevaar kan brengen.

Maak beslist een back-up van alle belangrijke data. Wij zijn niet aansprakelijk voor het verlies van opgenomen data.

Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.

Afhankelijk van het automerk wordt de antenne automatisch uitgetrokken wanneer u het toestel inschakelt met het antennedraad aangesloten ( 19) . Schakel het toestel uit of zet op STANDBY wanneer u in een garage met een laag plafond parkeert. Meer over deze gebruiksaanwijzing

De bediening wordt voornamelijk uitgelegd met gebruik van de toetsen op het voorpaneel.

Voor de uitleg worden de aanduidingen in het Engels gebruikt. U kunt de taal voor het display veranderen met het [FUNCTION] menu. ( 4)

( XX) verwijst naar verwante uitleg op de aangegeven pagina. ALVORENS GEBRUIK 2 BASISPUNTEN 3 STARTEN 3 1 Kies de displaytaal en annuleer de demonstratie 2 Instellen van de klok en datum 3 Instellen van de basisinstellingen DIGITALE RADIO 5 ANALOGE RADIO 7 USB/iPod/ANDROID 9 AUX 11 AUDIO-INSTELLINGEN 12 DISPLAY-INSTELLINGEN 13

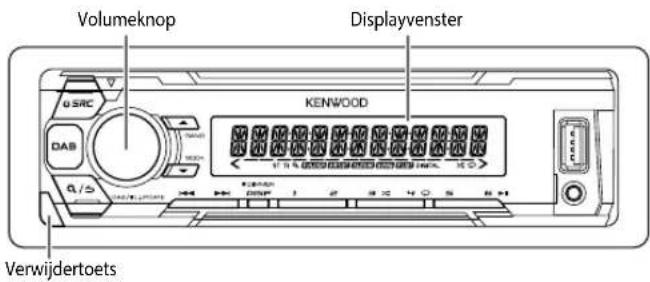

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) BASISPUNTEN Voor het Op het voorpaneel Inschakelen van de stroom Druk op .

Houd even ingedrukt om de stroom uit te schakelen. Instellen van het volume Verdraai de volumeknop. Een bron selecteren Druk herhaaldelijk op . Veranderen van de displayinformatie Druk herhaaldelijk op DISP

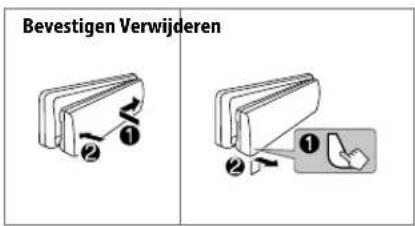

( 16) Voorpaneel Terugstellen Bevestigen Verwijderen Kies de displaytaal en annuleer de demonstratie Na het inschakelen van de stroom (of na het terugstellen van het toestel), toont het display: “SEL LANGUAGE”

“PRESS” “VOLUME KNOB”

1 Draai de volumeknop om [ENG] (Engels), [RUS] (Russisch) of [SPA] (Spaans) te kiezen en druk vervolgens op de knop. [ENG] is de basisinstelling. Het display toont vervolgens: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Druk op de volumeknop. [YES] is de basisinstelling. 3 Druk nogmaals op de volumeknop. “DEMO OFF” verschijnt. Instellen van de klok en datum

Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om [CLOCK] te kiezen en druk vervolgens op de knop. Instellen van de klok 3 Draai de volumeknop om [CLOCK ADJUST] te kiezen en druk vervolgens op de knop. 4 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop. Uur Minuut STARTEN

De door u gemaakte instellingen, uitgezonderd de vastgelegde radiozenders, worden gewist. Volumeknop Verwijdertoets Displayvenster JS_KWD_KMM_DAB403_EN_NL.indd 3JS_KWD_KMM_DAB403_EN_NL.indd 3 1/11/2016 2:01:17 PM1/11/2016 2:01:17 PM4 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) 5 Draai de volumeknop om [CLOCK FORMAT] te kiezen en druk vervolgens op de knop. 6 Draai de volumeknop om [12H]

[24H] te kiezen en druk vervolgens op de knop. Instellen van de datum 7 Draai de volumeknop om [DATE FORMAT] te kiezen en druk vervolgens op de knop. 8 Draai de volumeknop om [DD/MM/YY]

[MM/DD/YY] te kiezen en druk vervolgens op de knop.

Draai de volumeknop om [DATE SET] te kiezen en druk vervolgens op de knop. 10 Draai de volumeknop om de instellingen te maken en druk vervolgens op de knop. Dag Maand Jaar of Maand Dag Jaar 11 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. Instellen van de basisinstellingen

Druk herhaaldelijk op om de STANDBY functie te activeren. 2 Druk op de volumeknop om [FUNCTION] op te roepen. 3 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop. 4 Herhaal stap 3 totdat het gewenste onderdeel is gekozen of geactiveerd. 5 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. Basisinstelling:

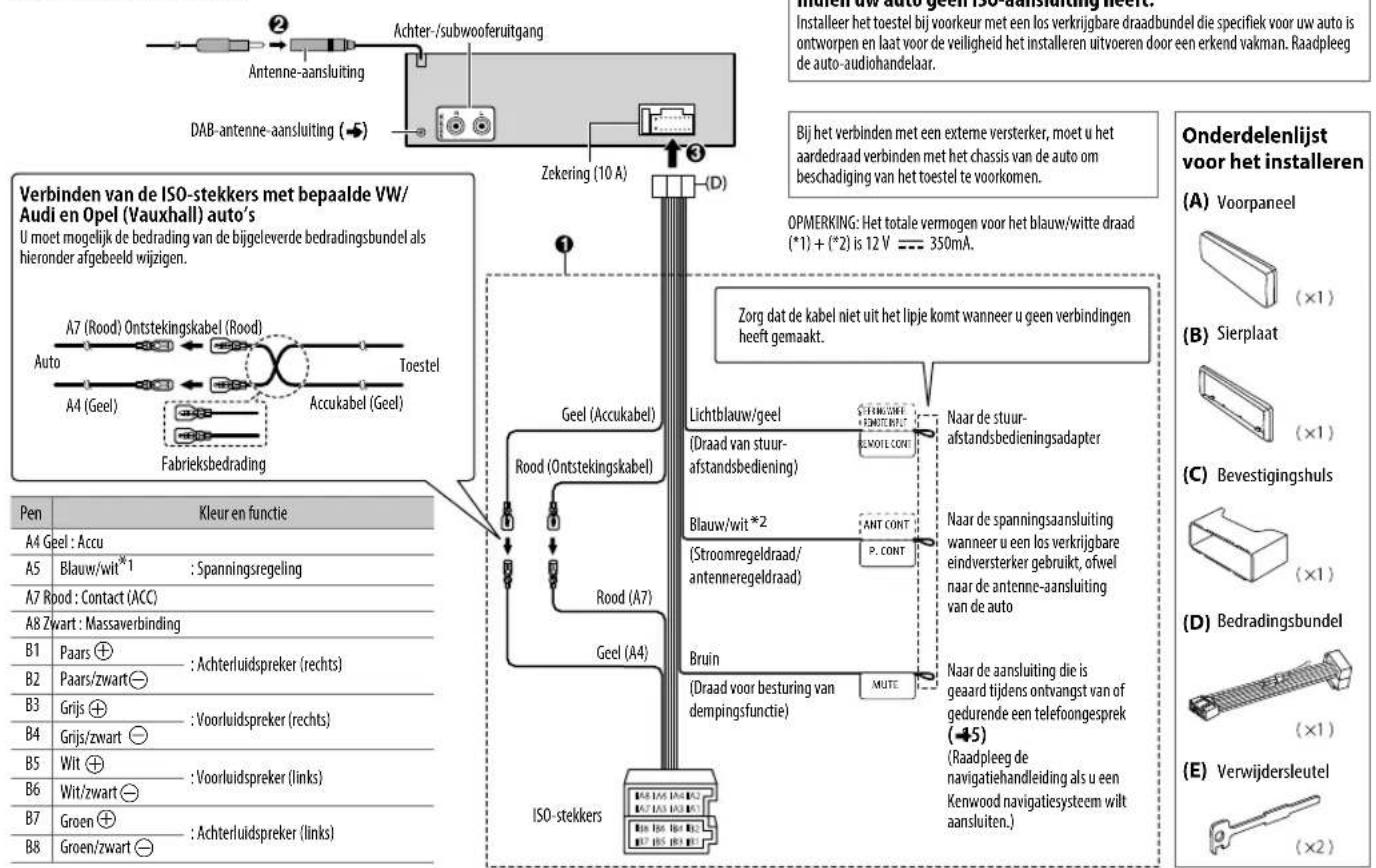

SUB-W : Kiezen of achterluidsprekers of een subwoofer zijn aangesloten met de lijnuitgangsaansluitingen op het achterpaneel (via een externe versterker). ( 19) SP SELECT OFF

OEM : Overeenkomstig het luidsprekerformaat (5-inch of 4-inch, 6×9-inch of 6-inch) of OEM-luidsprekers kiezen voor een optimaal geluid. TUNER SETTING DAB L-BAND

: Ontvangst van L-BAND-ensemble tijdens het ontvangen van digitale audio. ; OFF : Geannuleerd.

: Stroomtoevoer naar de DAB-antenne. Kies bij gebruik van een actieve antenne met booster. ; OFF : Er wordt geen stroom toegevoerd. Een passieve antenne zonder booster wordt gebruikt.

:Vastleggen van een zender onder iedere voorkeurtoets voor iedere golfband (FM1/FM2/FM3/MW/LW/DB1/DB2/DB3).; MIX :Legt een zender (digitale radio of analoge radio) vast onder iedere voorkeurtoets, ongeacht de gekozen golfband. SYSTEM KEY BEEP

:Activeren van AUX als bronkeuze.; OFF :Uitschakelen. ( 11) P-OFF WAIT Alleen mogelijk wanneer de demonstratiefunctie is uitgeschakeld. Instellen van de periode waarna het toestel (wanneer standby geschakeld) ter energiebesparing automatisch wordt uitgeschakeld. 20M : 20 minuten ; 40M : 40 minuten ; 60M : 60minuten; OFF – – – :Geannuleerd

:Geannuleerd (upgraden is niet geactiveerd). Ga voor details aangaande de update van firmware naar <www.kenwood.com/cs/ce/>. CLOCK CLOCK DISPLAY

:De tijd wordt op het display getoond, ook wanneer de stroom is uitgeschakeld.; OFF :Geannuleerd. ENGLISH Kies indien van toepassing de displaytaal voor het [FUNCTION] menu en muziekinformatie. [ENGLISH] is de standaardinstelling

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) DIGITALE RADIO Meer over DAB (Digital Audio Broadcasting) DAB is een van de hedendaagse beschikbare digitale radio- uitzendsystemen. DAB levert een digitale geluidskwaliteit, zonder interferentie en signaalvervorming. DAB kan tevens tekst, beelden en data versturen. In tegenstelling tot FM-uitzendingen waarmee ieder programma op zijn eigen frequentie wordt uitgezonden, combineert DAB diverse programma’s (die we “services” noemen) tot een groep (oftewel een “ensemble”). Het “primaire component” (de hoofdradiozender) wordt soms vergezeld door een “secundair component” die extra programma’s of andere informatie heeft. Voorbereiding: 1 Verbind een DAB-antenne met de DAB-antenne-aansluiting. ( 19) 2 Druk op DAB om DIGITAL AUDIO direct te kiezen. 3 Houd DAB (DAB L. UPDATE) even ingedrukt om de servicelijst bij te werken. “LIST UPDATE” verschijnt en de update start. “UPDATED” verschijnt zodra de update is voltooid. Het updaten duurt ongeveer 3 minuten. Tijdens het updaten kan er geen andere informatie (bijvoorbeeld verkeersinformatie) worden ontvangen.

Annuleren van het updaten van de servicelijst: Houd DAB (DAB L. UPDATE) weer even ingedrukt. Opzoeken van een ensemble

Druk op DAB om DIGITAL AUDIO direct te kiezen. 2 Druk herhaaldelijk op om DB1/DB2/DB3 te kiezen. 3 Houd S/T even ingedrukt om een ensemble op te zoeken. 4 Druk op S/T om een ensemble, service of component voor weergave te kiezen.

Veranderen van de zoekmethode voor S/T : Druk herhaaldelijk op . AUTO1 : Druk op S/T : Kiezen van een ensemble, service of component. Houd S/T even ingedrukt: Automatisch zoeken van een ensemble. AUTO2 : Druk op S/T : Opzoeken van een voorkeurzender. MANUAL : Druk op S/T : Kiezen van een ensemble, service of component. Houd S/T even ingedrukt: Handmatig zoeken van een ensemble.

Opslaan van een service : Houd een van de cijfertoetsen (

Kiezen van een opgeslagen service : Druk op een van de cijfertoetsen (

Kiezen van een service

Druk op DAB om de servicezoekfunctie te activeren. 2 Draai de volumeknop of druk op J/K om een service te kiezen en druk vervolgens op de knop. Druk nogmaals op of DAB om de servicezoekfunctie te annuleren. JS_KWD_KMM_DAB403_EN_NL.indd 5JS_KWD_KMM_DAB403_EN_NL.indd 5 1/11/2016 2:01:17 PM1/11/2016 2:01:17 PM6 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Kiezen van een service met de naam

Druk op DAB om de servicezoekfunctie te activeren. 2 Verdraai de volumeknop snel voor het activeren van de alfabet- zoekfunctie. 3 Draai de volumeknop of druk op S/T om een op te zoeken teken te kiezen. Druk op

om naar de voorgaande/volgende pagina te gaan. 4 Druk op de volumeknop om het zoeken te starten. 5 Draai de volumeknop om een service te kiezen en druk vervolgens op de knop. Druk op om de alfabet-zoekfunctie te annuleren. Overige instellingen

Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. Basisinstelling:

Tijdens het luisteren naar een DAB-bron: Er wordt automatisch omgeschakeld naar een FM-zender die hetzelfde programma uitzendt wanneer het DAB-signaal zwak wordt. Zodra het signaal weer sterk is, wordt naar het DAB-geluid teruggeschakeld. Tijdens het luisteren naar een FM-bron: Er wordt automatisch naar de DIGITAL AUDIO-bron die hetzelfde programma uitzendt overgeschakeld (indien beschikbaar).; OFF :Geannuleerd. TI ON :Het toestel schakelt tijdelijk over naar verkeersinformatie indien beschikbaar (“TI” licht op).; OFF :Geannuleerd. DIGITALE RADIO PTY SEARCH

Draai de volumeknop om een beschikbaar Programmatype te kiezen ( 7) en druk vervolgens op de knop.

Draai de volumeknop om de PTY-taal ( ENGLISH

GERMAN ) te kiezen en druk vervolgens op de knop.

Druk op S / T om het zoeken te starten.

FINANCE : Draai de volumeknop om een keuze te maken en druk vervolgens op de knop.

” verschijnt voor het geactiveerde type mededelingen. Er wordt automatisch van iedere bron overgeschakeld naar digitale radio-ensembles die een mededeling van het geactiveerde type uitzenden.

Er kunnen tegelijkertijd meerdere types voor mededelingen worden geactiveerd.

:De DAB-servicelijst wordt automatisch bijgewerkt wanneer de stroom is ingeschakeld.; MANUAL :De DAB-servicelijst wordt bijgewerkt door DAB (DAB L. UPDATE) ingedrukt te houden. PTY WATCH

Draai de volumeknop om een beschikbaar Programmatype te kiezen en druk vervolgens

Er wordt automatisch van iedere bron overgeschakeld naar digitale radio-ensembles die een programma van het geselecteerde type uitzenden. Programmatype: NEWS

(lichte muziek), CLASSICS

(overige muziek), WEATHER

(folkmuziek), DOCUMENT OFF

Druk op de volumeknop om de PTY-taalkeuze te activeren.

Draai de volumeknop om de PTY-taal ( ENGLISH

GERMAN ) te kiezen en druk vervolgens op de knop.

:Activeer de Soft-Link-functie om naar een alternatieve service te schakelen die een ander audioprogramma dan het huidige audioprogramma heeft.; OFF :Uitgeschakeld. NEDERLANDS JS_KWD_KMM_DAB403_EN_NL.indd 6JS_KWD_KMM_DAB403_EN_NL.indd 6 1/11/2016 2:01:18 PM1/11/2016 2:01:18 PMNEDERLANDS

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Opzoeken van een zender

Druk herhaaldelijk op om TUNER te kiezen. 2 Druk herhaaldelijk op om FM1/FM2/FM3/MW/LW te kiezen. 3 Druk op S/T om een zender op te zoeken.

Veranderen van de zoekmethode voor S/T : Druk herhaaldelijk op

AUTO1 : Automatisch opzoeken van een zender. AUTO2 : Opzoeken van een voorkeurzender. MANUAL : Handmatig zoeken naar een zender.

Opslaan van een zender : Houd een van de cijfertoetsen (

Kiezen van een opgeslagen zender : Druk op een van de cijfertoetsen (

Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om een onderdeel te kiezen ( 8) en druk vervolgens op de knop. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. ANALOGE RADIO CLOCK TIME SYNC

:De tijd van het toestel wordt gelijkgesteld aan de tijd van het digitale radiosignaal.; OFF :Geannuleerd. Beschikbare programmatypes voor [PTY SEARCH] SPEECH

POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS

OTHER M (overige muziek), JAZZ

FOLK M (folkmuziek) Het toestel zoekt naar het programmatype van de categorie van [SPEECH]

Wanneer het volume wordt aangepast tijdens het ontvangen van verkeersinformatie, een mededeling, noodbericht of nieuwsuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wanneer later weer verkeersinformatie, een mededeling, noodbericht of nieuwsuitzending wordt ontvangen. DIGITALE RADIO JS_KWD_KMM_DAB403_EN_NL.indd 7JS_KWD_KMM_DAB403_EN_NL.indd 7 1/11/2016 2:01:18 PM1/11/2016 2:01:18 PM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ANALOGE RADIO Basisinstelling:

: Opzoeken van uitsluitend zenders met een goede ontvangst. ; OFF : Geannuleerd.

De gemaakte instellingen zijn alleen van toepassing op de gekozen bron/zender. Nadat u van bron/ zender verandert, moet u de instellingen opnieuw maken. AUTO MEMORY YES :Automatisch opslaan van 6 zenders met een goede ontvangst.;

Alleen kiesbaar indien [NORMAL] is gekozen voor [PRESET TYPE]

:Verbeteren van de FM-ontvangst (maar het stereo-effect gaat verloren).; OFF :Geannuleerd.

: Het toestel schakelt tijdelijk naar het nieuwsprogramma over indien beschikbaar. ; OFF : Geannuleerd. REGIONAL ON : Overschakelen naar een andere zender in een bepaalde regio met gebruik van “AF”.; OFF :Geannuleerd.

: Automatisch opzoeken van een andere zender die hetzelfde programma in hetzelfde Radio Data System netwerk uitzendt maar met een betere ontvangst indien de ontvangst van de huidige zender slecht is.; OFF :Geannuleerd.

:Het toestel schakelt tijdelijk over naar verkeersinformatie indien beschikbaar (“TI” licht op).; OFF :Geannuleerd.

[TI] van de MW/LW-band wordt uitsluitend geactiveerd voor een DIGITAL AUDIO-bron. PTY SEARCH

Draai de volumeknop om een beschikbaar Programmatype te kiezen. (Zie het volgende.)

Draai de volumeknop om de PTY-taal ( ENGLISH

GERMAN ) te kiezen en druk vervolgens op de knop.

Druk op S / T om het zoeken te starten. Beschikbare programmatypes voor [PTY SEARCH] SPEECH

POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS

OTHER M (overige muziek), JAZZ

FOLK M (folkmuziek) Het toestel zoekt naar het programmatype van de categorie van [SPEECH]

[PTY SEARCH] kan alleen worden gekozen met golfbanden FM1/FM2/FM3.

Wanneer het volume wordt aangepast tijdens het ontvangen van verkeersinformatie of nieuwsuitzending, wordt het aangepaste volume automatisch opgeslagen. Dit volume wordt ingesteld wanneer later weer verkeersinformatie of nieuwsuitzending wordt ontvangen. NEDERLANDS JS_KWD_KMM_DAB403_EN_NL.indd 8JS_KWD_KMM_DAB403_EN_NL.indd 8 1/11/2016 2:01:18 PM1/11/2016 2:01:18 PMNEDERLANDS

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) USB/iPod/ANDROID Starten van de weergave De bron verandert automatisch en de weergave start. Voor het Op het voorpaneel Weergave/pauze Druk op

Snel achterwaarts/ voorwaarts

Houd S/T even ingedrukt. Kiezen van een bestand Druk op S/T. Kiezen van een map

Druk op J/K. Afspelen herhalen

Druk herhaaldelijk op . FILE REPEAT

Druk herhaaldelijk op . FOLDER RANDOM

Indien verbonden met een Android apparaat verschijnt “Press [VIEW] to install KENWOOD MUSIC PLAY APP”. Volg de aanwijzingen voor het installeren van de app. U kunt tevens de laatste versie van de app KENWOOD MUSIC PLAY op uw Android apparaat installeren alvorens de verbinding te maken. Ga voor meer informatie naar <www.kenwood.com/cs/ce/>.

Voor de ANDROID: Alleen mogelijk wanneer [BROWSE MODE] is gekozen. ( 10)

Alleen voor MP3/WMA/WAV/FLAC-bestanden. Werkt niet voor een iPod/ANDROID.

Voor de iPod/ANDROID: Alleen mogelijk wanneer [MODE OFF]

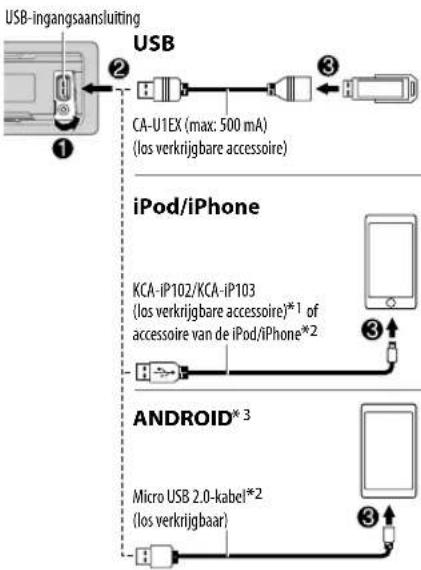

Alleen voor MP3/WMA/WAV/FLAC-bestanden. USB-ingangsaansluiting CA-U1EX (max: 500mA) (los verkrijgbare accessoire) Micro USB 2.0-kabel

(los verkrijgbaar) KCA-iP102/KCA-iP103 (los verkrijgbare accessoire)

Laat de kabel wanneer niet in gebruik niet in de auto achter. JS_KWD_KMM_DAB403_EN_NL.indd 9JS_KWD_KMM_DAB403_EN_NL.indd 9 1/11/2016 2:01:18 PM1/11/2016 2:01:18 PM10 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) USB/iPod/ANDROID Selecteer de bedieningsfunctie Druk met iPod als bron gekozen herhaaldelijk op 5. MODE ON : Regel de iPod met de iPod

Weergave/pauze, verspringen, snel-voorwaarts of achterwaarts verplaatsen in bestanden is nog mogelijk met dit toestel. MODE OFF : Regel de iPod met dit toestel. Druk met ANDROID als bron gekozen herhaaldelijk op 5. BROWSE MODE : Bedien het Android apparaat met dit toestel via de KENWOOD MUSIC PLAY app die op het Android apparaat is geïnstalleerd. HAND MODE : Bedien het Android apparaat met het Android apparaat middels een andere mediaspeler-app die op het Android apparaat is geïnstalleerd. Weergave/pauze en verspringen van bestanden kan nog wel worden uitgevoerd via dit toestel. Selecteer het muziekstation Druk met USB als bron gekozen herhaaldelijk op 5. De in de volgende drive opgeslagen nummers worden afgespeeld.

Geselecteerde interne of externe geheugen van een smartphone (massa-opslagklasse).

Geselecteerde station van een apparaat met meerdere stations. Kies een bestand uit een map/lijst Voor iPod/ANDROID alleen van toepassing wanneer [MODE OFF]

gekozen. 1 Druk op . 2 Draai de volumeknop om een map/lijst te kiezen en druk vervolgens op de knop. 3 Draai de volumeknop om een bestand te kiezen en druk vervolgens op de knop. Snelzoeken (alleen van toepassing op USB en ANDROID bronnen) U kunt indien u veel bestanden heeft, snel het gewenste bestand opzoeken. Draai de volumeknop snel om de lijst snel te doorlopen. Verspringen en zoeken (alleen van toepassing op iPod en ANDROID bronnen) Druk op S/T om met een vooraf ingestelde zoekratio te zoeken. ( 11, [SKIP SEARCH])

even ingedrukt te houden, wordt met een ratio van 10

gezocht. Zoeken op alfabet (alleen van toepassing op iPod en ANDROID bronnen) U kunt een bestand ook aan de hand van de eerste letter of teken van de naam opzoeken. Voor iPod bron 1 Verdraai de volumeknop snel voor het activeren van zoeken met tekens. 2 Draai de volumeknop om het teken te kiezen.

• Als u wilt zoeken naar een ander teken dan A tot Z en 0 tot 9, kiest u “

3 Druk op S/T om de invoerpositie te veranderen.

• U kunt maximaal 3 tekens (letters) invoeren. 4 Druk op de volumeknop om het zoeken te starten. Voor ANDROID bron 1 Druk op J/K om het zoeken met tekens te activeren. 2 Draai de volumeknop om het teken te kiezen. ^A^ : Hoofdletters (A tot Z) _A_ : Kleine letters (a tot z)

: Andere tekens dan A tot Z en 0 tot 9 3 Druk op de volumeknop om het zoeken te starten.

om weer terug naar de basismap/het eerste bestand/het eerste menu te gaan.

Druk op om naar het voorgaande instelonderdeel terug te keren.

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) USB/iPod/ANDROID Luisteren naar TuneIn Radio/TuneIn Radio Pro/Aupeo Voor het luisteren naar TuneIn Radio, TuneIn Radio Pro of Aupeo moet u de iPod/iPhone met de USB-ingangsaansluiting van het toestel verbinden.

Het toestel geeft het geluid van deze apps weer. Overige instellingen

Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd. 4 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. Basisinstelling:

:Het volgende station ( [DRIVE 1] tot [DRIVE 5] ) wordt automatisch gekozen en de weergave start. Herhaal stappen

om de volgende drives te kiezen. SKIP SEARCH 0.5%

10% : Bij het luisteren naar een iPod of ANDROID bron, kunt u de zoekratio voor het totaal aantal bestanden kiezen. Voorbereiding: Kies [ON] voor [BUILT-IN AUX]

Verbind een draagbare audiospeler (los verkrijgbaar).

2 Druk herhaaldelijk op om AUX te kiezen. 3 Schakel de draagbare audiospeler in en start de weergave. Instellen van de AUX-naam Tijdens het luisteren naar een draagbare audiospeler die met het toestel is verbonden... 1 Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om [SYSTEM] te kiezen en druk vervolgens op de knop. 3 Draai de volumeknop om

te kiezen en druk vervolgens op de knop. 4 Draai de volumeknop om een onderdeel te kiezen en druk vervolgens op de knop. AUX (basisinstelling)/ DVD

5 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. AUX Aux-ingangsaansluiting Draagbare audiospeler 3,5mm stereo-ministekker, “L”-vormig (los verkrijgbaar) JS_KWD_KMM_DAB403_EN_NL.indd 11JS_KWD_KMM_DAB403_EN_NL.indd 11 1/11/2016 2:01:18 PM1/11/2016 2:01:18 PM12 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Tijdens het luisteren naar een bron... 1 Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen of geactiveerd. 4 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. Basisinstelling:

Instellen van het subwooferuitgangsniveau. BASS LEVEL –8 tot

Instellen van het vast te leggen niveau voor iedere bron. (Kies alvorens de instelling te maken eerst de gewenste bron.) MID LEVEL –8 tot

EQ PRO (Deze instelling wordt onder [USER] vastgelegd.)

: Kiezen van de middenfrequentie. BASS LEVEL –8 tot

):Instellen van het niveau.

:Instellen van de kwaliteitsfactor.

:Activeren van verlengde lage tonen.; OFF :Geannuleerd.

2.5KHZ :Kiezen van de middenfrequentie. MID LEVEL –8 tot

):Instellen van het niveau.

:Instellen van de kwaliteitsfactor.

):Instellen van het niveau. AUDIO-INSTELLINGEN

USER :Kiezen van een geschikte, vooringestelde equalizer voor het muziekgenre. (Kies [USER] voor gebruik van de instellingen die met [EQ PRO] zijn gemaakt.) [DRIVE EQ] is een vooraf ingestelde equalizer waarmee het geluid van buiten de auto of het geluid van de banden wordt gereduceerd.

LV3 :Kiezen van het gewenste versterkingsniveau voor de lage tonen.; OFF :Geannuleerd. LOUDNESS LV1

LV2 :Selecteren van de gewenste lage en hoge frequenties voor een goed- gebalanceerd geluid bij een laag volumeniveau.; OFF :Geannuleerd.

:Activeren van de subwooferuitgang.; OFF :Geannuleerd.

LPF SUBWOOFER THROUGH

:Alle signalen worden naar de subwoofer gestuurd.; 85HZ

160HZ :Audiosignalen met lagere frequenties dan 85Hz/120Hz/160Hz worden naar de subwoofer gestuurd.

(180°)/ NORMAL (0°):Kiezen van de fase van de subwoofer in overeenstemming met de luidsprekeruitgang voor een optimaal geluid. (Alleen kiesbaar indien een andere instelling dan [THROUGH] is gekozen voor [LPF SUBWOOFER]

):Instellen van het balans tussen de achter- en voorluidspreker. BALANCE L15 tot R15

):Instellen van de weergavebalans tussen de linker- en rechterluidspreker. VOLUME OFFSET Voor de AUX:

) ; Voor overige bronnen:

:Leg het basisvolumeniveau voor iedere bron vast. (Kies alvorens de instelling te maken eerst de gewenste bron.) SOUND RECNSTR (Geluidreconstructie)

:Er wordt een compensatie voor de hoge frequentiecomponenten gemaakt en de verhogingstijd van de golfvorming die met het comprimeren van audiodata verloren gaat wordt hersteld voor een realistisch geluid.; OFF :Geannuleerd.

Nadat u [DIMMER TIME] heeft ingesteld, wordt de instelling geannuleerd wanneer u deze toets indrukt. Overige instellingen

Druk op de volumeknop om [FUNCTION] op te roepen. 2 Draai de volumeknop om een onderdeel te kiezen (zie de volgende tabel) en druk vervolgens op de knop. 3 Herhaal stap 2 totdat het gewenste onderdeel is gekozen/geactiveerd of volg de aanwijzingen voor het geselecteerde onderdeel. 4 Houd even ingedrukt om te voltooien. Druk op om naar het voorgaande instelonderdeel terug te keren. Basisinstelling:

DISPLAY DIMMER De verlichting wordt gedimd.

:De dimmer wordt ingeschakeld.; OFF :Geannuleerd. DIMMER TIME :Stel de start- en stoptijd voor de dimmer in.

Draai de volumeknop om de [ON] tijd in te stellen en druk vervolgens op de knop.

Draai de volumeknop om de [OFF] tijd in te stellen en druk vervolgens op de knop. (Basisinstelling: [ON]

: Kiezen van het gewenste helderheidsniveau voor de displayverlichting.

ONCE :Kiezen voor het automatisch rollen van display-informatie of slechts éénmaal rollen.; OFF :Geannuleerd.

DISPLAY-INSTELLINGEN OPLOSSEN VAN PROBLEMEN

Symptoom Oplossing Algemeen Geen geluid.

Stel het volume op het optimale niveau in.

PWR ON” verschijnt. Schakel de stroom uit en controleer of de aansluitingen van de luidsprekerdraden goed zijn geïsoleerd. Schakel de stroom weer in.

“PROTECTING SEND SERVICE”

verschijnt. Breng het toestel naar de dichtstbijzijnde reparatieservice.

Het toestel schakelt niet in.

Informatie op het display is verkeerd. Reinig de aansluitingen. ( 15) Receiver werkt helemaal niet. Stel het toestel terug. ( 3) Digitale Radio DAB-ontvangst is slecht. Controleer of [ON] is gekozen voor

[OFF] indien u een passieve antenne (zonder booster) gebruikt. ( 4)

Ontvangst van radio-uitzendingen is slecht.

Symptoom Oplossing USB/iPod “READING” blijft knipperen. Gebruik niet te veel lagen en mappen. Verstreken tijd is niet correct. Dit wordt veroorzaakt door de manier hoe bestanden zijn opgenomen. Juiste tekens worden niet getoond (bijv. albumnaam).

Dit toestel kan uitsluitend hoofdletters, cijfers en een beperkt aantal symbolen tonen.

Afhankelijk van de gekozen displaytaal ( 4) , worden bepaalde tekens mogelijk niet juist getoond. “NA FILE” Controleer dat de media geschikte audiobestanden heeft. ( 15) “READ ERROR” Kopieer de bestanden en mappen opnieuw op het USB-apparaat. Indien het probleem hierdoor niet werd opgelost, stel dan het USB-apparaat terug of gebruik een ander USB-apparaat. “NO DEVICE” Sluit een USB-apparaat aan en verander de bron opnieuw in USB. “COPY PRO” Er werd een bestand afgespeeld dat tegen kopiëren is beveiligd. “NA DEVICE” Verbind een geschikt USB-apparaat en controleer de verbindingen. “NO MUSIC” Verbind een USB-apparaat dat afspeelbare audiobestanden heeft. “iPod ERROR”

Geen geluid tijdens weergave.

Geluid wordt alleen via Android apparaat uitgestuurd.

Verbind het Android apparaat opnieuw.

Met [HAND MODE] , start u een mediaplayerapp op het Android apparaat en start u vervolgens de weergave.

Met [HAND MODE] , start u de huidige mediaplayerapp opnieuw of gebruikt u een andere mediaplayerapp.

Start het Android apparaat opnieuw op.

Indien het probleem nog niet is opgelost, kan het Android apparaat het audiosignaal niet naar het toestel leiden. ( 15) Weergave is onmogelijk met [BROWSE MODE]

Controleer of de app KENWOOD MUSIC PLAY APP op het Android apparaat is geïnstalleerd. ( 9)

Verbind het Android apparaat opnieuw en kies de juiste bedieningsfunctie.

Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. ( 15) “NO DEVICE” of “READING” blijft knipperen.

Schakel de opties van de fabrikant op het Android apparaat uit.

Verbind het Android apparaat opnieuw.

Indien het probleem nog niet is opgelost, ondersteunt het aangesloten Android apparaat [BROWSE MODE] niet. ( 15) Weergave wordt onderbroken of het geluid slaat over. Schakel de energiebesparingsfunctie op het Android apparaat uit. “ANDROID ERROR”/ “NADEVICE”

Verbind het Android apparaat opnieuw.

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Onderhoud Reinigen van het toestel Verwijder vuil van het voorpaneel met een droge siliconen of zachte doek. Reinigen van de aansluitingen Verwijder het voorpaneel en reinig de aansluitingen voorzichtig met een katoenen wattestokje en let op dat u de aansluitingen niet beschadigt. Meer informatie Voor de : – Een lijst met de laatste firmware-updates en compatibele onderdelen – Andere actuele informatie Ga naar <www.kenwood.com/cs/ce/>. Afspeelbare bestanden

Afspeelbaar audiobestand voor USB-massaopslagklasse-apparaat: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

Bestandssysteem van afspeelbaar USB-apparaat: FAT12, FAT16, FAT32 Zelfs als de audiobestanden aan de bovenstaande normen voldoen, kunnen zij mogelijk niet worden afgespeeld, afhankelijk van het soort media of apparaat en de omstandigheden.

Ga voor gedetailleerde informatie en opmerkingen over afspeelbare audiobestanden naar <www.kenwood.com/cs/ce/audiofile/>. Meer over USB-apparaten

U kunt geen USB-apparaat via een USB-hub verbinden.

Het verbinden met een kabel die langer dan 5 m is, kan abnormale weergave tot gevolg hebben.

Dit toestel herkent geen USB-apparaat dat een ander voltage dan 5 V heeft en 1 A overschrijdt. TER REFERENTIE Aansluiting (op de achterkant van het voorpaneel) Meer over iPod/iPhone Made for

U kunt de iPod niet bedienen wanneer “KENWOOD” of “ ” op de iPod wordt weergegeven.

Afhankelijk van de versie van het besturingssysteem van de iPod/iPhone, werken bepaalde functies mogelijk niet met dit toestel. Meer over Android apparaten

Dit toestel ondersteunt Android OS 4.1 en hoger.

Bepaalde Android apparaten (met OS 4.1 en hoger) ondersteunen Android Open Accessory (AOA) 2.0 mogelijk niet volledig.

Indien het Android apparaat zowel massa-opslagklasseapparatuur als AOA 2.0 ondersteunt, geeft dit toestel altijd voorrang aan weergave via AOA 2.0. Dempen van het geluid bij ontvangst van een telefoontje Verbind de MUTE draad middels een los verkrijgbare telefoonaccessoire met uw telefoon. ( 19) Als een telefoongesprek binnenkomt, verschijnt “CALL”. (Het audiosysteem wordt in de pauzestand gezet.)

Druk op om het geluid van het audiosysteem te beluisteren tijdens een telefoongesprek. “CALL” verdwijnt en de weergave van het audiosysteem wordt voortgezet. “CALL” verdwijnt wanneer u het gesprek stopt. (De weergave van het audiosysteem wordt hervat.) JS_KWD_KMM_DAB403_EN_NL.indd 15JS_KWD_KMM_DAB403_EN_NL.indd 15 1/11/2016 2:01:19 PM1/11/2016 2:01:19 PM16 Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Veranderen van de displayinformatie Door iedere druk op DISP verandert de display-informatie.

Indien er geen informatie beschikbaar is of niet is opgenomen, verschijnt “NO TEXT”, “NO INFO” of een andere melding (bijvoorbeeld zendernaam, weergavetijd). Bronnaam Display-informatie STANDBY Bronnaam Klok (terug naar het begin) DIGITAL AUDIO Servicelabel Ensemblelabel Dynamisch label Titel/Artiest Volgend programma Signaalniveau Klok (terug naar het begin) TUNER Frequentie Klok (terug naar het begin) (Alleen voor FM Radio Data Systeem-zenders) Zendernaam Radiotekst Radiotekst+ Titel/Artiest Frequentie Klok (terug naar het begin) USB (Voor een MP3/WMA/WAV/FLAC-bestand) Muziektitel/Artiest Albumtitel/Artiest Naam van map Naam van bestand Weergavetijd Klok (terug naar het begin) iPod of ANDROID Indien [MODE OFF]

[BROWSE MODE] is gekozen. ( 10) Muziektitel/Artiest Albumtitel/Artiest Weergavetijd Klok (terug naar het begin) AUX Bronnaam Klok (terug naar het begin)

Dit toestel kan uitsluitend worden gebruikt in een auto met 12 Volt gelijkstroom, negatieve aarding.

Ontkoppel de negatieve pool van de accu alvorens te verbinden en monteren.

Voorkom kortsluiting en sluit derhalve het accudraad (geel) en ontstekingsdraad (rood) niet op het autochassis of de aardedraad (zwart) aan.

Isoleer niet-aangesloten draden met isolatieband om kortsluiting te voorkomen.

Aard dit toestel beslist op het autochassis na het monteren. Voorzorgen

Laat het monteren en verbinden voor de veiligheid door een vakman uitvoeren. Raadpleeg de auto-audiohandelaar.

Installeer dit toestel in de console van uw voertuig. Raak de metalen onderdelen van dit toestel niet aan tijdens en kort na het gebruik. Metalen onderdelen zoals de warmteafvoer en behuizing worden heet.

draden van de luidspreker niet met het autochassis, aardedraad (zwart) en sluit niet in serie aan.

Monteer het toestel met een kleinere hoek dan 30º.

Indien de bedradingsbundel van uw auto geen ontstekingsaansluiting heeft, moet u het ontstekingsdraad (rood) van de aansluiting verbinden met de aansluiting op de zekeringbox van de auto die 12 Volt levert en door de contactsleutel wordt in- en uitgeschakeld.

Houd alle kabels en draden uit de buurt van metalen onderdelen die warmte afgeven.

Controleer na het installeren van het toestel of de remlichten, richtingaanwijzers, ruitenwissers enz. van de auto juist functioneren.

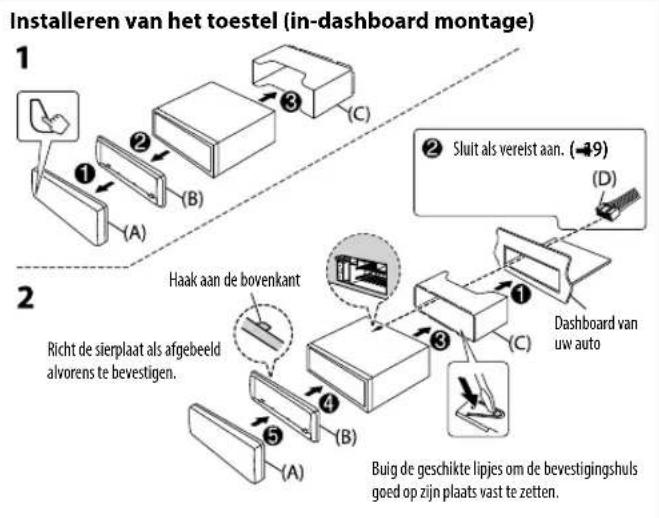

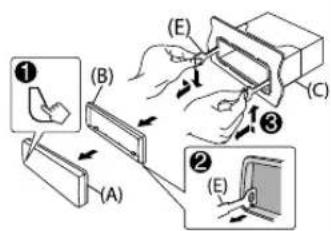

Als de zekering is doorgebrand, controleer dan eerst of de draden niet het autochassis raken en vervang vervolgens de oude zekering door een nieuwe met dezelfde stroomsterkte. Basisprocedure 1 Haal de sleutel uit het contactslot en ontkoppel vervolgens de [ aansluiting van de auto-accu. 2 Verbind de draden juist. Zie “Verbinden van draden”. ( 19) 3 Installeer het toestel in de auto. Zie “Installeren van het toestel (in-dashboard montage)”. 4 Verbind de [ aansluiting van de auto-accu. 5 Stel het toestel terug. ( 3) Sluit als vereist aan. ( 19) Dashboard van uw auto Buig de geschikte lipjes om de bevestigingshuls goed op zijn plaats vast te zetten. Verwijderen van het toestel 1 Verwijder het voorpaneel. 2 Haak de aanslagpen op de verwijdersleutels in de gaten aan beide kanten van de sierplaat en trek naar u toe. 3 Steek de verwijdersleutels diep in de uitsparingen aan iedere kant en volg dan de pijlen zoals in de afbeelding wordt getoond. Installeren van het toestel (in-dashboard montage) Haak aan de bovenkant Richt de sierplaat als afgebeeld alvorens te bevestigen. INSTALLEREN/VERBINDEN NEDERLANDS JS_KWD_KMM_DAB403_EN_NL.indd 18JS_KWD_KMM_DAB403_EN_NL.indd 18 1/11/2016 2:01:20 PM1/11/2016 2:01:20 PMNEDERLANDS

MUTE Onderdelenlijst voor het installeren Verbinden van draden Bij het verbinden met een externe versterker, moet u het aardedraad verbinden met het chassis van de auto om beschadiging van het toestel te voorkomen. Indien uw auto geen ISO-aansluiting heeft: Installeer het toestel bij voorkeur met een los verkrijgbare draadbundel die specifiek voor uw auto is ontworpen en laat voor de veiligheid het installeren uitvoeren door een erkend vakman. Raadpleeg de auto-audiohandelaar. Pen Kleur en functie A4 Geel : Accu

: Voorluidspreker (rechts)

Verbinden van de ISO-stekkers met bepaalde VW/ Audi en Opel (Vauxhall) auto’s U moet mogelijk de bedrading van de bijgeleverde bedradingsbundel als hieronder afgebeeld wijzigen. Toestel Auto A7 (Rood) Ontstekingskabel (Rood) A4 (Geel) Fabrieksbedrading Accukabel (Geel) Lichtblauw/geel (Draad van stuur- afstandsbediening) Naar de stuur- afstandsbedieningsadapter Blauw/wit

(Stroomregeldraad/ antenneregeldraad) Bruin (Draad voor besturing van dempingsfunctie) Naar de spanningsaansluiting wanneer u een los verkrijgbare eindversterker gebruikt, ofwel naar de antenne-aansluiting van de auto Naar de aansluiting die is geaard tijdens ontvangst van of gedurende een telefoongesprek ( 15) (Raadpleeg de navigatiehandleiding als u een Kenwood navigatiesysteem wilt aansluiten.) Geel (A4) Rood (Ontstekingskabel) Rood (A7) Geel (Accukabel) ISO-stekkers Zekering (10 A) Antenne-aansluiting Achter-/subwooferuitgang INSTALLEREN/VERBINDEN Zorg dat de kabel niet uit het lipje komt wanneer u geen verbindingen heeft gemaakt. (A) Voorpaneel (C) Bevestigingshuls (B) Sierplaat (D) Bedradingsbundel (E) Verwijdersleutel DAB-antenne-aansluiting ( 5) OPMERKING: Het totale vermogen voor het blauw/witte draad (*1) + (*2) is 12 V 350mA. JS_KWD_KMM_DAB403_EN_NL.indd 19JS_KWD_KMM_DAB403_EN_NL.indd 19 1/11/2016 2:01:20 PM1/11/2016 2:01:20 PMData Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm)
