| Type de produit | Microphone électrostatique à gradient de pression, à diaphragme back electret de 2/3" |
| Marque | AKG |
| Modèle | P120 |
| Diagramme polaire | Cardioïde |
| Réponse en fréquence | 20 Hz à 20 kHz |
| Sensibilité | 24 mV/Pa (-32,5 dBV) |
| Impédance électrique | ≤ 200 ohms |
| Impédance de charge recommandée | ≥ 1000 ohms |
| Niveau de bruit équivalent | 19 dB(A) selon CEI 60268-4 |
| Rapport signal/bruit | 75 dB(A) à 1 Pa |
| Niveau maximal de pression sonore (DHT 0,5 %) | 130 / 150 dB SPL (0 / -20 dB pré-atténuateur) |
| Alimentation | Alimentation fantôme 48 V ±4 V selon CEI 61938 |
| Consommation électrique | ≤ 3 mA |
| Connecteur | XLR 3 points mâle (broche 2 chaud) |
| Filtre coupe-bas | 300 Hz, 6 dB/octave |
| Pré-atténuateur commutable | -20 dB |
| Dimensions (diamètre) | 54 mm |
| Dimensions (longueur) | 165 mm |
| Poids net | 455 g |
| Plage de température | -10 °C à +60 °C |
| Matériau du corps | Métallique, grille avant robuste |
| Accessoires inclus | Microphone, adaptateur pour pied |
| Entretien et nettoyage | Chiffon légèrement humide, éviter l'humidité excessive |
| Sécurité | Vérifier que l'appareil connecté possède une prise de terre de sécurité |
FOIRE AUX QUESTIONS - P120 AKG
Questions des utilisateurs sur P120 AKG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice P120 - AKG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil P120 de la marque AKG.
MODE D'EMPLOI P120 AKG
Veuillez dire cette notice avant d'utiliser le système!
MODO DE EMPLEO. 32
1 Sécurité et environnement 23
Environnement 23
2 Description 24
Introduction 24
Furniture 24
Accessoires en option 24
Description succincte 24
Charakteristiques 25
3 Connexion 26
Généralités 26
Brochage 26
Comment connecter le microphone. 26
4 Utilisation 27
Instructions relatives au fonctionnement 27
5 Nettoyage 28
Microphone 28
6 Elimination des erreurs 29
7 Caracteristiques techniques. 30
P120 30
P220 31

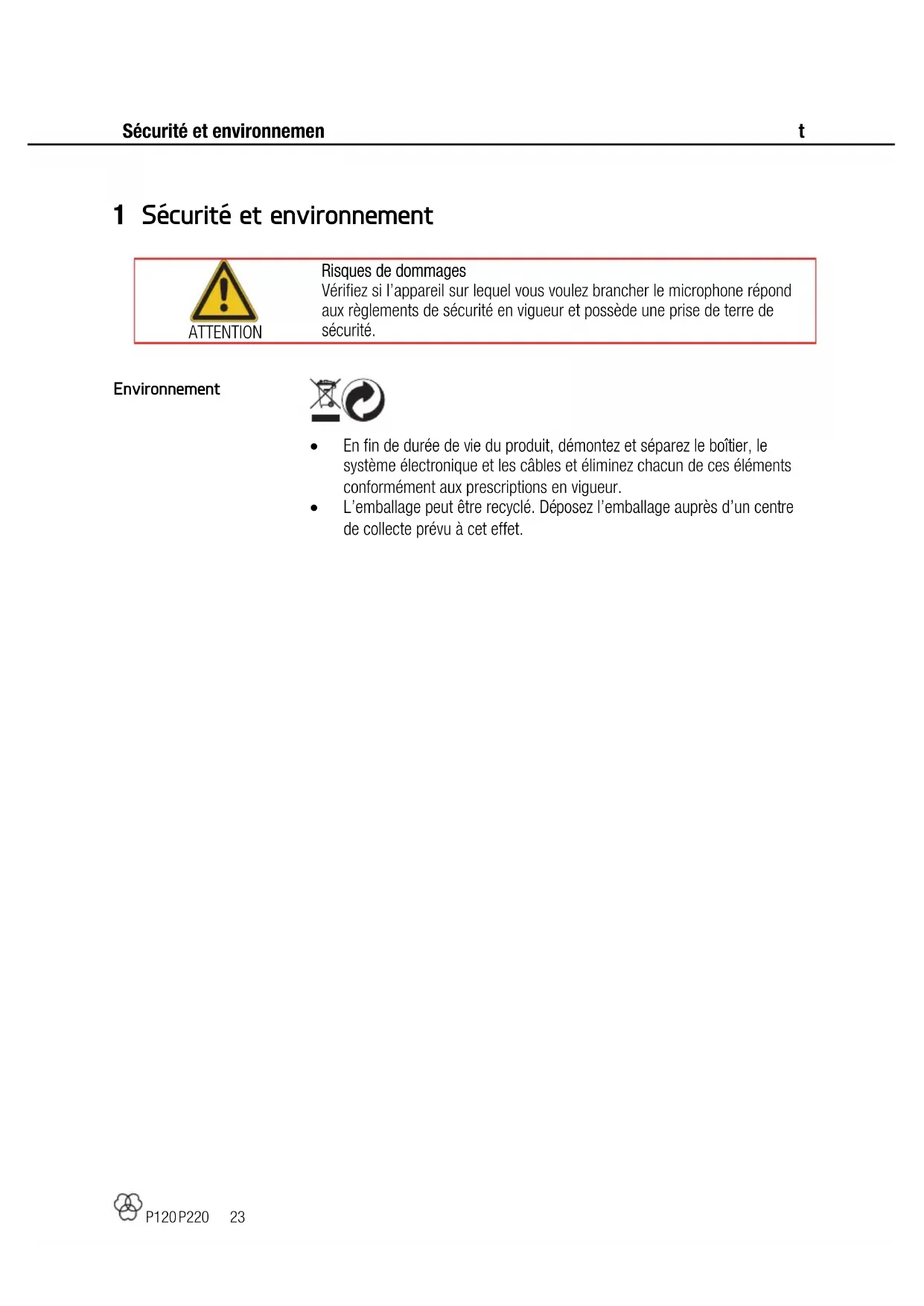

1 Sécurité et environnement
Risques de dommages
Vérifiez si l'appareil sur lequel vous pouze brancher le microphone répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité.
Environnement
- En fin de durée de vie du produit, démonze et séparez le boitier, le système électronique et les cables et eliminez chacun de ces éléments conformément aux prescriptions en viqueur.
L'emballage peut être recyclé. Déposez l'emballage auprès d'un centre de collecte prévu à cet effet.
2 Description
| Introduction | Merci d'avoir choisi un produit AKG. Lizez attentivement et en entier le mode d'emploi avant d'utiliser l'appareil. Conservez le mode d'emploi en lieu sur pour toute référence future. Nous vous souhaitons beaucoup d'amusement et beaucoup de succès ! |
| Furniture | P120: • Microphone • Adaptateur pour pied |
| P220: • Microphone • Spider • Malette | |
| Vérifiez que l'emballage contient bien tous les composants du votre système. En cas de composant manquant, contactez votre revendeur AKG. | |
| Accessoires en option | • Filtre anti-pop PF80 • Pied ST305 • Ecran antivent W4000 |
| Description succincte | Les P120 et P220 sont des microphones electrostatiques, particulièrement robustes, qui répondent en même temps aux critères de qualité extrémement stricts valables pour tous les autres produits AKG. Le P120 possède un diaphragme back electret de 2/3" (17 mm environ). Le P220 est un micro statique vérable à grand diaphragme de 1" (25 mm). Conçus sur la base du savoir-faire accumulé par AKG pendant des dizaines d'années et du feedback provenant d'ingénieurs du son du monde entier, qui utilisent quotidiennement les micros de studio AKG, ces microphones universels font entre la qualité studio d'AKG dans l'univers de l'enregistrement, du son 'live' et de la radiodiffusion. |
Caracteristiques
Les P120 e P220 possèdent les caractéristiques communes suivantes :
- Diagramme polaire cardioïde : Le microphone est extrémement sensible aux sons arrivant sur l'avant alors qu'il capte beaucoup moins les sons arrivant sur le côte ou sur l'arrière (venant p. ex. des enceintes de référence ou des instruments voins). Il convient donc aussi bien pour l'enregistrement que pour l'utilisation sur scene.
- Diaphragme plaqué or : Le diaphragme consiste en une feuille de plastique plaqué or sur une face seulement afin d'éviter un court-circuit sur l'électrode arrêté même pour les niveaux de pression sonore extrémement élevés.
- Corps entierement métallique: Le corps entierement métallique contribue à la réjection d'interférences RF ce qui vous permet d'utiliser le micro à proximate de stations émettrices et en même temps que des microphones ou autres matériels de communication sans fil. Le corps de micro massif et extrémement résistant ainsi que la grille avant robuste protégent le microphone contre les manipulations brutes courantes sur la scène.
- Importante marge avant saturation, distorsion minimum : Capable de restituer sans distorsion perceptible des niveaux de pression sonore allant jusqu'à 150 dB (P120) ou 155 dB (P220) et construit pour résister aux températures élevées et à l'humidité, ce microphone donne d'excellents résultats pour une large gamme d'applications.
Filtre coupe-bas:Le
selecteur 1 sur la face avant du micro réduit encore les distortions dans l'extreme grave causées par les bruits de pied ou de vent, etc. Ce contrôle minimise par ailleurs l'effect de proximité apparaisant dans tout micro unidirectionnel en cas de prise à
Figure 1: Interrupteurs de coupe-bas et de pré-attenuateur sur la face avant du microphone
moins de 10 cm de distance. Le filtré apporte une atténuation de 6 dB/octave (P120) ou de 12 dB/octave (P220) à 300 Hz et au-dessous.
- Pré-attenuateur de sensibilité commutable : Le sélecteur 2 sur la face avant du microphone permet d'augmenter la marge avant saturation de 20 dB pour un enregistrement de proximite exempt de distorsions. Le pré-attenuateur de sensibilité permet d'éviter que le niveau de sortie du microphone n'occasionne, en particulier à basses fréquences, une surcharge des transformateurs miniatures féquèment utilisés sur les étages d'entrée des tables de mixage, etc.
3 Connexion
Généralités
Le microphone est doté d'un transducteur electrostatique conçu pour une alimentation fantôme de 48 V selon IEC 61938, et a donc besoin d'une alimentation externe.
Brochage
Le microphone fournit une sortie équilibrée sur connecteur male 3 points type XLR:
Broche 1: terre
Broche 2: point chaud
Broche 3: point froid

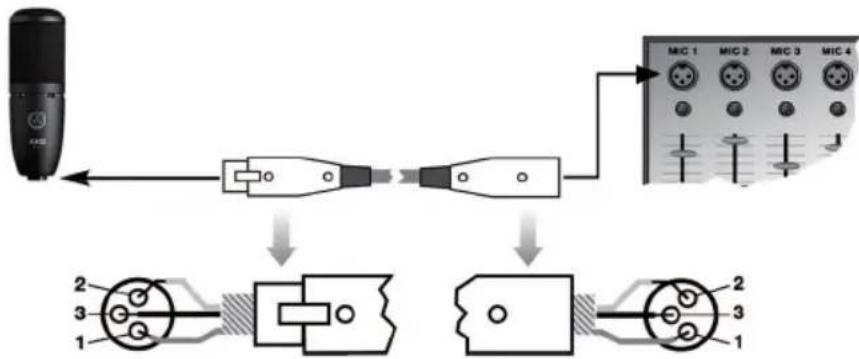

Figure 2: Connexion sur une entree symetrique avec alimentation fantome
Comment connector le microphone
1) Utilisez un cable XLR pour connecter le microphone à une entrée XLR symétrique avec alimentation fantôme.
2) Mettez l'alimentation fantôme sous tension. (Consultez le manuel de l'utilisateur de l'appareil auquel vous connectez votre microphone.)
4 Utilisation
Instructions relatives au fonctionnement
Le P120 et le P220 sont des microphones cardioïdes toutes applications pour l'enregistrement, la radio et la scène.
Chaque instrument émet dessons d'une maniere qui lui est propre. Si I'on peut Broker les meilleurs résultats il est donc extrémement important d'essayer divers positionnements du micro.
Les conseils ci-dessous s'appliquent à la fois au P120 et au P220.
La face avant du microphone est le cote du corps de micro sur lequel seouve le logo AKG.
Il faut donc toujours orienter le logo vers la source sonore que vous foulez capter !
Le P120/P220 étant des micros unidirectionnels (cardioide),ils captent très peu de sons venant de I'arriere.
Pour l'enregistrement d'instruments à vent ou de la voix, faites attention de ne pas souffler ou chanter directement dans le micro.

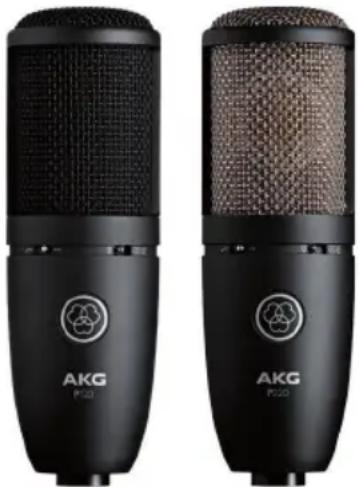

Figure 3: Face avant du micro
Pour éviter les bruits de vents ou pops indésirables ainsi que la projection de salute, intercalez un écran anti-pops optionnel PF80 d'AKG entre le micro et le chanteur ou l'instrument.
Veillez à ce que le micro soit toujours sec. Les projections de salive lorsqu'on suffle ou chante de pres, directement sur la capsule, de même qu'une extréme humidité ambiente, peuvent occasionner des craquements dans le micro ou le son peut devenir quasi inaudible du fait de courts-circuits partiels de la tension de polarisation.
- Si vous vous servez du microphone en plein air, utilisez un écran antivient optionnel AKG W4000 pour protégger le micro de l'humidité et réduire les bruits de vent.
- Instruments à haut volume sonore : vous pouvez utiliser ce micro pour enregistrer de pres des instruments à très haute intensité sonore (cuivres, grossse caisse, etc.). Mettez le pré-attenuateur en service pour permettre au micro de mieux gérer les niveaux de pression sonore allant jusqu'à 150 dB (P120) ou 155 dB (P220).
- Bruit à masse fréquence : pour supprimer les bruits à masse fréquence tels que le bruit d'une climatisation, bruits des pieds sur la scène ou le bruit de la circulation, mettez le coupe-bas en service.
5 Nettoyage
Microphone
- Pour nettoyer le micro, utilisez un chiffon légarement humide, jamais un chiffon mouillé.
6 Élimination des erreurs
| Problème Cause possible | Remède | |
| Pas de son La table de mixage et/ou l'ampli ne sont pas sous tension. | Le canal ou le potentiamètre maître sur la table de mixage, ou bien le contrôle de volume de l'ampli est sur zéro. | Mettez la table de mixage ou l'ampli sous tension. |
| Le micro n'est pas connecté à la table de mixage ou à l'ampli. | Réglez le canal ou le potentiamètre maître sur la table de mixage, ou bien le contrôle de volume de l'ampli sur le volume souhaité. | |
| Les connecteurs de cable ne sont pas bien enforcés. | Connectez le micro à la table de mixage ou à l'ampli. | |
| Le cable est defectheadux. Contrôlez le cable et remplacez-le s'il est abîmé. | Assurez-vous que les connecteurs de cable sont bien enforcés. | |
| Le micro n'est pas alimenté. | Mettez l'alimentation fantôme sous tension. Contrôlez le cable et remplacez-le le cas échéant. | |
| Distorsion Le contrôle de gain du canal | anal sur la table de mixage est trop élevé. | Abaissez le contrôle de gain en tournant le bouton dans le sens opposé à la montre. |
| Le micro est trop près de la source sonore. | Eloignez le micro de la source sonore. Mettez le pré-attenuateur en service. | |
| Craquements ou son trop faible | Courts-circuits partiels dus à une humidité excessive. | Mettez le micro dans une piece chaude et sète pour le faire sécher. |
7 Caracteristiques techniques
P120
| Type : | 2/3" diaphragme, microphone electrodestatique, type back electret, à gradient de pression |
| Diagramme polaire : | cardioïde |
| Sensibilité : | 24 mV/Pa (-32,5 dBV) |
| Réponse en fréquence : | de 20 Hz à 20 kHz(voircourbe de réponses en fréquence) |
| Impédance électrique : ≤ | 200 ohms |
| Impédance de charge recommendée : | ≥1000 ohms |
| Niveau de bruit équivalent selon CEI 60268-4 : | 19 dB(A) |
| Rapport signal/bruit : | 75 dB(A) rapp. à 1 Pa |
| Niveau maxi. de pression sonore (d.t.h. = 0,5 %) : | 130 / 150 dB SPL (0 / -20 dB) |
| Plage de température : | de -10 °C à +60 °C |
| Alimentation fantôme : | 48 V ±4 V selon CEI 61938 |
| Consommation actuelle : ≤ | 3 mA |
| Connecteur : | XLR 3 points (broche 2 point chaud) |
| Diamètre : | 54 mm |
| Longueur : | 165 mm |
| Poids net : | 455 g |
| Pente coupe-bas : | 300 Hz, 6 dB/octave |
| Pré-attenuateur : | -20 dB |

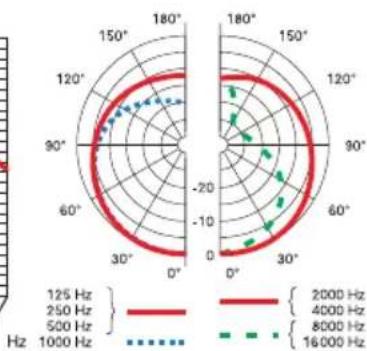

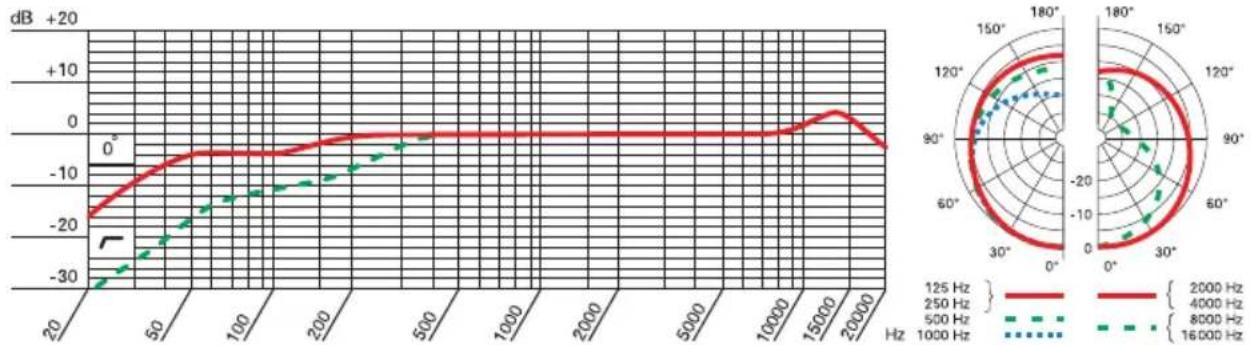

Réponse
en
fréquence
P220
| Type : | 1" grand diaphragme, vérable microphoneélectrostatique à gradient de pression |
| Diagramme polaire : | cardioïde |
| Sensibilité : | 20 mV/Pa (-34 dBV) |
| Réponse en fréquence : | de 20 Hz à 20 kHz(voircourbe de réponse en fréquence) |
| Impédance électrique : ≤ | 200 ohms |
| Impédance de charge recommendée : | ≥1000 ohms |
| Niveau de bruit équivalent selon CEI 60268-4 : | 16 dB(A) |
| Rapport signal/bruit : | 78 dB(A) rapp. à 1 Pa |
| Niveau maxi. de pression sonore (d.t.h. = 0,5 %) : | 135 / 155 dB SPL (0 / -20 dB) |
| Plage de température : | de -10 °C à +60 °C |
| Alimentation fantôme : | 48 V ±4 V selon CEI 61938 |
| Consommation actuelle : ≤ | 3 mA |
| Connecteur : | XLR 3 points (broche 2 point chaud) |
| Diamètre : | 54 mm |
| Longueur : | 165 mm |
| Poids net : | 530 g |
| Pente coupe-bas : | 300 Hz, 12 dB/octave |
| Pré-attenuateur : | -20 dB |

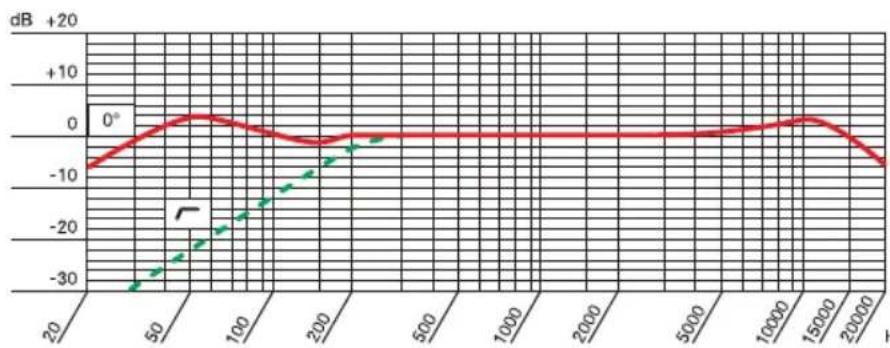

Réponse
en
fréquence
Ce produit répond aus normes indiquées sur le certificat de conformité. Vous pouvez demander le certificat de conformité auprès de sales@akg.com
