BEDIENUNGSANLEITUNG P120 AKG

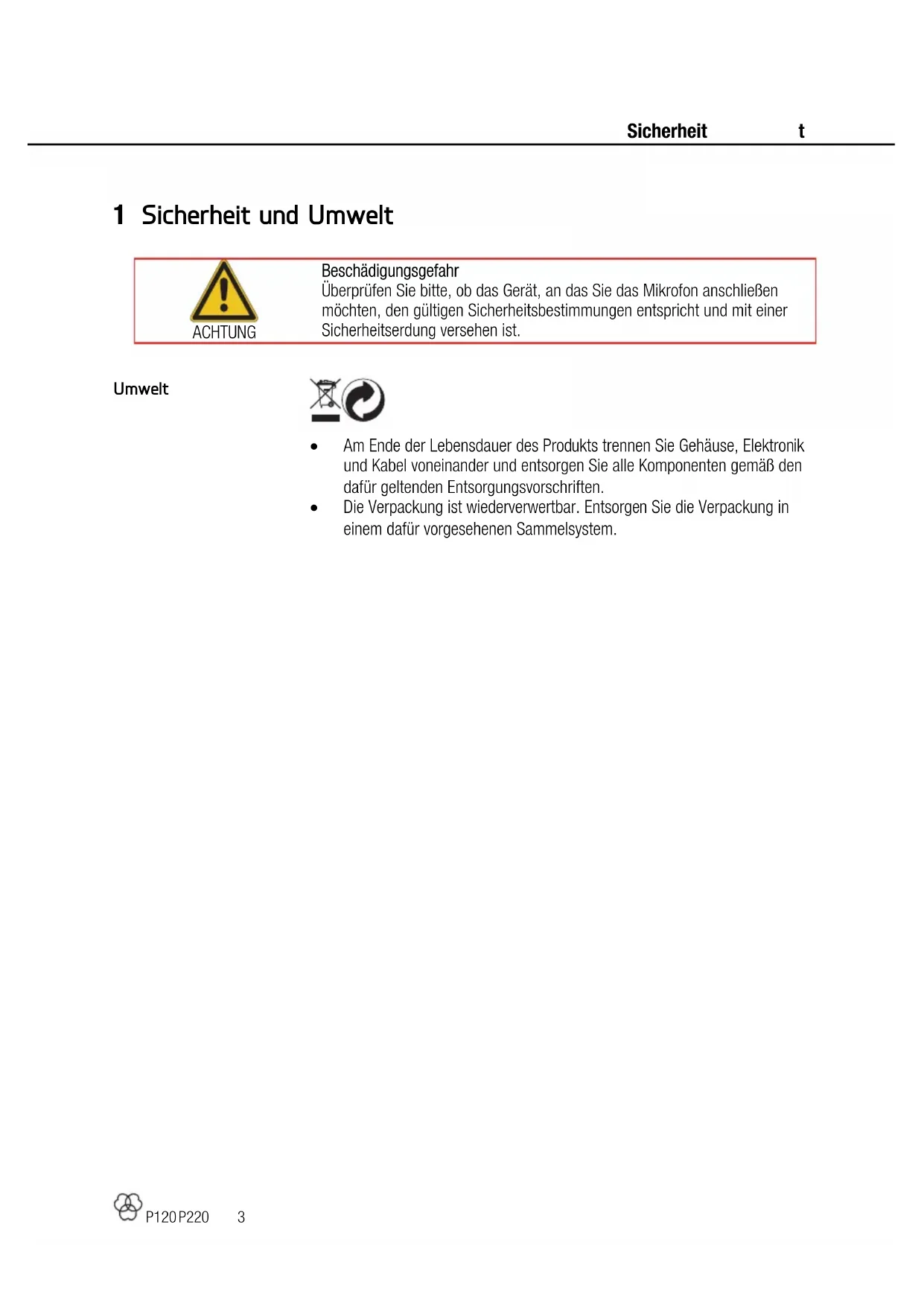

Sicherheit und Umwel

ACHTUNG Beschädigungsgefahr

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

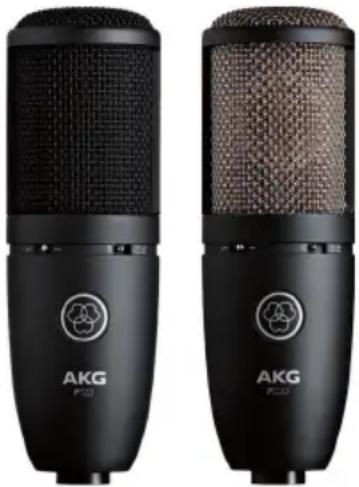

Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften. Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem. 1 Sicherheit und Umwelt Umwelt4 P120 P220 Beschreibung Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg! P120: Mikrofon Stativadapter P220: Mikrofon Spinne Transportkoffer Kontrollieren Sie bitte, ob die Verpackung alle zu Ihrem System gehörenden Komponenten enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler. PF80 Poppschutz ST305 Tischstativ W4000 externer Windschutz Das P120 und das P220 sind hochbelastbare, robuste Kondensatormikrofone, die nach den bewährten, strikten AKG Qualitätsstandards gebaut wurden. Das P120 verwendet eine 2/3" Back-Electret-Kondensatorkapsel, während das P220 ein 1" Großmembran-Kondensatormikrofon ist. Basierend auf der jahrzehntelangen Erfahrung von AKG und den Anregungen von Toningenieuren aus aller Welt, die täglich AKG Studiomikrofone benutzen, liefern diese universellen Mikrofone AKG Studioqualität für Studio, Live-Einsatz und den Rundfunk. 2 Beschreibung Einleitung Lieferumfang Optionales Zubehör KurzbeschreibungP120 P220 5

Beschreibung Das P120 und das P220 haben die folgenden gleichen Merkmale: Nierencharakteristik: Das Mikrofon ist so konstruiert, dass Schall, der von vorne kommt, am lautesten wiedergegeben wird. Schall, der von der Seite oder hinten eintritt (von Monitoren auf der Bühne oder benachbarten Instrumenten), wird abgeschwächt. Daher eignet sich das Mikrofon sowohl für die Aufnahme im Studio als auch für die Abnahme von Instrumenten auf der Bühne. Goldbedampfte Membran: Die Membran ist aus einer Kunststofffolie hergestellt, welche nur auf einer Seite goldbedampft ist, um einen Kurzschluss der Elektrode auch bei sehr hohen Schalldrücken zu vermeiden. Druckgussgehäuse: Das Metallgehäuse weist elektromagnetische Einstrahlungen ab, damit man das Mikrofon auch einwandfrei in der Nähe von Sendestationen, Drahtlosmikrofonanlagen oder anderen Kommunikationsausrüstungen verwenden kann. Das extrem robuste, massive Gehäuse und das Metallgitter schützen das Mikrofon vor Schäden, wie sie zum Beispiel bei der harten Handhabung auf der Bühne entstehen können. Hohe Übersteuerungsfestigkeit bei geringsten Verzerrungen: Aufgrund seiner Fähigkeit, Schalldruckpegel bis zu 150 dB (P120) bzw. 155 dB (P220) ohne hörbare Verzerrungen verarbeiten zu können, und seiner robusten Bauart, die auch hohen Temperaturen und hoher Luftfeuchtigkeit standhält, liefert das Mikrofon exzellente Ergebnisse bei einer Vielzahl von Anwendungen. Tiefenabsenkungsfilter: Schalter 1 an der Vorderseite des Mikrofons verringert zusätzlich die tieffrequenten Verzerrungen, die durch Schritt- oder Blasgeräusche usw. entstehen. Dieser Filter reduziert auch den Nahbesprechungseffekt, der bei Nahmikrofonierung unter 10 cm bei jedem Richtmikrofon auftritt, auf ein Minimum. Der Filter bewirkt eine Dämpfung von 6 dB/Oktave (P120) bzw. 12 dB/Oktave (P220) unterhalb von 300 Hz. Zuschaltbare Vorabschwächungsfunktion: Mit Schalter 2 an der Vorderseite des Mikrofons können Sie die Aussteuerungsgrenze um 20 dB erhöhen, um verzerrungsfreie Nahfeldaufnahmen zu ermöglichen. Der Wahlschalter für Vorabschwächung verhindert, dass der Ausgangspegel des Mikrofons, besonders bei tiefen Frequenzen, die in vielen Mischpult-Eingangsstufen usw. verwendeten Kleinsttransformatoren übersteuert. Eigenschaften Abbildung 1: Wahlschalter für Tiefenabsenkung und Vorabschwächung an der Vorderseite des Mikrofons6 P120 P220 Anschluss

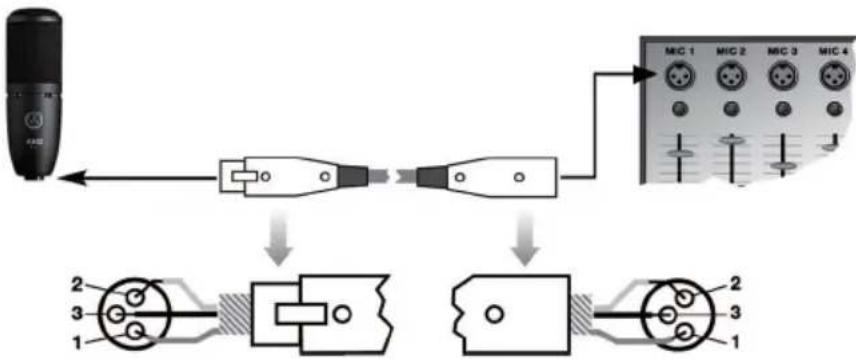

Das Mikrofon verwendet einen Kondensatorwandler, der für 48-Volt Phantomspeisung nach IEC 61938 geeignet ist und eine externe Spannungsversorgung benötigt. Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem XLR-Stecker: Pin 1: Schirm Pin 2: Signal + Pin 3: Signal – Abbildung 2: Anschluss an einen symmetrischen Eingang mit Phantomspeisung

1) Verwenden Sie ein XLR-Kabel, um das Mikrofon an einen symmetrischen

XLR-Eingang mit Phantomspeisung anzuschließen.

2) Phantomspeisung einschalten. (Weitere Informationen finden Sie im

Benutzerhandbuch des Geräts, an welches Sie das Mikrofon anschließen möchten.) 3 Anschluss Allgemeines Anschlussbelegung Anschluss des MikrofonsP120 P220 7

Bedienung Das P120 und das P220 sind universelle Nierenmikrofone für die Verwendung im Studio, für den Rundfunk und auf der Bühne. Jedes Instrument strahlt Schall auf eine bestimmte Weise ab. Deshalb ist es wichtig, mit der Aufstellung des Mikrofons zu experimentieren, um den besten Klang zu erzielen. Die folgenden Hinweise gelten sowohl für das P120 als auch für das P220. Die Vorderseite des Mikrofons ist die Seite des Gehäuses mit dem AKG-Logo. Richten Sie daher immer das Logo auf die Schallquelle aus, die Sie aufnehmen möchten! Als Richtmikrofon (Niere) nimmt das P120/P220 sehr wenig Schall von hinten auf. Stellen Sie beim Aufnehmen von Blasinstrumenten oder Stimmen sicher, dass Sie nicht direkt in das Mikrofon blasen oder singen. Um unerwünschte Blas- oder Poppgeräusche oder Feuchtigkeitsprobleme zu vermeiden, kann man einen optionalen PF80 Poppschutz von AKG zwischen dem Mikrofon und dem Vokalist/Instrument platzieren. Halten Sie das Mikrofon trocken. Feuchtigkeit, die durch Blasen oder Singen auf sehr kurze Distanz oder durch sehr hohe Luftfeuchtigkeit direkt in die Kapsel eindringt, kann das Mikrofon zum Knistern bringen oder sehr leise werden lassen, da es zu teilweisen Kurzschlüssen bei der Polarisationsspannung kommt. Wenn Sie das Mikrofon im Freien verwenden, verwenden Sie einen optionalen AKG W4000 Windschutz, um das Mikrofon vor Feuchtigkeit zu schützen und Windgeräusche zu reduzieren. Laute Instrumente: Sie können dieses Mikrofon auch für die Nahfeldaufnahmen von sehr lauten Instrumenten (Blechblasinstrumenten, Bassdrum, etc.) einsetzen. Schalten Sie einfach die Vorabschwächungsfunktion zu, damit das Mikrofon Schalldruckpegel bis zu 150 dB (P120) bzw. 155 dB (P220) verarbeiten kann. Tieffrequente Störgeräusche: Zur Unterdrückung von unerwünschten tieffrequenten Geräuschen wie Klimaanlagengeräuschen, Schritten oder Verkehrsgeräuschen schalten Sie bitte die Tiefenabsenkung zu. 4 Bedienung Bedienungsanleitung Abbildung 3: Mikrofon Vorderseite8 P120 P220 Reinigung Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch. 5 Reinigung MikrofonP120 P220 9

Fehlerbehebung Fehler Mögliche Ursache

Kein Ton Mischpult und/oder Verstärker ausgeschaltet. Mischpult und/oder Verstärker einschalten. Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers ist auf Null gestellt. Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers auf gewünschten Pegel einstellen. Mikrofon nicht an Mischpult oder Verstärker angeschlossen. Mikrofon an Mischpult oder Verstärker anschließen. Kabelstecker nicht richtig eingesteckt. Kabelstecker nochmals einstecken. Kabel defekt.

Kabel überprüfen und falls beschädigt ersetzen. Keine Speisespannung Phantomspeisung einschalten. Phantomspeisung: an eine Steckdose anschließen oder Batterie (Batterien) einlegen. Kabel überprüfen und falls nötig ersetzen. Verzerrungen Gain-Regler am Mischpult zu weit aufgedreht. Gain-Regler nach links herunter drehen. Mikrofon zu dicht an der Schallquelle. Platzieren Sie das Mikrofon weiter weg von der Schallquelle. Wahlschalter für Vorabschwächung einschalten. Knistern oder geringer Ausgangspegel Partielle Kurzschlüsse durch übermäßige Feuchtigkeit. Mikrofon in einem warmen, trockenen Raum trocknen lassen.

6 Fehlerbehebung10 P120 P220 Technische Daten

-Kondensatormikrofon Druckgradientenempfänger Richtcharakteristik: Niere

Empfindlichkeit: 24 mV/Pa

Frequenzgang: 20 Hz bis 20 kHz

(siehe Frequenzkurvenverlauf) Elektrische Impedanz:

Empfohlene Lastimpedanz:

Geräuschpegel entsprechend IEC 60268-4:

19 dB(A) Geräuschspannungsabstand:

Grenzschalldruck für 0,5% Klirrfaktor:

Temperaturbereich: -10 °C bis

Phantomspeisung: 48 V ±4 V nach

Durchmesser: 54 mm Länge: 165 mm Nettogewicht: 455 g

Bassabschwächungsfilter:

Vorabschwächung: -20 dB

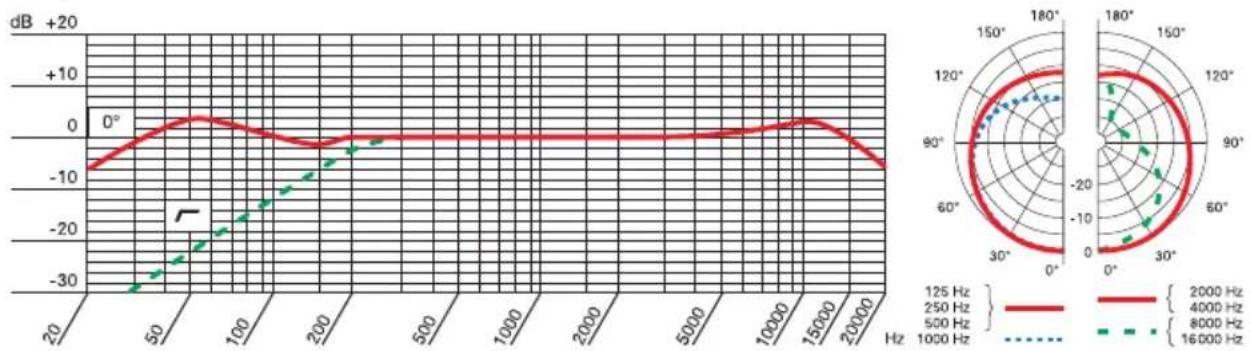

Frequenzkurve Polardiagramm 7 Technische Daten P120P120 P220 11

Großmembran-Kondensatormikrofon Druckgradientenempfänger Richtcharakteristik: Niere

Empfindlichkeit: 20 mV/Pa

Frequenzgang: 20 Hz bis 20 kHz

(siehe Frequenzkurvenverlauf) Elektrische Impedanz:

Empfohlene Lastimpedanz:

Geräuschpegel entsprechend IEC 60268-4:

16 dB(A) Geräuschspannungsabstand:

Grenzschalldruck für 0,5% Klirrfaktor:

Temperaturbereich: -10 °C bis

Phantomspeisung: 48 V ±4 V nach

Durchmesser: 54 mm Länge: 165 mm Nettogewicht: 530 g

Bassabschwächungsfilter:

Vorabschwächung: -20 dB

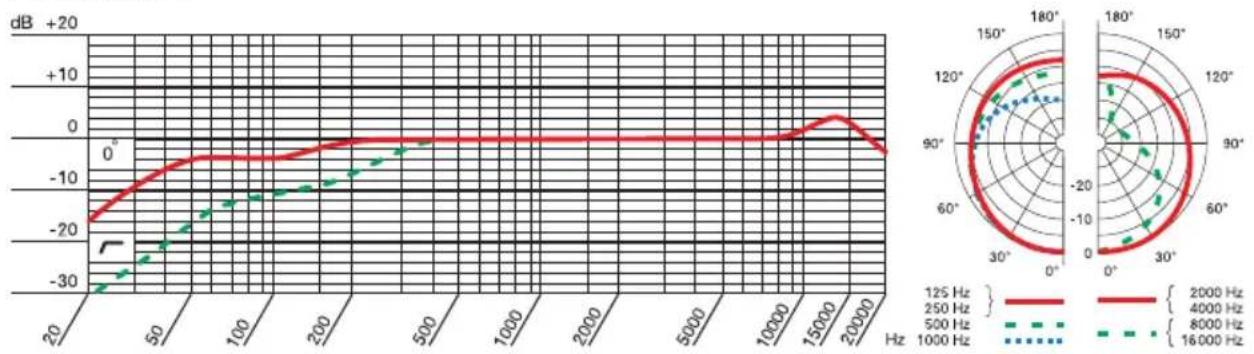

Frequenzkurve Polardiagramm

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung per E-Mail von sales@akg.com anfordern. P22012 P120 P220 Table of Contents
