MANUAL DE USUARIO P120 AKG

¡Sirvase leer el manual antes de utilizar el equipo! P120 P2202 P120 P220 Inhaltsverzeichnis

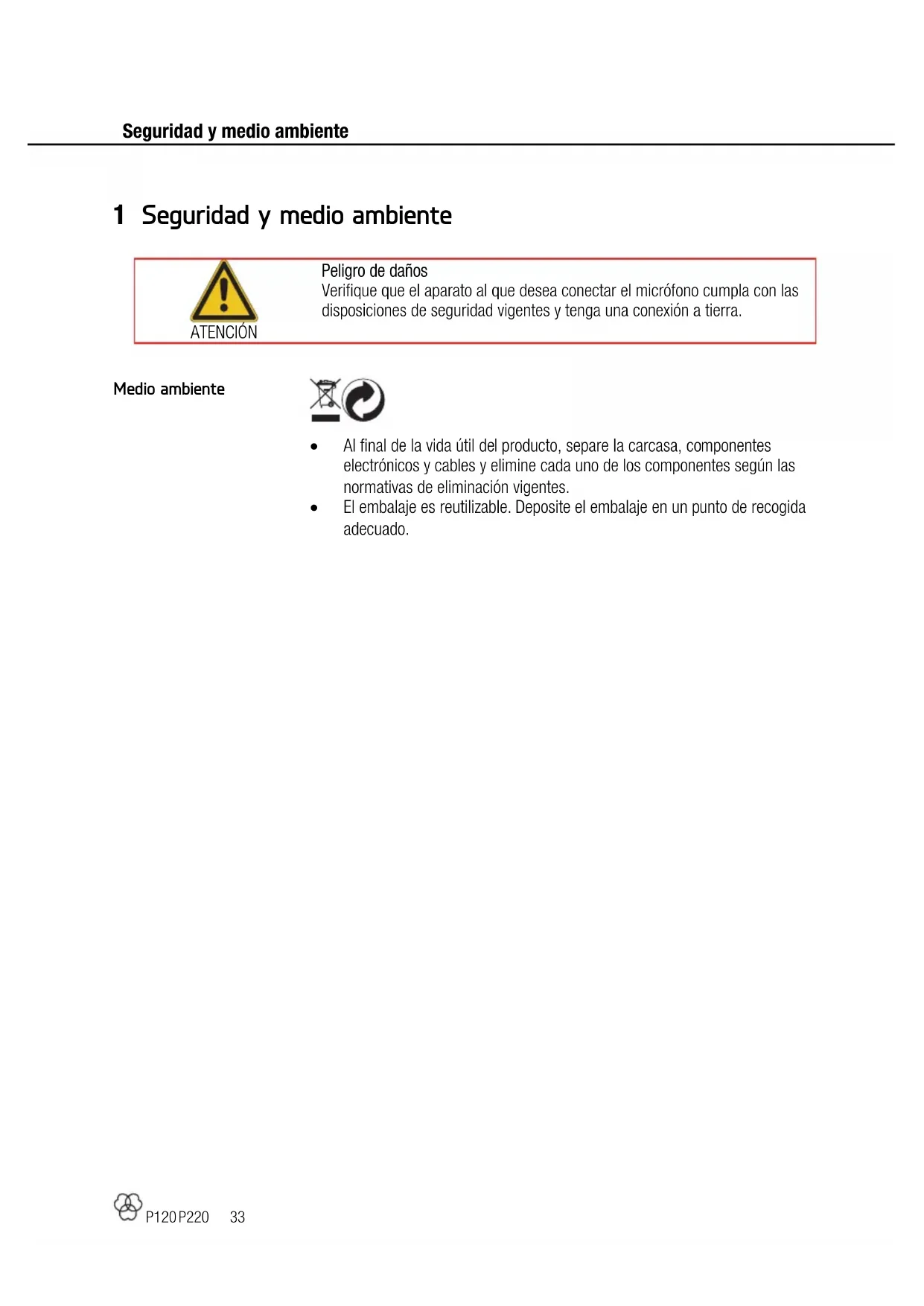

Seguridad y medio ambiente

ATENCIÓN Peligro de daños

Verifique que el aparato al que desea conectar el micrófono cumpla con las disposiciones de seguridad vigentes y tenga una conexión a tierra.

Al final de la vida útil del producto, separe la carcasa, componentes electrónicos y cables y elimine cada uno de los componentes según las normativas de eliminación vigentes. El embalaje es reutilizable. Deposite el embalaje en un punto de recogida adecuado. 1 Seguridad y medio ambiente Medio ambiente34 P120 P220 Descripción Gracias por haberse decidido por un producto de AKG. Lea atentamente las instrucciones de uso antes de utilizar el aparato y conserve las instrucciones para poder consultarlas siempre que sea necesario. ¡Esperamos que lo disfrute! P120: Micrófono Adaptador de soporte P220: Micrófono Soporte amortiguador tipo araña Funda de transporte Compruebe que el paquete incluya todos los componentes del sistema. En caso de que faltara algo, póngase en contacto con su distribuidor de AKG. Filtro antipop PF80 Soporte de mesa ST305 Pantalla externa protectora del viento W4000 El P120 y el P220 son micrófonos de condensador robustos y resistentes fabricados de acuerdo con los mismos estándares de estricta calidad que todos los demás productos AKG. El P120 emplea un diafragma back electret de 2/3" (17 mm) mientras que el P220 es un auténtico micrófono de condensador con un diafragma grande de 1" (25 mm). Diseñado gracias a décadas de conocimientos técnicos acumulados por AKG y a la contribución de ingenieros de sonido de todo el mundo que usan micrófonos de estudio AKG a diario, este micrófono para múltiples usos aporta la calidad de estudio AKG a los mundos de la grabación, del sonido en directo y de la radiodifusión. 2 Descripción Introducción Volumen de suministros Accesorios opcionales Descripción breveP120 P220 35

Descripción El P120 y el P220 comparten las siguientes características: Patrón polar cardioide: El micrófono es extremadamente sensible a los sonidos que percibe desde la parte frontal, mientras que recoge muchos menos sonidos procedentes de los laterales o de la parte posterior (procedentes de altavoces de control o de los instrumentos cercanos), por lo que el micrófono es apto tanto para la grabación como para el uso en el escenario. Diafragma bañado en oro: El diafragma está compuesto por una lámina de plástico bañado en oro sobre una sola cara con el fin de evitar un cortocircuito en el electrodo posterior incluso a niveles de presión acústica extremadamente altos. Cuerpo totalmente metálico: El cuerpo completamente metálico contribuye a rechazar interferencias de radiofrecuencia (RF), lo que le permite utilizar el micrófono cerca de estaciones transmisoras y junto con micrófonos u otros equipos de comunicación inalámbricos. El cuerpo extremadamente robusto y resistente del micrófono y la sólida rejilla frontal protegen al micrófono de daños debidos a manipulaciones toscas sobre el escenario. Gran margen de sobrecarga, distorsión mínima: Estos micrófonos, capaces de gestionar niveles de presión acústica de hasta 150 dB (P120) o 155 dB (P220) sin introducir distorsión de forma perceptible y fabricados para resistir altas temperaturas y humedad, darán excelentes resultados en una gran variedad de aplicaciones. Filtro de bajos: El selector 1 situado en la parte frontal del micrófono reduce aún más la distorsión en el extremo de los sonidos más graves provocada por el ruido de pasos o del viento, etc. Además, el filtro minimiza el efecto de proximidad que provocan las grabaciones desde distancias cortas inferiores a 10 cm en cualquier micrófono unidireccional. El filtro aporta una atenuación de 6 dB/octava (P120) o de 12 dB/octava (P220) a 300 Hz y por debajo de esa frecuencia. Preatenuador de sensibilidad conmutable: El selector 2 situado en la parte frontal del micrófono permite incrementar en 20 dB el margen de sobrecarga para una grabación desde cerca sin distorsión. El preatenuador permite evitar que el nivel de salida del micrófono, especialmente en frecuencias bajas, no ocasione una sobrecarga de los transformadores en miniatura que se suelen usar en los niveles de entrada de las mesas de mezclas, etc. Características Figura 1: Interruptores de filtro de bajos y de preatenuación en la parte frontal del micrófono36 P120 P220 Conexión

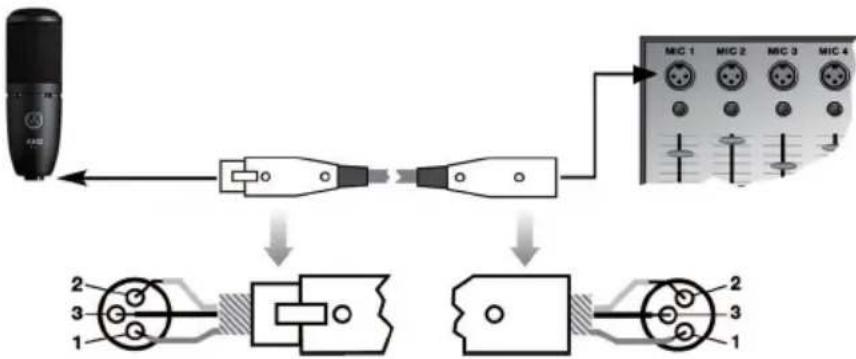

El micrófono emplea un transductor de condensador diseñado para una alimentación fantasma de 48 V conforme a la norma IEC 61938 y necesita una fuente de alimentación externa. El micrófono proporciona una salida equilibrada en un conector macho XLR de 3 pines: Pin 1: tierra Pin 2: caliente Pin 3: frío Figura 2: Conexión a una entrada equilibrada con potencia fantasma

1) Use un cable XLR para conectar el micrófono a una entrada XLR

equilibrada con alimentación fantasma.

2) Encienda la alimentación fantasma. (Consulte el manual de instrucciones

de la unidad a la que conecte su micrófono.) 3 Conexión Cuestiones generales Conexiones Conexión del micrófonoP120 P220 37

Manejo El P120 y el P220 son micrófonos instrumentales de múltiples aplicaciones para la grabación, la radiodifusión y el uso en escenarios. Cada instrumento irradia sonido de una forma específica. Por tanto, si se desea obtener los mejores resultados, es fundamental realizar pruebas con distintas colocaciones del micrófono. Los siguientes consejos son aplicables tanto al P120 como al P220. La cara delantera del micrófono se corresponde con el lateral sobre el que figura el logotipo de AKG. Por lo tanto, ¡apunte siempre el logotipo hacia la fuente sonora que vaya a grabar! Al ser un micrófono (cardioide) unidireccional, el P120/P220 captará muy poco sonido desde la parte posterior. Para grabaciones con instrumentos de viento o con cantantes, asegúrese de no soplar o cantar directamente en el micrófono. Para evitar el ruido no deseado del viento o chasquidos, así como la humedad o proyecciones de saliva, coloque una pantalla antipop PF80 de AKG entre el micrófono y el cantante o instrumento. Mantenga el micrófono seco. Las proyecciones de saliva que se producen directamente sobre la cápsula cuando se sopla o canta a escasa distancia, así como una humedad ambiental extrema, pueden ocasionar chasquidos en el micrófono o el sonido puede resultar casi inaudible a causa de cortocircuitos parciales de la tensión de polarización. Si usa el micrófono al aire libre, use una pantalla protectora del viento AKG W4000 (opcional) para proteger el micrófono de la humedad y reducir el ruido del viento. Instrumentos de alto volumen sonoro: Puede usar este micrófono para grabaciones a poca distancia de instrumentos de intensidad sonora muy alta (instrumentos de viento-metal, bombo, etc.). Solo tiene que activar el preatenuador para incrementar la capacidad del micrófono de gestionar niveles de presión acústica hasta los 150 dB (P120) o 155 dB (P220). Ruido de baja frecuencia: Para suprimir los ruidos de baja frecuencia, como el de un aparato de aire acondicionado, el ruido de pasos o del tráfico, active el filtro de bajos. 4 Manejo Instrucciones de uso Figura 3: Parte frontal del micrófono38 P120 P220 Limpieza Limpie la superficie de la caja del micrófono con un paño humedecido con agua. 5 Limpieza MicrófonoP120 P220 39

Corrección de errores Problema Causa posible

No hay sonido. La mesa de mezclas y/o el amplificador están desconectados. Conecte la mesa de mezclas o el amplificador. El canal o el regulador maestro en la mesa de mezclas, o bien, el control de volumen del amplificador está a cero.

juste el canal o el regulador maestro en la mesa de mezclas, o bien, el control de volumen en el amplificador al volumen deseado. El micrófono no está conectado a la mesa de mezclas o al amplificador. Conecte el micrófono a la mesa de mezclas o al amplificador. Los conectores de los cables no están bien sujetos. Compruebe que los conectores de los cables estén firmemente sujetos. El cable está defectuoso. Revise el cable y sustitúyalo si está dañado. El micrófono no está recibiendo alimentación. Encienda la alimentación fantasma. Suministro de alimentación fantasma: conecte el dispositivo a la toma de corriente o introduzca las pilas. Revise el cable y sustitúyalo si es necesario. Distorsión El control de ganancia del canal en la mesa de mezclas es demasiado alto. Baje el control de ganancia girándolo en sentido contrario al de las agujas del reloj. El micrófono está demasiado cerca de la fuente sonora. Desplace el micrófono más lejos respecto a la fuente sonora. Encienda el preatenuador. Chasquidos o sonido demasiado débil Cortocircuitos parciales debidos a una humedad excesiva. Coloque el micrófono en una estancia cálida y seca para dejar que se seque.

6 Corrección de errores40 P120 P220 Características técnicas

Tipo: 2/3" diafragma back electret, micrófono de condensador de gradiente de presión Patrón polar: cardioide

Respuesta en frecuencia:

(ver curva de respuesta en frecuencia) Impedancia eléctrica: ≤ 200 ohmios

Impedancia de carga recomendada:

Nivel de ruido equivalente de acuerdo con IEC 60268-4:

Relación señal/ruido: 75 dB

Nivel máximo de presión acústica (D.A.T. 0,5 %):

LR de 3 pines (pin 2 caliente)

Filtro de bajos: 300 Hz, 6 dB/octava

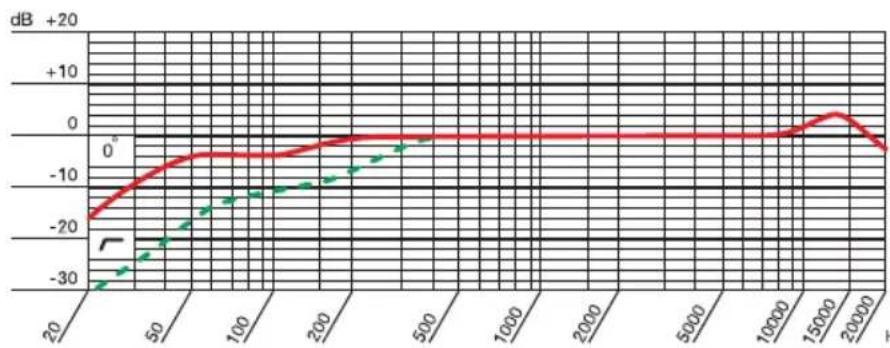

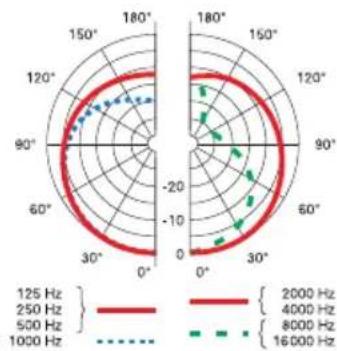

Respuesta en frecuencia Diagrama polar 7 Características técnicas P120P120 P220 41

Características técnicas

auténtico micrófono de condensador de gradiente de presión Patrón polar: cardioide

Respuesta en frecuencia:

(ver curva de respuesta en frecuencia) Impedancia eléctrica: ≤ 200 ohmios

Impedancia de carga recomendada:

Nivel de ruido equivalente de acuerdo con IEC 60268-4:

Relación señal/ruido: 78 dB

Nivel máximo de presión acústica (D.A.T. 0,5 %):

LR de 3 pines (pin 2 caliente)

Filtro de bajos: 300 Hz, 12 dB/octava

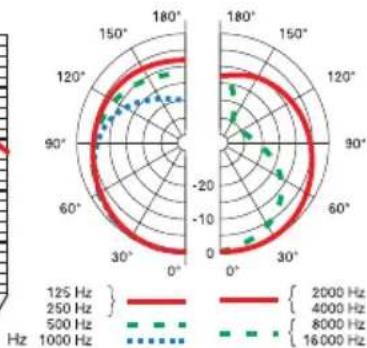

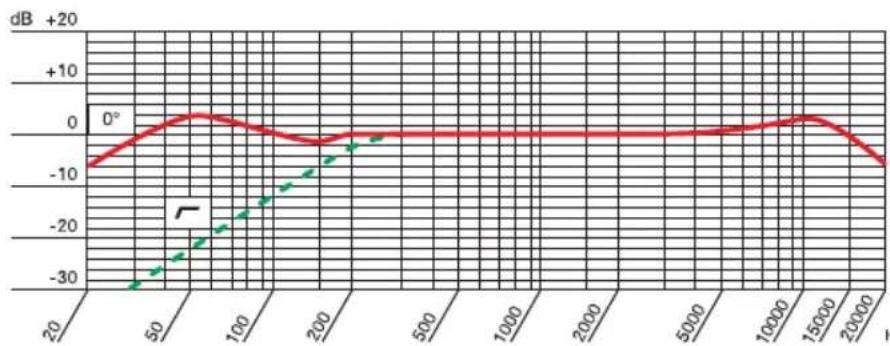

Respuesta en frecuencia Diagrama polar
