MODE D'EMPLOI Optix MAG341CQ MSI

Veuillez toujours placer cet appareil sur une surface stable; Sinon, il peut tomber et être endommagé. L'altitude et l'environnement tropical auxquels l'adaptateur s'adapte dépendent du type d'adaptateur utilisé pour l'appareil. La plaque signalétique à l'arrière de l'appareil avec un signe d'avertissement supérieur indique que ce produit est applicable pour l'utilisation en toute sécurité dans la région avec l'altitude de 2000 m et moins. Ne pas tenir la fiche avec les mains mouillées; Sinon, un choc électrique peut se produire. Veuillez s'assurer que la fiche possède d'un bon contact, car un mauvais contact peut causer un incendie. Ne pas utiliser une fiche d'alimentation cassée ni garder un cordon d'alimentation près de la source de chaleur; Sinon, un choc électrique ou un incendie peut se produire. Lors du nettoyage de l'appareil, veillez retirer la fiche d'alimentation et utiliser un morceau de tissu doux plutôt que produit chimique industriel pour nettoyer l'appareil, veillez à ne pas laisser l'eau pénétrer dans le dispositif. Ne pas démonter cet appareil sans autorisation. En cas d'échec,veuillez vous assurer de contacter la personne de service professionnel pour le réparer. Le démontage non autorisé de cet appareil peut entraîner un choc électrique ou un incendie. En cas d'odeur rare ou de bruit rare sortant de ce dispositif,veuillez vous assurer de couper immédiatement l'alimentation et demander à une personne de service professionnel pour réparer. Lorsque ce dispositif est inactif pendant une longue période, veuillez vous assurer de l'éteindre; Sinon, un choc électrique ou un incendie peut se produire.

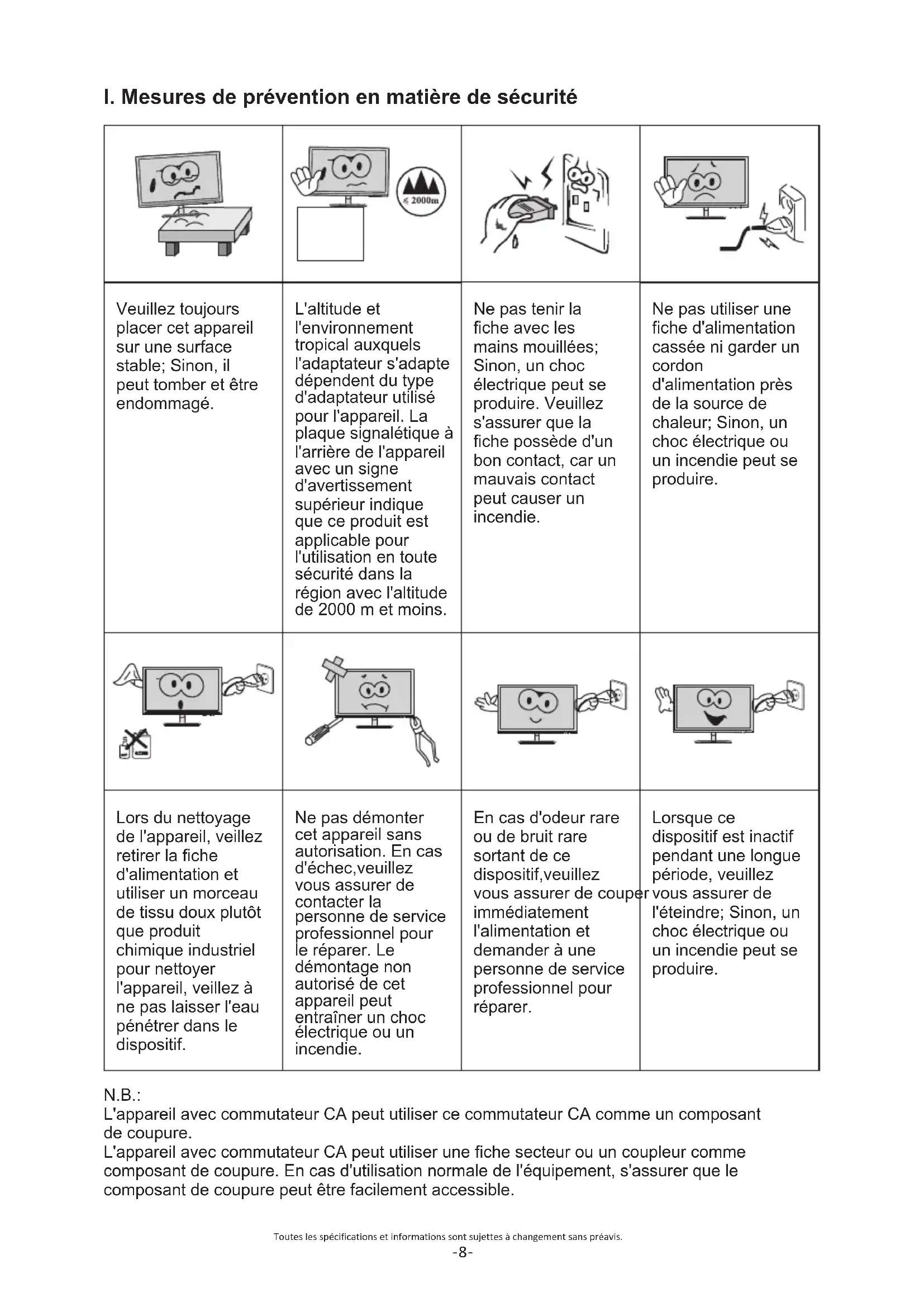

I. Mesures de prévention en matière de sécurité

N.B.: L'appareil avec commutateur CA peut utiliser ce commutateur CA comme un composant de coupure. L'appareil avec commutateur CA peut utiliser une fiche secteur ou un coupleur comme composant de coupure. En cas d'utilisation normale de l'équipement, s'assurer que le composant de coupure peut être facilement accessible. Toutes les spécifications et informations sont sujettes à changement sans préavis.

II. Instructions d'installation

adaptateur d'alimentation Câble du signal Manuel utilisateur Base/Socle Carte de garantie (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.) (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)

2. Ajustement angulaire

2.1 L'écran peut être ajusté en inclinant

vers l'avant et vers l'arrière; Toutefois, l'ajustement spécifique dépend du modèle spécifique de l'appareil. En général, il peut être incliné de 5±2° vers l'avant et de 15±2° vers l'arrière.

2.1 Lors du réglage de l'angle du

moniteur, veillez à ne pas toucher ou appuyer sur la zone de l'écran.

3. Assemblage du produit

Voir le schéma d'assemblage sur le couvercle de la boite d'emballage.Toutes les spécifications et informations sont sujettes à changement sans préavis.

Veuillez toujours placer cet appareil sur une surface stable; Sinon, il peut tomber et être endommagé. L'altitude et l'environnement tropical auxquels l'adaptateur s'adapte dépendent du type d'adaptateur utilisé pour l'appareil. La plaque signalétique à l'arrière de l'appareil avec un signe d'avertissement supérieur indique que ce produit est applicable pour l'utilisation en toute sécurité dans la région avec l'altitude de 2000 m et moins. Ne pas tenir la fiche avec les mains mouillées; Sinon, un choc électrique peut se produire. Veuillez s'assurer que la fiche possède d'un bon contact, car un mauvais contact peut causer un incendie. Ne pas utiliser une fiche d'alimentation cassée ni garder un cordon d'alimentation près de la source de chaleur; Sinon, un choc électrique ou un incendie peut se produire. Lors du nettoyage de l'appareil, veillez retirer la fiche d'alimentation et utiliser un morceau de tissu doux plutôt que produit chimique industriel pour nettoyer l'appareil, veillez à ne pas laisser l'eau pénétrer dans le dispositif. Ne pas démonter cet appareil sans autorisation. En cas d'échec,veuillez vous assurer de contacter la personne de service professionnel pour le réparer. Le démontage non autorisé de cet appareil peut entraîner un choc électrique ou un incendie. En cas d'odeur rare ou de bruit rare sortant de ce dispositif,veuillez vous assurer de couper immédiatement l'alimentation et demander à une personne de service professionnel pour réparer. Lorsque ce dispositif est inactif pendant une longue période, veuillez vous assurer de l'éteindre; Sinon, un choc électrique ou un incendie peut se produire.

I. Mesures de prévention en matière de sécurité

N.B.: L'appareil avec commutateur CA peut utiliser ce commutateur CA comme un composant de coupure. L'appareil avec commutateur CA peut utiliser une fiche secteur ou un coupleur comme composant de coupure. En cas d'utilisation normale de l'équipement, s'assurer que le composant de coupure peut être facilement accessible. Toutes les spécifications et informations sont sujettes à changement sans préavis.

II. Instructions d'installation

adaptateur d'alimentation Câble du signal Manuel utilisateur Base/Socle Carte de garantie (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.) (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)

2. Ajustement angulaire

2.1 L'écran peut être ajusté en inclinant

vers l'avant et vers l'arrière; Toutefois, l'ajustement spécifique dépend du modèle spécifique de l'appareil. En général, il peut être incliné de 5±2° vers l'avant et de 15±2° vers l'arrière.

2.1 Lors du réglage de l'angle du

moniteur, veillez à ne pas toucher ou appuyer sur la zone de l'écran.

3. Assemblage du produit

Voir le schéma d'assemblage sur le couvercle de la boite d'emballage.Toutes les spécifications et informations sont sujettes à changement sans préavis.

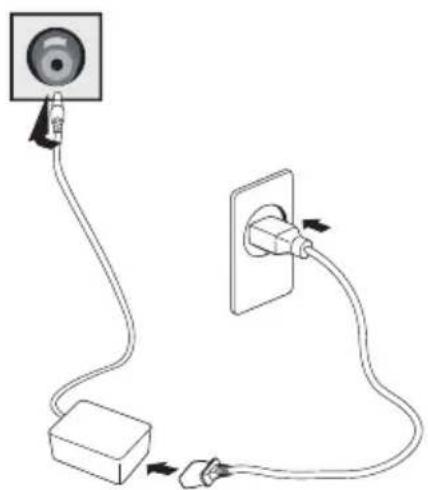

III. Connecter moniteur au PC

Avant de connecter l'écran LCD au PC,veuillez activer le PC et le moniteur.adaptateur d'alimentationAvertissement: Utiliser toujours le cordon d'alimentation avec une configuration standard.

Port DVI Connecter le câble DVI au port DVI IN à l'arrière du moniteur (cela nécessite le support du moniteur).Port HDMIConnecter le câble HDMI au port HDMI IN à l'arrière du moniteur (cela nécessite le support du moniteur).Port DPConnecter le câble DP au port DP IN du moniteur (cela nécessite le support du moniteur).Fiche secteur Connecter le cordon d'alimentation du moniteur au port ALIMENTATION à l'arrière du moniteur. (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.) Toutes les spécifications et informations sont sujettes à changement sans préavis.

IV. Configuration utilisateur

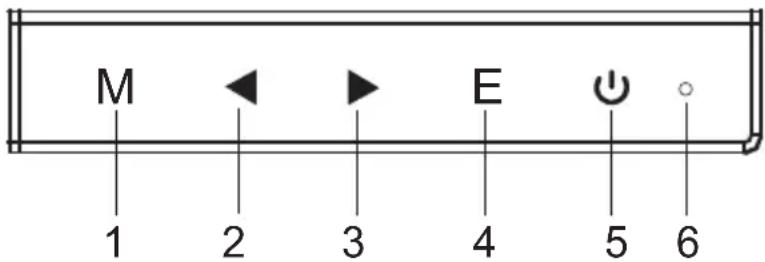

1. Diagramme schématique des touches

2. Description des fonctions clés

N.B.: Les clés physiques du modèle spécifique prévaudront. Voyant lumineux LED1.2.3.4.6.5. Afficher le menu/Retour au menu précédent (dans le cas du menu principal, sort du menu entier). Lorsque le menu est activé, utilisé comme touche de sélection de la fonction gauche, et diminue progressivement la valeur de la barre de progression; Lorsque le menu est inactivé, utilisé comme touche de raccourci du mode raccourci spécifié (pour le dispositif de visée). Lorsque le menu est activé, utilisé comme touche de sélection de la fonction gauche, et augmente progressivement la valeur de la barre de progression; Lorsque le menu est inactivé, utilisé comme touche de raccourci du mode raccourci spécifié(Mode VPS/RTS). Si le menu est activé, choisissez la fonction correspondante. Lorsque le menu est fermé, appuyez sur pour entrer la commutation des sources d'entrée de signal. Interrupteur d'alimentation: Activer/Désactiver le moniteur. Bleu: en état de mise en marche normal; Clignote en bleu: en état d'économie d'énergie.

2Toutes les spécifications et informations sont sujettes à changement sans préavis.

III. Connecter moniteur au PC

Avant de connecter l'écran LCD au PC,veuillez activer le PC et le moniteur.adaptateur d'alimentationAvertissement: Utiliser toujours le cordon d'alimentation avec une configuration standard.

Port DVI Connecter le câble DVI au port DVI IN à l'arrière du moniteur (cela nécessite le support du moniteur).Port HDMIConnecter le câble HDMI au port HDMI IN à l'arrière du moniteur (cela nécessite le support du moniteur).Port DPConnecter le câble DP au port DP IN du moniteur (cela nécessite le support du moniteur).Fiche secteur Connecter le cordon d'alimentation du moniteur au port ALIMENTATION à l'arrière du moniteur. (Les images ci-dessus sont à des fins d'illustration uniquement et les accessoires physiques prévaudront.)Toutes les spécifications et informations sont sujettes à changement sans préavis.

IV. Configuration utilisateur

1. Diagramme schématique des touches

2. Description des fonctions clésN.B.: Les clés physiques du modèle spécifique prévaudront.Voyant lumineux

LED 1.2.3.4.6.5.Afficher le menu/Retour au menu précédent (dans le cas du menu principal, sort du menu entier).Lorsque le menu est activé, utilisé comme touche de sélection de la fonction gauche, et diminue progressivement la valeur de la barre de progression; Lorsque le menu est inactivé, utilisé comme touche de raccourci du mode raccourci spécifié (pour le dispositif de visée).Lorsque le menu est activé, utilisé comme touche de sélection de la fonction gauche, et augmente progressivement la valeur de la barre de progression; Lorsque le menu est inactivé, utilisé comme touche de raccourci du mode raccourci spécifié(Mode VPS/RTS).Si le menu est activé, choisissez la fonction correspondante.Lorsque le menu est fermé, appuyez sur pour entrer la commutation des sources d'entrée de signal.Interrupteur d'alimentation: Activer/Désactiver le moniteur.Bleu: en état de mise en marche normal; Clignote en bleu: en état d'économie d'énergie.

Élément de menu de premier niveauÉlément de menu de deuxième niveauDescriptionÉlém ent de men u de troisièm e nivea u

Standard Cinéma Eye Care RTS VPS Auto. normal l'extrême Chaude Froide Utilisateur Gamma LED Mode DCR FreeSync Aspect Pointeur Temps de réponse Luminosité Contraste T°. Couleur Image Jeux Langue Éteindre Transparence Réinit. Configuration Désactiver la fonction de minuterie Réinitialiser les valeurs par défaut de l'usine Quitter la fonction Mode d'utilisation normale Mode d'application pour visualisation du film Mode de jeu de tir à la première personne Mode de jeu de stratégie Mode d'application du filtrage de lumière bleue pour protection des yeux Activer le contraste dynamique Désactiver le contraste dynamique Activer la fonction FreeSync, supporter seulement la carte graphique AMD (doit être supporté par le moniteur) Désactiver la fonction FreeSync (doit être supporté par le moniteur) Ajuster automatiquement l'échelle d'image Ajuster l'image en mode écran large Ajuster l'image au mode 4: 3 Mode OD général, réduisant le flou de mouvement (doit être supporté par le moniteur) Mode OD à vitesse maximale, réduisant le flou de mouvement (doit être supporté par le moniteur) Mode OD désactivé(doit être supporté par le moniteur) Définir comme température de couleur fraîche Définir comme température de couleur chaude Ajuster la luminosité de l'écran Ajuster le contraste de l'écran Entrée de signal DVI (numérique) Entrée de signal HDMI (numérique) Entrée de signal DisplayPort (numérique) Désactiver la fonction du point à visée Ajuster légèrement la température de couleur rouge Ajuster légèrement la température de couleur verte Ajuster légèrement la température de couleur bleue Arrêt automatique après 1 minute sous économie d'énergie en l'absence de signal Désactivé LED Activé LED Ajuster la luminosité du ton de couleur gris 1.8 Ajuster la luminosité du ton de couleur gris 2.2 N.B.: Les fonctions peuvent être ajustées en raison du modèle spécifique ou de la mise à niveau de la version du logiciel. Le modèle physique prévaudra.

V. Descriptions des fonctions du menu d'opération (OSD)

Ajuster la transparence Toutes les spécifications et informations sont sujettes à changement sans préavis.

Toutes les spécifications et informations sont sujettes à changement sans préavis.

VI. Questions Fréquemment Posées

Défauts survenus Le voyant d'alimentation n'est pas allumé Solutions possibles Image de gradation Photo clignotante ou image avec des ondulations Déficit de couleur (rouge, verte et bleue) Image avec différence de couleur (aspect blanc non blanc)

Vérifier si l'appareil est mis sous tension.

Vérifier si le cordon d'alimentation est connecté.

Ajuster la luminosité et le contraste.

équipements avec des perturbations électroniques. Il peut y avoir des appareils électriques ou des Le voyant d'alimentation est allumé (clignotante), mais le moniteur n'a pas d'images.

Vérifier si la carte d'affichage du PC est correctement insérée.

Vérifier si le câble de signal du moniteur est correctement connecté avec le PC.

Vérifier la fiche du câble de signal pour le moniteur et s'assurer que chaque broche n'a pas de flexion.

Observer le voyant lumineux en appuyant sur la touche "Verrouillage des Majuscules"sur le clavier du PC et vérifier si le PC fonctionne. Vérifier si le PC est activé.

s'assurer que chaque broche n'a pas de flexion. Vérifier le câble de signal pour le moniteur et

Ajuster la couleur RGB ou ré-sélectionner la T°. Couleur.

est compatible avec le PC.

Vérifier si la carte d'affichage est compatible avec la fonction Prêt-à-l'emploi. Vérifier si la fonction Prêt-à-l'emploi de l'appareil Prêt-à-l'emploi impossible

• Veuillez confirmer les valeurs par défaut de la plage dynamique de sortie et le format de pixel dans les paramètres graphiques est «tous» lorsque la luminosité de l'écran est plus élevé que d'habitude.100

Élément de menu de premier niveauÉlément de menu de deuxième niveauDescriptionÉlém ent de men u de troisièm e nivea u

Standard Cinéma Eye Care RTS VPS Auto. normal l'extrême Chaude Froide Utilisateur Gamma LED Mode DCR FreeSync Aspect Pointeur Temps de réponse Luminosité Contraste T°. Couleur Image Jeux Langue Éteindre Transparence Réinit. Configuration Désactiver la fonction de minuterie Réinitialiser les valeurs par défaut de l'usine Quitter la fonction Mode d'utilisation normale Mode d'application pour visualisation du film Mode de jeu de tir à la première personne Mode de jeu de stratégie Mode d'application du filtrage de lumière bleue pour protection des yeux Activer le contraste dynamique Désactiver le contraste dynamique Activer la fonction FreeSync, supporter seulement la carte graphique AMD (doit être supporté par le moniteur) Désactiver la fonction FreeSync (doit être supporté par le moniteur) Ajuster automatiquement l'échelle d'image Ajuster l'image en mode écran large Ajuster l'image au mode 4: 3 Mode OD général, réduisant le flou de mouvement (doit être supporté par le moniteur) Mode OD à vitesse maximale, réduisant le flou de mouvement (doit être supporté par le moniteur) Mode OD désactivé(doit être supporté par le moniteur) Définir comme température de couleur fraîche Définir comme température de couleur chaude Ajuster la luminosité de l'écran Ajuster le contraste de l'écran Entrée de signal DVI (numérique) Entrée de signal HDMI (numérique) Entrée de signal DisplayPort (numérique) Désactiver la fonction du point à visée Ajuster légèrement la température de couleur rouge Ajuster légèrement la température de couleur verte Ajuster légèrement la température de couleur bleue Arrêt automatique après 1 minute sous économie d'énergie en l'absence de signal Désactivé LED Activé LED Ajuster la luminosité du ton de couleur gris 1.8 Ajuster la luminosité du ton de couleur gris 2.2 N.B.: Les fonctions peuvent être ajustées en raison du modèle spécifique ou de la mise à niveau de la version du logiciel. Le modèle physique prévaudra.

V. Descriptions des fonctions du menu d'opération (OSD)

Ajuster la transparence Toutes les spécifications et informations sont sujettes à changement sans préavis. Toutes les spécifications et informations sont sujettes à changement sans préavis.

VI. Questions Fréquemment Posées

Défauts survenus Le voyant d'alimentation n'est pas allumé Solutions possibles Image de gradation Photo clignotante ou image avec des ondulations Déficit de couleur (rouge, verte et bleue) Image avec différence de couleur (aspect blanc non blanc)

Vérifier si l'appareil est mis sous tension.

Vérifier si le cordon d'alimentation est connecté.

Ajuster la luminosité et le contraste.

équipements avec des perturbations électroniques. Il peut y avoir des appareils électriques ou des Le voyant d'alimentation est allumé (clignotante), mais le moniteur n'a pas d'images.

Vérifier si la carte d'affichage du PC est correctement insérée.

Vérifier si le câble de signal du moniteur est correctement connecté avec le PC.

Vérifier la fiche du câble de signal pour le moniteur et s'assurer que chaque broche n'a pas de flexion.

Observer le voyant lumineux en appuyant sur la touche "Verrouillage des Majuscules"sur le clavier du PC et vérifier si le PC fonctionne. Vérifier si le PC est activé.

s'assurer que chaque broche n'a pas de flexion. Vérifier le câble de signal pour le moniteur et

Ajuster la couleur RGB ou ré-sélectionner la T°. Couleur.

est compatible avec le PC.

Vérifier si la carte d'affichage est compatible avec la fonction Prêt-à-l'emploi. Vérifier si la fonction Prêt-à-l'emploi de l'appareil Prêt-à-l'emploi impossible

• Veuillez confirmer les valeurs par défaut de la plage dynamique de sortie et le format de pixel dans les paramètres graphiques est «tous» lorsque la luminosité de l'écran est plus élevé que d'habitude.Toutes les spécifications et informations sont sujettes à changement sans préavis.

VII. Spécifications du produit

Ratio d'aspect d'image Dimensions d'image (mm) Distance du point(mm) Résolution optimale N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique.

VIII. Tableau des modes prédéfinis du produit

Remarque: Lorsque la résolution est de 2560*1440@60Hz/3440*1440@60Hz/ 1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz connexion via le port DVI, veuillez choisir des câbles DVI à double canal de 24 + 1 broche.

Température ambiante Humidité Température de stockage Température de travail RH pour l'opération -20℃ to 60℃ 0℃ to 40℃ 20% to 80% N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique. 697.344*392.256 80.0cm (31.5″QHD) 16:9 0.2724*0.2724 2560*1440 En mode de connexion DVI En mode de connexion DP Ratio d'aspectDimensions de l'écran Résolution prédéfinie/Taux de rafraîchissement 16:9 16:9 31.5"QHD 31.5"QHD (60/120Hz)1920x1080(60/120Hz)1680x1050 (60/ 75/120Hz)1280x1024 60/70/75/120Hz)1280x768(56/60/70/75/120Hz)800x600 60/72/75Hz640x480

VII. Spécifications du produit

Ratio d'aspect d'image Dimensions d'image (mm) Distance du point(mm) Résolution optimale N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique.

VIII. Tableau des modes prédéfinis du produit

Remarque: Lorsque la résolution est de 2560*1440@60Hz/3440*1440@60Hz/ 1920*1080@144Hz/2560*1440@144Hz/3840*2160@30Hz connexion via le port DVI, veuillez choisir des câbles DVI à double canal de 24 + 1 broche.

Température ambiante Humidité Température de stockage Température de travail RH pour l'opération -20℃ to 60℃ 0℃ to 40℃ 20% to 80% N.B.: L'application réelle des paramètres ci-dessus doit être soumise au modèle spécifique. 697.344*392.256 80.0cm (31.5″QHD) 16:9 0.2724*0.2724 2560*1440 En mode de connexion DVI En mode de connexion DP Ratio d'aspectDimensions de l'écran Résolution prédéfinie/Taux de rafraîchissement 16:9 16:9 31.5"QHD 31.5"QHD (60/120Hz)1920x1080(60/120Hz)1680x1050 (60/ 75/120Hz)1280x1024 60/70/75/120Hz)1280x768(56/60/70/75/120Hz)800x600 60/72/75Hz640x480

ConfiguraciónEntradaImagenJuego10005010005050R G BOffOnOffOn16：94：3OffFrançaise FrançaiseDeutsch DeutschItaliano ItalianoEspañol Español한국어 한국어 Русский Русский Português Português日本語 日本語繁體中文 繁體中文 English English OffOnOffOnOffOn2.21.8502DVIHDMIDPEye Care Gamma LED Transparencia N.B.: Les fonctions peuvent être ajustées en raison du modèle spécifique ou de la mise à niveau de la version du logiciel. Le modèle physique prévaudra.

V. Descriptions des fonctions du menu d'opération (OSD)

Eye CareGamma LED Transparencia N.B.: Les fonctions peuvent être ajustées en raison du modèle spécifique ou de la mise à niveau de la version du logiciel. Le modèle physique prévaudra.
