MODE D'EMPLOI AVX120 AIWA

N.° de Modelo	N.° de série (N.° de lote)
AV-X120

1 ESPANOL

PRECAUCIONES

Signification des symboles graphiques:

L'éclair portant une flèche, situé dans un triangle équilatéral, sert à prévenir l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur de l'appareil, assez élevée pour constituer un risque d'électrocution.

Le point d'exclamation situe dans un triangle équilatorial, sort à prévenir l'utilisateur de la présence d'instructions importantes concernant l'utilisation et l'entretien (ou la réparation) de l'appareil dans le manuel qui accompagne ce dernier.

Relevé du propriétaire

Pour plus de commodité, note le nombre de modèle et le nombre de série (cas numérios se trouvent au dos de l'appareil) dans les cases ci-dessous. Prière de mentionner ces numérios quand on contacte un distributeur Aiwa en cas de difficulté.

N° de modulo	N° de série (N° de lot)
AV-X120

PRECAUTIONS

Lisez attentivement et complètement le mode d'emploi avant d'utiliser l'ampli-tuner et conserveze-le pour toute reférence future. Respectez tous les avertissements et consignes mentionnés dans le mode d'emploi, ainsi que les conseils concernant la sécurité.

Installation

1 Eau et humidité — Ne pas utiliser l'ampli-tuner pres d'une baignoire, d'un lavabo, d'une piscine ou de tout autre endroit similaire.
2 Chaleur—Ne pas utiliser l'ampli-tuner pres d'une source de chaleur, comme une sortie d'air chaud, un chauffage, ou autre apparéil produitant de la chaleur. Il ne doit pas non plus être exposé à des températures inférieures à 5^ ( 41^ ) ou supérieures à 35^ ( 95^ ).
3 Installation - Installez l'ampli-tuner sur une surface plane, de niveau.
4 Ventilation — Laissez un espace suffisant tout autour de l'ampli-tuner pour garantir une bonne ventilation, soit environ 10 cm (4 po.) à l'arrière et au-dessus de l'ampli-tuner et 5 cm (2 po.) sur les deux cotés.

• Ne pas poser l'ampli-tuner sur un lit, une couverture ou toute autre surface similaire qui pourrait bloquer les orifices de ventilation.
• Ne pas installer l'ampli-tuner dans une étagère, un placard ou un meuble où la ventilation est insuffisante.

5 Objets et liquide — Veillez à ce qu'aucun objet ni liquide ne pénétre dans les orifices de ventilation de l'ampli-tuner.

6 Chariots et supports - Quand you installez l'ampli-tuner sur un support ou un chariot, déplacez-les lentement.

A cause d'arrêts subits, de mouvements brusques et de surfaces inégales, l'ampli-tuner ou le chariot peuvent être renversés.

7 Fixation au mur ou au plafond - L'ampli-tuner ne doit pas etre installedu mur ou au plafond.

Electricité

1 Sources d'alimentation — Raccordez l'ampli-tuner seulement à la source d'alimentation spécifiée dans le mode d'emploi et indiquée sur l'ampli-tuner proprement dit.
2 Polarisation - Par mesure de sécurité, certains appeareils sont équipés d'une fiche secteur polarisée qui ne rentre dans la prise murale que dans un seul sens. S'il n'est pas possible d'insérer la fiche dans la prise, essayez dans l'autre sens. S'il n'est toujours pas possible d'insérer la fiche dans la prise, faites appel à un electricien pour replacer la prise qui est probablement trop vente. Ne pas modifier la fiche polarisée, elle ne replirait plus son but.

3 Cordon d'alimentation secteur

• Quand vous débranchez le cordon d'alimentation secteur, tirez sur la fiche et non pas sur le cordon.
• Ne jamais toucher la fiche secteur avec des mains humides, afin d'éviter les risques d'incendie ou d'électrocution.
• Les cordons d'alimentation doivent être fixés correctement pour évider qu'ils ne soient piées, coincés ou piétinés. Faites particulièrement attention au cordon reliant l'ampli-tuner à la prise secteur.
• Evitez de surcharger les fiches et cordons de prolongation au-delà de leur capacité afin d'éviter tout risque d'incendie ou d'électrocution.

4 Cordon de prolongation — Afin d'éviter tout risque d'électrocution, ne pas utiliser de fiche secteur polarisée avec un cordon de prolongation, douille ou autre type de prise à moins que la fiche polarisée ne soit complètement insérée sans laisser les lames à découvert.

5 Quand l'ampli-tuner n'est pas utilisé—Débranchez l'ampli-tuner de la prise secteur si vous prévoyez de ne pas l'utiliser pendant plusieurs mois. Quand le cordon est branché, une petite quantité d'électricité s'écoule vers même s'il est hors tension.

Antenne extérieure

1 Lignes électriques — Quand vous raccordez une antenné extérieure, assurez-vous qu'elle est suffisamment éloignée des lignes électriques.
2 Prise de terre de l'antenne extérieur — Assurez-vous que l'antenne est raccardée correctement à la terre par mesure de protection contre les points de tension et l'accumulation de charges statiques. L'article 810 du Code Electrique National, ANSI/NFPA70, fournit des informations pour une mise à la terre correcte des matés et supports, la mise à la terre du fil de connexion à un appareil de décharge, la dimension de l'appareil de décharge, la connexion des electrodes de terre et les exigences que doivent replir les electrodes de terre.

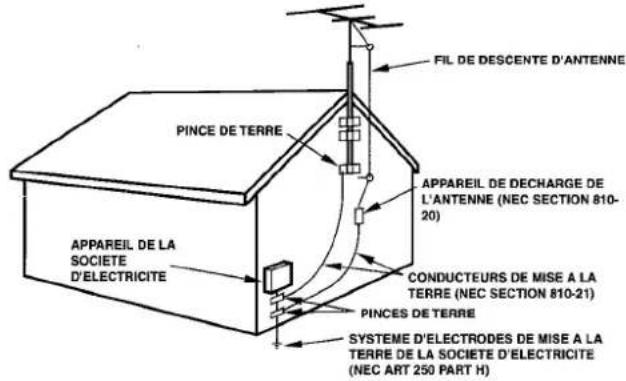

Mise à la terre d'une antenné d'après le Code Electrique National

NEC-NATIONAL ELECTRIC CODE (CODE ELECTRIQUE NATIONAL)

Entretien

Nettoyez l'ampli-tuner comme indiquedans le mode d'emploi.

Réparations exigeant l'intervention d'un professionnel

Faites réparer l'ampli-tuner par un professionnel dans les cas suivants:

• Le cordon ou la prise secteur a ete endommagé
• Des objets ou liquides sont tombés dans l'ampli-tuner
  L'ampli-tuner a ete exposé à la pluie ou à l'eau
• L'ampli-tuner ne semble pas fonctionner correctement
• Les performances de l'ampli-tuner ne sont plus les mêmes
• L'ampli-tuner est tombé ou le coffret a eté endommagé
  NE PAS ESSAYER DE REPARER SOI-MEME LE RECEPTEUR.

TABLE DES MATIÈRES

PRECAUTIONS 1

PREPARATIFS

RACCORDEMENTS 3
AVANT DE COMMENCER 6
REGLAGE DE L'Horloge 6

SON

REGLAGE PERSONNEL DU SON 7
EGALISEUR GRAPHIQUE ELECTRONIQUE 8
PROCESSEUR D'AMBIANCE 8

OPERATIONS DE BASE

Selection D'UNE SOURCE AUDIO OU VIDEO 9
ENREGISTREMENT D'UNE SOURCE AUDIO 9

RECEPTION RADIO

ACCORD MANUEL 10
ACCORD DIRECT 10
PREREGLAGE DES STATIONS 11

DOLBY PRO LOGIC

SELECTION DU DOLBY PRO LOGIC 12
REGLAGE DE LA BALANCE DU NIVEAU DES
ENCEINTES 13

MINUTERIE

REGLAGE DE LA MINUTERIE D'ARRET 14

GENERALITES

SOIN ET ENTRETIEN 14
SPECIFICATIONS 15
EN CAS DE PANNE 16

NOMENCLATURE 16

Vérifiez votre apparéil et les accessoires

Ampli-tuner stereo AV-X120

Télécommande

Antenne FM

Antenne AM

Mode d'emploi, etc.

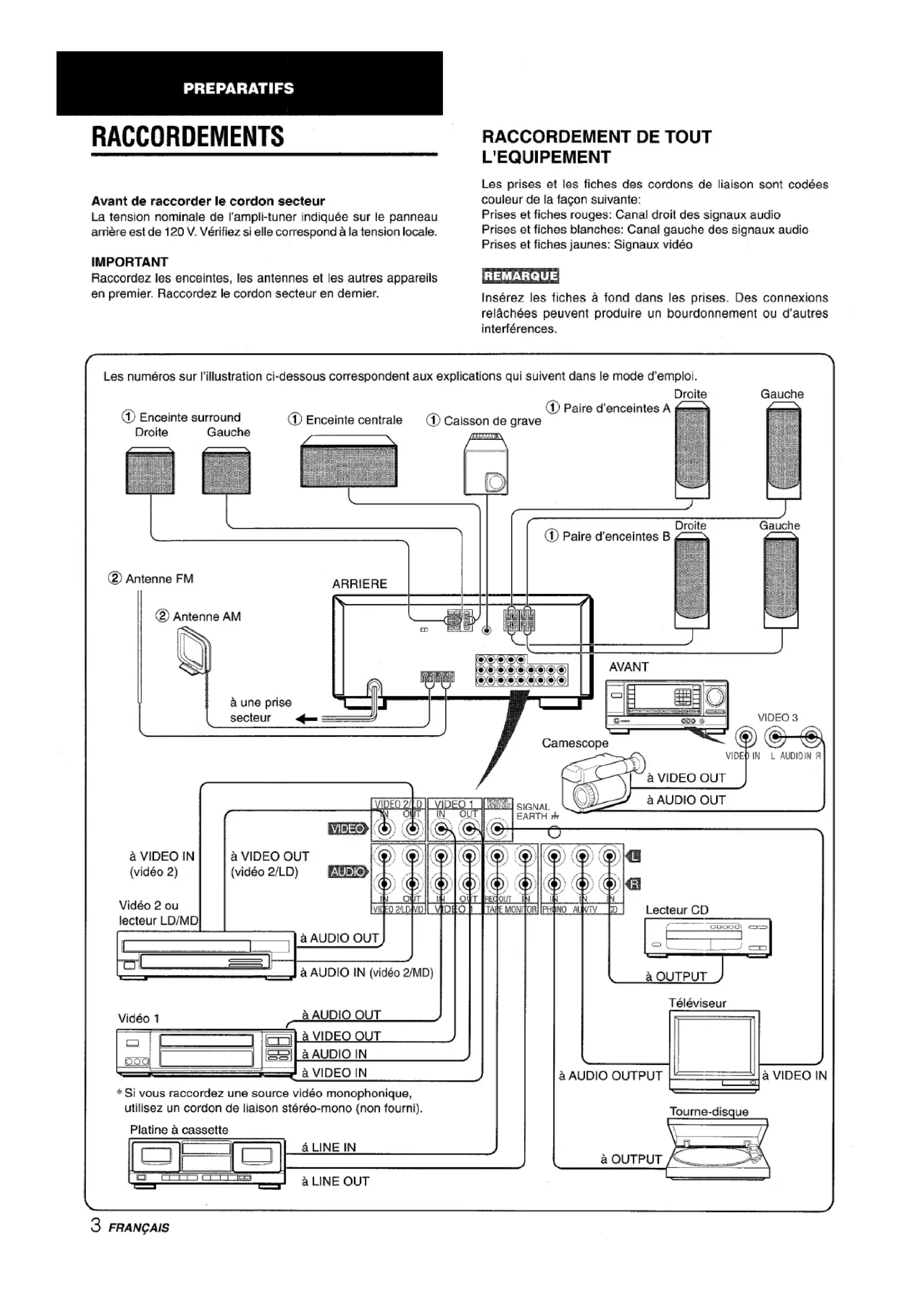

RACCORDEMENTS

Avant de raccorder le cordon secteur

La tension nominale de l'ampli-tuner indiquée sur le panneau arrêté est de 120 V. Verifiez si elle correspond à la tension locale.

IMPORTANT

Raccordez les enceintes, les antennes et les autres apparéils en premier. Raccordez le cordon secteur en dernier.

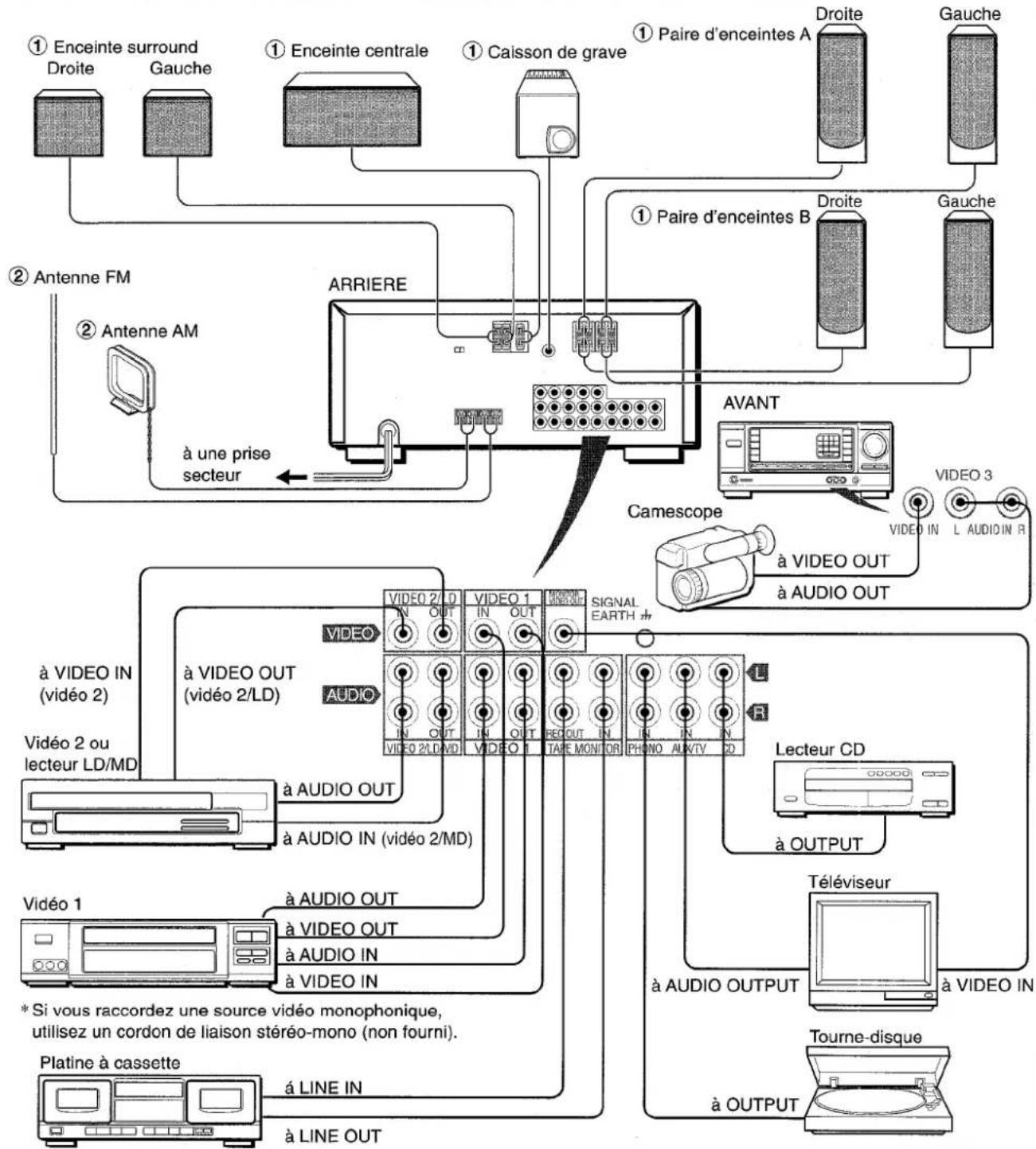

RACCORDEMENT DE TOUT L'ÉQUIPEMENT

Les prises et les fiches des cordons de liaison sont codées couleur de la façon suivante:

Prises et fiches rouges: Canal droit des signaux audio
Prises et fiches blanches: Canal gauche des signaux audio
Prises et fiches jaunes: Signaux video

REMARQUE

Insérez les fiches à fond dans les prises. Des connexions relâchées peuvent produit un bourdonnement ou d'autres interférences.

Les numéroes sur l'illustration ci-dessous correspondant aux explications qui suivent dans le mode d'emploi.

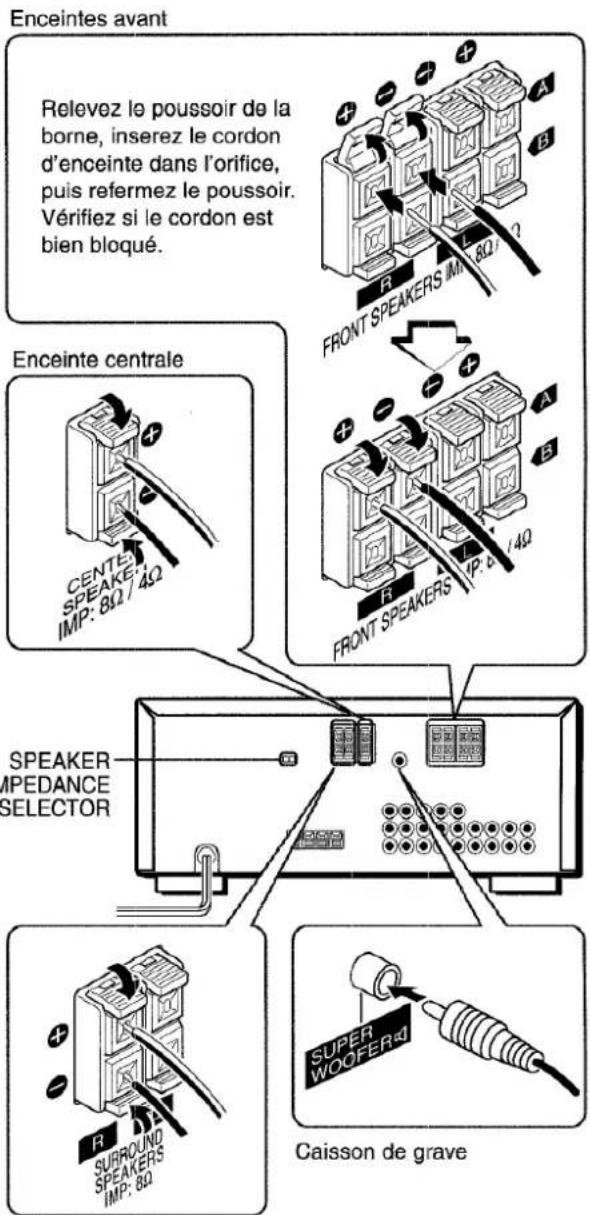

RACCORDEMENT DES ENCEINTES①

Bornes d'enceinte

Raccordez les enceintes avant (paire A et/ou B), une enceinte centrale et des enceintes surround aux bornes d'enceintes correspondantes de l'ampli-tuner:

• les cordons d'enceintes avant aux bornes FRONT SPEAKERS
• le cordon d'enceinte centrale aux bornes CENTER SPEAKER
• les cordons d'enceinte surround aux bornes SURROUND SPEAKERS.

Pour obtenir des basses encore plus puissantes, vous pouvez raccorder un caisson de grave amplifié à la prise SUPER WOOFER.

Impedance des enceintes

- Enceintes avant et arrêté

Le selecteur SPEAKER IMPEDANCE SELECTOR à l'arrête de l'ampli-tuner doit être régé sur la position correspondant à l'impédance des enceintes avant et centrale.

Pour utiliser des enceintes de 4 ohms, réglez le sélecteur sur 4 . Pour utiliser des enceintes de 8 ohms, réglez-le sur 8 . Debranchez le cordon secteur avant de régler le sélecteur.

- Enceintes surround et caisson de grave

Le sélecteur SPEAKER IMPEDANCE SELECTOR n'a aucun effet sur les bornes SURROUND SPEAKERS et la prise SUPER WOOFER.

Pour les enceintes surround et le caisson de grave, utilisez des enceintes d'au moins 8 ohms.

Raccordement des bornes ^+ a ^+ et- a

Pour obtenir l'effet sonore adequat, les bornes d'enceintes de l'ampli-tuner et des enceintes doivent aetre raccordees correctement: les bornes ^+ de I'ampli-tuner doivent aetre reliées aux bornes ^+ des enceintes (et -a-).

REMARQUE

• Veiliez à raccarder correctement les cordons comme indiqué sur l'illustration de droite. Des connexions inadéquates peuvent cause des courts-circuits au niveau des bornes SPEAKER(S).
• Ne pas laisser de sources de magnétisme près des enceintes.
• Quand vous utilisez un caisson de grave, selectionnez la paire d'enceintes A (voir page 6), sinon il ne fournira aucun son.

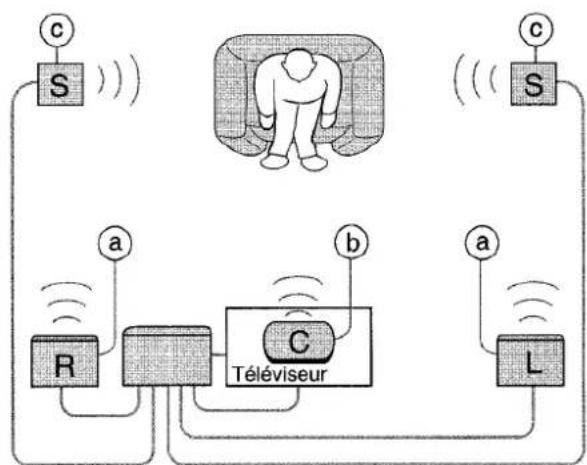

POSITIONNEMENT DES ENCEINTES

Positionne les enceintes de maniore a tirer le meilleur part des effets Dolby Pro Logic ou DSP (voir "DOLBY PRO LOGIC").

Enceintes avant

Enceinte centrale

Installez l'enceinte centrale entre les deux enceintes avant et sur ou sous le téléviseur, si I'ampli-tuner est raccordé à un téléviseur.

Enceintes surround

Installez les enceintes surround directement sur les cotés ou légèrement en retrait de la position d'écoute. Alignez-les horizontally à environ 1 m (3,2 pieds) au-dessus du niveau des oreilles.

REMARQUE

• Le son est fourni par les enceintes surround quand le DSP est en service.
• Le son est fourni principalement par l'enceinte centrale quand le Dolby Pro Logic Surround est en service. Notez que lorsque vous sélectionnez le mode PHANTOM du Dolby Pro Logic, l'enceinte centrale est désactivée. (Pour les détails, voir "DOLBY PRO LOGIC".)

Enceintes surround

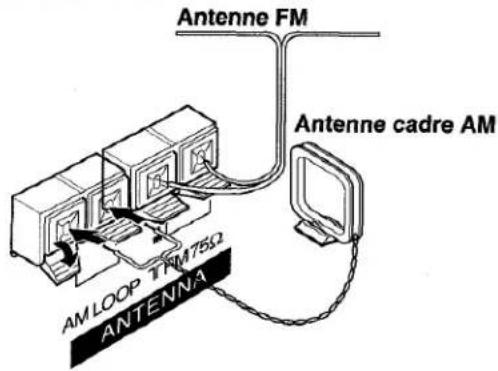

RACCORDEMENT DES ANTENNES FOURNIES ②

Raccordez l'antenne FM aux bornes FM 75 Ω et l'antenne AM aux bornes AM LOOP.

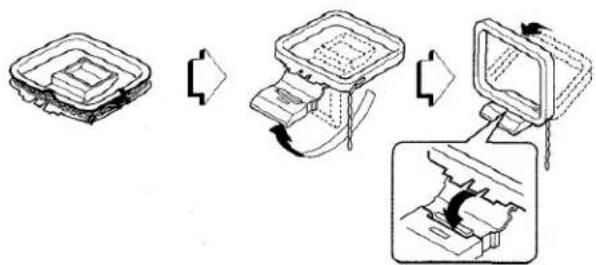

Pour poser l'antenne cadre AM sur une surface
Insérez la saillie dans la rainure comme indiqué sur l'illustration.

Pour positionner les antennes Antenne fil FM:

Etendez-la a l'horizontale de maniere a former un T et fixez ses
extrémités au mur.
Antenne cadre AM:
Faites-la pivoter pour trouver la meilleure direction.

REMARQUE

• Ne pasapprocher l'antenne FM d'objets metalliques ou de tringles de rideaux.
• Ne pasapprocher l'antenne AM d'autres appeareils, de I'amplituner, du cordon secteur ou des cordons d'enceintes, car elle pourrait capter du bruit.
• Ne pas dérouler le fil de l'antenne cadre AM.

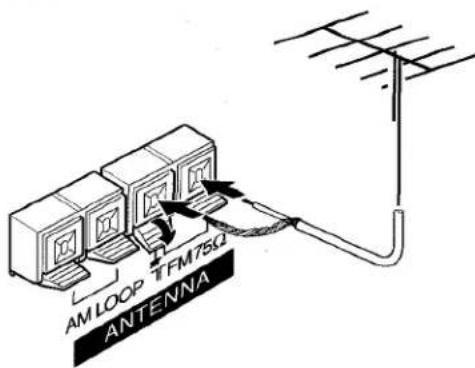

RACCORDEMENT D'UN ANTENNE EXTERIEURE

Pour garantir une réception FM de qualité, il est conseilé d'utiliser une antenné extérieure. Raccordez l'antenne extérieure aux bornes FM 75 Ω.

A PROPOS DE LA TELECOMMANDE

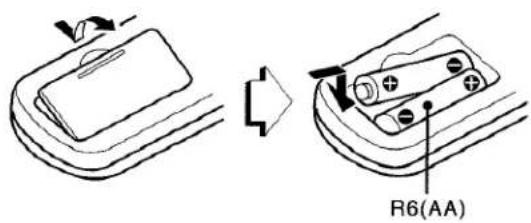

Mise en place des piles
Enlevez le couvercle du logement des piles au dos de la télécommande et inserez deux piles R6 (format AA).

Remplacement des piles

La portée maximale de la télécommande, c'est-à-dire la distance entre la télécommande et le capteur de l'ampli-tuner, devrait etre de 5 metres (16 pieds).Quand la portee est reduite, remplacez les piles par des neues.

Utilisation de la télécommande

Les instructions de ce mode d'emploi indiquent la plupart du temps les touches de l'appareil. Les touches de la télécommande ayant le même nom que celles de l'appareil peuvent tout aussi bien être utilisées.

REMARQUE

• Si vous prévoyez de ne pas utiliser l'ampli-tuner pendant une certaine période, enlevez les piles de la télécommande pour éviditer toute fuite de l'electrolyte des piles.

• La télécommande risque de ne pas fonctionner correctement quand:

• La ligne de vue entre la télécommande et le capteur de télécommande dans l'afficheur est exposée à une lumière intense, par exemple la luzière directe du soleil.

• D'autres télécommandes sont utilisées à proximité (telecommande de téléviseur, par ex.).

PourmettreI'ampli-tuner sous tension

1 Tournez la commande VOLUME vers MIN.
Sinon les enceintes peuventtre endommagées.

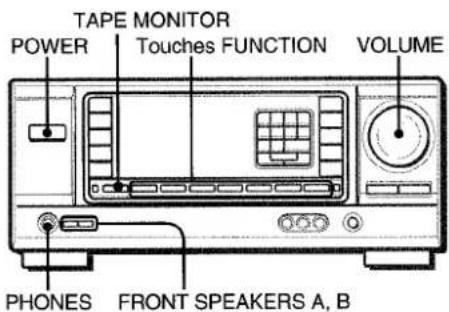

2 Appuyez sur une des touches FUNCTION (TUNER, PHONO, AUX/TV, CD,VIDEO 1,VIDEO 2 ouVIDEO 3) ou sur la touche TAPE MONITOR.

Quand vous appuyez sur la touche TUNER, la station accordée en dernier lieu est reçue (Mise en service directe).
Vous pouvez aussi utiliser l'interrupteur POWER.

L'ampli-tuner fonctionne au bout de quatre secondes.

Selection de la paire d'enceintes avant

Pour utiliser la paire d'enceintes A: Reglez la touche FRONT SPEAKERS A sur ON (marche).

Pour utiliser la paire d'enceintes B: Reglez la touche FRONT SPEAKERS B sur ON (marche).

Pour utiliser les deux paires d'enceintes: Réglez les deux touches sur ON (marche).

Réglez ces touches sur 1OFF (arrêt) pourmettre une paire d'enceintes,ou les deux,hors service.

REMARQUE

Comme les paires d'enceintes avant A et B sont raccordées en série:

• le son est légerement réduit quand vous utilisez les deux paires d'enceintes
  -aucun son n'est audible si les touches FRONT SPEAKERS A et B sont enclenchées (ON/marche) mais qu'une seule paire d'enceintes est raccardée

Pour changer le nom affiché pour la touche AUX/TV et la touche VIDEO 2

Quand you appuyez sur la touche AUX/TV, AUX apparait normalement, mais cette indication peutetre remplacee par TV. Quand I'ampli-tuner est sous tension, appuyez sur I'interrupteur. POWER tout en tenant la touche AUX/TV enfoncée.

Le nom affché pour la touche VIDEO 2 peuttre remplace parVIDEO 2, LD ou MD. Quand l'ampli-tuner est sous tension, appuyez sur l'interrupteur POWER tout en tenant la toucheVIDEO 2 enoncee.

Utilisation d'un casque

Raccordez un casque à fiche standard stéreo 06,3 mm (1/4 pouce) à la prise PHONES. N'oubliez pas de désactiver les touches FRONT SPEAKERS A et B (OFF/arret), sinon le son sera fourni par les haut-parleurs.

REMARQUE

Quand vous utilisez un casque, mettez le Dolby Pro Logic et le DSP hors service.

Pour eteindre l'ampli-tuner

Appuyez sur l'interrupteur POWER.

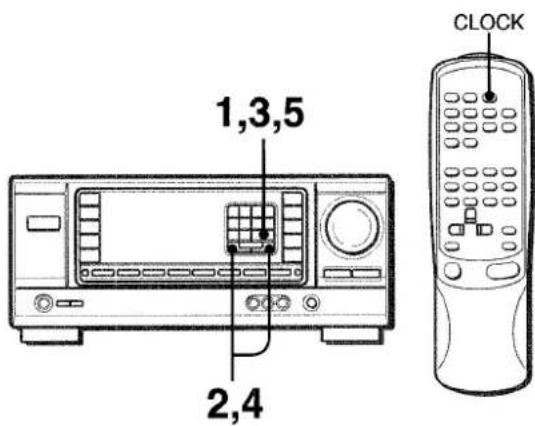

REGLAGE DE L'HORLOGE

Quand le cordon secteur est raccordé au secteur pour la première fois, l'horloge clignote sur I'afficheur.

Réglez-la de la façon suivante quand l'ampli-tuner est eteint.

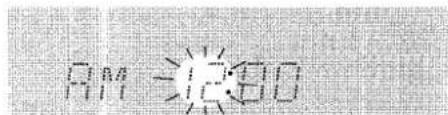

1 Appuyez sur la touche SET. L'heure clignote.

2 Appuyez sur la touche DOWN ou UP▲ pour désigner l'heure.
3 Appuyez sur la touche SET pour valider l'heure. L'heure cesse de clignoter et les minutes clignotent.
4 Appuyez sur la touche DOWN ou UP▲ pour désigner les minutes.
5 Appuyez sur la touche SET pour valider les minutes.

Les minutes cesser de clignoter sur l'afficheur et l'horologe se met en marche à partir de 00 seconde.

Pour remettre l'horloge à l'heure

Appuyez sur l'interrupteur POWER pourmettreI'ampli-tuner hors tension.Appuyez sur la touche SET et effectuez les operations 1a5 ci-dessus.

Pour afficher I'heure actuelle

Appuyez sur la touche CLOCK de la télécommande. L'heure est affichée pendant 4 secondes.

Pour passer au standard de 24 heures

Appuyez sur l'interrupteur POWER tout en tenant la touche UP à ou DOWN enforcée pendant que l'heure est affichée.

Répétez la même opération pour rétabrir le standard de 12 heures.

Si I'affichage de I'heure clignote quand I'ampli-tuner est hors tension

Il y a eu une interruption de courant. L'horloge doit être remise à l'heure.

Si l'alimentation est interrompue pendant plus de 24 heures, tous les réglages mémorisés après l'achat doivent être de nouveau effectuels.

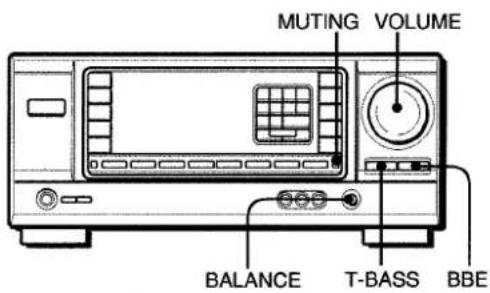

REGLAGE PERSONNEL DU SON

REGLAGE DE VOLUME

Tournez la commande de volume sur l'ampli-tuner ou appuyez sur les touches VOLUME de la télécommande.

Pour ajuster la balance gauche/droite

Tournez la commande BALANCE.

Pour couper provisoirement le son

Appuyez sur la touche MUTING.

"MUTE ON" apparait sur l'afficheur pendant quatre secondes.
Quand le son est coupé, la touche FUNCTION sélectionnée clignote. Appuyez une nouvelle fois sur la touche MUTING pour rétabir le son.

SYSTEME BBE

Le système BBE permet d'améliorer la clarté des haute fréquences.

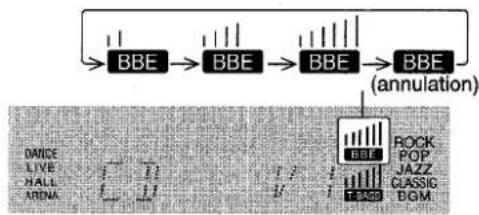

Appuyez sur la touche BBE

A chaque pression, le niveau change. Sélectionnez un des trois niveaux, ou la position d'annulation si vous préférez.

REMARQUE

Le système BBE est automatiquement annulé quand vous mettez le Dolby Pro Logic en service.

Le système T-BASS sert à renforcer le réalisme des basses fréquences.

Appuyez sur la touche T-BASS.

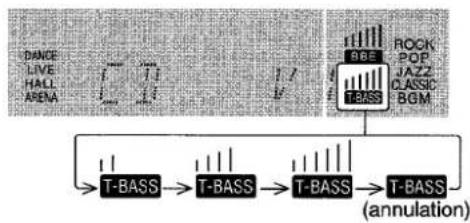

A chaque pression, le niveau change. Sélectionné un des trois niveaux, ou la position d'annulation si vous préférez.

REMARQUE

Le son des basses fréquences peut désenter des distorsions quand le système T-BASS est utilisé avec un disque ou une cassette sur lesquels les graves sont amplifiés d'origine. Dans ce cas, mettez le système T-BASS hors service.

REGLAGE DU SON PENDANT L'ENREGISTREMENT

Vous pouvez varier à volonté le volume de sortie et le timbre (sauf BBE) des enceintes ou du casque sans changer le niveau d'enregistrement.

Enregistrement avec le système BBE

La source peut être enregistrée avec la fonction BBE pour rendre le son de haute fréquences plus clair. Quand vous écoutez une cassette enregistrée avec le BBE, il est conseilé demettre cette fonction hors service.

EGALISEUR GRAPHIQUE ELECTRONIQUE

L'ampli-tuner presente les cinq modes d'égalisation suivants.

ROCK: Son puissant avec accentuation des aigus et des graves
POP: Présence améliorée des voix et des mediums

JAZZ: Accentuation des basses fréquences pour la musique de type jazz

CLASSIC: Son plus riche avec des graves lourds et des aigus fins

BGM: Son calme avec graves et aigus supprimés

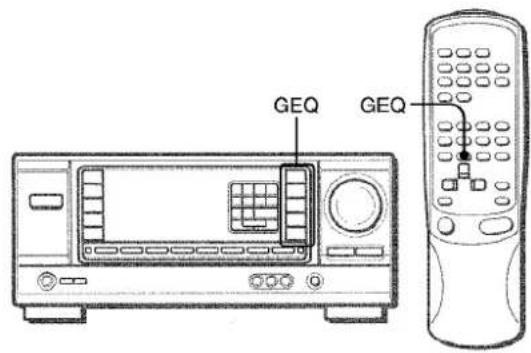

Appuyez sur une des touches GEQ (égaliseur graphique).

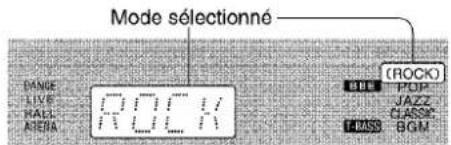

Le nom du mode sélectionné apparait sur l'afficheur pendant deux secondes et le mode sélectionné sur le côte droit de l'afficheur est entre parenthèses.

Pour annuler le mode selectionné

Appuyez une nouvelle fois sur la touche. "GEQ OFF" apparait sur l'afficheur.

Pour selectionner le mode avec la telecommande

Appuyez de façon repétée sur la touche GEQ jusqu'à ce que le mode d'égalisation souhaite apparaisse.

PROCESSEUR D'AMBIANCE

Les circuits du processeur d'ambiance (DSP) peuvent recreer l'effect desons refléchis par les murs et les plafonds, pour simuler la presence d'un environnement particulier. Il y a quatre modes d'ambiance avec les modes d'égalisation correspondants. Les modes d'égalisation sont automatiquement sélectionnés et peuvent être activés ou désactivés selon vos goûts.

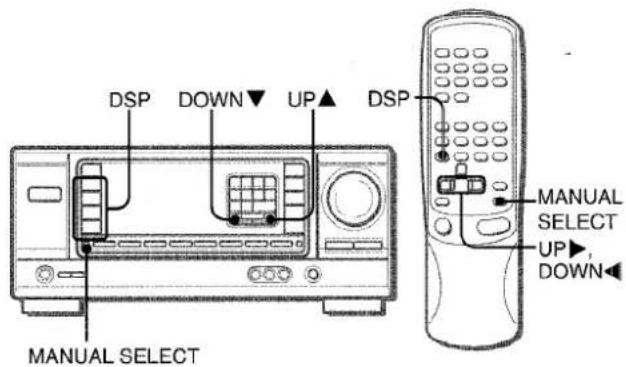

Appuyez sur une des touches DSP (DANCE, LIVE, HALL ou ARENA).

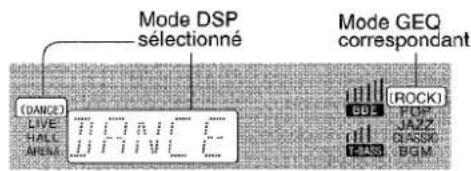

Le nom de mode sélectionné apparait sur l'afficheur pendant deux secondes, puis le mode DSP et le mode GEQ correspondant restent allumés sur l'afficheur.

Quand la source de musique est monophonique

Selectionnez LIVE pour simuler un effet stéro. Quand vous selectionnez DANCE ou HALL, aucun son n'est foumi par les enceintes surround.

Pour annuler le mode selectionné

Appuyez une nouvelle fois sur la touche sélectionnée. "DSP oFF" apparait sur l'afficheur. Meme si vous annulez le mode DSP sélectionné, le mode GEQ correspondant ou sélectionné resté actif. Quand le proceseur d'ambiance est hors service, aucun son n'est fourni par les enceintes surround.

Pour selectionner le mode avec la telecommande

Appuyez de façon repétée sur la touche DSP jusqu'à ce que le mode DSP souhaïte soit affché.

Pour ajuster le volume des enceintes surround

Appuyez une fois sur MANUAL SELECT. "SUR" est affiché pendant quatre secondes. Appuyez sur UP▲ ou DOWN▼ quand "SUR" est affiché.

Notez que le niveau des enceintes surround en mode Dolby Pro Logic change aussi (voir page 13).

REMARQUE

Le DSP est automatiquement annulé quand vous mettez le DOLBY PRO LOGIC en service.

SELECTION D'UNE SOURCE AUDIO OU VIDEO

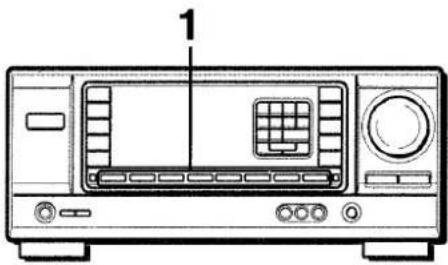

1 Sélectionnez la source de programme.

Appuyez sur une des touches FUNCTION ou la touche TAPE MONITOR.

Pour écouter ou regarder	Appuyez sur la touche
une cassette	TAPE MONITOR
la radio	TUNER
un disque analogique	PHONO
la télévision, etc.	AUX/TVa)
un disque compact	CD
une video (magnétoscope ou LD)	VIDEO 1,VIDEO 2a),VIDEO 3
MD	VIDEO 2a)

a): Pour selectionner AUX/TV, ou VIDEO 2/LD/MD, voir "Pour changer le nom affché pour la touche AUX/TV et la touche VIDEO 2 dans "AVANT DE COMMENCER" (voir page 6).

REMARQUE

Quand vous utilisez un tourne-disque avec amplificateur égaliseur intégré, réglez l'interrupteur de l' amplificateur égaliseur sur arrat. Reportez-vous au mode d'emploi de la platine tournedisque pour les détails.

2 Demarrez la source de programme selectionnee.

3 Reglez le son.

A propos de la source video founie au monitreur ou téléviseur

La source videoe selectionnee est indiquee sur I'afficheur et le signal videoe transmis par la prise MONITOR VIDEO OUT apparait sur le téléviseur.

ENREGISTREMENT D'UNE SOURCE AUDIO

TAPE MONITOR

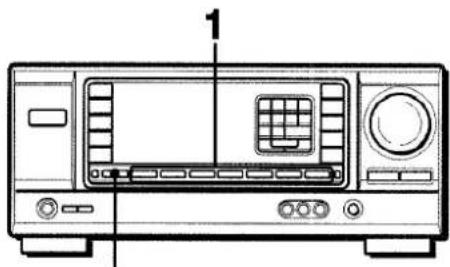

1 Sélectionnez la source de programme qui doit être enregistrée.

Appuyez sur une des touches FUNCTION.

2 Mettez la platine à cassette ou l'enregistreur MD en mode d'enregistrement.

3 Démarrez la source de programme sélectionnée.

Pour contrôler le son enregistré pendant l'enregistrement (quand la platine à cassette raccordée a trois têtes)

Appuyez sur la touche TAPE MONITOR. "TAPE ON" apparait sur l'afficheur pendant quatre secondes, puis le nom de la source seLECTIONnée à l'etape 1 réapparait. Pour cesser de contrôler le son, appuyez une nouvelle fois sur la touche pour que "TAPE OFF" apparaisse.

REMARQUE

Le son contrôle avec le système BBE n'a aucun effet sur l'enregistrement (voir page 7).

ACCORD MANUEL

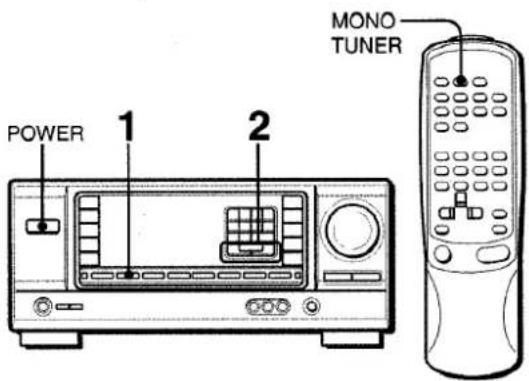

1 Appuyez de façon repétée sur la touche TUNER pour sélectionner la gamme souhaïée.

Si vous appuyez sur la touche TUNER quand l'ampli-tuner est eteint, il se met sous tension.

2 Appuyez sur la touche UPA ou DOWN pour selectionner une station.

A chaque pression sur la touche, la fréquence change.

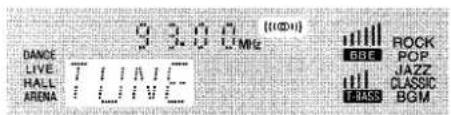

Quand vous receivez une station, "TUNE" est affché pendant deux secondes. Pendant la réception stéreo FM, (10) est affché.

Pour rechercher rapidement une station (recherche automatique)

Appuyez en continu sur la touche UP▲ ou DOWN▼ jusqu'à ce que la recherche commence. Quand une station est accordée, la recherche s'arrête.
Pour arreter la recherche automatique, appuyez sur la touche UP▲ ou DOWN▼.
- La recherche automatique peut ne pas s'arrêter sur les stations dont le signal est trop faible.

Quand une émission FM stéreo est parasitée

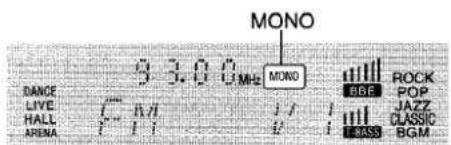

Appuyez sur la touche MONOTUNER de la telecommande pour que "MONO" apparaisse sur I'afficheur.

Le bruit est réduit, mais la réception est monophonique.

Pour rétablit la réception stéreo, appuyez sur la touche pour que "MONO" disparaïssé.

Pour changer l'intervalle d'accord AM

Le réglage par défaut de l'intervalle d'accord AM est de 10 kHz. Si vous utilisez cet ampli-tuner dans un pays ou l'attribution des fréquences est de 9 kHz, changez l'intervalle d'accord.

Tout en tenant la touche TUNER enforcée, appuyez immidiatement sur l'interrupteur POWER. Notez que l'ampliturasse au mode d'accord direct si vous appuyez pendant environ deux secondes sur la touche TUNER.

Pour revenir à l'intervalle initial, refaites les mêmes opérations.

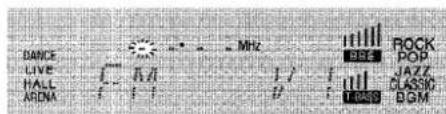

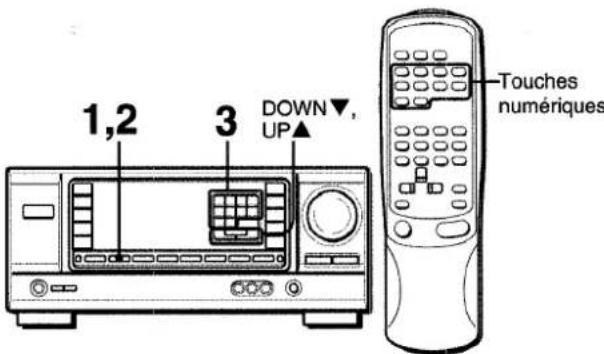

ACCORD DIRECT

OPERATIONS DE BASE RECEPTION RADIO

Si vous connaissiez la fréquence de la station souhaïée, vous pouvez l'accorder directement.

1 Appuyez sur la touche TUNER pour selectionner une gamme.
2 Appuyez sur la touche TUNER et maintenez-la enforcée jusqu'à ce que "_" clignote sur l'afficheur (Mode d'accord direct).

3 Appuyez sur les touches numériques appropriées pour accorder la station souhaïée. Par exemple:

Pour faire l'accord sur 106,50 MHz, appuyez sur les touches 1,0,6,5 et 0.

Pour faire l'accord sur 95,2 MHz, appuyez sur les touches 9, 5, 2 et 0.

Pour annuler le mode d'accord direct

Appuyez sur la touche UP ou DOWN

Quand you utilisez la telecommande

Effectuez les étapes 1 et 2 ci-dessus puis appuyez sur les touches numériques de la télécommande pour accorder la station souhaitée.

REMARQUE

• Quand vous entrez une fréquence hors de la plage d'accord, la valeur clignote sur l'afficheur pendant deux secondes puis s'éteint. Vérifiez la fréquence et refaites l'opération 3 correctement.
• Si vous entrez une fréquence non couverte par l'intervalle d'accord, la valeur est automatiquement arrondie au chiffre inférieur ou supérieur le plus proche.

PREREGLAGE DES STATIONS

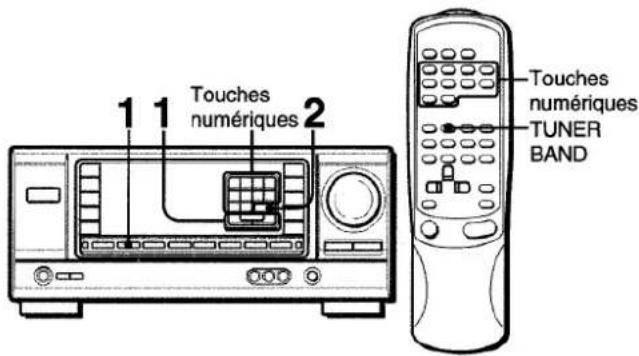

L'ampli-tuner peut memoriser en tout 32 stations. Quand une station est mémorisée, un nombre de prépréglage est affecté à cette station. Utilisez le nombre de prépréglage pour accorder directement la station prépréglée.

1 Appuyez sur la touche TUNER pour sélectionner la gamme et sur la touche UP▲ ou DOWN▼ pour sélectionner une station. Vous pouvez aussi utiliser l'accord direct.
2 Appuyez sur la touche SET pour memoriser la station.

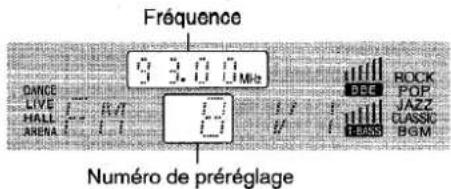

Un numero est affecté à chaque station méorisé, à partir de 1 dans l'ordre consécutif pour chaque gamme.

3 Refaites les opérations 1 et 2.

Il n'est pas possible de prêrgler une nouvelle station si 32 stations sont déjà ménorisées pour toutes les gâmes.

REMARQUE

Quand vous changez l'intervalle d'accord AM, toutes les stations prerégliées sont supprimées. Vous devez les prerégler une nouvelle fois.

1 Appuyez sur la touche TUNER pour selectionner une gamme.
2 Appuyez sur les touches numériques pour selectionner une station prerégée.

Par exemple:

Pour sélectionner le nombre de prépréglage 25, appuyez sur 2 et 5.

Pour sélectionner le nombre de prépréglage 7, appuyez sur 0 et 7.

Pour supprimer une station prerégée

Selectionnez le numero de prépréglage de la station que vous pouze supprimer. Appuyez ensuite sur la touche SET puis, dans les quatre secondes, une nouvelle fois sur la touche SET.

Les nombres de prépréglage de toutes les stations de la gamme, supérieurs au nombre annulé diminuant d'une unité.

Quand you utilisez la telecommande

Appuyez sur la touche TUNER pour selectionner la gamme et sur les touches numériques pour selectionner une station préreglee.

Le Dolby Pro Logic combiné avec des enceintes surround et centrale (standard) permettent de bénéficier d'un veritable son de cinema domestique. Quand vous reproduisez des disques laser ou des cassettes video qui ont été spécialement enregistrés en Dolby Surround, un son d'un réalisme étonnant enveloppe l'auditeur et assure un divertissement audio/video d'un nouveau genre.

Le réglage indépendant des quatre canaux permet à l'auditeur de bénéficier d'un son tel que l'on peut en faire l'expérience au cinema. Les voix sont reproduites par le champ sonore avant et central, tandis que l'ambiance, par exemple bruits de voitures ou de la foule, enveloppe de toute part et recrée une atmophère incroyablement réalisè. Veuillez tire attentivement ce qui suit pour "accorder" la sortie du système en fonction des caractéristiques de votre salle d'écoute.

Verifiez les points suivants:

• Avant d'utiliser le DOLBY PRO LOGIC, ajustez correctement la balance du niveau sonore des enceintes (voir page 13).
  Assurez-vous que les enceintes ont ete raccordees et installes correctement (voir pages 3 et 4).
  Assurez-vous que le télévisuer et l'appareil video sont raccordés correctement (voir page 3).
  Assurez-vous que le disque laser ou la cassette video, etc. porte le logo DOLEY SURROUND

SELECTION DU DOLBY PRO LOGIC

Le mode Dolby Pro Logic optimal dépend du type et de l'emplacement des enceintes. Il est conseilé d'utiliser les enceintes optionnelles Aiwa pour tous les canaux, par exemple, c'est-à-dire les SX-R1000 comme enceintes surround, la SX-C1000 comme enceinte centrale et les SX-AV1000 comme enceintes avant. Sélectionné le mode Dolby Pro Logic en fonction de la configuration de vos enceintes.

Mode conseillé

	Enceinte centrale
	Grande dimension	Petite dimension	Sans enceinte
Enceintes surround(enceintes arriere)	DOLBY PROLOGIC-WIDE	DOLBY PROLOGIC-NORMAL	PHANTOM
Sans enceintes surround	3CH LOGIC-WIDE	3CH LOGIC-NORMAL	-

Mode PHANTOM: Sélectionnez ce mode si vous ne raccordez pas d'enceinte centrale. Les signaux du canal central sont redistribués sur les enceintes avant gauche et droite.

Mode 3CH LOGIC: Sélectionné ce mode si vous ne raccorde pas d'enceintes surround.

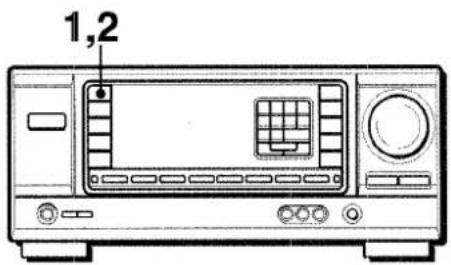

POUR SELECTIONNER UN MODE DOLBY PRO LOGIC

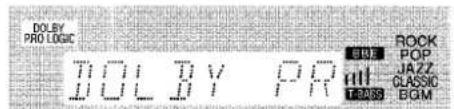

1 Appuyez de façon repétée sur la touche DOLBY PRO LOGIC pour sélectionner le mode approprié.

Quand you selectionnez le mode DOLBY PRO LOGIC ou 3CH LOGIC, l'indicateur s'allume et le nom du mode selectionné défile sur l'afficheur. A chaque pression sur la touche, le mode change de la façon suivante.

2 Appuyez une nouvelle fois sur la touche DOLBY PRO LOGIC et tenez la touche enfoncée jusqu'à ce que le mode d'enceinte centrale que vous pouze selectionner apparaisse.

Quand you selectionnez le mode DOLBY PRO LOGIC à l'etape 1:

"NORMAL", "WIDE" et "PHANTOM" apparaiscent tour à tour sur l'afficheur.

Quand you selectionnez le mode 3CH LOGIC à l'etape 1:

"NORMAL" et "WIDE" apparaisent tour à tour sur l'afficheur.

REMARQUE

• Avec certaines sources et dans certaines conditions d'écoute, vous n'obtiennent pas l'effecteur surround escompté même si le DOLBY PRO LOGIC est en service.
• Vous n'obtiendrez pas un effet DOLBY PRO LOGIC parfait si les enregistrements que vous utilisez ne portent pas le logo DOLOBY SURROUND. Dans ce cas, utilisez plutot le DSP (voir page 8).
• Le système DOLBY PRO LOGIC est automatiquement annulé quand vous mettez le BBE ou DSP en service.

REGLAGE DE LA BALANCE DU NIVEAU DES ENCEINTES

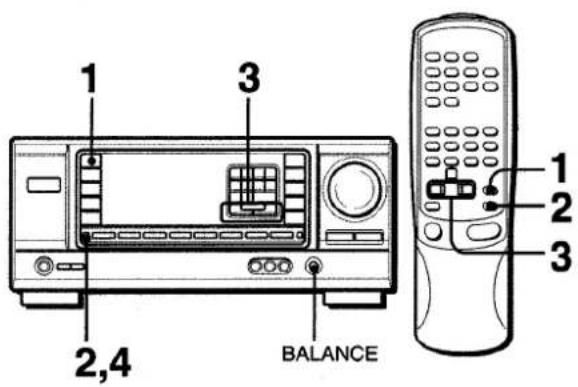

L'ampli-tuner intègre un générateur de signaux d'essai appelé séquenceur de bruit pour faciliter le réglage de la balance des quatre canaux.

Le séquenceur fournit un signal qui passé d'un canal à l'autre, permettant ainsi d'effectuer simplement un réglage du niveau sonore pour obtenir le même niveau apparent pour chaque canal à la position d'écoute.

1 Sélectionnéz le mode Dolby Pro Logic en fonction de la configuration actuelle des enceintes.

(Voir page 12.)

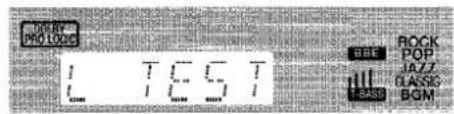

2 Appuyez sur la touche MANUAL SELECT et tenez-la enforcée pendant environ deux secondes jusqu'à ce que “L TEST” apparaisse.

Un signal est envoyé à chaque canal dans l'ordre suivant:

Mode DOLBY PRO LOGIC NORMAL ou WIDE

Mode DOLBY PRO LOGIC PHANTOM

Mode 3CH LOGIC NORMAL ou WIDE

3 Ajustez le niveau sonore de l'enceinte centrale et (ou) des enceintes surround.

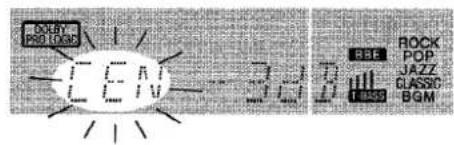

Quand "CEN" ou "SUR" est affché, appuyez sur la touche UP▲ ou DOWN pour ajuster le volume des enceintes centrale ou surround en fonction du niveau des enceintes avant gauche et droite.

Pour ajuster la balance des enceintes gauche et droite, utilisez la commande BALANCE quand "L TEST" ou "TEST R" est affché.

4 Appuyez une nouvelle fois sur la touche MANUAL SELECT pour arreter le signal.

REMARQUE

Si vous changez le volume des enceintes surround du mode DSP (voir page 8), celui des enceintes surround dans le mode Dolby Pro Logic change aussi.

A propos des canaux

Les enceintes gauche et droite creent l'effet stéreo.

L'enceinte centrale permet d'obtenir un positionnement plus précis du son sur un large champs sonore.

Les enceintes surround arrêté augmentent la "profondeur" du champ sonore.

Pour changer le temps de retard

Les enceintes surround reproduisent le son une fraction de seconde après les enceintes avant. Le retard est initialement regle sur 20 ms (millisecond).

Pour changer le temps de retard standard, appuyez deux ou trois fois sur la touche MANUAL SELECT pour que "TIME" soit affchéé. Appuyez ensuite sur UP▲ ou DOWN▼. A chaque pression sur une de ces touches, le temps de retard change comme suit.

Pour changer le niveau sonore après avoir ajusté la balance avec le séquenceur de bruit

Voussoupiezreglerle niveaounosoredesenceintescentraleet surroundpendantqu'undisque laseroue videoestreproduit.

1 Appuyez une ou deux fois sur la touche MANUAL SELECT pour selectionner "CEN" ou "SUR" (centre ou surround).
2 Quand "CEN" ou "SUR" est affché, appuyez sur UP▲ ou DOWN▼ pour ajuster le volume.

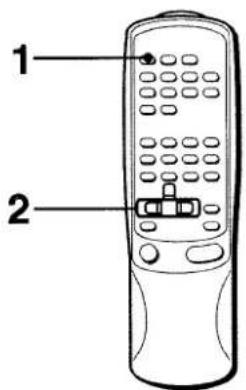

REGLAGE DE LA MINUTERIE D'ARRET

L'ampli-tuner peut être automatiquement mis hors tension à une heures précise.

Utilisez la télécommande.

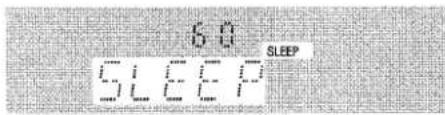

1 Appuyez sur la touche SLEEP.

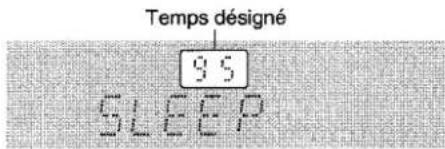

2 En l'espace de quatre secondes, désignez le temps de fonctionnement de l'ampli-tuner en appuyant sur la touche UP▶l ou DOWNI<.

A chaque pression sur la touche, le temps change par increments de 5 minutes de 5 à 240 minutes.

Pour vérifier le temps restant jusqu'à la mise hors tension Appuyez une fois sur la touche SLEEP. Le temps restant est affchépendant quatre secondes.

Pour arreter la minuterie

Appuyez deux fois sur la touche SLEEP pour que "SLEEP" disparaissé de l'afficheur.

SOIN ET ENTRETIEN

Un entretien occasionnel de l'ampli-tuner est indispensable pour garantir des performances optimes.

Pour nettoyer le coffret

Utilisez un chiffon doux et sec.

Si la surface est extrémement sale, utilisez un chiffon légèrement improugné d'une solution détergente neutre. Ne pas utiliser des solvants puissants, tels que l'alcool, la benzine et du diluant, car ils pourrait abimer la finition.

Section Tuner FM

Plage d'accord 87,5 MHz à 108 MHz

Sensibilité utilisable 13,2 dBf (1HF)

Bornes d'antenne 75 ohms (asymétrique)

Section Tuner AM

Plage d'accord 530 kHz à 1710 kHz (intervalle de 10 kHz), 531 kHz à 1602 kHz (intervalle de 9 kHz)

Sensibilité utilisable 350 V/m

Antenne Antenne cadre

Section Amplificateur

Puisance de sortie [Mode stereo]

Avant

75 watts par canal, minimum RMS à 4 o 8 ohms, de 40 Hz à 20 kHz, avec moins de 0,8 % de distorsion harmonique totale

[Mode Dolby Pro Logic]

Avant

70 watts par canal, minimum RMS à 4 o 8 ohms, de 40 Hz à 20 kHz, avec moins de 0,9 % de distorsion harmonique totale

Arrière (Surround)

35 watts par canal, minimum RMS à 8 ohms, 1 kHz, avec moins de 0,9 % de distorsion harmonique totale

Centre

70 watts, minimum RMS à 4 o 8 ohms, 1 kHz, avec moins de 0,9 % de distorsion harmonique totale 0,07 % (50 W, 1 kHz, 8 ohms, Enceintes avant)

AUDIO IN

PHONO: 2,8 mV (50 kohms)

CD: 370 mV (50 kohms)

TAPE MONITOR: 200 mV (25

kohms)

FRONT SPEAKERS IMP: 8 /4 au choix (enceintes avant A et B) avec SPEAKER IMPEDANCE

SELECTOR régle sur 4Ω, accepte des enceintes de 4 ohms avec SPEAKER IMPEDANCE

SELECTOR regle sur 8Ω, acceptede des enceintes de 8 ohms ou plus SURROUND SPEAKERS IMP: 8Ω (enceintes surround): accepte des enceintes de 8 ohms ou plus

CENTER SPEAKER IMP: 8 /4 au choix

avec SPEAKER IMPEDANCE

SELECTOR regle sur 4 ,accepte des enceintes de 4 ohms.

avec SPEAKER IMPEDANCE

SELECTOR regle sur 8 ,acceptede enceintes de 8 ohms ou plus.

PHONES (jack stereo): accepte un

casque de 32 ohms ou plus -20 dB

Coupure du son

Généralités

Alimentation

Secteur 120 V, 60 Hz

Consommation

160W

Dimensions (l/h/p)

360 × 153,5 × 335 ~mm (14^1 / 4 × 6^1 / 8 × 13^1 / 4 po.)

8,5 kg (18 ll.12 on.)

La conception et les specifications peuvent etre modifiées sans préavis.

BDE SYSTEM

Le mot "BBE" et le logo "BBE SYSTEM" sont des marques de BBE Sound, Inc.

Sous licence de BBE Sound, Inc.

DOLBY PRO LOGIC

Fabrique sous licence de Dolby Laboratories Licensing Corporation.

"DOLBY", le symbole du double D et "PRO LOGIC" sont des marques de fabrique de Dolby Laboratories Licensing Corporation.

Si I'ampli-tuner ne fonctionne pas comme decrit dans le mode d'emploi, vérifie les points suivants.

GENERAL

Aucun son.

• Est-ce que le cordon secteur est raccordé correctement?
  Est-ce qu'un raccordement n'est pas exact? (→ page 3)
• Est-ce qu'il y a un court-circuit au niveau des bornes d'enceintes?

→ Débranche le cordon secteur, puis raccordez correctement l'enceinte.

• Est-ce que vous avez appuyé sur une mauvaise touche?
• Est-ce que les touches FRONT SPEAKERS A et B sont régies correctement? (→ page 6)

Son émis par une enceinte seulement.

• Est-ce que le réglage BALANCE est correct?
  Est-ce que I'autre enceinte est débranchée?

Le volume sonore est considérablement réduit.
Est-ce que vous avez appuyé sur la touche MUTING?

Affichage errone ou dysfonctionnement.

Réinitialisez l'ampli-tuner comme indiqué ci-dessous.

SECTION TUNER

Parasites electrostatiques constants.

Est-ce que I'antenne est correctement raccordee? ( page 5)
Est-ce que le signal FM est faible?

Raccordez une antennenexterieure.

La réception contient des interférences ou le son presente de la distorsion.

• Est-ce que la chaine capte du bruit ou est-ce qu'il y a des interférences par trajets multiples?
  Changez l'orientation de I'antenne.
  Eloignez l'ampli-tuner des autres apparéils électriques.

Pour réinitialiser l'ampli-tuner

Si I'affichage ou le fonctionnement n'est pas normal, reinitialisez
l'ampli-tuner de la maniere suivante.

1 Appuyez sur l'interrupteur POWER pourmettre I'ampli-tuner hors tension.
2 Appuyez sur l'interrupteur POWER tout en tenant la touche SET enfoncée. Tous les prêrglages sont effacés.

Si vous ne pouvez pasmettre l'ampli-tuner hors tension a I'etape

1 parce qu'il ne fonctionne pas normalement, réinitialisez-le en débranchant le cordon secteur et refaites l'opération 2.

NOMENCLATURE

Les instructions concernant chaque touche de l'ampli-tuner ou la télécommande se trouvent aux pages indiquées ci-dessous.

(ordre alphabetique)

Commandes
AUX/TV 6,9
BALANCE 7,13
BBE 7
CD 6,9
CLOCK 6
DOLBY PRO LOGIC 12, 13
DOWNV(6,8,10,11,13,14
DSP 8
FRONT SPEAKERS A, B 6
GEO 8
MANUAL SELECT (TEST) 8,13
MONOTUNER 10
MUTING, MUTE 7
PHONES 6
PHONO 6,9
POWER 6,10
SET 6,11
SLEEP 14
SPEAKER IMPEDANCE SELECTOR 4
TAPE MONITOR 6,9
T-BASS 7
TUNER, BAND DIRECT 6,9,10,11
TUNER PRESET 6
UP▲(▶) 6,8,10,11,13,14
VIDEO 1 6,9
VIDEO 2, LD/MD 6,9
VIDEO 3 6,9
VOLUME (V, A) 7

---

---

---

---

---

---

---

---

AIWA CO.,LTD.
