20110722 - Accessoire de vélo THULE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur pour attelage de remorque vélo
Marque	Thule
Référence	20110722
Utilisation	Fixation d'une remorque pour enfant Thule sur un vélo équipé d'un moyeu intégré SRAM SPECTRO (pas 10,5x1,0)
Compatibilité moyeux	SRAM Spectro S7, P5, T3, 3x7, DualDrive, Sparc ; autres moyeux à axe 10,5 mm
Matériau	Acier ou aluminium (non spécifié, estimation raisonnable)
Longueur approximative	30 mm
Diamètre de l'axe	10,5 mm
Pas de filetage	FG 10,5x1,0
Poids approximatif	20 g
Entretien	Nettoyer avec un chiffon sec ; lubrifier légèrement si nécessaire
Sécurité	Vérifier le serrage avant chaque utilisation ; ne pas utiliser si endommagé
Pièces détachées	Référence 20110722 disponible chez Thule
Réparabilité	Pièce non réparable, remplacer en cas d'usure
Garantie	Garantie constructeur Thule (se référer à la notice)

FOIRE AUX QUESTIONS - 20110722 THULE

Quel est le rôle de l'adaptateur Thule 20110722 ?

Cet adaptateur permet de fixer une remorque pour enfant Thule sur l'axe arrière d'un vélo équipé d'un moyeu intégré SRAM SPECTRO (pas 10,5x1,0). Il remplace l'attache rapide standard.

Avec quels types de moyeux est-il compatible ?

Il est compatible avec les moyeux SRAM Spectro S7, P5, T3, 3x7, DualDrive et Sparc, ainsi que d'autres moyeux à axe de 10,5 mm et pas FG 10,5x1,0.

Comment identifier si mon vélo nécessite cet adaptateur ?

Retirez l'axe de la roue arrière. Mesurez le diamètre de l'axe : s'il fait 10,5 mm et que le pas de filetage est FG 10,5x1,0, alors cet adaptateur est adapté. Vérifiez aussi la marque du moyeu (SRAM Spectro).

Puis-je utiliser cet adaptateur avec un vélo à attache rapide de 9 mm ?

Non, cet adaptateur est conçu uniquement pour les axes de 10,5 mm. Pour les attaches rapides de 9 mm, utilisez l'attache rapide fournie avec la remorque.

Comment installer l'adaptateur 20110722 ?

Retirez l'axe d'origine. Insérez l'adaptateur dans le moyeu en respectant le sens. Replacez l'axe traversant et serrez au couple recommandé. Consultez la notice complète pour les détails.

Est-ce que cet adaptateur convient aux vélos à frein à disque ?

Oui, tant que l'axe de roue est de 10,5 mm et que le moyeu est compatible. Aucune interférence avec les freins à disque n'est signalée.

Quel outil est nécessaire pour l'installation ?

Une clé Allen (souvent 5 ou 6 mm) pour retirer l'axe traversant, ainsi qu'une clé dynamométrique si possible pour respecter le couple de serrage.

Où puis-je acheter des pièces de rechange ?

Cet adaptateur est une pièce unique. En cas de perte ou dommage, vous pouvez commander la référence 20110722 auprès d'un revendeur Thule agréé.

L'adaptateur affecte-t-il la garantie du moyeu ou du vélo ?

L'utilisation d'un adaptateur Thule est généralement sans incidence sur la garantie, à condition d'être installé correctement. Vérifiez les conditions de garantie de votre fabricant de vélo.

Que faire si l'adaptateur ne s'ajuste pas parfaitement ?

Vérifiez le diamètre et le pas de l'axe. Si l'adaptateur est trop lâche, il peut endommager le moyeu. Contactez votre revendeur Thule pour trouver l'adaptateur adapté.

MODE D'EMPLOI 20110722 THULE

> Guide d'adapteurs Thule

> Adaptateurs pour fixer votre remorque pour enfant Thule à votre velo

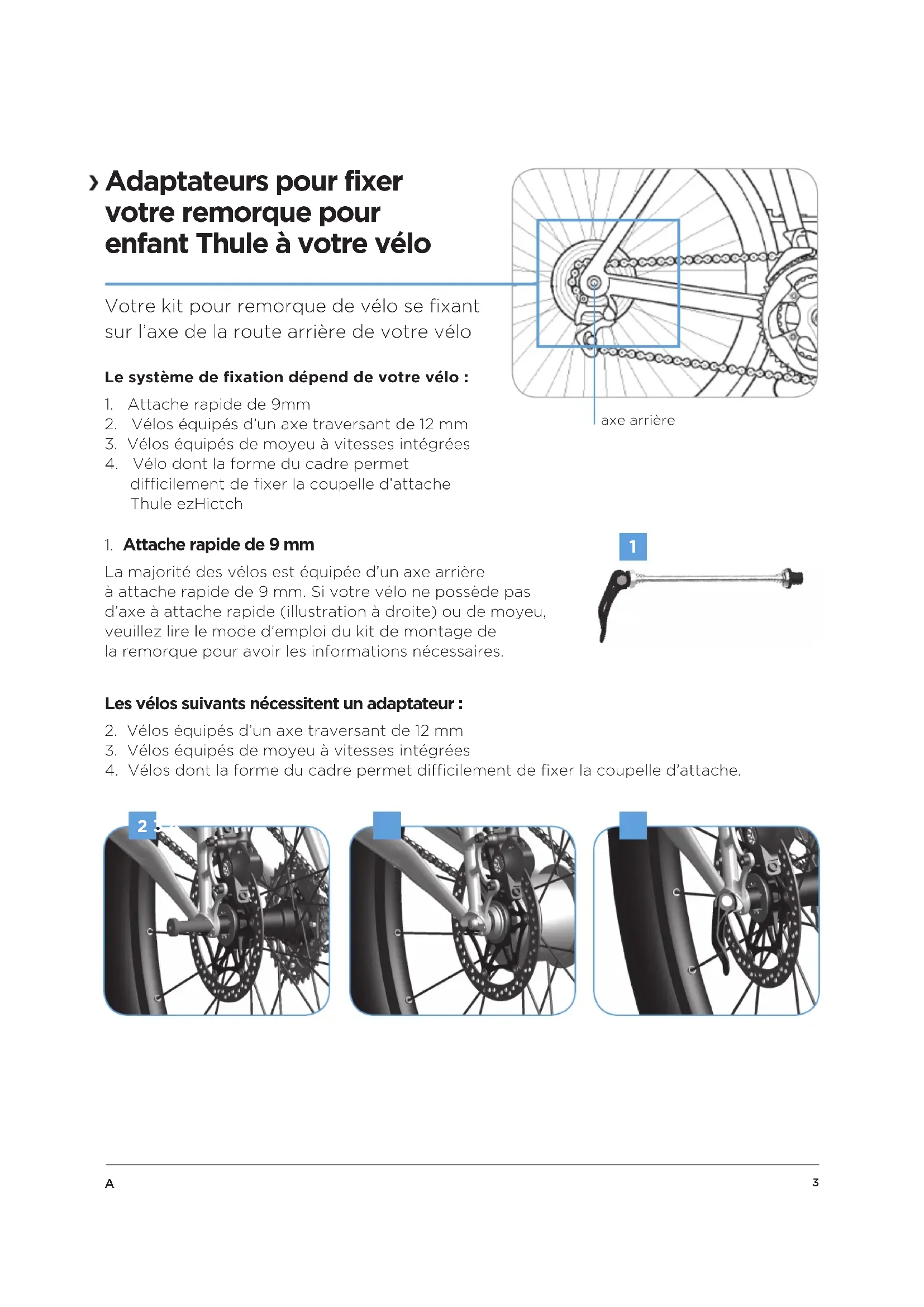

Votre kit pour remorque de velo se fixant sur l'axe de la route arriere de votre velo

Le système de fixation dépend de votre vélo :

1. Attache rapide de 9mm
2. Velos Equipés d'un axe traversant de 12 mm
3. Velos Equipes de moyeu à vitesses integrées
4. Vélo dont la forme du cadre permet difficilement de fixer la coupelle d'attache Thule ezHitch

1. Attache rapide de 9 mm

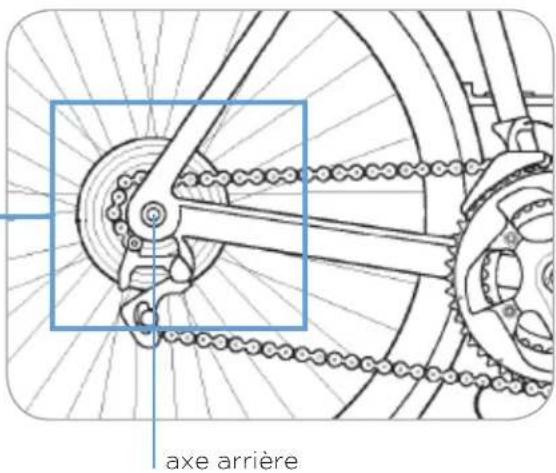

La majorité des velos est équipée d'un axe arrêté à attache rapide de 9 mm. Si vous VELO ne possède pas d'axe à attache rapide (illustration à droite) ou de moyeu, veuillez lire le mode d'emploi du kit de montage de la remorque pour avoir les informations nécessaires.

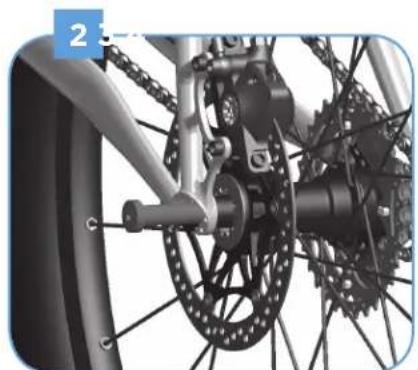

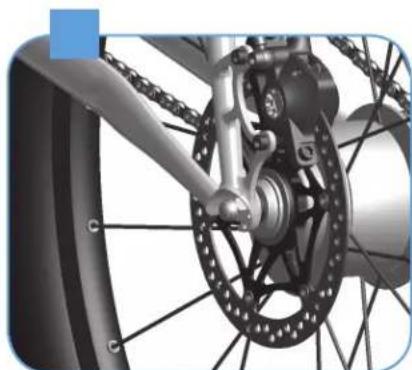

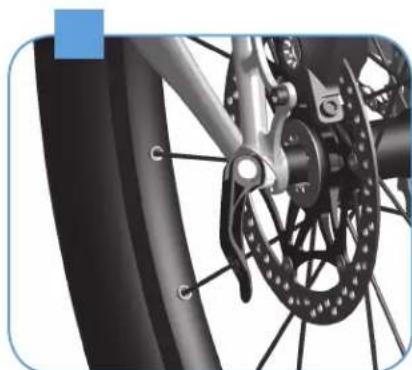

Les vélos suivants nécessitent un adaptateur :

1. Velos equipes d'un axe traversant de 12 mm
2. Velos Equipés de moyeu à vitesses intégrées
3. Velos dont la forme du cadre permet difficilement de fixer la coupelle d'attache.

2

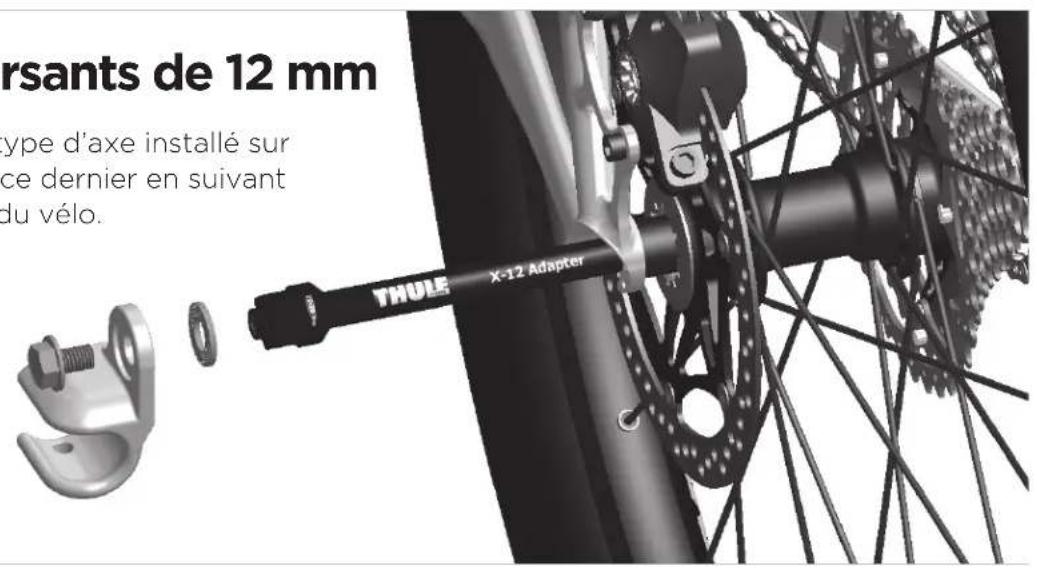

>Axes traversants de 12 mm

Pour connaître le type d'axe installé sur votre vélo, retirez ce dernier en suivant le mode d'emploi du vélo.

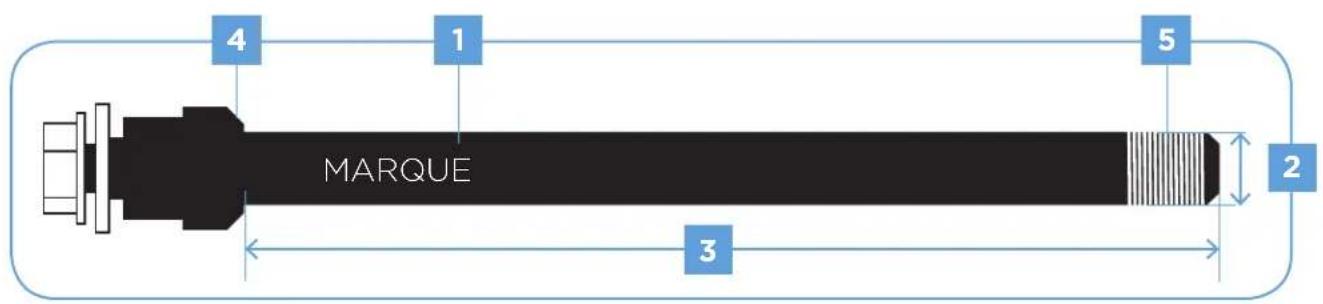

Veuillez noter :

1. La marque de l'axe
2. Le diamètre de l'axe
3. La longueur de I'axe
4. La forme de l'axe (droit/conique)
5. Le pas de filetage de l'axe*

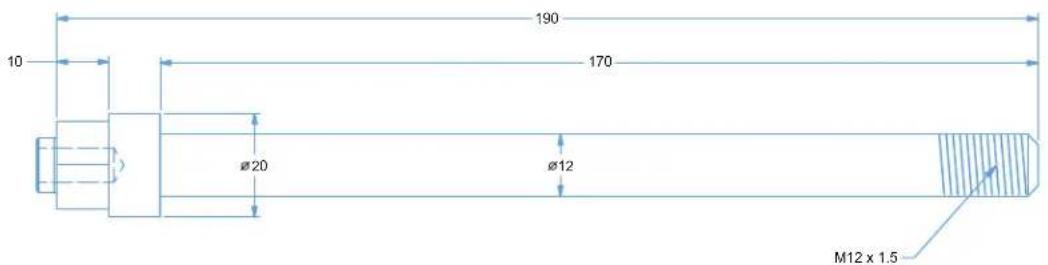

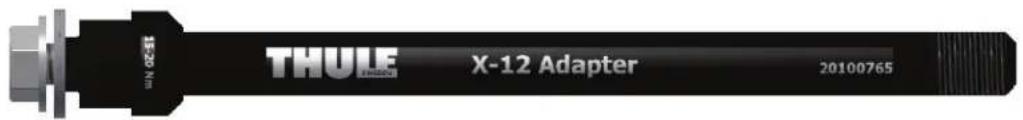

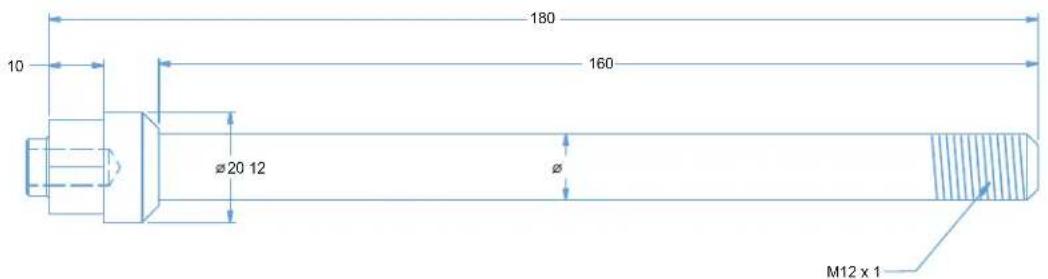

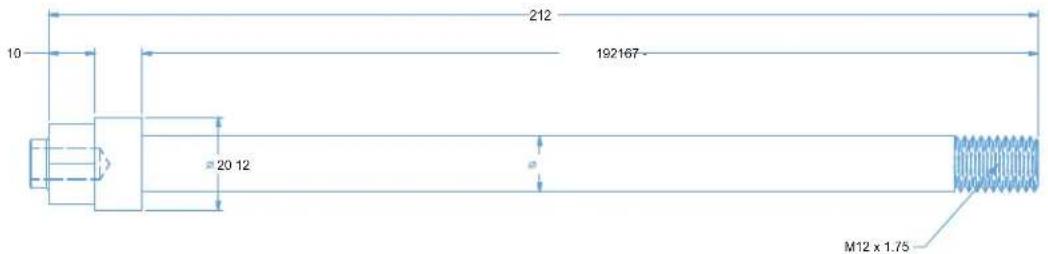

Après avoir identifié les éléments 1-5 ci-dessus, recherche l'adaptateur Thule correspondant à l'axe traversant de votre vélo.\*\*

*Remarque : pour identifier le bon pas de filtage, veuillez contacter votre revendeur vello.

**Remarque: si vous ne trouvez pas l'adaptateur compatible avec le type d'axe de votre velo, veuillez contacter votre revendeur Thule.

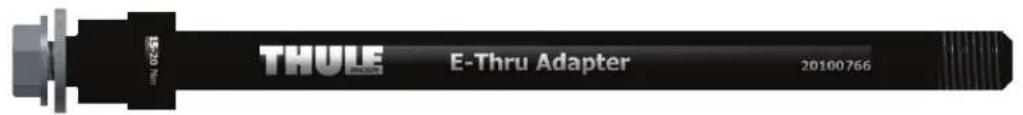

Adaptateur Thule Shimano E-Thru-Axle (axe traversant), M12x1.5 (réference 20100766)

Adaptateur pour axe traversant de 12 mm, M12x1.75 (réference 20100799)

*Remarque : les axes traversant existent en trois longueurs : 192, 174 et 167 mm. L'axe Trek mesure 192 mm. Les entreprises sont destinées aux plus petites longueurs. Pour sélectionner la bonne entreprise, veuilles lire le mode de l'emploi de l'adaptateur.

3

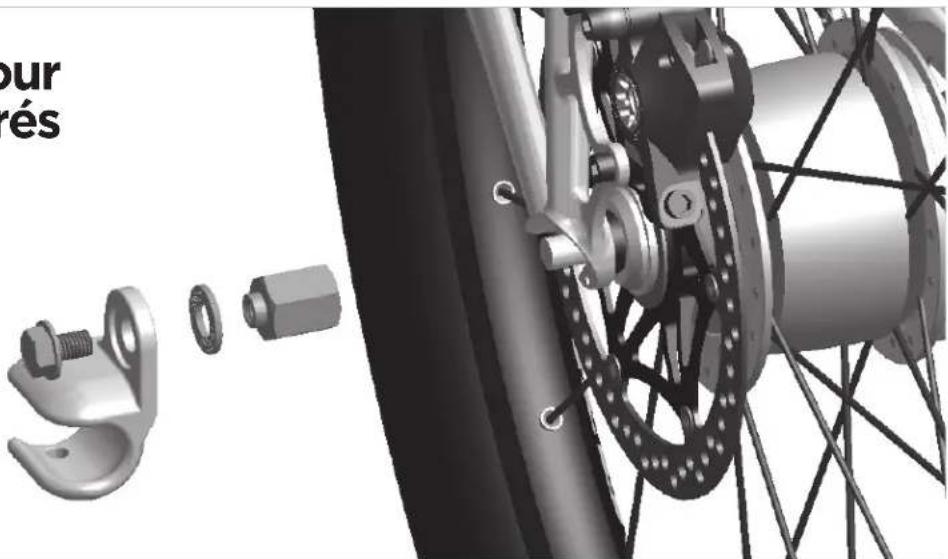

> Adaptateur pour moyieux intégrés

Adaptateur pour moyeu intégré Shimano, 3/8" x 26

(reference 20100797)

Voici quelques exemple de moyeu 3/8 qui nécessitant

l'adaptateur de fixation pour moyeu intégré Shimano :

Marque Modèle Récurrence

Description

Shimano

Shimano Nexus FH-IM37 Moyeu avec frein à tambour

SG-3C41 Moyeu intégré 3 vitesses avec frein à rétopédalage

SG-3D55 Moyeu intégré 3 vitesses

SG-3R40 Moyeu intégré 3 vitesses avec frein à tambour

SG-7R46 Moyeu intégré 7 vitesses avec frein à tambour

SG-8R56 Moyeu intégré 8 vitesses

SG-8C31 Moyeu intégré 8 vitesses avec frein à tambour

SG-8R36 Moyeu intégré 8 vitesses

Alfine SG-S500 Moyeu intégré 8 vitesses

SG-S501 Moyeu intégré 8 vitesses

SG-S700 Moyeu intégré 11 vitesses

SG-S505 Moyeu intégré 8 vitesses avec frein à disque

SG-S705 Moyeu intégré 11 vitesses avec frein à disque

Coasting SG-3C01 Moyeu avec changement de vitesse automatique

Adaptateur de fixation pour moyeu intégré SRAM, M10x1.0

(reference 20100798)

Voici quelques examples d'axes de moyeu de 10 mm nécessitant l'adaptateur pour le moyeu intégré SRAM:

MarqueModèleDescription

SRAM DD3-30/-27/-24 Moyeu intégré avec cassette
	I-Motion 9 Moyeu intégré 9 vitesses
	G8 Moyeu intégré 8 vitesses
I-Motion 3 Moyeu	intégré 3 vitesses
Torpedo Pignon fixe/single speed

Shimano	Nexave IF-C530	Inter-3 Freehub (3x8)
	Nexave FH-C810	Corps de roue libre dynamo pour cassette 8 vitesses
	Nexave FH-IM70	Corps de roue libre pour cassette 8/9 vitesses
	Nexave FH-IM50	Corps de roue libre pour cassette 8 vitesses

Surly	Moyeux piste et flip flop
Rohloff	Speedhub 500/14	Moyeu intégré 14 vitesses
NuVinci	N360	Transmission à variation continue
BionX P500	Moyeu électrique
	P250	Moyeu électrique
	P200	Moyeu électrique

Adaptateur de fixation pour moyeu intégré SRAM SPECTRO, FG 10.5x1.0

(reference 20110722)

Voici quelques exemple d'axes de moyeu de 10,5 mm qui nécessitent l'adaptateur de fixation pour moyeu intégré SRAM SPECTRO :

MarqueModèleDescription

SRAM Spectro S7	Moyeu intégré 7 vitesses
Spectro P5	Moyeu intégré 5 vitesses
Spectro T3	Moyeu intégré 3 vitesses
	Spectro 3x7	Moyeu intégré avec cassette
	DualDrive	Moyeu intégré avec cassette
	Sparc	Moyeu électrique

4

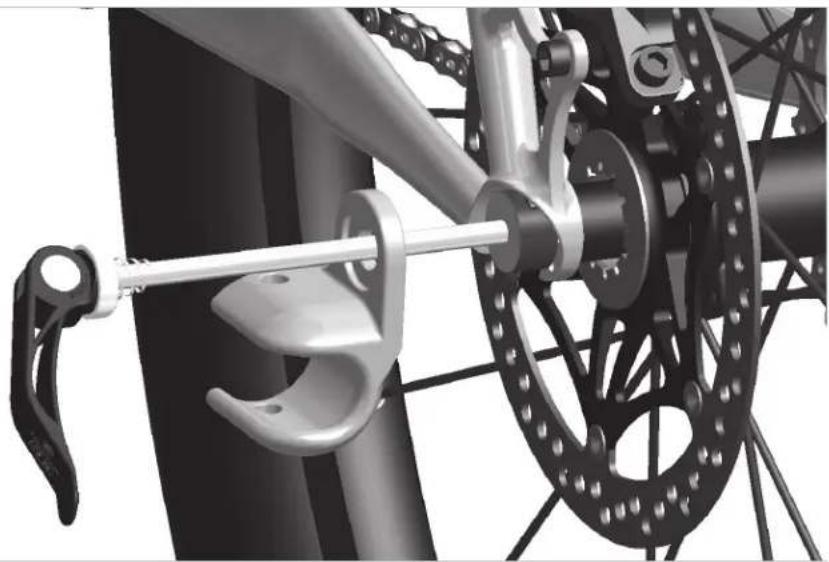

> Adaptateurs pour cadres de forme différente ou velos avec bequille intégrée

Bague d'épaisseur de 10 mm (réference 20110723)

Pour les velos équipés de pattes arrêté avec capuchon

> Thule Adapter Fit Guide
