GEBRUIKSAANWIJZING 20110722 THULE
>Adapters om uw Thule kinderwagen aan uw fiets te bevestigen
Uw Thule fietstrailerset kan aan de achteras van uw fiets bevestigd worden.
De bevestigingsmethode verschilt per fiets:
- 9 mm uityvalnaven met quick release-kliksysteme
2.Fietsen met 12 mm steekassen. - Fietsen met versnellingsnaven
- Fietsen waar bij het door de vorm van het fietsframe lastig is om de Thule ezHitch cup (askoppeling) te bevestigen

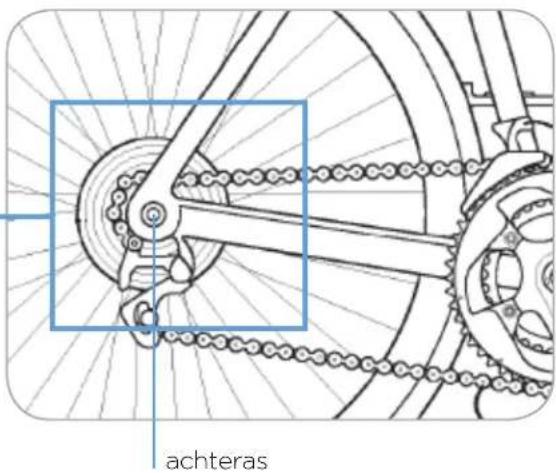

1. 9 mm Ultvalnaven met quick release-kliksysteme
De meeste fietsen haben een 9 mm uitvalnaaf met quick release-kliksystem (QR) door de achteras. Als uw fiets een QR heeft zoals aan de rechtzerijde is afgebeeld of geen versnellingen heeft, volgt u de instructies voor het bevestigen van de kinderwagen aan uw fiets die zichn meegeleverd met uw fieststrailerset.
Voor de volgende fietsen zijn extra adapters nodig:

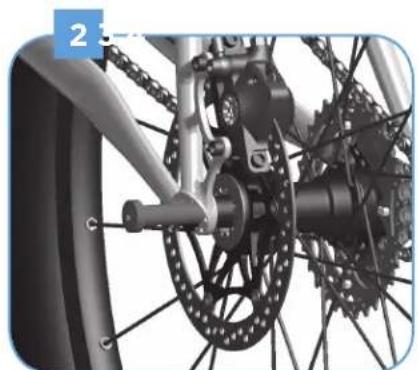

- Fietsen met 12 mm steekassen.
- Fietsen met versnellingsnaven
- Fietsen waar bij het door de vorm van het fietsframe lastig is om once askoppeling te monteren.
2

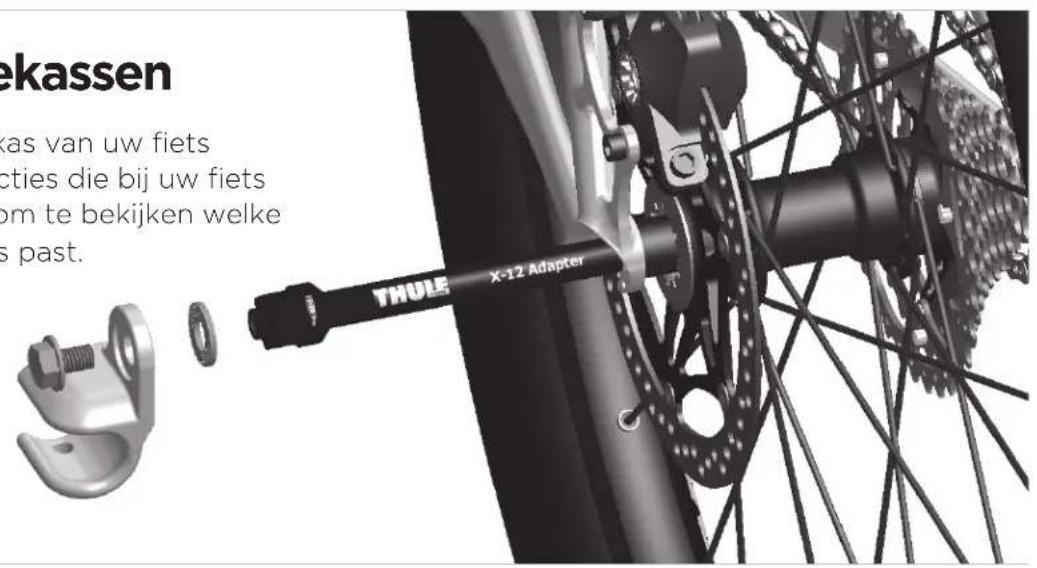

>12 mm steekassen
Verwijder de steekas van uw fiets conform de instructies die bij uw fiets zichmeegeleverd om te bekijken welke steekas bij uw fiets past.

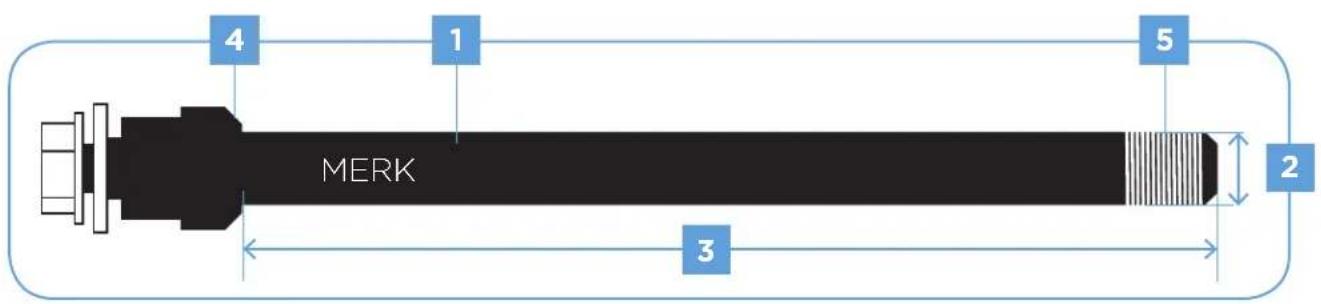

Let bij uw steekas op de volgende zaken:
- Merk van de as
- Diameter van de as
- Lengte van de as
- Vorm van de as (recht/kegelvormig)
- Schroefdraadgang van de as*
Zodra u eenmaal de bovenstaande punten 1-5 duidelijk hebt, kunt u de Thule-adapter Zoeken die bij uw steekas past.**
Opmerking: om de juiste schroefdraadgang te vinden, kutu contact opnemen met uw fietsnmaker.
*Opmerking: als u geen bij uw as passende adapter kutvinden, kutu contact opnemen met de Thule klantenservice.
THULE

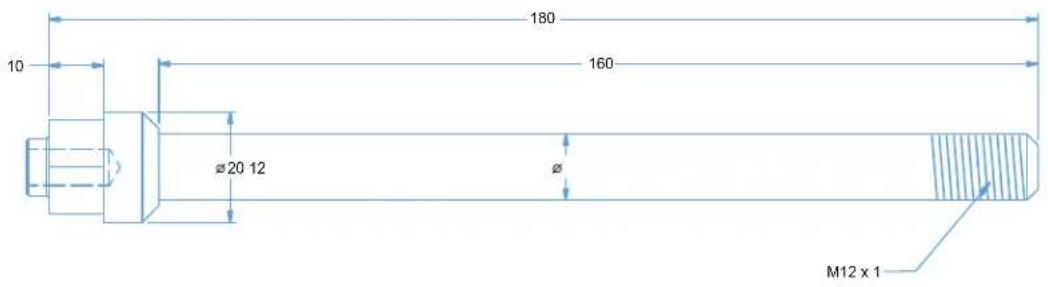

X-12 Adapter
20100765

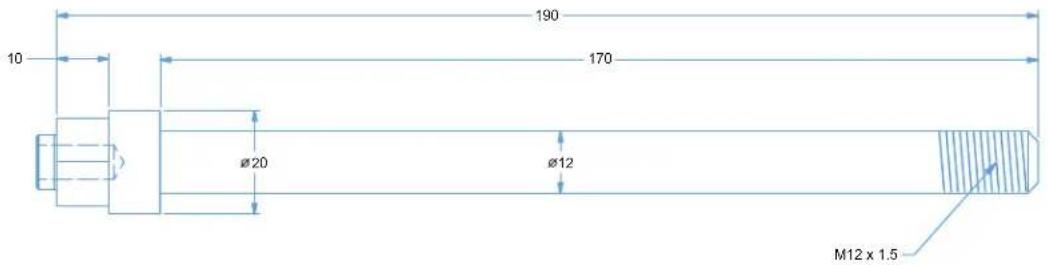

Shimano E-Thru-Axle Adapter, M12x1.5 (onderdeelnr. 20100766)
THULE
E-Thru Adapter
20100766

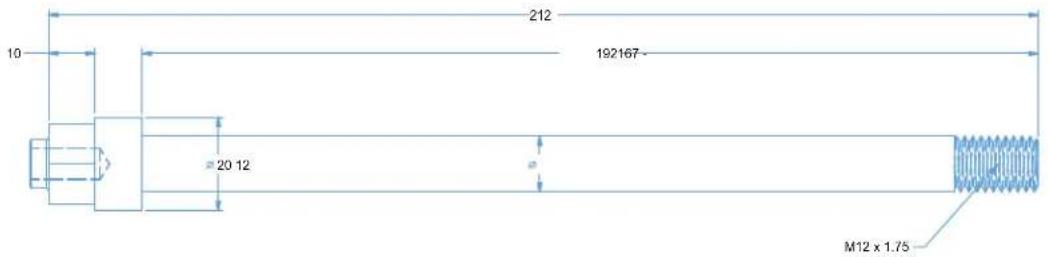

Maxle 12 mm As-adapter, M12x1.75 (onderdeelnr. 20100799)
*Opmerking: assen van Maxle zijn beschikkaar in 3 lenghtes: 192, 174 en 167 en Trek is 192 mm. Er worden tussenstukken gebruikt voor geldingere lenghtes. Volg de instructies die bij de adapter worden meegeleverd om het juiste tussenstuk te kiezen.
3

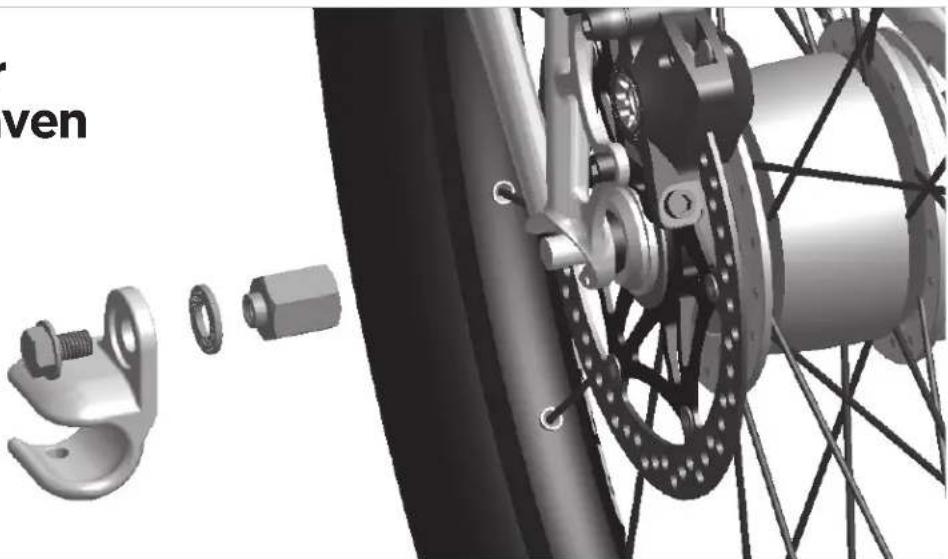

>Adapters voor versnellingsnaven
Adapter voor interne naafkoppeling Shimano, 3/8x26
(onderdeelnr. 20100797)
Hieronder vindt u voorbeelden van 3/8 naven waarvoorde Adapter voor interne naafkoppeling Shimano nodig is:
Merk Model Shimano
Beschrliving
onderdeelnr.
Shimano Nexus FH-IM37 Rollerbrake naaf
SG-3C41 Versnellingsnaaf (3 versnellingen) met terugtraprem
SG-3D55 Versnellingsnaaf (3 versnellingen)
SG-3R40 Versnellingsnaaf (3 versnellingen) met rollerbrake
SG-7R46 Versnellingsnaaf (7 versnellingen) met rollerbrake
SG-8R56 Versnellingsnaaf (8 versnellingen)
SG-8C31 Versnellingsnaaf (8 versnellingen) met rollerbrake
SG-8R36 Versnellingsnaaf (8 versnellingen)
Alfine
SG-S500
Versnellingsnaaf (8 versnellingen)
SG-S501 Versnellingsnaaf (8 versnellingen)
SG-S505 Versnellingsnaaf (8 versnellingen) met schijfrem
SG-S700
Versnellingsnaaf
(11 versnellingen)
SG-S705 Versnellingsnaaf (11 versnellingen) met schijfrem
Coasting SG-3C01
Automatisch schakelende versnellingsnaaf
Adapter voor interne naafkoppeling SRAM, M10x1.0
(onderdeelnr 20100798)
Hieronder vindt u voorbeelden van 10 mm naafassen waarvoorden Adapter voor interne nafkoppeling SRAM nodig is:
MerkModelBeschrijving
| SRAM DD3-30/-27/-24 Versnellingsnaaf met cassette | |
| I-Motion 9 Versnellingsnaaf (9 versnellingen) | |
| G8 Versnellingsnaaf (8 versnellingen) | |
| I-Motion 3 Versnellingsnaaf (3 versnellingen) | |
| Torpedo Single-speed fixed/Free | |
| Shimano Nexave IF-C530 Inter-3 Freehub (3x8) | ||
| Nexave FH-C810 | Freehub Dynamo met versnellingsnaaf 8 versnellingen | |
| Nexave FH-IM70 | Freehub voor 8/9 versnellingen cassette | |
| Nexave FH-IM50 | Freehub voor 8 versnellingen cassette | |
| Surly Track en Flip-flop naven | ||
| Rohloff | Speedhub 500/14 | Versnellingsnaaf (14 versnellingen) |
| NuVinci | N360 | Continu Variabele Transmissie (CVT) |
| BionX P500 | Electric Hub | Motor |
| P250 | Electric Hub Motor | |
| P200 | Electric Hub Motor | |
Adapter voor interne naafkoppeling SRAM SPECTRO, M10.5x1.0
(onderdeelnr 10100722)
Hieronder vindt u voorbeelden van 10,5 mm naafassen waarvoorde Adapter voor interne nafkoppeling SRAM SPECTRO nodig is:
MerkModelBeschrijying
| SRAM Spectro S7 | Versnellingsnaaf (7 versnellingen) | |
| Spectro P5 | Versnellingsnaaf (5 versnellingen) | |
| Spectro T3 | Versnellingsnaaf (3 versnellingen) | |
| Spectro 3x7 | Versnellingsnaaf met cassette | |
| DualDrive | Versnellingsnaaf met cassette | |
| Sparc | Electric Hub Motor | |
4

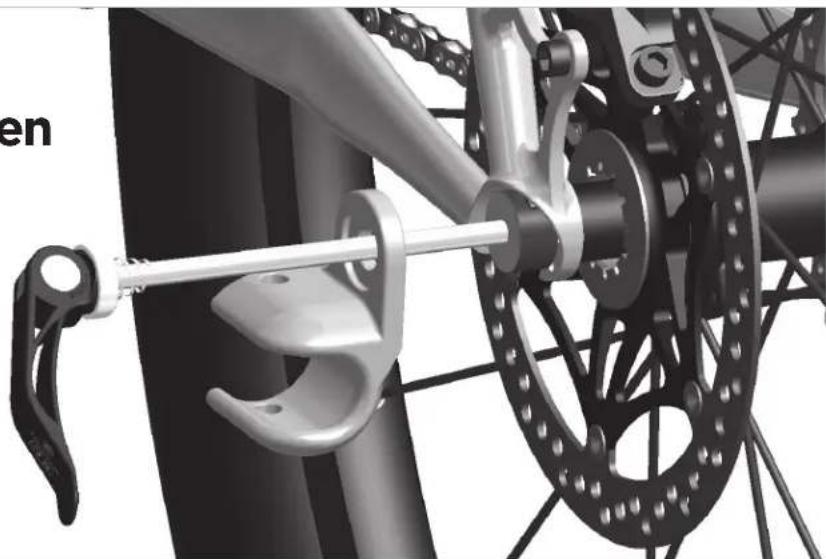

Adapters voor verzischlende vormen frames of fietsen met geintegrernde standard:
Drop Out tussenstuk 10 mm
(onderdeelnr. 20110723)
Bedoeld voor fietsen met uitsparingen met kap
