Soort product	Adapter voor doorlopende as
Merk	Thule
Model	20100765
Categorie	Fietsaccessoire
Compatibiliteit	Fiets met Syntace doorlopende as, lengte 160 mm, schroefdraad M12x1.0
Installatietype	Bout
Totale lengte	180 mm
Materiaal	Staal
Gewicht	Ongeveer 60 g
Hoofdfunctie	Een Thule kinderfietsaanhanger bevestigen aan de achteras
Onderhoud en reiniging	Reinigen met een vochtige doek; regelmatig de vastheid controleren
Veiligheid	Alleen gebruiken met compatibele Thule aanhangers; aanhaalmomenten respecteren
Reserveonderdelen en repareerbaarheid	Adapters beschikbaar voor Shimano, Maxle, Syntace assen (andere lengtes)
Algemene informatie	Vereist vooraf identificatie van de doorlopende as van de fiets (merk, diameter, lengte, vorm, schroefdraadspoed)

Veelgestelde vragen - 20100765 THULE

Hoe identificeer ik het type doorlopende as van mijn fiets?

Verwijder de as volgens de gebruiksaanwijzing van de fiets. Noteer het merk, de diameter, de lengte, de vorm (recht of conisch) en de schroefdraadspoed. Neem indien nodig contact op met uw dealer.

Is deze adapter compatibel met mijn Shimano fiets?

Nee, model 20100765 is specifiek voor Syntace doorlopende assen van 160 mm met spoed M12x1.0. Gebruik voor Shimano assen de referenties 20110730 of 20100766.

Wat is het verschil tussen installatie met moer en met bout?

De installatie met bout (zoals de 20100765) wordt rechtstreeks in de naaf geschroefd, terwijl installatie met moer een aparte moer vereist. Controleer de configuratie van uw fiets.

Hoe installeer ik de adapter op mijn fiets?

Vervang de originele doorlopende as door de meegeleverde adapter. Draai vast met het aanbevolen aanhaalmoment in de handleiding. Bevestig vervolgens de Thule aanhanger op de adapter.

Wat is het maximaal ondersteunde gewicht?

Het maximale gewicht hangt af van de gebruikte aanhanger. Raadpleeg de handleiding van uw Thule aanhanger voor de laadcapaciteit.

Kan ik deze adapter gebruiken met een aanhanger van een ander merk?

Het is ontworpen voor Thule aanhangers. Gebruik met andere merken is niet gegarandeerd. Controleer de compatibiliteit van het bevestigingssysteem.

Wat moet ik doen als mijn doorlopende as een lengte heeft van 152 mm?

Gebruik de Syntace adapter referentie 20110729 (moer) voor lengtes 152-167 mm. De 20100765 is alleen geschikt voor 160 mm.

Hoe maak ik de adapter schoon?

Reinig met een zachte, vochtige doek. Gebruik geen schurende middelen. Droog voordat u het terugplaatst.

Wordt de adapter geleverd met instructies?

Ja, het product wordt geleverd met een gedetailleerde installatiehandleiding. U kunt deze ook downloaden op notice-facile.com.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een inbussleutel nodig (meestal 5 mm of 6 mm, afhankelijk van de as) en eventueel een momentsleutel om het aanhaalmoment te respecteren.

GEBRUIKSAANWIJZING 20100765 THULE

>Adapters om uw Thule kinderwagen aan uw fiets te bevestigen

12 mm-steekassen

Adapters voor versnellingsnaven

Adapters voor verschillende vormen frames of fietsen met geintegreerde standard:

>Adapters om uw Thule kinderwagen aan uw fiets te bevestigen

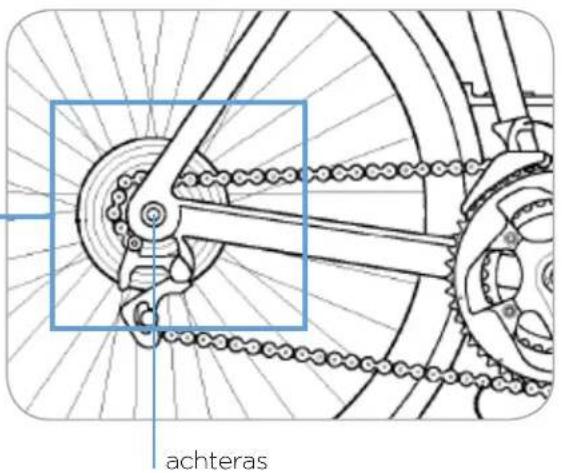

Uw Thule fietstrailerset kan aan de achteras van uw fiets bevestigd worden.

De bevestigingsmethode verschilt per fiets:

1. 5 mm uityvalnaven met quick release-kliksysteme
   2.Fietsen met 12 mm steekassen.
2. Fietsen met versnellingsnaven
3. Fietsen waar bij het door de vorm van het fietsframe lastig is om de Thule ezHitch cup (askoppeling) te bevestigen

1. 5 mm Ultvalnaven met quick release-kliksystem

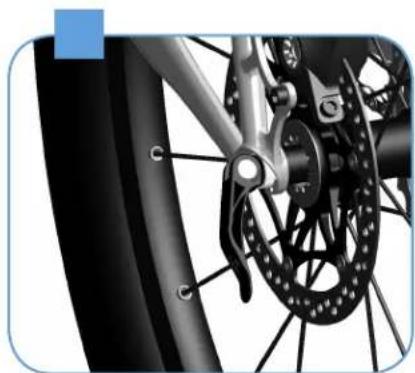

De meeste fietsen hebben een 5 mm uityvalnaaf met quick release-kliksystem (QR) door de achteras. Als uw fiets een QR heeft zoals aan de rechtzerijde is afgebeeld of geen versnellingen heeft, volgt u de instructies voor het bevestigen van de kinderwagen aan uw fiets die zichn meegeleverd met uw fietstrailerset.

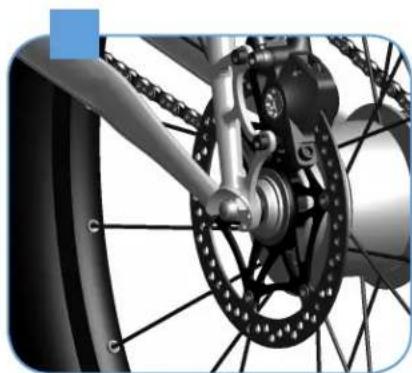

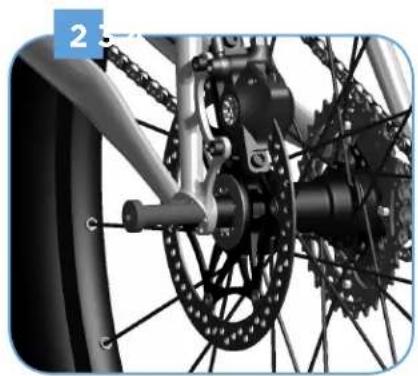

Voor de volgende fietsen zijn extra adapters nodig:

1. Fietsen met 12 mm steekassen.
2. Fietsen met versnellingsnaven
3. Fietsen waar bij het door de vorm van het fietsframe lastig is om once askoppeling te monteren.

2

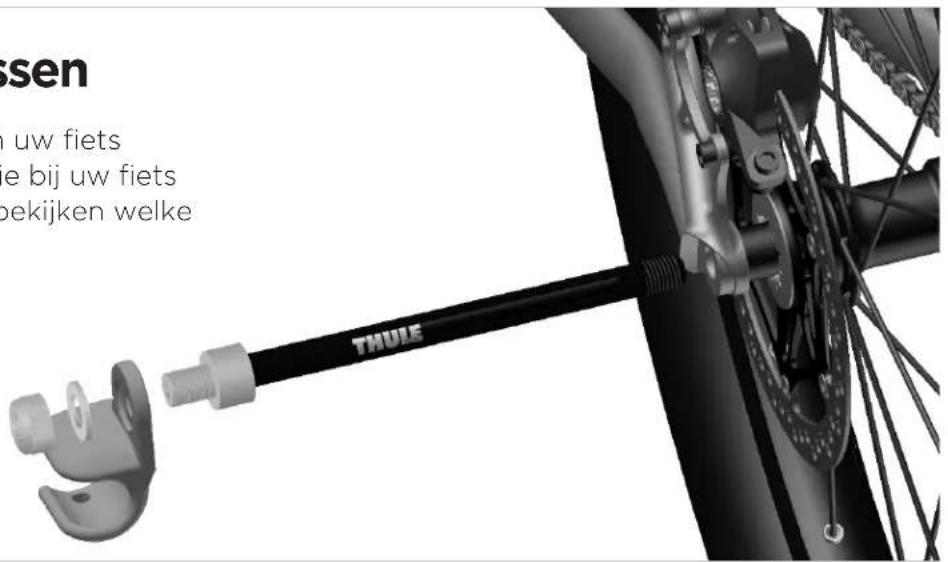

>12 mm-steekassen

Verwijder de steekas van uw fiets conform de instructies die bij uw fiets zichmeegeleverd om te bekijken welke steekas bij uw fiets past.

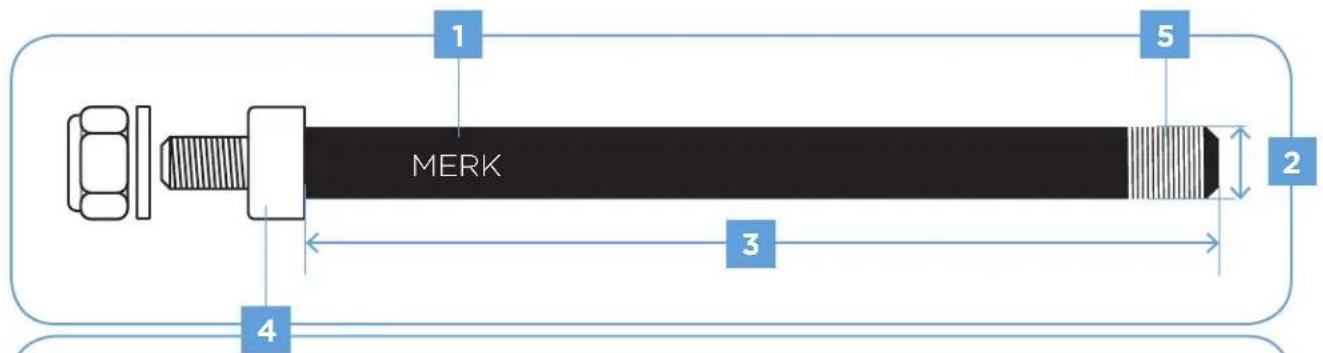

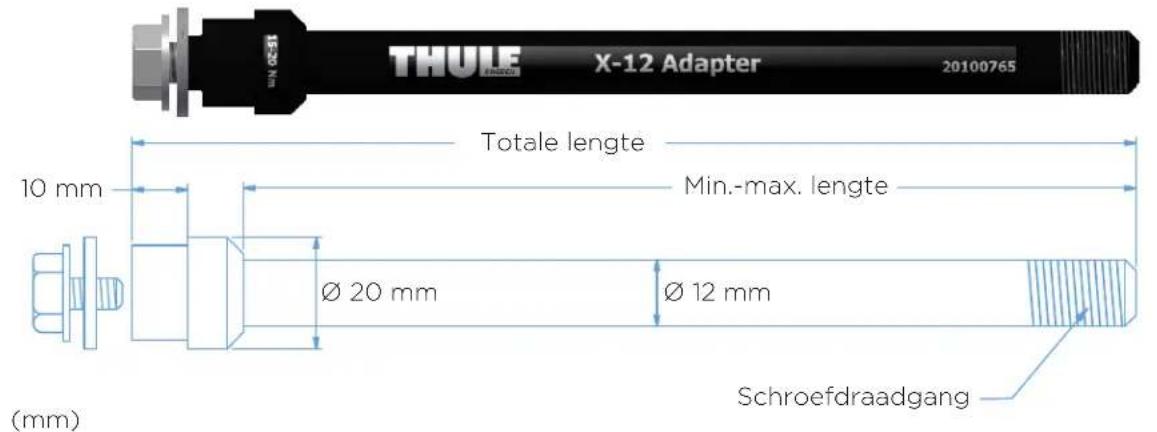

Let bij uw steekas op de volgende zaken:

1. Merk van de as
2. Diameter van de as
3. Lenght van de as
4. Vorm van de as (recht/kegelvormig)
5. Schroefdraadgang van de as*

Recht: Shimano & Maxle

Kegelvormig: Syntace

Zodra u de bovenstaande onderdelen 1-5 hebt gezonden, kurz u op de volgende pagina de Thule-adapter Zoeken die bij uw steekas past.**

*Opmerking: om de juiste schroefdraadgang te vinden, kutu contact opnemen met uw fietsenmaker.

**Opmerking: als u geen bij uw as passende adapter kurz vinden, kurz u contact opnemen met de Thule klantenservice.

Vastzetten van de moer:

Vastzetten van de bout:

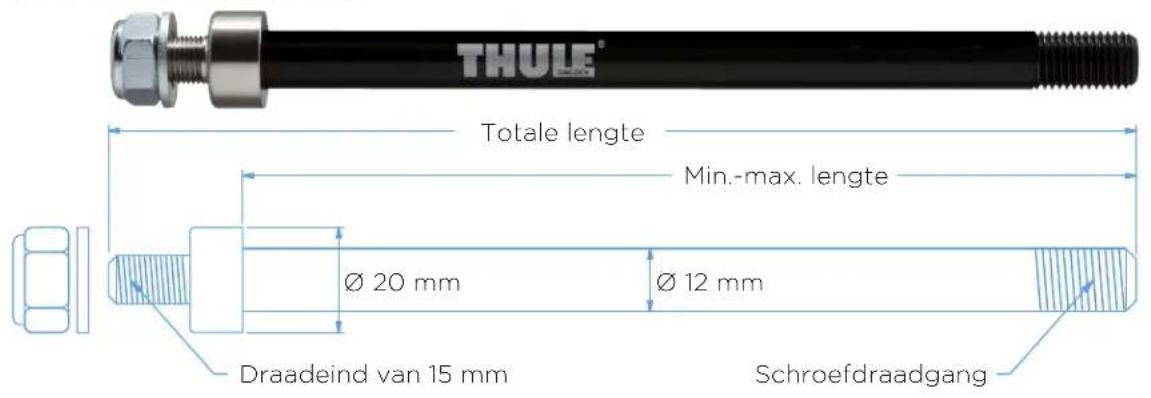

Merk Min.-max. lenghte Totale lenghte Schroef-			draadgang	Thule onderdeelnr.	Vastzetten
Syntace 152 - 167	194 M12x1.0	20110729 Moer
Syntace 160	180 M12x1.0	20100765 Bout
Syntace 160 - 172	199 M12x1.0	20110733 Moer
Syntace/Fatbike 217 of 229	256 M12x1.0	20110737 Moer

Shimano	159 of 165	192	M12x1.5	20110730	Moer
Shimano	170	190	M12x1.5	20100766	Bout
Shimano	172 of 178	205	M12x1.5	20110734	Moer
Shimano	209	236	M12x1.5	20110735	Moer
Shimano/Fatbike	229	256	M12x1.5	20110738	Moer

Maxle	167 - 192	212	M12x1.75	20100799	Bout
Maxle	174 of 180	207	M12x1.75	20110731	Moer
Maxle	192 of 198	225	M12x1.75	20110732	Moer
Maxle	209	236	M12x1.75	20110736	Moer
Maxle/Fatbike	217 of 229	256	M12x1.75	20110739	Moer

*Opmerking: volg de instructies die bij de adapter worden meegeleverd om het juiste tussenstuk te kiezen.

3

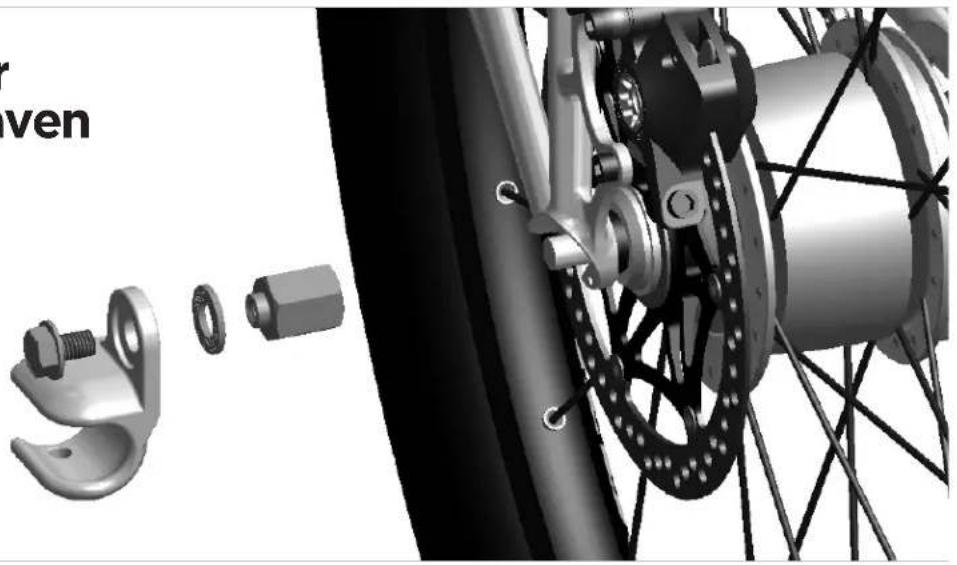

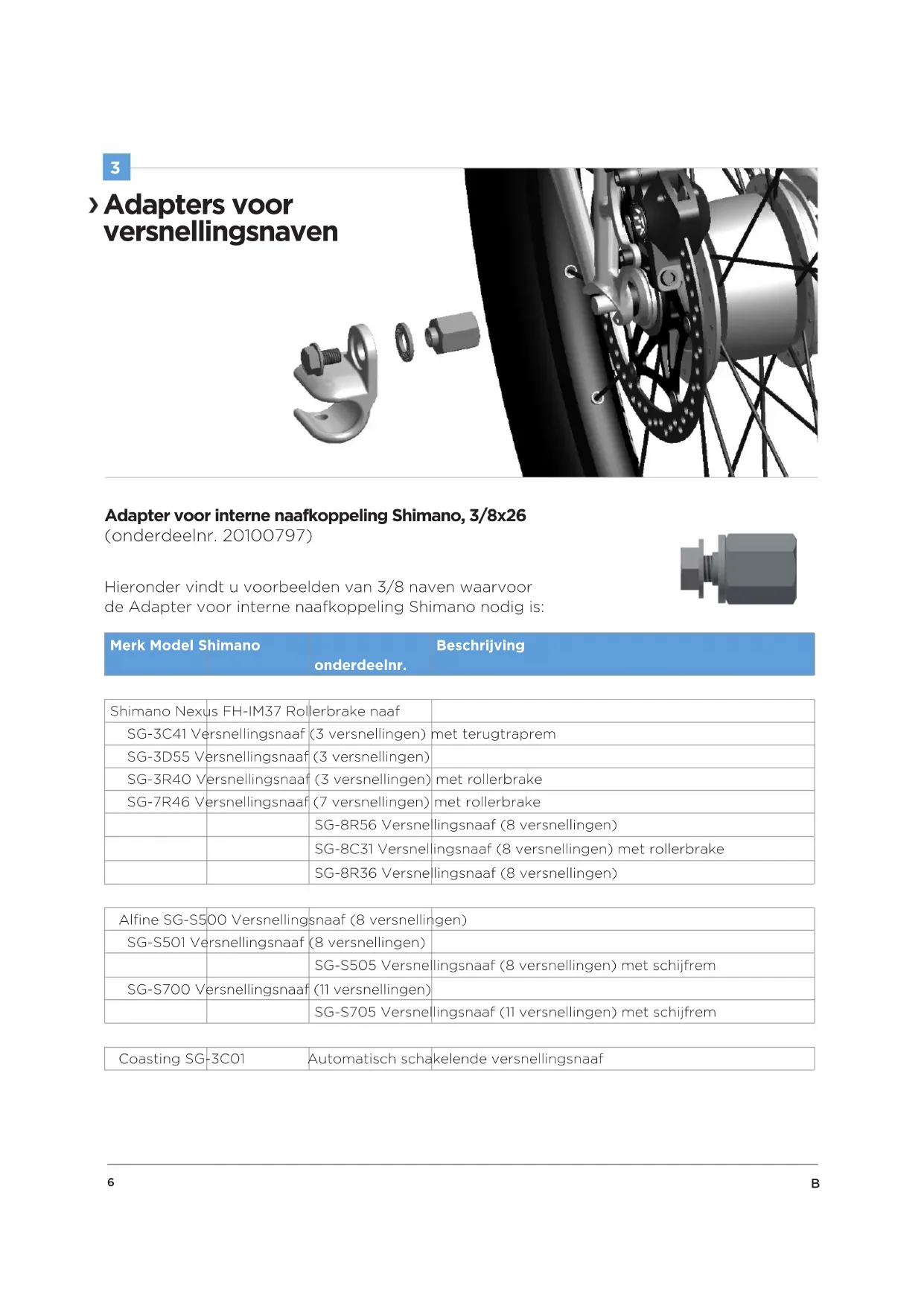

>Adapters voor versnellingsnaven

Adapter voor interne naafkoppeling Shimano, 3/8x26

(onderdeelnr. 20100797)

Hieronder vindt u voorbeelden van 3/8 naven waarvoorde Adapter voor interne naafkoppeling Shimano nodig is:

Merk Model Shimano

Beschrijving

onderdeeln.

Shimano Nexus	FH-IM37	Rollerbrake naaf
SG-3C41 Versnellingsnaaf		(3 versnellingen)	met terugtraprem
SG-3D55 Versnellingsnaaf		(3 versnellingen)
SG-3R40 Versnellingsnaaf		(3 versnellingen)	met rollerbrake
SG-7R46 Versnellingsnaaf		(7 versnellingen)	met rollerbrake
		SG-8R56 Versnellingsnaaf (8 versnellingen)
		SG-8C31 Versnellingsnaaf (8 versnellingen) met rollerbrake
		SG-8R36 Versnellingsnaaf (8 versnellingen)

Alfine SG-S500 Versnelling	snaaf (8 versnellingen)
SG-S501 Versnellingsnaaf	(8 versnellingen)
	SG-S505 Versnellingsnaaf (8 versnellingen) met schijfrem
SG-S700 Versnellingsnaaf	(11 versnellingen)
	SG-S705 Versnellingsnaaf (11 versnellingen) met schijfrem

Coasting SG-3C01

Automatisch schakelende versnellingsnaaf

Adapter voor interne naafkoppeling SRAM, M10x1.0

(onderdeelnr 20100798)

Hieronder vindt u voorbeelden van 10 mm naafassen waarvoorden Adapter voor interne nafkoppeling SRAM nodig is:

Merk Model Beschrijving

SRAM DD3-30/-	27/-24 Versnellingsnaaf met cassette
	I-Motion 9 Versnellingsnaaf (9 versnellingen)
	G8 Versnellingsnaaf (8 versnellingen)
I-Motion 3 Versnellingsnaaf (3 versnellingen)
Torpedo Single	speed fixed/Free

Shimano Nexave	IF-C530 Inter-3 Freehub (3x8)
	Nexave FH-C810 Freehub	Dynamo met versnellingsnaaf 8 versnellingen
	Nexave FH-IM70 Freehub	voor 8/9 versnellingen cassette
	Nexave FH-IM50	Freehub voor 8 versnellingen cassette

Surly Track en Flip-flop naven
Rohloff	Speedhub 500/14	Versnellingsnaaf (14 versnellingen)
NuVinci	N360	Continu Variabele Transmissie (CVT)
BionX	P500	Electric Hub Motor
	P250	Electric Hub Motor
	P200	Electric Hub Motor

Adapter voor interne naafkoppeling SRAM SPECTRO, M10.5x1.0

(onderdeelnr 10100722)

Hieronder vindt u voorbeelden van 10,5 mm naafassen waarvoord Adapter voor interne nafkoppeling SRAM SPECTRO nodig is:

Merk Model Beschrijving

SRAM Spectro S7 Versnellingsnaaf (7 versnellingen)
Spectro P5	Versnellingsnaaf (5 versnellingen)
Spectro T3	Versnellingsnaaf (3 versnellingen)
	Spectro 3x7	Versnellingsnaaf met cassette
	DualDrive	Versnellingsnaaf met cassette
	Sparc	Electric Hub Motor

4

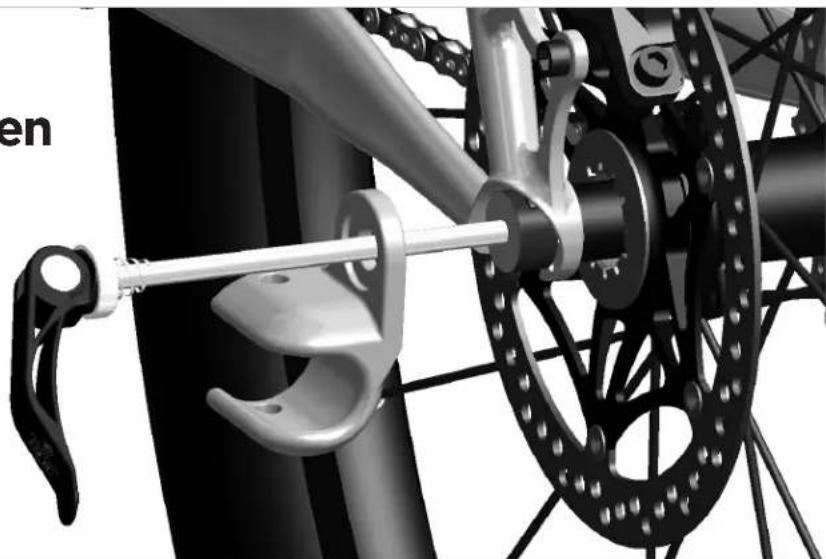

Adapters voor verzischlende vormen frames of fietsen met geintegrerde standaard:

Drop Out tussenstuk 10 mm

(onderdeelnr. 20110723)

Bedoeld voor fietsen met uitsparingen met kap
