>Adapter zur Montage Ihres Thule Kindertransporters an Ihr Fahrrad

12-mm-Steckachsen

Adapter für Nabenschaltungssystem

Adapter für verschiedene Rahmenformen oder Fahrräder mit integrierten Ständern

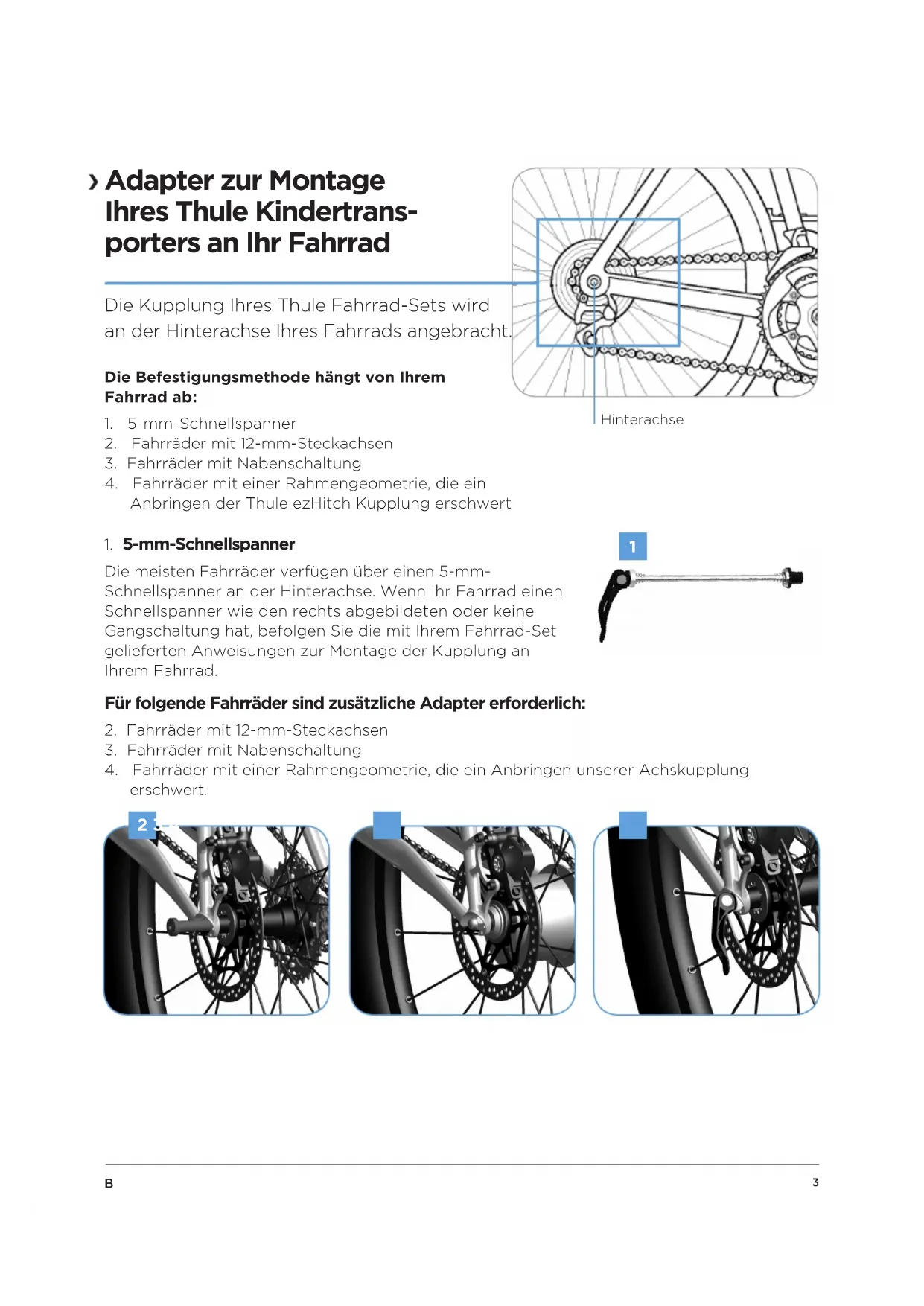

>Adapter zur Montage Ihres Thule Kindertransporters an Ihr Fahrrad

Die Kupplung Ihres Thule Fahrrad-Sets wird an der Hinterachse Ihres Fahrrads angebracht.

Die Befestigungsmethode hangt von ihrem Fahrrad ab:

1. 5-mm-Schnellspanner
2. Fahrrader mit 12-mm-Steckachsen
3. Fahrradermit Nabenschaltung
4. Fahrräder mit einer Rahmengeometrie, die ein Anbringen der Thule ezHitch Kupplung erschwert

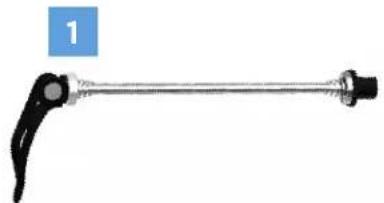

1. 5-mm-Schnellspanner

Die meisten Fahrräder verfügen über einen 5-mm-Schnellspanner an der Hinterachse. Wenn Ihr Fahrrad einen Schnellspanner wie den rechts abgebildeten oder keine Gangschaltung hat, befolgen Sie die mit Ihrem Fahrrad-Set gelieferten Anweisungen zur Montage der Kupplung an Ihrem Fahrrad.

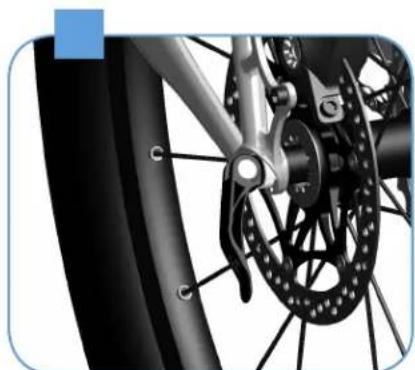

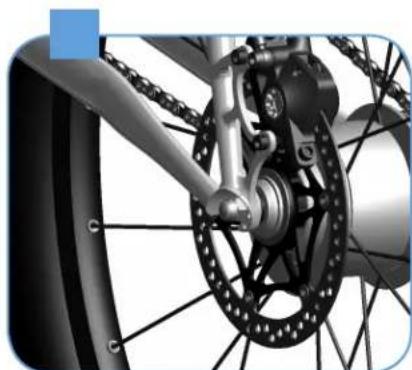

Für folgende Fahrräder sind zusätzliche Adapter erforderlich:

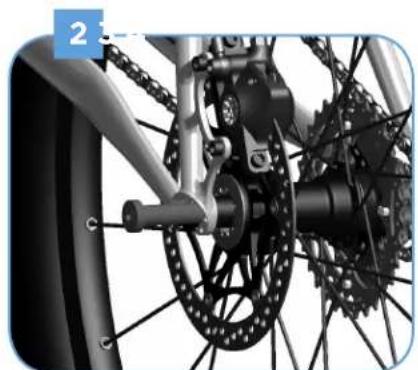

1. Fahrrader mit 12-mm-Steckachsen
2. Fahrradermit Nabenschaltung
3. Fahrräder mit einer Rahmengeometrie, die ein Anbringen unserer Achskupplung erschwert.

2

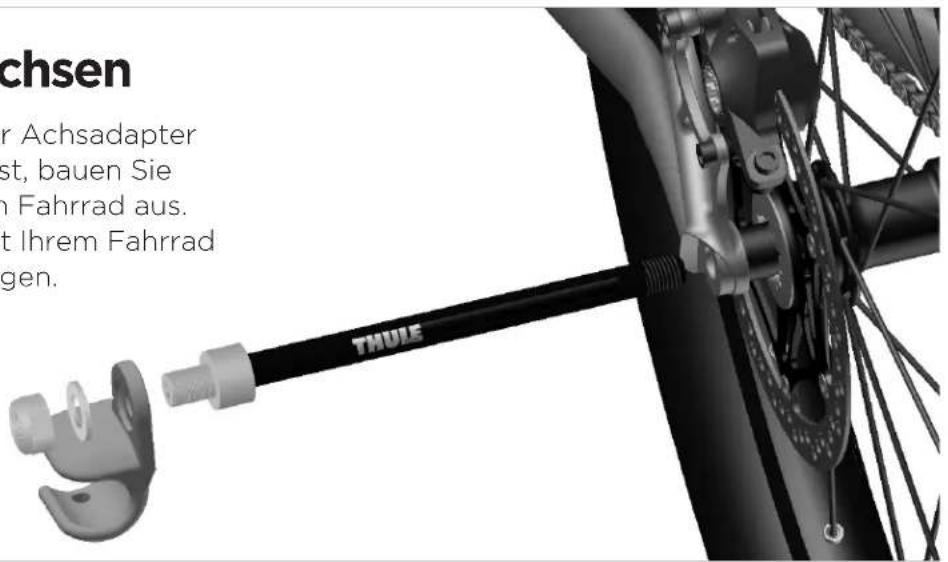

>12-mm-Steckachsen

Um festzustellen, welcher Achsadapter fur Ihr Fahrrad passend ist, bauen Sie die Steckachse aus ihrem Fahrrad aus. Befolgen Sie dazu die mit ihrem Fahrrad mitgelieferten Anweisungen.

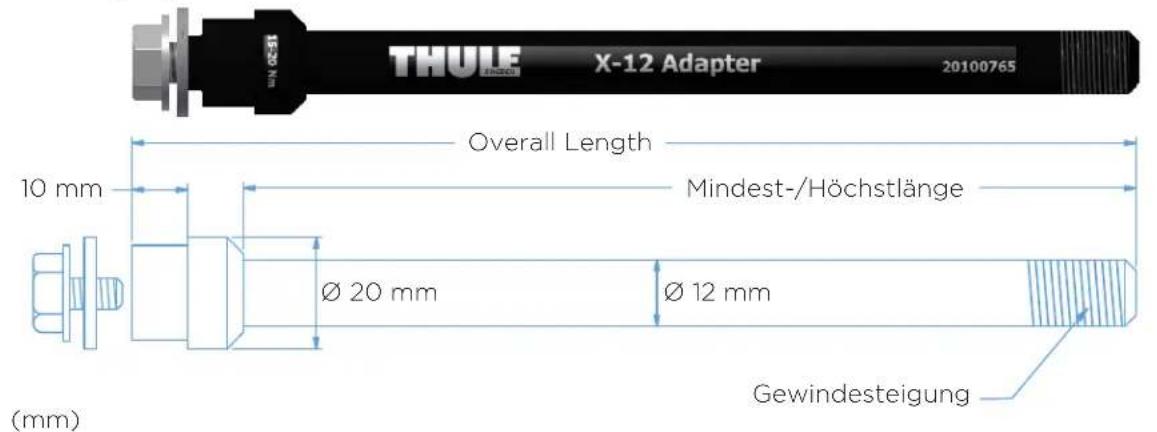

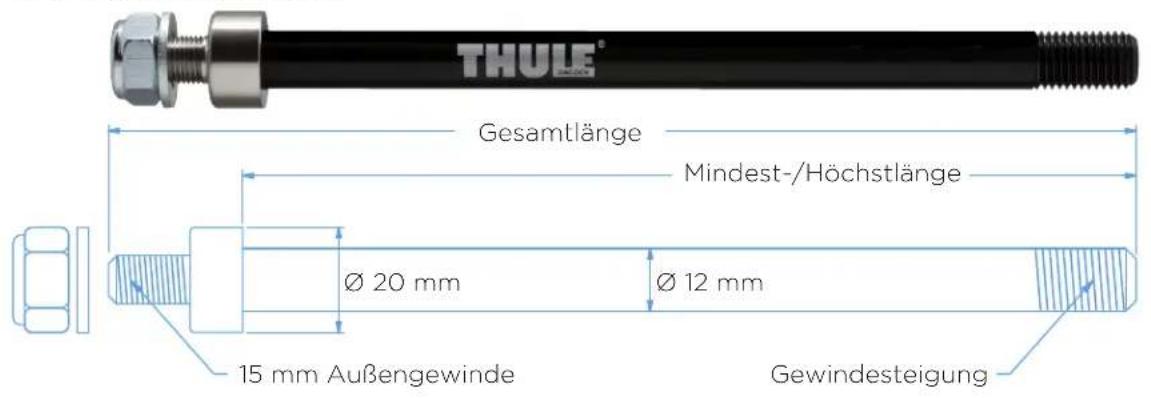

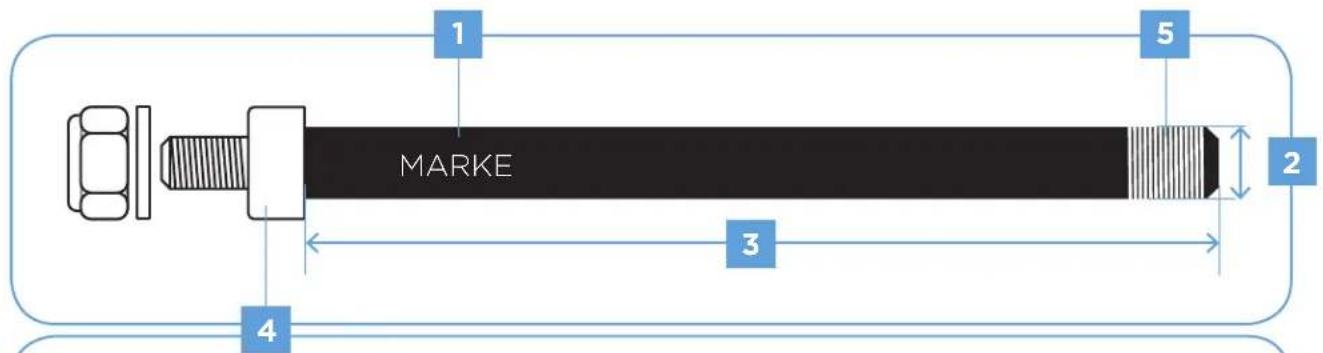

Beachten Sie folgende Informationen über ihre Steckachse:

1. Marke der Achse
2. Durchmesser der Achse
3. Länge der Achse
4. Form der Achsaufnahme (gerade/konisch)
5. Gewindestegung der Achse*

Gerade: Shimano & Maxle

Konisch: Syntace

Wenn Sie die Informationen 1-5 oben ermittelt haben, finden Sie den passenden Thule Adapter für ihre Steckachse auf der{nachsten Seite.*

*Hinweis: Wenden Sie sich an ihren Fahrradhandler, um die korrekte Gewindesteigung in Erfahrung zu bringen. **Hinweis: Wenn Sie keinen passenden Adapter fur ihre Achsen finden, wenden Sie sich an den Thule Kundendienst.

Befestigung mit Mutter:

Befestigung mit Schraube:

Marke Mindest- / Höchstlänge	Gesamtlänge	Gewindesteil-gung	Thule Artikeln.r.	Befesti-gung
Syntace 152 - 167 194 M12x1.0 20110729	Mutter
Syntace 160 180 M12x1.0 20100765	Schaube
Syntace 160 - 172 199 M12x1.0 20110733	Mutter
Syntace/Fatbike 217 oder 229 256 M12x1.0 20110737	Mutter

Shimano	159 oder 165	192	M12x1.5	20110730	Mutter
Shimano	170	190	M12x1.5	20100766	Schraube
Shimano	172 oder 178	205	M12x1.5	20110734	Mutter
Shimano	209	236	M12x1.5	20110735 Mutter
Shimano/Fatbike	229	256	M12x1.5	20110738	Mutter

Maxle	167 - 192	212	M12x1.75	20100799	Schraube
Maxle	174 oder 180	207	M12x1.75	20110731	Mutter
Maxle	192 oder 198	225	M12x1.75	20110732	Mutter
Maxle	209	236	M12x1.75	20110736 Mutter
Maxle/Fatbike	217 oder 229	256	M12x1.75	20110739 Mutter

*Hinweis: Richten Sie sich bei der Auswahl des richtigen Distanstücks nach den Anweisungen für den Achsadapter.

3

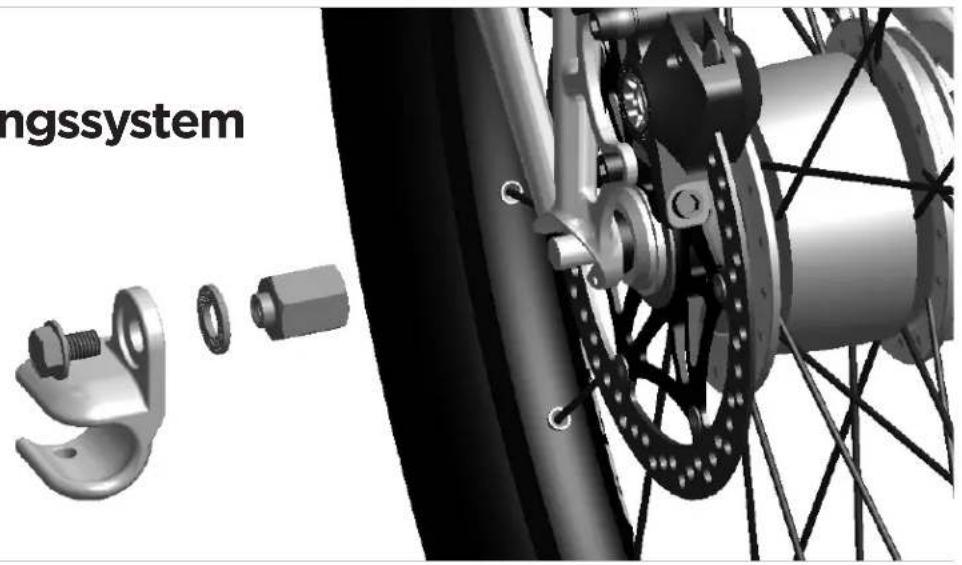

>Adapter für Nabenschaltungssystem

Adapter für Nabenschaltungssystem Shimano, 3/8" x 26

(Artikelnr. 20100797)

Im Folgenden sehen Sie Beispiele für 3/8-Naben, für die der Adapter für Nabenschaltungssystem Shimano erforderlich ist:

Marke Modell Shimano

Beschreibung

Artikelnr.

Shimano Nexus	FH-IM37 Trommelbremsnabe
SG-3C41 3-Gang-Nabenschaltung mit Rücktrittbremse
SG-3D55 3-Gang-Nabenschaltung
SG-3R40 3-Gang-Nabenschaltung mit Trommelbremse
SG-7R46 7-Gang-Nabenschaltung mit Trommelbremse
		SG-8R56 8-Gang-Nabenschaltung
		SG-8C31 8-Gang-Nabenschaltung mit Trommelbremse
		SG-8R36 8-Gang-Nabenschaltung

Alfine SG-S500	8-Gang-Nabenschaltung
SG-S501 8-Gang-Nabenschaltung
		SG-S505 8-Gang-Nabenschaltung mit Scheibenbremse
SG-S700 11-Gang-Nabenschaltung
		SG-S705 11-Gang-Nabenschaltung mit Scheibenbremse

Rücktritt SG-3CO1

Automatik-Nabenschaltung

Adapter für Nabenschaltungssystem SRAM, M10x1,0

(Artikelnr. 20100798)

Im Folgenden sehen Sie Beispiele für 10-mm-Nabenachsen, für die der Adapter für Nabenschaltungssystem SRAM erforderlich ist:

Marke Modell Beschreibung

SRAM DD3-30/-	27/-24 Nabenschaltung mit Kassette
	I-Motion 9 9-Gang-Nabenschaltung
	G8 8-Gang-Nabenschaltung
I-Motion 3 3-Gang-Nabenschaltung
Torpedo Single speed starr/Freilauf

Shimano	Nexave IF-C530 Inter-3 Kassettennabe (3x8)
	Nexave FH-C810	Hinterradnabendynamo mit 8-Gang-Nabenschaltung
	Nexave FH-IM70	Kassettennabe für 8-/9-Gang-Kassette
	Nexave FH-IM50	Kassettennabe für 8-Gang-Kassette

Surly	Track- und Flip-Flop-Naben
Rohloff	Speedhub 500/14	14-Gang-Nabenschaltung
NuVinci	N360	Stufenlose Schaltung
BionX	P500	Elektrischer Nabenmotor
	P250	Elektrischer Nabenmotor
	P200	Elektrischer Nabenmotor

Adapter für Nabenschaltungssystem SRAM SPECTRO, FG 10,5x1,O (Artikelnr. 20110722)

Im Folgenden sehen Sie Beispiele für 10,5-mm-Nabenachsen, für die der Adapter für Nabenschaltungssysteme SRAM SPECTRO erforderlich ist:

Marke Modell
Beschreibung

SRAM Spectro S7	7-Gang-Nabenschaltung
Spectro P5	5-Gang-Nabenschaltung
Spectro T3	3-Gang-Nabenschaltung
	Spectro 3x7	Nabenschaltung mit Kassette
	DualDrive	Nabenschaltung mit Kassette
	Sparc	Elektrischer Nabemotor

4

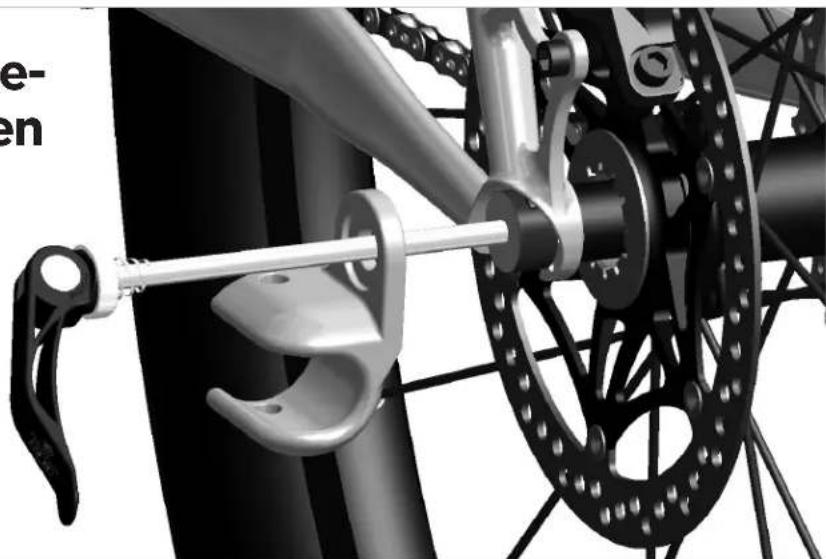

>Adapter für verschiedene Rahmenformen oder Fahrräder mit integrierten Ständern:

Distanzstück für Ausfallende, 10 mm

(Artikelnr. 20110723)

Für Fahrrader mit 3D Ausfallende
