Type de produit	Adaptateur pour axe traversant
Marque	Thule
Modèle	20100765
Catégorie	Accessoire de vélo
Compatibilité	Vélo avec axe traversant Syntace, longueur 160 mm, filetage M12x1.0
Type d'installation	Boulon
Longueur totale	180 mm
Matériau	Acier
Poids	Environ 60 g
Fonction principale	Fixer une remorque pour enfant Thule sur l'axe de roue arrière
Entretien et nettoyage	Nettoyer avec un chiffon humide ; vérifier régulièrement le serrage
Sécurité	Utiliser uniquement avec des remorques Thule compatibles ; respecter les couples de serrage
Pièces détachées et réparabilité	Adaptateurs disponibles pour axes Shimano, Maxle, Syntace (autres longueurs)
Informations générales	Nécessite identification préalable de l'axe traversant du vélo (marque, diamètre, longueur, forme, pas de filetage)

FOIRE AUX QUESTIONS - 20100765 THULE

Comment identifier le type d'axe traversant de mon vélo ?

Retirez l'axe en suivant le mode d'emploi du vélo. Notez la marque, le diamètre, la longueur, la forme (droit ou conique) et le pas de filetage. Contactez votre revendeur si nécessaire.

Cet adaptateur est-il compatible avec mon vélo Shimano ?

Non, le modèle 20100765 est spécifique aux axes traversants Syntace de 160 mm avec pas M12x1.0. Pour les axes Shimano, utilisez les références 20110730 ou 20100766.

Quelle est la différence entre installation par écrou et par boulon ?

L'installation par boulon (comme le 20100765) se visse directement dans le moyeu, tandis que l'installation par écrou nécessite un écrou séparé. Vérifiez la configuration de votre vélo.

Comment installer l'adaptateur sur mon vélo ?

Remplacez l'axe traversant d'origine par l'adaptateur fourni. Serrez au couple recommandé dans le manuel. Fixez ensuite la remorque Thule sur l'adaptateur.

Quel est le poids maximum supporté ?

Le poids maximum dépend de la remorque utilisée. Consultez la notice de votre remorque Thule pour connaître sa capacité de charge.

Puis-je utiliser cet adaptateur avec une remorque d'une autre marque ?

Il est conçu pour les remorques Thule. L'utilisation avec d'autres marques n'est pas garantie. Vérifiez la compatibilité du système d'attache.

Que faire si mon axe traversant a une longueur de 152 mm ?

Utilisez l'adaptateur Syntace référence 20110729 (écrou) pour longueurs 152-167 mm. Le 20100765 ne convient que pour 160 mm.

Comment nettoyer l'adaptateur ?

Nettoyez avec un chiffon doux et humide. N'utilisez pas de produits abrasifs. Séchez avant de réinstaller.

L'adaptateur est-il livré avec des instructions ?

Oui, le produit est livré avec une notice d'installation détaillée. Vous pouvez aussi la télécharger sur notice-facile.com.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé Allen (généralement 5 mm ou 6 mm selon l'axe) et éventuellement d'une clé dynamométrique pour respecter le couple de serrage.

MODE D'EMPLOI 20100765 THULE

Adaptateurs pour fixer votre remorque pour infant thule à votre vélo

Axes traversants de 12 mm

Adaptateur pour moyeux intégrés

Adaptateurs pour cadres de forme différente ou vélos avec béquille intégrée

Adaptateurs pour fixer votre remorque pour enfant thule à votre vélo

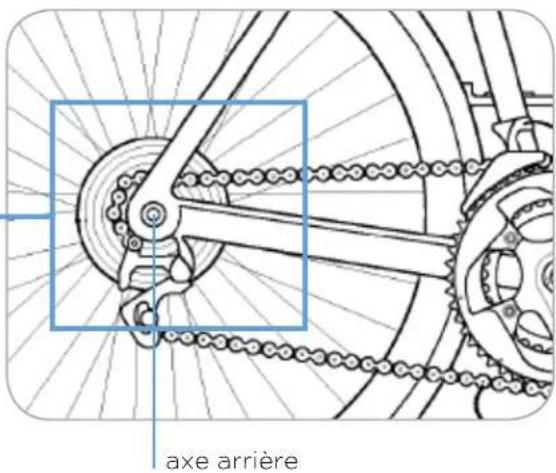

Votre kit pour remorque de vélo se fixant sur l'axe de la roue arrière de votre vélo

Le système de fixation dépend de votre vélo :

1. Attache rapide de 5 mm
2. Vélos équipés d'un axe traversant de 12 mm
3. Vélos Équipés de moyeu à vitesses intégrées
4. Vélo dont la forme du cadre permet difficilement de fixer la coupelle d'attache Thule ezHitch

1. Attache rapide de 5 mm

La majorité des velos est équipée d'un axe arrêté à attache rapide de 5 mm. Si vous VELO ne possède pas d'axe à attache rapide (illustration à droite) ou de moyeu, veuilles lire le mode d'emploi du kit de montage de la remorque pour avoir les informations nécessaires.

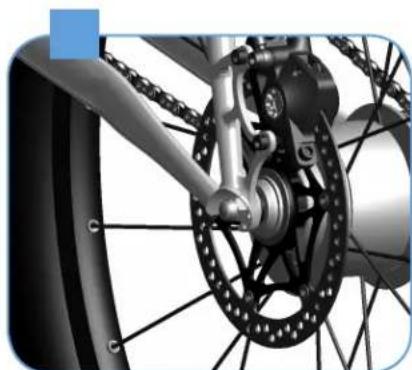

Les vélos suivants nécessitent un adaptateur :

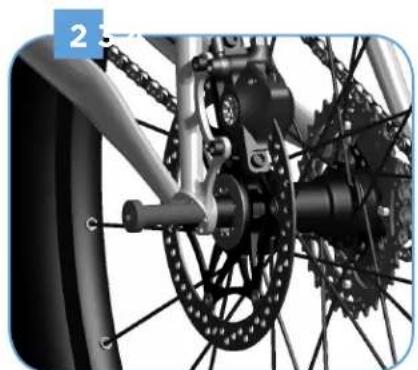

1. Vélos équipés d'un axe traversant de 12 mm
2. Vélos équipés de moyeu à vitesses intégrées
3. Vélos dont la forme du cadre permet difficilement de fixer la coupelle d'attache.

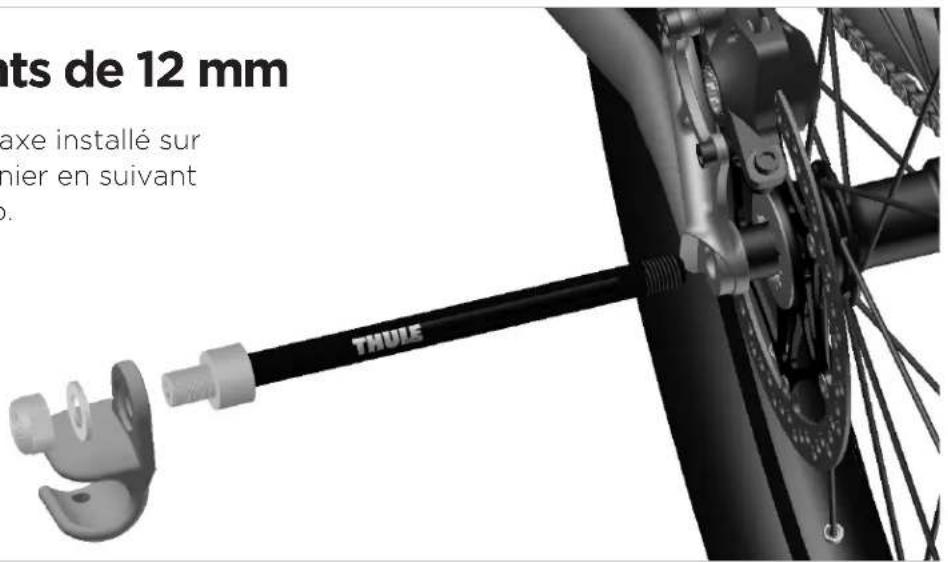

Axes traversants de 12 mm

Pour connaître le type d'axe installé sur votre vélo, retirez ce dernier en suivant le mode d'emploi du vélo.

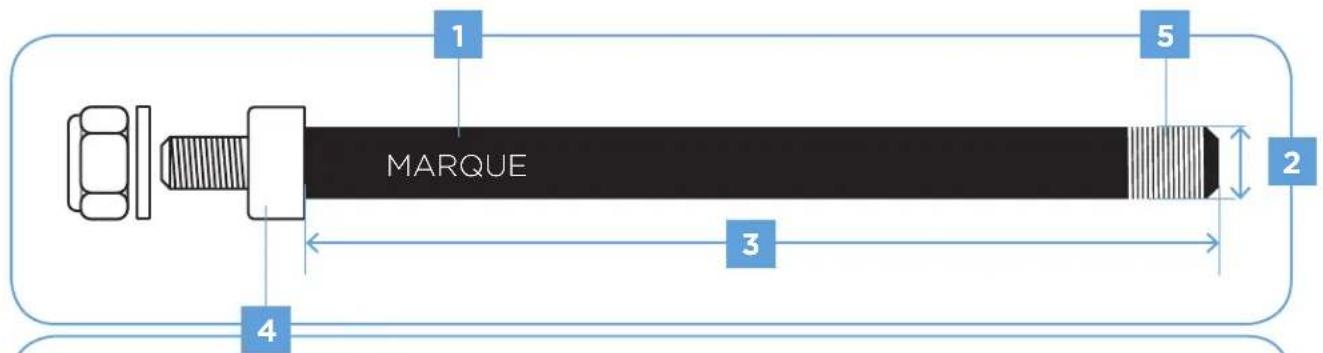

Veuillez noter ce qui suit concernant votre axe traversant :

1. La marque de l'axe
2. Le diamètre de l'axe
3. La longueur de l'axe
4. La forme de l'axe (droit/conique)
5. Le pas de filetage de l'axe*

Droit : Shimano & Maxle

Conique: Syntace

Après avoir identifié les éléments 1-5 ci-dessus, recherche l'adaptateur Thule correspondant à votre axe traversant sur la page suivante.

Remarque : pour identifier le bon pas de filtre, veuillez contacter votre revendeur VELLO. Remarque : si vous ne trouvez pas l'adaptateur compatible avec le type d'axe de votre vélo,

veuillez contacter votre revendeur Thule.

Installation avec un écrou :

Installation avec un boulon :

Marque Longueur	min.-max.	Longueur totale	Pas de filtage	Référence Thule	Installation
Syntace 152 - 167	194 M12x1.0 20110729	Écrou
Syntace 160 180 M12x1.0 20100765	Boulon
Syntace 160 - 172	199 M12x1.0 20110733	Écrou
Syntace/Fatbike 217 ou 229	256 M12x1.0 20110737	Écrou

Shimano	159 ou 165	192	M12x1.5	20110730	Écrou
Shimano	170	190	M12x1.5	20100766	Boulon
Shimano	172 ou 178	205	M12x1.5	20110734	Écrou
Shimano	209	236	M12x1.5 20110735 Écrou
Shimano/Fatbike	229	256	M12x1.5 20110738 Écrou

Maxle	167 - 192	212	M12x1.75	20100799	Boulon
Maxle	174 ou 180	207	M12x1.75	20110731	Écrou
Maxle	192 ou 198	225	M12x1.75	20110732	Écrou
Maxle	209	236	M12x1.75	20110736	Écrou
Maxle/Fatbike	217 or 229	256	M12x1.75	20110739	Écrou

*Remarque : pour sélectionner la bonne entretoise, veuillez faire le mode de l'emploi de l'adaptateur.

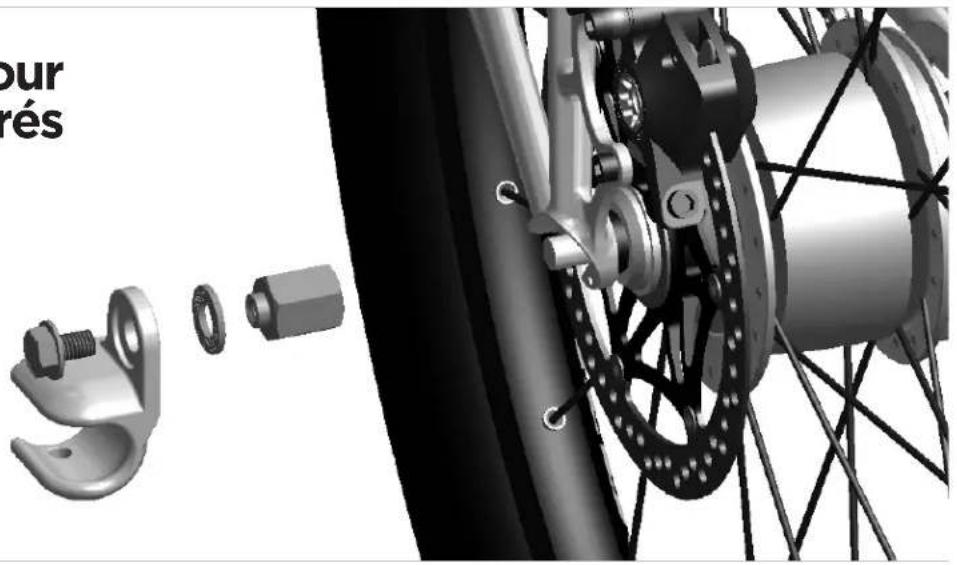

Adaptateur pour moyeu intégré shimano, 3/8" x 26

(Reference 20100797)

Voici quelques exemples de moyeu 3/8 qui nécessitent

l'adaptateur de fixation pour moyeu intégré Shimano :

Description

Shimano Nexus FH-IM37 Moyeu avec frein à tambour
SG-3C41 Moyeu intégré 3	vitesse avec frein à rétropédalage
SG-3D55 Moyeu intégré 3	vitesse
SG-3R40 Moyeu intégré 3	vitesse avec frein à tambour
SG-7R46 Moyeu intégré 7	vitesse avec frein à tambour
		SG-8R56 Moyeu intégré 8 vitesses
		SG-8C31 Moyeu intégré 8 vitesses avec frein à tambour
		SG-8R36 Moyeu intégré 8 vitesses

Alfine SG-S500 Moyeu intégré 8 vitesses
SG-S501 Moyeu intégré 8 vitesses
		SG-S505 Moyeu	intégré 8 vitesses avec frein à disque
SG-S700 Moyeu intégré 11 vitesses
		SG-S705 Moyeu	intégré 11 vitesses avec frein à disque

Coasting SG-3C01

Moyeu avec changement de vitesses automatique

Adaptateur de fixation pour moyeu intégré SRAM, m10x1.0

(Reference 20100798)

Voici quelques exemples d'axes de moyeu de 10 mm nécessitant l'adaptateur pour le moyeu intégré SRAM:

Marque Modèle Description

SRAM DD3-30/-	27/-24 Moyeu intégré avec	cassette
	I-Motion 9 Moyeu intégré 9 vitesses
	G8 Moyeu intégré 8 vitesses
I-Motion 3 Moyeu intégré 3 vitesses
Torpedo Pignon fixe/single speed

Shimano	Nexave IF-C530 Inter-3 Freehub (3x8)
	Nexave FH-C810	Corps de roue libre dynamo pour cassette 8 vitesses
	Nexave FH-IM70	Corps de roue libre pour cassette 8/9 vitesses
	Nexave FH-IM50	Corps de roue libre pour cassette 8 vitesses

Surly	Moyeux piste et flip flop
Rohloff	Speedhub 500/14	Moyeu intégré 14 vitesses
NuVinci	N360	Transmission à variation continue
BionX	P500	Moyeu électrique
	P250	Moyeu électrique
	P200	Moyeu électrique

Adaptateur de fixation pour moyeu intégré SRAM spectro, FG 10.5x1.0

getReference 20110722

Voici quelques exemples d'axes de moyeu de 10,5 mm qui nécessitent l'adaptateur de fixation pour moyeu intégré SRAM SPECTRO :

Marque Modèle Description

SRAM Spectro S7	Moyeu intégré 7 vitesses
Spectro P5	Moyeu intégré 5 vitesses
Spectro T3	Moyeu intégré 3 vitesses
	Spectro 3x7	Moyeu intégré avec cassette
	DualDrive	Moyeu intégré avec cassette
	Sparc	Moyeu électrique

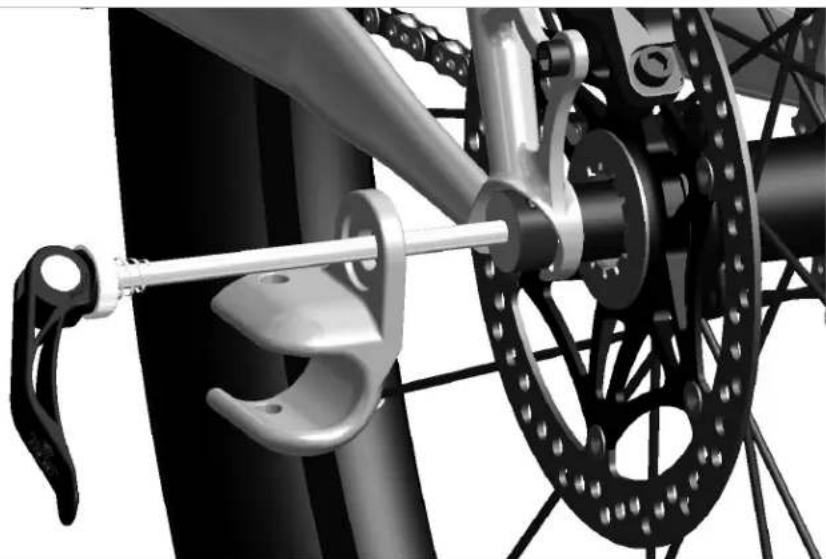

Adaptateurs pour cadres de forme différente ou vélos avec béquille intégrée

Bague d'épaisseur de 10 mm (référence 20110723)

Pour les vélos équipés de pattes arrêtées avec capuchon
