Type de produit	Interrupteur de contrôle radio (RCSW) / Interrupteur d'alimentation RC (RCPS5/10)
Marque	JETI
Modèles	RCSW, RCPS5, RCPS10
Tension d'entrée recommandée (RCSW)	3.3 – 51V
Tension d'entrée recommandée (RCPS5/10)	3.3 – 24V
Courant de commutation (RCPS5)	5A
Courant de commutation (RCPS10)	10A
Consommation électrique (Allumé)	Typ. 20mA
Consommation électrique (Veille)	Typ. 80µA
Température de fonctionnement	-20°C à 85°C
Poids	8 g
Dimensions	38 x 7 x 20 mm
Bande de fréquence	2400.0 – 2483.5 MHz
Modulation	FHSS
Puissance max	100 mW e.i.r.p.
Vitesse de transmission	max. 2 Mbps
Pays d'origine	République tchèque
Garantie	24 mois
Méthode d'appairage	Utilisation de la fiche de liaison connectée à la sortie EXT
Mise à jour du firmware	Via l'adaptateur USB Jeti connecté au PC
Indicateur LED	LED rouge visible à travers l'ouverture latérale pour l'état de commutation
Connecteurs (RCPS)	JR et MPX
Appareils JETI compatibles	SBEC 40, DPS 40, SPS 20, DSM 10, Central Box 200/400, Main Switch
Entretien	Garder au sec et à l'abri de la poussière ; nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser le courant de commutation maximal ; respecter la polarité lors de la connexion

FOIRE AUX QUESTIONS - JDEXRCSW JETI

Comment appairer l'interrupteur RC avec mon émetteur JETI ?

Pour appairer, connectez une fiche de liaison à la sortie EXT de l'interrupteur RC. Ensuite, alimentez la sortie de commande. Sur votre émetteur JETI, sélectionnez 'appairage' dans le menu de l'interrupteur RC et attribuez un canal de commande. La procédure est similaire à l'appairage d'un récepteur.

Comment mettre à jour le firmware de l'interrupteur RC ?

Téléchargez le dernier firmware depuis le site JETI. Connectez l'adaptateur USB Jeti à votre ordinateur et installez les pilotes si nécessaire. Connectez l'adaptateur USB à l'interrupteur RC via la sortie EXT avec un câble à trois fils, puis exécutez le programme de mise à jour.

Quelle est la différence entre l'interrupteur RC et l'interrupteur d'alimentation RC ?

L'interrupteur RC (RCSW) est un interrupteur de niveau de signal, tandis que l'interrupteur d'alimentation RC (RCPS5/10) peut commuter des courants de puissance jusqu'à 5A ou 10A respectivement. L'interrupteur d'alimentation utilise un câble à deux fils avec pôle positif commuté.

Quels sont les courants nominaux maximaux pour les interrupteurs d'alimentation RC ?

L'interrupteur d'alimentation RC 5 (RCPS5) peut supporter des courants constants jusqu'à 5A. L'interrupteur d'alimentation RC 10 (RCPS10) peut supporter jusqu'à 10A. Ne pas dépasser ces limites.

Puis-je utiliser l'interrupteur RC avec des produits non JETI ?

L'interrupteur RC est conçu spécifiquement pour les produits de modélisme JETI (stabilisateurs BEC, Central Box, etc.). Il nécessite un émetteur JETI DC/DS pour le fonctionnement et les réglages.

Comment connecter l'interrupteur RC à un périphérique sans connecteur JR ?

Pour les périphériques sans connecteur JR, vous devez interrompre le câble de l'interrupteur magnétique à trois fils et souder l'interrupteur RC à sa place, en respectant le code couleur (marron sur marron, etc.). Nous recommandons une installation professionnelle.

Que indique la LED rouge sur l'interrupteur RC ?

La LED rouge indique l'état de commutation. Elle est visible à travers l'ouverture sur le côté de l'interrupteur RC. Lorsque l'interrupteur est actif, la LED est allumée.

Que faire si l'interrupteur RC ne répond pas ?

Vérifiez la tension d'entrée (3,3-51V pour RCSW, 3,3-24V pour RCPS). Assurez-vous que la fiche de liaison est retirée après l'appairage. Vérifiez les réglages de l'émetteur et essayez de ré-appairer. Contactez le support technique si les problèmes persistent.

Le produit est-il couvert par la garantie ?

Oui, l'interrupteur RC est couvert par une garantie de 24 mois à compter de la date d'achat, à condition qu'il soit utilisé conformément aux instructions, à la tension spécifiée et sans dommages mécaniques. Inclure la preuve d'achat pour les réclamations.

Où puis-je trouver un support technique pour mon interrupteur RC ?

Vous pouvez contacter votre revendeur ou directement le fabricant JETI model s.r.o. Visitez www.jetimodel.cz pour plus d'informations et d'assistance.

MODE D'EMPLOI JDEXRCSW JETI

1.Description et fonctions 31
1.1 Appairage 32
2. Connexion 33
2.1 Mise à Jour 34
2.2 Examples de connexion 35
3. Caracteristiques techniques 36
4. Menu diagramme affché par la JETIBOX 37
5. Connecter le RC Switch aux produits modélisme JETI 37
6. Garantie, réparation et support technique 38
6.1 Garantie et réparation 38
6.2 Support technique 38
7. déclaration de conformité 40

duplex

2HEX

extended series

RCSW - RC switch

RCPS5 - RC Power Switch 5A

RCPS10 - RC Power Switch 10A

Popis a funkce

CESKY ver.1.00

Description et fonctions

Français ver.1.00

RC Switch est un commutateur sans fil spécifique conçu pour les produits de modélisme JETI (régulateurs BEC, Central Box et autres accessoires) qui augmente le comport d'utilisation d'un modele.

Le RC Switch s'utilise et se règle avec un émetteur JETI DC / DS seulement.

1.1 Appairage

Le jumelage est réalisé de manière similaire à l'appariement des récepteurs en utilisant la Bind Plug.

Procedure d'appariement:

1. Branchez la Bind Plug à la sortie Ext.
2. Connectez l'alimentation à Control Output.
3. Sélectionnez „appairage" dans le menu du RC Switch de l'émetteur JETI.
4. Sélectionnez une commande pour RC Switch sur l'émetteur, sélectionnez la polarité de l'interrupteur, puis, également, affecter la série audio.

Tension d'entrée

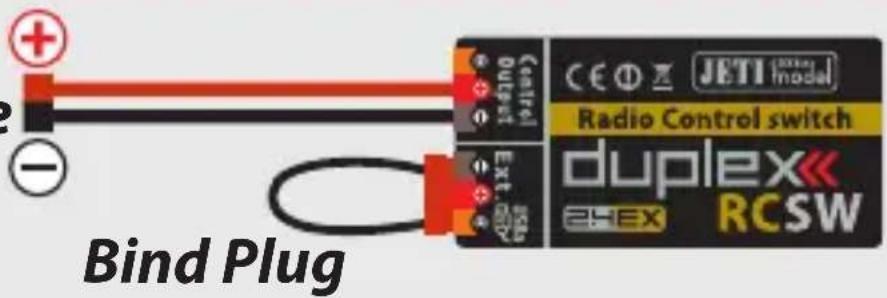

Fig. 1: Appairage

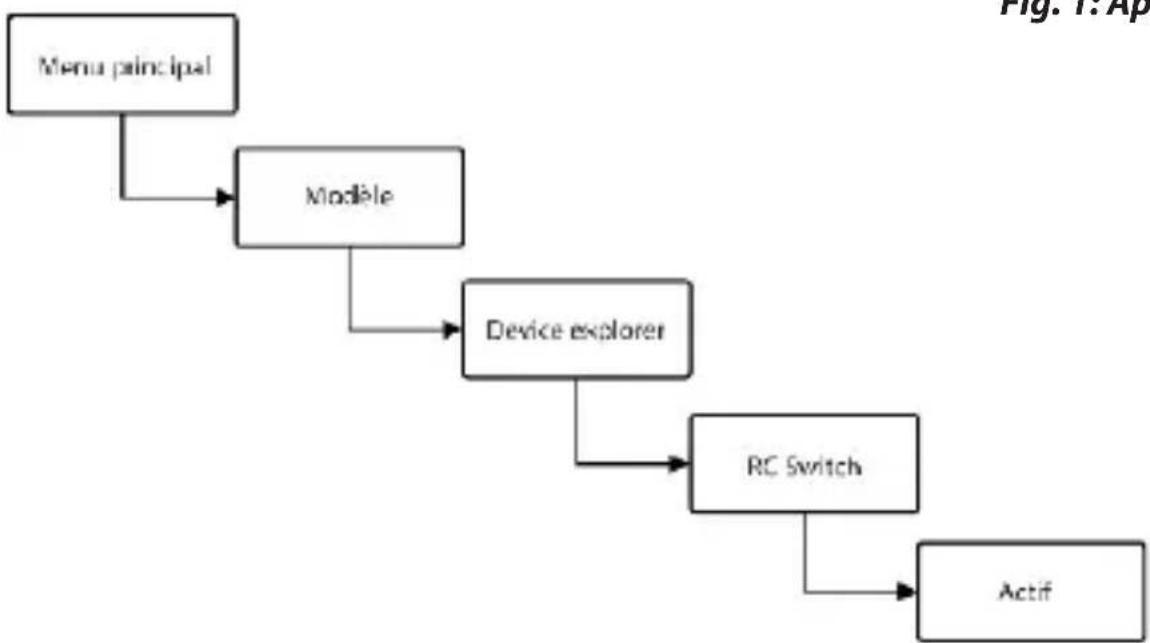

Fig. 2: Réglage du RC Switch dans l'émetteur JETI

La commutation est indiquée par unvoyant rouge (LED) qui est visible à travers l'ouverture sur le côté du RC Switch. Le réglage de la polarité de l'interrupteur est spécifique pour chaque produit JETI. Dans le tableau ci-dessous, il y a une liste de plusieurs péripériques pris en charge avec le réglage des RC Switch qui leurs sont associés pour les émetteurs DC et DS.

Système	État de l'inter
SBEC 40	✓
DPS 40	×
SPS 20	×
DSM 10	×
Central Box 200	×
Central Box 400	×
Main Switch	×

2 Connexion

En mode normal, la prise Ext n'est pas utilisé pour la sortie. Elle est utilisée pour l'appariement, pourles mises à jour logicielles et pour connecter le terminal JETIBOX. Toutefois, il est possible d'alimenter à la fois le RC Switch et RC Power Switch à travers les prise Ext. ou Control Output..

- RC Switch

La sortie commutée est un signal continu.

L'alimentation est connectée via un cable à deux fils. Le pole positif est activé, le pole négatif est le commun.

Pour des courants constants inférieurs à 5A, utiliser le RC Power Switch 5. Pour des courants constants inférieurs à 10A, veuillez utiliser le RC Power Switch 10.

Le courant de commutation maximal ne doit pas etre dépasse, voir le chapitre 3. Caracteristiques techniques.

2.1 Mise à Jour

Le RC Switch permet la mise à jour du firmware via un ordinateur PC. la mise à jour se fait en utilisant l'adaptateur USB Jeti.

Procedure

1. Trouvez le programme de mise à jour de la première version du micrologiciel sur le site Web du fabricant sous la rubrique "Téléchangements". Enregistrez-le sur votre ordinateur.
2. Connectez l'adaptateur USB à votre ordinateur. La procédure d'installation des pilotes pour l'adaptateur USB est incluse dans le manuel de l'adaptateur USB.
3. Executer la mise à jour du firmware sur votre PC.
4. Connectez l'adaptateur USB via un cable à trois conducteurs au RC Switch (Ext.output).
5. Avec avoir connecté l'appareil, la mise à jour commence.

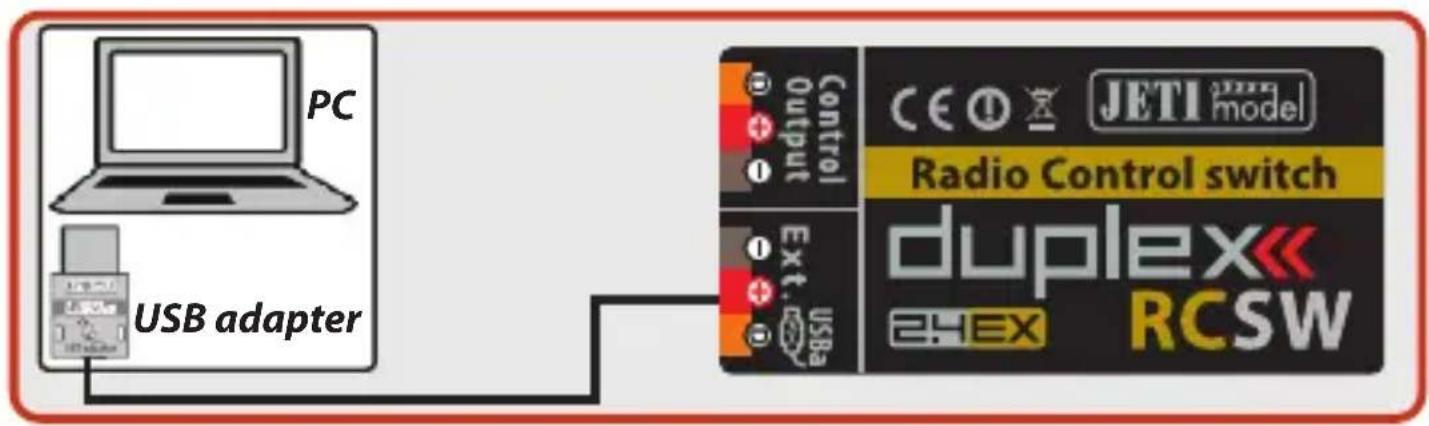

Fig. 3: Mise à Jour

2.2 Examples de connexion

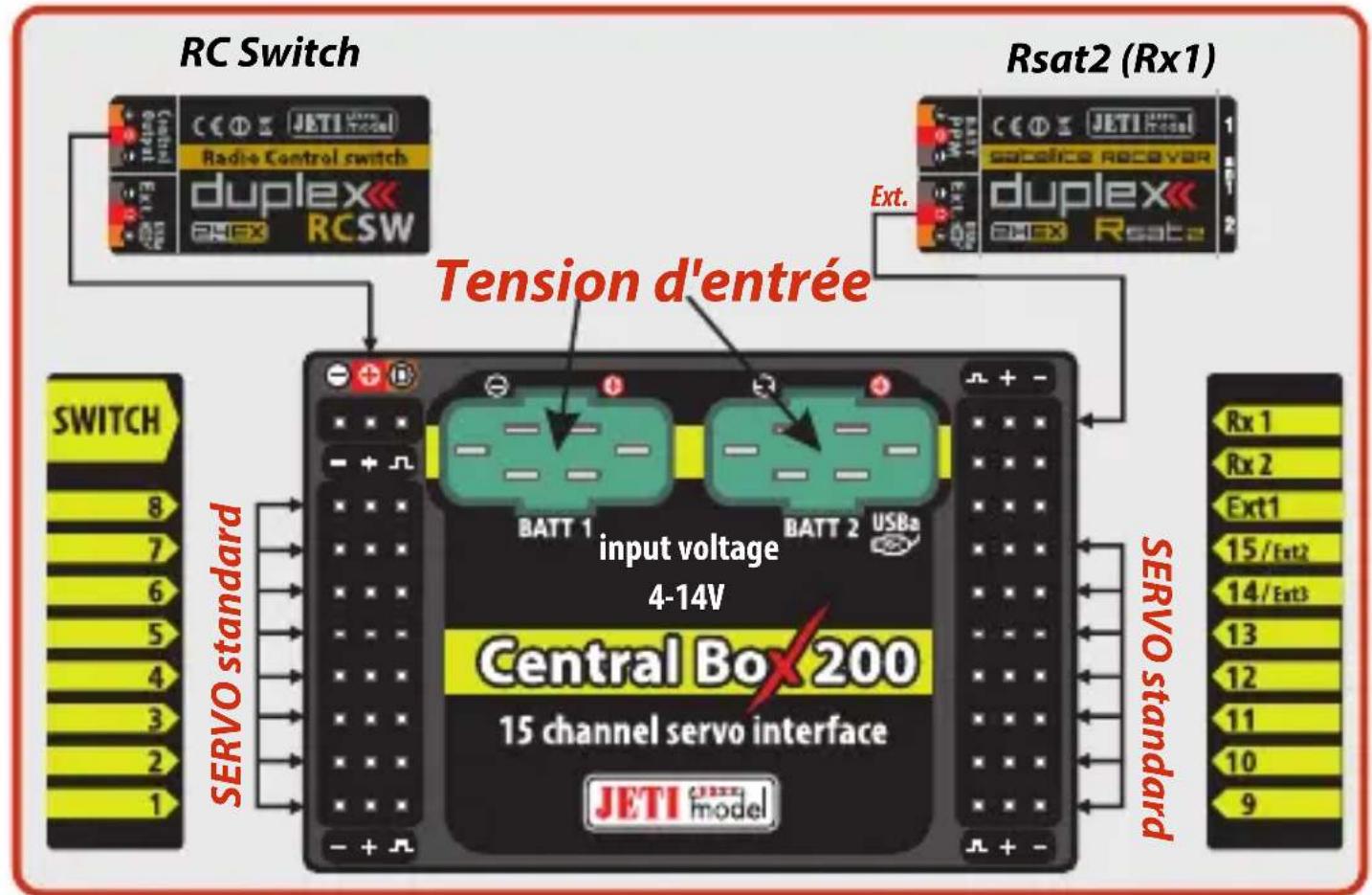

Fig. 4: Exemple de connexion avec RC Switch

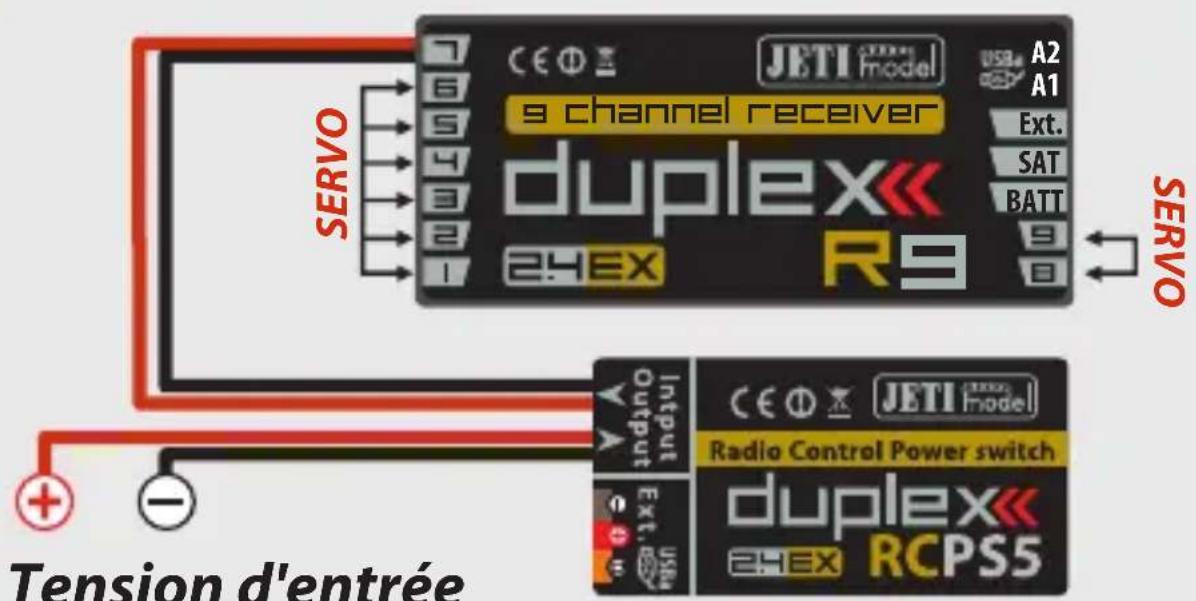

Fig. 5: Exemple de connexion avec RC Power Switch

3 Caractéristiques techniques

Typ	RCSW	RCPS 5	RCPS 10
Tension d'entrée commandée	3.3 – 51V	3.3 – 24V	3.3 – 24V
Courant de commutation	-	5A	10A
Input/Output connectors	-	JR	MPX

Consommation en mode On	Typ. 20mA
Consommation en mode Standby	Typ. 80uA
Temperate d'utilisation	-20°C à 85°C (-4°F à 33°F)
Poids	8 g
Dimensions	38 x 7 x 20 mm

4) Menu diagramme affiché par la JETIBOX

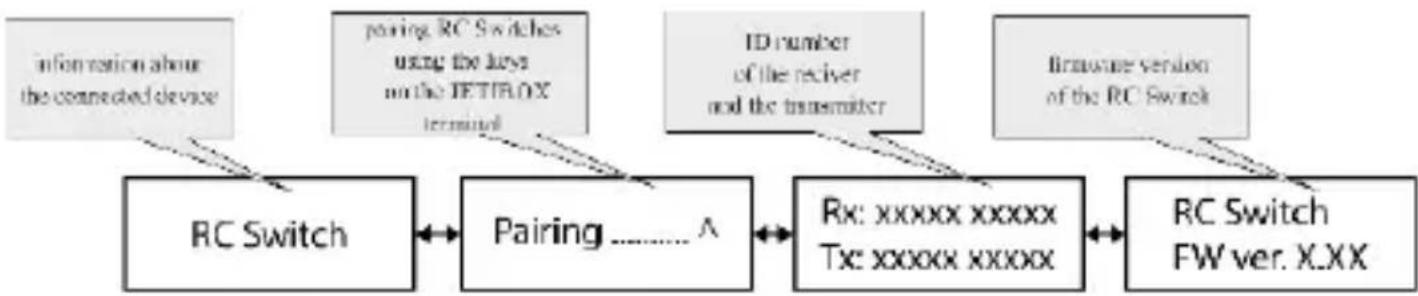

Fig. 6: Menu Diagramme

aux produits modélisme JETI

Pour un apparéil qui permet de connecter le commutateur via un connecteur de type JR, vous pouvez connecter directement le RC Switch. Pour d'autres produits qui sont livrés avec un commutateur magnétique standard sans connecteur JR, vous doivent couper le cable 3 fils du commutateur magnétique et souder le RC Switch. Pour connecter des péripériques qui ne permettent pas de connexion directe du RC Switch, nous recommendons son installation dans un atelier spécialisé.

Lors de la connexion des fils, il est nécessaire de respecter leur code couleur (fil marron connectée au fil marron, etc)!

6 Garantie, réparation et support technique

6.1 Garantie et réparation

Ce produit est couvert par la garantie pendant 24 mois après la date d'achat à condition qu'il ait etéutilisé conformément à ces instructions, à la tension spécifiée et n'est pas endommagé mécaniquement. Lorsque vous demandez des réparations sous garantie pour le produit, toujours joindre une preuve d'achat. La garantie et le service après garantie sont assurées par votre revendeur ou par le fabricant.

Dans le cas où vous n'étés pas sur de la configuration ou de certaines fonctions du produit, n'hésitez pas à contacter notre support technique. Vous pouvez contacter votre revendeur ou directement le fabricant JETI model sro.

Pour plus d'informations, consultez nos pages www-jetimodel.cz et www.topmodel.fr

Importée et distribué en France par TOPMODEL S.A.S. Le jardin d'entreprises de Sologne F-41300 SELLES-SAINT-DENIS www.topmodel.fr

FRANÇAIS

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils ELECTriques etlectroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels electriques et Electroniques ne doivent pas etre jetes avec les ordures menagerees.

Pour que ces produits subissant un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des évventuels effets négatifs sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuliez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.
