1 Beschreibung und Funktionen Deutsch ver. 1.00

Der RC Switch ist ein drahtloser EIN/AUS-Schalter für spezielle JETI model Produkte (wie JETI BEC's, Central Box und andere).

Einstellungen und Funktionen werden über die JETI model DS/DC Sender vorgenommen, der RC Switch ist auch ausschließlich für diese Senderreihe geeignet.

1.1 Bindung

Die Binding an den Sender erfolgt in ähnlicher Weise, wie es auch bei den Empfängern der JETI Duplex Reihe vorgenommen wird.

Die Binding wird wie folgt vorgenommen:

1. Den Binding-Stecker in den Ext. Steckplatz einstecken.
2. Den RC Switch mit einer Stromversorgung verbinden.
3. Im Menu „Geräteübersicht - RC Schalter“ > „RC Schalter binden“ aktivieren.
4. In this menu wird auch der gewünschte Schalter für die „Modell EIN/AUS-Funktion“, die Polarität (siehe Tabelle) sowie die Sprachausgabe für diese Funktion gewählt.

Eingangsspannung

Bind Plug

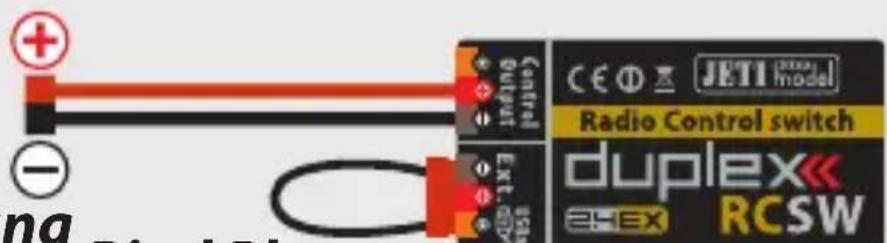

Bild. 1: Binden des RC Switch

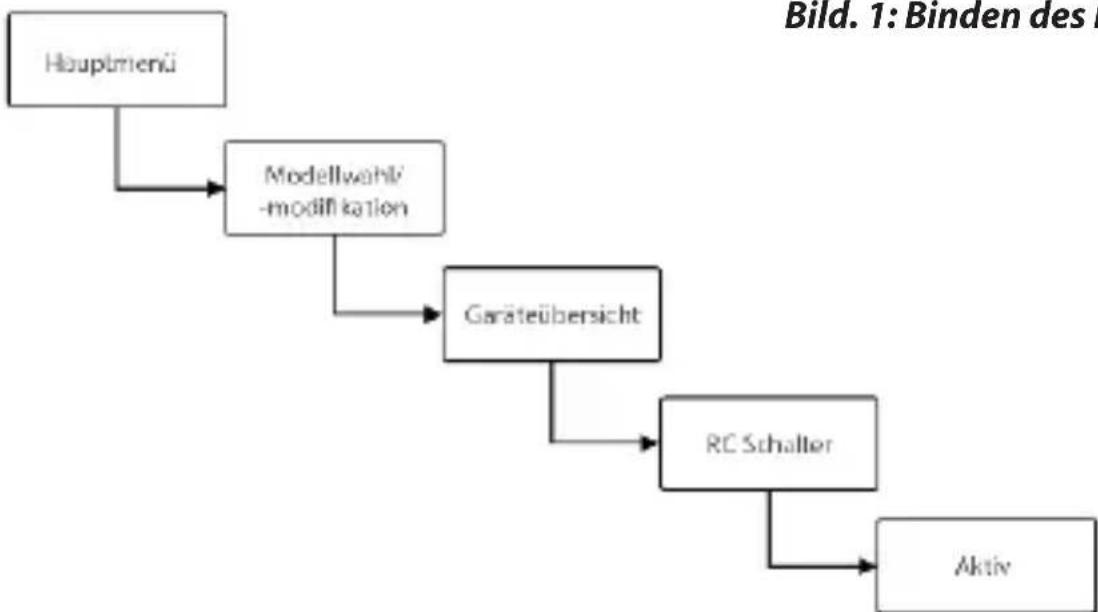

Bild. 2: Menüstruktur im JETI DS/DC Sender

Der Schaltzustand wird durch eine rot LED (sichtbar durch die Öffnung auf der Seite des RC Switch) angezeigt. Die Polarität des Schalters ist spezifisch für verschiedene JETI model Produkte. In der Tabelle unter den Sie eine liste von mehreren Unterstützungen Geräten und den RC-Schalter-Einstellungen für die Polarität.

Gerät	Invertierte Polarität
SBEC 40	✓
DPS 40	×
SPS 20	×
DSM 10	×
Central Box 200	×
Central Box 400	×
Main Switch	×

2 Anschlüsse

Im normalen Betrieb wird der Steckplatz „Ext“ nicht als Ausgang genutzt. Diese Steckplatz ist für das Binden an den JETI DS/DC Sender vorgesehen, außer dem für evtl. Updates und den Anschluß der JETI Box. Die Stromversorgung kann beliebig über den “EXT.” oder den Schaltsteckplatz erfolgen.

- RC Switch

Der Schaltausgang ist als "signal line" Ausgang (Schaltgeber für Zusatzgeräte wie Central Box usw.) konfiguriert.

Die Stromversorgung wird zweiadrig angeschlossen, der Pluspol wird geschalte und der Minuspol wird durchgegeben. Für RC-Anlagen mit einer Stromaufnahme von max. 5A Dauerstrom kann der „RC Power Switch 5" mit dem UNI/JR Stecksystem verwendet werden.

Für RC-Anlagen mit einem Dauerstrom von 5A bis 10A wird der „RC Power Switch 10" mit dem MPX Stecksystem empfohlen. Dabei ist der MPX Stecker für die Akkuseite und die MPX Buchse für die RC-Anlagenseite vorgesehen.

Der maximal zulässige Strom sollte in keinem Fall übersritten werden (Siehe Kapitel 3 „Technische Daten")

2.1 Update

Der RC Switch kann über einen WIN PC über den JETI USBa Adapter mit Updates versehen werden..

Vorphensweise:

1. Suchen Sie unter "Downloads" auf der Seite
   http://www-jetimodel.com die Updatedatei und speichern diese auf Ihrtem Computer.
2. Verbinden Sie den JETI USBa Adapter mit einem USB Port Ihres Computers. Die Treiberinstallation lauft im Normalfalle automatisch und wird auch in der Anleitung zum USBa Adapter beschrieben.
3. Starten Sie das Firmwareupdate auf Ihrm PC.
4. Verbinden Sie den "EXT." Steckplatz des RC switch mit einem dreiadrigen Patchkabel mit dem USBa Adapter.
5. Das FW Update wird automatisch starten und durchlaufen. Die Updatedatei meldet „OK“ zum Abschluss.

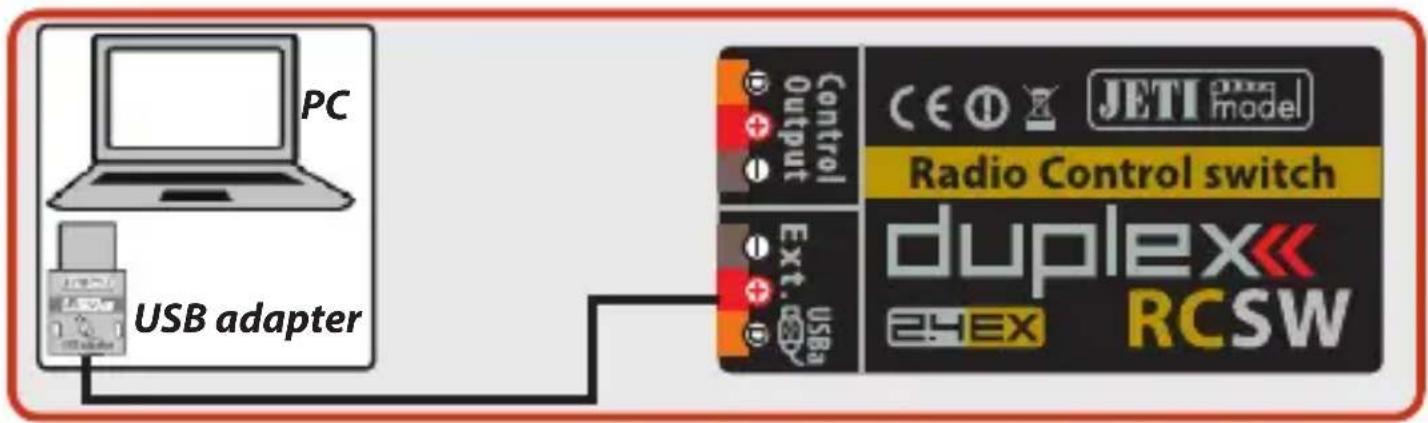

Bild 3: Update

2.2 Anschlussbeispiele

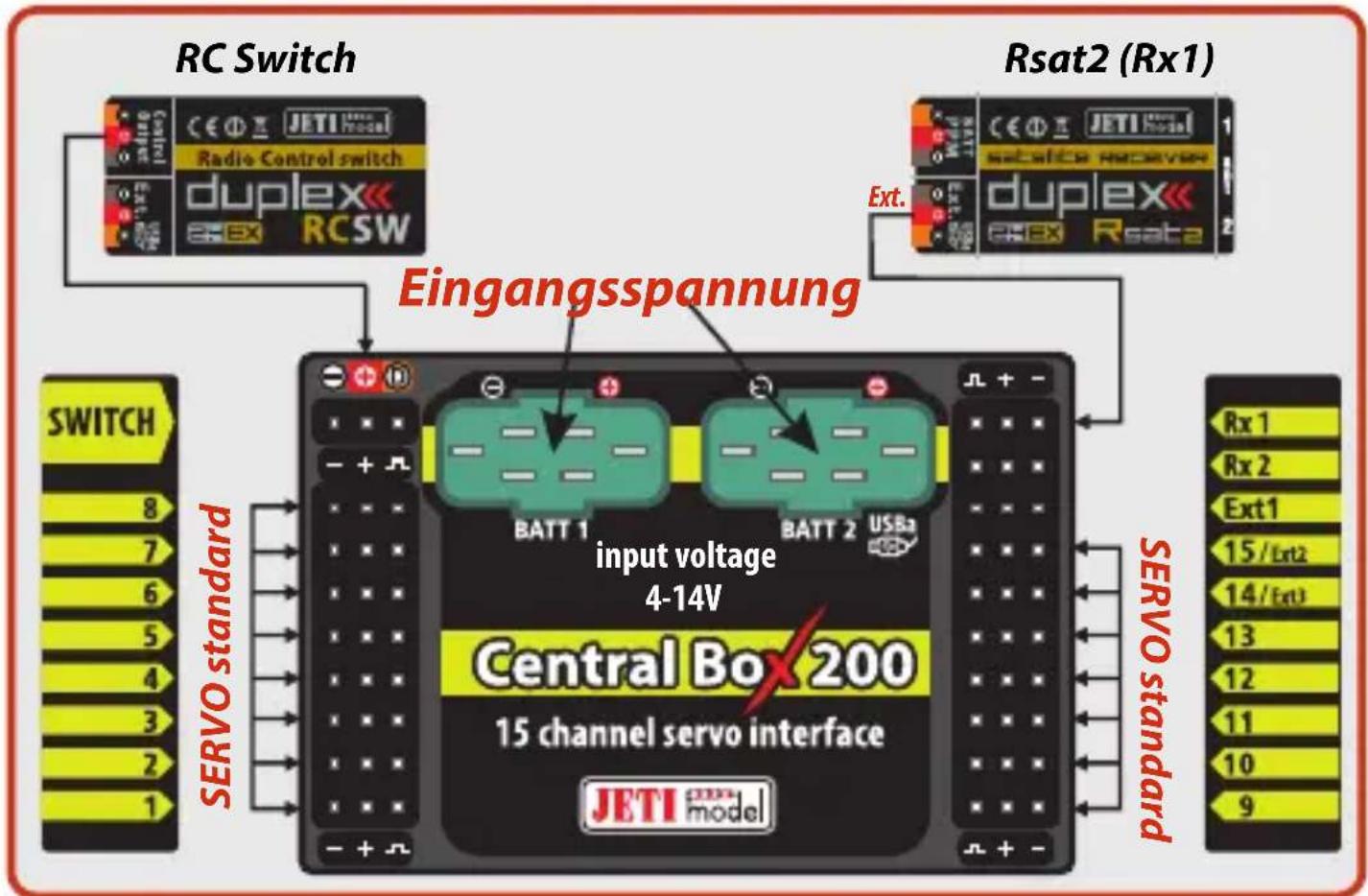

Bild 4: Anschluss Beispiel mit RC Switch

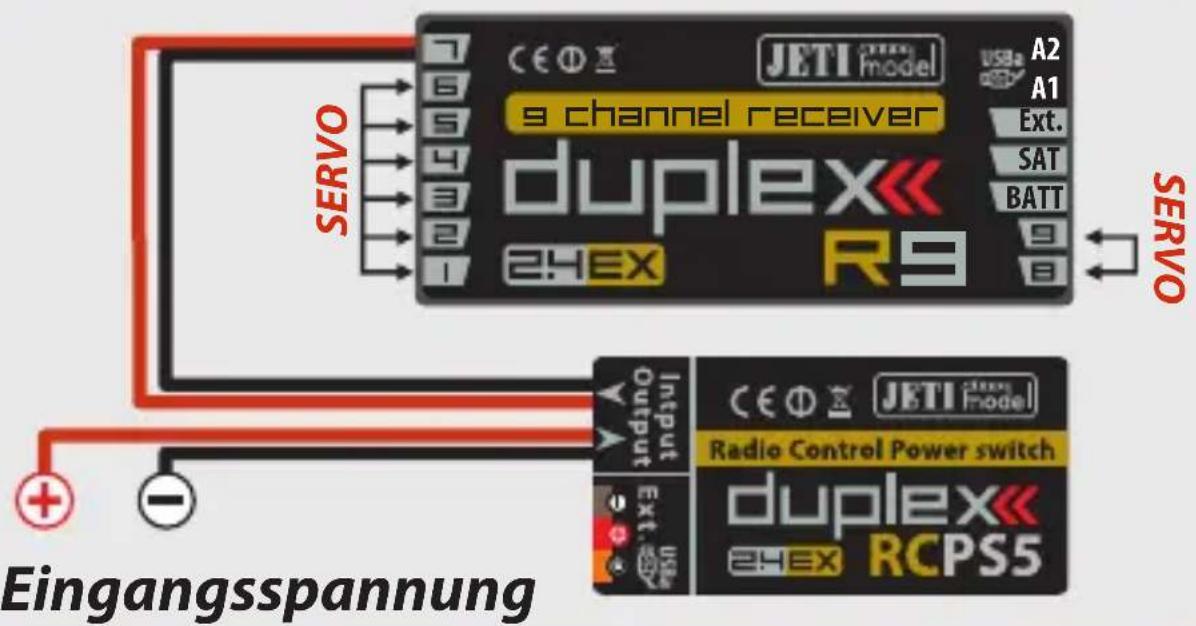

Bild 5: Anschluss Beispiel mit RC Power Switch

Technische Daten

Typ	RCSW	RCPS 5	RCPS 10
Empfohlene Eingangsspannung	3.3 – 51V	3.3 – 24V	3.3 – 24V
Schaltstrom	-	5A	10A
Eingabe / Ausgabe-Anschlüsse	-	JR	MPX

Typische Stromaufnahme im EIN-Modus	Typ. 20mA
Typische Stromaufnahme im AUS-Modus	Typ. 80uA
Temperaturbereich	- 20°C bis zu 85°C
Gewicht	8 g
Abmessungen	38 x 7 x 20 mm

4 Menu Diagramm für die JETIBOX

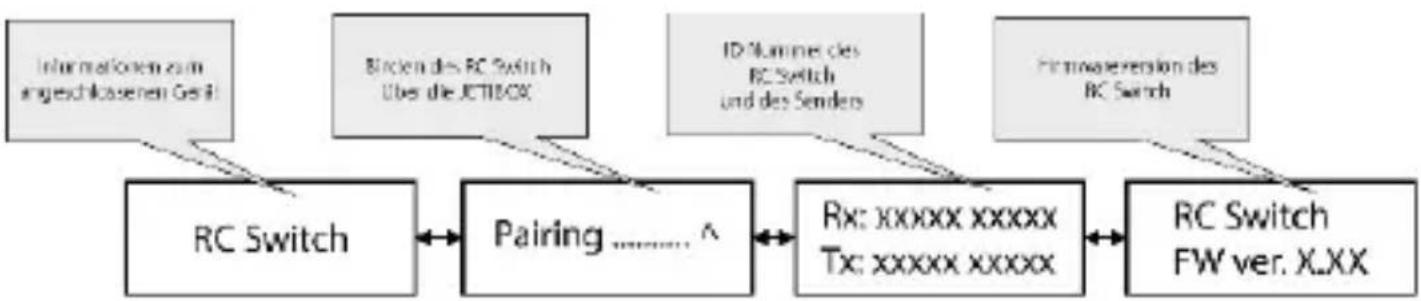

Bild 6: Menu Diagramm

(5) Verbindung des RC Switch

zu anderen JETI MODEL Produktten

Gerate, wie z.B. die Central Box 200, haben einen speziellen Steckplatz für den RC switch.

Verschiedene Geräte (mit magnetischen Schaltgeber, wie z.B. das SBEC 40, DSM10...) können auch direkt mit dem RC switch verbunden werden. Dafür trennen Sie die dreiadrige Verbindung zum magnetischen Schaltgeber und verbinden/verlöten diese drei Adern farbrichtig (braun - braun, orange - orange...) mit dem Anschlusskabel des RC switch. Diese Sicherheitsrelevanten Arbeiten sollen den Sie evtl. einer professionellen Servicewerkstatt für RC Komponenten übergeben.

6 Garantie, Service und technischer Support

6.1 Garantie und Service

Für these Produkt gewähren wir eine 24 monatige Gewährleistung ab dem Kaufdatum, sofern es in Übereinstimmung mit der in dieser Anleitung angegebenen Spannungen betrieben wird und nicht Mechanisch beschädigt wurde. Diese Garantiedeckt keine Schäden an Teilen, die durch den Gebrauch oder die Modifizierung auftreten, und keinesfalls wird die Verbindlichkeit von JETI model die ursprünglichen Kosten des gekauften Bausatzes überschreiben. Weiter besteht sich JETI model das Recht vor, diese Garantie ohne Benachrichtigung zuändern oder zu modifizieren. Da JETI model keine Kontrolle über den Endzusammenbau oder das für den Zusammenbau verwendete Material hat, kann keine Haftung für irgendenein Schaden des durch den Kunden komplettierten Modells übernommen werden. Mit dem Gebrauch des Produktes akzeptiert der Benutzer alle daraus resultierenden Verbindlichkeiten. Wenn der Käufer nicht bereit ist, die Verbindlichkeit zu akzeptieren, die mit dem Gebrauch des Produktes zusammenhängen, wird dem Käufer empfohlen, diese Geräte(sofort in neuem und unbenutztem Zustand beim Verkäufer zurückzugeben.

Für evtl. Garantie-Reparaturen legen Sieitte den Kaufbeleg der Einsendung bei.Garantie und Service nach der Garantie wird durch ihrem Handler oder den Hersteller zur Verfugung gestellt.

6.2 Technischer Support

Haben Sie Fragen, Anregungen oder sind unsicher im Umgang mit unseren Produkten, kontaktieren Sie uns direkt JETI model s.r.o. www.jetimodel.cz oder stellen ihre Fragen ihren Handler oder Importeur.

DEUTSCH

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entspruchend der grundlegenden Firmengrundsätzen de -Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmull getrennt entsorgt werden müssen.

Bringen Sieitte diese Produkte fur die Behandlung, Rohsloffrückgewinnung und Recycling zu den eingerichteten communalen Sammelstellen bzw. Wertstoffsmelhofen, die diese Geräte kosten los entgegenhalten.

Die ordnungsgemäß Entsorgung these Produkte dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemessen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben konnten. Genauere Informationen zur nachstgelegen den Sammelstelle bzw. Recyclinghof erhalten Sie bei ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit ihrer Handlcr oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Gerate entsorgen mochten. Er halt weitere Informationen fur sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gutlig.
