NÁVOD K OBSLUZE JDEXRCSW JETI

CZ Uživatelský manuál
EN User Manual
DE Bedienungsanleitung
FR Mode d'emploi

Česky

1. Popis a funkce 05
   1.1 Parovani 06

2. Zapojeni 07
   2.1 Aktualizace 08
   2.2 Priklady zapojeni 09

3. Technique parametry 10

4. Diagram menu zobrazený prostřednictvím JETIBOXu 10
5. Připojení RC Switchek Produktum JETI model 11
6. Záruka, servis a technická podpora 11

6.1 Zaruka a servis 11
6.2 Technická podpora 11

7.Prohlasei o shode 40

English

RC Switch je bezdrátový spinač, určeny predevšim pro produkty JETI model (stabilizátory BEC, Central Box a dalné doplěký), zvyšujíci komfort obsluhy modelu.

Ovladani a nastaveni RC spinaču se provádi vyhradné pomoci vysilacu DC a DS z produkt JETI model.

1.1 Párování

Párování se provádi odobně jaku u prijímačů pomoci párovác propojky.

Postup:

1. Na vystup Ext. pripojime párovaci propojku.
2. Pripojime napajeni na vystup Control Output.
3. V menu RC switche ve vysilaci DC/DS vybereme „spárovat".
4. Zvolíme si ve vysíláci ovláDACi prvek pro RC spínač, polaritu spínače, pripadné také priřazení audio sekvence.

Napájecínapěti

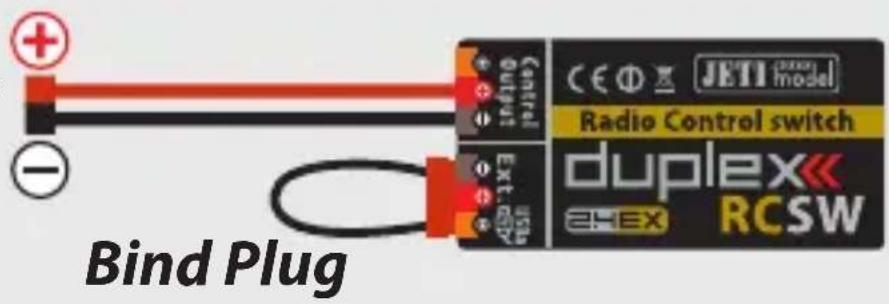

Obr. 1: Párování

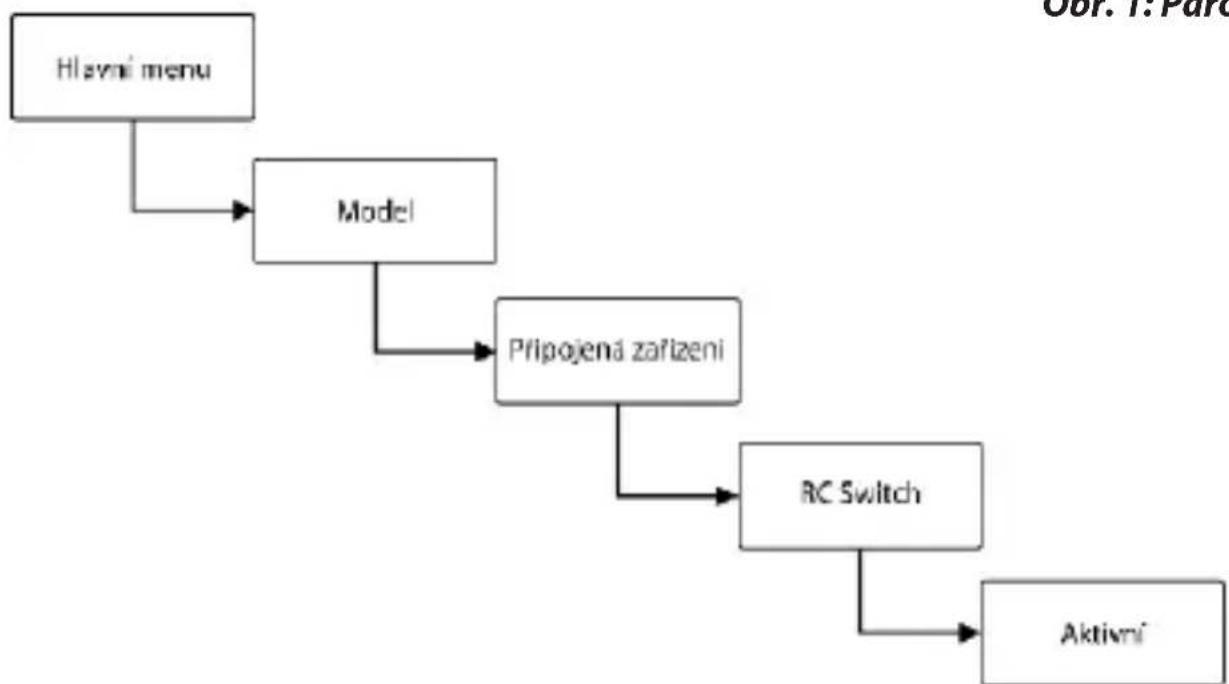

Obr. 2: Nastavení RC switche v JETI vysilaci

Sepnutí spinače je indikováno Červenou LED diodou, ktera je viditelné otvorem na boku RC Smitche. Nastavení polarity spinače je specifikné pro Jednotlivé produkty firmy JETI model, v tabulce jsou uvedena některá podporována zařizení a jejich nastavení v menu RC Smitche ve vysilacích DC a DS:

Zařízení	Invertovaná polarita spínače
SBEC 40	✓
DPS 40	×
SPS 20	×
DSM 10	×
Central Box 200	×
Central Box 400	×
Main Switch	×

2 Zapojeni

V normálím provozu nezapojujte vystup Ext.. Slouží k párovány, pro aktualizaci softwaru a prípadné k prípojení terminálu JETIBOX. RC Switch i RC Power Switch lze napájet z vystupu Control Input nebo z Extu.

- RC Switch

Spínaným vystupem je signálový vodič.

Napajeni se pripojuje na dvoulinku. Spinany je kladný pol, zaporny pol je společné.

Pro spinání trvalych proudly do 5A doporučujeme RC Power Switch 5.

Pro spinání trvalych proudly do 10A doporučujeme provedeni RC Power Switch 10.

Hodnota maximálniho spinaného trvalého proudly nesmi byt prěkročena, viz kapitola „3. Technické parametry".

2.1 Aktualizace

RC Switch umožnujeactualizaci firmwarupres počitač. Aktualizace se provádi prés prévodnik JETI USB adaptor.

Postup:

1. Na internetovych strankach vyrobce v sekci „ke staženi" naleznete program proactualizaci s poslednim firmwarem. Uložte si jej do počitače.
2. Pripojte USB adaptor k počitači. Postup instalace ovladače pro USB adaptor je současti námodu k USB adaptoru.
3. Spustte program proactualizaci firmwaru na PC.
4. Pripojte USB adaptor trivodičovym kabei m k RC Switchi (vystup Ext.).
5. Po pripojení bude Zahájenaactualize zařizení.

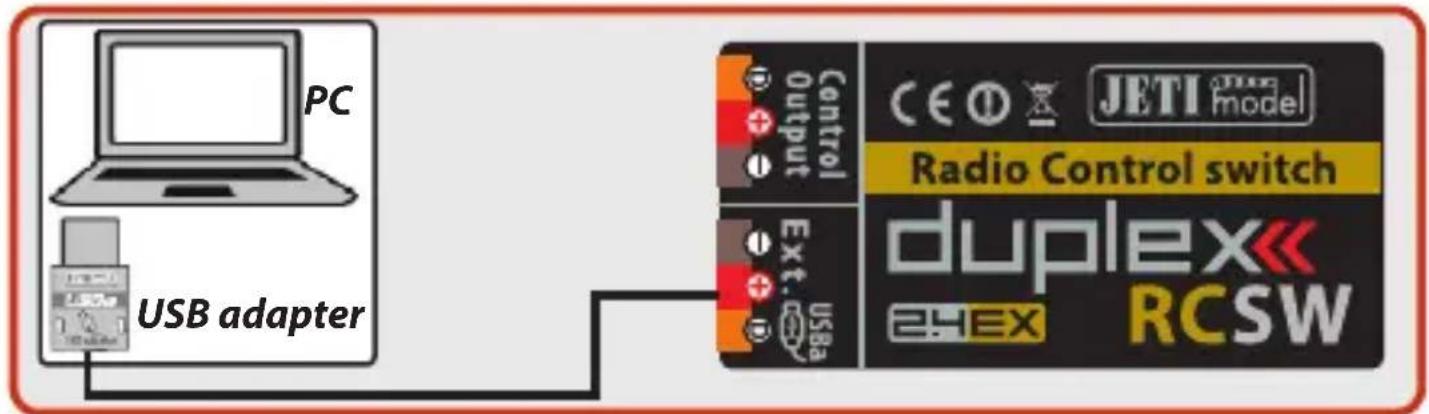

Obr.3:Update

3 Technické parametry

Typ	RCSW	RCPS 5	RCPS 10
Doporučené vystupné napětí	3.3 – 51V	3.3 – 24V	3.3 – 24V
Spínaný proud	-	5A	10A
Vystupné/výstupné konektory	-	JR	MPX

Vlastné proudová spotřeba v zapnutém stavu	Typ. 20mA
Vlastné proudová spotřeba v pohotovostním režimu	Typ. 80uA
Pracovné teplota	- 20°C až +85°C
Hmotnost	8 g
Rozměry	38 x 7 x 20 mm

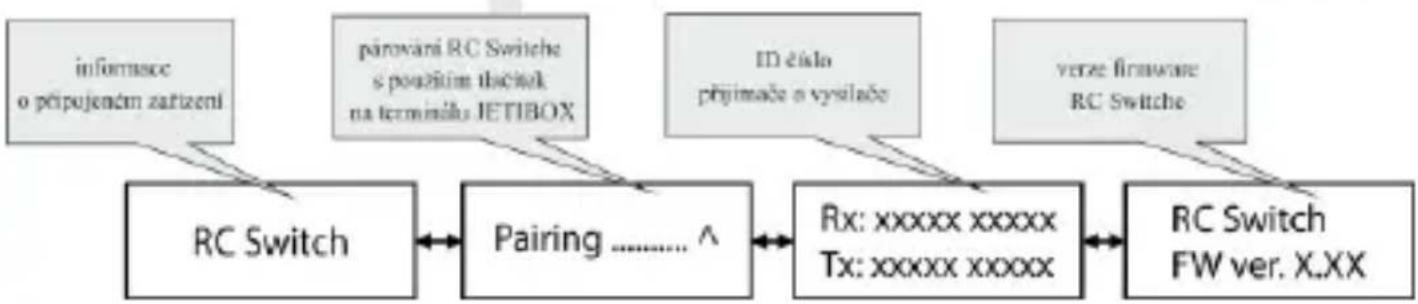

4 Diagram menu zobrazeny prostreductvim JETIBOXu

Obr. 6: Diagram menu

5 Pripojeni RC Switche k Produktum JETI model

U zařizení, které umožnuje prípojení spinače prostřednictvím
konektoru JR, můžeme prípojit RC Switch prímo. U ostatních, kde
je standardné dodávan magnetický spinač bez JR konektoru, je
nutné prěrušit trízilový vodič magnetického spinače a prípajet RC
Switch. Pro prípojení zařizení, ktera nenabízi spojení RC spinače
prímo, doporučujeme montáž v odborném servise.

Při spojovani vodičů je nutné dodržet jejich barevné značeni (hnědý vodič spojit s hnědým vodičem atd.)!!!

(6) Záruka, servis a technická podpora

6.1 Záruka a servis

Na vyrobek se poskytuje záruka 24 měsćů ode dne prodeje za prędpokladu, ze byl provozován v souladu s tímto námodem, na predepsané napěti a není mechanicky poškozen. Pri reklamaci vyrobku vždy prilozte doklad o zakoupení vyrobku. Záručné i pozáručné servis poskytuje vyrobce.

6.2 Technická podpora

Pokud si nejste jistí nastavením nebo funkčností vyrobku, kontaktujte naši technickou podporu. Technickou podporu naleznete bud' u distributora, nebo prímo u vyrobce JETI model s.r.o.. Pro blížsí informace sledujte internetové strány www.jetimodel.cz.

Elektrická zařizení opatréná symbolem
préskrtnuté popelnice nesměji byt
vyhazována do bežného domácího odpadu,
namísto toho je nutno je odevzdat ve
specializovaném zařizení pro sběr a
recyklaci. V zemích EU (Evropské unie)
nemesěj byt elektrická zařizení vyhazována
do bežného domácího odpadu (WEEE -
Waste of Electrical and Electronic
Equipment - Likvidace elektrickych a
elektronickych zařizení, směrnice
2002/96/EG).

Nežádouci zařizení můžete dopravit do nejblížsiho zařizení pro sběr nebo recyklačniho střediska. Zařizení poté budou likvidována nebo recyklována bezpečnám způ sobem zdarma. Odevzdáním nežádouciho zařizení můžete učinit duležitý príspěvek k ochraněživotného prostředí.
