EVC02AC11 - Chargeur téléphone portable VESTEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de véhicule électrique (EV)
Modèle	EVC02AC11 (série EVC02-AC11)
Marque	Vestel
Puissance de charge CA maximale	11 kW (triphasé 400 V, 16 A)
Prise véhicule	Type 2 (CEI 62196)
Alimentation d'entrée	400 V CA triphasé, 50/60 Hz, 16 A
Dimensions (L × H × P)	180,0 × 646,7 × 183,5 mm
Poids net	10,7 kg
Poids avec emballage	12 kg
Matériau du boîtier	Aluminium
Indice de protection	IP54 (extérieur) / IK10 (chocs)
Température de fonctionnement	-25 °C à 50 °C
Humidité de fonctionnement	20 % à 80 % HR
Connectivité	WiFi (IEEE 802.11n), GSM/GPRS (2G), RFID/NFC
Protocole de charge	OCPP 1.6 (via GSM)
Contrôle à distance	Application Android (tablette, PC, smartphone)
Fonction EcoTime	Charge différée aux heures creuses
Indicateur LED	Bleu fixe (prêt), bleu clignotant (charge), rouge fixe (défaut), rouge clignotant (ventilation requise)
Montage	Mural (WM) ou sur pied (SS)
Disjoncteur requis	4P-20A MCB Type C
Protection différentielle	20 A - 30 mA RCCB Type B
Section câble d'alimentation	5 × 4 mm² (< 50 m)
Consommation veille	3,5 W

FOIRE AUX QUESTIONS - EVC02AC11 VESTEL

Comment installer le chargeur Vestel EVC02AC11 ?

L'installation doit être réalisée par un électricien qualifié. Il nécessite un disjoncteur 4P-20A type C et un dispositif différentiel 20A-30mA type B. Le câble d'alimentation doit être en 5×4 mm². Montez-le au mur à l'aide des fixations fournies, à une hauteur de 0,4 à 1,5 m du sol.

Quels véhicules puis-je charger avec ce modèle ?

Ce chargeur est compatible avec les véhicules électriques et hybrides rechargeables équipés d'une prise de type 2 (CEI 62196). Il délivre jusqu'à 11 kW en triphasé.

Que signifie le voyant LED rouge fixe ?

Un voyant rouge fixe indique un dysfonctionnement. Vérifiez la tension d'alimentation (doit être dans la plage spécifiée) ou contactez le service après-vente. Ne branchez pas le véhicule dans cet état.

Comment utiliser la fonction EcoTime ?

Via l'application Vestel, activez l'option EcoTime dans les paramètres. Définissez les heures de début et de fin de charge. Le chargeur attendra l'heure de début pour démarrer la charge, permettant de profiter des tarifs électriques réduits.

Puis-je utiliser ce chargeur à l'extérieur par mauvais temps ?

Oui, l'indice de protection IP54 le protège contre la pluie et la neige. Évitez toutefois une exposition prolongée à des conditions météorologiques extrêmes (orages, fortes pluies).

Comment configurer le WiFi du chargeur ?

Téléchargez l'application Vestel (Android). Créez un compte, puis suivez les étapes : appuyez sur l'icône d'installation, recherchez le chargeur, entrez votre mot de passe WiFi et connectez-vous. Si le mot de passe change, redémarrez le chargeur et recommencez.

Le câble de charge peut-il être remplacé s'il est endommagé ?

Oui, mais le remplacement doit être effectué par le fabricant, un agent agréé ou un technicien qualifié. N'utilisez pas un câble effiloché ou abîmé.

Comment nettoyer le chargeur ?

Débranchez l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques, de solvants ou d'eau sous pression. Assurez-vous qu'aucun liquide ne pénètre dans l'appareil.

Quelle est la garantie du Vestel EVC02AC11 ?

La garantie standard est de 2 ans. Conservez la facture d'achat. Pour les défauts de fabrication, contactez votre revendeur ou le service client Vestel.

Que faire si la LED clignote en rouge et bleu simultanément ?

Sur les modèles WiFi, ce clignotement indique que le chargeur est en attente du mode EcoTime. Si vous ne souhaitez pas de charge différée, désactivez EcoTime dans l'application ou appuyez sur le bouton pendant 3 secondes pour démarrer immédiatement.

MODE D'EMPLOI EVC02AC11 VESTEL

CHARGEUR DE VEHICULE ELECTRIQUE triphasé CA 22 kW / triphasé CA 11 Kw équipé d'une prise de type 2

Commandé à distance via l'application de la tablette, du PC ou du smartphone 4

IMPORTANT - Veuillez dire attentivement ces instructions avant d'installer ou de faire fonctionner votre appareil

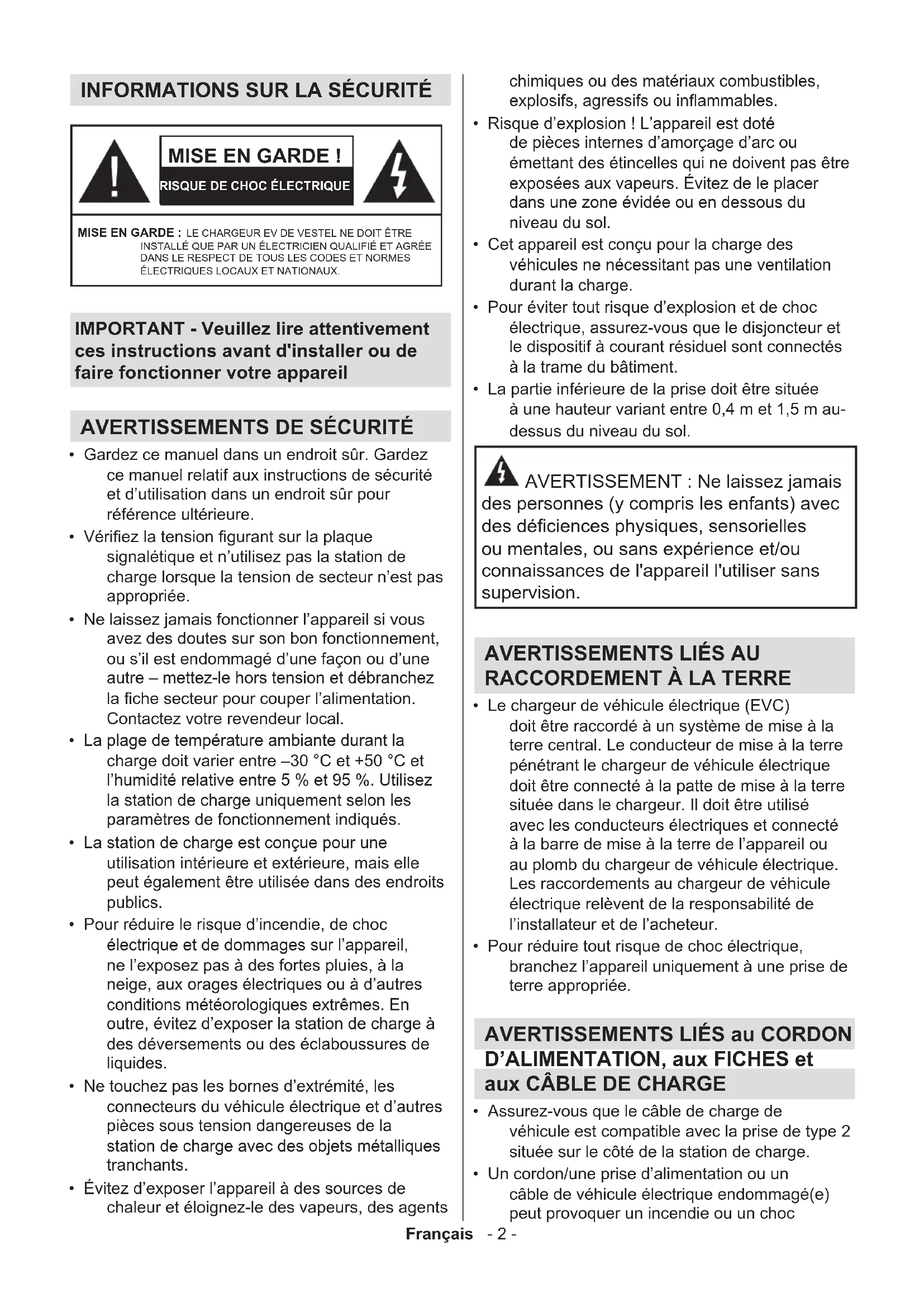

AVERTISSEMENTS DE SECURITE

• Gardez ce manuel dans un endroit sur. Gardez ce manuel relatif aux instructions de sécurité et d'utilisation dans un endroit sur pour reference ultérieure.
• Vérifiez la tension figurant sur la plaque signalétique et n'utilise pas la station de charge lorsque la tension de secteur n'est pas appropriée.
• Ne laissiez jamais fonctionner l'appareil si vous avez des doutes sur son bon fonctionnement, ou s'il est endommaged'une façon ou d'une autre - mettez-le hors tension et débranchez la fiche secteur pour couper l'alimentation. Contactez votre revendeur local.
• La plage de température ambiente durant la charge doit varier entre -30^ et +50^ et l'humidité relative entre 5% et 95% . Utilisez la station de charge uniquement selon les paramétres de fonctionnement indiqués.
• La station de charge est donc pour une utilisation interieure et extérieure, mais elle peut également être utilisée dans des endroits publics.
• Pour réduire le risque d'incendie, de chocoléctrique et de dommages sur l'appareil, ne l'expose pas à des fortes pluies, à la neige, aux orages électriques ou à d'autres conditions météorologiques extrêmes. En outre, évitez d'exposer la station de charge à des déversements ou des éclaboussures de liquides.
• Ne touchez pas les bornes d'extrémité, les connecteurs du vehicule électrique et d'autres pièces sous tension dangereuses de la station de charge avec des objets métalliques tranchants.
• Evitez d'exposer l'appareil à des sources de chaleur et éloignez-le des vapeurs, des agents

chimiques ou des matériaux combustibles, explosives, agressifs ou inflammables.

• Risque d'explosion! L'appareil est doté de pieces internes d'amorçage d'arc ou émettant des étincelles qui ne doivent pas être exposées aux vapeurs. Évitez de le placer dans une zone évidée ou en dessous du niveau du sol.
• Cet apparéil est donc pour la charge des vehicules ne nécessitant pas une ventilation durant la charge.
• Pour éviter tout risque d'explosion et de chocolélectrique, assurez-vous que le disjoncteur et le dispositif à courant résiduel sont connectés à la trame du batiment.
• La partie inférieure de la prise doit être située à une hauteur variant entre 0,4 m et 1,5 m au-dessus du niveau du sol.

AVERTISSEMENT: Ne laissez jamais des personnes (y compris les enfants) avec des déficiencies physiques, sensorielles ou mentales, ou sans experience et/ou connaissances de l'ordinateil l'utiliser sans supervision.

AVERTISSEMENTS LIÉS AU RACCORDEMENT À LA TERRE

• Le chargeur de vehicule electrique (EVC) doit être raccordé à un système de mise à la terre central. Le conducteur de mise à la terre PENÉTRANT le chargeur de vehicule electrique doit être connecté à la patte de mise à la terre située dans le chargeur. Il doit être utilisé avec les conducteurs electriques et connecté à la barre de mise à la terre de l'appareil ou au plomb du chargeur de vehicule electrique. Les raccordements au chargeur de vehicule electrique relevant de la responsabilité de l'installateur et de l'acheteur.
• Pour réduire tout risque de chocolélectrique, branchez l'appareil uniquement à une prise de terre appropriée.

AVERTISSEMENTS LIÉS au CORDON D'ALIMENTATION, aux FICHES et aux CABLE DE CHARGE

Assurez-vous que le cable de charge de vehicule est compatible avec la prise de type 2 située sur le cote de la station de charge.
- Un cordon/une prise d'alimentation ou un cable de vehicule electrique endommagé(e) peut provoquer un incendie ou un choc

electrique. N'utilisez pas cet appeareil si le cordon d'alimentation flexible ou le cable de vehicule electrique est effiloché, presente une isolation cassée ou tout autre signe de dommage.

Assurez-vous que le cable de charge est bien positionné, de sorte à ne pas être piétiné, à ne pas causer de trèbuchement, à ne subir aucun dommage et à ne pas se tendre.
- Évitez de force le retrait du cable de charge ou de l'endommager avec des objets tranchants.
- Ne touchez jamais le cordon/la prise d'alimentation ou le cable de vehicule électrique avec des mains mouillées, car cela peut cause un court-circuit ou un choc électrique.
Pour réduire tout risque d'incendie ou de chic électrique, n'utilise pas cet apparéil avec une rallonge. En cas de dommage du cable d'alimentation ou du cable de vehicule électrique, faites-le remplacer par le fabricant, un de ses agents d'entretien ou tout autre technicien qualifié afin d'écarter tout danger.

AVERTISSEMENTS LIÉS À LA FIXATION MURALE

• Lisez les instructions avant de monter votre station de charge au mur.
• N'installez pas la station de charge au plafond ou sur un mur incliné.
• Utilisez les vis de fixation murale et autres accessoires recommends.
• Cet apparéil est conçu pour une installation à l'intérieur ou à l'extérieur. Si vous le montez à l'estérieur, le matériel de raccordement des conduits à l' apparéil doit être adapté à l'installation à l'estérieur et installé correctement afin que l'indice IP de l' apparéil demeure approprié.

FONCTIONNEMENT DE BASE

Le chargeur de vehicule electrique (EVC) VESTEL est

conqu pour la charge de vehicules hybrides rechargeables (VHR) et de vehicules électriques à batterie (VEB) à l'aide d'un cable compatible avec la prise de type 2 située sur le (:oté de la station de charge. Veuillez tire attentivement les consignes et et avertissements de sécurité avant d'utiliser le chargeur de vehicule électrique.

Fonctions des boutons Demarrage/arrêt de la charge : Pression brève

Indications sur la couleur de voyants des boutons

Prêt:Bleu fixe

En charge : Bleu clignotant Dysfonctionnement :

Rouge fixe

Mode de ventilation requis : Rouge clignotant

En attente d'EcoTime :

Bleu et rouge clignotants (Modèlees équipés de WiFi)

Le chargeur de vehicule electrique VESTEL est doté d'un bouton offrant des fonctions MARCHE / ARRET et d'un indicateur d'etat à LED. (L'utilisation des fonctions du bouton requiert une autorisation de carte d'identité pour les modèles disposant d'un lecteur de carte RFID.) Les fonctions du bouton et

les indications sur la couleur de leurs voyants respectifs sont presentées ci-dessus.

Lors du démarriage, assurez-vous que levoyant LED bleu est allumé. S'il est rouge fixe, veuillez consulter

la section relative le dépannage et ne connectez aucune prise de charge au chargeur de vehicule électrique VESTEL.

Connectez la prise de charge au vehicule électrique, puis au chargeur de vehicule électrique. Le chargeur de vehicule électrique VESTEL attend que l'utilisateur appuie sur le bouton Demarrer. La session de charge démarre immédiatement.

Avant de débrancher la prise de charge, ARRE-TEZ la charge (appuyez sur le bouton pendant la charge). Verrouilletz toujours la prise de charge sur la prise de courant avant le démarrage de la charge pour éviter l'amorçage d'arc et le vol du vehicule.

Lors de la charge, si levoyant LED du bouton clignote en rouge, c'est que vous vehicule est en mode de ventilation en raison de l'augmentation de la température ambiente. Dans cet état, le chargeur Vestel interrupt l'alimentation électrique du vehicule.

Commandé à distance via l'application de la tablette, du PC ou du smartphone (Modèles équipés de WiFi)

L'application de commande à distance du chargeur contrôle le chargeur de vehicule electrique Vestel et affiche les paramétres de charge.

Les étapes suivantes expliquent comment installer l'application et comment configurer son module WiFi

1- Télechargez l'application du chargeur Vestel dans un smartphone ou une tablette via Google Play Store et créez un nouveau profil d'utilisateur en suivant les étapes indiquées aux figures 1, 2 et 3.

Figure 1

Figure 2

Figure 3

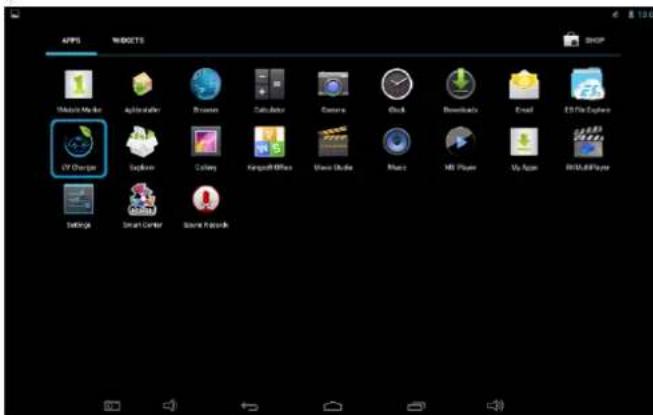

Puis appuyez sur l'icone comme I'indique la figure 4.

Figure 4

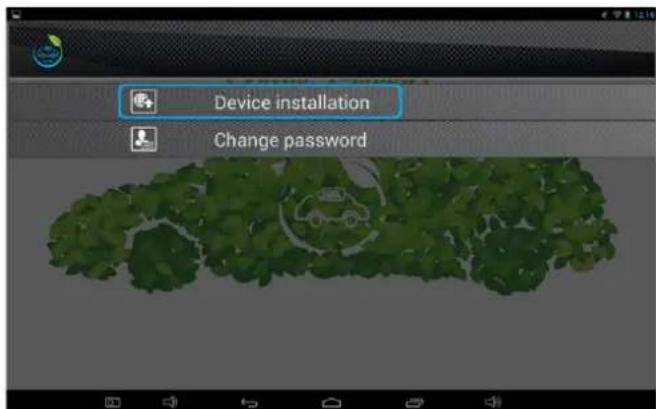

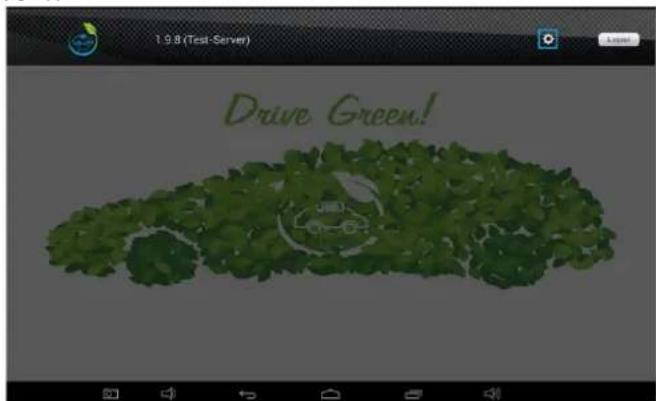

2- Sélectionnez l'écran Installation de périhériques et recherchez

le chargeur de vehicule electrique en suivant les
étapes indiquées aux figures 5 et 6. Si aucun
periphérique ne s'affiche a I'écran « Installation de
periphériques »,
redémarrez le chargeur de vehicule electrique en le
débranchant de

l'alimentation secteur CA et en le branchant à nouveau. Lors du redémarrage, appuyez sur le bouton pendant 3 secondes pour configurer la connexion.

Figure 5

Figure 6

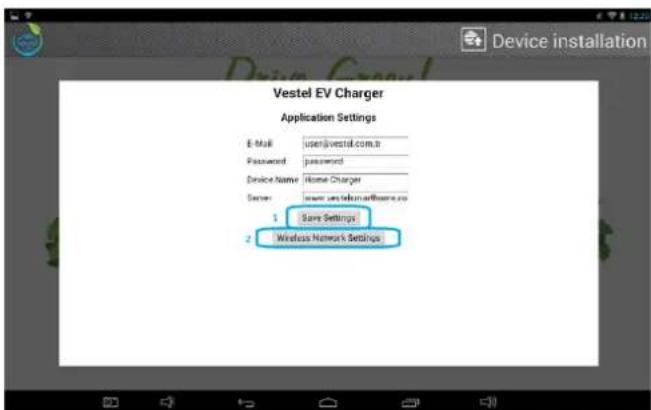

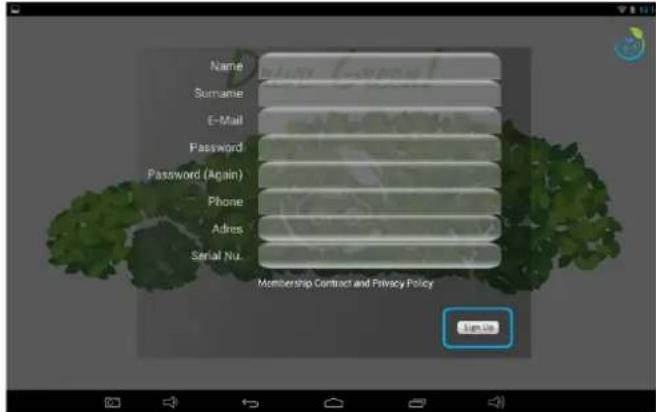

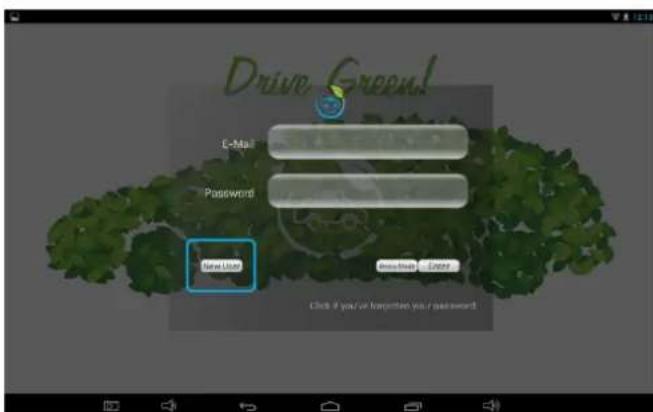

3- Entrez vous compte d'utilisateur et mot de passer, puis saississez un nom de périphérique comme l'in-dique la figure 7.

Figure.7

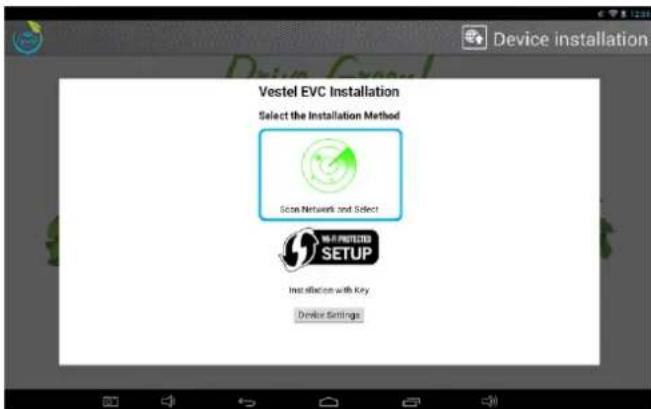

Ensuite, Sélectionnez Recherche réseau comme l'indique la figure 8.

Figure.8

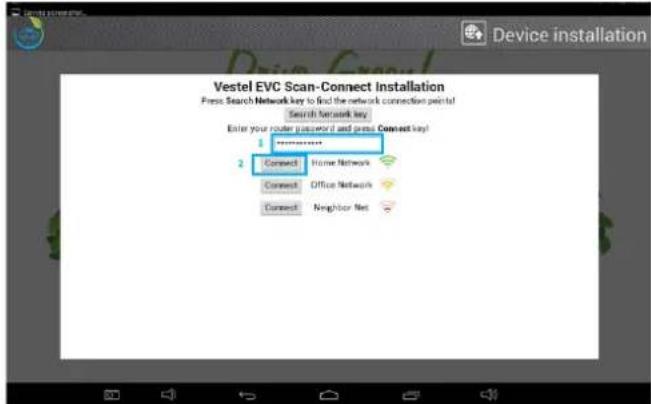

4- Entrez le mot de passer de votre routeur et appuyez sur Connecter comme l'indique la figure 9. L'application de commande à distance est préte pour l'utilisation. Si le mot de passer de votre modem WiFi a été modifié, configurez à nouveau la connexion WiFi du chargeur de vehicule electrique. Redémarrez l'appareil et appuyez sur le bouton pendant 3 secondes. Puis repêze toutes les étapes.

Figure.9

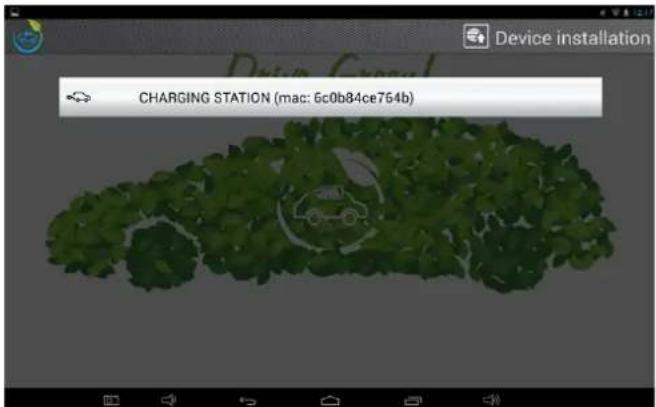

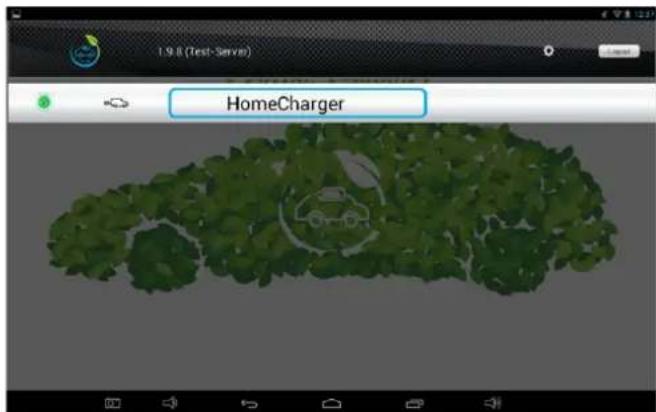

Puis appuyez sur le nom du périhérique comme l'indique la figure 10.

Figure.10

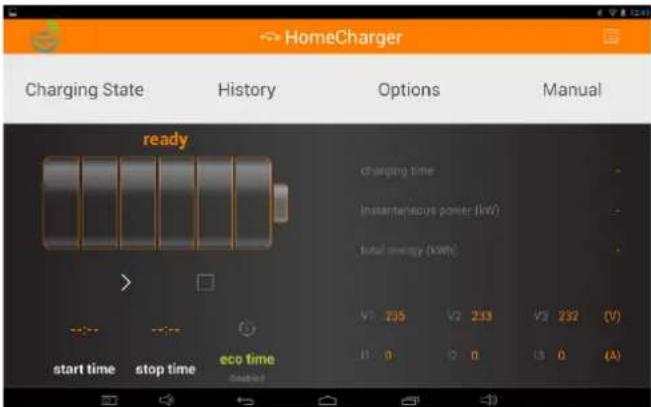

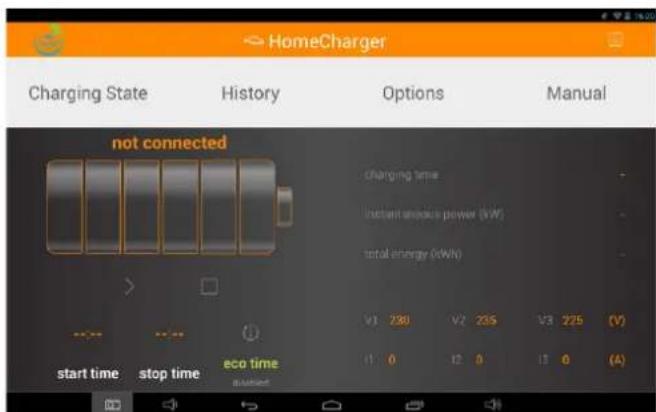

5-L'application de commande a distance est maintainant prete pour l'utilisation. Si aucun cable de vehicule electrique n'est connecte au chargeur de vehicule electrique, son etat est « Non connecte » comme I'indique la figure 11.Apres le branchement d'un cable sur la prise du chargeur de vehicule electrique et sur celle du vehicule electrique, I'etat du chargeur devient « PrEt » comme I'indique la figure 12.

Figure.11

Figure.12

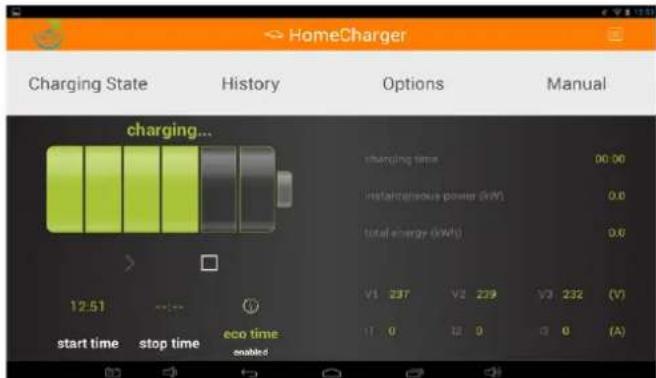

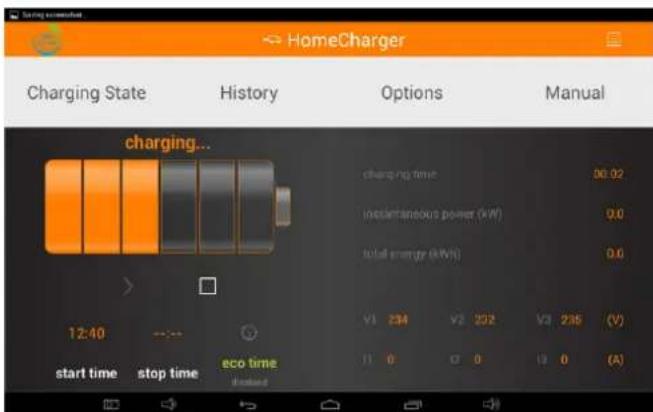

6-Lorsque le bouton de demarrage est activé, le chargeur fournit

l'énergie à votre vehicule électrique et l'état du chargeur devient

« En charge » comme l'indique la figure 13.

Lorsque le bouton Arrêt est activé, le chargeur arrêté

de fournir l'énergie au vehicule électrique. L'état du chargeur devient

«Arrêté».

Figure.13

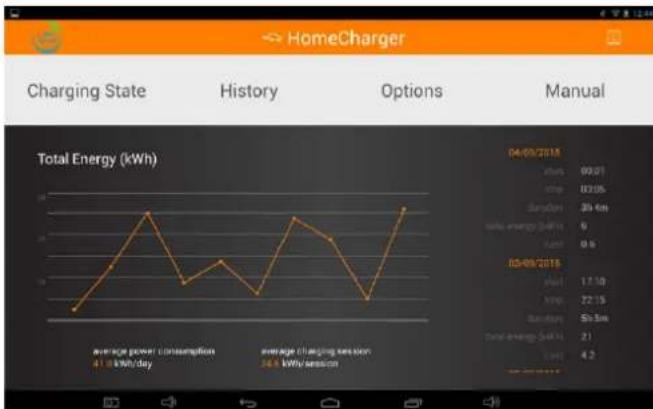

7-La page Historique fournit des informations sur les 10

dernières sessions de charge comme l'indique la figure 14.

Figure.14

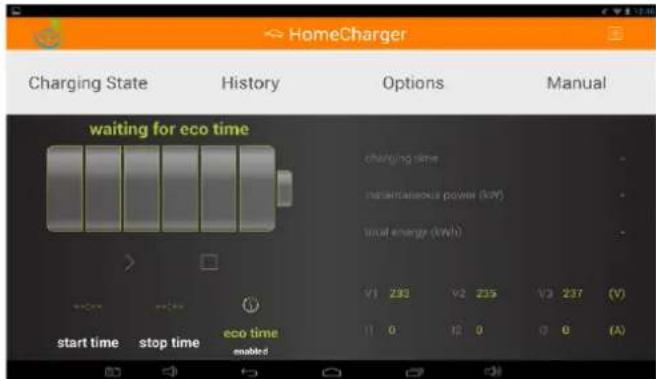

8-Le cout de la consommation d'energie varie au

courant de la journee. Lorsque la fonction EcoTime est activée, la couleur de l'application devient verte comme l'indiquent les figures 15 et 16, et la charge démarre à l'heure des tarifs économiques. Ainsi, la fonction EcoTime vous permet d'économiser votre argent. Pour activer la fonction EcoTime à partir de l'application du smartphone / de la tablette, réglez l'options Heure de démarriage et d'arrêt qui se trouve dans la page OPTIONS. Puis activez-la en appuyant sur l'icone EcoTime. Lorsque la fonction EcoTime est activée, le chargeur du vehicule électrique attend l'heure de démarriage prédéfinie. La charge s'arrête lorsque l'heure d'arrêt prédéfinie arrive. À ce moment, la page EN ATTENTE D'ECOTIME s'affiche. Pour démarrer immidiatement la session de charge sans attendre l'heure de démarrage prédéfinie, désactive la fonction ECOTIME ou appuyez sur le bouton DEMARRER monté sur le chargeur de vehicule électrique VESTEL pendant au moins 3 secondes. Lors de la CHARGE, les paramétres d'ECOTIME et de prix ne peuvent pas être modifiés.

Figure.15

Figure.16

Remarque: La date et l'heure du chargeur VESTEL sont automatiquement synchronisées avec l'application de l'appareil.

Nom du modele Série EVC02-AC22 (codage de nom : EVC02-AC22GRW-WM)Série EVC02-AC11 (codage de nom : EVC02-AC11GRW-WM)G => Equipé du module GSMW=> Equipé du module WiFiR => Equipé du module RFIDWM ou SS => Montage mural ou autoporteur
Boîtier EVC02

SPÉCIFICATIONS ÉLECTRIQUES
Modèle Série EVC02-AC22	Série EVC02-AC11
Classe de protection CEI	Classe I Classe I
Prise (interface du vehicule)	Prise de TYPE 2 (CEI 62196) Prise de TYPE 2 (CEI 62196)
Tension et courant nominaux	400 VCA 50/60 Hz - Triphasé 32 A 400 VCA 50/60 Hz - Triphasé 16A
Puisance de charge CA maximale	22kW 11kW
Consommation életrique en mode Veille	3,5 W 3,5 W
Disjoncteur requis pour secteur en CA	4P-40A MCB Type C 4P-20A MCB Type C
Protection contre les dé-fauts de mise à la terre sur secteur en CA	40 A - 30 mA RCCB Type B 20A - 30 mA RCCB Type B
Câble d'alimentation CA requis	5 x 6 mm2 (< 50 m)Dimensions extérieures : 15-21 mm de diamètre	5 x 4 mm2 (< 50 m)Dimensions extérieures : 15-21 mm de diamètre

CONNECTIVITÉ
Connectivité WLAN (modèles pris en charge uniquement)	WI-FI (IEEE 802.11n)
Connectivité GMS (modèles pris en charge uniquement)	GPRS (2G) GSM
Module RFID / NFC (modèles pris en charge uniquement)	ISO-14443A/B et ISO-15693 NFC (ISO/CEI 18092 - ISO / CEI 21481)
Spécifications OCPP (modèles pris en charge uniquement)	OCPP 1.6 équipé d'une interface GSM
Contrôle et commande à distance (modèles pris en charge uniquement)	Application Android pour contrôle et commande à distance
SPÉCIFICATIONS MÉCANIQUES
Matériaux Aluminium
Montage mural
Dimensions	180,0 mm (largeur) x 646,7 mm (hauteur) x 183,5 mm (profondeur)
Dimensions (emballage)	245,0 mm (largeur) x 710,0 mm (hauteur) x 270,0 mm (profondeur)
Poids	10,7 kg, 12 kg avec emballage
Dimensions du câble d'ali-mentation CA	15-21 mm de diamètre

SPÉCIFICATIONS ENVIRONNEMENTALES
Degré de protection Protection	tion d'entréeProtection contre leschocs	IP54IK10
Conditions de fonctionnement	TempératureHumiditéAltitude	-25 °C - 50 °C20 % - 80 % (Humidité relative, sans gouttes derosee)0 - 2 000 m
Condition de stockage TempératureHumiditéAltitude		-30 °C - 50 °C20 % - 80 % (Humidité relative, sans gouttes derosee)0 - 5 000 m

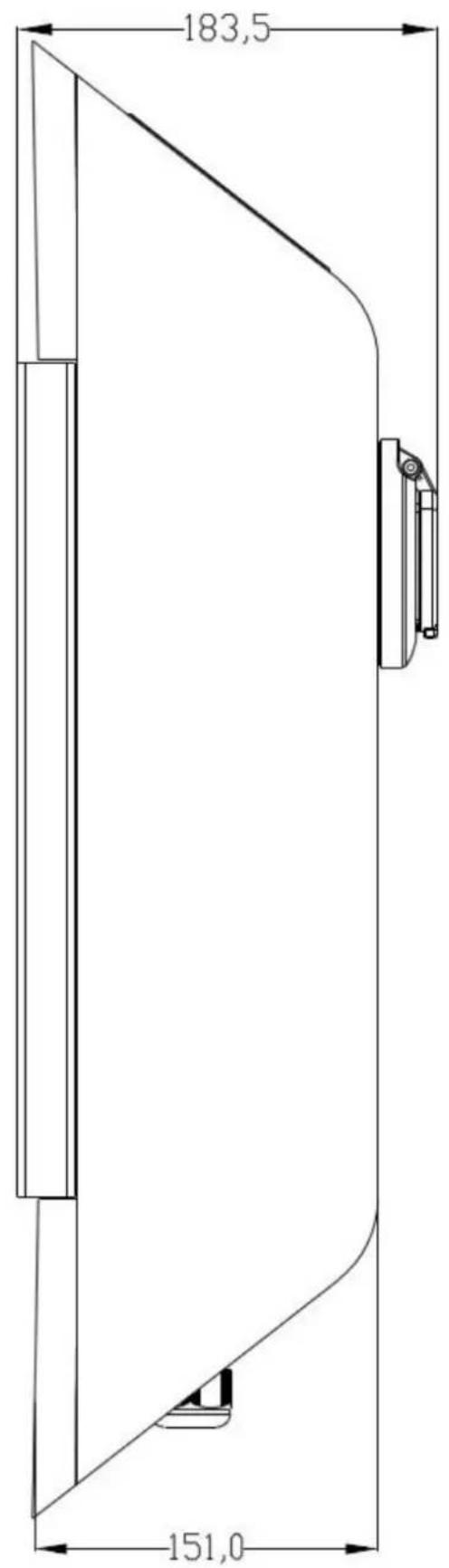

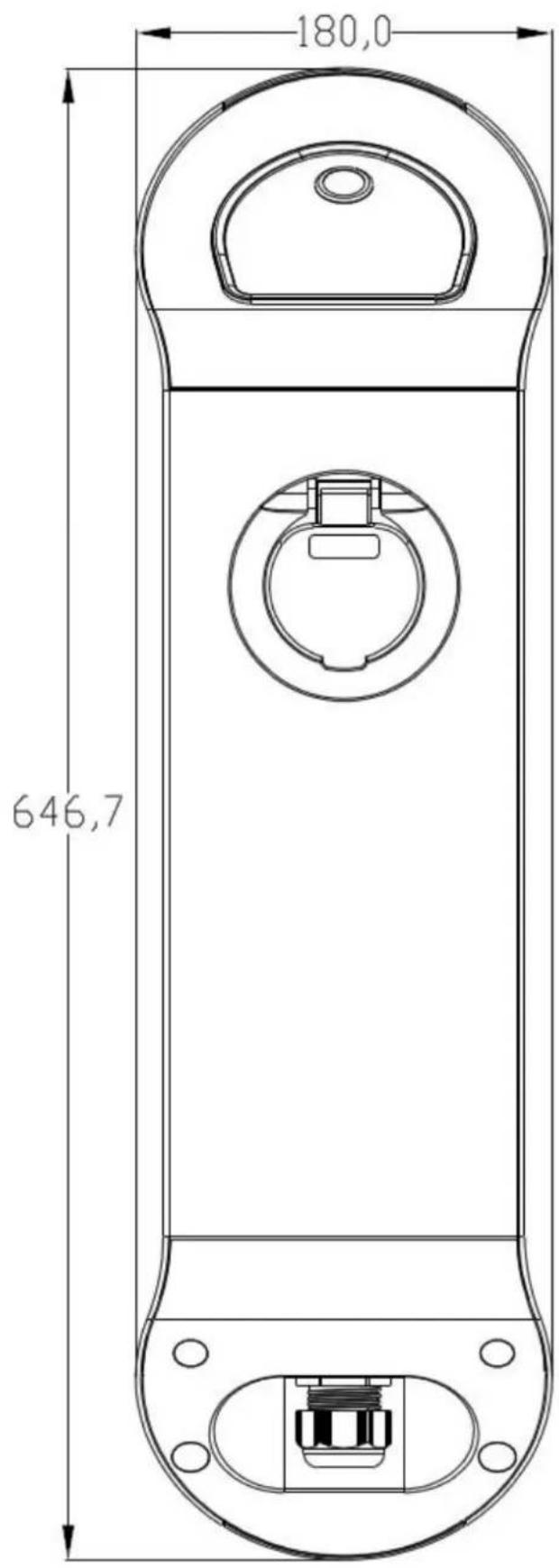

Vues avant et laterale

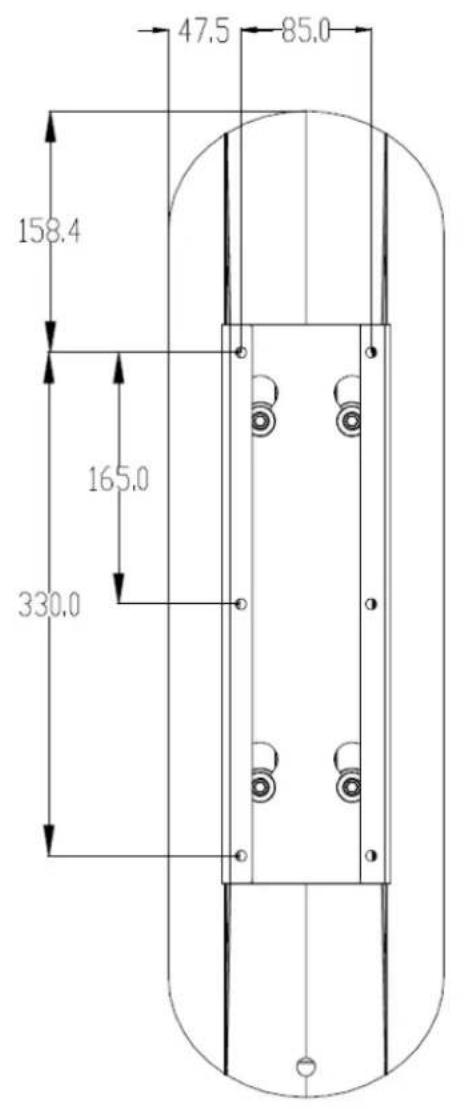

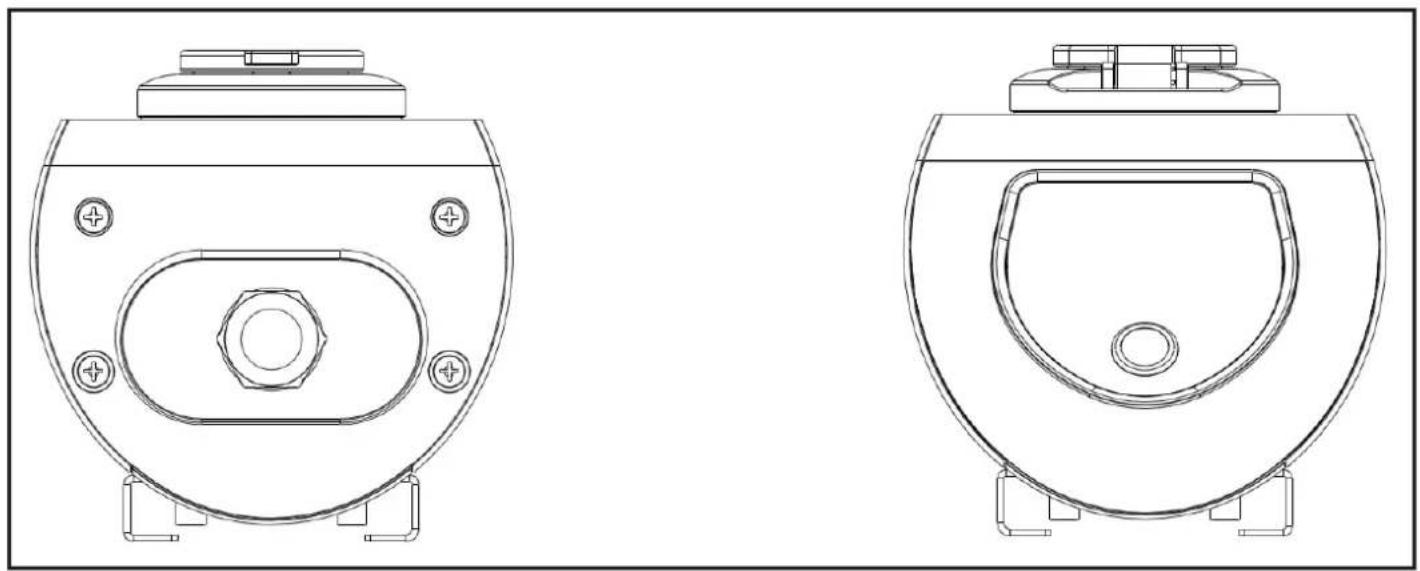

Vue de dessus et vue de dessous

PROBLÈME CAUSES ÉVÉNTUELLES	SOLUTIONS PROPOSÉS
Le bouton LED de l'appareil ne s'allume pas lorsque l'appareil est branché.	Il est possible qu'une panne de courant se soit produit ou que le disjoncteur ait été déclenché.
L'appareil ne bloque pas le cable en état de charge.	Assurez-vous que le cable est correctement branché.
Les boutons LED bleu et rouge clignotent simultanément. (Modèle équipé de Wifi uniquement)	Le chargeur est en attente du mode Eco time
Le bouton LED émet un clignote-ment rouge.	Votre vehicule est en mode Ven-tilation. Il n'y a aucun problème. Le voyant du bouton LED donne uniquement des informations.
Le bouton LED émet une lumière rouge fixe.	Il est possible que la tension d'alimentation ne soit pas à la plage spécifique dans le manuel d'utilisation ou que le chargeur du vehicule électrique ait une panne interne.
