BEDIENUNGSANLEITUNG EVC02AC11 VESTEL

WARNUNGEN ZUR ERDUNGSANLAGE ..............2

• GRUNDLEGENDE BEDIENUNG p. 3
• Fernbedienung über App für Tablet-PC oder Smartphone p. 4
• (Modelle mit WLAN) p. 4
• Technische Daten p. 7
• MASSZEICHNUNGEN p. 9
• FEHLERSUCHE UND -BEHEBUNG Deutsch - 2 - sicherer Entfernung von entammbaren, explosionsgefährlichen, reaktionsaktiven und brennbaren Materialien, Chemikalien und Dämpfen auf. p. 11

• Explosionsgefahr. Dies Gerät besitzt innere Teile, die elektrische Funkenschläge und Entladungen verursachen, die keinesfalls in Kontakt mit entzündlichen Dämpfen kommen dürfen. Es sollte nicht in Nischen oder Kellerräumen aufgestellt werden.

• Das Gerät ist nur zum Laden von Geräten geeignet, deren Laden ohne Belüftung durchgeführt werden kann.

• Um die Gefahr von Explosionen und Stromschlägen zu verhindern achten Sie darauf, dass der vorgegebene Schutzschalter und die FI-Schaltung mit dem Elektrizitätsnetz des Gebäude verbunden sind.

• Die Unterseite der Steckdose sollte sich auf einer Höhe zwischen 0,4 m und 1,5 m über dem Fußboden benden. WARNUNG: Lassen Sie niemals Per- sonen (einschließlich Kindern) mit einges- chränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. mit mangelnder Erfahrung und/oder fehlenden Kenntnissen unbeaufsichtigt elektrische Geräte benut- zen. WARNUNGEN ZUR ERDUNGSANLAGE

• Das Ladegerät für Elektrofahrzeuge (Electric Vehicle Charger, EV-Ladegerät) muss an ein zentral geerdetes System angeschlossen werden. Der zum EV-Ladegerät führende Schutzleiter muss mit der Erdungsklemme des Geräts in dessen Innerem verbunden sein. Dieser sollte über die Stromkreisleiter laufen und an die Erdungsschiene bzw. Erdungsleitung des EV-Ladegeräts angeschlossen sein. Die Anschlüsse zum Ladegerät liegen in der Zuständigkeit des Käufers bzw. der Person, die das Gerät aufstellen lässt.

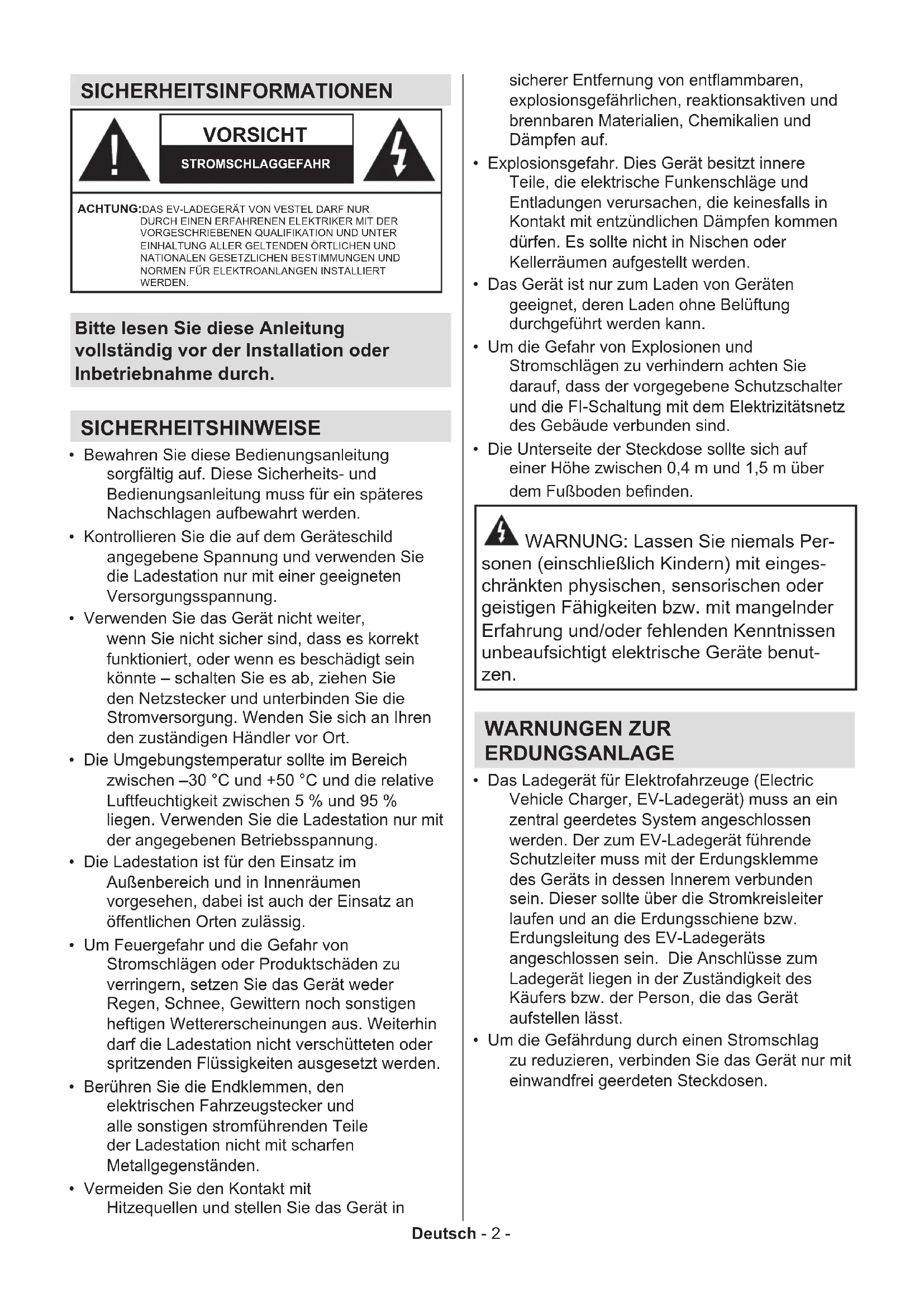

• Um die Gefährdung durch einen Stromschlag zu reduzieren, verbinden Sie das Gerät nur mit einwandfrei geerdeten Steckdosen. SICHERHEITSINFORMATIONEN VORSICHT STROMSCHLAGGEFAHRACHTUNG:DAS EV-LADEGERÄT VON VESTEL DARF NUR DURCH EINEN ERFAHRENEN ELEKTRIKER MIT DER VORGESCHRIEBENEN QUALIFIKATION UND UNTER EINHALTUNG ALLER GELTENDEN ÖRTLICHEN UND NATIONALEN GESETZLICHEN BESTIMMUNGEN UND NORMEN FÜR ELEKTROANLANGEN INSTALLIERT WERDEN. Bitte lesen Sie diese Anleitung vollständig vor der Installation oder Inbetriebnahme durch. SICHERHEITSHINWEISE

• Bewahren Sie diese Bedienungsanleitung sorgfältig auf. Diese Sicherheits- und Bedienungsanleitung muss für ein späteres Nachschlagen aufbewahrt werden.

• Kontrollieren Sie die auf dem Geräteschild angegebene Spannung und verwenden Sie die Ladestation nur mit einer geeigneten Versorgungsspannung.

• Verwenden Sie das Gerät nicht weiter, wenn Sie nicht sicher sind, dass es korrekt funktioniert, oder wenn es beschädigt sein könnte – schalten Sie es ab, ziehen Sie den Netzstecker und unterbinden Sie die Stromversorgung. Wenden Sie sich an Ihren den zuständigen Händler vor Ort.

• Die Umgebungstemperatur sollte im Bereich zwischen –30 °C und +50 °C und die relative Luftfeuchtigkeit zwischen 5 % und 95 % liegen. Verwenden Sie die Ladestation nur mit der angegebenen Betriebsspannung.

• Die Ladestation ist für den Einsatz im Außenbereich und in Innenräumen vorgesehen, dabei ist auch der Einsatz an öffentlichen Orten zulässig.

• Um Feuergefahr und die Gefahr von Stromschlägen oder Produktschäden zu verringern, setzen Sie das Gerät weder Regen, Schnee, Gewittern noch sonstigen heftigen Wettererscheinungen aus. Weiterhin darf die Ladestation nicht verschütteten oder spritzenden Flüssigkeiten ausgesetzt werden.

• Berühren Sie die Endklemmen, den elektrischen Fahrzeugstecker und alle sonstigen stromführenden Teile der Ladestation nicht mit scharfen Metallgegenständen.

• Vermeiden Sie den Kontakt mit Hitzequellen und stellen Sie das Gerät inDeutsch - 3 - WARNUNGEN ZU NETZKABEL,

NETZSTECKER UND LADEKABEL

• Achten Sie darauf, dass das Fahrzeugladekabel mit Steckdosen des Typs 2 an der Ladestation kompatibel ist.

• Beschädigungen am Netzkabel/Netzstecker bzw. Fahrzeugladekabel können zu Bränden oder Stromschlägen führen. Verwenden Sie das Gerät niemals, wenn das Netz- oder Fahrzeugladekabel verschlissen ist, dessen Isolierung beschädigt wurde oder andere Anzeichen von Schäden aufweist.

• Achten Sie darauf, dass das Ladekabel so positioniert, dass niemand darauf treten bzw. darüber stolpern kann und es weder beschädigt oder überdehnt.

• Ziehen Sie niemals gewaltsam am Ladekabel und beschädigen Sie es nicht mit scharfen Objekten.

• Berühren Sie niemals das Netzkabel / den Stecker oder das Fahrzeugladekabel mit nassen Händen, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.

• Um die Gefahr von Bränden oder Stromschlägen zu vermeiden, darf das Gerät nicht mit Verlängerungskabeln verwendet werden. Wenn das Netzkabel oder das Fahrzeugladekabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden. WARNHINWEISE ZUR WANDMONTAGE

• Lesen Sie sich die Bedienungsanleitung durch, bevor Sie die Ladestation an der Wand befestigen.

• Installieren Sie die Ladestation nicht an der Decke oder einer geneigten Wand.

• Verwenden Sie für die Wandmontage nur die dazu vorgesehenen Schrauben und Zubehörteile

• Das Gerät ist auf die Nutzung in Innerräumen und im Freien ausgelegt. Sollte das Gerät im Freien aufgestellt werden, müssen alle Anschlussvorrichtungen für den Außenbetrieb ausgelegt sein und sachgemäß installiert werden, sodass die vorgeschriebene IP- Schutzart eingehalten wird. GRUNDLEGENDE BEDIENUNG Das VESTEL-Batterieladegerät für Elektrofahrzeu- ge ist zur Laden von Plug-in-Hybrid-Elektrofahrzeu- gen (PHEV) und batteriegetriebenen Elektrofahr- zeugen (BEV) mit für Typ 2-Steckdose kompatiblen Kabeln an der Ladestation geeignet. - Bitte lesen Sie wichtigen Sicherheitshinweise und Anweisungen sorgfältig, bevor Sie das EV-Lade- gerät in Betrieb nehmen.

Tastenfunktionen Laden Starten/Stoppen: Kurzes Drücken Hell leuchtende Taste Indikationen Bereit:Konstant blau Laufender Ladevorgang:Blinkend blau Fehler:Konstant rot Modus bei erforderlicher Lüftung:Blinkend rot Warten auf Ökozeit Blinkend blau und rot (Modelle mit WLAN) Das EV-Ladegerät von VESTEL verfügt eine Taste zu Steuerung der START/STOPP-Funktionen und verfügt über eine LED-Statusanzeige. - (Die Tastenfunktionen erfordern eine Autorisierung mit einer denierten ID-Karte bei Modellen mit RFID-Kartenlesegerät. - Die Angaben zu den Tastenfunktionen und der ents- prechenden Tastenlichtfarbe nden sich oben. Achten Sie bei Inbetriebnahme darauf, dass die blaue LED leuchtet. - Sollte die LED konstant rot leuchten, lesen Sie bitte den Abschnitt Fehlerbehebung und schließen Sie keinesfalls den Ladestecker an das EV-Ladegerät an. Verbinden Sie den Ladestecker mit dem Elektrofah- rzeug und dann mit EV-Ladegerät. Das EV-Lade- gerät von VESTEL beginnt mit dem Laden erst, wenn die Start-Taste gedrückt wurde. Der Ladevor- gang startet nun sofort.

Bevor Sie den Ladestecker ziehen, müssen Sie zuerst den Ladevorgang BEENDEN (drücken Sie die Taste während des Ladens). Der Ladestecker rastet vor dem Laden stets in die Steckdose ein, um Funkenüge und Diebstahl zu vermeiden. Während des Lade-Modus zeigt eine rot blinkend LED an, dass sich Ihr Fahrzeug aufgrund der erhöhten Umgebungstemperatur im Belüftungsmo- dus bendet. In diesem Zustand unterbricht das EV-Ladegerät die Stromzufuhr zum Fahrzeug.Deutsch - 4 - Abbildung 3 Drücken Sie dann auf das Symbol, wie in Abbildung 4 dargestellt. Abbildung 4

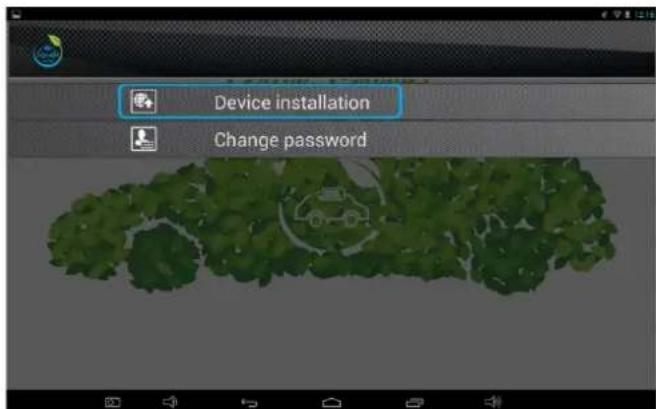

2- Wählen Sie den Bildschirm Geräteinstallation

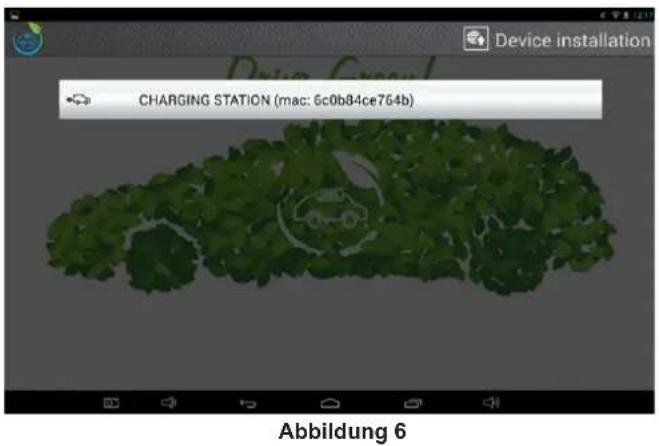

und nden Sie das EV-Ladegerät mit Hilfe der folgenden, in den Abbildungen 5 und 6 gezeigten Schritte. - Sollte kein Gerät auf dem Bildschirm „Geräte- installation“ angezeigt werden, starten Sie das EV-Ladegerät neu, indem Sie es von der Stromzu- fuhr trennen und anschließend erneut mit dieser verbinden.

- Während des Neustartens halten Sie die Taste 3 Sekunden lang gedrückt, um die Verbindung zu kongurieren.

Abbildung 5 Fernbedienung über App für Tablet- PC oder Smartphone (Modelle mit WLAN) Die EVC-App von Vestel mit Fernbedienungsfunk- tion dient zur Steuerung des EV-Ladegeräts und zeigt die Ladeparameter an. Die folgenden Schritte erklären, wie Sie die App installieren und das WLAN-Modul des Geräts kongurieren.

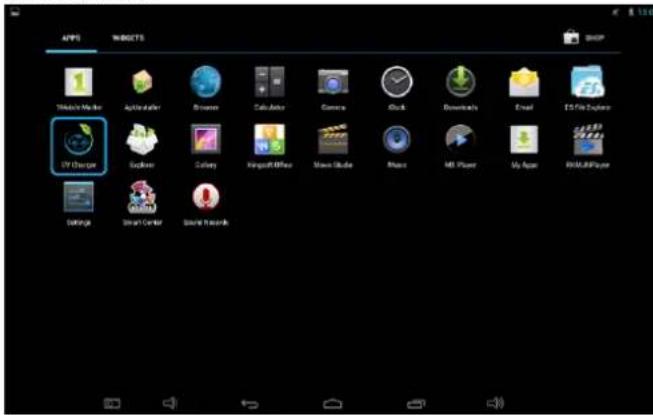

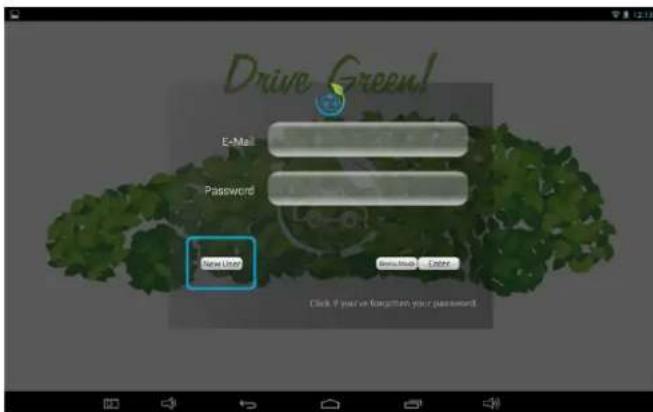

1- Laden Sie die EVC-App von Vestel aus dem

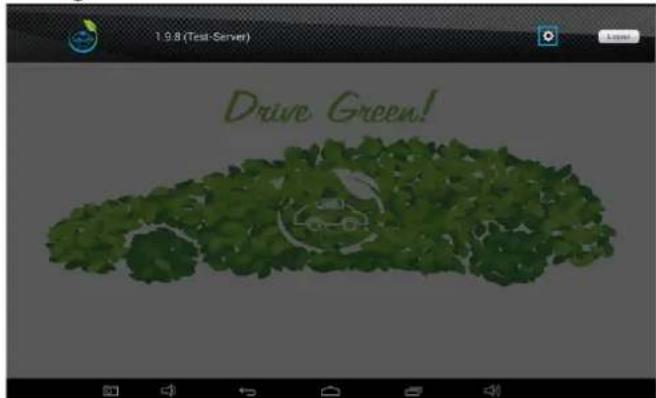

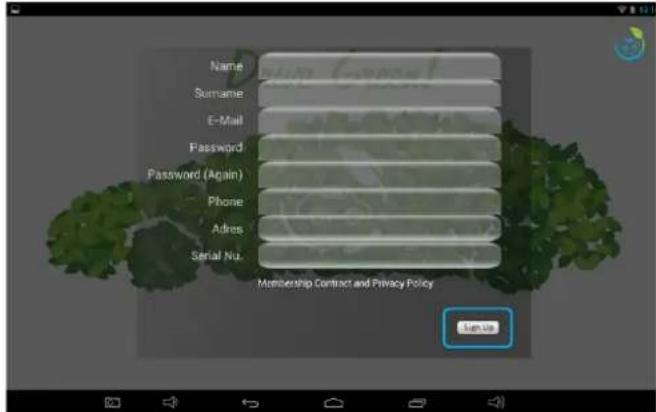

Google Play Store auf ein Smartphone oder Tablet herunter und erstellen Sie ein neues Nutzerprol mit Hilfe der in den Abbildungen 1, 2 und 3 gezeig- ten Schritte. Abbildung. 1 Abbildung 2Deutsch - 5 - Abbildung 6

3- Nutzen Sie Ihr Konto und Passwort, tragen Sie

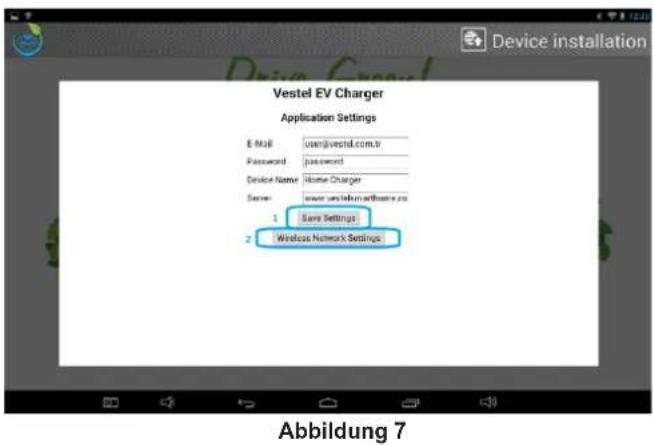

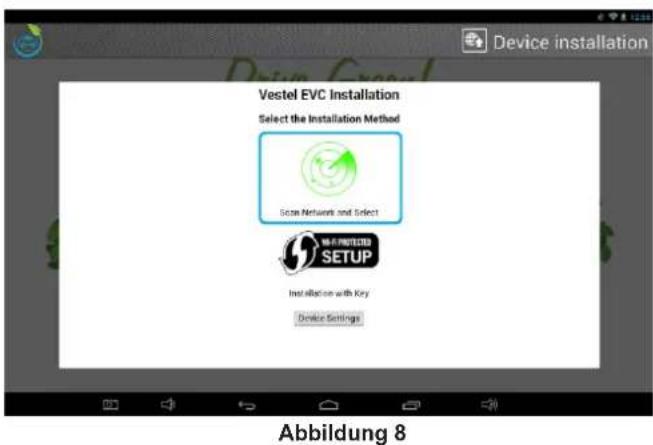

wie in Abbildung 7 gezeigt einen Gerätenamen ein. Abbildung 7 Wählen Sie dann „Netzwerk suchen“ und „Auswäh- len“, wie in Abbildung 8 dargestellt. Abbildung 8

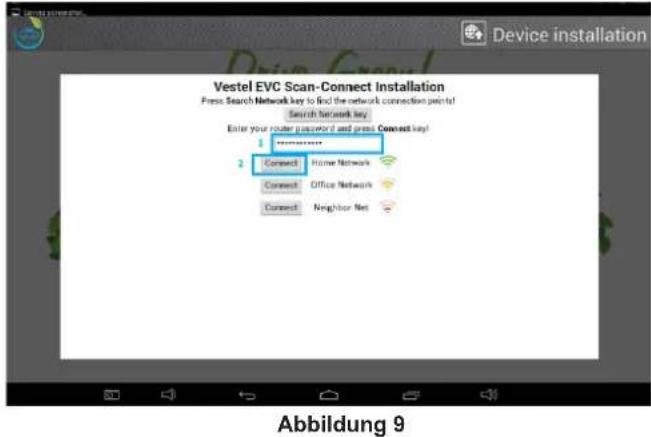

4- Geben Sie Ihr Router-Passwort ein und drücken

Sie Verbinden wie in Abbildung 9 gezeigt. Die Fernbedienungs-App ist nun einsatzbereit. - Wenn sich das Passwort Ihres Modems ändert, müssen Sie die WLAN-Verbindung des EV-Lade- geräts erneut kongurieren.

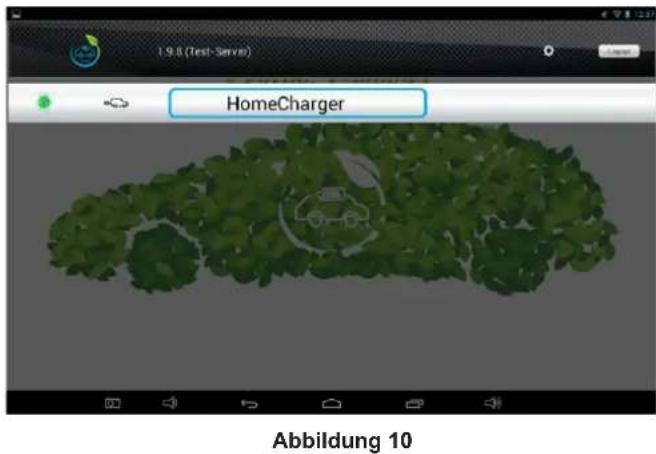

Starten Sie das Produkt erneut und halten Sie die Taste für 3 Sekunden gedrückt. Wiederholen Sie alle Schritte erneut. Abbildung 9 Drücken Sie dann auf Ihren Gerätenamen, wie in Abbildung 10 dargestellt. Abbildung 10

5- Die Fernbedienungs-App ist nun einsatzbereit. -

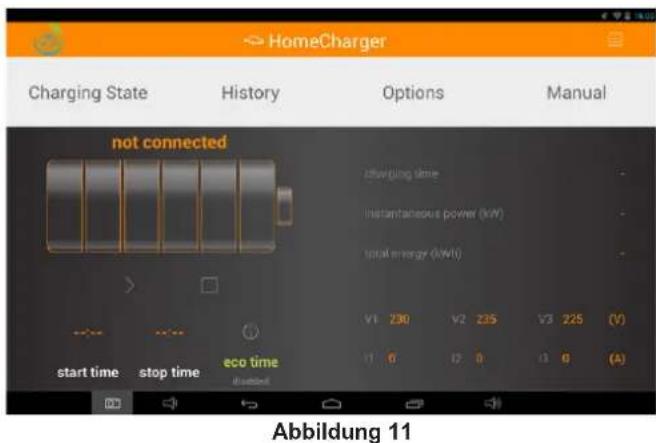

Sollte kein Kabel eines Elektrofahrzeugs an das EV-Ladegerät angeschlossen sein, wird der Status des EV-Ladegeräts als „nicht verbunden“ wie in Abbildung 11 dargestellt angezeigt.

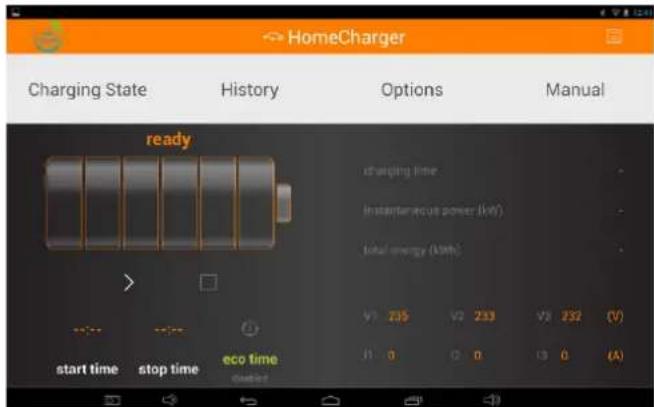

- Nachdem ein Kabel mit der Steckdose des EV-Ladegeräts sowie der Steckdose des Elektro- fahrzeugs verbunden wurde, stellt sich der Status des EV-Ladegeräts auf „bereit“ wie in Abbildung 12 gezeigt. Abbildung 11Deutsch - 6 - Abbildung 12

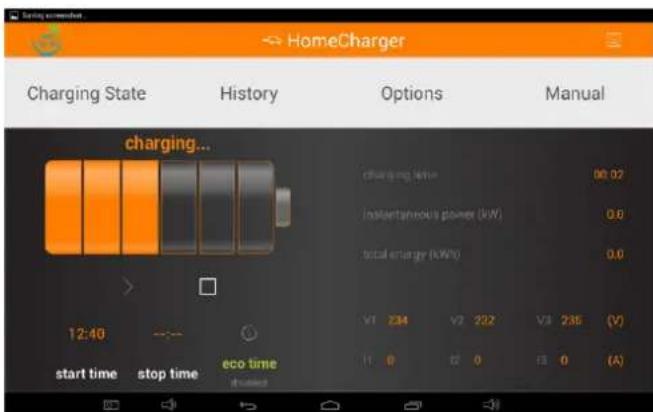

6- Wenn die Start-Taste aktiviert wird, versorgt das

EV-Ladegerät Ihr Elektrofahrzeugt mit Energie und der Status des EV-Ladegeräts ist nun „Wird gela- den“ wie in Abbildung 13 gezeigt.

Wenn die Stopp-Taste aktiviert wird, unterbricht das EV-Ladegerät die Energiezufuhr zum Elektrofahr- zeug. - Der Status des EV-Ladegeräts stellt sich dann auf „Angehalten“.

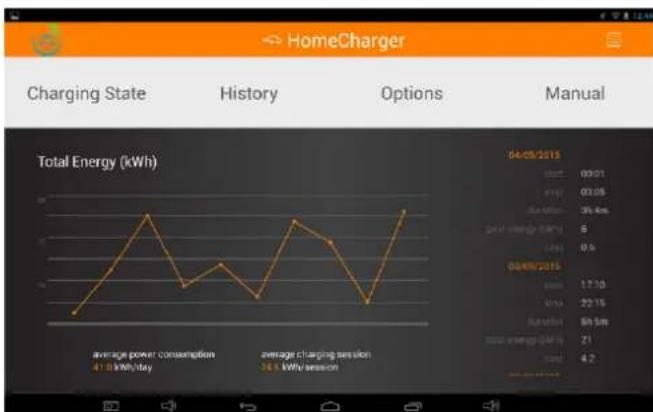

7- Die Verlaufsseite zeigt Informationen zu den

letzten 10 Ladevorgängen wie in Abbildung 14 an.

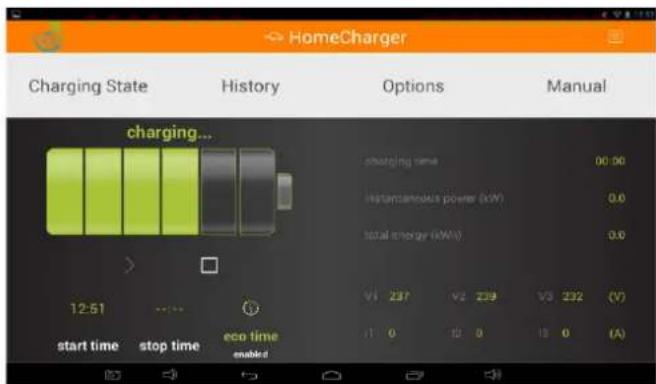

8- Die Strompreise können sich von Tag zu Tag

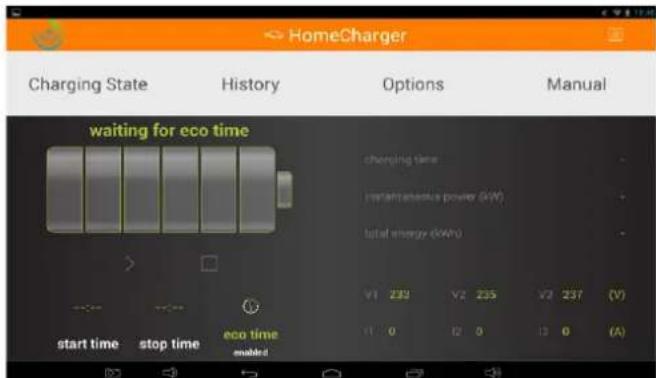

ändern.Wenn die Ökozeit-Funktion aktiviert wurde, färbt sich der App-Bildschirm wie in den Abbildun- gen 15 und 16 gezeigt grün und der Ladevorgang beginnt, sobald eine besonders günstige Tarifzeit begonnen hat.So kann mit der Ökozeit-Funktion Geld gespart werden. Um die Ökozeit-Funktion über die Smartphone/Tablet-App zu aktivieren, wird die Startzeit und Endzeit auf der OPTIONEN-Seite eingestellt. - Diese wird dann durch Drücken auf das Ökozeit- Symbol aktiviert. Wenn die Ökozeit aktiviert wurde, startet das EV-Ladegerät erst zum festgelegten Zeitpunkt mit dem Ladevorgang. Der Ladevorgang endet, sobald der festgelegte Endzeitpunkt erreicht wurde. Hier wird nun die Seite AUF ÖKOZEIT WARTEN angezeigt. Um den Ladevorgang un- verzüglich zu starten, ohne dass auf die Startzeit gewartet wird, muss ÖKOZEIT deaktiviert werden indem die Start-Taste am EV-Ladegerät mindes- tens 3 Sekunden lang gedrückt halten. Während des LADEVORGANGS können ÖKOZEIT und die Preiseinstellungen nicht geändert werden. Abbildung 15 Abbildung 16 Hinweis: - Datum und Uhrzeit des EV-Ladegeräts von Vestel werden automatisch mit der Vestel-App für EV-La- degeräte synchronisiert.Deutsch - 7 - Technische Daten Modell-Name: EVC02-AC22 Serie (Namenscodierung: EVC02-AC22GRW-WM) EVC02-AC11 Serie (Namenscodierung: EVC02-AC11GRW-WM) G => mit GSM-Modul ausgestattet W=> mit WLAN-Modul ausgestattet R => mit RFID-Modul ausgestattet WM oder SS => Wandmontage oder frei stehend Gehäuse EVC02 ELEKTRISCHE SPEZIFIKATION Modell EVC02-AC22 Serie EVC02-AC11 Serie IEC-Schutzklasse Klasse I Klasse I Steckdose (Fahrzeugs- chnittstelle) Steckdosentyp 2 (IEC 62196) Steckdosentyp 2 (IEC 62196) Spannung & Stroms- tärke 400 V AC 50/60 Hz - 3-phasig 32A 400 V AC 50/60 Hz - 3-phasig 16A Maximalladestromabga- be (AC) 22kW 11kW Elektrische Leistung im Ruhemodus Leistungsaufnahme 3,5W 3,5W Vorgeschriebener Lei- tungsschutzschalter an der AC-Stromzufuhr 4P - 40A MCB Typ C 4P - 20A MCB Typ C Vorgeschriebener Erdfehlerschutz an der AC-Stromzufuhr 40A - 30mA RCCB Typ B 20A - 30mA RCCB Typ B Vorgeschriebenes AC- Netzkabel 5x 6mm2 (< 50 m) Äußere Abmessung: Ø 15–21 mm 5x 4 mm2 (< 50 m) Äußere Abmessung: Ø 15–21 mm KONNEKTIVITÄT WLAN-Konnektivität (nur bei unterstützten Modellen) WLAN (IEEE 802.11n) GSM-Konnektivität (nur bei un- terstützten Modellen)

RFID-/NFC-Modul (nur bei un- terstützten Modellen) ISO-14443A/B und ISO-15693 NFC (ISO/IEC 18092 – ISO / IEC 21481) OCPP-Spezikation (nur bei unterstützten Modellen) OCPP 1.6 mit GSM-Schnittstelle Remoteüberwachung & -Steu- erung (nur bei unterstützten Modellen) Android-App für Remoteüberwachung & -SteuerungDeutsch - 8 - MECHANISCHE EIGENSCHAFTEN Material Aluminium Wandgerät Abmessung Abmessungen (Verpac- kung) Gewicht Abmessung des Wechsels- tromnetzkabels 180,0 mm (Breite) x 646,7 mm (Höhe) x 183,5 mm (Tiefe) 245,0 mm (Breite) x 710,0 mm (Höhe) x 270,0 mm (Tiefe) 10,7 kg , 12 kg mit Verpackung Ø 15–21 mm UMWELTSPEZIFIKATIONEN Schutzart Schutz gegen Eind- ringen Aufprallschutz IP54 IK10 Betriebsbedingungen Temperatur Luftfeuchtigkeit Höhe -25 °C - 50 °C 20 % - 80 % (Relative Luftfeuchtigkeit, ohne Taut- ropfen)

Lagerbedingungen Temperatur Luftfeuchtigkeit Höhe -30 °C - 50 °C 20 % - 80 % (Relative Luftfeuchtigkeit, ohne Taut- ropfen)

0 - 5,000mDeutsch - 9 -

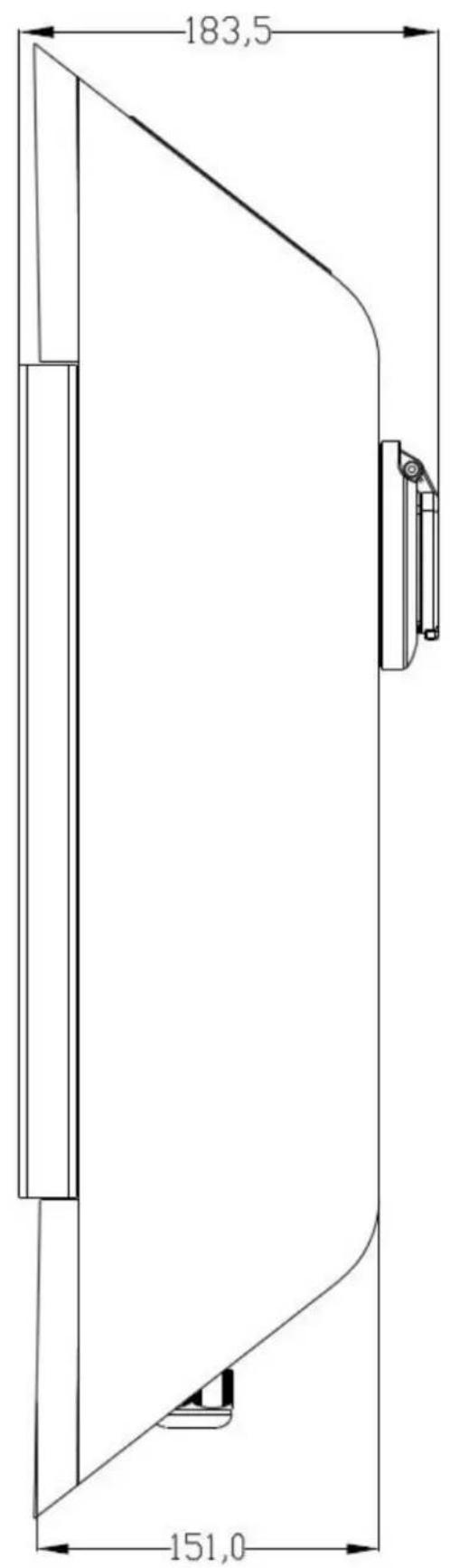

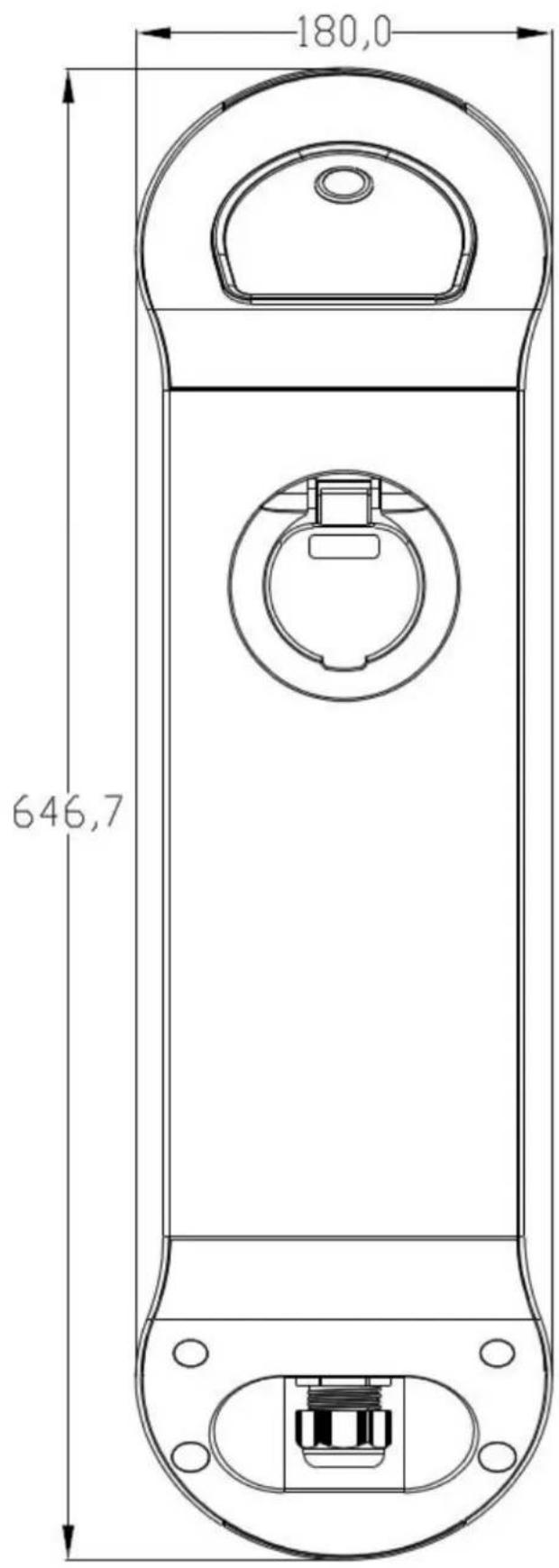

MASSZEICHNUNGEN Vorder- und Seitenansicht

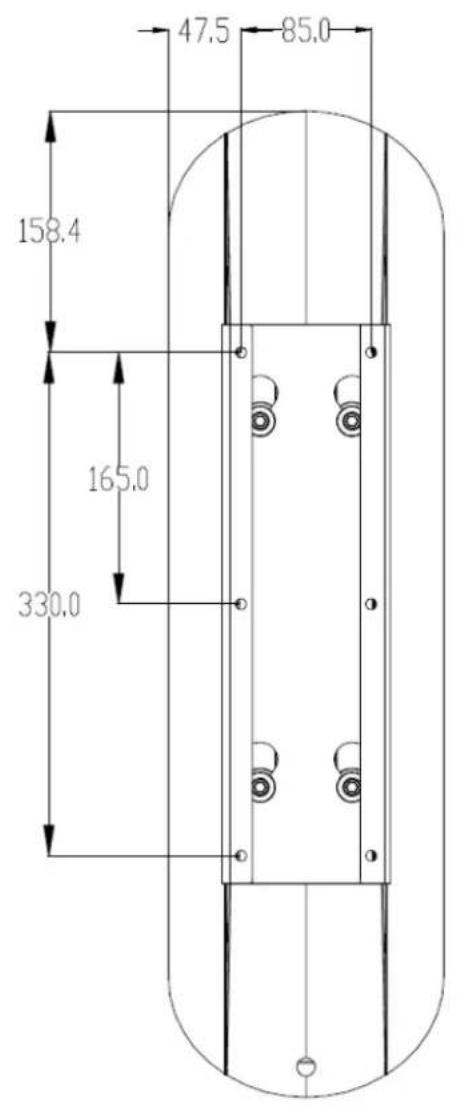

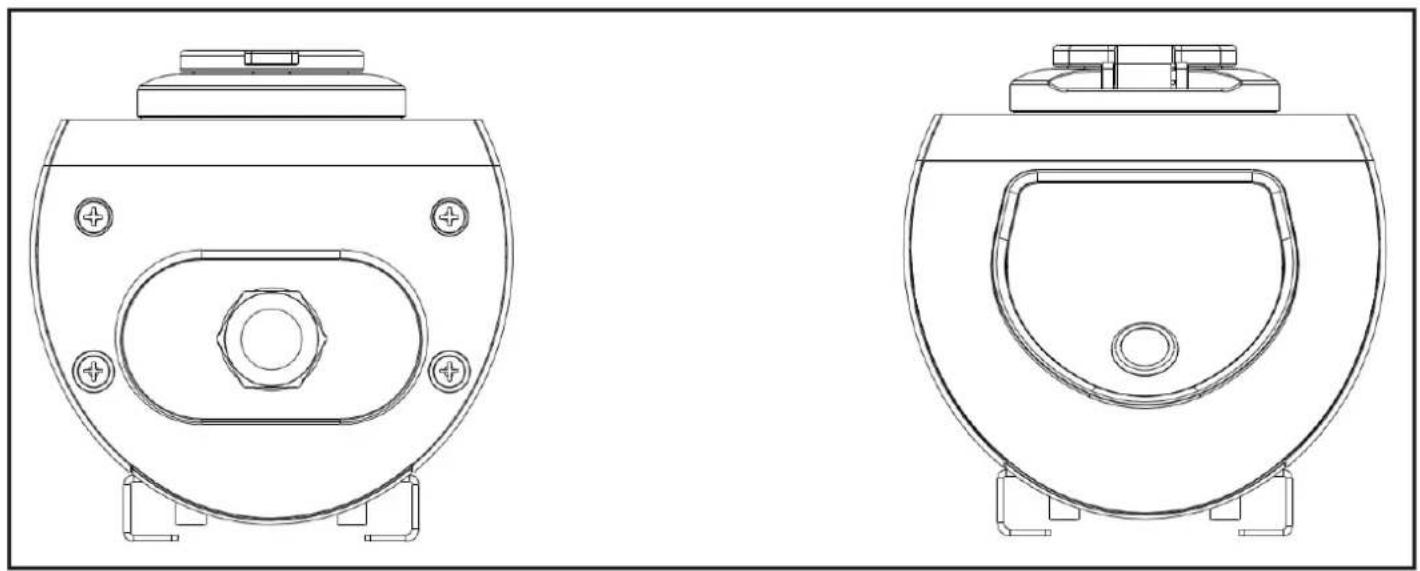

RückansichtDeutsch - 10 - Ansicht der Oberseite und UnterseiteDeutsch - 11 -

FEHLERSUCHE UND -BEHEBUNG

PROBLEM MÖGLICHE URSACHEN

VORSCHLAG LÖSUNGEN Die LED-Taste des Geräts leuchtet nicht, obwohl das Gerät eingeschaltet wurde. Es kann ein Stromausfall vorlie- gen oder der Sicherungsschalter wurde ausgelöst. Kontrollieren Sie, ob der Siche- rungsschalter ausgelöst wurde und achten Sie darauf, dass das Ladegerät an die Stromversor- gung angeschlossen ist. Das Ladekabel rastet zum Laden nicht richtig ein. Stellen Sie sicher, dass das Netzkabel ordnungsgemäß verbunden ist.

Sollte das Problem fortbestehen, wenden Sie sich bitte an den Kundendienst. Die LED-Taste blinkt gleichzeitig blau und rot. (Nur bei Modell mit WLAN) Das Ladegerät wartet auf den Beginn der Ökozeit. Wenn Sie nicht warten möchten, können Sie die Ökozeitfunktion über das Smartphone oder Tablet abbrechen und sofort mit dem Ladevorgang beginnen.

Die LED-Taste blinkt rot. Ihr Fahrzeug ist im Ventilations- modus. Das stellt kein Problem dar. Die LED-Taste leuchtet lediglich zur Information. Sie können die Umgebungstem- peratur senken, wenn sich das Fahrzeug in einem Innenraum bendet. Die LED-Taste leuchte konstant rot. Die anliegend Wechselspan- nung liegt nicht innerhalb des im Benutzerhandbuch denierten Bereichs oder am Ladegerät ist ein interner Fehler aufgetreten. Achten Sie darauf, dass die Spannungswerte im gewüns- chten Bereich liegen. Sollte die LED-Anzeige weiterhin rot leuch- ten, wenden Sie sich bitte an den Kundendienst.Français - 1 - Table des matières
