MODE D'EMPLOI P680 1 CN9 NE LA GERMANIA
Les instructions contenues dans cette notice ne sont valables que pour les pays dont le sigle d'identification est reporté sur la couverture de la notice et sur la plaquette de l'appareil.
Le fabricant décline toute responsabilité en cas de dommages à des personnes ou à des biens provoqués par une mauvaise installation ou une utilisation impropre de l'appareil.
Le fabricant n'est pas responsable des inexactitudes eventuelles présentes dans cette notice, dues à des erreurs d'impression ou de transcription. Les dessins et les illustrations aussi ne sont disponibles qu'à titre indicatif.
Le fabricant se réserve le droit d'effectuer toutes les modifications qu'il jugera nécessaires et utiles, sans toucher néanmoins aux principales caractéristiques de sécurité et de fonctionnement.

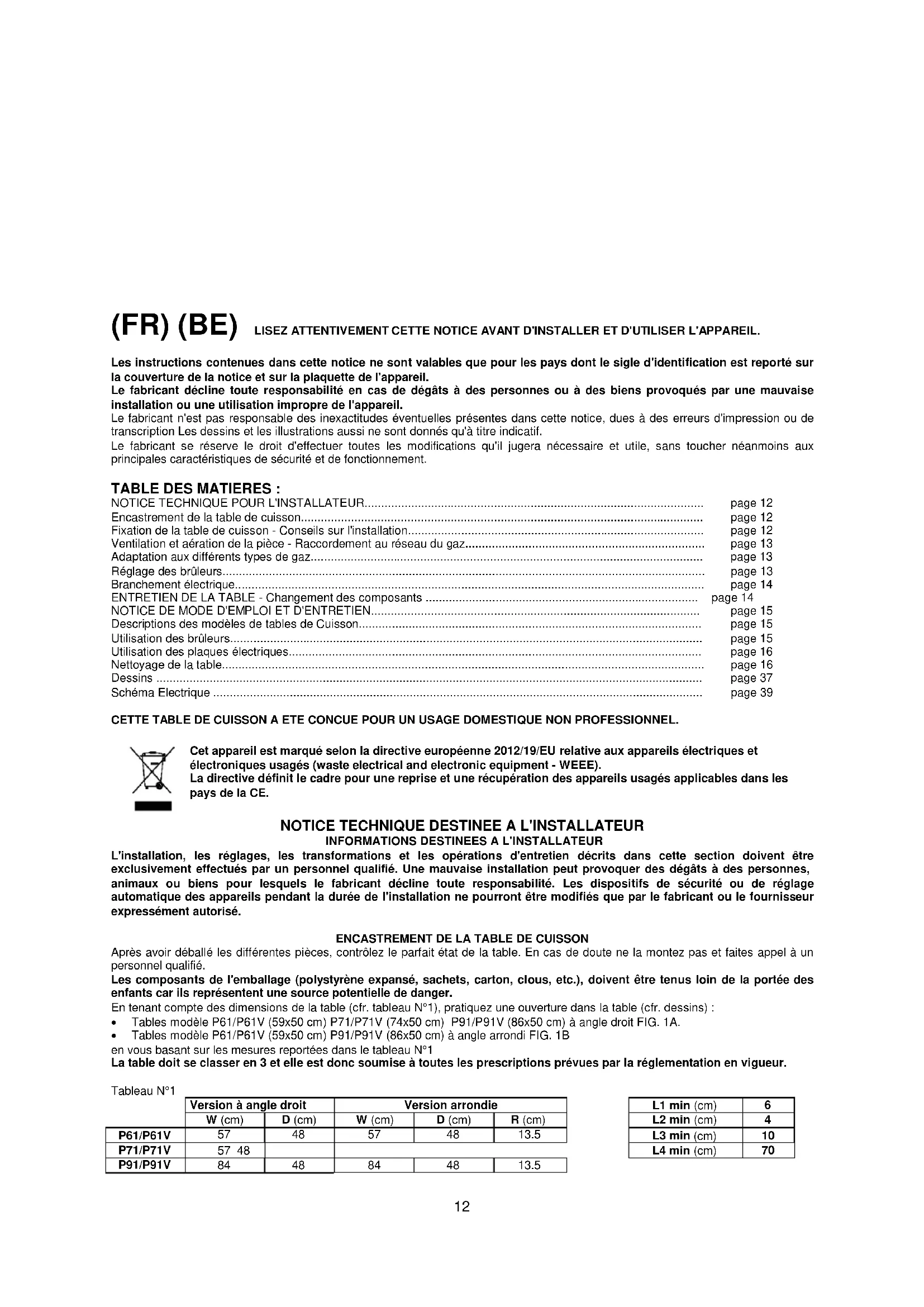

TABLE des matières :
NOTICE TECHNIQUE POUR L'INSTALLATEUR. Encastrement de la table de cuisson. page 12 Fixation de la table de cuisson - Conseils sur l'installation. page 12 Ventilation et aération de la pièce - Raccordement au réseau du gaz. page 13 Adaptation aux différents types de gaz. page 13 Réglage des brûleurs. page 13 Branchement électrique page 14 ENTRETIEN DE LA TABLE - Changement des composants page 14 NOTICE DE MODE D'EMPLOI ET D'ENTRETIEN. page 15 Descriptions des modèles de tables de Cuisson. page 15 Utilisation des brûleurs. page 15 Utilisation des plaques électriques. page 16 Nettoyage de la table. page 16 Dessins page 37 Schéma électrique page 39
Cet appareil est marqué selon la directive européenne 2012/19/EU relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une回收请注意，您要求的法语技术支持校对任务已完成。根据您的指示，我仅提供需要纠正的段落的修正版本，不添加任何未在原始文本中出现的词。以下是根据您的规则进行校正后的文本： La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.
Informations destinees a l'installateur
L'installation, les réglages, les transformations et les opérations d'entretien décrits dans cette section doivent être exclusivement effectués par un personnel qualifié. Une mauvaise installation peut provoquer des dommages à des personnes, animaux ou biens pour lesquels le fabricant décline toute responsabilité. Les dispositifs de sécurité ou de réglage automatique des appareils pendant la durée de l'installation ne pourront être modifiés que par le fabricant ou le fournisseur expressément autorisé.
Encastrement de la TABLE de cuisson
Après avoir déballé les différentes pièces, contrôlez le parfait état de la table. En cas de doute, ne la montez pas et faites appel à un personnel qualifié.
Les composants de l'emballage (polystyrène expansé, sachets, carton, clous, etc.), doivent être tenus loin de la portée des enfants car ils représentent une source potentielle de danger.
En tenant compte des dimensions de la table (cfr. tableau N^1), pratique une ouverture dans la table (cfr. dessins) :
Tables modèle P61/P61V (59x50 cm) P71/P71V (74x50 cm) P91/P91V (86x50 cm) à angle droit FIG. 1A.
- Tables modèle P61/P61V (59x50 cm) P91/P91V (86x50 cm) à angle arrondi FIG. 1B
en vous basant sur les mesures reportées dans le tableau N°1
La table doit se classer en 3 et elle est donc soumise à toutes les prescriptions prévues par la réglementation en vigueur.
Tableau N°1
| Version à angle droit | Version arrondie | ||||
| W (cm) | D (cm) | W (cm) | D (cm) | R (cm) | |
| P61/P61V | 57 | 48 | 57 | 48 | 13.5 |
| P71/P71V | 57 48 | ||||
| P91/P91V | 84 | 48 | 84 | 48 | 13.5 |
| L1 min (cm) | 6 |
| L2 min (cm) | 4 |
| L3 min (cm) | 10 |
| L4 min (cm) | 70 |
Fixation de la TABLE de cuisson
Afin de prévenir toute infiltration de liquide dans le meuble en-dessous, la table est équipée d'un joint spécial. Pour appliquer ce joint, suivez scrupuleusement les opérations décrites ci-dessous :
1) Étalez le joint tout le long du bord de l'ouverture en ayant soin de superposer les points de jonction (FIG. 2). 2) Introduisez la table dans l'ouverture du meuble. 3) À l'aide d'un tournevis, montez les 4 plaquettes A avec la vis spéciale B (FIG. 3). 4) Faites glisser les plaquettes et fixez-les avec la vis B. 5) Ébarbez ensuite la partie du joint dépassant de la table.
Informations importantes concernant l'installation de la TABLE
L'installateur est informé que cette table de cuisson est de type Y. Elle peut donc être montée individuellement ou intégrée entre deux meubles de cuisine ou entre un meuble et une cloison en maçonnerie. La cloison et les surfaces qui l'entourent doivent être en mesure de résister à une température de 65 K.
Pour prévenir le décollement du laminé en plastique qui recouvre le meuble, la colle qui les assemble doit être en mesure de résister à une température de 150°C au moins.
La table doit être installée conformément à la réglementation nationale en vigueur dans un endroit bien ventilé.
La table n'est pas branchée à des dispositifs d'évacuation des produits de la combustion. Elle devra donc l'être conformément à la réglementation d'installation citée ci-dessus. Une attention particulière doit être prêtée aux consignes en matière de ventilation décrites ci-dessous.
Ventilation de la piece
Pour garantir un bon fonctionnement de la table, il faut que la pièce où elle sera installée soit continuellement ventilée. Le volume de la pièce doit être de 25m³ minimum et la quantité d'air nécessaire proportionnelle à la combustion régulière de gaz et à la ventilation de la pièce. L'afflux naturel d'air s'effectuera à travers des ouvertures permanentes pratiquées dans les cloisons de la pièce à ventiler : ces ouvertures doivent être raccordées avec l'extérieur et avoir une section minimum de 100cm² (cfr. FIG.4). Ces ouvertures devront être conçues de façon à ce qu'elles ne puissent pas être obstruées.
Les appareils de cuisson au gaz doivent tous évacuer les produits de combustion au moyen de hôttes reliées à des cheminées, des conduits de fumée ou directement vers l'extérieur (cfr. Fig.5A). Si l'installation d'une hôte est impossible, on pourra utiliser un ventilateur sur une fenêtre ou donnant directement sur l'extérieur qui devra être mis en fonction en même temps que l'appareil (cfr. Fig.5B), à condition que la réglementation nationale en vigueur en matière de ventilation soit obligatoirement respectée.
Raccordement de la TABLE au RESEAU du gaz
Avant de raccorder la table au réseau du gaz, il faut avant tout enlever le bouchon de protection en plastique introduit sous pression dans le raccord d'entrée du circuit du gaz. Il suffit simplement de le dévisser.
Vérifiez si les données reportées sur la plaquette d'identification appliquée au bas du caisson sont compatibles avec celles du réseau de distribution du gaz.
La plaquette appliquée sur la dernière page de cette notice et au bas du caisson reporte les conditions de réglage de la table, le type de gaz et la pression d'exercice.
IMPORTANT : La table doit être installée conformément à la réglementation nationale en vigueur dans un endroit bien ventilé.
ATTENTION : Il est rappelé que le raccord d'arrivée du gaz de la table est filtré 12 B. S. P. cylindrique mâle conformément à la norme UNI-ISO 228-1. (FIG. 6)
Adaptation aux differents TYPES de gaz
Avant toute opération d'entretien, débranchez la table du réseau d'alimentation du gaz et électrique.
- CHANGEMENT DES BUSES POUR FONCTIONNER AVEC D'AUTRES TYPES DE GAZ :
Pour changer les buses des brûleurs, procédez de la façon suivante :
Soulevez les brûleurs et dévissez les buses (FIG. 7) à l'aide d'une clé anglaise de 7 mm. et remplacez-les par celles prévues pour le nouveau gaz en vous basant sur le TABLEAU N° 2 ci-dessous.
ATTENTION: Après avoir effectué les modifications ci-dessus, le technicien devra les signaler en remplaçant la plaquette existante par une nouvelle reportant le nouveau réglage effectué. Cette plaquette se trouve dans le sachet des buses de rechange.
TABLEAU N°2: Adaptation aux différents types de gaz. APPAREIL DE CATEGORIES: II2E+3+
| Brûleur | Type de Gaz | Pression | Diamètre Buse | Débit Nominal | Débit Réduit | Diamètre by-pass 1/100mm | |||||
| mbar | 1/100mm. | g/h | l/h | Kw | kcal/h | kW | kcal/h | Non sécurité | sécurité | ||
| Auxiliaire | Naturel G20 | 20 | 72 | - | 95 | 1 | 860 | 0,3 | 258 | 27 | 27 |
| Naturel G25 | 25 | 72 | - | 111 | 1 | 860 | 0,3 | 258 | 27 | 27 | |
| Butane G30 | 28 | 50 | 73 | - | 1 | 860 | 0,3 | 258 | 27 | 27 | |
| Propane G31 | 37 | 50 | 71 | - | 1 | 860 | 0,3 | 258 | 27 | 27 | |
| Semi-Rapide | Naturel G20 | 20 | 97 | - | 167 | 1,75 | 1505 | 0,44 | 378 | 34 | 31 |
| Naturel G25 | 25 | 97 | - | 194 | 1,75 | 1505 | 0,44 | 378 | 34 | 31 | |
| Butane G30 | 28 | 65 | 127 | - | 1,75 | 1505 | 0,44 | 378 | 34 | 31 | |
| Propane G31 | 37 | 65 | 125 | - | 1,75 | 1505 | 0,44 | 378 | 34 | 31 | |
| Rapide | Naturel G20 | 20 | 115 | - | 286 | 3 | 2580 | 0,75 | 645 | 44 | 42 |
| Naturel G25 | 25 | 115 | - | 332 | 3 | 2580 | 0,75 | 645 | 44 | 42 | |
| Butane G30 | 28 | 85 | 218 | - | 3 | 2580 | 0,75 | 645 | 44 | 42 | |
| Propane G31 | 37 | 85 | 214 | - | 3 | 2580 | 0,75 | 645 | 44 | 42 | |
| Poissonnière | Naturel G20 | 20 | 120 | - | 276 | 2,9 | 2494 | 1,4 | 1204 | 65 | 60 |
| Naturel G25 | 25 | 120 | - | 321 | 2,9 | 2494 | 1,4 | 1204 | 65 | 60 | |
| Butane G30 | 28 | 85 | 211 | - | 2,9 | 2494 | 1,4 | 1204 | 65 | 60 | |
| Propane G31 | 37 | 85 | 207 | - | 2,9 | 2494 | 1,4 | 1204 | 65 | 60 | |
| Ultra Rapide | Naturel G20 | 20 | 135 | - | 334 | 3,5 | 3010 | 1,8 | 1548 | 70 | 70 |
| Naturel G25 | 25 | 135 | - | 388 | 3,5 | 3010 | 1,8 | 1548 | 70 | 70 | |
| Butane G30 | 28 | 95 | 254 | - | 3,5 | 3010 | 1,8 | 1548 | 70 | 70 | |
| Propane G31 | 37 | 95 | 250 | - | 3,5 | 3010 | 1,8 | 1548 | 70 | 70 | |
1) Réglage de la flamme minimale des brûleurs
Pour le réglage de la flamme minimale des brûleurs, procédez de façon et dans l'ordre suivants :
1) Allumez le brûleur et tournez la manette sur la position de MINIMUM (petite flamme). 2) Enlevez la manette (FIG.8) du robinet qui est fixe par simple pression sur la tige de ce dernier. 3) Enoncez la pointe d'un petit tournevis à côte de la tige du robinet de la table en correspondance de la vis dorée située sur la partie inférieure du robinet (FIG.8) et tournez la vis à droite ou à gauche jusqu'à ce que la flamme du brûleur soit réglée correctement au MINIMUM. 4) Contrôlez qu'en passant rapidement de la position de MAXIMUM à la position de MINIMUM la flamme ne s'éteigne pas. ATTENTION: Le réglage ci-dessus ne s'effectue qu'avec des brûleurs fonctionnant au gaz methane ou au gaz de ville. Pour les brûleurs fonctionnant au gaz liquide, la vis doit être visée à fond à droite.
Branchement electrique de la TABLE:
Le branchement électrique doit être exécuté conformément aux normes et à la législation en vigueur.
Avant d'effectuer le branchement, vérifie si :
- Le débit électrique de l'installation et des prises de courant est ajusté à la puissance maximale de la table (cf. la plaquette d'identification appliquée au bas du caisson).
- La prise ou l'installation est dotée d'une mise à la terre efficace et conforme à la réglementation en vigueur. Le fabricant décline toute responsabilité en cas de non-respect de ces dispositions.
Si le branchement au secteur s'effectue à travers une prise :
- Montez une fiche normalisée sur le cordon d'alimentation (si ce dernier n'en est pas pourvu), adaptée à la puissance reportée sur la plaquette d'identification. Branchez les fils en vous basant sur le schéma du dessin 9 en ayant soin de respecter les indications suivantes :
lettre L (phase) = fil marron,
lettre N (neutre) = fil bleu,
symbole 1, terre = fil jaune-vert.
- Le cordon d'alimentation doit être positionné de façon à ce qu'il n'atteigne jamais tout au long de son parcours une température de 75K.
- N'utilisez pas de réductions, adaptateurs ni déviateurs car ils pourraient provoquer des faux contacts et, par conséquent, des surchauffes dangereuses.
Si le branchement se fait directement sur le secteur :
- Interposez entre la table et le secteur un interrupteur unipolaire, proportionné à la charge de la table avec une ouverture minimale entre les contacts de 3 mm.
- Rappelez-vous que le câble de terre ne doit pas être interrompu par l'interrupteur.
- En alternative, le branchement électrique peut aussi être protégé avec un interrupteur différentiel à haute sensibilité.
- Il est vivement recommandé de relier le fil de terre jaune-vert à une mise à la terre efficace.
ATTENTION: l'appareil est conforme aux prescriptions des directives suivantes: 2009/142/CE (Directive gaz) relative aux appareils à gaz à usage domestique et similaire 2006/95/CE (Directive basse tension) relatives à la sécurité électrique et 2004/108/CE (Directives EMC) relatives à la compatibilité électromagnétique.
Changement des composants
Avant toute opération d'entretien, débranche la table du réseau d'alimentation du gaz et électrique.
Pour changer les composants comme les brûleurs, robinets et pièces électriques, il faut extraire la table de cuisson du meuble en débloquant les crochets de fixation. Dévissez ensuite les vis de fixation des brûleurs, les écrous de fixation des plaques électriques visibles dans la partie inférieure de la table, extrayez la table et procédez enfin au remplacement des composants défectueux.
NOTE : Pour changer les robinets, dévissez aussi les deux vis de fixation de la rampe du gaz au fond de la table qui se trouvent dans la partie supérieure.
Sur les tables dotées de l'allumage automatique, démontez d'abord la caténaire des interrupteurs de l'allumage avant de changer les robinets. Il est conseillé de changer le joint du robinet à chaque remplacement de robinet afin de garantir une parfaite étanchéité entre le corps et la rampe.
ATTENTION : Le cordon d'alimentation fourni en dotation est branché à la table à travers un branchement de type X. Il peut donc être remplaçé sans l'utilisation d'outils spéciaux, par un cordon du même type.
En cas d'usure ou de détérioration du cordon d'alimentation, remplacez-le en suivant les indications reportées dans le tableau n°3 ci-dessous:
TABLEAU N° 3: Types et sections des cordons d'alimentation des tables de cuisson
| Dimensions table de cuisson | Modèle de table de cuisson | Modèle et section du cordon d'alimentation |
| 59 x 50 cm. | brûleurs gaz | H05VV-F 3x0,75 mm2 |
| 74 x 50 cm. | ||
| 86 x 50 cm. | brûleurs gaz + 1 plaque élec. | H05VV-F 3x1 mm2 |
ATTENTION: En cas de remplacement du cordon d'alimentation, l'installeur devra prévoir un conducteur de terre plus long de 2 cm environ par rapport aux conducteurs de phase et il devra aussi respecter les consignes concernant le branchement électrique. Graissage des robinets : (cette opération doit impérativement être exécutée par un personnel qualifié d'un centre de service après-vente).
Dès qu'un robinet devient dur à manœuvrer, il faut le graisser sans plus attendre en suivant les instructions reportées ci-dessous :
1) Démontez le corps du robinet en dévissant les deux vis qui se trouvent sur le corps de ce dernier (FIG. 10) 2) Extrayez et nettoyez le cône d'étanchéité et son logement avec un chiffon imbibé de diluant. 3) Graissez légèrement le cône avec de la graisse spéciale. 4) Introduisez le cône et manoeuvrez-le plusieurs fois. Extrayez-le à nouveau, éliminez la graisse superflue et contrôlez que les zones de passage du gaz ne soient pas obstruées.
5) Remontez toutes les pièces dans l'ordre inverse du démontage et vérifiez le bon fonctionnement du robinet.
MODE D'EMPLOI ET ENTRETIEN DESCRIPTION DES TABLES DE CUISSON
| TABLE DE CUISSON AU GAZ MODELE P640, | cfr. FIG.11A | - Schéma Electrique A |
| TABLE DE CUISSON AU GAZ MODELE P680, | cfr. FIG.11B | - Schéma Electrique A |
| TABLE DE CUISSON MIXTE MODELE P631, | cfr. FIG.11C | - Schéma Electrique C |
| TABLE DE CUISSON AU GAZ MODELE P650, | cfr. FIG.11D | - Schéma Electrique E |
| TABLE DE CUISSON AU GAZ MODELE P710, | cfr. FIG.11E | - Schéma Electrique B |
| TABLE DE CUISSON AU GAZ MODELE P910, | cfr. FIG.11F | - Schéma Electrique B |
| TABLE DE CUISSON AU GAZ MODELE P950, | cfr. FIG.11G | - Schéma Electrique E |
| TABLE DE CUISSON AU GAZ MODELE P980, | cfr. FIG.11H | - Schéma Electrique A |
| TABLE DE CUISSON AU GAZ MODELE P990, | cfr. FIG.11L | - Schéma Electrique B |
| TABLE DE CUISSON MIXTE MODELE P981, | cfr. FIG.11M | - Schéma Electrique D |
| TABLE DE CUISSON AU GAZ MODELE P9C0, | cfr. FIG.11N | - Schéma Electrique E |
| LEGENDE POUR LA DESCRIPTION DES TABLES ELECTRIQUES (Dessins 11A..11M) | LEGENDE POUR LES SCHEMAS ELECTRIQUES (Schémas A..E) | |
| 1 Brûleur auxiliaire | 1 Bornier | |
| 2 Brûleur semi-rapide | 2 Bouton d'allumage | |
| 3 Brûleur rapide | 3 Générateur d'étinçelles | |
| 4 Brûleur double couronne | 4 Bougies d'allumage | |
| 5 Plaque électricque | 5 Voyant | |
| 6 Brûleur poissonnière | 6 Plaque électricque | |
| 7 Manette brûleur avant gauche | 7 Commutateur plaque électricque (6+0) | |
| 8 Manette brûleur avant droite | L Marron (phase) | |
| 9 Manette commutateur plaque arrêté droite | N Bleu (neutre) | |
| 10 Manette brûleur arrêté gauche | Jaune Vert (terre) | |
| 11 Manette brûleur arrêté droite | ||
| 12 Manette brûleur létéral | ||
| 13 Manette commutateur plaque centrale | ||
| 14 Bouton d'allumage (s'il est prévu) | ||
| 15 Voyant activation plaque électricque | ||
Utilisation des bruleurs
Au-dessus de chaque manette sur le bandeau, un schéma est gravé qui indique à quel brûleur correspond la manette. L'allumage des brûleurs s'effectue de différentes façons en fonction du modèle de table choisi et de ses caractéristiques :
- Allumage manuel (il est toujours possible, même en présence d'une forte courant), est un bon candidat pour toutes les techniques utilisées pour allumer un brûleur.
- Allumage électrique: Tournez à gauche la manette correspondant au brûleur sélectionné et placez-la sur la position de MAXIMUM en correspondence de la grande flamme, pressez ensuite le bouton d'allumage et lâchez-le dès que le brûleur s'est allumé.
- z-la sur la position de MAXIMUM en correspondance de la grande flamme et pressez la manette; lâchez-la dès que le brûleur s'est allumé.
- Allumage des brûleurs équipés d'un dispositif de sécurité (thermocouple) : Tournez à gauche la manette correspondant au brûleur sélectionné et placez-la sur la position de MAXIMUM en correspondence de la grande flam amme de chauffer le thermocouple. Si le brûleur s'est éteint après avoir relâché la manette, repérez tout l'opération.
N. B. : Il est conseillé de ne pas allumer de brûleur si le chapeau n'est pas correctement positionné.
Conseils pour une utilisation optimale des brûleurs:
- Utilisez un récipient d'un diamètre adapté à chaque brûleur (cfr. tab. n° 4 et FIG. 12). Lorsque l'ébullition est atteinte, tournez la manette sur la position de MINIMUM.
- Utilisez toujours un couvercle
TABLEEAU N°4: Diamètres des récipliers conseillés.
| BRULEUR | DIAMETRES RECIPIENTS conseillés (cm.) |
| Auxiliaire | 12 - 14 |
| Semi-rapide | 14 - 26 |
| Rapide | 18 - 26 |
| Double couronne | 22 - 26 |
ATTENTION: utilisez toujours des récipients à fond plat.
ATTENTION: En cas de coupure de courant, les brûleurs peuvent être allumés avec des allumettes. L'allumage des brûleurs avec thermocouple de sécurité n'est possible que si la manette est sur la position de MAXIMUM (grande flamme).
Pendant la cuisson d'aliments avec de l'huile ou de la graisse, facilement inflammables, l'utilisateur ne doit pas s'éloigner de la table de cuisson. Il est interdit d'utiliser des sprays à proximité de la table lorsque celle-ci est en fonction.
Pendant l'utilisation des brûleurs, veillez à ce que les manches des casseroles soient orientés vers l'intérieur. Ne laissez pas approcher les enfants. Si la table est dotée d'un couvercle, celle-ci devra être nettoyée avant d'abaisser le couvercle.
NOTE: L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Il faudra donc prévoir une bonne ventilation de la pièce en veillant à ne jamais obstruer les ouvertures de ventilation naturelle. (FIG. 4) et en activant le dispositif mécanique d'aération / hotte d'aspiration ou ventilateur électrique ( FIG. 5A et 5B ). Une utilisation intensive et prolongée de la table peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une ventilation plus efficace par augmentation de la puissance d'aspiration mécanique, si elle existe.
Utilisation des plaques electriques
Les plaques sont contrôlées par un commutateur à 6 positions (FIG. 13).
L'activation des plaques s'effectue en tournant la manette sur la position souhaitée. Le bandeau de la table rapporte par sérigraphie l'indication de la plaque à laquelle la manette se réfère. L'activation de la plaque est signalée par l'allumage d'un voyant situé sur le bandeau.
Comment utiliser une plaque électrique?
lé de faire fonctionner la plaque sur la position 1 pendant 30 minutes environ afin d'éliminer l'humidité éventuelle absorbée par l'isolant interne. A titre purement indicatif, le tableau ci-dessous fournit quelques indications pour une utilisation optimale des plaques électriques.
ATTENTION: lé de faire fonctionner la plaque sur la position 1 du commutateur pendant 30 minutes environ afin d'éliminer l'humidité éventuelle absorbée par l'isolant interne.
| PLAQUE 1500 W | Watt | CUISSONS POSSIBLES |
| 0 | 0 | Plaque éteinte |
| 1 | 135 | Pour fondre le beurre, le chocolat, etc. - Pour chauffer de petites quantités de liquides |
| 2 | 165 | Pour chauffer de plus grandes quantités de liquides - Pour préparer des crèmes ou des sauches longue cuisson |
| 3 | 250 | Pour décongeler les alimentents et cuire à la tempête d'ébullition |
| 4 | 500 | Pour cuire des rôts de viande délicate et poissons |
| 5 | 750 | Pour rôts de carrrés et bîftecks - Pour pots au feu |
| 6 | 1500 | Pour porter à ébullition de grandes quantités d'eau - Pour frire |
Voici quelques conseils pour une utilisation correcte :
- Séchez le fond du récipient avant de le poser sur la plaque.
- Utilisez des récipients à fond plat et écais (cfr. FIG. 14).
- N'utilisez jamais de récipients plus petits que la plaque.
- N'allumez la plaque qu'après avoir posé le récipient dessus.
- Après l'utilisation, nettoyez toujours la plaque avec des produits spéciaux que l'on trouve dans le commerce de façon à ce que sa surface soit toujours propre. Ce qui permettra de prévenir la formation de l'oxydation.
- Une fois éteinte, la plaque reste encore chaude pendant quelques temps, par conséquent n'y posez pas les mains ou d'autres objets.
- Pendant l'utilisation des plaques, veillez à ce que les manches des casseroles soient orientés vers l'intérieur. Ne laisser pas approcher les enfants.
- Pendant la cuisson d'aliments avec de l'huile ou de la graisse, facilement inflammables, l'utilisateur ne doit pas s'éloigner de la table de cuisson.
MISE EN GARDE : dès que vous constatez une fêle sur la surface de la plaque, débranchez immédiatement la table de cuisson.
Nettoyage de la TABLE
Avant toute opération de nettoyage, débranchez la table du réseau d'alimentation électrique et fermez le robinet d'arrivée du gaz.
Nettoyage de la table de cuisson : nettoyez régulièrement les têtes des brûleurs, les grilles en acier émaillé, les couvercles émaillés et les chapeaux avec de l'eau tiède savonnée. Rincez-les puis séchez-les bien.
Le liquide éventuellement débordé des casseroles doit immédiatement être séché avec un chiffon.
Si la manoeuvre d'ouverture et de fermeture d'un robinet devenait difficile, ne force pas mais faites immédiatement intervenir le service après-vente.
Nettoyage des parties émaillées : pour protéger les parties émaillées, il faut les nettoyer régulièrement avec de l'eau savonneuse. N'utilisez pas de produits abrasifs. Eliminez immédiatement les taches acides ou alcalines (vinaigre, jus de citron, sel, sauce tomates, etc.) et lavez les parties émaillées lorsqu'elles sont encore chaudes.
Nettoyage des parties en acier Inox: Nettoyez ces pièces avec de l'eau savonneuse en les séchant bien ensuite avec un chiffon doux. Leur brillant se conserve en passant dessus un produit spécial pour Inox que l'on trouve dans le commerce. N'utilisez pas de produits abrasifs.
Nettoyage des chapeaux de bruleurs: Etant donné qu'ils sont simplement posés, il suffit de les extraire de leur logement et de les laver avec de l'eau savonneuse. Après les avoir bien séchés et vérifie que les trous ne sont pas obstrués, replacez-les dans leur position.
