MANUALE UTENTE P680 1 CN9 NE LA GERMANIA

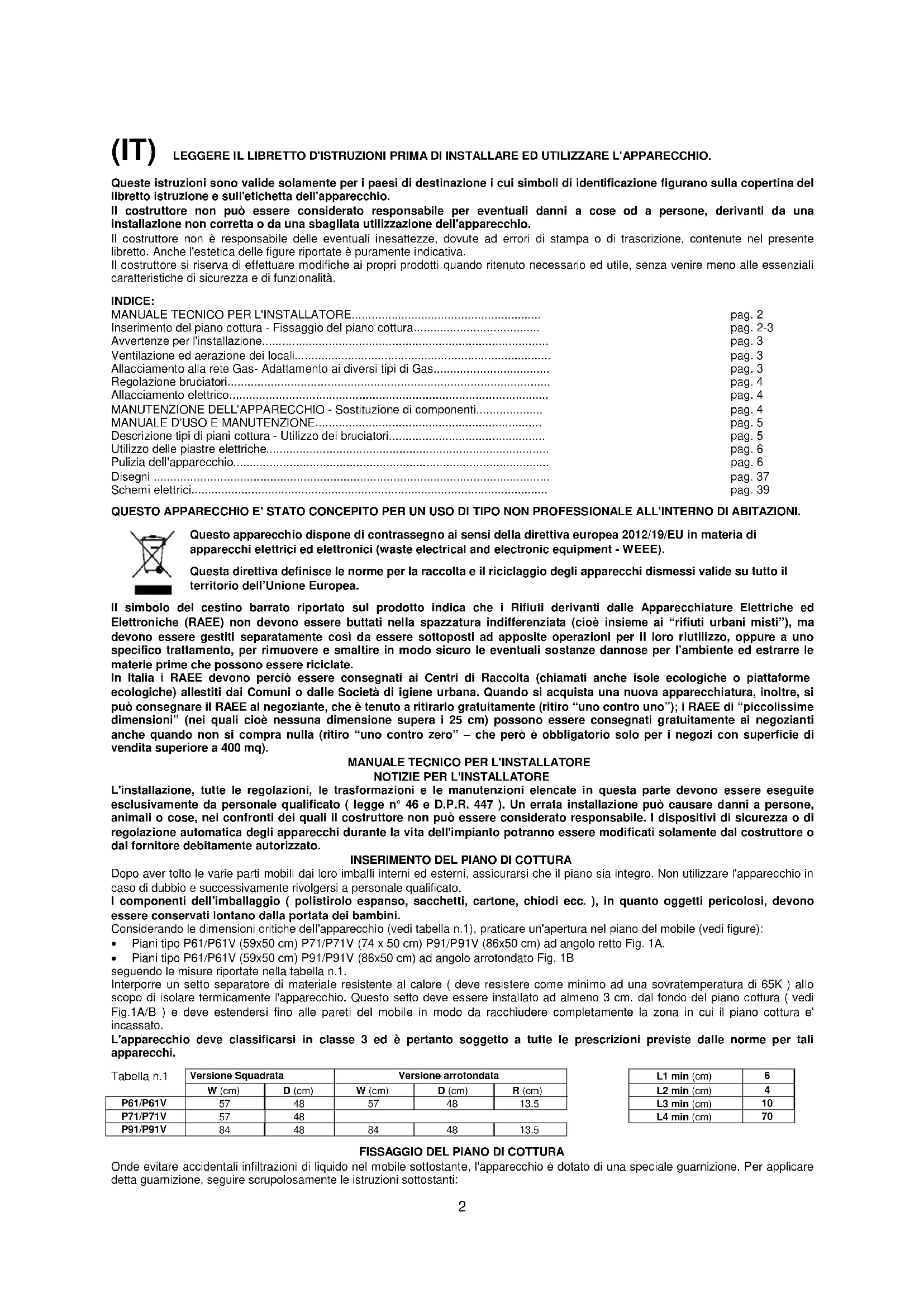

Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione figurano sulla copertina del libretto istruzione e sull'etichetta dell'apparecchio.

Il costruttore non più essere considerato responsable per eventuali danni a cose od a persone, derivanti da una installatione non corretta o da una sbagliata utilizzazione dell'apparecchio.

Il costrutto non è responsable delle eventuali inesattezza, dovute ad errori di stampa o di trascrizione, contenate nel presente libretto. Anche l'estetica delle figure riportate è puramenteindicativa.

Il costruttore si riserva di effettuare modifiche ai propri prodotti quando ritenuto necessario ed utile, perché venire meno alle essenziali caratteristiche di sicurezza e di funzionalità.

INDICE:

MANUALE TECHNICO PER L'INSTALLATORE.	pag. 2
Inserimento del piano cottura - Fissaggio del piano cottura.	pag. 2-3
Avventenze per l'installazione.	pag. 3
Ventilazione ed aerazione dei locali.	pag. 3
Allaccimento alla rete Gas- Adattamento ai diversi tipi di Gas.	pag. 3
Regolazione brucitori.	pag. 4
Allaccimento elettrico.	pag. 4
MANUTENZIONE DELL'APPARECCHIO - Sostituzione di componenti.	pag. 4
MANUALE D'USO E MANUTENZIONE.	pag. 5
Descrizione tipi di piani cottura - Utilizzo dei brucatori.	pag. 5
Utilizzato delle piastre elettriche.	pag. 6
Pulizia dell'apparecchio.	pag. 6
Disegni.	pag. 37
Schemi elettrici.	pag. 39

QUESTO APPARECCHIO E' STATO CONCEPITO PER UN USO DI TIPO NON PROFESSIONALE ALL'INTERNO DI ABITAZIONI.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/EU in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il risciclaggio degli appearechi dismessi valide su tutto il territorio dell'Unione Europea.

Il simbolo del cestino barrato riportato sul prodotto indica che i Rifiuti derivanti delle Apparecchiature Elettriche ed Elettroniche (RAEE) non devono essere buttati nella spazzatura indifferenziata (cioe insieme ai "rifiuti urbani misti"), ma devono essere gestiti separamenteosi da essere sottoposti ad apposite operazioni per il loro riutilizzo,oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanse dannose per l'ambiente ed estrarre le materie prime che possono essere riciclate.

In Italia i RAEE devono perciò essere consegnati ai Centri di Raccolta (chiamatianche isole ecologiche o piattaformare ecologiche) allevi titi dai Comuni o delle Società di Igliene urbana. Quando si acquista una nuova apparecchiatura, inoltre, si cui non si è tornato a ritirarlo Gratismente (ritro "uno contro uno"); i RAEE di "piccolissime dimensioni" (nei quali cie o nessuna diminzione supera i 25 cm) possono essere consegnati Gratismente ai negotianti while non si comprà nulla (ritro "uno contro zero") - che è obbligatorio solo per i negoti con superficie di vendita superiore a 400 mq).

MANUALE TECHNICO PER L'INSTALLATORE

NOTIZIE PER L'INSTALLATORE

L'installation, tutte le regolazioni, le trasformazioni e le manutenzioni elencate in questa parte devono essere eseguite esclusivamente da personale qualificato (legge n^ 46 e D.P.R. 447). Un errata installatione cui a persone, animali o cose, nei confronti dei quali il costruttore non cui èssere considerato responsable. I dispositivi di sicurezza o di regolazione automatica degli apparecchi durante la vita dell'impianto potranno essere modificati solamente dal costruttore o dal fornitore debitamente autorizzato.

INSERIMENTO DEL PIANO DI COTTURA

Dopo aver molto le varie parti mobili dai loro imballi interni ed esterni, assicurarsi che il piano sia integro. Non utilizzato l'apparecchio in caso di dubbio e successivement rivolgersi a personale qualificato.
I componenti dell'imballaggio ( polistirolo espanso, sacchetti, cartone, chiodi ecc.), in quanto oggetti pericolosi, devono essere conservati lontano alla portata dei bambini.
Considerando le dimensioni critiche dell'apparecchio (vedi tabella n.1), praticare un'apertura nel piano del mobile (vedi figure):
Piani tipo P61/P61V (59x50 cm) P71/P71V (74 x 50 cm) P91/P91V (86x50 cm) ad angolo retto Fig. 1A.
Piani tipo P61/P61V (59x50 cm) P91/P91V (86x50 cm) ad angolo arrotondato Fig. 1B
segundo le misure riportate nella tabella n.1
Interporre un setto separatore di materiale resistente al calore (deve resistere come minimo ad una sovratemperatura di 65K) allo scopo di isolare termicamente l'apparechio. Queo setto deve essere installato ad almeno 3 cm. dal fondo del piano cottura (vedi Fig.1A/B) e deve estendersi fino alle pareti del mobile in modo da racchiudere completeness la zona in cui il piano cottura e incassato.
L'apparecchio deve classificarsi in classe 3 ed è pertanto soggetti a tutte le prescrizioni previste dalle norme per tali apparecchi.

Tabella n.1	Versione Squadrata		Versione arro Tondata
	W (cm)	D (cm)	W (cm)	D (cm)	R (cm)
P61/P61V	57	48	57	48	13.5
P71/P71V	57	48
P91/P91V	84	48	84	48	13.5

L1 min (cm)	6
L2 min (cm)	4
L3 min (cm)	10
L4 min (cm)	70

FISSAGGIO DEL PIANO DI COTTURA

Onde evitare accidentali infiltrazioni di liquido nel mobile sottostante, l'apparecchio è dotato di una speciale guarnizione. Per applicare della guarnizione, seguire scruplosamente le istruzioni sottostanti:

1) Stendere la guarnizione sigillante lungo il bordo dell'apertura avendo cura di sovrapporre i punti di giunzione (fig.2).
2) Introduire il piano nell'apertura del mobile.
3) Con un cacciavite montare le 4 piastrine A tramite l'apposita vite B (fig.3).
4) Far scorrere le piastrine e bloccarle serrando la vite B.
5) Rifilare la parte di guarnizione esterna al piano.

AVVERTENZE IMPORTANTI PER L'INSTALLAZIONE DELL'APPARECCHIO

Il piano cottura cui essere installato liberamente, in modo isolato, oppure inserto tra mobili da cucina o tra un mobile e la parete in muratura. Inoltre la parete posteriori e le superfici circostanti devono resistere ad una sovratemperatura di 65 K. Per evitare lo scollamento del laminato plastico che ricopre il mobile, il collante che li unisce deve resistere a temperature non inferiori a 150^ . L'installazione dell'apparecchio deve essere effettuata conformmente a quanto prescritto delle norme UNI 7129 e 7131.

Questo dispositivo non è collegato a dispositivi di evacuationi dei prodotti della combustione. Esso deve pertanto essere collegato conformmente alle regole d'installazione sopra menzionate. Particolare attenzione si deve dare alle sotto riportate prescrizioni in materia di aerazione e di ventilazione dei locali.

VENTILAZIONE DEI LOCALI

Per garantire un corretto funzionamento dell'apparecchio e necessario che il locale dove esso e installato sa continuamente ventilato. Il volume del locale non dovr è essere inferiori a 25m^3 e la quantità d'aria necessaria dovr è essere basata sulla regolare combustione del gas e sulla ventilazione del locale. L'afflusso naturale dell'aria avverr è atraverso aperture permanenti pratiche nelle pareti del locale da ventilare: dette aperture saranno collegate con l'esterno e dovranno avere una categoria minima di 100cm^2 (vedi Fig.4).

Queste aperture devono essere costruite in modo da non essere ostruite. E' consentita anche la ventilazione indiretta prelevando aria dai locali attigui a quello da ventilare rispetto tassativamente quanto prescritto dalle norme UNI 7129 e 7131.

ATTENZIONE: Se i brucatori del piano lavoro non sono forniti del dispositivo di sicurezza con termocoppie, le aperture di ventilazione sopra citate dovanno ave una sezione minima di 200~cm^2

UBICAZIONE ED AERAZIONE

Gli apparecchi di cottura a gas devono sempre evacuire i prodotti della combustione per mezzo di cappe collegate a camini, a canne fumarie o direttamente all'esterno (vedi Fig.5A). Nel caso non si possa applicare la cappa, è consentito l'uso di un ventilatore installato su finestra o direttamente affacciato sull'esterno, da mettere in funzione simultaneamente all'apparecchio (vedi Fig.5B), perché siano tassativamente rispetto le disposizioni riguardanti la ventilazione descritte nelle norme UNI 7129 e 7131.

ALLACCIAMENTO DELL'APPARECCHIO ALLA RETE GAS

Prima di procedere all'allacciamento dell'apparecchio alla rete gas, occorre innanzitutto togliere il tazzo di protezione in plastica del circuito gas che e' inserto a pressione nel raccardo di entrata dello stesso; per rimuoverloISTA amplicamente sfilarlo. Accertarsi quindi che i dati dell'etichetta segnaletica applicata nella parte inferiore del cassone siano compatibili a quali l'oreti dei distribuzione del gas. Un'etichetta applicata sull'ultima pagna di questo libretto e sulla parte inferiore del cassone, indica le condizioni di regolazione dell'apparecchio: tipo di gas e la pressione di esercizio. Quando il gas viene distribuito per mezzo di canalizzazione, l'apparecchio deve essere collegato all'impianto di adduzione gas:

• con tubo metallico rigido d'acciaio a norme UNI 8863, le cui giunzioni devono essere realizzate mediante raccordi filettati conformmente alla norma UNI-ISO 7/1. L'impiego di mezzi di tenuta come canapa con mastici adatti o nastro teflon, è amesso.

• con tubo flessibile di acciaio inossidabile a parete continua, secondo la norma UNI-CIG 9891, con estensione massima di metri 2 e guarnizioni di tenuta secondo norma UNI 9264. Questo tubo non deve atraversare vani che possono essere stipati e non deve entrare in contatto con parti mobili del mobile d'incasso tipo i cassetti.

Quando il gasiene prelevato da una bombola, l'apparecchio, alimentato con un regolatore di pressione conforme alla norma UNI-CIG 7432, deve essere collegato:

• con tubi flessibili di acciaio inossidabile a parete continua, secondo la norma UNI-CIG 9891, con estensione massima di 2 metri e guarnizioni di tenuta secondo norma UNI 9264. Questo tubo non deve atraversare vani che possono essere stipati di oggetti e non delve entrare in contatto con parti mobili del mobile d'incasso tipo i cassetti. Si consiglia di applicare sul tubo flessibile lo speciale adattatore, migliormente reperibile sul mercato, per facilitare il collegamento con il portagomma del regolatore di pressione montato sulla bombola.

ATTENZIONE: Si ricorda che il raccordo di entrata gas dell'apparecchio è filettato 1/2 gas cilindrico maschio a norme UNI-ISO 228-1. (Fig.6)

PRECAUZIONI PER L'UTILIZZO DEL PRODOTTO CON GAS GPL:

I rubinetti gas montati sulla Vostra cucina devono funzionare con gas liquido di qualità controllata, erogato alla corretta pressione nominale.

Tale pressione delve essere garantita da un apposto regolatore di pressione certificato

L'utilizzo di gas provenienti da ricariche non certificate e/o l'utilizzo improprio della bombola GPL nonché del relativo regolatore, possono invalidare la garanzia del prodotto.

In particolare sono da evitare tutte delle situazioni che possano inquinare il gas con residui ed impurità che, immessi nel circuito gas, possono

danneggiare irreparabilmente i componenti di controllo quali rubinetti e termostati

Si raccomanda quindi di:

• Utilizzare solo bombole GPL provenienti da rivenditori ufficiali ed autorizzati delle varie case produttrici
• Utilizzare le bombole fino al loro svuotamento perché posizionarle inclinate o capovolte
• Eseguire regolare pulizia del filtrlo posto all'ingresso del regolatore di pressione

ADATTAMENTO AI DIVERSI TIPI DI GAS

Prima di effettuare qualiasi operazione di manutenzione, disinserire l'apparecchio alla rete di alimentazione gas ed elettrica.

• SOSTITUZIONE UGELLI PER FUNZIONAMENTO CON ALTRO TIPO DI GAS:

Per effettuare ilchio degli ugli dei brucatori operare nel modo segunte: sollevare i brucatori e svitare gli ugli (Fig.7) mediente chiave inglese da 7 mm. e sostuirli con quelli previsti per il nuovo gas secondo quanto indicato nella TABELLA N^ 2 sottoriportata.

ATTENZIONE: Dopo aver eseguito le suddette sostuzioni, il technique dovra applicare sull'apparecchio, in sostituzione di quella essere, l'etichetta corrispondente alla nuova regolazione gas. Questa etichetta è contenuta nella busta degli ugelli di ricambio.

TABLELA N°2: Adattamento ai vari tipi di gas
APPARECCHIO D CATEGOBIA: I11a2H3+ 0 II 2H3+

Bruciatore	Tipo di Gas	Pressione	Diametrougello	Portata Nominale				Portata Ridotta		Diametror-by-pass1/100mm
		mbar	1/100mm	g/h	l/h	kw	kcal/h	kw	kcal/h	No val	val
Ausiliario	Città G110	8	155	-	227	1	860	0,3	258	27	27
	Naturale G20	20	72	-	95	1	860	0,3	258	27	27
	Butano G30	30	50	73	-	1	860	0,3	258	27	27
	Propano G31	37	50	71	-	1	860	0,3	258	27	27
Semi-Rapido	Città G110	8	195	-	397	1,75	1505	0,44	378	34	31
	Naturale G20	20	97	-	167	1,75	1505	0,44	378	34	31
	Butano G30	30	65	127	-	1,75	1505	0,44	378	34	31
	Propano G31	37	65	125	-	1,75	1505	0,44	378	34	31
Rapidò	Città G110	8	280	-	681	3	2580	0,75	645	44	42
	Naturale G20	20	115	-	286	3	2580	0,75	645	44	42
	Butano G30	30	85	218	-	3	2580	0,75	645	44	42
	Propano G31	37	85	214	-	3	2580	0,75	645	44	42
TriplaCorona	Città G110	8	310	-	794	3,5	3010	1,8	1548	70	70
	Naturale G20	20	135	-	334	3,5	3010	1.8	1548	70	70
	Butano G30	30	95	254	-	3.5	3010	1.8	1548	70	70
	Propano G31	37	95	250	-	3.5	3010	1.8	1548	70	70

ATTENZIONE: Conformmente alla direttiva 2009/142/CE, l'adattabili al gas Citta e consentita solamente per gli apparecchi dotati di dispositivo di sicurezza contro le fughe di gas (termocoppia) su tutti i brucitori (per rif. ved. cap. "Utilizzo dei brucatori")

REGOLAZIONE BRUCIATORI:

1) Regolazione del "MINIMO" dei brucatori

Per effettuare la regolazione del minimo dei brucatori operare seguito la sequenza qui indicata:

1) Accendere il bruciatore e mettere la manopola sulla posizione di MINIMO (fiamma piccola).

2) Togliere la manopola (Fig.8) del rubinetto fissata per semplice pressione sull'astina dello stesso.

3) Utilizzare un piccolo cacciavite a bianco dell'astina del rubinetto del piano lavoro in corrispondenza della vite(dorata) presente nella parte inferiore del rubinetto(Fig.8) e girare a destra o a sinistra la vite di strozzamento fino a che la fiamma del bruciatore sa regolata conveniently al MINIMO.

4) Assicurarsi che passando velocimento alla posizione di MASSIMO alla posizione di MINIMO la fiamma non si spenga.

ATTENZIONE: La regolazione suddetta va eseguita sostanto con bruciatori funzionanti a gas metano, nelle con bruciatori funzionanti a gas liquido la vite delve essere bloccata a fondo in senso orario.

ALLACCIAMENTO ELETTRICO DELL'APPARECCHIO:

Il collegamento elettrico deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore.

Prima di effettuare l'allacciamento, verificare che:

• La portata elettrica dell'impianto e delle prese di corrente siano adeguate alla potenza massima dell'apparecchio (vedi etichetta segnaletica applicata nella parte inferiore del cassone).

• La presa o l'impianto sa munito di un efficace collegamento a terra secondo le norme e le disposizioni di legge attualmente in vigore. Si declina agli responsabilità per l'inosservanza di queste disposizioni.

Quando il collegamento alla rete di alimentazione è effettuato tramite presa:

• Applicare al cavo di alimentazione (se sprovvisto) una spina normalizzata adatta al carico indicate sull'etichetta segnaletica. Allacciare i cavetti secondo lo schema della Fig. 9 avendo cura di rispetto le sottomotate rispondenze:

lettera L (fase) = cavetto colore marrone;

lettera N (neutro) = cavetto colore blu;

simbolo" 1- terra = cavetto colore giallo-verde;

• Il cavo di alimentazione deve essere posizionato in modo che non raggiunga in nessun punto una sovrattemperatura di 75 K.
• Non utilizzato per il collegamento riduzioni, adattatori o derivatori in quanto potrebbero provocare falsi contatti con seguente pericolosi surriscaldamenti.

Quando il collegamento è effettuato direttamente alla rete elettrica:

• Interporre tra l'apparecchio e la rete un interrottore unipolare, dimensionato al carico dell'apparecchio, con aperture minima tra i contatti di 3 mm.
• Ricordare che il cavo di terra non deve essere interrotto dall'interruttore.
• In alternatively il collegamento elettrico cui esere anche protetto con un interrottore differenziale ad alta sensibilità.
• Si raccomanda vivamente di fissare l'apposto cavetto di terra colorato verde-giallo ad un efficiente impianto di terra.

ATTENZIONE : L'apparecchio è conforme alle prescrizioni delle direttive 2009/142/CE (Direttiva Gas) relativa agli apparecchi a gas per uso domestico e similare 2006/95/CE (Direttiva Bassa Tensione) relative alla sicurezza elettrica e 2004/108/CE, (Direttive EMC) relative alla compatibilità elettromagnetica.

MANUTENZIONE DELL'APPARECCHIO

SOSTITUZIONE DEI COMPONENTI

Prima di effettare qualsiasi operazione di manutenzione, disinserire l'apparecchio alla rete di alimentazione gas ed elettrica.

Per la sotitudazione di componenti vari quali brucatori, rubinetti e componenti elettrici si deve estrarre il piano di cottura dal mobile sbloccando i ganci di fissaggio, svitare le viti di fissaggio dei brucatori al piano lavoro, svitare i dadi di fissaggio delle piastre elettriche visibili nella parte inferiore del piano, asportare il piano di lavoro ed operare infine la sostenuzione dei componenti difettosi.

NOTA: Nel caso si debbano sostuire dei rubinetti, occorre svitare anche le due viti di fissaggio della rampa gas al fondo del piano che si trovano nella parte superiore dello stesso. Con gli appearechi dotati di accensione automatica, prima di sostuire i rubinetti, si dovrare smontare la catenaria di interruttori dell'accensione.

Si consiglia di sostituire la guarnizione del rubinetto tutte le volte che si sostituisce un rubinetto, al fine di assicurare una perfetta tenuta tra il corso e la rampa.

ATTENZIONE: Il cavo di alimentazione che viene fornito con l'apparecchio e' collegato allo stesso tramite collegamento di tipo X per cui po essere sostituito perché l'uso di utensili speciali, con un cavo dello stesso tipo di quello installato.

In caso di logoramento o danneggiamento del cavo di alimentazione, sostuirlo in base alleindicazioni riportate nella sottostante tabella n^3

TABLELA N° 3: Tipi esezioni dei cavi di alimentazione dei piani cottura

Dimensioni piano cottura	Tipodi piano cottura	Tipo/i e sezione cavo di alimentazione
59 x 50 cm.	bruciatori gas	H05VV-F 3x0,75 mm2
74 x 50 cm.
86 x 50 cm.	bruciatori gas + 1 piatra el.	H05VV-F 3x1 mm2

ATTENZIONE: Nel caso di sostituzione del cavo di alimentazione, l'installatore dovra tenere il conduttore di terra più lungorispetto ai conduttori di fase di circa 2 cm ed inoltre dovr'a rispettare le avvertenze riguardanti l'allacciamento elettrico.

Ingrassaggio dei rubinetti:

Se la manovra di un rubinetto diventa dura, alla aspettare altempo bisogna ingrassarlo seguondo le istruzioni di seguito riportate:

1) Smontare il corpo rubinetto svitando le due viti che si trovano sul corpo dello stesso (Fig. 10)
2) Estrarre e pulire il cono di tenuta ed il suo alloggiamento con uno straccio imbevuto di diluente.
3) Ingrassare leggermente il cono con l'apposto grasso.
4) Introduire il cono, manovrarlo più volte, estrarlo di nuovo, togliere il grasso superfluo e assicurarsi che le zone di passaggio del gas non siano ostruite.
5) Rimontare tutti i pezioni nell'ordine inverso dello smontaggio e verificare il corretto funzionamento del rubinetto.

N.B.: L'ingrassaggio dei rubinetti va eseguito obblgatoriamente da personale qualificato di un centro di assistenza tecnica

MANUALE D'USO E MANUTENZIONE

DESCRIZIONE DEI PIANI COTTURA

PIANO COTTURA A GAS TIPO P640,
PIANO COTTURA A GAS TIPO P680
PIANO COTTURA MISTO TIPO P631.
PIANO COTTURA A GAS TIPO P650.
PIANO COTTURA A GAS TIPO P710.
PIANO COTTURA A GAS TIPO P910,
PIANO COTTURA A GAS TIPO P950,
PIANO COTTURA A GAS TIPO P980.
PIANO COTTURA A GAS TIPO P990.
PIANO COTTURA MISTO TIPO P981,
PIANO COTTURA A GAS TIPO P9C0,

vedi Fig.11A
vedi Fig.11B
vedi Fig.11C
vedi Fig.11D
vedi Fig.11E
vedi Fig.11F
vedi Fig.11G
vedi Fig.11H
vedi Fig.11L
vedi Fig.11M
vedi Fig.11N

• Schema Elettrico A
• Schema Elettrico A
• Schema Elettrico C
• Schema Elettrico E
• Schema Elettrico B
• Schema Elettrico B
• Schema Elettrico E
• Schema Elettrico A
• Schema Elettrico B
• Schema Elettrico D
• Schema Elettrico E

LEGENDA PER DESCRIZIONE DEI PIANI LAVORO

(Figg. 11A..11M)

1 Bruciatore ausiliario
2 Bruciatore semirapido
3 Bruciatore rapido
4 Bruciatore doppia corona
5 Piastra elettrica
6 Bruciatore pescera
7 Manopola bruciatore anteriore sinistro
8 Manopola bruciatore anteriore destro
9 Manopola commutatore piastra posteriore destra

10 Manopola bruciatore posteriore sinistro
11 Manopola bruciatore posteriori destroy
12 Manopola bruciatore laterale
13 Manopola commutatore piatra o bruciatore centrale
14 Pulsante per l'accensione(se previsto)
15 Spia insertione piastra elettrica

LEGENDA PER SCHEMI ELETTRICI

(Schemi A..E)

1 Morsettiera
2 Pulsante di accensione
3 Generatore di scintille
4 Candele di Accensione
5 Lampada spia
6 Piastra elettrica
7 Commutatore pista elettrica (6 + 0)
L Marrone (fase)
N Blu (neutro)
Giallo Verde (terra)

UTILIZZO DEI BRUCIATORI

Sul pannello comandi sopra agli manopola è serigrafato uno schema nel quale è indicate a quale bruciatore si riferisce la manopola stessa. L'accensione dei brucitori cui è più efficuata in diversi modi a seconda del tipo di apparecchio e delle sue specifiche caratteristiche:
- Accensione manuale ( e' sempre possibleanche in caso di interruzione dell'energia elettrica): Girare in senso antiorario la manopola corrispondente al bruciatore selezionato, portarla sulla posizione di MASSIMO in corrispondenza della fiamma grande ed avincinaru fiammifero acceso al bruciatore.
- Accensione elettrica: Girare in senso antiorario la manopola corrispondente al bruciatore selezionato, portarla sulla posizione di MASSIMO in corrispondenza della fiamma grande quando premere il bottone di accensione e rilasciarlo non appena il bruciatore si e' accesso.
- Accensione elettrica automatica: Girare in senso antiorario la manopola corrispondente al bruciatore selezionato, portarla sulla posizione di MASSIMO in corrispondenza della fiamma grande e premere la manopola; rilasciarla non appena il bruciatore si e' accesso.
- Accensione brucatori dotati di dispositivo di sicurezza (termocoppia): Girare in senso antorario la manopola corrispondente al bruciatore selezionato, portarla sulla posizione di MASSIMO in corrispondenza della fiamma grande, premere la manopola ed attivare uno dei dispositivi di accensione sopra descritti. Ad accensione avvenuta Maintainere la manopola premuta per circa 10 secondi in modo da permettere alla fiamma di scaldare la termocoppia. Nell'eventualità che il bruciatore si spenga后期 aver rilasciatto la manopola, ripetere interamente l'operazione.
N.B.: Per evitare malfunzionamenti all'accensione, rimuovere eventuali residui di cibo dalle candele ed ascugare accuramente.
N.B.: Si raccomanda di non tentare di accendere un bruciatore se il relativo spartifiamma non e' correttamente posizionato.

Consiglio per l'utilizzo ottimale dei bruciclatori:

• Utilizzare per ciascun bruciatore pentole adeguate (vedi tab. n^4 e Fig.12).
• Quando si è giunti all'ebollizione portare la manopola in posizione di MINIMO.
• Usare sempre pentole con coperchio.

TABLELA N°4: Diametri pentole consigliati.

BRUCIATORE	DIAMETRI PENTOLE consigliati (cm.)
Ausiliario 12 - 14
Semi-rapido	14 - 26
Rapidò	18 - 26
Doppia corona	22 - 26

ATTENZIONE: impiegare contentitori a fondo piatto

ATTENZIONE: Nel caso mancasse la corrente di rete si cui accendere i brucatori con fiammiferi.

L'accensione dei bruciatori con termocoppie di sicurezza poto avvenire solamente quando la manopola è sulla posizione di MASSIMO (fiamma grande). Durante la cottura di cibi con olio e grasso, migliormente inflammabili, l'utilizzatore non deve allontanarsi dall'apparecchio. Non utilizzato spray in prossità dell'apparecchio quando è in funzione Durante l'uso dei bruciatori assicurarsi che le maniglie delle pentole siano posizionate in modo corretto. Allontanare i bambini.

Se è dotato di coperchio, prima di essere chiuso, il piano da incasso dovrá essere pulito da eventuali residui di cibo depositati.

NOTE: L'utilizzo di un appearecchio di cottura a gas produce calorie ed umidità nel locale in cui è installato. Necessità pertanto assicurare una Buona aerazione del locale Maintainando sgembre le aperture della ventilazione naturale (Fig.4) ed attivando il dispositivo meccanico di aerazione /cappa di aspirazione o elettroventilatore (Fig.5A e 5B). Un utilizzo intensivo e prolongato dell'apparecchio, più necessitar de la una aerazione supplementare, per esempio l'aperture di una finestra, oppure una aerazione più efficace augmentando la potenza dell'aspirazione meccanica se esiste.

UTILIZZO DELLE PIASTRE ELETTRICHE

Le piastre sono comandate da un commutatore a 6 positioni (Fig.13).

L'insertione delle piastre avviene ruotando la manopola su una posizione desiderata. Sul frontalino dell'apparecchio e' praticata una serigrafia indicative a quale piastra la manopola si riferisce. L'insertione della piastra è segnalata da una spia luminosa applicata anch'essa sul cruscotto.

Comeutilizzareuna piastra elettrica:

Quando si usa una piasta per la prima volta o dopo un lungo periodo di inattività, si consiglia di farla funzionare sulla posizione 1 per circa 30 minuti onde eliminare l'eventuale umidita assorbita dal materiale isolante interno.

A titolo puramente indicativo, riportiamo una tabella con le regolazioni necessarie per l'utilizzo ottimale delle piastre elettriche.

ATTENZIONE: All'atto della prima insertione o comunque se la piastra è rimasta inoperosa per molto tempo, è necessario, al fine di eliminare l'eventuale umidità assorbita dal materiale isolante, inseire la piastra per 30 minuti sulla posizione 1 del commutatore.

PIASTRA 1500 W	Watt COITTURE EFFETUABILI
0	0	Piastra spenta
1	135	Per sciogliere burro, cioccolato ecc. - Per scaldare piccole quantità di liquido
2	165	Per scaldare maggiori quantità di liquido - Per preparare creme e salse a lunga cottura
3	250	Per disgelare alimenti, cuocere alla temperature di ebollizione
4	500	Per cuocere arrosti di carne delicate e pesce
5	750	Per arrosti di cotolette e bistecche, per grandi lessi
6	1500	Per portare all'ebollizione grande quantità di acqua, per friggere

Per un uso corretto ricordare:

• Asclugare il fondo della pentola prima di appoggiarlo sulla piastra.

• Utilizzare pentole con fondo piano e di alto spessore (vedi Fig.14).

• Non usare mai pentole più piccole della piastra.

• Inserire corrente solo dopo aveizzato la pentola sulla piastra.

• Dopo l'uso, per una buona conservazione, la piastra deve essere trattata con i normali prodotti per le piastre elettriche reperibilli in commercio in modo che la superficie sia sempre pulita; esta operazione evita l'eventuale ossidazione (ruggine).

• Anche除去 the piastre restano calde per lungo tempo, per cui non appoggiare le mani od altri oggetti ond evitare scottature.

• Durante il funzionamento delle piastre assicurarsi che le maniglie delle pentole siano posizionate in modo corretto. Allontanare i bambini.

• Durante la cottura di cibi con olio e grasso, fácilmente infiammabili, l'utilizzatore non deve allontanarsi dall'apprecchio.

AVERTENZA: Non appena sinota una incrinatura sulla superficie delle piastre, disinserire immeditatamente l'appareccchio alla rete.

PULIZIA DELL'APPARECCHIO

Prima di effettuare qualiasi operazione di pulizia, disinserire l'apparecchio alla rete d'alimentazione elettrica e chiudere il rubinetto generale di adduzione del gas all'apparecchio.

Pulizia del piano lavoro: Periodicamente le teste brucatori, le grigie in acciaio smaltato, i coperchietti smaltati, e gli spartifiamma devono essere puliti con acqua saponata tiepida, risciacquati ed ascugati bene.

L'eventuale liquido traboccato delle pentole deve essere sempre molto per mezzo di uno straccio.

Se la manovra di aperture e chiusura di quale rubinetto è difficoltosa, non forzarlo, ma richiedere con urgenza, l'intervento dell'assistenza tecnia.

Pulizia delle parti smaltate: Per mantenere le caratteristiche delle parti smaltate è necessario pulire freuquentamente con acqua saponata. Non usare mai polveri abrasive. Evitare di lasciare sulle parti smaltate sostanze acide o alcaline (aceto, succo di limone, sale,acco di pomodoro ecc.) e di lavare quando le parti smaltate sono ancor calde.

Pulizia delle parti in acclalo inox: Pulire i particolari con acqua saponata e poi asciugarli con panno morbido. La brillantezza viene mantenuta mediante ripassatura periodica con prodotti apposti normalmente reperibili in commercio. Non usare mai polveri abrasive.

Pulizia degli spartifiamma brucitori: Essendo simplicente appoggiati, per la loro pulizia è sufficiente asportarli dai propri alimenti e lavarli con acqua saponata. Dopo averli ben asciugati e verificato che i fori non siano otturati riporli correttamente nella loro posizione.

Pulizia candele: Per evitare malfunzionamenti all'accensione, rimuovere eventuali residui di cibo dalle candele ed asciugare accuramente.

READ THE INSTRUCTION BOOKLET BEFORE INSTALLING AND USING THE APPLIANCE.

targhetta con indirizzo

P/D4

Cod. 310135
