Type de produit	Table de cuisson à induction encastrable
Marque	Brico Dépôt
Modèle	343596
Dimensions de la table (L x P)	590 x 520 mm
Dimensions de découpe (L x P)	560 x 490 mm
Alimentation électrique	230 V ~ 50/60 Hz (monophasé) ou 400 V ~ 50/60 Hz (biphasé)
Puissance totale	7100 W
Nombre de foyers	4
Foyers et puissances	Avant gauche : 190 mm, 1400 W (Booster 2000 W) Arrière gauche : 170 mm, 1400 W Arrière droit : 210 mm, 2300 W (Booster 3000 W) Avant droit : 155 mm, 1400 W
Fonctions principales	Booster, Minuterie (0-99 min), Bridge (fusion 2 foyers gauche), Détection de récipient, Verrouillage du bandeau
Type de commande	Touches sensitives
Affichage	Digital avec symboles (0-9, P, H, L, U, E, Bridge)
Matériau de la surface	Vitrocéramique
Ventilation	Automatique, deux vitesses
Indicateur de chaleur résiduelle	Oui (symbole H)
Sécurité enfants	Verrouillage du bandeau (sauf touche Marche/Arrêt)
Entretien et nettoyage	Nettoyer avec eau savonneuse ou produit spécial vitrocéramique ; ne pas utiliser de vapeur, d'abrasifs ni d'objets tranchants
Garantie	2 ans
Service après-vente	Contacter le 02 32 19 06 38
Pays de fabrication	France

FOIRE AUX QUESTIONS - 343596 BRICO DEPOT

Quelle est la puissance totale de la table de cuisson ?

La puissance totale est de 7100 W.

Quels types de casseroles sont compatibles avec l'induction ?

Les casseroles en acier, acier émaillé, fonte, ou inox à fond ferromagnétique sont compatibles. Ne pas utiliser de cuivre, aluminium, verre, céramique ou inox non ferromagnétique.

Comment utiliser la fonction Booster ?

Sélectionnez la zone de cuisson, puis appuyez sur [+] jusqu'à [P]. La puissance maximale est active pendant 5 minutes. Attention, cela peut réduire la puissance d'une autre zone.

Que signifie le symbole [L] sur l'afficheur ?

Le symbole [L] indique que le bandeau de commande est verrouillé. Référez-vous au chapitre Verrouillage du bandeau pour déverrouiller.

Comment nettoyer la table vitrocéramique ?

Utilisez un chiffon humide avec de l'eau savonneuse ou un produit spécial vitrocéramique. Ne pas utiliser de vapeur, d'éponges abrasives ni de couteaux. Essuyez immédiatement le sucre ou les aliments sucrés.

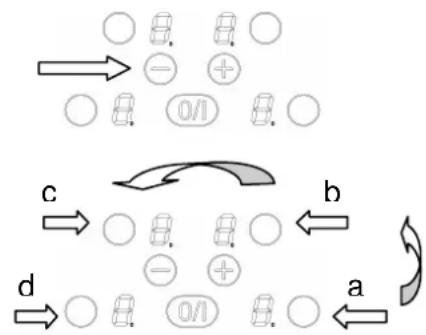

Que faire si le symbole [E4] s'affiche ?

Débranchez la table, remettez le fusible, puis suivez la procédure de reconfiguration décrite dans la notice : appuyez sur [-] et les touches sélection dans l'ordre inverse des aiguilles d'une montre.

La table de cuisson ne s'allume pas. Que vérifier ?

Vérifiez que l'alimentation est branchée, le fusible n'a pas sauté, le verrouillage n'est pas activé, et les touches sensitives ne sont pas couvertes d'eau ou de graisse.

Puis-je installer la table au-dessus d'un lave-vaisselle ?

Non, il est déconseillé car la vapeur peut détériorer l'électronique. Ne pas installer non plus au-dessus d'un four non ventilé.

Quelle est la distance de sécurité entre la table et la hotte ?

Respectez les instructions du fabricant de la hotte. En l'absence d'instructions, une distance minimale de 760 mm est requise.

Comment activer la fonction Bridge ?

Appuyez sur les deux touches des zones de gauche simultanément pour les combiner. Le réglage se fait avec les touches [+]/[-]. La fonction Booster n'est pas compatible avec Bridge.

MODE D'EMPLOI 343596 BRICO DEPOT

Table de cuisson Induction

Technologie Eco

343596

Notice d'utilisation

Fabrique en

FRANCE

Nous vous remercions de la confiance que vous nous avons accordée en choisisant notre table de cuisson vitrocéramique à induction.

Afin de bien connaître cet apparéil, nous vous recommendons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SECURITE 5

PRECAUTIONS AVANT UTILISATION EN CUISSON 5
UTILISATION DE L'APPAREIL 5
PRECAUTIONS POUR NE PAS DETERIOR L'APPAREIL 6
PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 6
AUTRES PROTECTIONS 6

DESCRIPTION DE L'APPAREIL 7

CHARACTERISTIQUES TECHNIQUES 7
BANDEAU DE COMMANDE 7

UTILISATION DE L'APPAREIL 7

TOUCHES SENSITIVES 7
AFFICHAGE 8
VENTILATION 8

MISE EN ROUTE ET Gestion DE L'APPAREIL 8

AVANT LA PREMIÈRE UTILISATION 8
PRINCIPLE DE L'INDUCTION 8
MISE EN ROUTE 9
INDICATEUR DE CHALEUR RESIDUELLE 9
FONCTION BOOSTER 9
FONCTION MINUTERIE 10
FONCTIONBRIDGE 11
DETECTION DE RECIPIENT 11
VERROILLAGE DU BANDEAU DE COMMANDE 11

CONSEILS DE CUISSON 12

QUALITE DES CASSEROLES 12
DIMENSION DES CASSEROLES 12
EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 13

QUE FAIRE EN CAS DE PROBLEME 13

ENTRETIEN ET NETTOYAGE 16

PROTECTION DE L'ENVIRONMENTNEL 16

INSTRUCTIONS D'INSTALLATION 17

CONNEXION ELECTRIQUE 18

GARANTIE 20

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agrees. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habitual (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccardé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique n'utilise pas de rallonge.
• L'appareil ne doit pas etre utilise au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'ordinateil

• Coupe toujours les foyeres après utilisation.
• Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximé immediate de l'appareil en fonction.
• Ne placez aucun objet métallique autre que les reçipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériel de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l' apparéil par une personne chargée de leur sécurité.
• Les enfants doivent être informés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas été placés la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abimées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne hourtez pas les bords de la vitre avec les cassetoles.
  Sassurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
• Eviter que le sucre, les matieres synthetiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: Etendre l'appareil et enlevez-les immeditatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de recipients chauds au dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir place sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.
• Ne pas utiliser avec un adaptateur pour plaque à induction ou disque reliais.
• Dans le cas d'une utilisation d'un teppan yaki / plaque à griller en fonte, retirer celle-ci immédiatement après utilisation et laisser refroidir sur un dessous de plat. Ne pas laisser refroidir le teppan yaki / plaque à griller en fonte sur la table de cuisson après extinction de celle-ci.

Précautions en cas de défaillance de l'ordinateil

• Si un defaulted est constaté, il faut déclencher l'appareil et couper la ligne d'alimentation électrique.
• En cas de férule ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.
• ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le recipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du médecin.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils poursaient fondre sur des foyers encore chauds.

L'UTILISATION DE CASSEROLES NON ADAPTÉES, OU D'ACCESSOIRES AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON INDUCTIVES ENTRAIÈNE UNE RUPTURE DE LA GARANTIE. LE FABRICANT NE SAURAIT ÉTRE TENU POUR RESPONSABLE DES DÉTERIORATIONS DE LA TABLE OU DE SON ENVIRONNEMENT.

\section*{Caracteristiques techniques}

Type	Puisance totale	Position du foyer	Diamètre	Puisance Nominale*	Puisance Booster*	Détection mini
343596	7100W	Avant gauche	190 mm	1400W	2000W	110 mm
		Arrière gauche	170 mm	1400W	-	100 mm
		Arrière droit	210 mm	2300W	3000W	130 mm
		Avant droit	155 mm	1400W	-	100 mm

• la puissance peut varier en fonction des dimensions et des matériaux des casseroles.

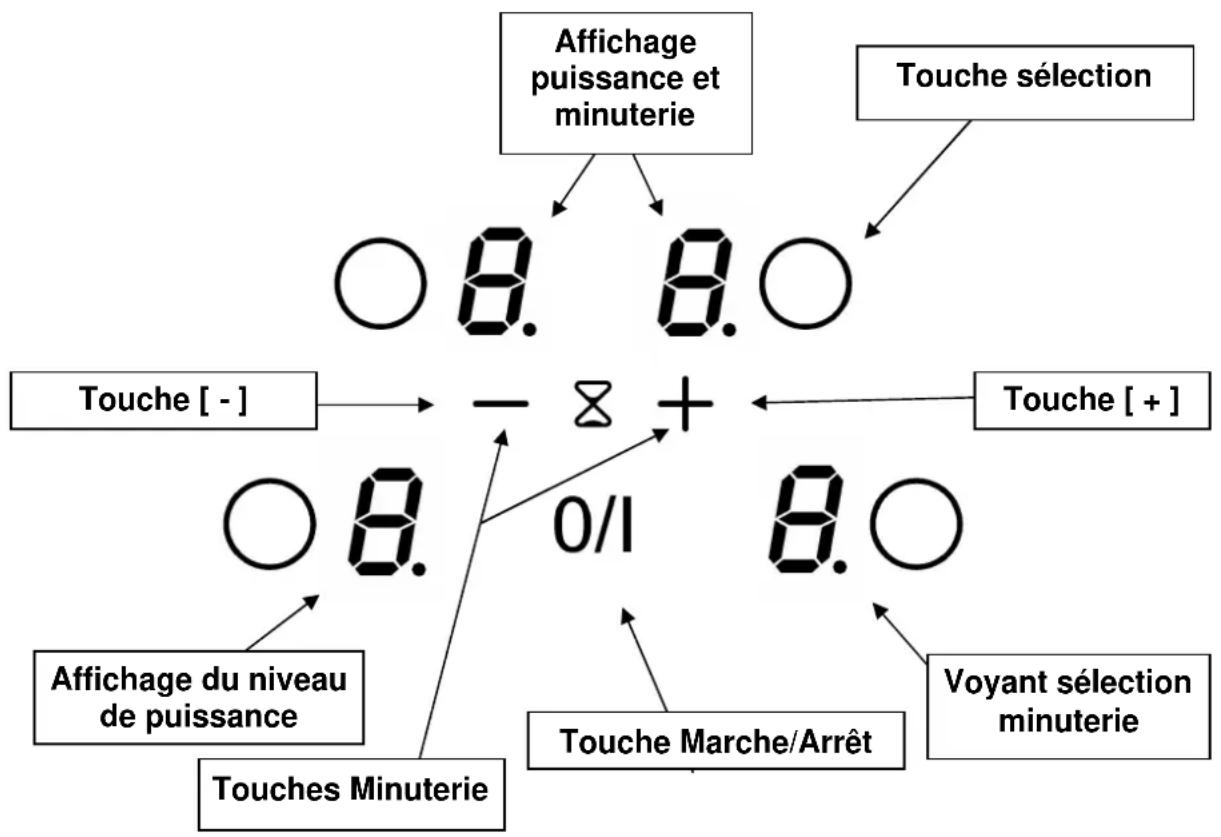

Bandeau de commande

UTILISATION DE L'APPAREIL

Touchesensitive

Viete apparieil est equipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale n'appuyez que sur une seule touche à la fois.

Affichage

Affichage Designation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cuisson

Détection de casserole Récipient manquant ou inapproprié

E Message d'erreur Dedefaut de circuitélectronique

H Chaleur résiduelle La zone de cuisson est chaude

L Verrouillage La table est sécurisée

P Booster Fonction Booster est activée

Bridge 2 zones de cuisson sont combinées.

Ventilation

Le ventilateur de refroidissement a un fonctionnement entierement automatique. Il se met en route à petite vitesse des que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement des que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

Nettoyez vous appeareil avec un chiffon humide, puis sechez-le. N'utilise pas de détermagent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ electromagnetique variable qui, à son tour produit des courants induits dans le fond ferromagnetique du recipient. Il en résultat un échauffement du recipient place sur la zone de chauffe.

Bien entendu le écipient doit être adapté :

• Sont recommandés tous les recipients métalliques ferromagnétiques (à vérifier eventuelsment avec un petit aimant) tels que: cocotte en fonte, poèle en fer noir, casseroles métalliques émailées, en inox à semelle ferromagnétique...
• Sont exclus les reçipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du recipient utilisé.

Avec un diamètre trop petit, le recipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le recipient n'est pas adapté à la table de cuisson le symbole ( ) reste affché.

Mise en route

Vou des ce d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrête la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [0/1]	[0]
Arrêté	appuyer sur [0/1]	aucun ou [H]

• Enclencher / arrête une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche	[0]
	sélection de la zone
Augmenter	appuyer sur [+]	[1] jusqu'à [9]
Diminuer	appuyer sur [-]	[9] jusqu'à [1]
Arrêté	appuyer sur [-]	[0] ou [H]

Si aucun réglage n'est fait en moins de 20 secondes l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger. Tant que les temoins de chaleur residuelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brulure et d'incendie!

Fonction booster

La fonction booster [P] octroi un renforcement de puissance à la zone de cuisson sélectionnée.

Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevé.

Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.

• Enclencher / arrêtier la fonction booster :

Action	Bandeau de commande
Sélectionner	appuyer sur la touche [0] sélection de la zone
Augmenter	appuyer sur [+] [1] jusqu'à [9]
Enclencher le booster	appuyer sur [+] [P
Stopper le booster	appuyer sur [-] [9]

Afficheur

Gestion de la puissance maximale :

L'ensemble de la table de cuisson est doté d'une puissance maximale. Lorsque la fonction booster est activée, et pour ne pas excéder cette puissance maximale, la commandelectronique réduit automatiquement le niveau de cuisson d'une autre zone de chauffe.

Durant quelques secondes, l'afficheur de cette zone de cuisson en clignotant [ 9 ] puis affiche le niveau de cuisson maximum possible :

Zone de cuisson selectionnee Autre zone de cuisson (par ex.: cuisson de niveau 9)

[P] est affché [9] passes à [7] suivant le type de foyer

Fonction minuterie

La minuterie peut être affectée simultanément aux 4 foyer de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.

- Réglage ou modification de la durée de cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner	Appuyer sur la touche	afficheur allumé
	sélection de la zone
Augmenter	Appuyer sur [+] ou [-]	[1] ... [9][P]
Sélectionner « Minuterie »	Appuyer simultanément [00]
sur [+] et [+]
Diminuer la durée	Appuyer sur [-]	[30] passes à
	29,28,27,...
Augmenter la durée	Appuyer sur [+]	[00] passes à
01,02,03...
Après quelques secondes levoyant de contrôle passée de « clignotement » à « fixe ». La durée est sélectionnée et le décompte démarre.

· Arrête la fonction minuterie cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyer sur la touche		L'afficheur de la zone s'allume
	s'élection de la zone
Sélectionner « Minuterie »	Appuyer sur simultanément	Temps restant
	sur [ - ] et [ + ]
Désactiver « Minuterie »	Appuyer sur [ - ]	Passe à [00]
	puis s'éteint
Lorsque plusieurs minutes sont activées, il suffit de repêter l'opération.

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélection est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

· Minuterie utiliseh hors cuisson :

Action Bandeau de commande Afficheur

Activer la table de cuisson	Appuyer sur [0/1]	Voyants de zone allumes
Sélectionner « Minuterie »	Appuyer sur simultanément	[00]
	sur [-] et [+]
Diminuer la durée	Appuyer sur [-]	[00] passée à 30,29,...
Augmenter la durée	Appuyer sur [+]	[00] passée à 01,02,...
Après 20 secondes les afficheurs s'éteignent mais la minuterie continue.
Dés que le temps sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

Fonction Bridge

Cette fonction permet de combiner les 2 zones de gauche avec les mêmes fonctionnalités qu'une seule zone. La fonction Booster n'est pas compatible avec cette fonction.

Action Bandeau de commande Afficheur

Mis en route Appuyer sur [0/I] [0] ou [H] sur les 4 afficheurs

Activer le bridge Appuyer sur les 2 zones de gauche [0] sur la zone avant et [1] sur la zone arrête.

Augmenter le bridge Appuyer sur [+ ] [1 à 9]

Arreter le bridge Appuyer sur [-] [0] ou [H] sur les 2 zones

Détction de récipient

La détction de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparait. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le salarié est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [ ] apparait. Le [ ] disparaît lorsque le salarié est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilise, éteignez la zone de chauffe. Ne laissez pas la détction de casseroles [ ] active.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

Verrouillage:

Action Bandeau de commande Afficheur

Mise en route Appuyer sur [0/1] [0] ou [H] sur afficheurs

Verrouiller la table

[0] ou [H] sur afficheurs

Ré-appuyer sur la touche de seLECTION de la zone

Appuyer simultanement sur [-] et la touche selection de la zone avant droit [L] sur 4 afficheurs

- Déverrouillage :

Action Bandeau de commande Afficheur

Mise en route	Appuyer sur [0/1]	[L] sur afficheurs
Verrouiller la table		Appuyer simultanément sur [-] et la touche de sélection de la zone avant droit
Ré-appuyer sur [-] seul		Afficheurs éteints

[0] ou [H] sur afficheurs

Qualité des casseroles

Matériaux adaptés : acier, acier émailé, fonte, aluminium ou inox à fond ferromagnétique, Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, ceramique, porcelain

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent enaucun cas un defaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassetoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gelatine Plats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinés Légumes, poisson, produits congelés
3 à 4 Vapeur Légumes, poissons, viande
4 à 5 Eau Pommes de terre à l'eau, soupes, pâtes	Légumes frais
6 à 7 Cuire à feu doux	Viandes, foie, oeufs, saucisses	Goulasch, roulades, tripes
7 à 8 Cuire, FIRE Pommes de terre, beignets, galettes
9 Fire,	Porter à ébullition	Steaks, omelettes eau
P Fire, Porter à ébullition		Porter à ébullition des quantités importantes d'eau

QUE FAIRE EN CAS DE PROBLEME

A faire lorsque le symbole [E 4] s'affiche :

1) La table doit être reconfigurée suivant la procédure ci-dessous :

Avant de commencer la procEDURE, il faut :

S'assurer qu'il n'y ait pas de recipients sur la table à induction.

Se munir d'un récipient adapté à l'induction.

Débrancher la table du réseau électrique : enlever le fusible ou couper le disjoncteur.

Rebrancher la table au réseau électrique: remetre le fusible ou rebrancher le disjoncteur.

Démarrer la procédure en moins de 2 minutes après le branchement au réseau électrique.

Ne pas appuyer sur [O/I].

II) Annulation de la configuration existante

1) Appuyer sur [-] et rester appuyé.
2) Avec un doigt de l'autre main appuyer successivement et rapidement (en moins de 2s) sur les touches « selection »

En partirant de la zone Avant-Droite et en tournant dans le sens inverse des aiguilles d'une montre (a -> b -> c -> d).Des [ - ] apparaisent.

Un double "bip" signifie une erreur de manipulation. Dans ce cas, refaire l'opération depuis l'étape n^1 .

3) Oter les doigts des touches et ré appuyer simultanément [ - ] et le [ + ] pendant quelques secondes jusqu'à ce que les [ E ] clignotants apparaisent.
4) Attendre que les [E] deviennent fixes.
5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.

IV) Comment reconfigurer la table ?

1) Prendre un récipient ferromagnétique de diamètre 16cm minimum.
2) Sélectionner la zone de cuisson en appuyant sur la touche de la zone correspondante.
3) Poser le recipient sur la zone à configurer.
4) Attendre jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée.
5) Proceder de la même manière pour toutes les zones de cuisson qui affichent [C].
6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affché.

N'utilisez qu'un seul récipient pour effectuer la configuration.

Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.

• si l'affichage [ E 4 ] persiste appelez le Service A prioris-ventes.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• vérifie si le verrouillage n'est pas activé
• les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [U] s'affiche :

• il n'y a pas de casserole sur la zone de cuisson
• le récipient utilisé n'est pas compatible avec l'induction
• le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson

Le symbol [E] s'affiche :

• débranchez et rebranchez la table de cuisson
• appelez le Service Apres-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

• le déclenchement de sécurité à fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublié de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
• une des casseroles est vide et son fond a surchauffé
• la table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• ce n'est pas un defaulted, le ventilateur continue de protégger l'électronique de l'appareil
• la soufflerie s'arrête automatiquement

Le symbole [L] s'affiche :

• se référer au chapitre verrouillage du bandeau de commande.

Le symbole [T] s'affiche:

• Se référer au chapitre "Bridge".

Le symbole [ou [Er03] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparaît une fois les touches libérées ou nettoyées.

Le symbole [E2] ou [EH] s'affiche :

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [E3] s'affiche :

• La casserole n'est pas adaptée, changez de casserole.

Le symbole [E6] s'affiche :

• Réseau électrique défectueux. Contrôlez la fréquence et la tension du réseau électrique.

Le symbole [E8] s'affiche :

L'entrée d'air du ventilateur est obstruée, libreze-la.

Le symbole [EC] s'affiche :

• Erreur de configuration. Configurer à nouveau la table, en se référant au chapitre « Le symbole [E 4] s'affiche »

Si un des symboles ci-dessus persiste, appelez le SAV.

Pour nettoyer il fautmettre l'appareil hors fonctionnement. Laissez refroidir l'appareil,car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionné de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez enaucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourrait endommager l'appareil.
• Sèchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

PROTECTION DE L'ENVIRONNEMENT

• les matériaux d'emballage sont écologiques et recyclables
• les apparciels électroniques sont composés de matérielaux recyclables et parfois de matérieliaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la

sécurities de l'appareil.

• ne jetez enaucun casvoire appareil avec les déchets menagers
• faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit etre effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Dimension de la vente	Dimension de découpe
590 x 520 mm	560 x 490 mm

La distance entre la table de cuisson et le mur doit etre au minimum de 50mm.
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se couver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100^)
- Les baguettes de bord murales doivent être thermo résistantes
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
- N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaisselle
- Garantir entre le fond du caisson de l'appareil un espace de 20~mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistant à la chaleur
- L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
• La protection contre les pieces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet apparéil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assure.
• Le circuitélectrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent être incorpore à l'installation fixe conformément aux règlementations de l'installation.
  Le cable d'alimentation doit etre placed de sorte a ce qu'il ne touche pas de parties chaudes de la table de cuisson

Attention!

Cet apparéil n'est concu que pour une alimentation en 230V 50 / 60Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boitier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau Raccordement Diamètre câble Câble Calibre de protection
230V~ 50/60Hz	1 Phase + N 3	x 2.5 mm² H 05 V	V - F	25 A*
			H 05 RR - F
400V~ 50/60Hz	2 Phases + N	4 x 1.5 mm² H	05 VV - F	16 A*
			H 05 RR - F

• calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6/1990

Branchement de la table:

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pointets en laiton situés dans le boitier de branchement.

Monophasé 230V~1P+N:

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L au plot 1 ou 2.

Biphasé 400V~2P+N:

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! Un dévissage plus que nécessaire des vis du boitier de raccordement risque de déteriorer ce dernier, les vis tourneraient alors dans le vide.

Veillez ensuite à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

Ce produit bénéficiaie d'une garantie de 2 ans. La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour etre pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit etre complat avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas les dommages provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclues de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pieces de rechange non d'origine, au demontage ou à la modification de l'appareil.

Fabrique en FRANCE

Distribué par BRICODEPOT

30-32 rue de la Tourelle

91310 Longpont-sur-Orge

FRANCE

Contact SAV:appelezle0232190638
