343377 - Cuisinière BRICO DEPOT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson vitrocéramique à induction encastrable
Marque	Brico Dépôt
Modèle	343377
Dimensions de l'appareil	520 x 590 mm
Dimensions de découpe	490 x 560 mm
Nombre de foyers	3
Puissance totale	5200 W
Puissance foyer avant gauche	1800 W (diamètre 180 mm)
Puissance foyer arrière gauche	1200 W (diamètre 145 mm)
Puissance foyer droit (zone concentrique)	2200 / 1000 W (diamètre 210 / 135 mm)
Tension d'alimentation	230 V~ 1P+N ou 400 V~ 2P+N, 50/60 Hz
Type de commande	Touches sensitives
Verrouillage enfant	Oui, verrouillage du bandeau de commande
Indicateur de chaleur résiduelle	Oui, affichage [H]
Sécurité anti-débordement	Oui, affichage ER03 si touches recouvertes
Double zone concentrique	Oui, sur foyer droit
Arrêt automatique de sécurité	Oui
Entretien et nettoyage	Chiffon humide et détergent doux, pas de produits abrasifs
Garantie	2 ans
Classe de protection	Y

FOIRE AUX QUESTIONS - 343377 BRICO DEPOT

Comment activer la double zone du foyer droit ?

Sélectionnez la zone droite en appuyant sur [+] puis appuyez sur la touche [◎] pour passer de la zone réduite à la zone étendue. Le voyant s'allume pour indiquer la zone étendue. Pour revenir à la zone réduite, appuyez à nouveau sur [◎].

Comment verrouiller le bandeau de commande ?

Allumez la table en appuyant sur [0/1]. Ensuite, appuyez simultanément sur [-] et [+] de la zone arrière gauche. L'afficheur principal indique [L]. Pour déverrouiller, allumez la table et dans les 5 secondes, appuyez à nouveau sur [-] et [+] de la zone arrière gauche. Les afficheurs reviennent à [0].

Que signifie l'affichage [E] ?

L'affichage [E] indique une défaillance électronique. Contactez le service après-vente agréé pour une réparation.

Que signifie [H] sur l'afficheur ?

[H] signifie chaleur résiduelle : la zone de cuisson est encore chaude. Ne la touchez pas et ne posez pas d'objets sensibles à la chaleur jusqu'à ce que le symbole disparaisse.

Comment nettoyer la table de cuisson ?

Laissez refroidir l'appareil, puis nettoyez avec un chiffon humide additionné de liquide vaisselle ou d'un produit spécial pour vitrocéramique. N'utilisez jamais d'éponges abrasives, de grattoirs métalliques ou de produits à vapeur.

Pourquoi la table ne s'allume-t-elle pas ?

Vérifiez que l'appareil est correctement branché et que le fusible de protection n'a pas sauté. Assurez-vous que les touches sensitives ne sont pas recouvertes d'eau, de graisse ou d'un objet.

Comment fonctionne la sécurité anti-débordement ?

Si un liquide ou un objet recouvre les touches de commande pendant plus de 10 secondes, l'appareil affiche ER03 et s'éteint automatiquement. Nettoyez les touches pour rétablir le fonctionnement.

Puis-je utiliser des casseroles en aluminium ou en matière synthétique ?

Non, ces matériaux peuvent fondre sur les foyers chauds et endommager la table. Utilisez uniquement des ustensiles adaptés à l'induction (fond magnétique).

Quels niveaux de puissance utiliser pour la cuisson ?

La notice fournit un guide : 1-2 pour fondre et réchauffer, 2-3 pour gonfler et décongeler, 3-4 pour la vapeur, 4-5 pour l'eau, 6-7 pour cuire à feu doux, 7-8 pour frire, 9 pour porter à ébullition. Les valeurs sont indicatives.

Où trouver le numéro de série pour la garantie ?

Le numéro de série se trouve au dos de l'appareil. Il est nécessaire pour toute demande de garantie, accompagné de la preuve d'achat.

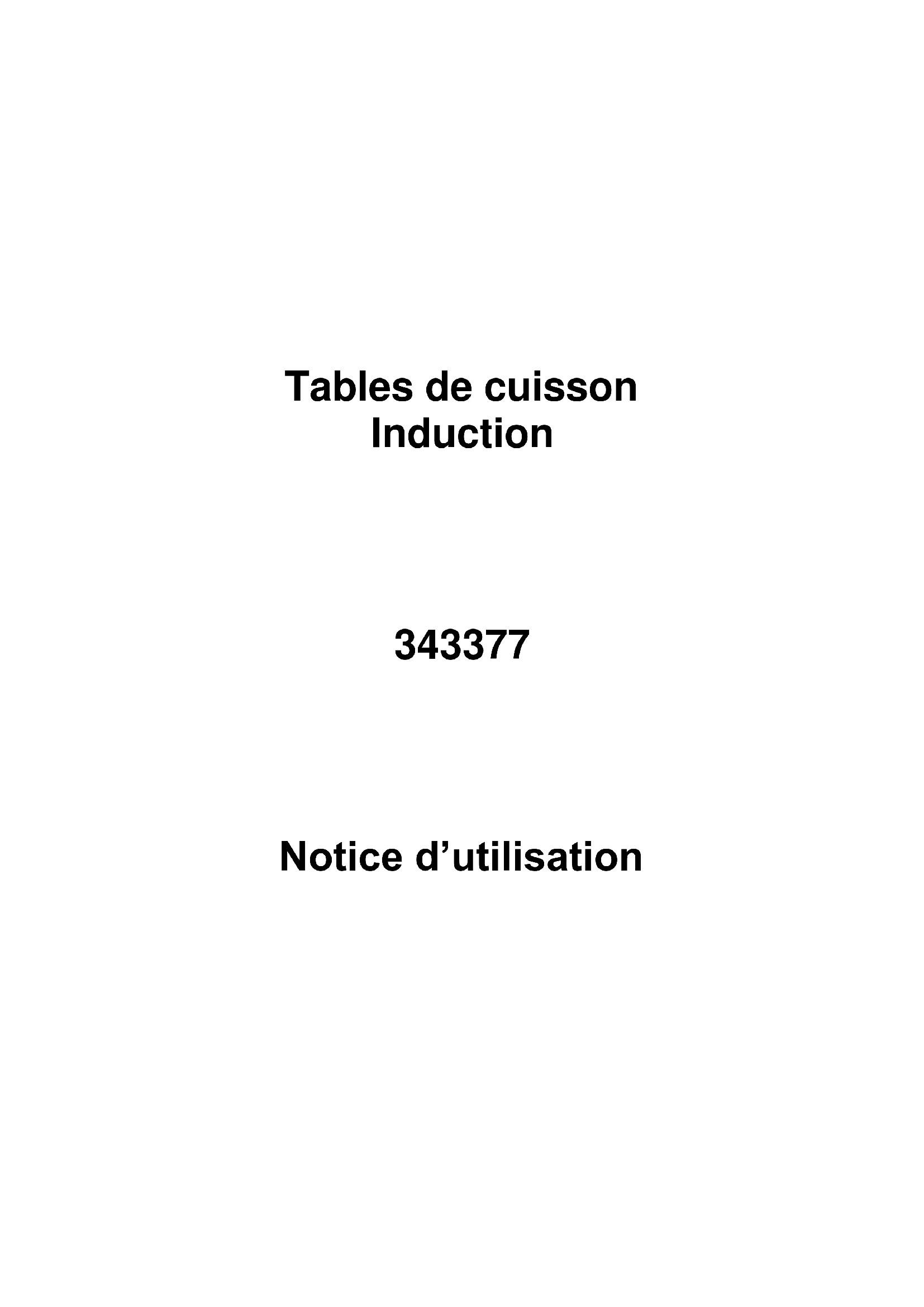

MODE D'EMPLOI 343377 BRICO DEPOT

Tables de cuisson Induction

343377

Notice d'utilisation

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SÉCURITÉ 4

PRÉCAUTIONS AVANT UTILISATION EN CUISSON 4 UTILISATION DE L'APPAREIL 4 PRÉCAUTIONS EN CAS DE DÉFAILLANCE DE L'APPAREIL 5 AUTRES PROTECTIONS 5 SÉCURITÉ ANTI-DÉBORDEMENT 5

DESCRIPTION DE L'APPAREIL 6

CARACTÉRISTIQUES TECHNIQUES 6 BANDEAU DE COMMANDE 6

UTILISATION DE L'APPAREIL 6

TOUCHES SENSITIVES 6 AFFICHAGE 6

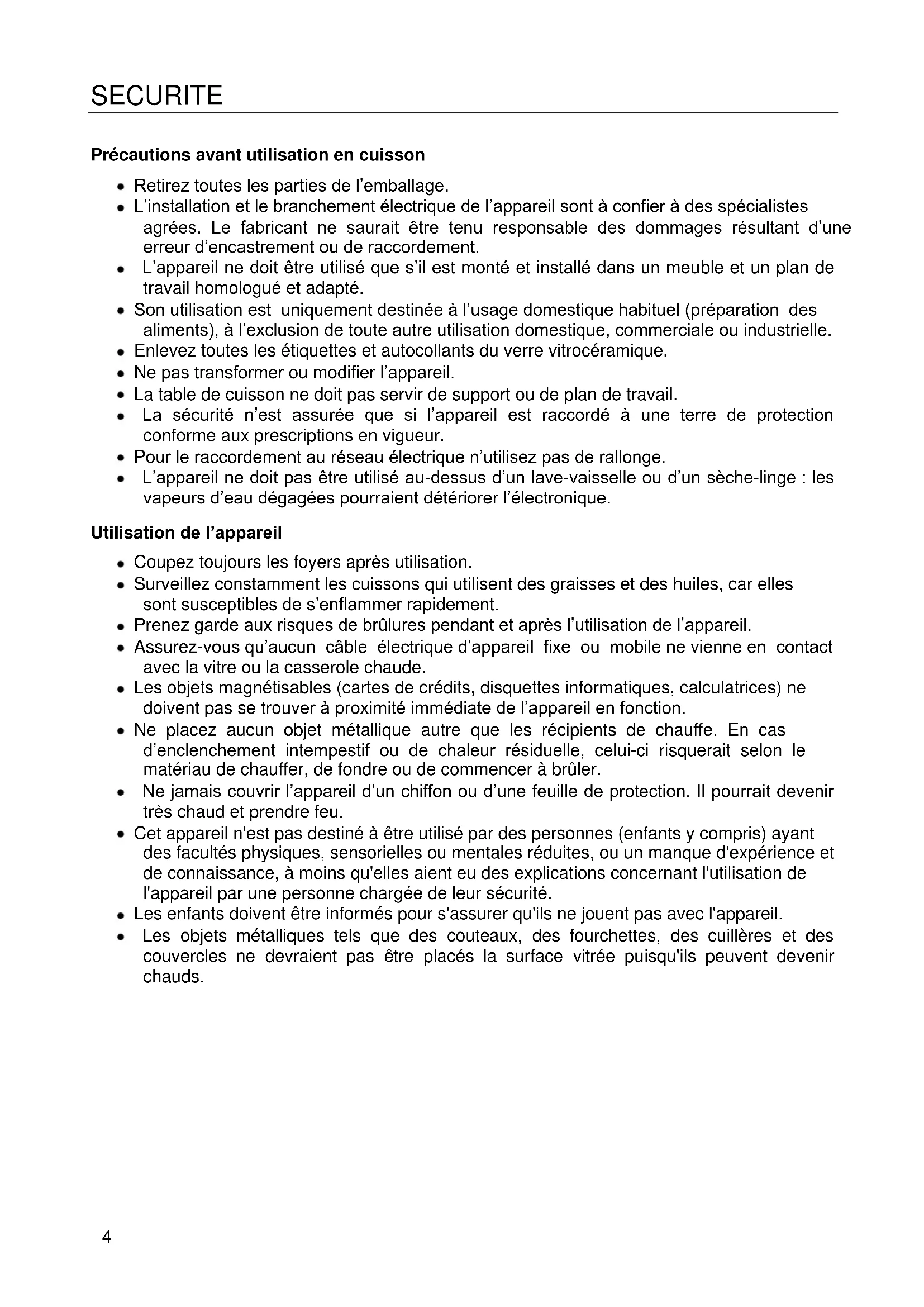

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement. L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants de la surface vitrocéramique.
• Ne transformez pas et ne modifiez pas l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique, n'utilisez pas de rallonge. L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'appareil

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonctionnement.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériau, de chauffer, de fondre ou de commencer à brûler.
• Ne couvrez jamais l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas endommager l'appareil

• Les casseroles à semelles brutes (fonte non émaillée, etc.) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles. Assurez-vous que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut éteindre l'appareil et couper la ligne d'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

Sécurité anti-débordement

• Si un débordement ou un objet quelconque recouvre les touches de commande pendant plus de 10 s, alors s'affiche ER03 qui disparaît lorsque les touches sont libérées ou nettoyées.

Caractéristiques techniques

Type	Puisance totale	Position du foyer	Puisance Nominale	Diamètre
3 foyers	5200W	Avant Gauche	1800W	180 mm
		Arrière Gauche	1200W	145 mm
		Droit	2200/1000W	210/135 mm

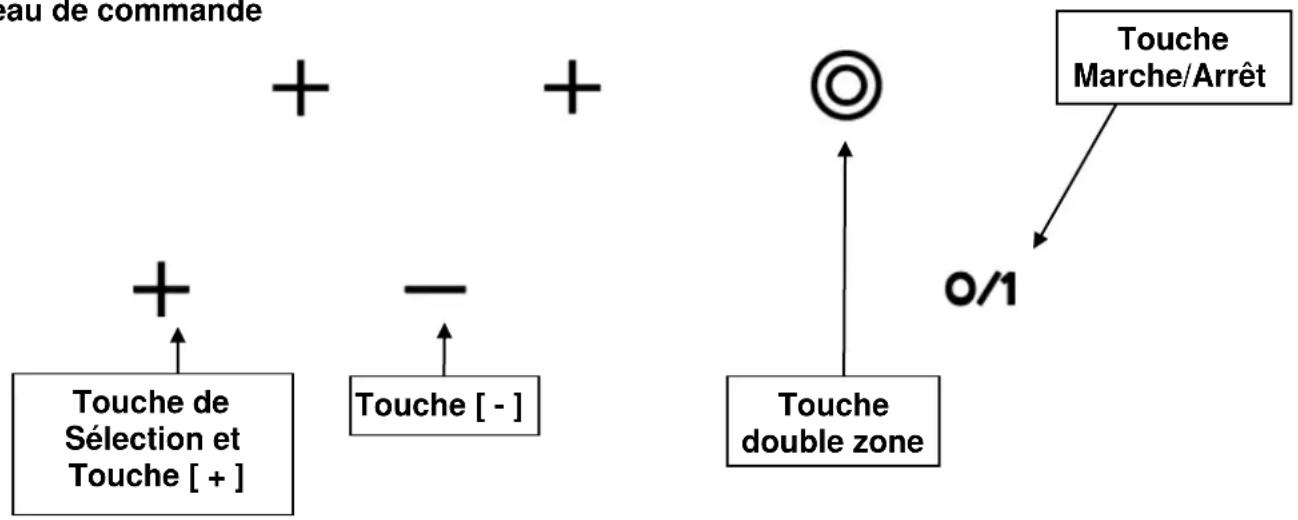

Bandeau de commande

UTILISATION DE L'APPAREIL

Touches sensitives

Cet appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage Désignation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cuisson

E Message d'erreur Défaut de circuit électronique

H Chaleur résiduelle : la zone de cuisson est chaude.

L Verrouillage : la table est sécurisée.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [0/1]	3 x [0]
Arrêté	appuyer sur [0/1]	aucun ou [H]

• Enclencher / arrêter une zone de chauffe :

Action Bandeau de commande Afficheur

Sélectionner la zone appuyer sur [+] afficheur allumé

Augmenter appuyer sur [+]

Diminuer appuyer sur [-]

Arrêter appuyer simultanément sur [+] et [-] [0] ou [H] ou appuyer sur [-] [0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger. Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Double zone concentrique

La zone droite est extensible afin de mieux adapter la surface de cuisson au fond de la casserole.

• Diminution et extension de zone :

Action Bandeau de commande Afficheur

Sélectionner la zone	Appuyer sur [+]	[0]
Diminuer la surface	Appuyer sur [ ]	Voyant éteint
Augmenter le diamètre	Appuyer sur [◎]

Voyant allumé

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de le tableau de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

• Verrouillage :

Action Bandeau de commande Afficheur

Enclencher appuyer sur [0/1] 3x[L]

Verrouiller la table appuyer ensemble sur [-] et [+]

de la zone arrête gauche pas de changement

Ré appuyer sur [ + ] 3× [L]

Déverrouillage :

Action Bandeau de commande Afficheur

Enclencher appuyer sur [0/I] 3x[L]

Dans les 5 secondes après la mise en route :

Déverrouiller la table : appuyer ensemble sur [-] et [+]

de la zone arrière gauche 3× [0]

Réappuyer sur [-] les afficheurs

dont éteints

CONSEILS DE CUISSON

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie,œufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, Fire	Pommes de terre, beignets, galettes
9	FIRE,Porter à ébullition	Steaks, omeletteseau

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté ; les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [E] s'affiche :

• appelez le Service Après-vente

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• le déclenchement de sécurité a fonctionné
• Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe.
• Il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes.

Le symbole [L] s'affiche :

• Se référer au chapitre verrouillage du bandeau de commande.

ENTRETIEN ET NETTOYAGE

Pour nettoyer, il faut mettre l'appareil hors fonctionnement. Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

PROTECTION DE L'ENVIRONNEMENT

• Les matériaux d'emballage sont écologiques et recyclables.
• Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Dimension de la vente	Dimension de découpe
520 x 590 mm	490 x 560 mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50 mm.
• Les baguettes de bord murales doivent être thermorésistantes.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C). N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale.
• Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimale de 760 mm.
• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.

Attention !

Cet appareil n'est conçu que pour un réseau 230 V ~ 50/60 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phase + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6/1990

Branchement de la table :

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pontets en laiton situés dans le boîtier de connexion.

Monophasé 230V~1P+N :

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L sur le plot 1 ou le plot 2.

Biphasé 400V~2P+N :

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention ! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

Ce produit bénéficie d'une garantie de 2 ans à partir de la date de fabrication (cf. numéro de série situé au dos de l'appareil). La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complet avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas les détériorations provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non-respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclus de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pièces de rechange non d'origine, au démontage ou à la modification de l'appareil.

Relations avec la garantie légale :

Indépendamment de la garantie ainsi consentie, Brico Dépôt reste tenue des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil.

Fabriqué en France. Distribué par BRICODEPOT, 30-32 rue de la Tourelle, 91310 Longpont-sur-Orge, FRANCE

N° SAV : 0232190638
