Type de produit	Table de cuisson à induction encastrable
Marque	Brico Dépôt
Modèle	343563
Nombre de foyers	4
Puissance totale	7100 W
Diamètres des foyers	Avant gauche : 190 mm, Arrière gauche : 170 mm, Arrière droit : 210 mm, Avant droit : 155 mm
Puissance nominale par foyer	Avant gauche : 1400 W, Arrière gauche : 1400 W, Arrière droit : 2300 W, Avant droit : 1400 W
Puissance Booster	Avant gauche : 2000 W, Arrière droit : 3000 W
Alimentation	230 V ~ monophasé ou 400 V ~ biphasé, 50/60 Hz
Dimensions de l'appareil	590 x 520 mm
Dimensions de découpe	560 x 490 mm
Fonctions principales	Booster, Minuterie, Détection de récipient, Verrouillage du bandeau, Indicateur de chaleur résiduelle
Entretien et nettoyage	Nettoyer avec eau et produit vaisselle, ne pas utiliser de produits abrasifs, enlever immédiatement le sucre
Sécurité	Arrêt automatique, verrouillage des touches, détection de casserole, protection contre surchauffe
Garantie	2 ans
Pays de fabrication	France

FOIRE AUX QUESTIONS - 343563 BRICO DEPOT

Comment allumer la table de cuisson ?

Appuyez sur la touche [0/1] pour allumer la table. Ensuite, sélectionnez la zone de cuisson souhaitée en appuyant sur la touche correspondante, puis réglez la puissance avec les touches [+] et [-].

Comment utiliser la fonction Booster ?

Sélectionnez la zone de cuisson, appuyez sur [+] jusqu'à [9], puis appuyez à nouveau sur [+] pour activer le Booster. L'afficheur montre [P]. Le Booster dure 5 minutes. Pour l'arrêter, appuyez sur [-] jusqu'à [9].

Comment régler la minuterie ?

Sélectionnez une zone de cuisson, réglez la puissance, puis appuyez simultanément sur [-] et [+] pour afficher [00]. Utilisez [+] ou [-] pour régler le temps (0 à 99 minutes). Après quelques secondes, le décompte commence. En fin de cuisson, [00] clignote et un signal sonore retentit.

Que signifie le symbole U sur l'affichage ?

Le symbole [U] indique qu'aucun récipient n'est détecté sur la zone de cuisson ou que le récipient n'est pas compatible avec l'induction (par exemple, cuivre, aluminium, verre). Placez une casserole adaptée (acier, fonte, inox ferromagnétique) pour que le symbole disparaisse.

Que signifie le symbole L sur l'affichage ?

Le symbole [L] indique que le bandeau de commande est verrouillé. Seule la touche [0/1] fonctionne. Pour déverrouiller, appuyez simultanément sur [-] et la touche de sélection de la zone avant droit, puis appuyez à nouveau sur [-].

Comment verrouiller le bandeau de commande ?

Allumez la table avec [0/1], puis appuyez simultanément sur [-] et la touche de sélection de la zone avant droit. Les afficheurs montrent [L]. Le bandeau est verrouillé, sauf la touche marche/arrêt.

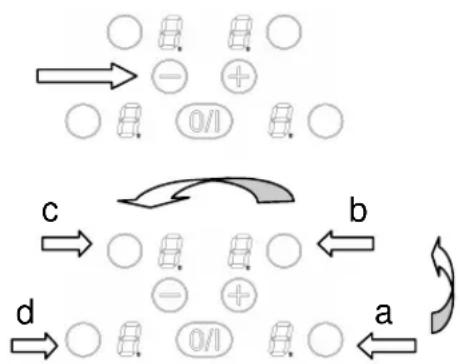

Que faire si le code E4 s'affiche ?

Le code [E4] nécessite une reconfiguration de la table. Débranchez la table, puis rebranchez-la. En moins de 2 minutes, maintenez [-] enfoncé et appuyez rapidement sur les touches de sélection dans le sens inverse des aiguilles d'une montre. Suivez la procédure de configuration avec un récipient adapté de diamètre ≥ 16 cm. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la table de cuisson ?

Éteignez l'appareil et laissez refroidir. Nettoyez avec un chiffon humide et un peu de produit vaisselle. N'utilisez pas de produits abrasifs, de tampons à récurer ou d'appareils à vapeur. Enlevez immédiatement le sucre ou les aliments sucrés pour éviter d'endommager la vitrocéramique.

Quels types de casseroles utiliser sur une table à induction ?

Utilisez des récipients en acier, fonte, acier émaillé ou inox à fond ferromagnétique. Vérifiez la compatibilité avec un aimant : il doit rester collé au fond. Évitez le cuivre, l'aluminium, le verre, la céramique et l'inox non ferromagnétique.

Que faire si la table ne s'allume pas ?

Vérifiez que la table est correctement branchée et que le fusible/disjoncteur n'a pas sauté. Assurez-vous que le verrouillage n'est pas activé (symbole [L]). Nettoyez les touches sensitives si elles sont couvertes d'eau ou de graisse. Si rien ne fonctionne, contactez le service après-vente.

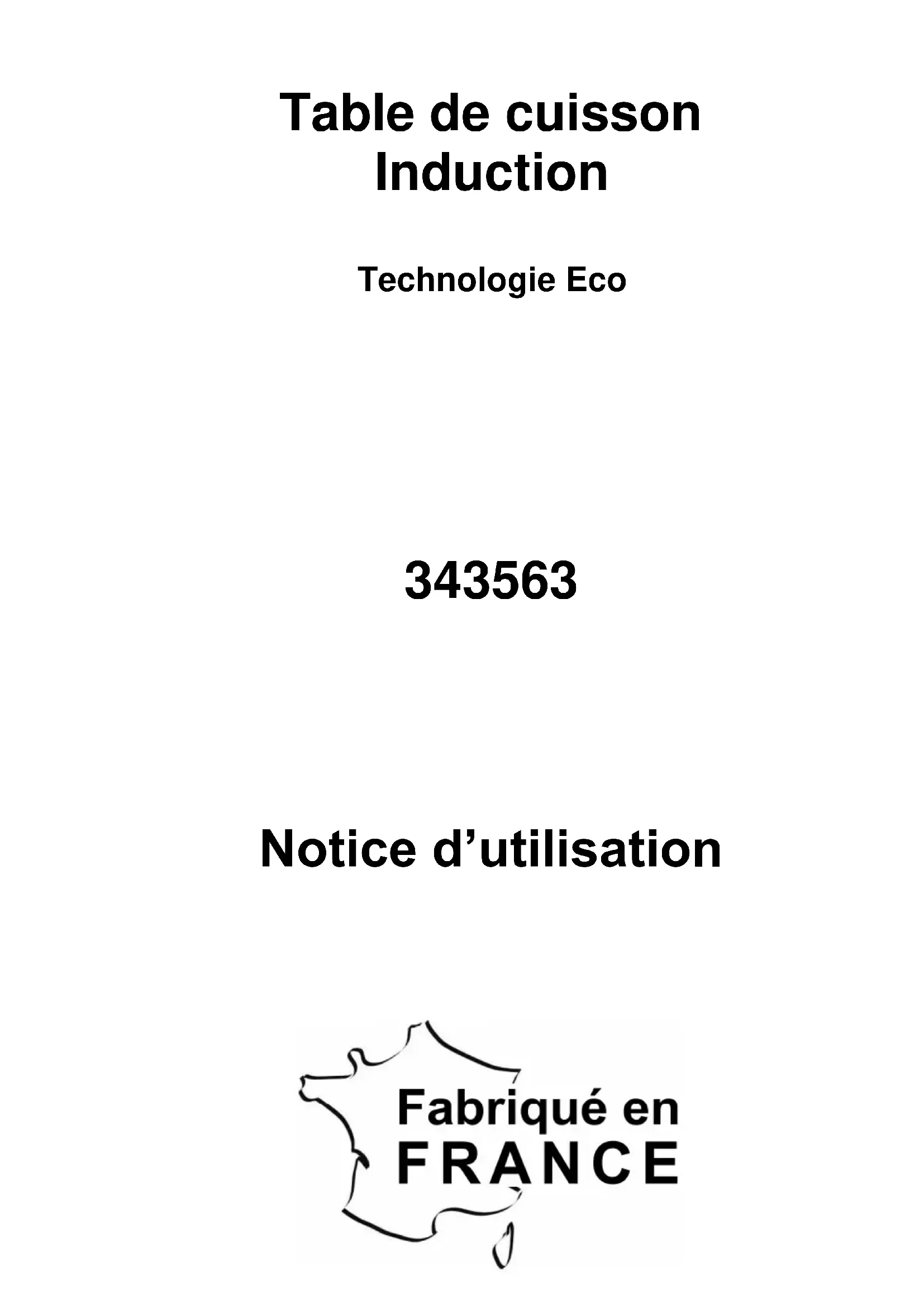

MODE D'EMPLOI 343563 BRICO DEPOT

Table de cuisson Induction

Technologie Eco

343563

Notice d'utilisation

Nous vous remercions de la confiance que vous nous avons accordée enCHOISnant notre table de cuisson vitroceramique a induction.

Afin de bien connaître cet apparéil, nous vous recommandons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SECURITE 4

PRECAUTIONS AVANT UTILISATION EN CUISSON 4
UTILISATION DE L'APPAREIL 4
PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 5
PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 5
AUTRES PROTECTIONS 5

DESCRIPTION DE L'APPAREIL 6

CHARACTERISTIQUES TECHNIQUES 6
BANDEAU DE COMMANDE 6

UTILISATION DE L'APPAREIL 6

TOUCHES SENSITIVES 6
AFFICHAGE 7
VENTILATION. 7

MISE EN ROUTE ET Gestion DE L'APPAREIL 7

AVANT LA PREMIÈRE UTILISATION 7
PRINCIPLE DE L'INDUCTION 7
MISE EN ROUTE 8
INDICATEUR DE CHALEUR RESIDUELLE 8
FONCTION BOOSTER 8
FONCTION MINUTERIE 9
DETECTION DE RECIPIENT 10
VERROUILAGE DU BANDEAU DE COMMANDE 10

CONSEILS DE CUISSON 11

QUALITE DES CASSEROLES 11
DIMENSION DES CASSEROLES 11
EXEMPLES DE REGLAGE DES PUISSANCES DE CUISSON 12

QUE FAIRE EN CAS DE PROBLEME 12

ENTRETIEN ET NETTOYAGE 13

PROTECTION DE L'ENVIRONNEMENT 14

INSTRUCTIONS D'INSTALLATION 14

CONNEXION ELECTRIQUE 15

GARANTIE 16

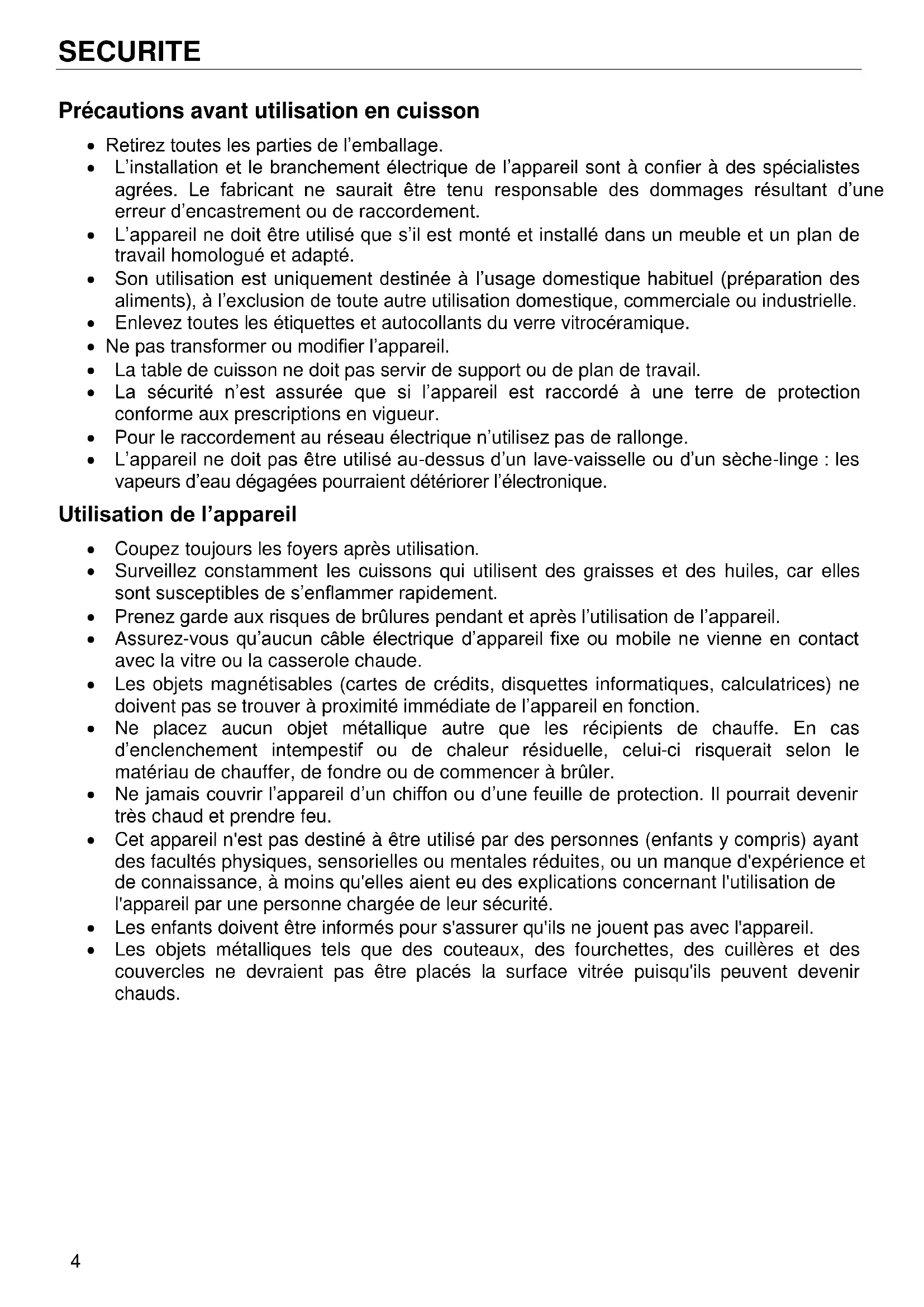

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agrées. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'ordinateil

• Coupetzousjourslesfoyersapresutilisation.
• Surveiliez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se couver à proximé immediate de l'appareil en fonction.
• Ne placezaucun objetmetalliqueautre que lesrecipients dechauffe.En cas d'enclenchement intempestif ou de chaleur résiduelle,qui-ci risquerait selon le matériel de chauffer,de fondre ou de commencer a brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elle aient eu des explications concernant l'utilisation de l' apparéil par une personne chargée de leur sécurité.
  Les enfants doivent etre informes pour s'assurer quils ne jouent pas avec l'appareil.
• Les objets metalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas été placés la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas détériorer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abimées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les cassetoles.
  Sassurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
• Eviter que le sucre, les matieres synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou autres modifications de la surface vitrocéramique: Etendre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de recipients chauds au dessus de la zone de commande.
• Si un tiroir estitué sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir place sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un defaulted est constaté, il faut déclencher l'appareil et couper le ligne d'alimentation électrique.
• En cas de fêlore ou de fissure de la vitrocéramique il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.
• ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.

Autres protections

Assurez-vous que le recipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du médecin.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

L'UTILISATION DE CASSEROLES NON ADAPTÉES, OU D'ACCESSOIRES AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON INDUCTIVES ENTRAINÉUNE RIUE RUPTURE DE LA GARANTIE. LE FABRICANT NE SAURAIT ÉTRE TENU POUR RESPONSABLE DES DÉTERIORATIONS DE LA TABLE OU DE SON ENVIRONNEMENT.

\section*{Caracteristiques techniques}

Type	Puisance totale	Position du foyer	Diamètre	Puisance Nominale*	Puisance Booster*	Détection mini
343563	7100W	Avant gauche	190 mm	1400W	2000W	110 mm
		Arrière gauche	170 mm	1400W	-	100 mm
		Arrière droit	210 mm	2300W	3000W	130 mm
		Avant droit	155 mm	1400W	-	100 mm

• la puissance peut varier en fonction des dimensions et des matériaux des casseroles.

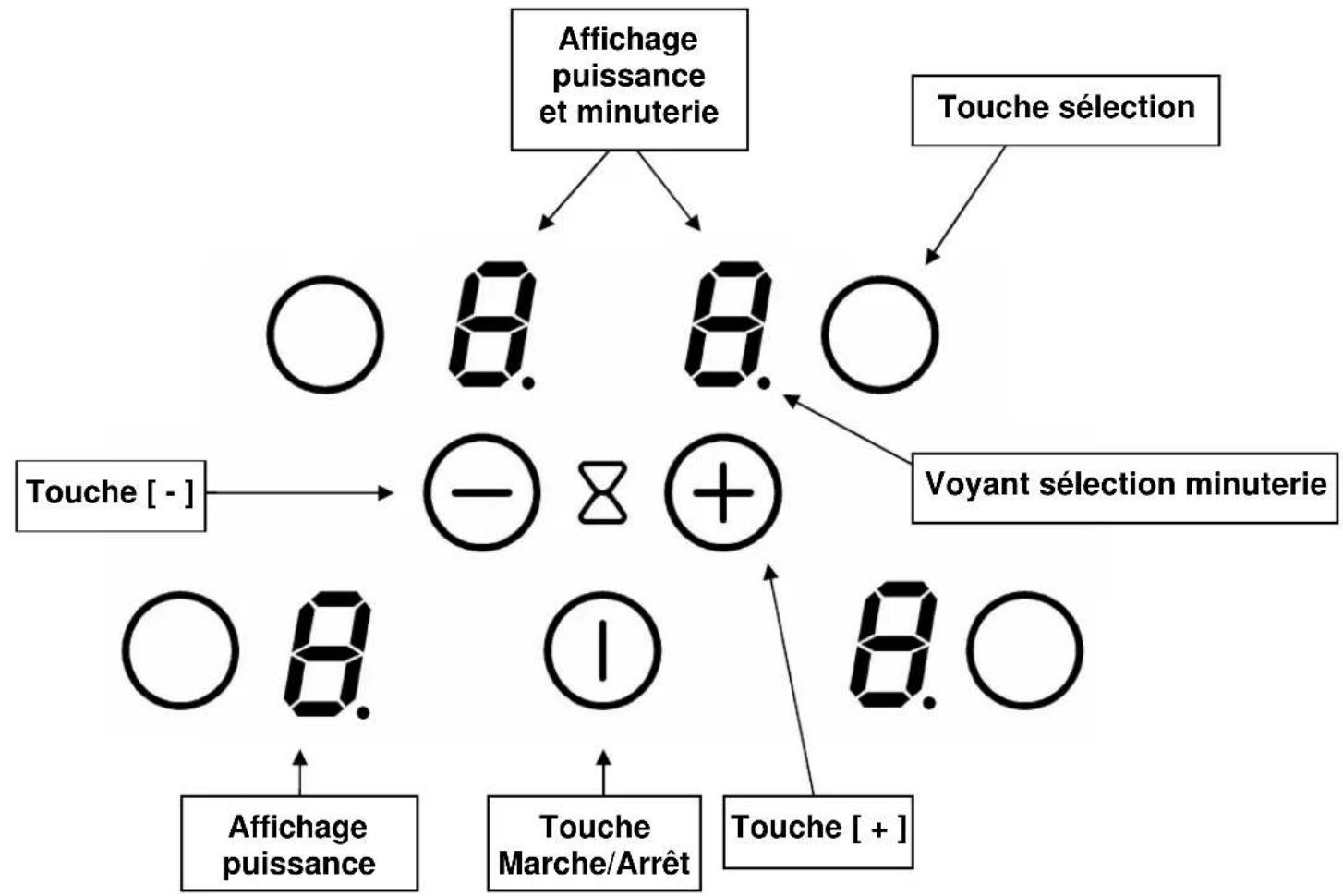

Bandeau de commande

UTILISATION DE L'APPAREIL

Touchesensitive

Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale n'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonction
0	Zéro	La zone de chauffe est activée
1...9		Niveau de puissance	Choix du niveau de cuisson
U	Détention de casserole	Récipient manquant ou inapproprié
E	Message d'erreur	Défaut de circuit électronique
H		Chaleur résiduelle	La zone de cuisson est chaude
L		Verrouillage	La table est sécurisée
P	Booster	Fonction Booster est activée

Ventilation

Le ventilateur de refroidissement a un fonctionnement entierement automatique. Il se met en route à petite vitesse dés que les calories dégagées par l'électronique dépassent un certain seuil. La ventilation enclenche sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dés que le circuit électronique est suffisamment refroidi.

Avant la première utilisation

NettoyezVoteappareilavecun chiffon humide,puissechez-le.N'utilisez pas de detergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ electromagnétique variable qui, à son tour produit des courants induits dans le fond ferromagnetique du écipient. Il en résultat un échauffement du écipient placé sur la zone de chauffe.

Bien entendu le écipient doit être adapté :

• Sont recommandés tous les recipients métalliques ferromagnétiques (à vérifier eventuellesment avec un petit aimant) tels que: cocotte en fonte, poèle en fer noir, casseroles métalliques émailées, en inox à semelle ferromagnétique...
• Sont exclus les recipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du recipient utilisé. Avec un diamètre trop petit, le recipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le recipient n'est pas adapté à la table de cuisson le symbole (U) reste affché.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

- Enclencher / arrête la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [0/1]
Arrêtier	appuyer sur [0/1]
• Enclencher / arrêtier une zone de chauffe :
Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche	[0]
	sélection de la zone
Augmenter	appuyer sur [+]	[1] jusqu'à [9]
Diminuer	appuyer sur [-]	[9] jusqu'à [1]
Arrêtier	appuyer sur [-]	[0] ou [H]

Si aucun réglage n'est fait en moins de 20 secondes l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cissson ou l'arrêt complet de la table, les zones de cisssons sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Fonction booster

La fonction booster [P] octroie un renforcement de puissance à la zone de cuisson sélectionnée.

Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 5 minutes avec une puissance nettement plus élevé.

Le booster est concu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.

- Enclencher / arrêté la fonction booster:

Action	Bandeau de commande	Afficheur
Sélectionner	appuyer sur la touche	[0]
	sélection de la zone
Augmenter	appuyer sur [+]	[1] jusqu'à [9]
Enclencher le booster	appuyer sur [+]	[P] pendant 5 min
Stopper le booster	appuyer sur [-]	[9]

- Gestion de la puissance maximale :

L'ensemble de la table de cuisson est doté d'une puissance maximale. Lorsque la fonction booster est activée, et pour ne pas excéder cette puissance maximale, la commande électronique réduit automatiquement le niveau de cuisson d'une autre zone de chauffe.

Durant quelques secondes, l'afficheur de cette zone de cuisson en clignotant [ 9 ] puis affiche le niveau de cuisson maximum possible :

Zone de cuisson sélectionnée

[P] est affché

Autre zone de cuisson (par ex.: cuisson de niveau 9)

[9] passes à [7] suivant le type de foyer

Fonction minuterie

La minuterie peut etre affectee simultanement aux 4 foyers de cuisson et ceci avec des reglages de temps de minuterie differents (de 0 à 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner	Appuyer sur la touche sélection de la zone		afficheur allumé
Augmenter	Appuyer sur [+] ou [-]		[1] ... [9] [P]
Sélectionner « Minuterie » sur [−] et [+]	Appuyer simultanément	[00]
Diminuer la durée	Appuyer sur [−]		[30] passée à 29,28,27,...
Augmenter la durée	Appuyer sur [+]		[00] passée à 01,02,03...

Après quelques secondes levoyant de contrôle passede « clignotement » à « fixe »

La durée est seLECTIONnée et le décompte démarre.

• Arrête la fonction minuterie cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyer sur la touche sélection de la zone	L'afficheur de la zone s'allume
Sélectionner « Minuterie »	Appuyer sur simultanément sur [ - ] et [ + ]	Temps restant
Désactiver « Minuterie »	Appuyer sur [ - ]	Passe à [00] puis s'éteint

Lorsque plusieurs minutes sont activées, il suffit de répéter l'opération.

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

- Minuterie utilise hors cuisson :

Action	Bandeau de commande	Afficheur
Activer la table de cuisson	Appuyer sur [0/1]		Voyants de zone allumes
Sélectionner « Minuterie »	Appuyer sur simultanément sur [-] et [+ ]		[00]
Diminuer la durée	Appuyer sur [-]		[00] passée à 30,29,28......
Augmenter la durée	Appuyer sur [+ ]		[00] passée à 01,02,03...

Après 20 secondes les afficheurs s'eteignent mais la minuterie continue.

Dès que le temps sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

Détction de récipient

La détction de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparait. Le [U] disparait lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le salarié est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [ ] apparait. Le [ ] disparaît lorsque le salarié est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilise, éteignez la zone de chauffe. Ne laissez pas la détction de casseroles [U _] active.

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre de nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

Verrouillage:

Action

Mise en route

Verrouiller la table

Bandeau de commande

Appuyer sur [0/1]

Appuyer simultanément sur [-] et la touche selection de la zone avant droit Ré-appuyer sur la touche de selection de la zone

Afficheur

[0] ou [H] sur afficheurs
[0] ou [H] sur afficheurs

[L] sur 4 afficheurs

- Déverrouillage :

Action

Mise en route

Verrouiller la table

Bandeau de commande

Appuyer sur [0/1]

Appuyer simultanément sur [-] et la touche de seLECTION de la zone avant droit

Ré-appuyer sur [-] seul

Afficheur

[L] sur afficheurs
[0] ou [H] sur afficheurs

Afficheurs éteints

Qualité des casseroles

Matériaux adaptations : acier, acier émailé, fonte, aluminium ou inox à fond ferromagnétique, Matériaux non adaptations : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, ceramique, porcelainaine

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole place sur une zone de cuisson induction régée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent enaucun cas un defaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des cassetoles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserol jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gelatine Plats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinés Légumes, poisson, produits congelés
3 à 4 Vapeur Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtes Légumes frais
6 à 7	Cuire à feu doux	Viandes, foie, oeufs, saucisses Goulasch, roulades, tripes
7 à 8	Cuire, FIRE	Pommes de terre, beignets, galettes
9 Fire, Firre, Porter à ébullition	Porter à ébullition	Steaks, omelettes eau
P Fire, Porter à ébullition	Porter à ébullition des quantités importantes d'eau

QUE FAIRE EN CAS DE PROBLEME

A faire lorsqué le symbole [ E 4 ] s'affiche :

I) La table doit être reconfigurée suivant la procédure ci-dessous:

Avant de commencer la procEDURE, il faut :

S'assurer qu'il n'y ait pas de recipients sur la table à induction.

Se munir d'un récipient adapté à l'induction.

Débrancher la table du réseau électrique : enlever le fusible ou couper le disjoncteur.

Rebrancher la table au réseau électrique: remettre le fusible ou rebrancher le disjoncteur.

Démarrer la procédure en moins de 2 minutes après le branchement au réseau électrique.

Ne pas appuyer sur [O/I].

II) Annulation de la configuration existante

1) Appuyer sur [-] et rester appuyé.
2) Avec un doigt de l'autre main appuyer successivement et rapidement (en moins de 2s) sur les touches « selection »

En partant de la zone Avant-Droite et en tournant dans le sens inverse des aiguilles d'une montre (a -> b -> c -> d).Des [ - ] apparaisent.

Un double "bip" signifie une erreur de manipulation. Dans ce cas, refaire l'opération depuis l'etape n° 1.

3) Oter les doigts des touches et ré appuyer simultanément [ - ] et le [ + ] pendant quelques secondes jusqu'à ce que les [ E ] clignotants apparaisent.
4) Attendre que les [E] deviennent fixes.
5) Les [E] se transforment ensuite automatiquement en [C]. La configuration est annulée.

IV) Comment reconfigurer la table ?

1) Prendre un récipient ferromagnétique de diamètre 16cm minimum.
2) Sélectionner la zone de cuisson en appuyant sur la touche de la zone correspondante.
3) Poser le recipient sur la zone a configurer.
4) Attendre jusqu'à ce que [C] se transforme en [-]. La zone de cuisson est configurée.
5) Proceder de la même manière pour toutes les zones de cuisson qui affichent [C].
6) Les zones de cuisson sont configurées lorsque toutes les zones auront été détectées et que plus rien n'est affché.

N'utilisez qu'un seul récipient pour effectuer la configuration.

Ne jamais poser plusieurs récipients sur les foyers pendant la configuration.

• si l'affichage [E 4] persiste appelez le Service Avec-ventes.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• vérifie si le verrouillage n'est pas activé
  les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [U] s'affiche :

• il n'y a pas de casserole sur la zone de cuisson
• le récipient utilisé n'est pas compatible avec l'induction
• le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson

Le symbole [E] s'affiche :

• débranchez et rebranchez la table de cuisson
• appelez le Service Àpres-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

• le déclenchement de sécurité à fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublie de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
• une des casseroles est vide et son fond a surchauffé
• la table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• ce n'est pas un défaut, le ventilateur continue de protégger l'électronique de l'appareil
• la soufflerie s'arrête automatiquement

Le symbole [L] s'affiche:

• se référer au chapitre verrouillage du bandeau de commande.

ENTRETIEN ET NETTOYAGE

Pour nettoyer il fautmettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
  N'utilisez eneldom cas d'appareils « a vapeur » ou « a pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
  N'tilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
  Enlevez immédiatement le sucre et les mets contenant du sucre.

les matériaux d'emballage sont ecologiques et recyclables
- les apparèils électroniques sont composés de matérielux recyclables et parfois de matérieliaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la

sécurities de l'appareil.

• ne jetez enaucun casvoire appareil avec les dechets menagers
• faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils electroménagers

INSTRUCTIONS D'INSTALLATION

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement:

• Découpe du plan de travail :

Dimension de la vente Dimension de découvert

590×520mm 560×490mm

La distance entre la table de cuisson et le mur doit etre au minimum de 50mm.
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un de côtes et sur la face arrêté. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C)
- Les baguettes de bord murales doivent être thermo résistantes
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaissele
- Garantir entre le fond du caisson de l'appareil un espace de 20mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur
- L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
  La protection contre les pieces sous tension doit etre assurere apres le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet apparéil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assure.
• Le circuitélectrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent être incorpore à l'installation fixe conformément aux réglementations de l'installation.
• Le cable d'alimentation doit être place de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson

Attention!

Cet apparéil n'est donc que pour une alimentation en 230 V~ 50/60 Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phases + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6/1990

Branchement de la table:

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veillez utiliser les pointets en laiton situés dans le boitier de branchement.

Monophasé 230V~1P+N:

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L au plot 1 ou 2.

Biphasé 400V~2P+N:

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

Ce produit bénéficiaie d'une garantie de 2 ans à partir de la date de fabrication (cf. numero de série situé au dos de l'appareil). La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complat avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas des déteriorations provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclus de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pieces de rechange non d'origine, au démontage ou à la modification de l'appareil.

Relations avec la garantie légale :

Indépendamment de la garantie ainsi consentie, Brico Dépôt reste tenue des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil.

Fabrique en France
Distribué par BRICODEPOT
30-32 rue de la Tourelle
91310 Longpont-sur-Orge
FRANCE

N°SAV:0232190638
