Type de produit	Table de cuisson vitrocéramique
Marque	Brico Dépôt
Modèle	343387
Nombre de zones	3 ou 4 zones (selon version)
Puissance totale	5400 W (3 zones) / 6000 W (4 zones)
Alimentation électrique	230 V ~ 50 Hz (monophasé) ou 400 V 2N ~ 50 Hz (biphasé)
Dimensions de la vitre	L 520 x P 590 x Ep. 4 mm (environ)
Dimensions de découpe	L 490 x P 560 mm
Type de commande	Touches sensitives
Affichage	Numérique avec indicateurs (0-9, H, E, F, L, A)
Fonction cuisson automatique	Oui (accélérateur de chauffe A)
Verrouillage du bandeau	Oui (sécurité enfants)
Indicateur de chaleur résiduelle	Oui (symbole H)
Double zone concentrique	Oui sur zone arrière droite (selon modèle)
Coupure automatique de sécurité	Oui (en cas de surchauffe ou oubli)
Nettoyage	Chiffon humide, produit vitrocéramique, pas d'abrasifs
Classe de protection	Y
Garantie	2 ans à compter de la date de fabrication

FOIRE AUX QUESTIONS - 343387 BRICO DEPOT

Comment allumer la table de cuisson ?

Appuyez sur la touche [0/1] pour allumer la table. Ensuite, sélectionnez une zone avec la touche [+] correspondante, puis réglez la puissance de 1 à 9 avec [+] ou [-].

Que signifie l'affichage [H] sur une zone ?

[H] indique que la zone est encore chaude (chaleur résiduelle). Ne touchez pas la zone et ne posez pas d'objets sensibles à la chaleur jusqu'à ce que le symbole disparaisse.

Comment verrouiller le bandeau de commande ?

Allumez la table avec [0/1], puis dans les 5 secondes, appuyez simultanément sur le [+] du foyer avant droit (ou foyer droit pour 3 zones) et sur le [-] central. Ensuite, appuyez une fois sur le [+] avant droit seul. L'affichage [L] confirme le verrouillage.

Pourquoi l'affichage montre [E] ou [F] ?

[E] indique un défaut du circuit électronique : débranchez et rebranchez l'appareil. [F] signale un défaut de fonctionnement des foyers : contactez le service après-vente.

Quels types de casseroles utiliser ?

Utilisez des casseroles à fond plat et lisse, de préférence en acier inoxydable ou émaillé. Évitez les fonds bruts (fonte non émaillée) qui rayent la vitrocéramique.

Comment utiliser la cuisson automatique ?

Sélectionnez la zone, montez à puissance 9 avec [+], puis appuyez à nouveau sur [+] pour activer le mode automatique (A clignote). Ensuite, choisissez le niveau final avec [-] (ex: 7). La zone fonctionne à pleine puissance puis réduit automatiquement.

Que faire si la table ne s'allume pas ?

Vérifiez la connexion au réseau électrique et le fusible. Assurez-vous que le verrouillage n'est pas activé. Nettoyez les touches sensitives si elles sont humides ou grasses.

Comment nettoyer la vitrocéramique ?

Éteignez et laissez refroidir. Utilisez de l'eau avec du produit vaisselle ou un nettoyant spécial vitrocéramique. N'utilisez jamais d'éponges abrasives ou de couteaux. Essuyez avec un chiffon doux.

Quelle est la distance minimale avec la hotte ?

Respectez les instructions du fabricant de la hotte. En l'absence d'indication, prévoyez une distance minimale de 760 mm entre la table et la hotte.

Puis-je installer la table au-dessus d'un lave-vaisselle ?

Non, l'appareil ne doit pas être installé au-dessus d'un lave-vaisselle ou d'un sèche-linge, car les vapeurs d'eau peuvent endommager l'électronique.

MODE D'EMPLOI 343387 BRICO DEPOT

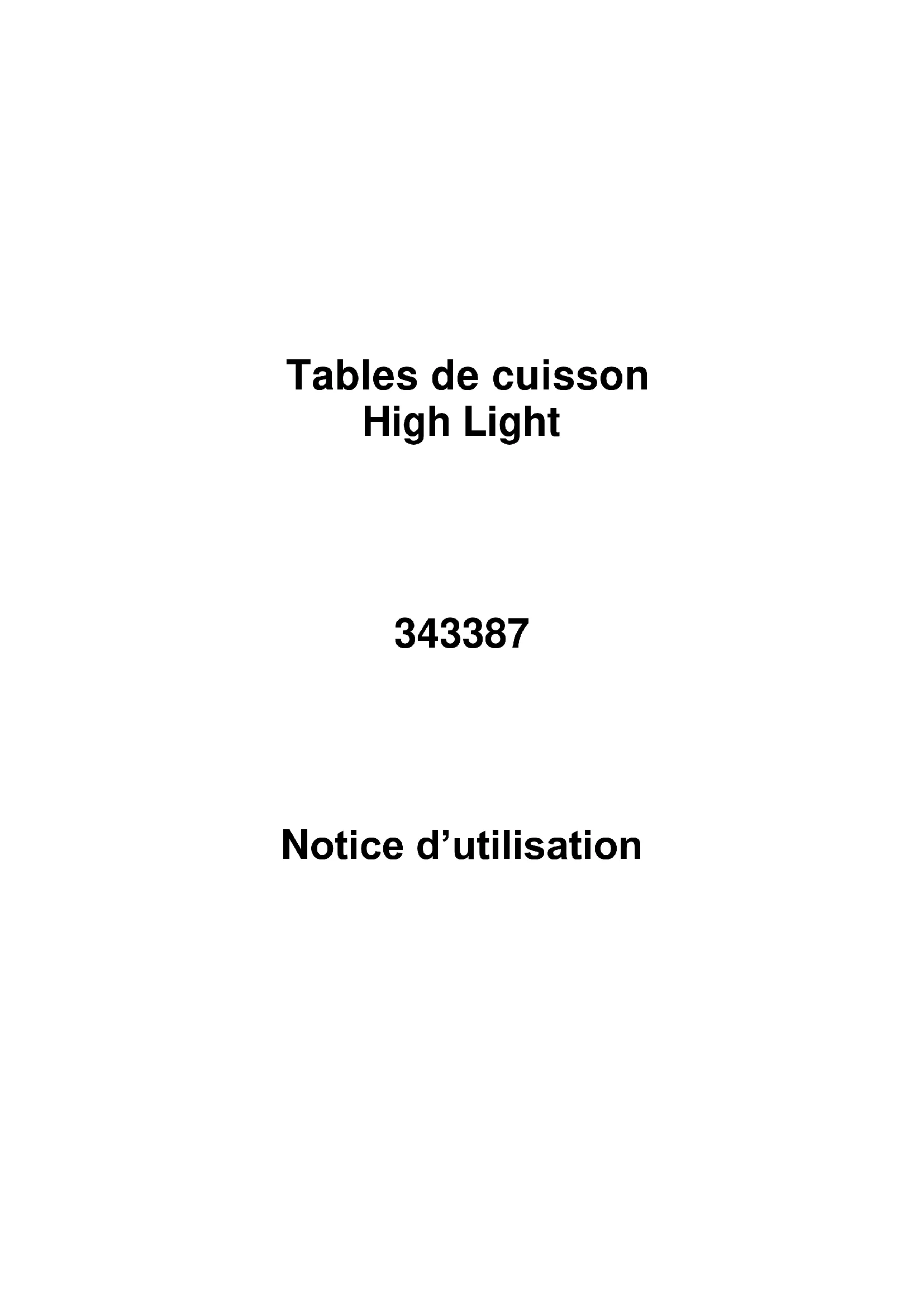

Tables de cuisson High Light

343387

Notice d'utilisation

Nous vous remercions de la confiance que vous nous avons accordée enCHOISANT notre table de cuisson vitroceramique.

Afin de bien connaître cet apparéil nous vous recommendons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SECURITE 4

PRECAUTIONS AVANT UTILISATION EN CUISSON 4
UTILISATION DE L'APPAREIL 4
PRECAUTIONS POUR NE PAS DETERIOR L'APPAREIL 4
PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 5
AUTRES PROTECTIONS 5

DESCRIPTION DE L'APPAREIL 5

CHARACTERISTIQUES TECHNIQUES 5
BANDEAU DE COMMANDE 6

UTILISATION DE L'APPAREIL 6

TOUCHES SENSITIVES. 6

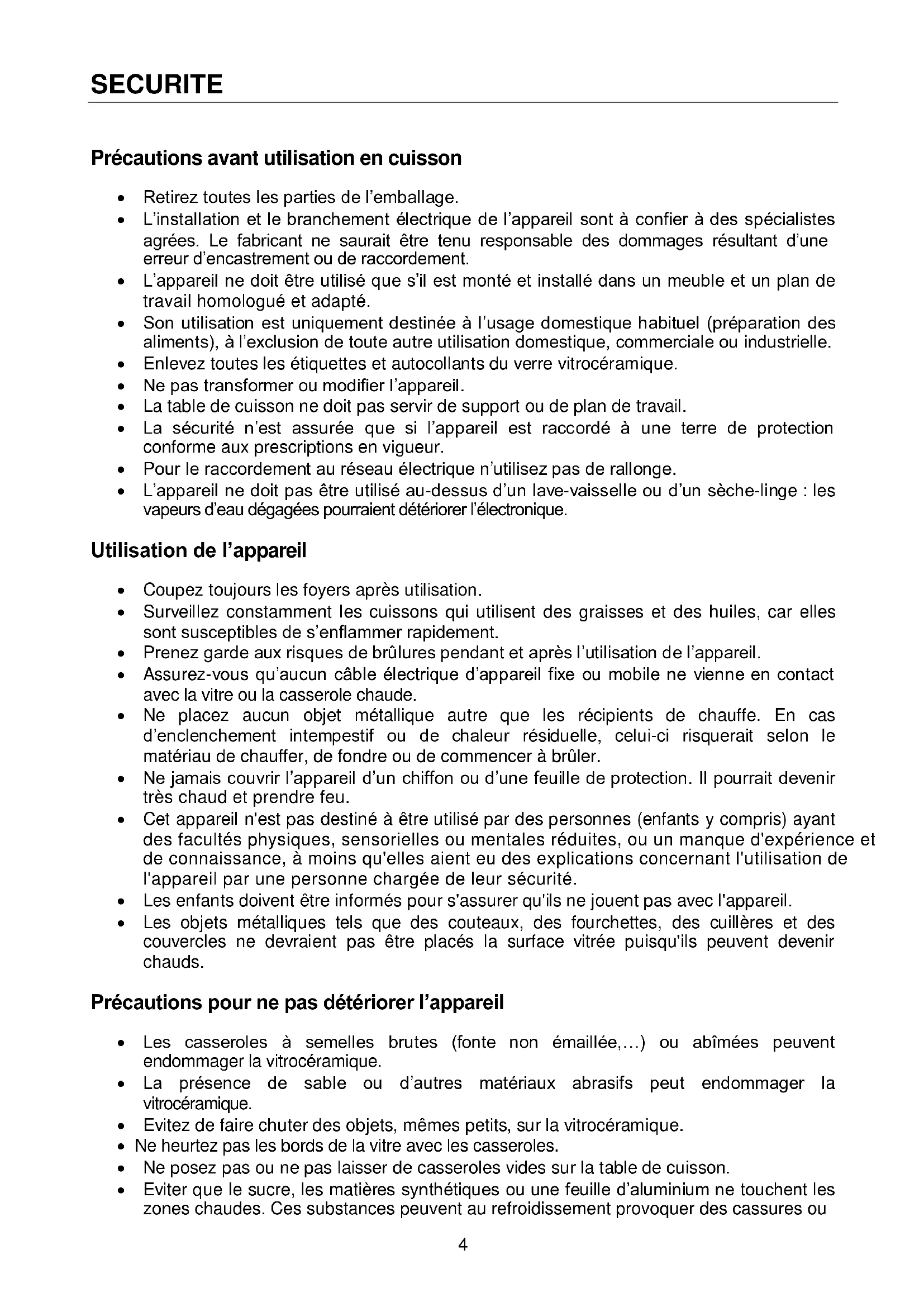

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agrees. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habitual (préparation des alimentents), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
  La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique n'utilisez pas de rallonge.
• L'appareil ne doit pas etre utilise au-dessus d'un lave-vaisselle ou d'un seche-linge: les vapeurs d'eau dégagées pourraient detériorer l'électronique.

Utilisation de l'ordinateil

• Coupez toujourslesfoyersaprésutilisation.
• Surveillance constament les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Ne placezaucun objet metalliqueautre que les reciplents dechauffe.En cas d'enclenchement intempestif ou de chaleurresiduelle,elleui-ci risquerait selon le materiaiu dechauffer,de fondre ou de commencer a bruler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l'apparéil par une personne chargée de leur sécurité.
  Les enfants doivent etre informes pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas été placés la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abimées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les cassetoles.
• Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
• Eviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou

d'autres modifications de la surface vitrocéramique: Etendre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).

• Ne placez jamais de recipients chauds au dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un defaulted est constaté, il faut déclencher l'appareil et couper la ligne d'alimentation électrique.
• En cas de férule ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.
• ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.

Autres protections

Assurez-vous que le recipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

DESCRIPTION DE L'APPAREIL

\section*{Caracteristiques techniques}

Type	Puisance totale	Zones de cuisson	Puisance Diametre
3 zones 5400W	Avant gauche	1800W	180mm
	Arrière gauche	1200W	145 mm
	Arrière droit	1500 / 2400W	220 / 280 mm
4 zones 6000W	Avant gauche	1800W	180mm
	Arrière gauche	1200W	145mm
	Arrière droit	1800W	180mm
	Avant droit	1200W	145mm

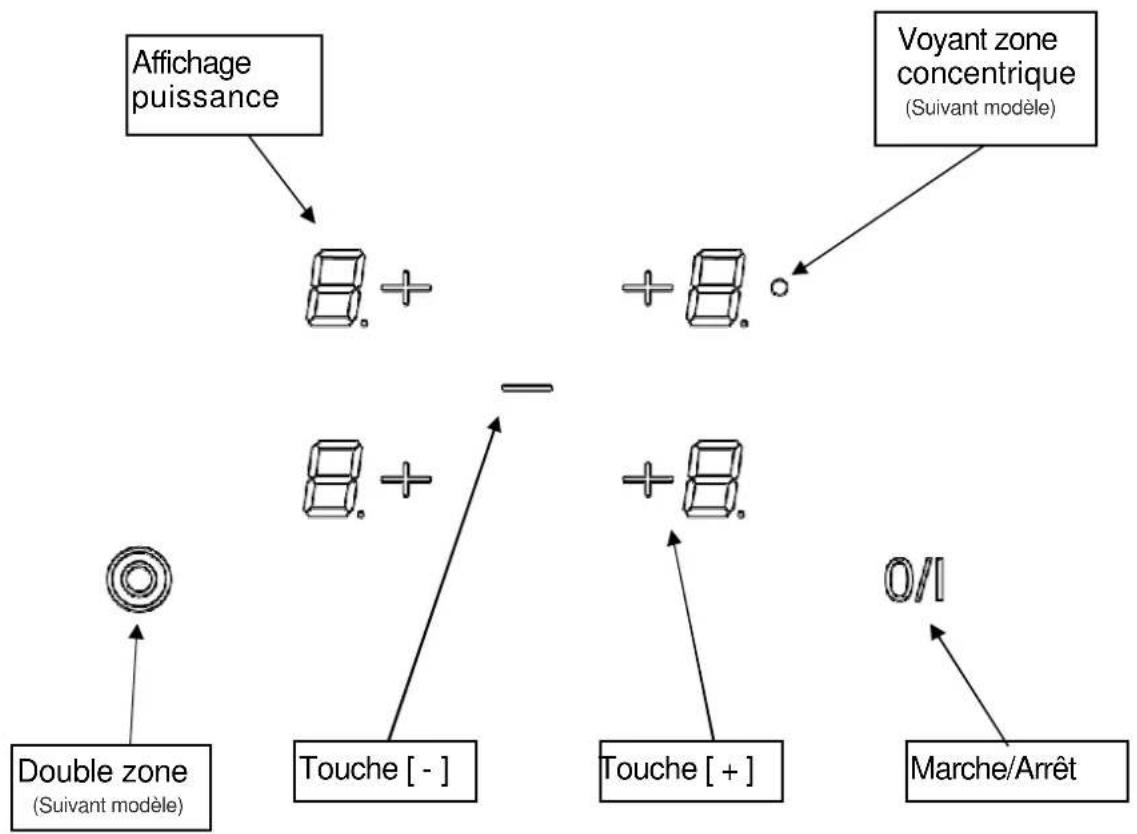

Bandeau de commande

UTILISATION DE L'APPAREIL

Touchesensitive

Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore. N'appuyez que sur une seule touche à la fois.

Affichage	Désignation	Fonction
0	Zéro	La zone de chauffe est activée
1...9	Niveau de puissance	Choix du niveau de cuisson
A	Accélérateur de chauffe	Cuisson automatique
E	Message d'erreur	Défaut de circuit électronique
F	Message d'erreur	Défaut de fonctionnement foyers
H	Chaleur résiduelle	La zone de cuisson est chaude
L	Verrouillage La table est verrouillée

Avant la première utilisation

Nettoyez votre apparéil avec un chiffon humide, puis séchez le. N'utilisez pas de détergent qui risquérait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Voues dez d'abord enclencher la table de cuisson, puis la zone de chauffe:

- Enclencher / arrêté la table de cuisson :

Action

Enclencher
Arreter

Bandeau de commande

appuyer sur [ 0/1 ]
appuyer sur [ 0/1 ]

- Enclencher / arrête une zone de chauffe :

Action

Selectionner
Augmenter
Diminuer
Arreter

Bandeau de commande

appuyer sur [ + ] de la zone
appuyer sur [ + ] de la zone
appuyersur[-]
appuyer simultanément
sur [ + ] et [-]
ou appuyer sur [ - ]

Afficheur

[0]
aucun ou [H]

Afficheur

[0.]
[1] jusqu'à [9]
[9] jusqu'à [1]
[0] ou [H]
[0] ou [H]

Si aucun réglage n'est fait dans un décai de 20 secondes l'électronique revient en position d'atte.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [H]

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les temoins de chaleur residuelle sont allumés, ne touche pas les zones de cuisson

et ne posez,aucun object sensible a la chaleur.Risque de brulure et d'incendie!

Double zone concentrique (Suvant modele)

La zone droite est extensible afin de比较好 adapter la surface de cuisson au fond de la casserole.

- Diminution et extension de zone :

Action

Selectionner la zone
Diminuer la surface
Augmenter le diamètre

Bandeau de commande

Appuyer sur [ + ]
Appuyer sur [@]
Appuyer sur [@]

Afficheur

[0]
Voyant eteint
Voyant allumé

Verrouillage du bandeau de commande

- Verrouillage:

Action

Mise en route

Dans les 5 secondes après la mise en route :

Verrouiller

Bandeau de commande

Appuyer sur [0/1]

es la mise en route :

Appuyer simultanément sur le [+]

du foyer avant droit** et sur

le [-] central

Puis appuyer sur [ + ] avant droit**seul

Afficheur

[0] ou [H] sur 4 afficheurs

[0] ou [H] sur 4 afficheurs

[L] sur les 4 afficheurs

• Dévverrouillage :

Action

Mise en route

Dans les 5 secondes après la mise en route :

Déverrouiller

Bandeau de commande

Appuyer sur [0/1]

es la mise en route :

Appuyer simultanément sur le [+]

du foyer avant droit** et sur

le [-] central

Puis appuyer sur [-] seul

Afficheur

[L] sur les 4 afficheurs

[0] ou [H] sur 4 afficheurs

Afficheurs eteints

** Pour les tables de cuisson 3 foyers utiliser le [+] du foyer de droite.

Programmation d'automatism de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.

• Mise en route de l'automatisation :

Action

Sélectionner la zone

Activer la pleine puissance

Activer l'automatism

Sélectionner niveau

(par exemple « 7 »)

Bandeau de commande

Appuyer sur [ + ]

Appuyer sur [+] jusqu'à [9]

Ré appuyer sur [+ ]

Appuyer sur [-]

Afficheur

[0] et voyant de zone allumé

Passede[1]à[9]

[9] clignote avec [A]

[9]passe à [8][7]

[7] clignote avec [A]

• Arrêt de l'automatism :

Action

Selectionner la zone

Bandeau de commande

Appuyer sur [ - ]

Afficheur

[9]passe à [8][7]...[0]

CONSEILS DE CUISSON

Exemples de réglage des puissances de cuisson

(les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes,pâtes, légumes frais
6 à 7	Cuire à feu doux	Viandes, foie,œufs, saucissesGoulasch, roulades, tripes
7 à 8	CuireFrière	Pommes de terre, beignets, galettes
9	Frière,Porter à ébullition	Steaks, omeletteseau

Pour nettoyer il fautmettreI'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisse ou un produit du commerce conseillé pour la vitrocéramique.
  N'utilisez enaucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
  N'utilisez pas de produits de nettoyage abrasifs qui pouraient endommager l'appareil.
• Sèchez l'appareil avec un chiffon propre.
  Enlevez immédiatement le sucre et les mets contenant du sucre.

QUE FAIRE EN CAS DE PROBLEME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• vérifiez si le verrouillage n'est pas activé
• les touches sensitives sont couvertes d'eau ou deGRAISSE
• un objet est posé sur les touches sensitives

Le symbole [F] s'affiche :

• vous ne pouvez plus utiliser cette zone de cuisson
• appelez le Service Àpreès-Ventes

Le symbole [E] s'affiche :

• le système électronique est défectueux
• débranchez et rebranchez l'appareil

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

• le déclenchement de sécurité à fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublie de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
• une des casseroles est vide et son fond a surchauffé
• la table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La commande de cuisson automatique ne s'enclenché pas :

la zone de cuisson est encore chaude [ H ]
- le niveau de cuisson maximum est enclenché [9]
- le niveau de cuisson a ete enclenche avec la touche [-]

PROTECTION DE L'ENVIRONNEMENT

• les matériaux d'emballage sont écologiques et recyclables
• les apparêls électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil

• ne jetez enaucun casvoire appareil avec les dechets menagers
• faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils electroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

Mise en place du joint d'etanchéité

Le joint adhesif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit etre effectuee avec un grand soin suivant le croquis ci-dessous.

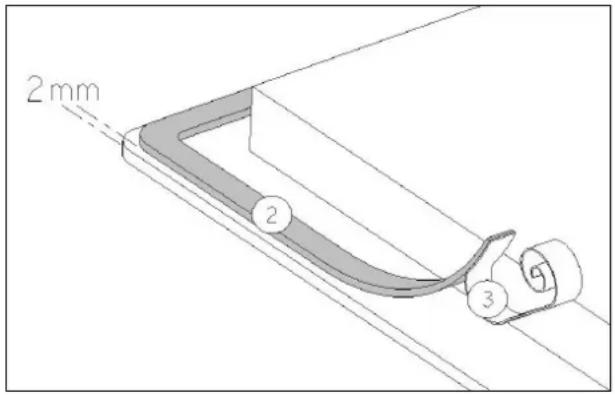

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement :

Découpe plan de travail		Dimension vitre			Découpe pour vitre (si encastrement « à fleur »)
L	P	L	P	Ep.	L	P	Ep.	Rayon
490	560	520	590	4	526	596	4	7

• La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
• La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C)
• Les baguettes de bord murales doivent être thermo résistantes
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
• Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air.
  N'installer pas la table au dessus d'un four non ventilé ou d'un lave-vaissele
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur
  L'ecart de sécurité entre la table de cuisson et la hotte aspirante place au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm

• Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.

• La protection contre les pieces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appeareil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuitélectrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.

Attention!

Cet apparéil n'est concu que pour une alimentation en 230V 50Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~1N 50Hz	Phase + N 3 x 2.5 mm²		H 05 VV - F H 05 RR - F	25 A*
400V~2N 50Hz	2 Phases + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A*

(^*) suivantnormeEN60335-2-6/1990

Branchement de la table

Veuillez utiliser les différentes possibités de branchement mises à votre disposition par l'intermédiaire de pointets en laiton situés dans le boitier de branchement.

1 Phase 230V~1P+N:

Mettre un pontet entre les plots 1 et 2.

Visser la terre au plot "terre", le neutre N au plot 4, la phase L sur le plot 1 ou 2.

2 Phases 400V~2P+N:

Visser la terre au plot "terre", le neutre N au plot 4, la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'utilisation d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

Ce produit bénéficia d'une garantie de 2 ans à partir de la date de fabrication (cf. numero des série situé au dos de l'appareil). La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complét avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas des déteriorations provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclus de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pieces de rechange non d'origine, au démontage ou à la modification de l'appareil.

Relations avec la garantie légale :

Indépendamment de la garantie ainsi consentie, Brico Dépôt reste tenue des définits de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil.

Fabrique en France
Distribué par BRICODEPOT
30-32 rue de la Tourelle
91310 Longpont-sur-Orge
FRANCE

N°SAV:0232190638
