Type de produit	Cuisinière – Table de cuisson vitrocéramique
Marque	Brico Dépôt
Modèle	343565
Technologie de chauffe	High Light (foyers ultra-rapides)
Nombre de foyers	2
Puissance totale	3000 W
Foyer avant – Puissance nominale	1200 W (Ø 155 mm)
Foyer arrière – Puissance nominale	1800 W (Ø 190 mm)
Alimentation électrique	230 V ~ 50/60 Hz, monophasé 1P+N
Section de câble recommandée	3 x 1,5 mm² (H05 VV-F ou H05 RR-F)
Calibre de protection	16 A
Dimensions de la table (L x P)	520 x 310 mm
Dimensions de découpe (L x P)	490 x 280 mm
Distance minimale au mur	50 mm
Distance minimale sous hotte	760 mm (sauf indication fabricant)
Type de commandes	Touches sensitives
Fonctions	Cuisson automatique, indicateur de chaleur résiduelle, sécurité arrêt auto
Niveaux de puissance	9 (1 à 9)
Entretien et nettoyage	Eau et produit vaisselle ou produit spécial vitrocéramique ; ne pas utiliser d’abrasifs ni d’appareils vapeur
Sécurité	Arrêt automatique en cas d’oubli, détection de touche couverte, surface vitrée fissurée → couper l’alimentation
Garantie	2 ans
Fabrication	France

FOIRE AUX QUESTIONS - 343565 BRICO DEPOT

Comment nettoyer la table vitrocéramique ?

Éteignez l'appareil et laissez refroidir. Nettoyez avec de l'eau additionnée de produit vaisselle ou un produit spécial vitrocéramique. N'utilisez jamais d'éponges abrasives, de poudre à récurer ni d'appareils à vapeur. Séchez avec un chiffon propre. Enlevez immédiatement le sucre ou les aliments sucrés.

Que faire si la table de cuisson ne s'allume pas ?

Vérifiez que la table est correctement branchée et que le fusible de protection n'a pas sauté. Assurez-vous que les touches sensitives ne sont pas recouvertes d'eau, de graisse ou d'un objet. Si le problème persiste, contactez le service après-vente.

Comment utiliser la cuisson automatique ?

Sélectionnez la zone de cuisson, appuyez sur [+] jusqu'à 9, puis réappuyez sur [+] pour activer l'automatisation (affichage 'A' clignotant). Ensuite, réduisez avec [-] au niveau de puissance souhaité (ex: 7). La zone fonctionne à pleine puissance puis descend automatiquement au niveau choisi.

Que signifie le symbole 'E' sur l'afficheur ?

Le symbole 'E' indique un défaut électronique. Notez le message et appelez le service après-vente. N'essayez pas de réparer l'appareil vous-même.

Comment installer la table de cuisson ?

L'encastrement doit être réalisé par un spécialiste. La découpe du plan de travail doit être de 490 x 280 mm. Collez le joint adhésif fourni à 2 mm du bord externe. Assurez une distance d'au moins 50 mm du mur et 760 mm sous la hotte. Ne pas installer au-dessus d'un lave-vaisselle ou d'un four non ventilé.

Quelle est la puissance de chaque foyer ?

Le foyer avant a une puissance nominale de 1200 W (diamètre 155 mm). Le foyer arrière a une puissance nominale de 1800 W (diamètre 190 mm). La puissance totale est de 3000 W.

Comment éteindre une zone de cuisson ?

Vous pouvez appuyer simultanément sur les touches [+] et [-] de la zone, ou appuyer plusieurs fois sur [-] jusqu'à afficher '0' ou 'H'. La table s'éteint complètement en appuyant sur la touche [0/1].

Que faire en cas de fissure de la vitrocéramique ?

Coupez immédiatement l'alimentation électrique de l'appareil pour éviter tout risque de décharge. Contactez le service après-vente. N'utilisez plus la table tant qu'elle n'est pas réparée.

Quels types de casseroles sont déconseillés ?

Évitez les casseroles à semelles brutes (fonte non émaillée) ou abîmées, ainsi que les récipients en aluminium ou en matière synthétique. Utilisez des casseroles au fond plat et centré sur la zone de cuisson. N'utilisez pas de casseroles vides.

Où trouver le service après-vente ?

Le service après-vente est joignable au 0232190638 (appel non surtaxé). Vous pouvez aussi contacter le distributeur Brico Dépôt : 30-32 rue de la Tourelle, 91310 Longpont-sur-Orge, France.

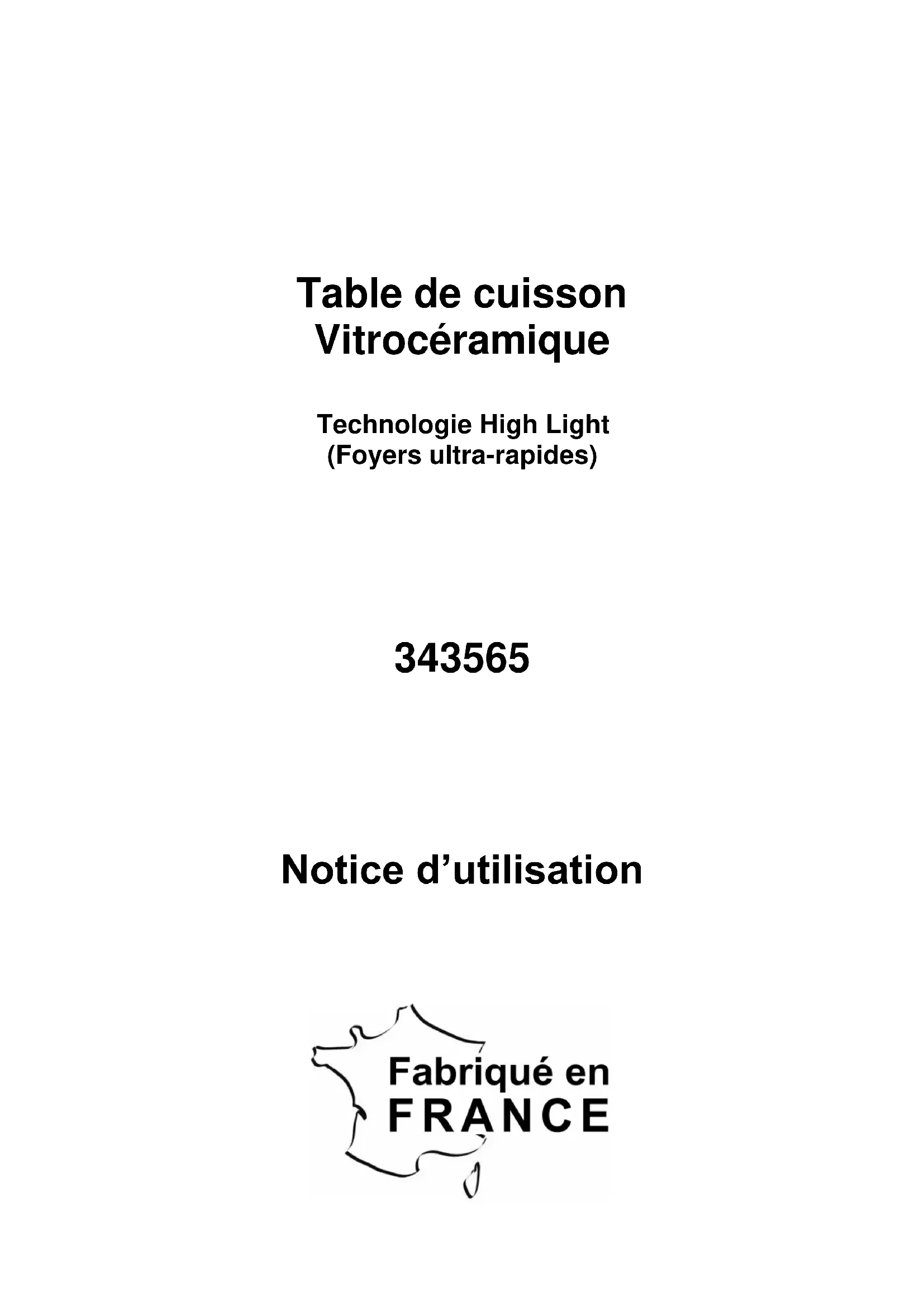

MODE D'EMPLOI 343565 BRICO DEPOT

Table de cuisson vitrocéramique

Technologie High Light (foyers ultra-rapides)

343565

Notice d'utilisation

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SÉCURITÉ. 3

PRÉCAUTIONS AVANT UTILISATION EN CUISSON 3 UTILISATION DE L'APPAREIL 3 PRÉCAUTIONS POUR NE PAS DÉTÉRIORER L'APPAREIL 4 PRÉCAUTIONS EN CAS DE DÉFAILLANCE DE L'APPAREIL 4 AUTRES PROTECTIONS 4

DESCRIPTION DE L'APPAREIL 5

CARACTÉRISTIQUES TECHNIQUES 5 BANDEAU DE COMMANDE 5

UTILISATION DE L'APPAREIL 5

TOUCHES SENSITIVES 5 AFFICHAGE 5

MISE EN ROUTE ET GESTION DE L'APPAREIL 6

AVANT LA PREMIÈRE UTILISATION 6 MISE EN ROUTE 6 INDICATEUR DE CHALEUR RÉSIDUELLE 6 PROGRAMMATION D'AUTOMATISME DE CUISSON 6

CONSEILS DE CUISSON 7

EXEMPLES DE RÉGLAGE DES PUISSANCES DE CUISSON 7

QUE FAIRE EN CAS DE PROBLÈME 7

ENTRETIEN ET NETTOYAGE 8

PROTECTION DE L'ENVIRONNEMENT 8

INSTRUCTIONS D'INSTALLATION 9

CONNEXION ÉLECTRIQUE 10

GARANTIE 11

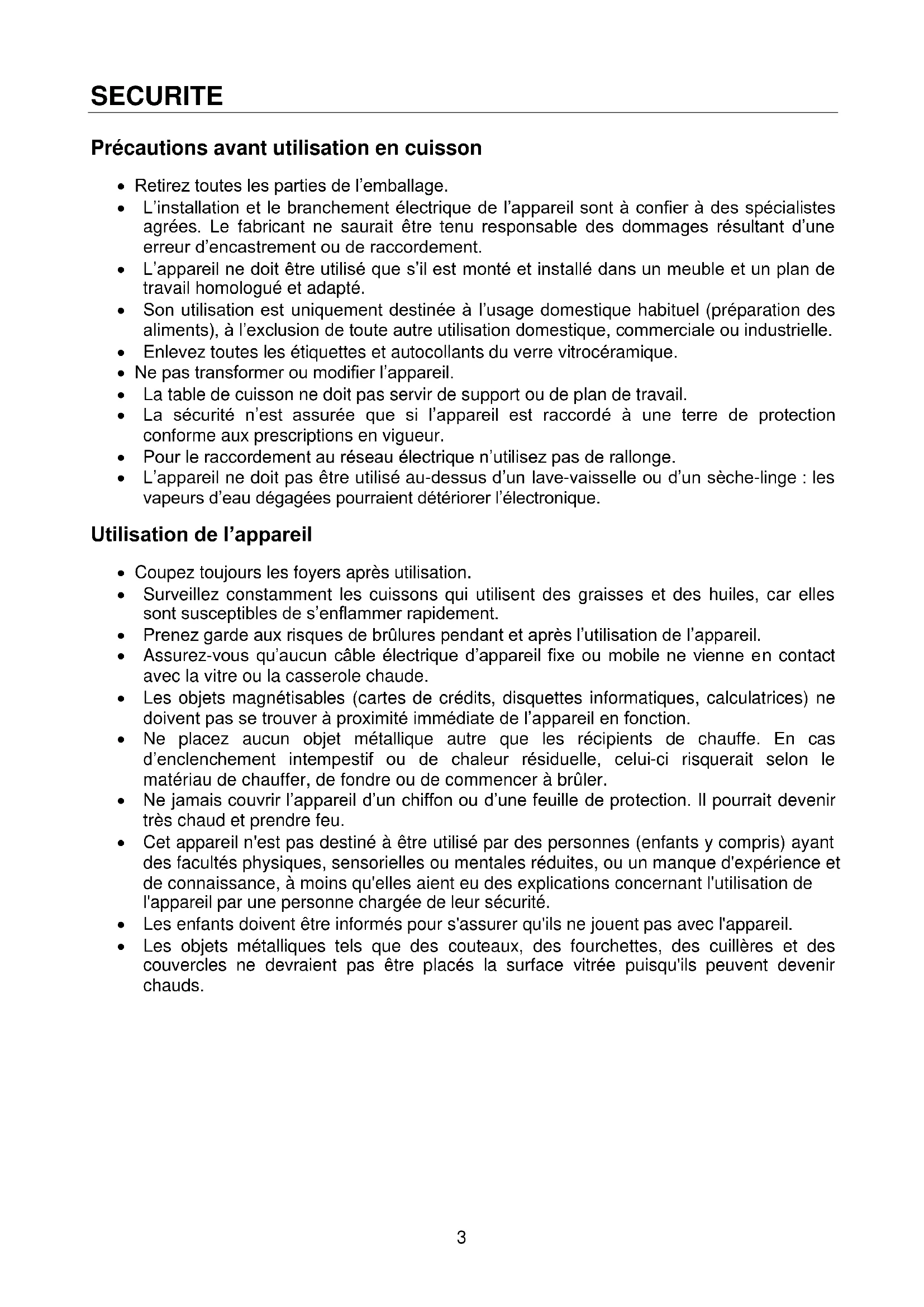

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement. L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil. La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur. Pour le raccordement au réseau électrique, n'utilisez pas de rallonge. L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.

Utilisation de l'ordinateur

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas être posés à proximité immédiate de l'appareil en fonctionnement.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériel, de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) ayant des facultés physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissance, à moins qu'elles aient eu des explications concernant l'utilisation de l'appareil par une personne chargée de leur sécurité.
• Les enfants doivent être informés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas endommager l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles. Assurez-vous que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou autres modifications de la surface vitrocéramique. Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurez un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut éteindre l'appareil et couper la ligne d'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

Caractéristiques techniques

Type Puissance totale		Position du foyer Puissance Nominale		Diamètre
343565	3000W	Avant	1200W	155 mm
		Arrière	1800W	190 mm

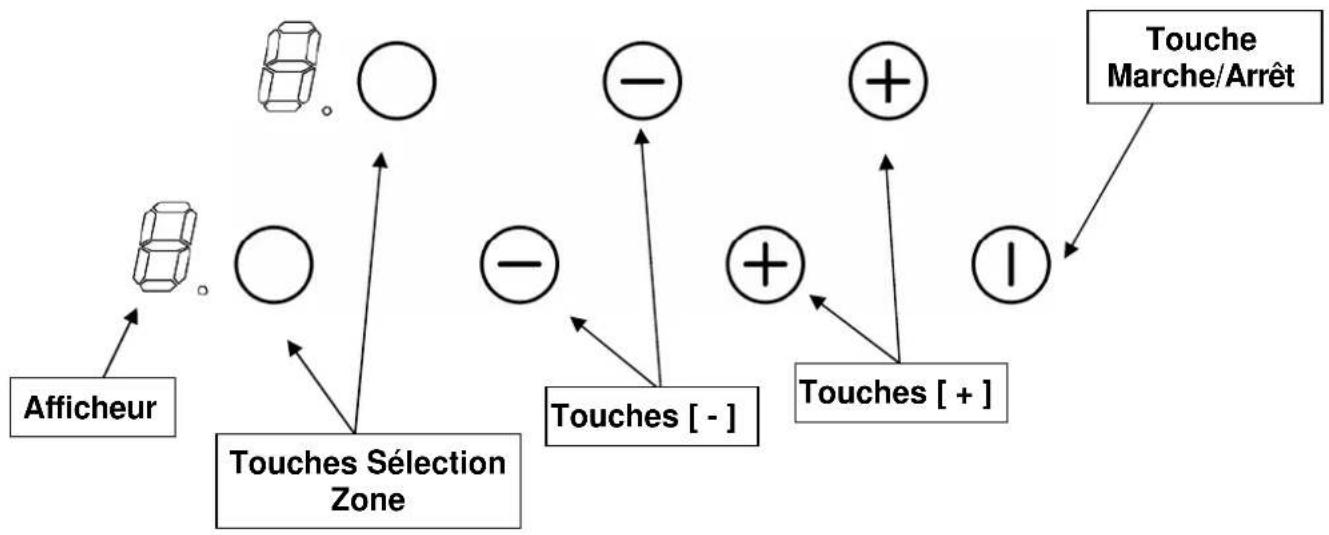

Bandeau de commande

UTILISATION DE L'APPAREIL

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage Désignation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance

A Accélérateur de chauffe

E Message d'erreur

H Chaleur résiduelle

Choix du niveau de cuisson

Cuisson automatique

Défaut de circuit électronique

La zone de cuisson est chaude

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

- Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [0/1]
Arrêtier	appuyer sur [0/1]	2 x [0]aucun ou [H]

- Enclencher / arrêter une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur la touche de sélection	afficheur allumé
Augmenter	appuyer sur [+]	[1] jusqu'à [9]
Diminuer	appuyer sur [-]	[9] jusqu'à [1]
Arrêtier	appuyer simultanément sur [+] et [-]	[0] ou [H]
	ou appuyer sur [-]	[0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Programmation d'automatismes de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné.

- Mise en route de l'automatisation :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur la touche de sélection		[0]
Activer la pleine puissance	appuyer sur [+]		Passé de [1] à [9]
Activer l'automatisation	ré appuyer sur [+]		[9] clignote avec [A]
Sélectionner niveau	appuyer sur [-]		[9] passée à [8] [7]
(par exemple « 7 »)			[7] clignote avec [A]

- Arrêt de l'automatisme :

Action	Bandeau de commande	Afficheur	[7] clignote avec [A]
Sélectionner la zone (par exemple « 7 »)	appuyer sur la touche de sélection
Sélectionner niveau	appuyer sur [-] ou [+ ]		Niveau sélectionné

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gelatine Plats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinés Légumes, poisson, produits congelés
3 à 4 Vapeur Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtes Légumes frais
6 à 7	Cuire à feu doux	Viandes, foie, oeufs, saucisses Goulasch, roulades, tripes
7 à 8	Cuire, F fire	Pommes de terre, beignets, galettes
9 F fire,	Porter à ébullition	Steaks, omelettes eau

QUE FAIRE EN CAS DE PROBLEME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [E] s'affiche :

• appelez le Service Après-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes

ENTRETIEN ET NETTOYAGE

Pour nettoyer, il faut mettre l'appareil hors fonctionnement. Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage sont écologiques et recyclables. Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.

• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Modèle	Dimension de la vente	Dimension de découpe
343565 520 x 310 mm 490 x 280 mm

La distance entre la table de cuisson et le mur doit être au minimum de 50 mm. - Les baguettes de bord murales doivent être thermorésistantes. - Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C). N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle. - La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson. - Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur. - Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquez un vernis ou une colle spéciale. - Garantissez entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique. L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respectez une distance minimum de 760 mm.

CONNEXION ÉLECTRIQUE

• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention !

Cet appareil n'est donc que pour un réseau 230 V ~ 50 / 60 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre câble	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A

Branchement de la table :

Monophasé 230V~1P+N :

Visser la terre au plot "terre", le neutre N au plot N, la phase L1 sur le plot L1.

Attention ! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

GARANTIE

Ce produit bénéficie d'une garantie de 2 ans. La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complet avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas les dommages provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non-respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclues de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pièces de rechange non d'origine, au démontage ou à la modification de l'appareil.

Fabriqué en FRANCE

Distribué par BRICODEPOT

30-32 rue de la Tourelle

91310 Longpont-sur-Orge

FRANCE

Contact SAV : appelez le 0232190638
