Type de produit	Table de cuisson vitrocéramique (cuisinière)
Marque	Brico Dépôt
Modèle	343597
Puissance totale	5200 W
Consommation d'énergie	176,3 Wh/kg (table complète)
Nombre de foyers	3 foyers
Foyer avant gauche	Ø190 mm, 1800 W
Foyer arrière gauche	Ø155 mm, 1200 W
Foyer droit (double zone concentrique)	Ø220/145 mm, 2200/1000 W extensible
Alimentation électrique	230 V ~ 50/60 Hz (monophasé) ou 400 V ~ 50/60 Hz (biphasé)
Dimensions de la table	520 x 590 mm
Dimensions de découpe (encastrement)	490 x 560 mm
Classe de protection	Y
Type de commande	Touches sensitives
Verrouillage du bandeau	Oui (touche dédiée)
Indicateur de chaleur résiduelle	Oui (symbole H)
Double zone concentrique	Oui (foyer droit extensible)
Arrêt de sécurité automatique	Oui (en cas d'oubli ou de recouvrement des touches)
Nettoyage	Eau et produit vaisselle ou produit spécial vitrocéramique. Pas d'abrasifs.
Garantie	2 ans
Fabrication	France
Service après-vente	0232190638

FOIRE AUX QUESTIONS - 343597 BRICO DEPOT

Comment allumer et éteindre la table de cuisson ?

Pour allumer, appuyez 2 secondes sur la touche marche/arrêt [①]. Pour éteindre, appuyez sur [①] : l'afficheur affiche 3 x [0] puis s'éteint (ou [H] si chaud).

Comment utiliser la double zone concentrique (foyer droit) ?

Sélectionnez la zone droite avec [+], puis appuyez sur la touche [ ] pour réduire la surface (voyant éteint) ou pour l'étendre (voyant allumé).

Que signifie le symbole [H] affiché ?

Le symbole [H] indique que la zone de cuisson est encore chaude (chaleur résiduelle). Ne touchez pas et ne posez rien de sensible jusqu'à ce qu'il s'éteigne.

Comment verrouiller le bandeau de commande ?

Allumez la table (appuyez 2s sur [①]), puis verrouillez en appuyant simultanément sur [-] et [+] de la zone arrière gauche. L'afficheur affiche 3 x [L]. Pour déverrouiller, refaites la même combinaison dans les 5 secondes après allumage.

Que faire si le symbole [Er03] s'affiche ?

[Er03] indique qu'un objet ou du liquide recouvre les touches sensitives. Nettoyez ou libérez les touches : le symbole disparaît.

Comment nettoyer la table vitrocéramique ?

Éteignez l'appareil et laissez refroidir. Nettoyez avec un chiffon humide et du produit vaisselle ou un produit spécial vitrocéramique. N'utilisez pas d'abrasifs ni de grattoirs. Retirez immédiatement le sucre ou les aliments sucrés.

Quelles sont les précautions de sécurité importantes ?

Ne laissez jamais de casseroles vides sur les foyers. Surveillez les cuissons avec huile/graisse. Éloignez les objets métalliques. Ne couvrez pas la table. Évitez les chocs. Si la vitre est fissurée, débranchez immédiatement.

Quel type de casseroles utiliser ?

Utilisez des casseroles à fond plat et lisse, de préférence en acier inoxydable ou émaillé (catégories A ou C selon le foyer). Évitez les fonds bruts (fonte non émaillée) ou abîmés qui rayent la vitrocéramique.

Comment brancher l'appareil électriquement ?

Le branchement doit être effectué par un électricien. Il peut se faire en monophasé 230V (1 phase + N) ou biphasé 400V (2 phases + N). Suivez le schéma dans la notice et utilisez des pontets en laiton si nécessaire. Le fil de terre doit être raccordé.

Que faire si la table ne s'allume pas ?

Vérifiez la connexion au réseau (disjoncteur, fusible). Assurez-vous que les touches sensitives sont propres et non couvertes. Si le symbole [E] apparaît, contactez le SAV au 0232190638.

MODE D'EMPLOI 343597 BRICO DEPOT

Table de cuisson vitrocéramique

Technologie High Light (Foyers ultra-rapides)

343597

Notice d'utilisation

Fabrique en

FRANCE

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitroceramique.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Sécurité 4

PRECAUTIONS AVANT UTILISATION EN CUISSON 4 UTILISATION DE L'APPAREIL 5 PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 7 AUTRES PROTECTIONS 7

Description de l'appareil 8

CHARACTERISTIQUES TECHNIQUES 8 BANDEAU DE COMMANDE 8

Utilisation de l'appareil 8

TOUCHES SENSITIVES 8 AFFICHAGE 9

Mise en ROUTE et gestion de l'appareil 9

AVANT LA PREMIÈRE UTILISATION 9 MISE EN ROUTE 9 INDICATEUR DE CHALEUR RESIDUELLE 9 DOUBLE ZONE CONCENTRIQUE 9 VERROILLAGE DU BANDEAU DE COMMANDE 10

Conseils de cuisson 10

EXAMPLES DE REGLAGE DES PUISSANCES DE CUISSON 10

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisseau ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient endommager l'électronique.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'ordinateur

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, elleui-ci risquera selon le matériel de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en conditions de sécurité et informées des risques susceptibles de se présenter.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Étendez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• MISE EN GARDE : risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. spray) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistante à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut débrancher l'appareil et couper la ligne d'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION: si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds. - NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Caractéristiques techniques

Type	343597
Puisance Totale	5200 W
Consommation d'énergie de la table de cuisson EChob**	176.3 Wh/kg
Foyer avant gauche	Ø 190 mm
Puisance nominale*	1800 W
Catégorie de la casserole standard**	C
Consommation d'énergie ECw**	183.9 Wh/kg
Foyer arrêté gauche	Ø 155 mm
Puisance nominale*	1200 W
Catégorie de la casserole standard**	A
Consommation d'énergie ECw**	173.8 Wh/kg
Foyer droit	Ø 220/145 mm
Puisance nominale*	2200/1000 W
Catégorie de la casserole standard**	C
Consommation d'énergie ECw**	171.1 Wh/kg

• La puissance peut varier en fonction des dimensions et des matériaux des casseroles. ** Calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

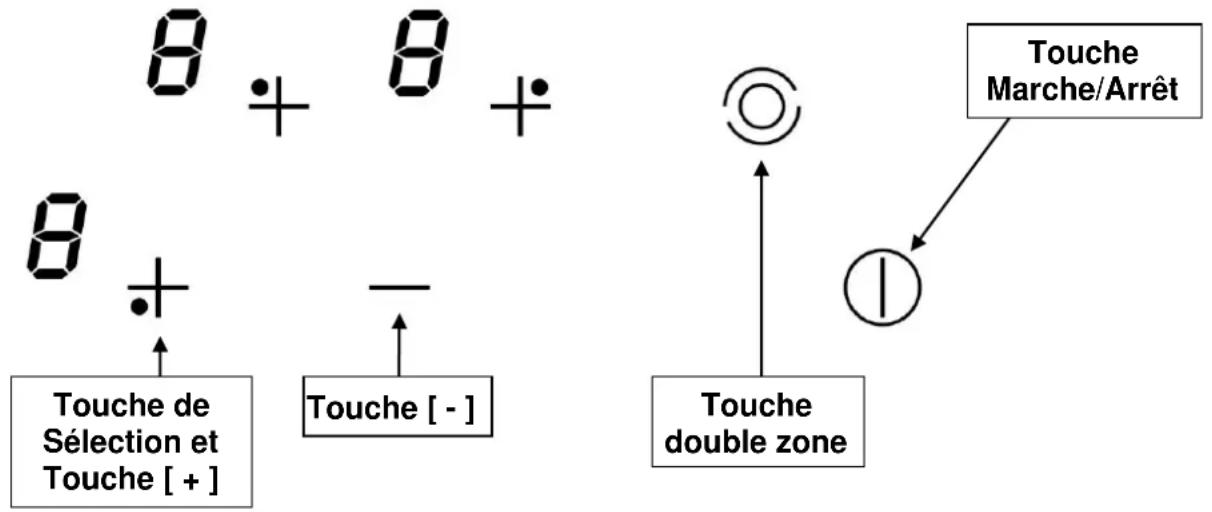

Touchesensitive

L'appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage Désignation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cisson

Message d'erreur Défaut de circuit électronique

H Chaleur résiduelle La zone de cuisson est chaude

L Verrouillage la table est sécurisée

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer 2 secondes sur [①]
Arrêtier	appuyer sur [①]
		3 x [0]
		aucun ou [H]

• Enclencher / arrêter une zone de chauffe :

Action	Bandeau	de commande	Afficheur
Sélectionner la zone		appuyer sur [+]	afficheur allumé
Augmenter		appuyer sur [+]
Diminuer		appuyer sur [-]
Arrêtier		appuyer simultanément sur [+] et [-]
ou appuyer sur [-]		[0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H]

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Double zone concentrique

La zone droite est extensible afin d’adapter la surface de cuisson au fond de la casserole.

• Diminution et extension de zone :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyer sur [+]	[0]
Diminuer la surface	Appuyer sur [ ]	Voyant éteint
Augmenter le diamètre	Appuyer sur [ ]	Voyant allumé

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection du tableau de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [0/1]) peut être verrouillé.

• Verrouillage :

Action Bandeau de commande Afficheur

Enclencher, appuyer 2 secondes sur [ ] 3 × [L] Verrouiller la table, appuyer ensemble sur [-] et [+] de la zone arrière gauche, pas de changement. Re-appuyer sur [+] 3 × [L]

• Déverrouillage :

Action Bandeau de commande Afficheur

Enclencher, appuyer 2 secondes sur [ ] 3 × [L]

Dans les 5 secondes après la mise en route :

Déverrouiller la table, appuyer ensemble sur [-] et [+] de la zone arrière gauche 3 × [0]. Ré-appuyer sur [-], les afficheurs sont éteints.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie,œufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, F fire	Pommes de terre, beignets, galettes
9	Fire,Porter à ébullition	Steaks, omeletteseau

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique.
• le fusible de protection a sauté
• Les touches sensitives sont couvertes d'eau ou de graisse
• Un objet est posé sur les touches sensitives

Le symbole [E] s'affiche :

• appelez le Service Après-Vente

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe
• Il s'enclenche également lorsqu'une ou plusieurs touches sensibles sont couvertes

Le symbole [L] s'affiche :

• se référer au chapitre verrouillage du bandeau de commande.

Le symbole [Er03] s'affiche :

• Un objet ou un liquide recouvre les commandes. Le symbole disparaît une fois les touches libérées ou nettoyées.

Le symbole [Er21] s'affiche :

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [U400] [Er25] ou [U4] clignotant s'affiche :

• La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Si l'un des symboles ci-dessus persiste, appelez le SAV.

Entretien et nettoyage

Pour nettoyer, il faut mettre l'appareil hors fonctionnement. Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique. N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...). N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

Protection de l'environnement

• Les matériaux d'emballage sont écologiques et recyclables.
• Les apparèils électroniques sont composés de matériel aux recyclables et parfois de matériel aux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers.

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

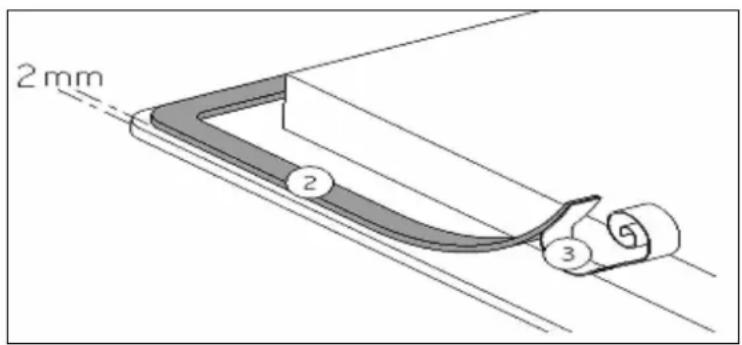

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Dimension de la vente	Dimension de découpe
520 x 590 mm	490 x 560 mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
• Les baguettes de bord murales doivent être thermorésistantes.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistants à la chaleur (100^). N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale.
• Garantir entre le fond du caisson de l'appareil un espace de 20mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimum de 760mm.
• MISE EN GARDE : utilisez uniquement les dispositifs de protection de table de cuisson concus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.
• L'installation de cet appareil et son branchement au réseau électrique ne doit être confiés qu'à un Electricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation. Le câble d'alimentation doit être placé de sorte qu'il ne touche pas les parties chaudes de la table de cuisson.

Attention!

Cet appareil n'est donc qu'elles ne donnent pas le résultat.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phases + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6

Branchement de la table :

Pour vous adapter au réseau électrique (230V 1P + N ou 400V 2P + N), veuillez utiliser les pontets en laiton situés dans le boîtier de connexion.

Monophasé 230V 1P + N

Mettre un pontet entre les plots 1 et 2

Visser le fil vert/jaune au plot prévu pour la mise à la terre

Visser le neutre N au plot 4

Visser la phase L sur le plot 1 ou le plot 2

Biphasé 400V~2P+N:

Visser le fil vert/jaune au plot prévu pour la mise à la terre

Visser le neutre N au plot 4

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2

Attention! Un dévissage plus que nécessaire des vis du boîtier de raccordement risque de détériorer ce dernier, les vis tourneraient alors dans le vide.

Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

Garantie

Ce produit bénéficiait d'une garantie de 2 ans à partir de la date d'achat. La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complet avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas les dommages provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclues de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pièces de rechange non d'origine, au démontage ou à la modification de l'appareil.

Brico Depot reste tenue des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code Civil.

Fabriqué en FRANCE

Distribué par BRICO DEPÔT

30-32 rue de la Tourelle

91310 Longponç sur Orge

FRANCE

Contact SAV: appelezle0232190638
