Type de produit	Caméra de surveillance jour/nuit à LED IR
Marque	Samsung
Modèle	SCCB9373P
Capteur	CCD couleur 1/3 pouce Super HAD (SONY)
Résolution	540 TVL (couleur), 570 TVL (N/B)
Éclairement minimum	0 lux (avec LED IR allumée)
Distance IR maximale	70 m
Nombre de LED IR	42 LED IR
Objectif	6~50 mm, F1.6, jour/nuit, iris à ouverture automatique (DC), focale variable
Réglages externes	Zoom et mise au point par levier
Sortie vidéo	1.0 Vcc sur 75 Ω (BNC)
Indice de protection	IP66 (résistant à l'eau)
Alimentation	24 V CA / 12 V CC ±10%
Consommation	2.5 W (LED éteint), 14.4 W (LED allumé)
Température de fonctionnement	-10°C à 50°C
Humidité de fonctionnement	90% HR maximum
Dimensions	98 mm (diamètre) x 162,4 mm (longueur)
Système de synchronisation	Interne
Rapport signal/bruit	Supérieur à 48 dB (AGC désactivé)
Vitesse d'obturateur	1/60 s (NTSC) / 1/50 s (PAL)
Fonctions principales	Commutation automatique jour/nuit, LED IR automatique, réglage zoom et mise au point externes, support orientable
Sécurité	Utiliser uniquement l'adaptateur spécifié ; éviter l'exposition à la pluie ou à l'humidité ; installation solide
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de papier abrasif

FOIRE AUX QUESTIONS - SCCB9373P SAMSUNG

Comment régler le zoom et la mise au point ?

Desserrez les leviers de zoom et de mise au point situés sur la caméra. Pour un angle large, tournez le levier de zoom vers W (grand angle) ; pour un zoom avant, vers T (téléobjectif). Ajustez la mise au point avec l'autre levier de N (proche) à ∞ (loin) jusqu'à obtenir une image nette. Resserrez les leviers après réglage.

Pourquoi l'image est-elle noire ou absente ?

Vérifiez d'abord la connexion de l'alimentation (24 V CA ou 12 V CC) et du câble vidéo. Assurez-vous que le sélecteur d'impédance est sur 75 Ω. Vérifiez également le réglage du potentiomètre de tension DC de l'iris : tournez-le vers H pour éclaircir l'image.

Comment nettoyer la caméra ?

Utilisez un chiffon sec et doux. N'utilisez jamais de papier abrasif ou de produits chimiques. Si la vitre est sale, vous pouvez utiliser une brosse douce ou un chiffon propre. Assurez-vous que la caméra est hors tension avant le nettoyage.

Quelle est la portée des LED IR ?

La portée maximale des LED IR est de 70 mètres dans des conditions idéales. La commutation automatique jour/nuit est gérée par une cellule photoélectrique (Cds).

Puis-je utiliser cette caméra en extérieur ?

Oui, la caméra est classée IP66, ce qui la rend résistante à l'eau et à la poussière. Elle peut être installée en extérieur, mais évitez de l'exposer directement à la pluie battante ou à des projections d'eau.

Comment installer la caméra ?

Fixez solidement le support au mur ou au plafond. Desserrez les boulons de panoramicique/inclinaison pour orienter la caméra. Branchez l'alimentation (24 V CA ou 12 V CC) et le câble vidéo. Réglez le sélecteur d'impédance sur 75 Ω sauf en cas de bouclage.

Que faire si l'image est floue ?

Vérifiez si la vitre de la caméra est propre. Nettoyez-la si nécessaire. Assurez-vous que la mise au point est correctement réglée à l'aide du levier dédié. Évitez de pointer la caméra vers une source lumineuse intense.

Quelle alimentation utiliser ?

Utilisez une alimentation régulée de 24 V CA / 1.5 A ou 12 V CC / 1.5 A selon le modèle. Ne branchez l'alimentation qu'après avoir terminé l'installation.

La caméra chauffe-t-elle normalement ?

Une légère chaleur est normale, surtout lorsque les LED IR sont allumées (consommation 14.4 W). Si la caméra devient très chaude ou dégage une odeur, débranchez-la immédiatement et contactez le service après-vente.

Comment passer en mode nuit ?

La commutation jour/nuit est automatique grâce à la cellule photoélectrique. En faible luminosité, la caméra bascule en mode N/B et active les LED IR. Vous pouvez également vérifier le réglage du potentiomètre de l'iris pour ajuster la sensibilité.

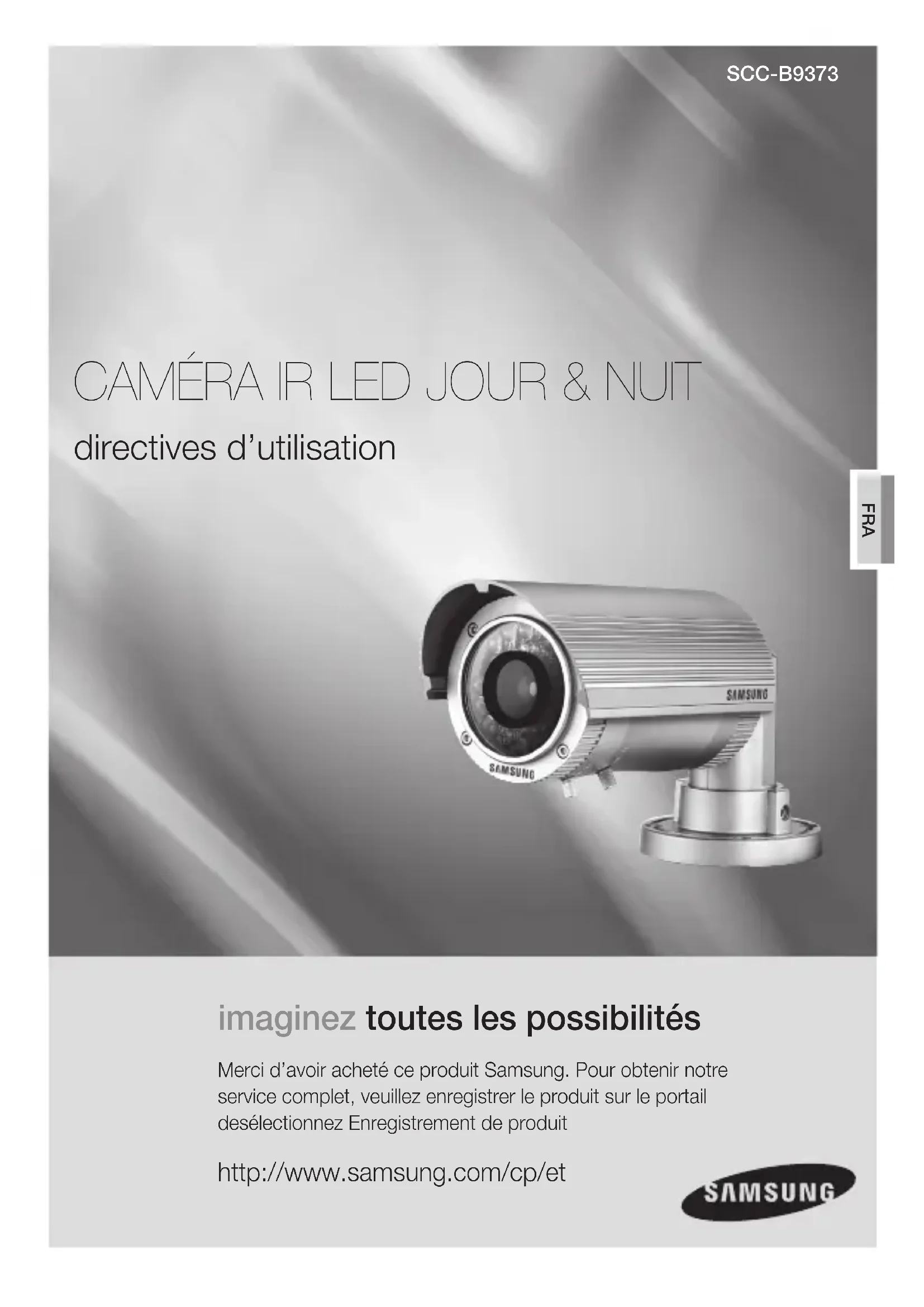

MODE D'EMPLOI SCCB9373P SAMSUNG

imaginez toutes les possibités

Merci d'avoir acheté ce produit Samsung. Pour obtenir notre service complet, veuillez enregistrer le produit sur le portail desélectionnéz Enregistrement de produit

http://www.samsung.com/cp/et

ATTENTION

RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCSE ELECTRIQUES, NE RETIREZ PAS LE COUVEROLE (OU LA PARTIE ARRIERÉ) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE..

Ce symbole signale la présence, d'une tension dangereuse constituent un risque de chocolélectrique dans cette unité.

Ce symbole indique qu'il y a d'importantes directives de fonctionnement et d'entretien dans la documentation accompagnant cette unité.

ATTENTION

Pour réduire le risque d'incendie ou de chocolélectrique, ne pas exposer cet apparéil à la pluie ou à l'humidité.
Pour éviter toute blessure, cet appeareil doit être solidement fixé au plancher ou au mur conformément aux directives d'installation.
Si la tension du secteur est de 240 V c.a., un adaptateur de prise approprié doit être utilisé.

ATTENTION

1. Utiliser uniquement l'adaptateur standard spécifique dans la fiche technique.
   L'utilisation de tout autre adaptateur peu causeur un incendie, un choc électrique ou endommager le produit.
2. La connexion incorrecte de la source d'alimentation ou le remplacement incorrect de la batterie peut provoquer une explosion, un incendie, un choc électrique ou endommager le produit.
3. Ne pas brancher plus d'uneamera à un adaptateur. Dépasser la capacité peut générer une chaleur anormale ou un incendie.
4. Brancher le cordon d'alimentation sécuritairement à la prise secteur. Une mauvaise connexion peu provoquer un incendie.
5. Lors de l'installation de laamera, la fixer solidement et sécuritétairement. La chute d'uneamera peut cause des blessures corporelles.
6. Ne pas placer d'objets conducteurs ( comme des tournevis, pieces de monnaie, objets metalliques, etc.) ou de contenant replis d'eau sur laamera. Cela peut cause des blessures corporelles provoquer par un incendie, un chic électric qu'on chute d'objets.
7. Ne pas installer l'appareil dans un endroit humide, poussiereux ou plein de suie. Cela peut causeur un incendie ou un chic electrique.
8. Si des odeurs ou des fumées inhabituelles s'échépent de l'appareil, arrêter d'utiliser l'appareil. Dans un tel cas, débrancher immédiatement le cordon d'alimentation et contacter le centre de service. Un usage continu dans de telles conditions peut cause un incendie ou un choc électrique.
9. Si l'appareil ne fonctionne pas normalement, contacter le centre de service le plus proche. Ne jamais démonter ou modifier dequelle que façon que ce soit ce produit. (SAMSUNG n'est pas responsable des anomalies provoquées par des modifications ou tentatives de réparation non autorisées.)

10. Lors du nettoyage, ne pas vaporiser d'eau directement sur les composants du produit. Cela peut cause un incendie ou un choc électrique.

11. Ne pas laisserz tomber d'objet sur le produit ou le soumettre à de violents chocs.
    Ne pas placer le produit dans un endroit où il pourrait subir de force vibration ou des interférences magnétiques.

12. Ne pas installer laamera dans un endroit où la temperature pourrait dépasser plus de 50^ , ou être inférieure à 10^ , ou à une humidité élevée. Cela peut cause un incendie ou un choc électrique.
13. Si vous désirez déplacer le produit déjà installé, coupez l'alimentation puis déplacez ou réinstallé le produit.
14. En cas d'orage,steroler la fiche de la prise electrique.Le non-respect de cette consigne peut provoquer un incendie ou endommager le produit.
15. Placer le produit dans un endroit protégé des rayons du soleil et des sources de chaleur. Cela peut provoquer un incendie.
16. Installer dans un endroit bien ventilé.
17. Éviter de diriger laamera en direction d'objets extrémement brillants, tel que le soleil, pour ne pas endommager le capteur d'image CCD.
18. Veillez à éviter toute projection sur l'appareil et ne placez jamais de recipients contenant un liquide (ex.: vase) dessus.
19. La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

Déclaration relative à la Commission fédérale des communications (FCC)

Cet apparéil est conforme à la partie 15 des règlements de la FCC. Le fonctionnement est assujeti aux deux conditions suivantes :

1) Cet apparéil ne doit pas produit d'interférence nuisible, et
2) Cet apparéil doit accepter toute interférence reçue, dont les interférences pouvant causeur un fonctionnement indésirable.

Cet apparéil a été testé et trouvé conforme aux limites d'un apparéil numérique de classe A, en vertu de la partie 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l' apparéil est utilisé dans un environnement commercial. Cet apparéil générale, utilise et peut raynonner une énergie radiofréquence. S'il n'est pas installer ou utiliser conformément au manuel d'instructions, il peut provoquer des interférences nuisibles aux radiocommunications. Le fonctionnement de cet apparéil dans une zone résidentielle est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur devra y.Remédier à ses frais.

1. Prendre connaissance de ces consignes.
2. Conserverces consignes.
3. Tenir compte de tous les averissements.
4. Suire toutes les consignes.
5. Ne pas utiliser cet apparéil à proximité de l'eau.
6. Nettoyer seulement avec un tissu sec.
7. Ne pas boucher les ouvertures de ventilation. Installer conformément aux directives du fabricant.
8. Ne pas installer proche d'une source de chaleur tel qu'un radiateur, d'une bouche d'air chaud et d'autres apparèils ( comme un amplificateur) qui produit de la chaleur.
9. Ne pas supprimer le dispositif de sécurité de la fiche polarisée ou avec mise à la terre. Une fiche polarisée est composée de deux lames dont l'une est plus large que l'autre. Une fiche avec mise à la terre est composée de deux lames et d'une broche de mise à la terre. La lame la plus large ou la broche sont prévues pour votre sécurité. Si la fiche fournie ne convient pas à votre prise secteur, consulter un électricien pour la remplacer.
10. Protégére le cordon d'alimentation pour éviter qu'il ne soit piétiné ou pince, particulièrement aux fiches, aux prises utilisaires et aux points de sortie des appareils.
11. Utiliser seulement les accessoires/fixations spécifiés par le fabricant.
12. Utiliser seulement avec le chariot, le statif, le trépied, le support ou la plate-forme spécifiés par le fabricant ou vendu avec l'appareil.

1. Débrancher cet apparéil. Lorsqu'un chariot est utilisé, pour éviter des blessures du au renversement, soyez prudent lors des déplacement de l'ensemble chariot/ apparéil.
2. Pour toute opération d'entretien, se référer à du personnel qualifié. Un entretien est nécessaire lorsque l'appareil à subit des dommages tel que : dommages à la fiche ou au cordon d'alimentation, renversement de liquide ou chute d'objet sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, fonctionnement anormal de l'appareil ou chute de l'appareil.

02 Choses à garder en tête lors de l'installation et de l'utilisation

CHOSES A GARDER EN TÉTE LORS DE L'INSTALLATION ET DE L'UTILISATION

NOM DE CHAQUE PIECE

03 Nom de chaque piece

04 Installation de laamera

INSTALLATION

05 Dépannage

DéPANNAGE

06 Caracteristiques

CARACTERISTIQUES

07 Dimensions

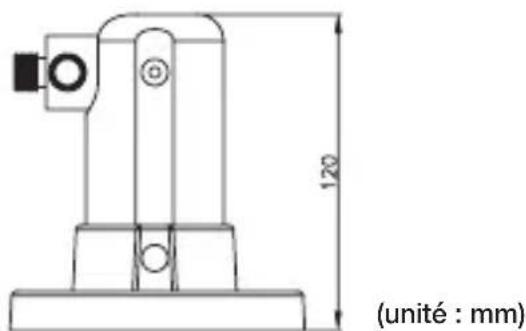

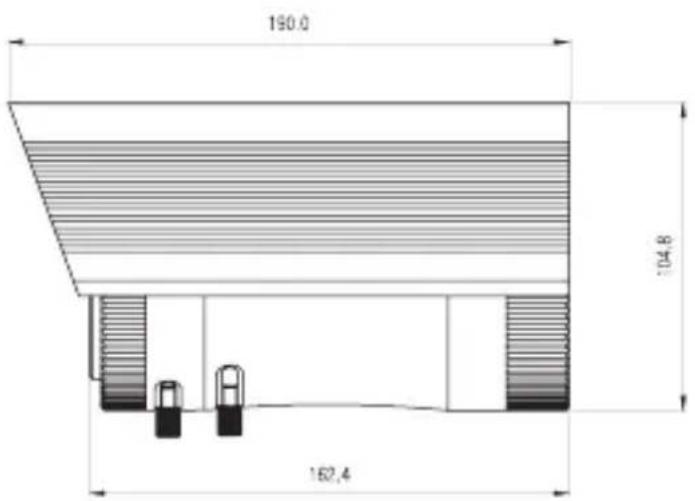

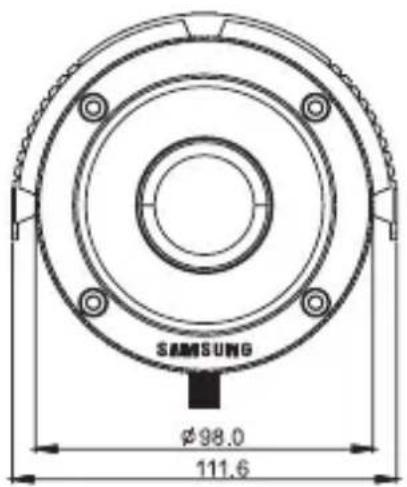

DIMENSIONS

• Capterur CCD Super HAD de 1/3 po SONY
• Résolution : 540TVL (Couleur), 570TVL (N/B)
• Éclairrement minimal de la scène : 0 lux (avec LED allumée)
• Plage de distance IR max.: 70 m
• Couleur et N/B à commutation automatique par cellule photoélectrique et sensibilité
• Objectif de 6~50 mm, F1,6, jour/nuit, à iris à ouverture automatique à cou plage continu (DC), à focale variable
• Distance focale et mise au point à réglage externe par levier
• Couplage continu (DC) de l'iris à réglage externe
  Commande de LED IR à commutation automatique par cellule photoélectrique Cds (42 LED IR)
• Support à orientation par cable
  Sortie pour moniteur de contrôle
• Résistanté à l'eau (IP-66)
  24 V c.a./12 V c.c.

choses à garder en tête lors de l'installation et de l'utilisation

• Ne pas démonter laamera.
• Manipuler toujours laamera avec soins. Ne pas donner de coup de poing ou secouer laamera. Utiliser et ranger laamera avec soins.
• Ne pas placer ou faire fonctionner laamera dans un environnement humide, comme sous la pluie ou sur des surfaces mouillées.
• Ne pas nettoyer laamera à l'aide d'un papier abrasif. Toujours utiliser un linge sec lors du nettoyage.
• Placer laamera dans un endroit frais, protégé de la lumière directe du soleil. Autrement, laamera pourrait être endommagée.

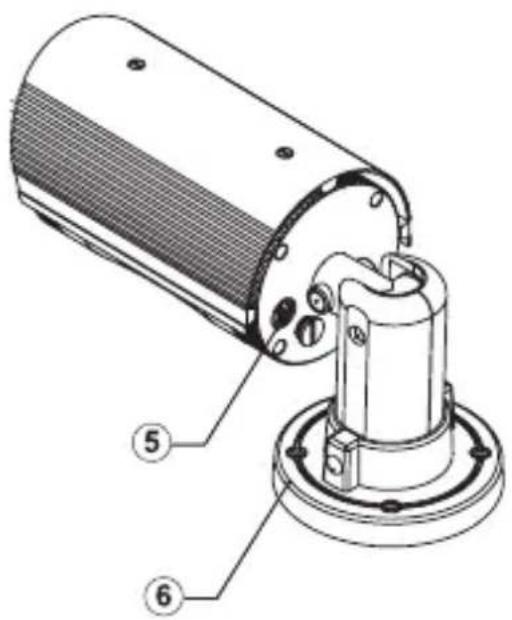

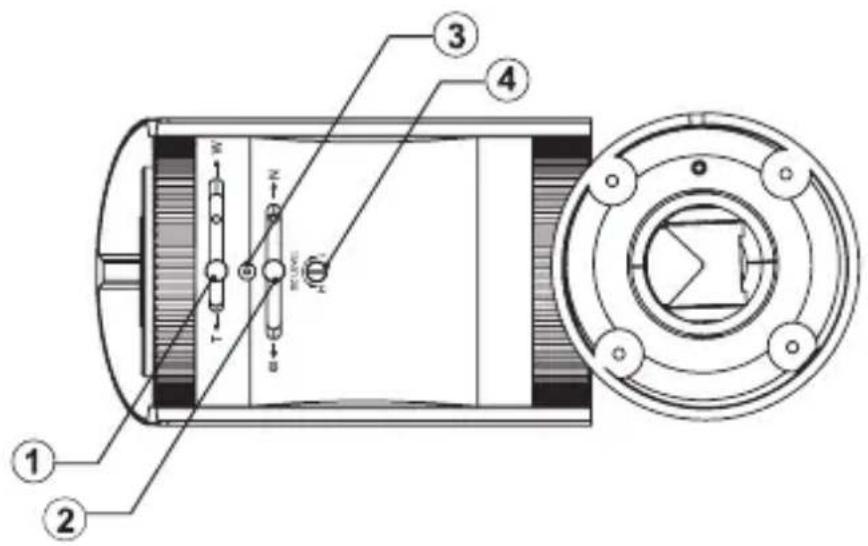

nom de chaque piece

1 LEVIER DE ZOOM

2 LEVIER DE MISE AU POINT

3 BOULON-GUIDE DE BAGUE

4 CACHE-VIS DE COUPLAGE CONTINU (DC)P

5 PORT VIDEO DE CONTROL

6 SUPPORT

INSTALLATION DE LA CAMÉRA

Leviers de zoom et de mise au point

• Desserrez les leviers et réglez le zoom et la mise au point.
  Après le contrôle de ces réglages, resserrez chaque levier

1. Levier de zoom

• Pour agrandir l'angle de prise de vue, tournez le levier de zoom à la position W (grand angle
• Pour obtenir une vue plus rapprochée, tournez ce levier à la position T (teleobjectif).

2. Levier de mise au point

• Pour régler la mise au point entre N (proche) et “∞” (loin) jusqu'à atteigner une image nette.

3. Boulon-guide de bague

• Faites attention à ne pas perdre ces petits boulons (3) qui ne doivent pas être touchés lors de l'utilisation normale de laamera.

4. Cache-vis de couplage continu (DC)

• Retirez délicatement ce cache-vis. Rangez-le en lieu sur car il doit être remis en place pour empêcher l'eau d'entrée dans laamera.

• Potentiomètre de tension c.c. pour le réglage dans le trou de vis.

• Pour un écran lumineux, tournez lentement le potentiametre de tension c.c. vers la position H (sens inverse des aiguilles d'une montre) avec le tournevis foumi.

• Pour un écran plus foncé, tournez-le vers la position L (sens des aiguilles d'une montre).
• Serrez ensuite le cache-vis pour empêcher l'eau d'entrée.

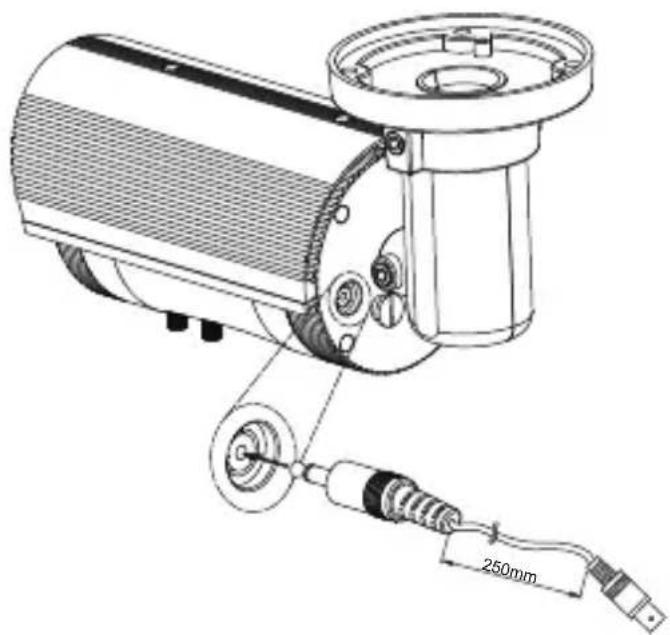

5.Description du port video de service

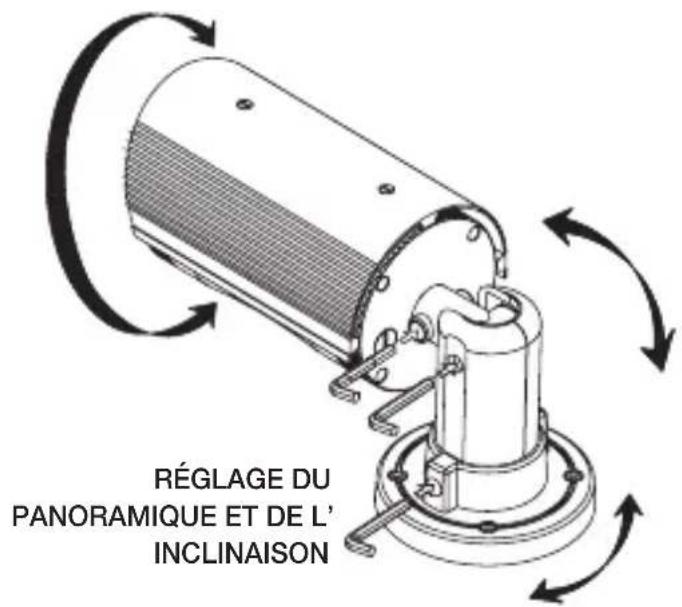

6. Support

Desserrez les boulons de panoramicique/inclinaison du support pour régler la direction de laamera. En référence à la page 3.

7. Connexion au moniteur et au bloc d'alimentation

• Réglez le sélecteur d'impédance à la position standard de 75 Ω, à moins qu'un autre équipement ne soit mis en boucle avec le monitér.
• Adaptateur : 24 V c.a./1.5 A ou 12 V c.c./1.5 A (modèle 24 V c.a./12 V c.c.)

• ne raccordez l'alimentation qu'une fois l'installation complètement terminée.
• N'utilise pas d'autre source d'alimentation que celle qui est spécifiée.

dépannage

Si vous avez des difficultés pour faire fonctionner laamera, consultez les guides suivants pour identifier les anomalies possibles.

Rien n' apparait sur I'ecran.

• Vérifiez la connexion de la source d'alimentation et de la ligne du signal video.
• Vérifiez le niveau d'intensité lumineuse de la tension c.c. de l'iris automatique de laamera.

L'imagé video n'est pas nette.

• Vérifiez si la vitre de laamera est propre.

Nettoyez la vitre de laamera avec une brosse ou un chiffon propre.

• Vérifiez que l'écran n'est pas directement exposé à un éclairage puissant.
  Réglez la position de laamera au besoin.
• Vérifiez si la pellicule de protection de la vitre de laamera a été retiree.

L'écran est nombre.

• Reglez la fonction de luminosité du moniteur.
• Vérifiez le niveau d'intensité lumineuse de l'iris à couplage continu (DC) à ouverte automatique de laamera.

L'affichage de I'ecran n'est pas correct lorsque les LED IR sont allumées.

• Vérifiez si la vitre de la camera est propre.
• Nettoyez la vitre de laamera avec une brosse ou un chiffon propre.

Si vous ne pouvez.Remédier à l'anomalie avec les directives ci-dessus,veuillez communiquer avec un technicien autorisé.

ARTICLE NTSC PAL
Capteur d'image Capteur	CCD couleur à transfert inter ligne de 1/3 po (SONY)
Pixels efficaces 768 (H) x 494 (V) (380 K pixels) 752 (H) x 582 (V) (440 K pixels)
Système d'analyse	525 lignes, rapport d'entrelacement 2:1	625 lignes, rapport d'entrelacement 2:1
Fréquence d'analyse 15,734 kHz (H), 59,94 Hz (V) 15,625 kHz (H), 50 Hz (V)
Résolution 540 TVL (Couleur), 570 TVL (N/B)
Vitesse d'obturator 1/60 s 1/50 s
Rapport S/B Supérieur à 48 dB (AGC hors fonction)
Système de synchronisation	Interne
Éclairrement minimal 0 lux avec LED IR (42 LED)
Sortie video Train video 1,0 V c.-à-c. (charge de 75 ) Ω
Objectif	Objectif jour/nuit de 6~50 mm, F1,6, à facale variable, à iris à coulage continu (DC) à ouverture automatique
Tension d'alimentation(*)	24 V c.a./12 V c.c. ±10 %
Puisance consommée	2,5 W (LED désactivé) / 14,4 W (LED activé)
Temp. de fonctionnement	14°F~122°F (-10°C~50°C)
Humidité de fonctionnement	Humidité relative max. de 90 %
Dimensions 98 mm (Ø) x 162,4 mm (L)

(*) Doit utiliser un bloc d'alimentation régulé et spécifique.

SAMSUNG
