Caractéristiques techniques	Caisson de basses Martin Logan BalancedForce 212, puissance de 1200 W, réponse en fréquence de 22 Hz à 200 Hz, haut-parleur de 12 pouces.
Utilisation	Idéal pour les systèmes home cinéma et audio haute-fidélité, conçu pour offrir des basses profondes et précises.
Maintenance et réparation	Vérifier régulièrement les connexions et le câblage, nettoyer le caisson avec un chiffon doux, éviter l'humidité.
Sécurité	Ne pas exposer à l'eau ou à des températures extrêmes, utiliser uniquement avec un amplificateur compatible.
Informations générales	Poids de 27 kg, dimensions de 45.7 x 45.7 x 45.7 cm, garantie de 5 ans.

FOIRE AUX QUESTIONS - BalancedForce 212 Martin Logan

Pourquoi mon caisson de basses Martin Logan BalancedForce 212 ne s'allume-t-il pas ?

Vérifiez que le caisson est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si le problème persiste, essayez une autre prise.

Comment régler le niveau de basses sur mon Martin Logan BalancedForce 212 ?

Utilisez le bouton de contrôle de volume situé à l'arrière de l'appareil pour ajuster le niveau des basses selon vos préférences. Vous pouvez également régler l'égaliseur de votre système audio pour un meilleur équilibre.

Pourquoi mes basses semblent-elles distordues ?

La distorsion peut être causée par un volume trop élevé ou une mauvaise position du caisson. Réduisez le volume et essayez de repositionner le caisson dans la pièce pour un meilleur rendu acoustique.

Comment connecter mon caisson de basses à mon système audio ?

Utilisez un câble RCA pour connecter la sortie subwoofer de votre récepteur audio à l'entrée du Martin Logan BalancedForce 212. Assurez-vous de suivre les instructions du manuel pour une connexion correcte.

Le caisson de basses fonctionne-t-il avec un système audio sans fil ?

Le Martin Logan BalancedForce 212 est un caisson de basses filaire. Pour l'utiliser avec un système audio sans fil, vous devrez utiliser un émetteur sans fil compatible connecté à la sortie du récepteur.

Comment puis-je optimiser la performance de mon caisson de basses ?

Placez le caisson dans un coin de la pièce pour une meilleure amplification des basses. Évitez de le placer près de murs ou d'objets qui pourraient obstruer le son. Assurez-vous également que les réglages de votre système audio sont appropriés.

Mon caisson de basses émet un bruit de grésillement. Que faire ?

Vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées. Un grésillement peut également être causé par des interférences électromagnétiques, donc éloignez le caisson d'autres appareils électroniques si nécessaire.

Comment mettre à jour le firmware de mon Martin Logan BalancedForce 212 ?

Actuellement, le Martin Logan BalancedForce 212 ne nécessite pas de mise à jour de firmware. Assurez-vous de consulter le site web de Martin Logan pour toute information future sur les mises à jour.

Quelle est la garantie pour le Martin Logan BalancedForce 212 ?

Le Martin Logan BalancedForce 212 est généralement couvert par une garantie de 5 ans contre les défauts de fabrication. Consultez le manuel ou le site web de Martin Logan pour les détails spécifiques.

MODE D'EMPLOI BalancedForce 212 Martin Logan

manuel de l'utilisateur

REMARQUE: cet équipement a ete teste et juge conforme aux limites d'un apparéil numérique de Classe B, en vertu de la Section 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection jugée raisonnable contre l'interfERENCE nuisible dans une installation résidentielle. Ce équipement génére des utilisations et peut émettre une énergie radiofréquence et, s'il n'est pas installé et utilise conformément aux instructions, peut cause une interfERENCE nuisible aux radiocommunications. Toutfootis, il n'existe aucune garantie qu'une interfERENCE ne se produit pas dans une installation particulière. Si cet équipement cause une interfERENCE nuisible à la réception radiophonique ou télévisuelle, qu'on peut déterminer en ouvrant et en fermant l'équipment, l'utilitaire est invite à essayer de corriger l'interfERENCE à l'aide d'une des mesures suivantes :

Réorienter l'antenne de réception ou la changer de place.
Augmenter la distance entre l'équipement et le récepteur.
Raccorder l'equipement à une prise située sur un autre circuit que celui sur lequel le récepteur est raccordé.
- Consulter le revendeur ou un technicien radio/TV compétent pour obtenir de l'aide.

Merci à vous, propriété d'un produit MartinLogan,

d'aimer ce que nous faisons,

et de faire en sorte que nous puissions faire ce que nous aimons.

Numero de série

Veuiliez noter vos numeros de série ici ain de pouvoir les consulter facilement. Vous auez besoin de ces renseignements lorsque vous remplorez l'inscription à la garantie. Le numero de série se trove dans la partie inférieure de la plaque anirres et sur le carton d'embollage.

Paramètres :

Niveau

Niveau 25 Hz

Filtre passe basse.

Phase

Fille passéeassepersonaliséecharge.

Paramètres de gestion des graves du processeur A/V :

Taille de l'enceinte principale

(grande toille recommendée pour les enceintes à gommé complète)

Taille de l'enceinte centrale

(petite taille recommendee)

Taille de l'enceinte ambiophonique

(petite tauille reconnendez)

Niveau

Passebasse

En verlu de la directive WEEE de l'Union europeenne (directive sur les déchets électriques et électroniques), entree en vigueur le 13 août 2005, nous vous avions que ce produit pourrait renerfermer des matériaux reglementés dont l'élimination

doit faire l'objet de procédures de réutilisation et de recyclage particuliers.

À cette fin, MartinLogan a demandé à ses distributeurs dans les pays membres de l'Union europeenne de repreneindre et recycler ce produit gratuitement. Pour couver le distributeur le plus pres, veillez communier avec le revende aupres de qui vous avez acheté ce produit, envoyer un courriel à [e-mail] ou consultier le localisateur de distributeur sur le site Web www.martinlogan.com.

Veuillez nater que seul le produit est regi par la directive WEEE. Nous vous encourageons à recycler les matériaux d'emballage et autres matériaux d'expédition selon les procédures normales.

le point d'exclamation dans un triangle équilatéral ouvert l'utilisateur de la présence de directives importantes en matière de fonctionnement et d'entretien (service) dans les documents qui accompagnent l'appareil.

Le symbole de l'éclair avec une pointe en forme de flèche, dans un triangle équilateral, avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée pres du produit qui peut être suffisante pour constituer un risque de décharge électrique.

MISE EN GARDE! N'utilisez pas le caisson de sous-graves à l'exterieur du pays où il a été acheté à l'origine - les exigences en matière de tension varient d'un pays à l'autre. Une tension inappropriée peut cause des dommages potentiellement dispendieux à réparer. Le caisson de sous-graves est expédé aux distributeurs MartinLogan autorisés avec l'alimentation électrique appropriée pour une utilisation dans le pays où la vente est prévue. Une liste des distributeurs autorisés est disponible sur le site Web www.martinlogan ou en envoyant un courriel à l'adresse info@martinlogan.

Tesé pour étre conforme aux normes du FCC POUR UNE UTILISATION A LA MAISON OU AU BUREAU

Cet apparéil est conforme à la partie 15 des règles du FCC. L'utilisation est assujettée aux deux conditions suivantes : (1) cet apparéil ne doit pas causer d'interférence nuisible, et (2) cet apparéil doit accepter l'interférence reçue, notamment l'interférence qui peut cause un mauvais fonctionnement.

Averissements de sécurité et installation en bref (Français)

AVERTISSEMENT!

• Présence de tensions dangereuses à l'intérieur—ne pas ouvrir.
• Confiez les réparations à un technicien qualifié.
  Pour eviter un risque d'incendie ou d'électrocution, n'expose pas ce matériel à l'humidité.
• Etreignez l'amplificateur et debranchez le caisson de graves en cas d'apparition de conditions anomalies.
  Le cordon secteur ne devra pas etre mis en place, enleve ou laissede tache du haut-parleur lorsque son extrimite opposee est reliée au secteur electrique.
  Le boulon de mise en marche principal pres de l'entree secteur devra tous jours rester facilement accessible.
  UtilisEZ uniquement avec une prise secteur avec prise de terre.
• Ne pas placer de bougies ou autres flammes ouvertes sur le haut-parleur.
• Ne pas placer de liquides dans des verres ou des vases sur le haut parleur.
  Le haut parleur ne doit pas etre exposé a des liquides s'egoutant ou projetés.
• Les termaux marques du symbole d'un éclair devront être connectés par une personne qualifiée ou à l'aide de terminaux préfabriques.
  Le cordon secteur doit rester normalement accessible pour le cas ou des conditions anormales surviendraient.

Nous savons que vous est impatant d'ecouter votre nouveau caisson de graves Martinlogan. Ce document vous permet une installation rapide et facile. Une fois qu'il sera en service, prenez s'il vous plait le temps de dire en profondeur le resté des informations contenues dans le manuel de l'utiliseur. Il vous procurera des informations relatives à l'obtention des mêilles performances de ce caisson de graves très performant.

Si vous devièz rencontres des difficultés lors de l'installation ou de l'utilisation de votre caisson de graves MartinLogan, référez-vous aux sections Acouslique des Pièces, Placement ou Fonctionnement de votre manuel. En cas de problèmes persistants ou difficilles à résoudre, contactez s'il vous plait toute concessionnaire MartinLogan officiel. Il vous apportera le soutien technique approprié à votre situation.

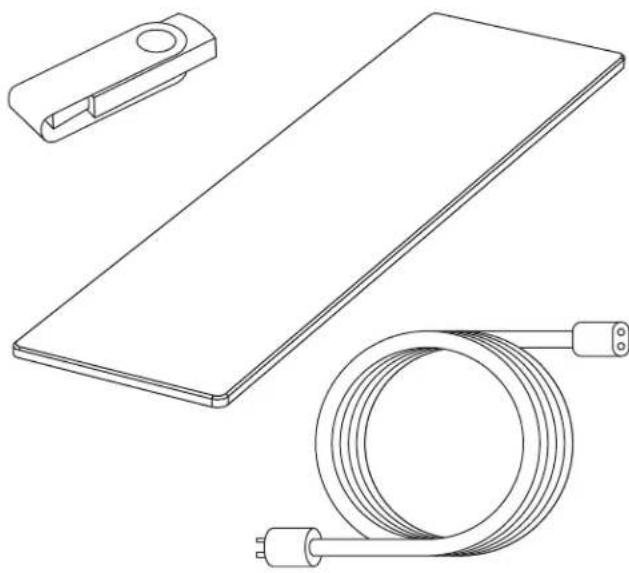

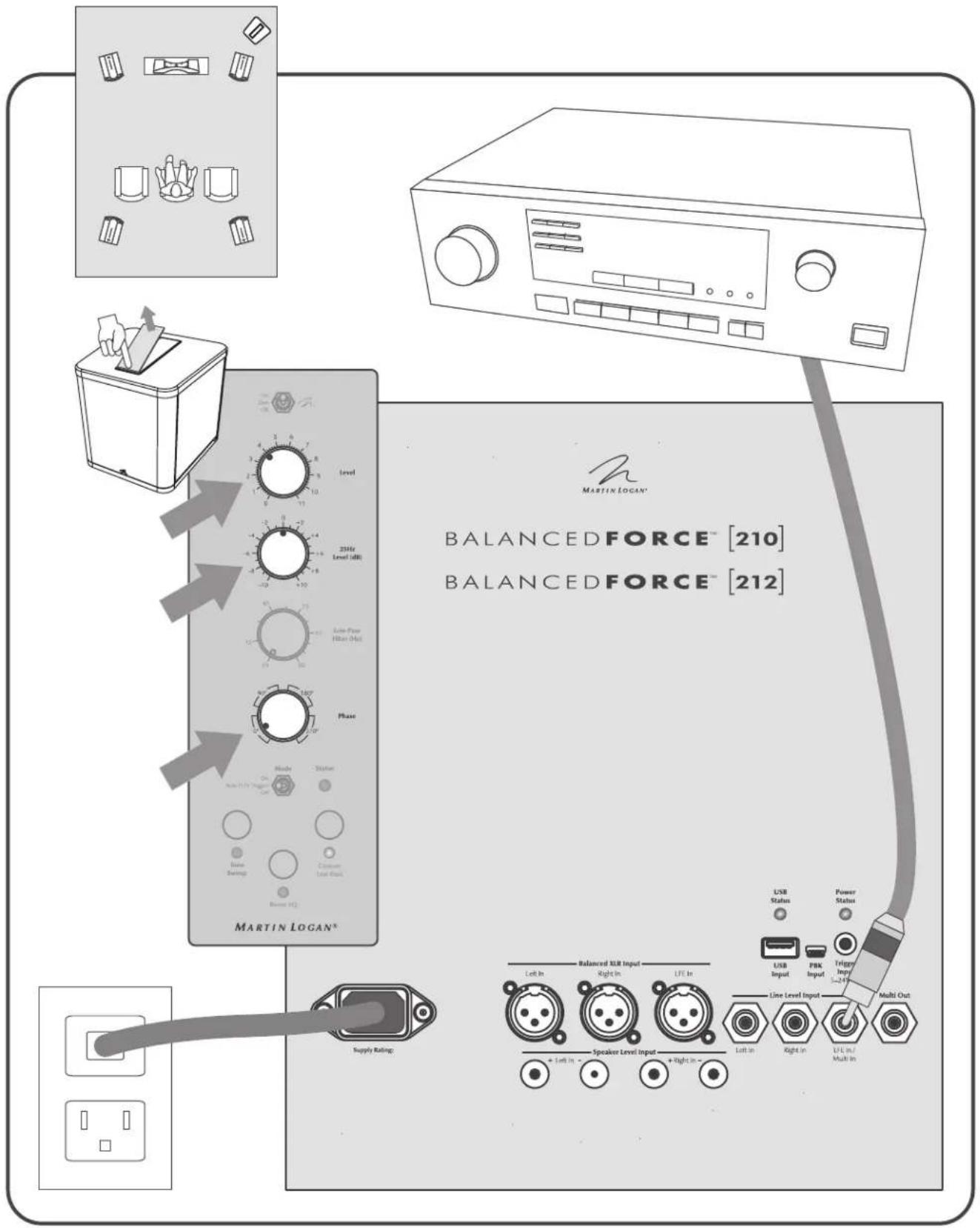

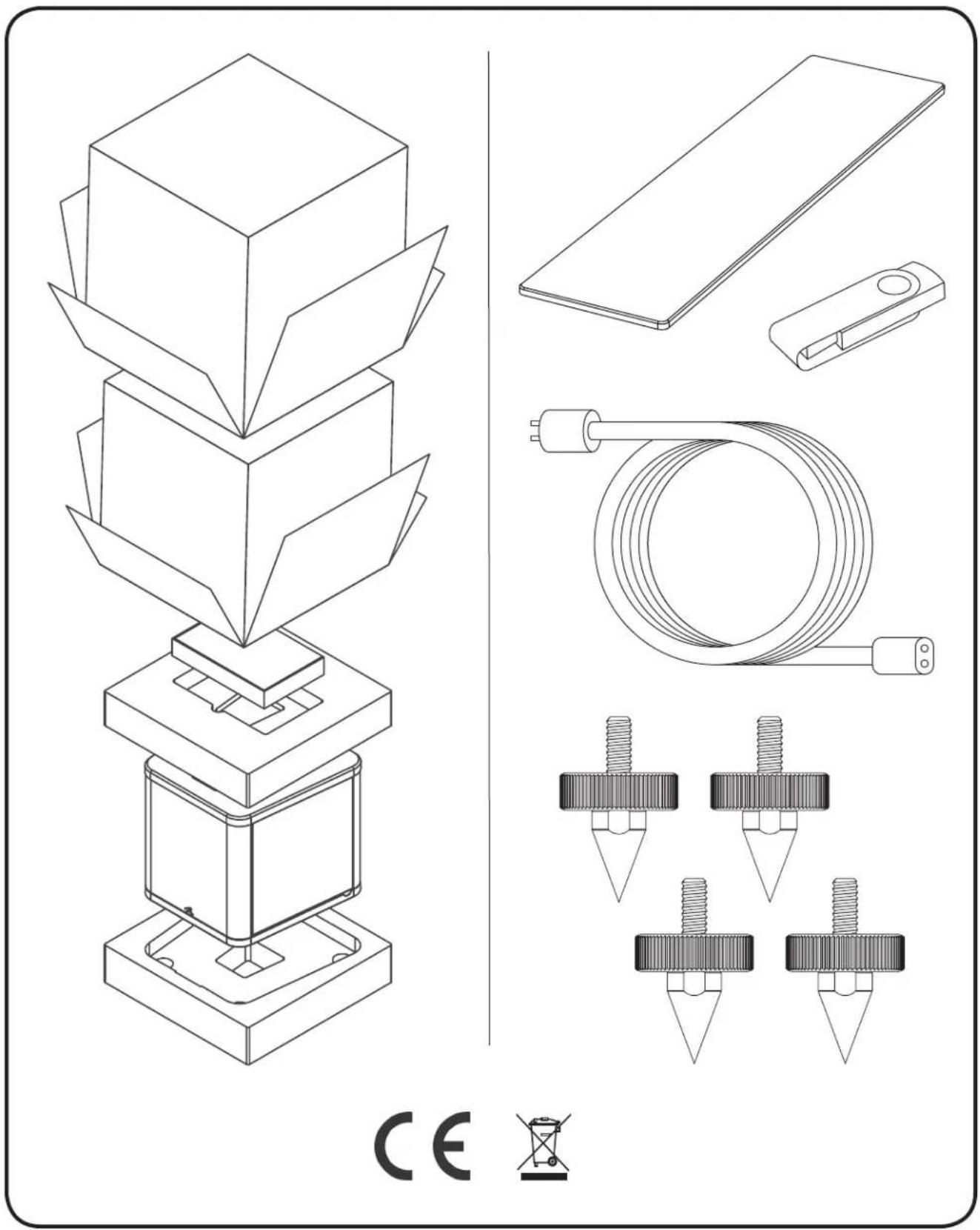

Etape 1: Deballage

Sortez vous nouveau caisson de graves de son emballage. Veuillez conserver le matériel d'emballage d'origine pour une utilisation ultérieure - l'emballage de rechange peut etre disponieux.

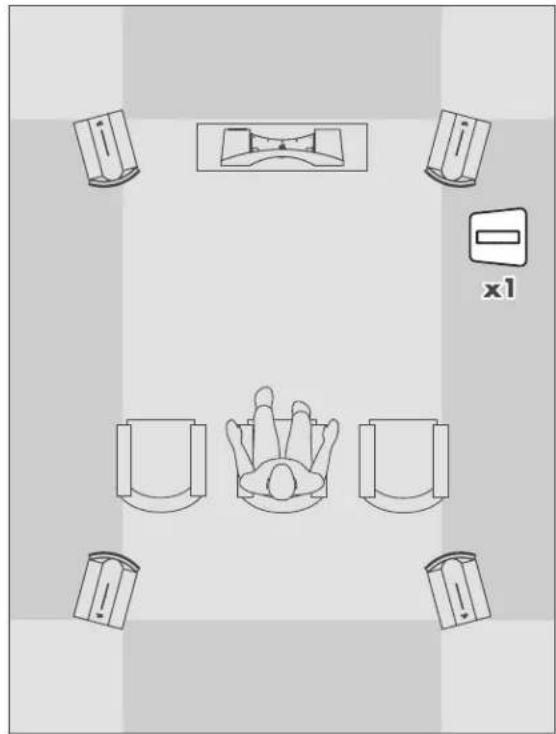

Etape 2: Positionnement

Vous choisirez peutetre de placer voite caisson dans un coin a l'avant de vaote piece. Si place dans un coin, alignez le caisson diagonalement ain que les deux woolers soient equidistants des murs adjacent Avant tout placement final, experimentez avec d'autres emplacements.

Une position plus éloignée des coins peut souvent apporter une(Meilleure) intégration avec les enceinles principales. Voit la section placement pour plus de détails.

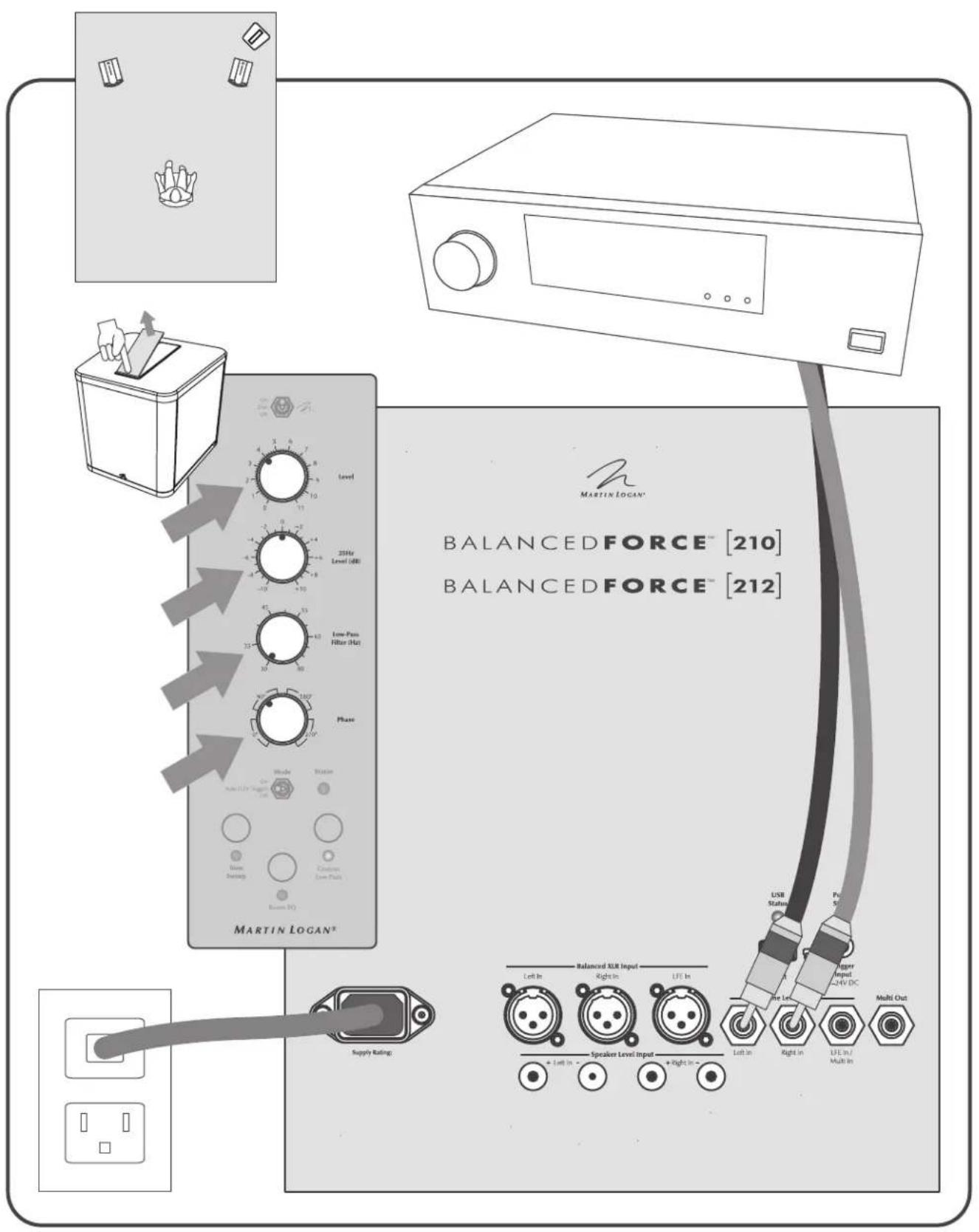

Etape 3: Placement

Utilisez les meilleurs cables possibles. Des cables de haute qualite, disponibles chez votre revendeur, sont recommendes et vous procureront des performances supérieures.

Reliez les sorties de votre préampli/processeur vers les connecteurs d'entrée situés sur la face arrêté du caisson, Voyez la section Contrôles et Connexions pour plus de détails.

Si vous complez connecter-vous caisson en utilisant l'entree Speaker Level (entree haul niveau), referez-vous à la section Entree Haul Niveau pour plus de détails.

Etape 4: Connexion Secteur (voir avertissement)

Assurez-vous que le bouton de niveau est réglé sur 0. Branchez le caisson sur le secteur. Lisez la section Connexion Secteur de ce manuel pour plus détails.

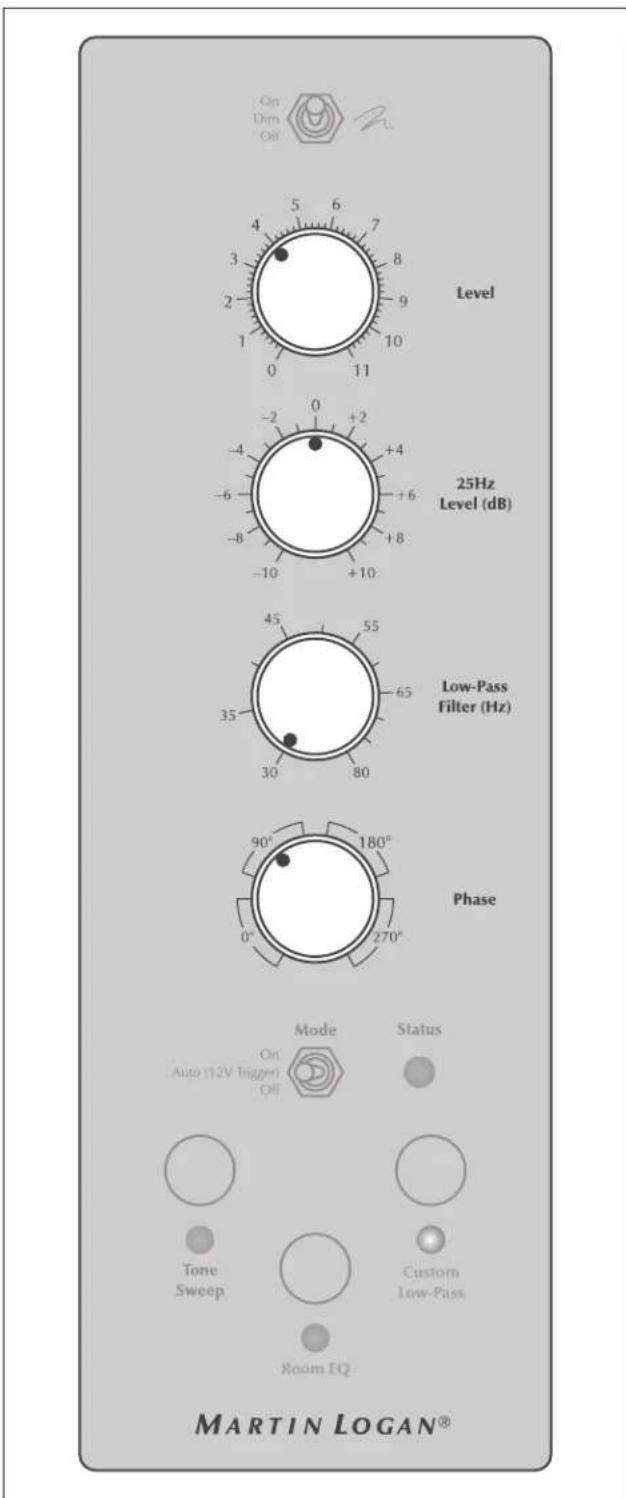

Etape 5:Réglage des commandes

• Reglez le bouton level (niveau) sur 3 ou 4.
• Positionnez le commutateur Mode sur 'Auto (Trigger)'.
• Reglez le boulon level (niveau) 25 Hz sur 0.
• Reglez le boulon Phase sur 90^
• Reglez le bouton Low Pass Filter (filter passage bas) sur une position inférieure à la réponse de fréquences graves de vos enceintes principales. En cas de doute concernant cette fréquence commencez avec un réglage sur 35Hz.

Etape 6: Ecoutez et Profitez.

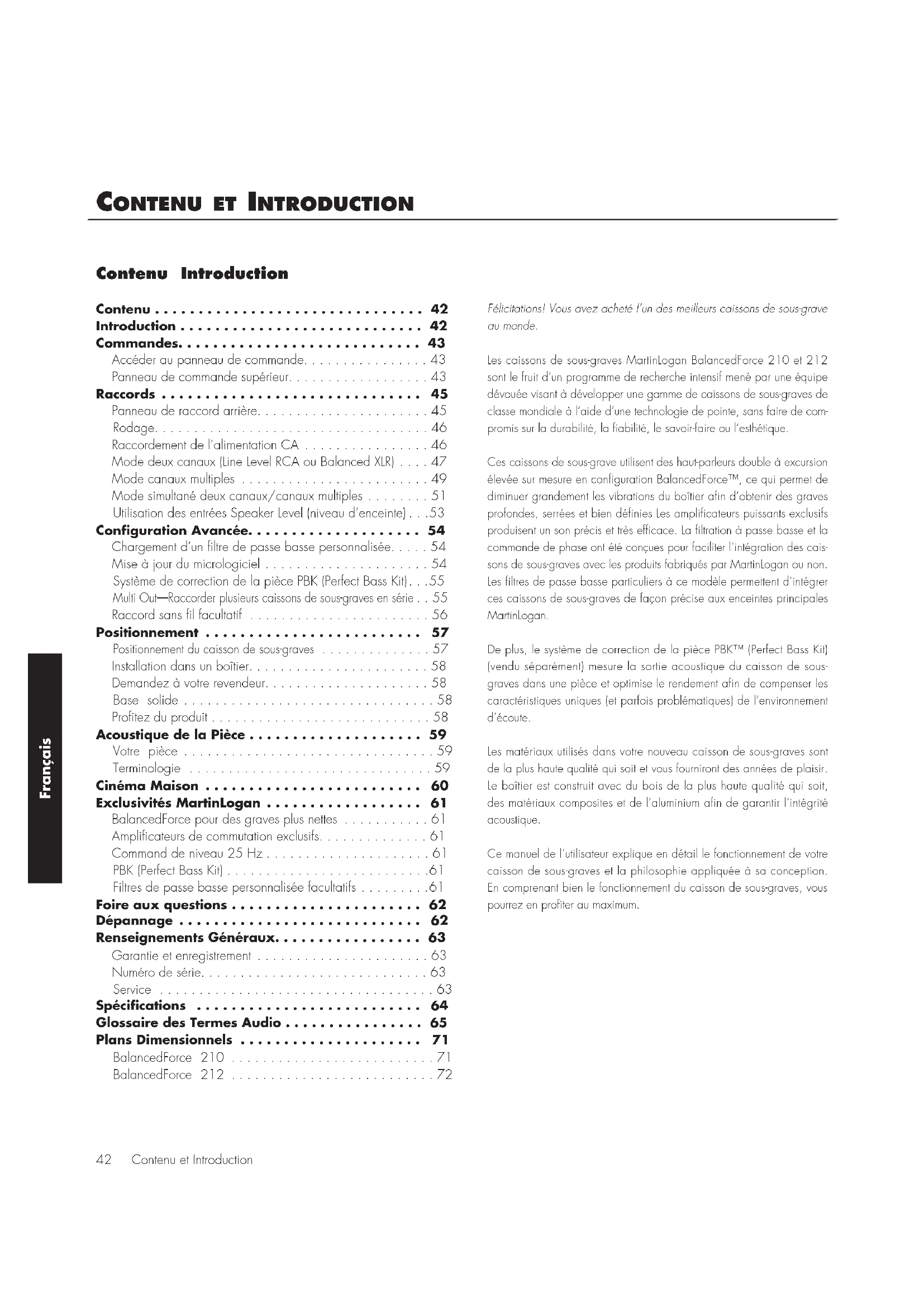

Acceder au panneau de commande. 43

Panneau de commande supérieur. 43

Raccords 45

Ponneau de raccord arriere. 45

Rodage. 46

Raccordement de l'alimentation CA 46

Mode deux canaux (Line Level RCA ou Balanced XLR) 47

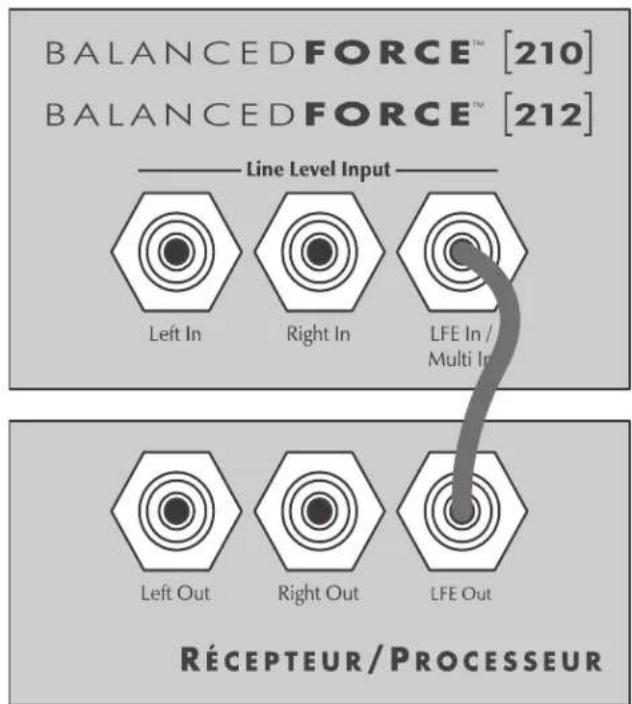

Mode canaux multiples 49

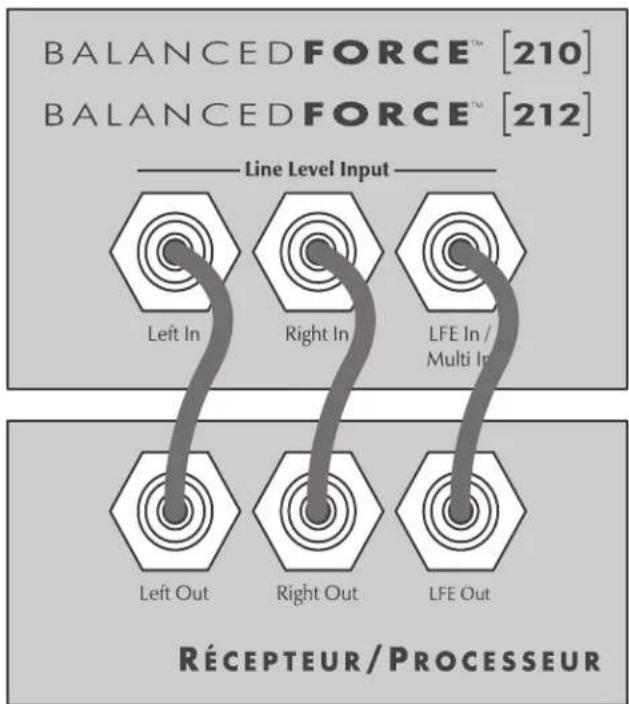

Mode simultané deux canaux/canaux multiples 51

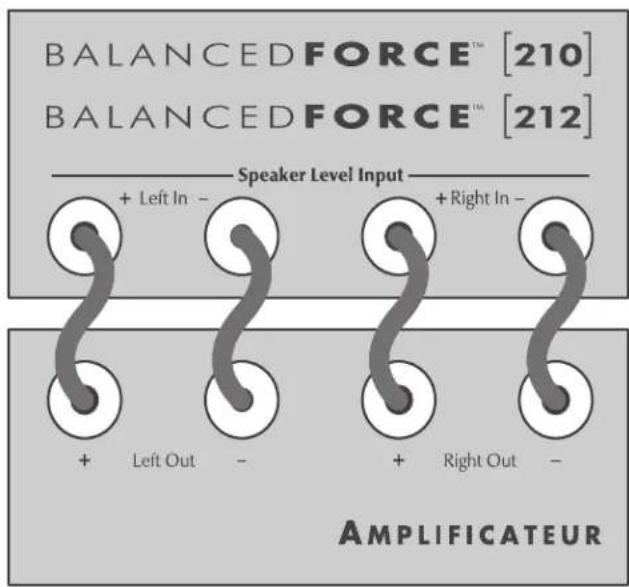

Utilisation des entrées Speaker Level [niveau d'enceinte] . .53

Chargement d'un filtre de passage basse personalisée. 54

Mise à jour du micrologiciel 54

Système de correction de la piece PBK (Perfect Bass Kit) . .55

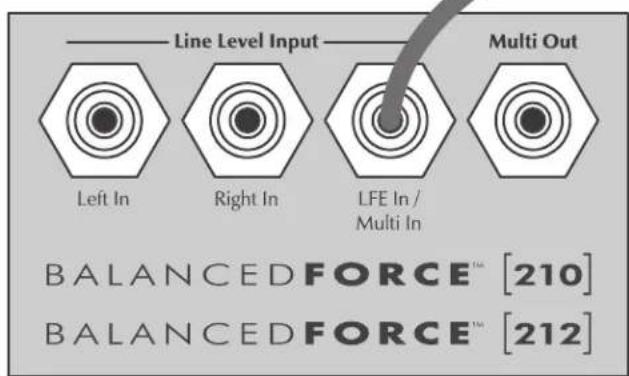

Multi Out-Roccarder plusieurs coissons de sous-graves en série . . 55

Raccord sans fil facultatif 56

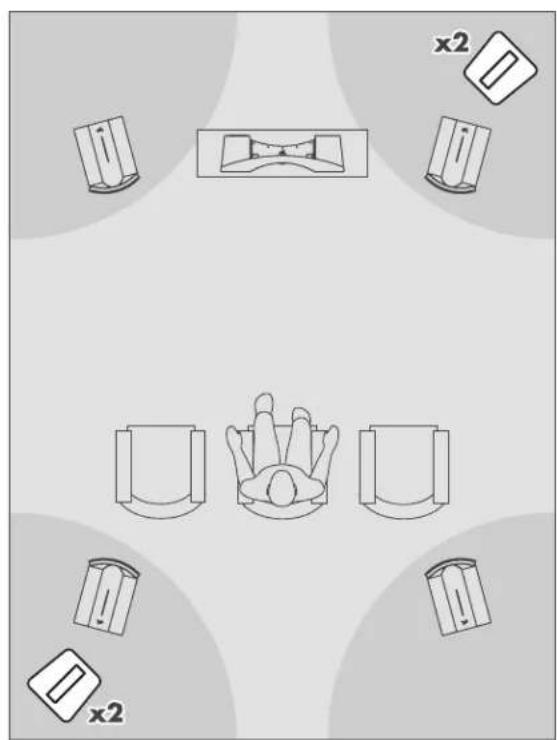

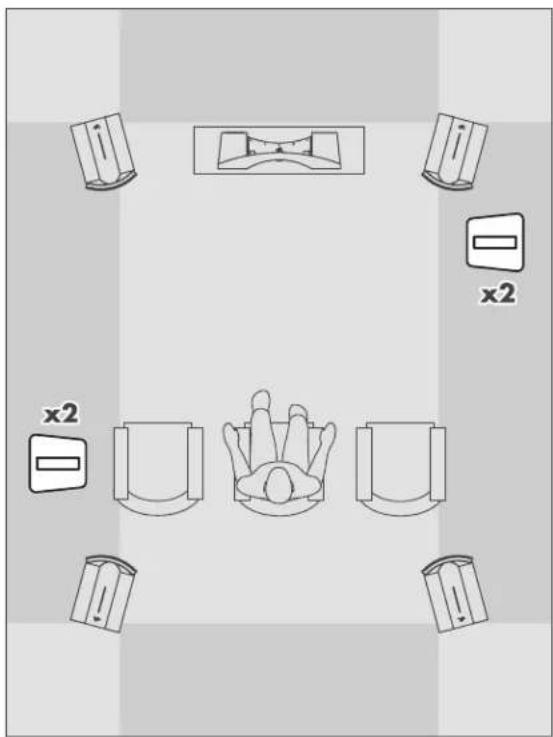

Positionnement 57

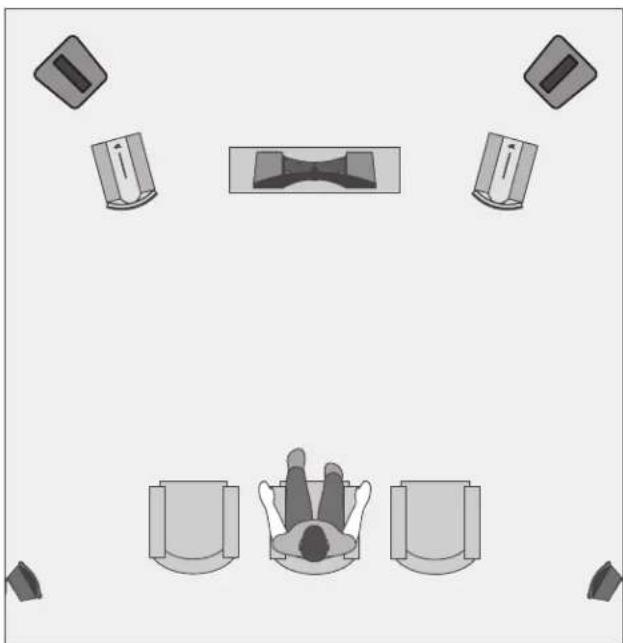

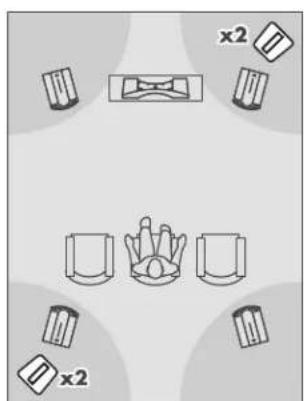

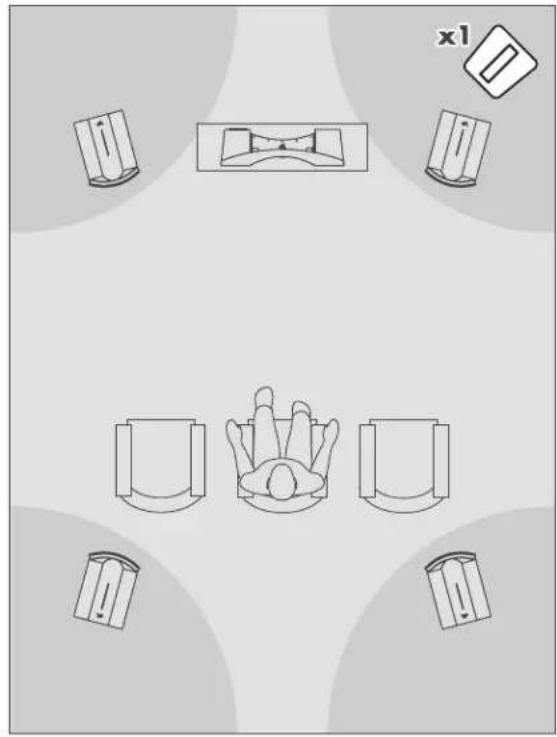

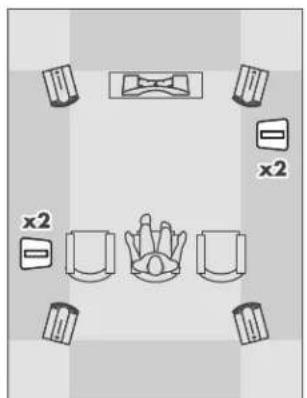

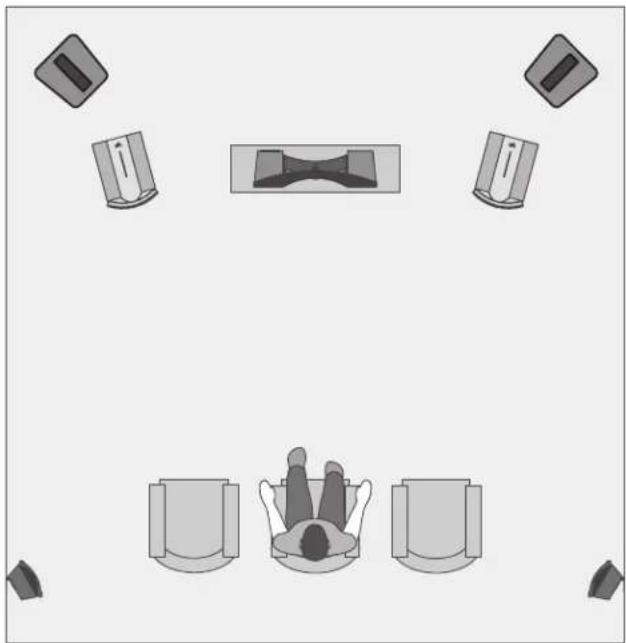

Positionnement du caisson de sous-graves 57

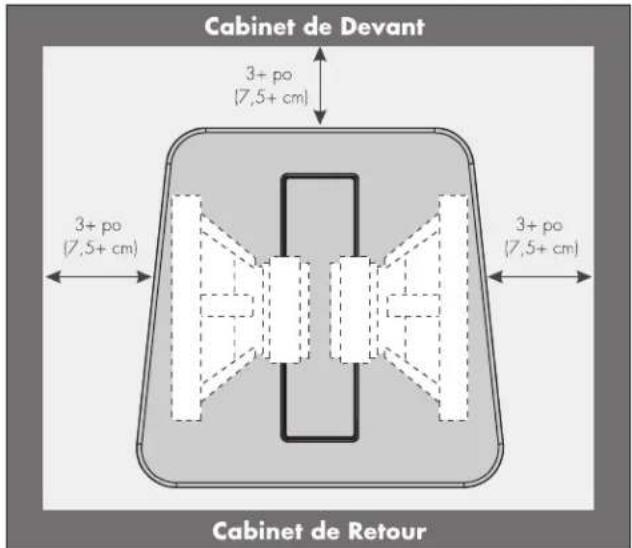

Installation dans un boitier. 58

Demandez a votre revendeur. 58

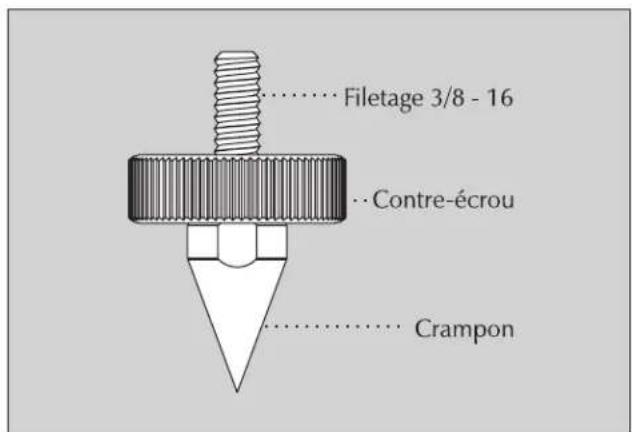

Base solide 58

Profitez du produit 58

Acoustique de la Pièce 59

Votre piece 59

Terminologie 59

Cinéma Maison 60

Exclusivités MartinLogan 61

BalancedForce pour des graves plus nettes 61

Amplificateurs de commutation exclusifs. 61

Command de niveau 25 Hz 61

Filtres de passage basse personnelée facultatifs 61

Foire aux questions 62

Dépannage 62

Renseignements Généaux. 63

Garantie et enregistrement 63

Numéro de série. 63

Service 63

Spécifications 64

Glossaire des Termes Audio 65

Plans Dimensionnels 71

BalancedForce 210 71

BalancedForce 212 72

Felications! Vous avez achete l'un des meilleurs caissons de sous-grave au monde.

Les caissons de sous-graves MartinLogan BalancedForce 210 et 212 sont le fruit d'un programme de recherche intensif mené par une équipe dévouée visant à développer une gamme de caissons de sous-graves de classe mondiale à l'aide d'une technologie de pointe, sans faire de promis sur la durabilité, la fiabilité, le savoir-faire ou l'esthétique.

Ces caissons de sous-grave utilisent des haut-parleurs double à excursion elevée sur mesure en configuration BalancedForce™, ce qui permet de diminuer grandement les vibrations du boitier afin d'obtenir des graves profundes, serrées et bien définies Les amplificateurs puissant exclusifs produit un son précis et très efficace. La filtration à passageasse et la commande de phase ont été conçues pour faciliter l'intégration des caissons de sous-graves avec les produits fabriqués par MartinLogan ou non. Les filtres de passageasse particuliers à ce modele permettent d'intégrer ces caissons de sous-graves de façon précise aux enceintes principales MartinLogan.

De plus, le système de correction de la piece PBK™ (Perfect Bass Kit) (vendu séparément) mesure la sortie acoustique du caisson de sous-graves dans une pièce et optimise le rendement afin de compenser les caractéristiques uniques [et parfois problèmes] de l'environnement d'écoute.

Les matériaux utilisés dans votre nouveau caisson de sous-graves sont de la plus haute qualité qui soit et vous fourniront des années de plaisir. Le boîtier est construit avec du bois de la plus haute qualité qui soit, des matériaux composites et de l'aluminium afin de garantir l'intégrité acoustique.

Ce manuel de l'utilisateur explique en détail le fonctionnement de votre caisson de sous-graves et la philosophie appliquée à sa conception. En complenant bien le fonctionnement du caisson de sous-graves, vous pourrez en profiter au maximum.

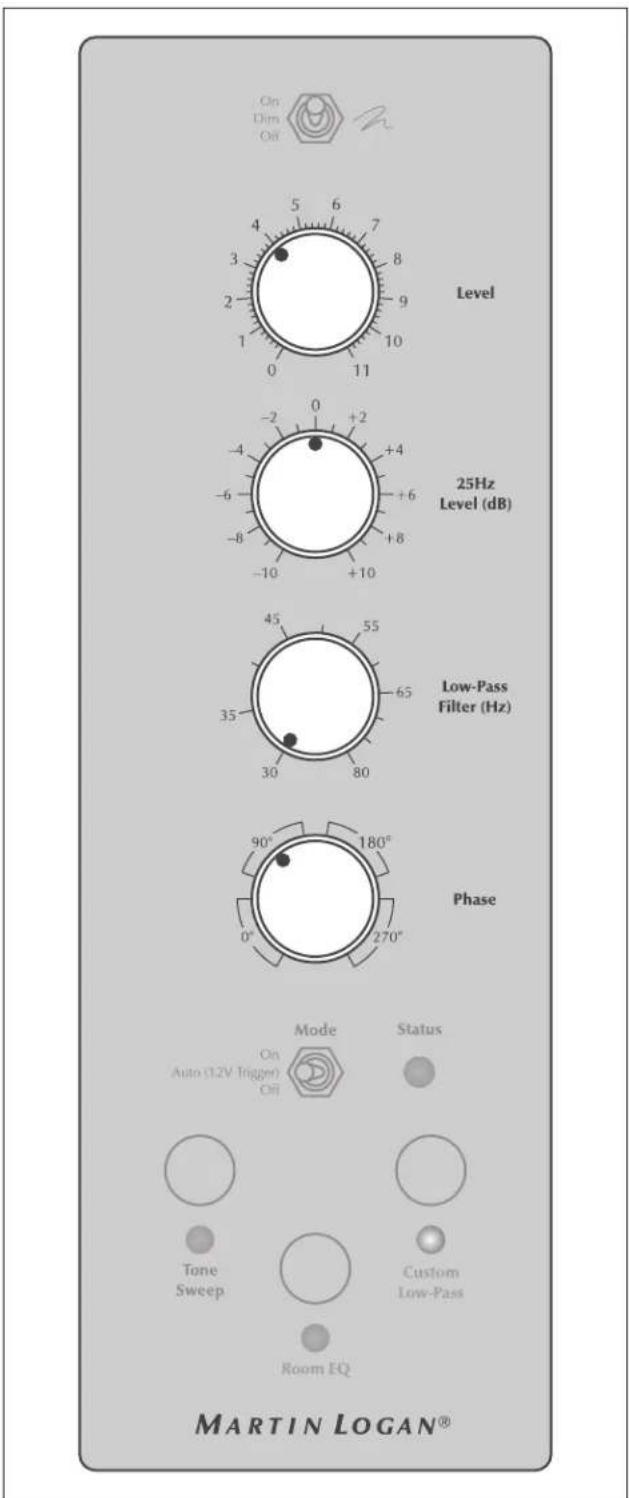

Figure 1. Panneau de commande supérieur.

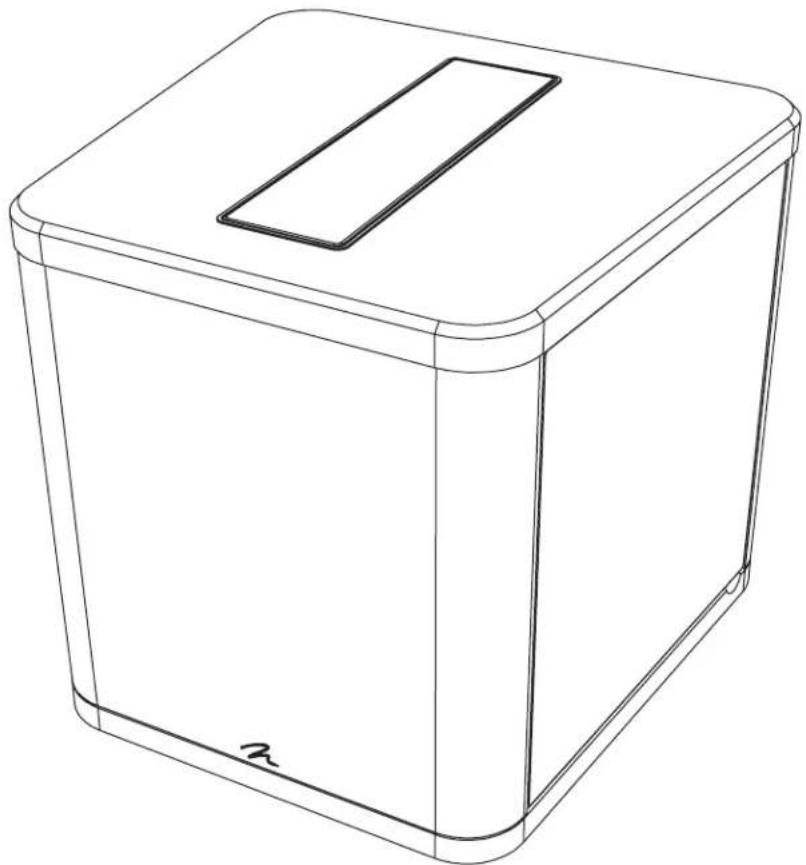

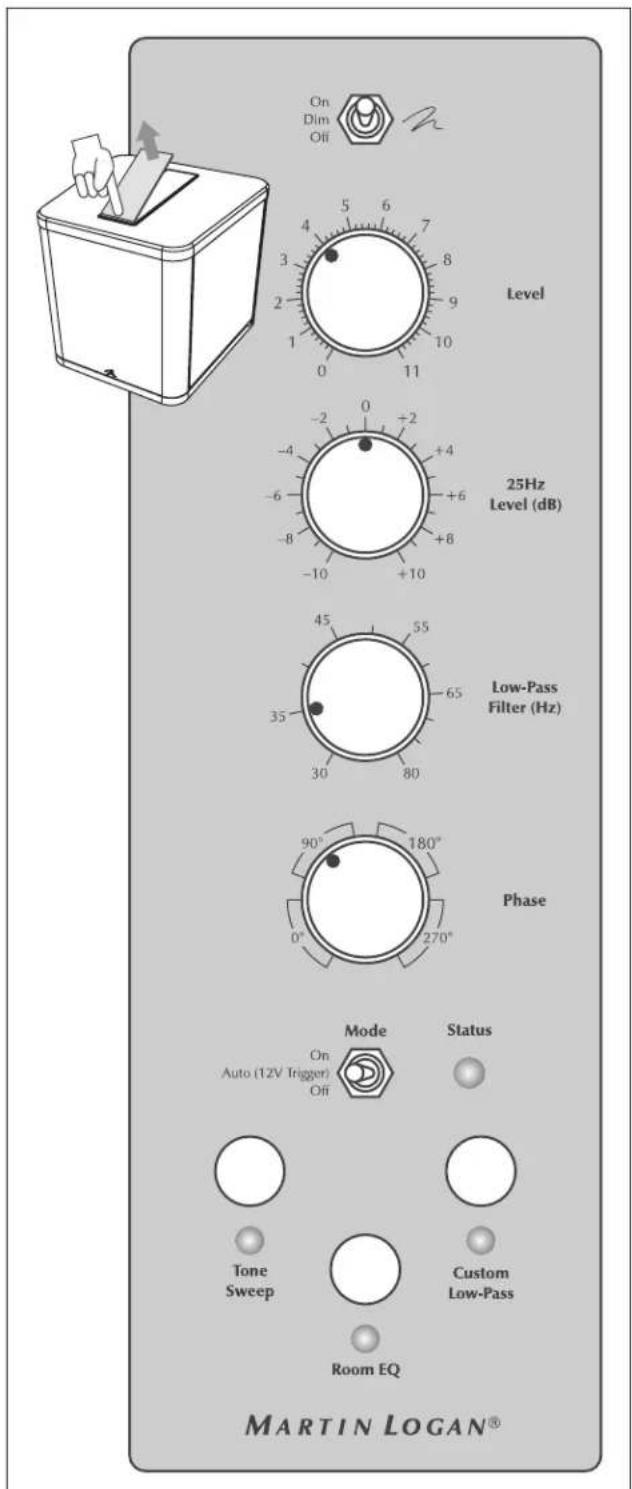

Acceder au panneau de commande

Le panneau de commande est caché sous le verre situé sur la partie supérieure du caisson de sous-graves. Pour acceder au panneau de commande, appuyez délicatement sur le rebord avant du verre. Le rebord opposé du verre basculera vers le haut afin de facilititer le retrait.

Panneau de commande supérieur

On/Off/Dim

Cet interrupteur commande la luminosité de la lumière bleue sur la partie supérieure du caisson de sous-graves.

Level

Si vous reglez le niveau trop haut, les graves sembleront gonflées; c'est la cause la plus courante de caissons de sous-graves qui offrent un mauvais son. Une règle pratique stipule que le caisson de sous-graves ne doit pas attirer l'attention sur lui. Il doit simplement faire en sorte que les graves du système soient plus étendues et plus précises

Niveau 25 Hz (dB)

Le bouton de niveau 25 Hz permet de régler les fréquences de façon importante lorsque des créées et des creux de différences amplitudes se manifestent souvent. Le réglage idéal dépend de la taille et de la construction de la pièce, de la configuration du système et de vos préférences personnelles. Ce paramètre du bouton est ignorer lorsque le PBK fonctionne. Si vous utilisez la fonction correction automatique de la pièce du PBK, nous vous recommendons d'éçouter d'abord avec le bouton régisé à 0 après le lancement du PBK – vous pouvez utiliser ce bouton pour ajouter ou enlever des graves au besoin.

Filtre de passage basse (Hz)

Le bouton de filtre de passse basse vous permet de regler la fréquence de passse basse pour les entrees de gauche et de droite (RCA, XLR ou entres de niveau d'enceinte [speaker level]). Ce bouton n'est pas appli

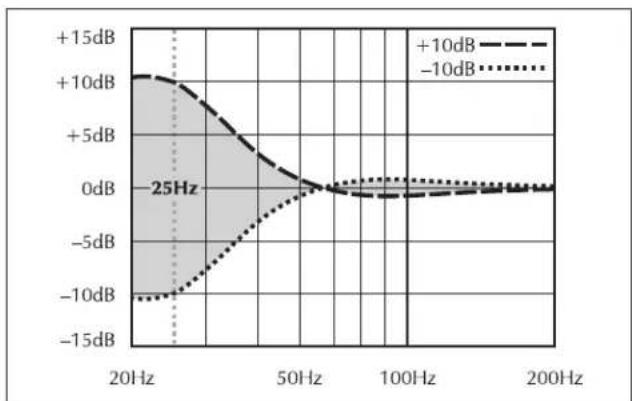

Figure 2. Freqences touches par le bouin de niveau 25Hz

que aux entrées LFE (RCA ou XIR); la tâche de la gestion des graves est plûtot laissée à votre processeur audio/video.

En regle générale, le filtre de passse basse doit être régé à environ 70% (ou plus bas) de la fréquence de réponse la plus basse de l'enceinte principale. Exemple: la fréquence de réponse la plus basse de votre enceinte est 43 Hz. 70% de 43 Hz donne 30.1; vous doivent donc régier le filtre de passse basse du caisson de sous-graves à 30 Hz. Pour toute information, une fois que vous avez essayé le réglage recommendé à l'aide de la formule susmentionné, vous doivent essayer également les autres réglages. Si vous n'étes pas certainin de la réponse de fréquence la plus faible de votre enceinte principale, commencez avec un réglage de 35 Hz. Le fait d'essayer différents réglages ne causera pas de tort au système.

Veuillez nater que les paramètres sur ce bouton sont tous contournés si le bouton « Custom Low-Pass » est engagé. Les filtres de passage BASSE personnelisée sont abordés plus loin dans ce manuel.

Commande de phase

La commande de la phase dépend entièrement de nombreux facteurs, notamment la taillie et la configuration de votre environnement d'écoute, du positionnement de l'appareil et de la disposition des sièges. En raison de la façon selon laquelle les ondes sonores des graves se développent dans les différentes pieces, il n'este aucune règle générale pour régler la phase. Par exemple, si la pièce a une créée dans la zone du répartiteur du caisson de sous-graves, il est recommandé de régler la phase de façon à ce que les sorties acquistiques réelles du caisson de sous-graves et les enceintes principales soient déphasées. Experimentez, essayez différents réglages et soyez patient.

Si vous utiliser le caisson de sous-graves pour compléter d'autres produits MartinLogan, nous vous conseillons de commercer avec un réglage de phase à 90^ . Si vous utilisez un filtre de passse basse personalisée (Custom Low-Pass filter), nous vous conseillons de commercer avec un réglage de phase à 0^ . Les filtres de passse basse personalisée fournis avec ces caissons de sous-graves sont déjà optimisés pour la phase.

Dans un système où la phase est bien régée, les enceintes principales et le caisson de sous-graves doivent fonctionner ensemble et sonner comme s'il y avait plus de graves totales dans le système. Si vos enceintes principales et vos caissons de sous-graves sont déphasés, leurs ondes sonores s'annuleront les uneles autres et le total des graves dans le système semblera diminuier. Encore une fois, faites des essais et cherchez les graves les plus douces sans notes trop importantes ou absentes.

Mode

L'interrupteur « On/Auto (Trigger)/Off » commande la fonction d'économie d'énergie du caisson de sous-graves. Le réglage « On » empêche le caisson de basculer en mode économique d'énergie. Quand le réglage est à « Auto (Trigger)», le caisson s'allumera lorsqu'un signal musical est détecté et

s'éteindra après plusieurs minutes sans signal, à moins que le déclencheur (trigger) de 12 volts ne soit branche, auquel cas le dispositif de déclenchement allumera et éteindra le caisson de sousgraves. Lorsque le réglage est « Off», le caisson de sousgraves ne fonctionne pas.

Lumière de statut

Votre caisson de sous-graves est doté d'une DEL multicolore pour indiquer son statut actuel. La lumière a une fonction identique à celle de la lumière du statut de l'alimentation située sur le panneau arrêté du caisson de sous-graves. La liste suivante explique la signification des différentes couleurs :

• Aucune couleur : Aucune alimentation. Le caisson de sous-graves n'est pas branche, ou il s'est eteint en raison d'une surcharge. Debranchez le caisson de sous-graves et rebranchezle pour corriger le probleme.
• Vert: Mode lecture. Cela indique que le caisson de sous-graves détecte un signal audio et qu'il a basculé automatiquement en mode lecture.
• Rouge : Veille. Cela indique que le caisson de sous-graves a bas-cuile en monde economie d'énergie.

Balayage de tonalité (Tone Sweep)

En tenant ce boulon enforcé pendant une seconde, un balayage de tonalité est lancé de 120 Hz à 20 Hz. En appuyant une deuxieme fois, le balayage de tonalité arrête et garde la fréquence en cours. En enforcant le boulon une troisième fois, le balayage de tonalité prend fin. Cette fonction est utile pour couver les zones de votre salle d'écoute où il pourrait y avoir des bruits ou des résonances problèmes. La fonction de baloyage de tonalité peut également être utile pour régler la phase, la répartition (crossover) et le volume du caisson de sousgraves.

EQ de la pièce (Room EQ)

Ce bouton vous permet d'allumer et d'éteindre le système de correction de la pièce. Si la DEL sous ce bouton est allumée, la configuration du système de correction de la pièce PBK est utilisée. Si la DEL est éteinte, la fonction de correction de la pièce n'est pas utilisée. Si vous appuyez sur le boulon et que la DEL clignote pendant 10 secondes, votre caisson de sous-graves n'a pas été configuré avec le système PBK. Le système de correction de la pièce PBK (Perfect Bass Kit) est abordé plus lin dans ce manuel.

Passebassepersonalisée

Ce bouton vous permé d'allumer et d'éteindre un filtre de passse basso personnelisé. Si la DEL sous ce bouton est allumée, le caisson de sous-graves utilise un filtre de passse basse personnelisée. Veuillez notes que lorsque cette fonction est activée, elle contourne le bouton de filtre de passse basse. Si la DEL est éteinte, le caisson de sous-graves d'utilise pas le filtre de passse basse personnelisée; il utilise uniquel le bouton de filtre de passse basse. Si vous appuyez sur le bouton et que la DEL clignote pendant 10 secondes, le caisson de sous-graves n'a pas été charge avec un filtre de passse basse personnelisée. Les filtres de passse basse personnelisée sont abordés plus loin dans ce manuel.

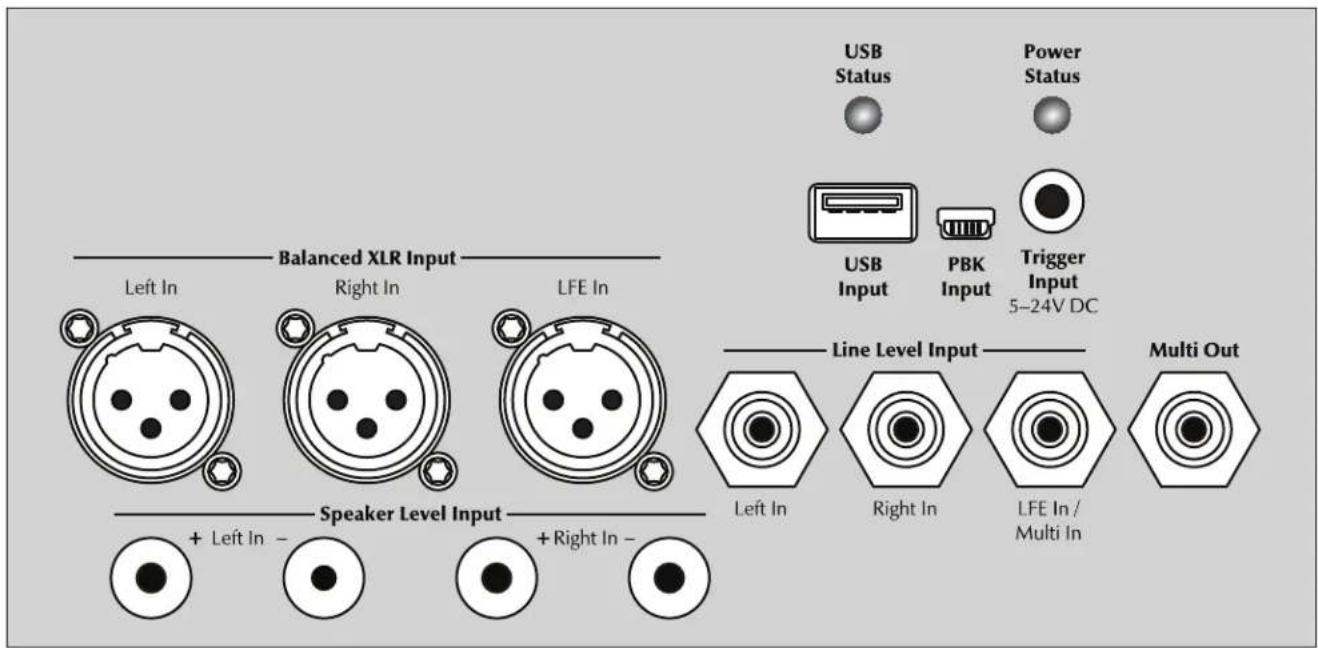

Figure 3. Panneau de raccord arriere

Panneau de raccord arrête

Lumière de statut USB (avec clé USB branchée)

Votra caisson de sous-graves est doted'une DEL multicolore pour indiquer les statuts actuels de I'entree USB et de I'entree PBK. Lorsque vous bronchez une de USB dans I'entree USB, la lumiere indiquera les statuls suivants :

Aucune couleur: inoccupe (aucun disposilif USB actuellement branchel).
- Vert clignotant: lecture d'une clé USB.
- Vert un: succes. Fichier trouve et charge. Vou pouve maintainant rétirer la clé USB.
- Rouge uni: Échéac, Impossible de tracer le fichier ou clé USB non formaitée pour le système de fichier FAT32.
- Rouge clignotant: Éché. Impossible de dire la clé USB en raison d'un problème électrique.

Lumière de statut USB (avec PBK branché)

Lorsque vous branchez une clé USB dans l'entree PBK, la lumiere indiquera les statuts suivants :

Aucune couleur: inoccupe (aucun dispositif USB actuellément branchel).
- Vert uni: Connexion ovec ordinatour ok.
- Rouge uni: Probleme de connexion avec ordinateur.

Lumière du statut de l'alimentation

Voivre caisson de sous-graves est doté d'une DEL multicolore pour indiquer son statut actuel. La lumière a une fonction identique à celle de

la lumière du statut située sur le panneau supérieur du caisson de sousgraves. La liste suivante explique la signification des différentes couleurs :

• Aucune couleur : Aucune alimentation. Le caisson de sous-graves n'est pas branche, ou il s'est eteint en raison d'une surcharge. Debranchez le caisson de sous-graves et rebranchezle pour corriger le probleme.
• Vert : Mode lecture. Cela indique que le caisson de sous-graves détecte un signal audio et qu'il a basculé automatiquement en mode lecture.
• Rouge: Veille. Cela indique que le caisson de sous-graves a basculé en monde économique d'énergie.

Entree USB

Cette entree vous permect de brancher une cle USB standard et de tellecharger en amont un filtre de passse basse personalisee ou de metre a jour le micrologiciel (firmware) du caisson de sous-graves. Les filtres de passage basse personalisée et les micrologiciels sont abordes plus loin dans ce manuel. Veuillez notes que I'entree PBK et I'entree USB ne doit jamais etre utilisées en meme temps.

Entree PBK

Cette entree vous permect de brancher le systeme de correction de la piece PBK faculatif (Perfect Bass Kit) por I'entremise d'un mini cable USB. Le PBK est aborded plus loin dans ce manuel. Veuillez noler que I'entree PBK et I'entree USB ne doivent jamais eire utilisées en meme temps.

Entree Trigger (déclencheur) (5V-24V CC)

Si vous avez une composante source externe ( comme un processeur ou un récepteur ) avec des mécanismes de déclenchement intégrés , vous pouvez allumer et éteindre le caisson de sous-graves avec cette source. Branchez un cable de la composante de commande à cette entree et réglez l'interrupteur Mode sur le panneau supérieur à « Auto ( Trigger ) » . Bien que cette technologie est couramment appelée déclancheur ( trigger) 12V, toute caisson de sous-graves répondra à tout signal entre 5 à 24V CC ( pointe de connecteur 3,5 mm positivel).

Se branche à Main-Out ou Pre-Out (ou Sub-Out) sur votre récepteur/pre-amplificateur. La configuration de la commande du filtre de passée basse est appliquée au signal reçu par ces entres.

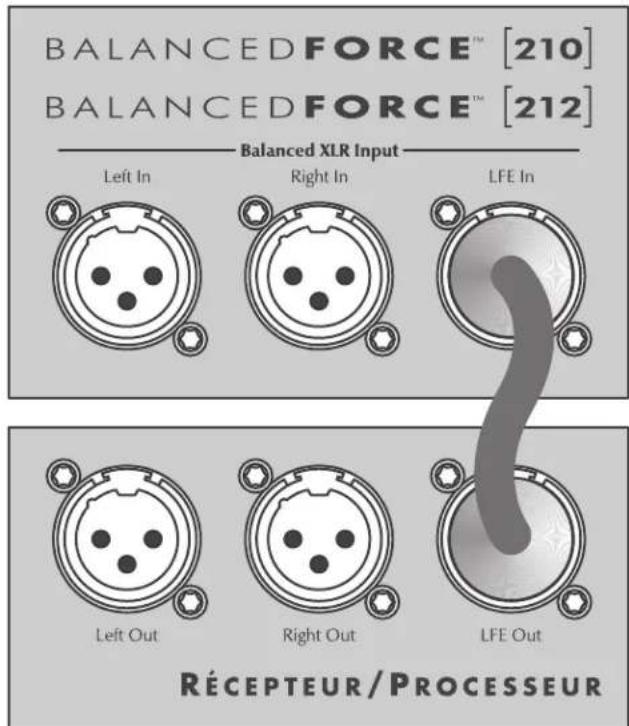

Se branche à LFE Out (ou Sub Out) sur votre processeur A/V. La configuration de la commande du Filtré de passes BASSE n'est pas appliquée à cette connexion. Les réglages du répartiteur (crossover) pour le LFE In sont commandés par le processeur A/V.

Se branche à Main-Out ou Pre-Out (ou Sub-Out) sur votre récepieur/pre-amplificateur. La configuration de la commande du Filtré de passage basse est appliquée au signal reçu par ces entres.

Se branche à LFE Out (ou Sub Out) sur votre processeur A/V, la configuration de la commande du Filtré deposer basse n'est pas appliquée à cette connexion. Les réglages du répartiteur (crossover) pour le LFE In sont commandés par le processeur A/V.

Si vous branchez en série plusieurs caissons de sous-graves identiques, vous utiliserez cette entree pour brancher a partir de Multi Out sur le caisson de sous-graves de commande. Le branchement en série est abordé plus loin dans ce manuel.

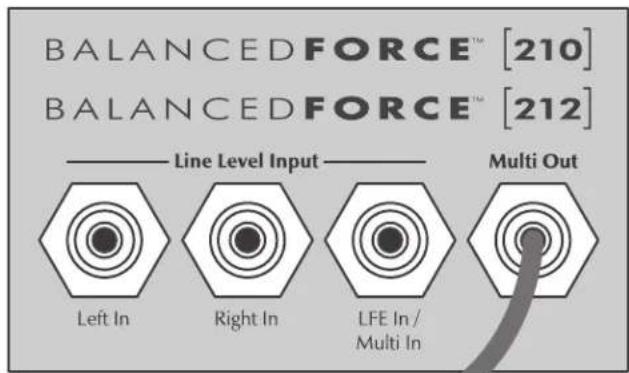

Multi Out

Si vous branchez en série plusieurs caissons de sous-graves, cette vente est utilisée pour brancher et commander des caissons de sous-graves supplémentaires. Le branchement en série est abordé plus loin dans ce manuel.

Cet ensemble d'entrées offre un endroit pour brancher le caisson de sous-graves à l'aide d'un cable d'enceinte standard. Pour utiliser ces connexions, le cable d'enceinte doit se terminer par une prise de type banane. La configuration de la commande du Filtre de passage basse est appliquée au signal reçu par ces entrées.

Rodage

Nos haut parleurs sur mesure nécessitant environ 50 heures de rodage à des niveaux d'ecoute modérés avant d'ouffrir leur rendement optimal. Cette exigence aura une influence sur toute écoute ou tout jugement critique. Si vous avez l'intention d'utiliser le système de correction de la pièce PBK facultatif, nous vous recommendons de roder votre nouveau caisson de sous-graves pendant 50 heures avant d'effectuer les mesures finale.

Raccordement de l'alimentation CA

MISE EN GARDE! Le cordon d'alimentation ne doit pas etre instalé, enlevé ou laissé détaché du caisson de sous-graves lorsque l'autre extrémite est raccordée a une source d'alimentation CA.

Le cordon IEC doit être fermement inséré dans la prise d'alimentation CA située sur le panneau de raccordement du caisson de sous-graves, puis dans toute prise CA murale. Le caisson de sous-graves comprend un dispositif d'alimentation doté d'un captein de signal qui bascule en mode veille après environ 60 minutes sans signal musical si l'interrupteur d'alimentation du panneau supérieur est reglé à « Auto (Trigger) *.

Votre caisson de sous-graves est cable pour l'alimentation fournie dans le pays de vente d'origine. La puissance nominale CA applicable a un appeareil particulier est précise sur le carton d'emballage et sur la plaque du numero de série fixe au caisson de sous-graves.

Si vous retirez le caisson de sous-graves du pays de vente d'origine, soyez certain que l'alimentation CA fournie dans tout emplacement suivant est appropriée avant de brancher et d'utiliser le caisson de sous-graves. Un rendement alteré du caisson de sous-graves ou de graves dommages non couverts au titre de la garantie peuvent survenir si vous tentez d'utiliser le caisson de sous-graves avec une source d'alimentation CA inappropriée.

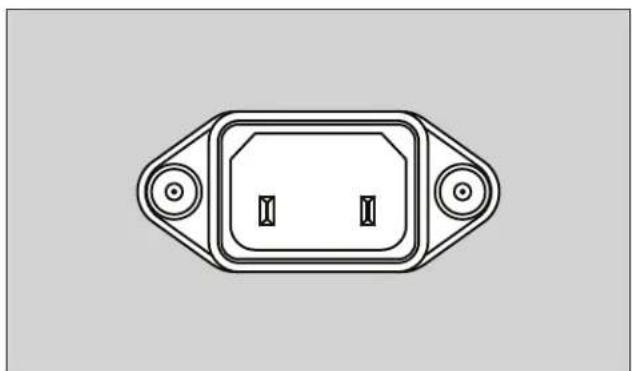

Figure 4. Prise d'alimentation CA.

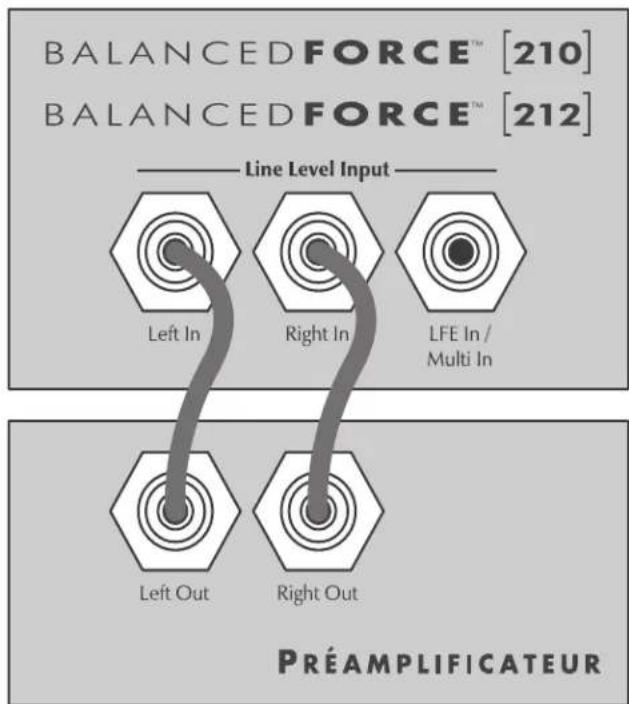

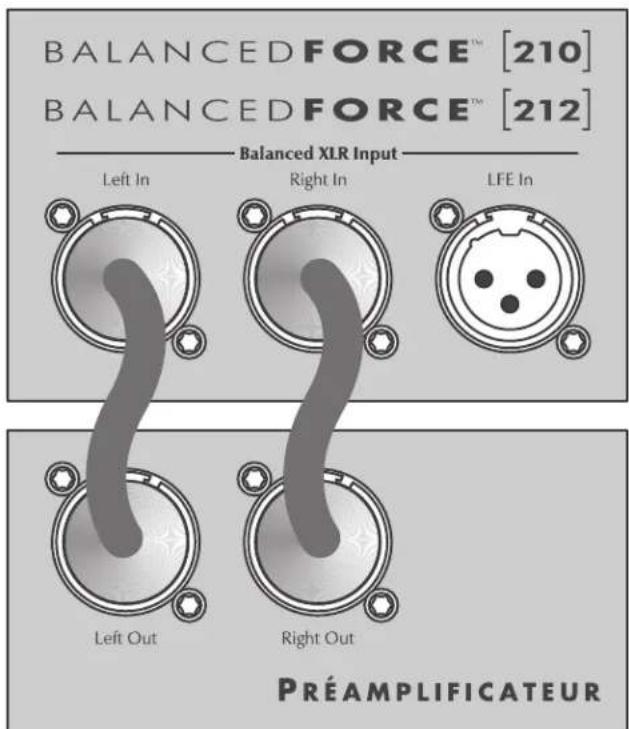

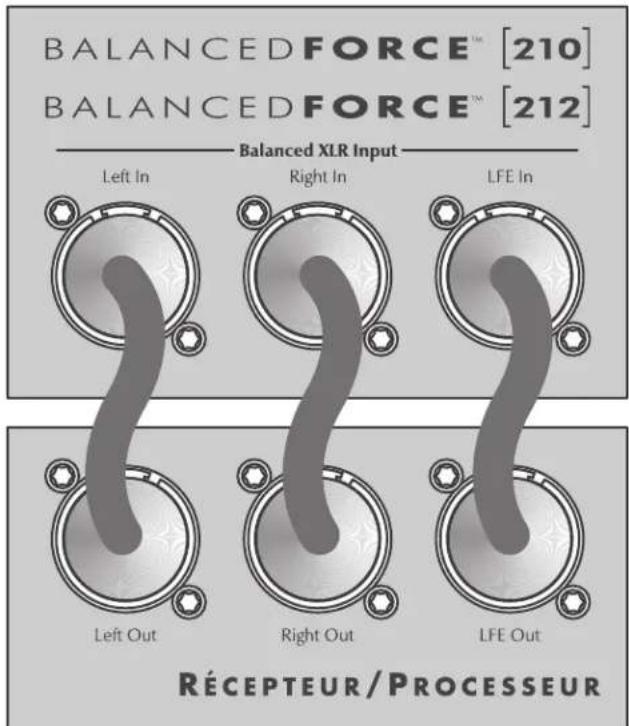

Mode deux canaux (Line Level RCA ou Balanced XLR)

Veuillez noter que les dessins sont à la page suivante.

MISE EN GARDE! Reglez l'interrupteur de mode à Off et débranchez le coisson de sous-graves avant de faire ou de defaire tout raccord de signal.

Cette configuration est recommendée si le caisson de sous-graves est utilisé dans un système à deux canaux uniquement. Lorsqu'un signal est raccordé à l'entrée Left In/Right In du caisson de sous-graves, la commande de filtré de passerasse est active.

Raccord de signal :

1 Branchez les sorties left out/right out de votre préamplificateur/ récepteur aux entrées Left In/Right In du caisson de sous-graves. Utilisez soit les interconnexions RCA, les interconnexions XLR ou les raccords speaker level (niveau d'enceinte), mais désissez une seule méthode de raccordement—n'utilisez pas plusieurs méthodes de connexion en même temps. Les raccords Speaker level sont abordés plus loin dans ce manuel.

Paramétres de commande recommendés :

IMPORTANT! Si vous avez l'intention d'utiliser le système de correction de la pierce PBK (Perfect Bass Kit), nous vous recommendons de lancer le PBK et d'optimiser le positionnement de votre caisson de sous-graves avant d'ajuster les commandes du caisson de sous-graves. Une fois activé, le PBKaura une influence sur la sortie acoustique du caisson de sous-graves et sur les réglages décrits ci-dessous.

1 Calculez le nombre équivalent à 70 % de la fréquence la plus faible de votre haut-parleur principal. Réglez le bouton du filtre de passage basse à un réglage équivalent au nombre obtenu. Si le nombre obtenu est inférieur à 30 Hz, réglez ce bouton à 30 Hz.

Si vous utilisez un filtre de salle basse personnelisée, vous n'avez pas besoin d'ajuster ce bouton. Lorsque le bouton de salle basse personnelisée est activé, il contourera le réglage du bouton de filtre de salle basse.
2 Faites jouer de la musique que vous connaissiez avec des graves. Augmentez le niveau du volume jusqu'à ce que la musique produit des graves profondes et étendues. Voyez à ce que les niveaux ne deviennent pas trop disponibles.
3 Essayez la commande de phase dans différents réglages jusqu'à ce que vous obtieniez le meilleur mélange. Faibles jouer de la musique avec des graves profondes et repétitives. Ajustez la commande de phase afin que les notes gravessemblent plus fortes et sans brouillage dans une salle d'écoute typique. Si vous augmentez des haut-parleurs MartinLogan, nous vous suggérons de commencer avec une phase de 90^ pendant les essais. Si vous utilisez un filtre de passée basse personnalisée (Custom Low-Pass filter), nous vous conseillons de commencer avec un réglage de phase à 0^ . Les filtres de passée basse personnalisée fournis avec ces caissons de sous-graves sont déjà optimisés pour la phase.
4 Si vous avez terminé les étapes 1 à 3 et que vous obtenez encore des graves faibles ou flottantes, pensez à ajuster le bouton de niveau 25Hz pour compenser ces anomalies. Faites des essais avec les commandes et écoutez le résultat. Essayez de tracer la position qui vous offre le bon son. Essayez de change la commande Level [niveau] tout en ajustant ce bouton. Trouvez une position qui vous donne des graves profondes et étendues et un bon mélange avec vos enceintes principales. Si vous obtenez encore des graves faibles ou flottantes, nous vous recommendons de déplacer le caisson de sous-graves et de refaire ces étapes (particulièrement s'il est positionné dans un coin de la pierce au proche d'un coin). N'oubliez pas, le positionnement dans la pierce a un impact important sur le rendement général des graves.

Figure 5. Raccord de signal pour le mode d'exques canaux.

Figure 6. Raccord de signal pour le mode a deux canaux.

Figure 7. Ajusler ces commandes pour le mode a deux canaux.

Mode canaux multiples

Veuillez noter que les dessins sont à la page suivante.

Cette configuration est recommendée si vous utilisez votre caisson de sous-grave dans un cinema maison ou un système à canaux multiples. Lorsqu'un signal est branché ou LFE In du caisson de sous-graves, la commande de filtre de possse basse n'est pas active. Le proceseur gere la plus grande partie de la gestion des groves.

Raccord de signal :

1 Branche la sortie LFE ou du processeur à l'entrée LFE In. Utilise soit une interconnexion RCA ou XLR—N'utilise pas les deux en même temps.

Paramétres de commande recommendés :

IMPORTANT! Si vous avez l'intention d'utiliser le système de correction de la pierce PBK (Perfect Bass Kit), nous vous recommendons de lancer le PBK et d'optimiser le positionnement de votre caisson de sous-graves avant d'ajuster les commandes du caisson de sous-graves. Une fois activé, le PBK aura une influence sur la sortie acoustique du caisson de sous-graves et sur les réglages décrits ci-dessous.

1 Si vous enceintes avant sont grandes (p. ex.: enceintes sur le sol pleine gamme), réglez les commandes de votre processeur pour les enceintes avant en mode large, grand ou plein. Si vous enceintes avant sont petites (p. ex.: enceintes sur étagéré), réglez la commande du processeur pour les enceintes avant en mode écroit, petit ou limité. Réglez les commandes du processeur pour les enceintes centrales ou à effets en mode écroit, petit ou limité. N'oubliez pas, peu d'enceintes centrales ou à effets sont concues pour aller beaucoup plus bas que 70 Hz, ce qui signifie que toutes les graves dans une bande sonore inférieures à cette fréquence seront normalément perdues. Lorsque vous reglez vos enceintes centrales et à effets en mode écroit, petit ou limité, toutes les graves inférieures au point de répartition (crossover) désigné seront redirigées vers le caisson de sous-graves avec la sortie LFE - ce qui garantit qu'aucune grave provenant de ces canaux n'est perdue.

Veuillez noter : certains processeurs permettent de changer la configuration des enceinles en fonction du type de matériel source. Dans ces conditions d'utilisation, nous recommendons à l'utiliser de faire jour les enceinles avant en mode écroit, petit ou limite pour le matériel source à canaux multiples et de faire jour les enceintes avant en mode large, grand ou plein pour le matériel source stereo à deux canaux.

MISE EN GARDE! Selon les performances de la plupart des processeurs, il est recommendé que les enceintes centrales et a effets MartinLogan ne soient pas utilisées en mode grand, large ou plein. Si c'est le

cas, cela peut cause des dommages à l'enceinte si le processeur essaye de pouvoir l'enceinte au-delà de sa capacité nominale de fréquence. Cette mise en garde s'applique également aux produits des autres fabricants.

2 En faisant jouer un matériel source à canaux multiples, ajustez la commande de niveau au niveau sauvaité.
3 Ajustez le filtre de passerasse à la même fréquence que le répartitér au'aide de vote des processeur [bien que cela puisse semblerredondant, cela optimise l'efficacité de la commande de phase].Essayez la commande de phase dans différents régliages jusqu'à ceque vous obteniez le meilleur mélange. faites jouer de la musique avec des graves profondes et répetitives. Ajustez la commande dephase afin que les notes gravessemblent plus fortes et sans brouillage dans une salle d'écoute typique. Si vous augmentez des haut-parleurs MartinLogan, nous vous suggérons de commercier avec une phase de 0^ pendant les essais (bien que nous suggériens 90^ ailleurs,pour cette méthode de raccordement, nous suggériens 0^ puisque votreprocesseur effectuera la plus grande partie de la gestion des graves).Siyouutiliseun filtre de passage basse personnalisée (Custom LowPass filter), nous vous conseillons de commercier avec un réglage de phasea 0^ .Les filtres de passage basse personnalisée fournis avec ces caissonsde sous-graves sont déjà optimisés pour la phase.
4 Si vous avez terminé les étapes 1 à 3 et que vous obtenez encore des graves faibles ou flottantes, pensez à ajuster le bouton de niveau 25 Hz pour compenser ces anomalies. Faites des essais avec les commandes et écoutez le résultat. Essayez de tracer la position qui vous offre le bon son. Essayez de changer la commande Level (niveau) tout en ajustant ce bouton. Trouvez une position qui vous donne des graves profondes et étendues et un bon mélange avec vos enceintes principales.
5 Utilise la section de gestion des graves de la configuration de l'enceinle de votre processeur pour regler le niveau du caisson de sous-graves au niveau approprié. Suivez les instructions du manuel du processeur pour effectuer un réglage fin du niveau du caisson de sous-graves.
6 Si vous avez terminé les étapes 1 à 5 et que vous obtenez encore des graves faibles ou flottantes, pensez à ajuster le bouton de niveau 25 Hz pour compenser ces anomalies. Failles des essais avec les commandes et écoutez le résultat. Essayez de tracer la position qui vous offre le bon son. Essayez de changer la commande Level [niveau] tout en ajustant ce bouton. Trouvez une position qui vous donne des graves profondes et étendues et un bonmelonage avec vos enceintes principales. Si vous obtenez encore des graves faibles ou flottantes, nous vous recommendons de déplacer le caisson de sous-graves et de refaire ces étapes (particulierement s'il est positionné dans un coin de la pièce ou proche d'un coin). N'oubliez pas, le positionnement dans la pièce a un impact important sur le rendement général des graves.

Figure 8. Raccord de signal pour le mode a canaux multiples.

Figure 9. Raccord de signal pour le mode à canaux multiples.

Figure 10. Regliages des commandes pour le monde à canoux multiples.

Mode simultané deux canaux/canaux multiples

Veuillez noter que les dessins sont à la page suivante.

L'avantage de ce mode double est que vous pouvez obligner une configuration optimale pour l'écoute stéreo qui permet tout de même l'écoute en mode à canaux multiples (film). Dansque vous écoutez un matériel source stéreo, le système offre une intégration optimale de la musique. Dans ce mode, le caisson de sous-graves joue uniquement sous la fréquence de réponse la plus faible de l'enceinte avant principale. En mode film, la piste LFE et les graves provenant des enceintes ambiophoniques peuvent être transmises au caisson de sous-graves à l'aide des réglages du répartiteur provenont du système de gestion des graves du processeur.

Raccord de signal :

1 Branchez les sorties left out/right out de votre processeur aux entrées Left In/Right In du caisson de sous-graves. Utilisez des interconnexions RCA, XLR ou des raccards speaker level [niveau d'enceinte] de qualité. Utilisez soit les interconnexions RCA, les interconnexions XLR ou les raccards speaker level (niveau d'enceinte), mais désisissez une seule méthode de raccordement - n'utilise pas plusieurs méthodes de connexion en même temps pour les entrées left/right. Les raccards Speaker level sont abordés plus loin dans ce manuel.

2 Branchez la sortie LFE out du processeur à l'entrée LFE in du caisson de sous-graves. Utilisez des interconnexions. RCA ou XLR de qualité. Veuillez noter que la méthode de raccordement pour le LFE In n'a pas besoin de correspondre à Left In/Right In. Si vous avez utilisé des interconnexions RCA ou des raccords speaker level pour Left In/Right In, il est acceptable d'utiliser XLR pour LFE Input. Faites prévue de soupésse, faites des essais et écoutez afin de déterminer ce qui sannoit le moins pour votre installation unique. N'utilise pas plusieurs méthodes de raccordement en même temps pour l'entrée LFE input.

Paramétres de commande recommandés :

IMPORTANT! Si vous avez l'intention d'utiliser le système de correction de la piece PBK (Perfect Bass Kit), nous vous recommendons de lancer le PBK et d'optimiser le positionnement de vote caisson de sous-graves avant d'ajuster les commandes du caisson de sous-graves. Une fois activé, le PBK aura une influence sur la sortie acoustique du caisson de sous-graves et sur les réglages décrits ci-dessous.

1 Réglez les commandes du processeur pour les enceintes avant en mode large, grand ou plein. Si vos enceintes avant sont petites (p. ex.: enceintes pour étagéré), nous vous recommendons de ne pas utiliser cette méthode pour raccorder le caisson de sous-graves; consultez juste la section « Mode à canaux multiples » Réglez les

commandes du processeur pour les enceintes centrales ou à effets en mode étroit, petit ou limité. N'oubliez pas, peu d'enceintes centrales ou à effets sont conçues pour aller beaucoup plus bos que 70 Hz, ce qui signifie que toutes les graves dans une bande sonore inférieures à cette fréquence seront perdues. Lorsque vous reglez vos enceintes centrales et à effets en mode étroit, petit ou limité, toutes les graves inférieures au point de répartition (crossover) désigné seront redirigées vers le caisson de sous-graves avec la sortie LFE - ce qui garantit qu'aucune grave provenant de ces canaux n'est perdue.

Veuillez noter : certains processeurs permettent de changer la configuration des enceintes en fonction du type de matériel source. Dans ces conditions d'utilisation, nous recommendons à l'utiliser de faire jour les enceintes avant en mode écroit, petit ou limite pour le matériel source à canaux multiples et de faire jour les enceintes avant en mode large, grand ou plein pour le matériel source stéreo à deux canaux.

MISE EN GARDE! Selon les performances de la plupart des processeurs, il est recommendé que les enceintes centrales et a effectifs MartinLogan ne seront pas utilisées en mode grand, large ou plein. Si c'est le cas, cela peut cause des damages à l'enceinte si le processeur essaye de pouvoir l'enceinte au-delà de sa capacité nominale de fréquence. Cette mise en garde s'applique également aux produits des autres fabricants.

1. Calculez le nombre équivalent à 70 % de la fréquence la plus faible de votre haut-parleur principal. Réglez le bouton du filtre de passage basse à un réglage équivalent au nombre obtenu. Si le nombre obtenu est inférieur à 30 Hz, réglez ce bouton à 30 Hz.

Si vous utilisez un filtre de passage basse personalisée, vous n'avez pas besoin d'ajuster ce bouton. Lorsque le bouton de passage basse personalisée est activé, il contounera le réglage du bouton de filtre de passage basse.

3 En faisant jouer de la musique connue contenant des graves, montez le bouton de niveau jusqu'à ce que la musique offre des graves qui ne sont pas trop représentes.

4 Essayez la commande de phase dans différents réglages jusqu'à ce que vous obténiez le meilleur mélange. Faibles journ de la musique avec des graves profondes et répetitives. Ajustez la commande de phase afin que les notes gravessemblent plus fortes et sans brouilgage dans une salle d'écoute typique. Si vous augmentez des hautparleurs MartinLogan, nous vous suggérons de commencer avec une phase de 90^ pendant les essais. Si vous utilisez un filtre de passée basse personalisée (Custom Low-Pass filer), nous vous conseillons de commencer avec un réglage de phase à 0^ . Les filtres de passée basse personalisée fournis avec ces coïssons de sous-graves sont déjà optimisés pour la phase.

Figure 11. Raccard de signal pour le mode d'aux canaux/canaux multiples.

Figure 12. Raccord de signal pour le mode à deux canaux/canaux multiples.

Figure 13. Régles des commandes pour le monde à conaux multiples/conaux multiples.

5 En faisant jouer du matériel source à canaux multiples, utilisez la section de gestion des graves de la configuration de l'enceinte de votre processeur pour régler le niveau du caisson de sousgraves au niveau approprié. Suívez les instructions du manuel du processeur pour effectuer un réglage fin du niveau du caisson de sous-graves.
6 Si vous processeur offre l'option de regler les répartiteurs (crossovers) pour un caisson de sous-graves, nous vous recommandons de commencer avec les réglages suivants - Répartiteur : 70Hz, passes haute : 12dB, et passse basse : 24dB. Les réglages optimaux pour ces options varient en fonction de la valeur pièce et de vos préférences en matière d'écoute. Faites des essais et écoutez ce qui seront le dernier pour vous.
7 Si vous avez terminé les étapes 1 à 5 et que vous obtenez encore des graves faibles ou flottantes, pensez à ajuster le bouton de niveau 25Hz pour compenser ces anomalies. Faites des essais avec les commandes et ecoutez le résultat. Essayez de tracer la position qui vous offre le bon son. Essayez de changer la commande Level [niveau] tout en ajustant ce bouton. Trouvez une position qui vous donne des graves profondes et etendues et un bon mélange avec vos enceinles principales. Si vous obtenez encore des graves faibles ou flottantes, nous vous recommendons de déplacer le caisson de sous-graves et de refaire ces étapes (particulierement s'il est positionné dans un coin de la piece ou proche d'un coin). N'oubliez pas, le positionnement dans la piece a un impact important sur le rendement général des graves.

Utilisation des entrées Speaker Level (niveau d'enceinte)

Cette méthode de raccordement est recommendée si vous coïsson de sous-graves est utilisé uniquement dans un système à deux canaux avec des haut-parleurs de gamme complète. Pour raccorder à l'aide de l'entrée Speaker Level, le cable d'enceinte doit se terminer par une prise de type banane. Le bouton du Filtre de passée BASSE est appliqué au signal reçu par ces entrees. Si vous utilisez un filtre de passée BASSE per

sonnalisé, lorsque le bouton de passse basse personnelisée est activé, il contournera le réglage du bouton de filtre de passse basse.

Les entrees Speaker Level sont une solution de rechange aux interconnexions RCA ou XLR. Si vous utilisez l'entree Speaker Level, n'utilisez pas les entrees RCA ou XLR en meme temps pour Left In/Right In. Si vous utilisez une entree Speaker Level, il est correct d'utiliser les entrees RCA ou XLR pour le raccord LFE.

Raccorde les sories de gauche et de droite de toute amplificateur à l'entree Speaker Level Input (Lel In/Right In) du caisson de sous-graves. Utilisez un cable d'enceinte de qualite et une prise de type banane. Soyez coherent et assurez-vous que les bornes ^+ et -de toutre amplificateur sont fixees aux bornes ^+ et - correspondantes de toute caisson de sous-graves.

Si vous amplifieur a seulement un ensemble de sorties, vous pouvez raccorder toute amplificateur à vos enceintes comme d'habitude et passez un autre ensemble de cables de vos enceintes à l'entrée Speaker Level du caisson de sous-graves.

Figure 14. Utilisation des entrées Speaker Level [niveau d'enceinte]

Chargement d'un filtr de passage basse personnelisée

Pour ajouter un filtre de passage basse personalisée à votre caisson des sous-graves, vous doivent consulier le site Web MartinLogan.com :

Télécharger le fichier approprié qui correspond à vos enceinles principales. Sauvegardez le fichier de passerasse personnelisée dans le repertoire racine d'une clé USB. Pour assurer un téléchargement en amont réussi vers toute caisson de sous-graves, nous vous recommendons de n'avoir aucun autre fichier ou dossier sur la clé USB, car le caisson de sous-graves peut uniquement télécharger un fichier à la fois.

Insérez la clé USB dans le port USB situé derrière le caisson de sous-graves. Le caisson de sous-graves trouvera automatiquement le fichier et chargerera le filtré de passerasse personalisée. Lorsqu'une clé USB est branchée au port USB, la lumière de statut USB indique les renseignements suivants :

Aucune couleur: inoccupé (aucun dispositif USB actuellement branché).
- Vert clignotant: lecture d'une cle USB.
- Vert un: succes. Fichier Irouve et charge. Vos pouvez mainenant retirer la cle USB.
- Rouge uni: Échéac. Aucun changement apporté. Impossible de couver le fichier ou clé USB non formatée pour le système de fichier FAT32 (voir la FAQ et la section dépannage).
- Rouge clignotant: Éché. Impossible de dire la clé USB en raison d'un problème électrique.

Mise à jour du micrologiciel

1 Veuillez note que le caisson de sous-graves chargera la révision du micrologiciel qui se trouve sur la clé USB branchée — même si la révision du micrologiciel qui se trouve sur la clé USB est plus ancienne que celle qui est actuellément chargee sur le caisson de sous-graves. Pour etre certain d'installer la révision du micrologiciel la plus récente, consultez le site Web MartinLogan.com avant de meille restve caisson de sous-graves a jour :

Pour vérifier qu'elle révision est actuellément installée sur le caisson de sous-graves, appuyez sur le bouton Custom Low-Pass et maintenEZ le enforcé pendant 3 secondes. La DEL du balayage de tonalité clignotera le nombre de fois qui équivaut au numero de révision actuelle (p. ex.: deux clignotements = révision 2 du micrologiciel).

Veuillez note que la mise à jour du micrologiciel ne devrait pas effacer les réglages du PBK (Perfect Bass Kit) et du filtre de passesasse personalisée. Un avis sera affiché sur notre site Web avec le téléchargement du micrologiciel si, pour une raison imprévue, une révision du micrologiciel particulière doit effacer ces réglages; autrement, ces réglages devraient encore être en place après la mise à jour du micrologiciel.

2 Debranchez le caisson de sous-graves de la prise CA.
3 Insérez la clé USB dans le port USB situé derrière le caisson de sous-graves.
4 Rebranche le caisson de sous-graves dans la prise CA. La DEL du statut USB clignotera continulement rouge-vert rouge-vert pendant la mise à jour du micrológiciel - ce clignotement peut cesser momen-lanément pendant la mise à jour. N'enlevez pas la clé USB avant que la DEL ait cessé de clignoter et qu'elle indique une couleur uniependant au moins 5 secondes. Voir ci-dessous.

Lorsqu'une clé USB est branchée au port USB, la lumière de statut USB indique les renseignements suivants :

• Aucune couleur : Inoccupé (aucun dispositif USB actuellément branché).
• Clignotement vert/rouge: lecture d'une clé USB.
• Vert uni (pendant plus de 5 secondes) : succès. Fichier trouve et charge. Vous pouvez mainenant restorer la clé USB.
• Rouge uni (pendant plus de 5 secondes) : Échéac. Aucun changement apporté. Impossible de tracer le fichier ou clé USB non formée pour le système de fichier FAT32 (voir la FAQ et la section dépannage).
• Rouge clignotant: Éché. Impossible de dire la clé USB en raison d'un problème électrique.

Système de correction de la piece PBK (Perfect Bass Kit)

Sur le panneau arrière de votre caisson de sousgraves se trouve un mini port USB appelé « PBK Input » qui permet le raccordement du Perfect Bass Kit (PBK™) de MartinLogan. La procédure pour utiliser le système de correction de la pièce PBK est désrite dans le manuel du PBK. Le PBK est vendu séparément.

Le système PBK utilise votre ordinateur*, raccordé par cable USB à un microphone et à votre caisson de sous-graves MartinLogan, afin d'identifier les zones problèmes de votre environnement d'écoute. Le PBK traite l'information provenant de nombreux points de données et configure la solution optimale, afin d'obtenir une réponse précise dans la piece.

Comme les meilleurs systèmes de mesure de la pièce disponibles sur le marché, le PBK utilise de nombreux points de mesure, au moins cinq, mais jusqu'à dix données de position individuelles, ce qui lui permet d'apprender les caractéristiques individuelles de votre pièce.

Le PBK utilise le processeur de toute ordinateur pour calculer les courbes de correction pour chaque point de mesure, ce qui dimine grandement les erreurs d'arrondissement des calculateurs moins perfectionnés, comme ceux utilisés dans les systèmes d'égalisation de la piece standards. De plus, le logiciel PBK est capable de se calibrer lui-même au microphone compris dans la trousse, ce qui élimine les interférences qui pouraient autrement fausser les données.

Le PBK™ (Perfect Bass Kit) de MartinLogan est concu pour ajuster le rendement de certains caissons de sous-graves MartinLogan afin de diminuer les anomalies des graves induites par la pièce. Le PBK ne constitue pas un remplacement pour les autres systèmes de correction de la pièce concus pour optimier les systèmes audio à canaux multiples.

Quand on commence la tâche d'optimiser le rendement d'un système audio, la première étape devrait toujours être de bien configurer les enceintles avant, centrales et ambiophoniques. Une configuration appropriée de ces enceintes exige un bon positionnement, une orientation appropriée et (le cas échéant) un ajustement des commandes de niveau des graves intégrées de l'enceinte. La prochaine étape consiste à lancer le PBK pour ajuster la sortie du caisson de sous-graves afin de tenir compte des interactions avec la pierce. Àpres avoir lancé le PBK, le rendement du caisson de sous-graves et son intégration aux enceintes principales doivent être optimisés en ajustant le niveau, la phase, les filtres de passée bassé et les autres commandes du caisson de sous-graves.

C'est seulement après la configuration des enceintes et du ou des caissons de sous-graves, y compris le lancement du PBK pour le ou les caissons de sous-graves, qu'il est temps de lancer le système de correction de la piece pleine gamme de toute processeur afin d'aider à équilibrer le rendement général du système dans la pièce.

Bien que le PBK soit concu pour ajuster la sortie du caisson de sousgraves afin de minimiser les anomalies sonores causées par les interactions avec la piece, il est always recommended, d'utiliser des méthodes traditionnelles pour Obtir une reponse plane avant demettre en marche la correction numérique de la piece. N'oulibiez pas que le positionnement du caisson de sous-graves est l'un des paramétres les plus influents quand il est question de la gestion des interactions de basse fréquence anormales avec la piece - la position d'écoute est tout aussi importante pour la reponse des graves, mais elle est souvent dictée par d'autres facteurs qui sont plus difficiles à changer. Certains utilisateurs trouveront que le lancement du PBK et l'examen des graphiques de résultats peuvent aider à optimiser le positionnement du caisson de sous-graves. Pour cela, branchez le PBK et utilisez le système pour prédre des mesures. Le graphique des résultats affichés sur l'ordinateur* montera probabilité des crétes et des creux dans la reponse de la piece mesurée. Au lieu de charger les réglages du PBK dans votre caisson de sous-graves, déplacez et reprenez les mesures. Continue à déplacer et à mesureur jusqu'à ce que vous obtienez une reponse de fréquence sans créux dans la reponse de largeur de bande. Le PBK corrigera les crétes. Àpès avoir déterminé un positionnement idéal pour le caisson de sous-graves, effectuez un réglage fin du rendement du caisson de sous-graves en langant le PBK une dernière fois et en chargeant les paramétres du PBK dans votre caisson de sous-graves.

Lorsqu'un ordinateur se connecte par l'entremise d'un mini port USB au port PBK, la lumière indique les statuts suivants :

• Aucune couleur : inoccupé (aucun dispositif USB actuélément branche).
• Vert uni: Connexion avec PBK ok.
• Rouge uni: Probleme de connexion avec le PBK.

*Remarque : Veuillez consulter le manuel du PBK et les instructions connexes concernant la compatibilité de l'ordinaire quand vous utilisez le PBK.

Multi Out—Raccorder plusieurs caissons de sous-graves en série

Si vous raccordez en série de multiples caissons de sous-graves identiques, raccordez Multi-Out du caisson de sous-graves de contrôle vers LFE In/Multi-In sur le prochain caisson de sous-graves. D'autres caissons de sous-graves peuvent etre raccordes à l'aide du même schema. Le premier caisson de sous-graves de la chaîne contrôlera tous les autres caissons de sous-graves en aval (à l'exception du réglage de la luminosité de la lumière des caissons de sous-graves individuels). Nous recommendans de ne pas raccorder plus de quatre caissons de sousgraves dans un raccordement en série - il peut etre acceptable d'en raccorder davantage, selon les specifications de votre installation. Faites des essais et écouze ce qui seront le moins pour vous.

Raccord de signal :

1 Raccordez le premier caisson de sous-graves à l'aide d'une des méthodes de raccordement précédément décrites dans ce manuel (p. ex.: mode à deux canaux, mode à canaux multiples ou mode simultané à deux canaux/canaux multiples).
2 Raccordez le Multi Out du premier caisson de sous-graves au LFE In / Multi In du prochain caisson de sous-graves. Utilisez des interconnexions RCA de qualite.

MISE EN GARDE! Ne raccordez jamais le Multi-Out du caisson de sousgraves à l'entrée d'un amplificateur raccordé à une enceinte pleine gamme. Le signal enco dé provenant du Multi-Out contient des informations de fréquence elevée qui pourrait potentiellement endomager les haut-parleurs d'augus.

3 Repetez l'etape 2 pour chaque caisson de sous-graves de la chaîne.

Paramétres de commande recommendés :

1 Pour le premier caisson de sous-graves de la chaîne, ajustez les paramétres de commande à l'aide de la procédure décrite [p. ex. : mode à deux canaux, mode à canaux multiples ou mode simultané à deux canaux/canaux multiples].
Si vous utilisez un filtre de passse basse personnelisée, chargeze le uniquement dans le premier caisson de sousgraves. Ce filtre n'a pas besoin d'être charge dans d'autres caissons de sousgraves.
Si vous utilisez le système de correction de la pièce PBK, après avoir raccordé tous les caissons de sous-graves, raccordez le PBK au premier caisson de sous-graves et lancez le PBK comme vous le fériez si vous mesuriez un seul caisson de sous-graves.
2 Les réglages Level, 25Hz Level, filtre de passer basse et Phase des autres caissons de sous-graves ne fonctionneront plus. Les boutons Tone Sweep, Room EQ et Custom Low Pass ne fonctionneront plus eux aussi. La commande Mode des autres caissons de sous-graves doit être régée à « Auto (Trigger) » afin de permettre au statut d'alimentation des autres caissons de sous-graves de se synchroniser avec le premier caisson de sous-graves.

Peu imports comment vous utilisez votre caisson de sous-graves, les essais peuvent souvent permetre d'obtenir un meilleur son. N'ayez pas pour d'essayer différents réglages. Vous pouvez toujours remettre les commandes à leurs réglages précédents.

Raccord sans fil facultatif

Un système de transmetteur/recepteur sans fil facultatif fabrique par MartinLogan pourrait etre disponible aupres de voitrive revendeur local. Consullez pour savoir si un tel systeme est disponible.

Figure 15. Roccordement de caissons de sous-graves multiplices.

Positionnement du caisson de sous-graves

Généralement, les caissons de sous-graves offrent la(Meilleure sortie lorsqu'ils sont placés dans un coin de la pièce. Toutefois, cela peut également exagérer la sortie des caissons de sous-graves et rendre le melange difficile avec les enceintes principales. Si vous choisissez de placer le caisson de sous-graves dans un coin proche de l'avant de la pièce, il doit être place de façon à ce qu'il ait un minimum de deux pouces de dégagement entre les haut-parleurs de graves et le mur. De préférence, le caisson de sous-graves doit se tracer en diagonale dans le coin afin que chaque haut-parleur de graves soit équidistant par rapport au mur adjacent. Cette mesure permet d'éviter le blocage de la sortie d'un des haut-parleurs de graves.

Avant deCHOISIR LA POSITIOIN DE COIN PERMANente, essayez d'autres positi. tions. Les emplacements eloiignes des coins sont souvent plus efficaces pour fourir un rendement ideal des basses fréquences et un bon agenc- ment aux enceintes principales. Si le caisson de sous-graves sonne comme s'il avait trop d'énergie des graves des supérieures, essayez de I'eliigner du mur en direction de la position d'écoute (le sortir du coin). Cette mesure diminuera le renforcement du mur et du coin de ces féquenc- es problèmes du mur et adoucira probabilitéla reponse. Repérez la procédure de configuration avec les commandes du caisson de sousgraves après l'avoir déplace dans sa nouvelle position.

Veuiliez notes que certains utilisateurs peuvent trouver que l'utilisation du PBK pour prendre les mesures de réponse du caisson de sous-graves aider à optimiser le positionnement du caisson de sous-graves. Pour obtenir de plus amples renseignements, vuiliez consulter la section PBK de ce manuel.

Figure 17a & 17b. EExpperimentez avec placement dans lescoins.

Figure 16. Configuration typique en canal S.1 de cinéma maison. Veuillez notes le positionnement en coin du coisson de sous-graves à l'avant de la salle d'écoute - c'est l'endetroit où plusieurs personnes placent d'abord le coisson. Tout fois, après des essais, les emplacements élognés des coins sont souvent plus efficaces pour fournir un rendement idéal des basses fréquences et un bon agencement aux enceintes principales.

Figure 18a & 18b. Experimenlez avec placement non dans lescoins.

Installation dans un boitier

Lesgensinstallentsouventleurcaissonde sous-gravesdansunboiier.Le design uniqueadéux hautparleurs de groves devoirtcaisonde sousgraves ne l'empêche pas d'êtreplace de la sorte.Toutefois,il est recommandé, comme pour tout caisson de sous-gravesa hautparleurs multiples de qualite, de laisser un espace minimal de trois picaes entre le boiier et la partie avant et les deux coles,gauche et droit du caisson de sous-graves.

Demandez à votre revendeur

Votre revendeur MartinLogan peut vous suggérer de nombreuses options de placement optimal du caisson de sous-graves. Il possede egalement de nombreux outils, comme son experience, sa connaissance de l'equipement connexe et meme de I'equipement pour analyser le son, ce qui peut faciliter la détermination de I'option de placement optime du caisson de sous-graves.

Base solide

Après avoir utilisé et experimenté avec votre caisson de sous-graves, vous pouvez utiliser les crampons ETC (Energy Transfer Coupler) fournis avec le caisson de sous-graves. En utilisant ces crampons, le caisson de sous-graves sera fixé plus fermement au sol et, par conséquent, les graves seront plus serrées et l'image deviendra plus cohérente et détaillée. Toutefois, il est recommendé de ne pas utiliser les crampons avant d'être certain de l'emplacement du caisson de sous-graves, car les crampons peuvent endommager le plancher si vous déplacez le caisson de sous-graves. Les pieds qui fixent la partie inférieure du caisson de sous-graves utilisé un filetage courant de 3/8 - 16.

1 Sur une surface douce et rembournée, étendez délicatementVote caisson de sous-graves sur la partie ayant pour acceder à la partie inférieure.
2 Enlevez les pieds ou les crampons déjà en place. Insérez les nouveaux crampons dans les trous et vissez les jusqu'au bout. Si le calisson de sous-graves n'est pas au niveau, desserrez un crampon jusqu'à ce qu'il soit de niveau.
3 À la main, serrez le contre-écrou fermement contre le boilier. Ne pas trop serrer l'écrou.
4 Redresse l'enceinte. Mise en garde : Assurez-vous que vos mains et les cables sont dégagés des cramponds. Ne glissez pas le caisson de sous-graves, car les cramponds sont coupants et peuvent endommager le plancher ou le tapis.
5 Ajustez le niveau en tournant les crampons.À la main, serrez le contre-écrou fermement contre le boitier lorsque vous estesatisfait du

niveau du caisson de sous-graves. Mise en garde: Le fait de pousser le caisson de sous-graves peut entrainer un serrement trop fort ou briser un crampton.

Profitez du produit

Votre caisson de sous-graves est très raffiné et il fonctionne encore我喜欢 s'il est configuré avec soin En gardant ces conseils à l'esprit, vous remarquerez au fil des mois d'écoute que de petits changements peuvent faire une grande différence. Au fil du temps, ne croignez pas de faire des essais de positionnement jusqu'à ce que vous trouviez la relation optimale entre la pièce, les paramètres et le caisson de sous-graves qui vous donnaient les autres résultats. Vos efforts seront récompensés.

Figure 19. Quand le caisson de sous-graves est placé dans un boilier, il faut un minimum de trois pouces de dégagement à l'avant, à gauche et à droite.
Figure 20. Le crampton ETC

Votrpe piece

C'est l'un des domaines qui requirement un certain bagage pour comprendre, et un peu de temps et d'experimentation pour obtenir le meilleur rendement possible de votre système.

La pièce est une composante et une partie importante de votre système.
Cette composante est une variable très importante et peut beaucoup ajouter, ou enlever, à une grande expérience sonore.

Tous lessons sont composés d'ondes. Chaque fréquence possée sa propre taillè d'onde, et les graves, soit les plus basses, englobent littérallément de 10 à 55 pieds. Voitre pièce participé à ces ondes comme une piscine, qui reflète ou augmente les ondes en fonction de la taillè et des types de surface de la pièce.

N'oubliez pas, votre système audio peut générer tous les renseignements nécessaires pour recreer le temps, l'espace et l'équilibre tonal d'un événement musical. Sur le plan acoustique, le role d'une piece ideale est de ne pas supprimer cette information et de ne pas y contribuer. Toutefois, chaque piece le fait dans une certaine mesure.

Terminologie

Ondes stationnaires

Le son qui provient d'un caisson de sous-graves rebondir dans la pièce jusqu'à ce qu'un schéma émerge - ce phénomène est appelé une onde stationnaire. Habituellement, cela pose un problème uniquement avec les fréquences inférieures à 100 Hz. Lorsque cela se produit, différentes parties de la pièce représentent un excess ou un manque de graves. Les ondes stationnaires existent dans toutes les pièces et un schéma différent existe pour les différentes fréquences de graves.

Certaines personnes croient que le fait d'avoir une piece sans murs par allles supprimera cet effet. En fait, les murs non paralleles générenti

uniquement des schémas d'onde stationnaire différents de ceux qui survient dans des pieces rectangulaires.

Habituèlement, vous pouvez exciter la plupart des ondes stationnaires dans une piece en plaçant le caisson de sous-graves dans un coin. La position d'écoute déterminée quelles ondes stationnaires vous obtiendrez. Par exemple, si vous étés assis dans un coin, vous entendrez la plupart des ondes stationnaires. Cela peut être une expérience trop intense. Le fait d'être assis pres d'un mur peut également intensifier les niveaux des ondes stationnairesroduites.

Si vous obtenez encore un excès ou un manque de graves après avoir ajusté le positionnement et les commandes du caisson de sous-graves, le système de correction de la pièce PBK aidera à ajuster la sortie acquistique de votre caisson de sous-graves afin de minimiser les anomalies acquistiques indésirables et d'optimiser le rendement de votre caisson de sous-graves au sein de votre environnement d'écoute unique.

Surfaces et objets résonnants

Toutes les surfaces et tous les objets de votre pièce sont assujettis aux féquences générées par toute système. Comme pour un instrument, elles vibreront et « continueront » en syncope avec la musique, en plus de contributor de façon négative à la musique. Un tinctement, une lourdeur et même une clarté peuvent survenir simplement parcque que les surfacent et les objets « chantant en cœur » avec vos enceintes. La commande Tone Sweep (Balayage de tonalité) de ce caisson de sous-graves peut aider à identifier et à résoudre les contributions des surfaces et des objets resonants.

Cavités résonnantes

Les zones qui forment de petites alcôves ou des garde-robes dans votre piece peuvent être des chambres qui créent leurs propres « ondes stationnaires » et qui peuvent taper leurs propressons à « une note » La commande Tone Sweep (Balayage de tonality) de ce caisson de sousgraves peut aider à identifier et à résoudre les contributions des cavités résonantes.

Les moniaques de stéreo branchent depuis longtemps leur télévision à leur système stéreo. L'avantage était d'utiliser les enceintes plus grandes et l' amplificateur plus pouissant du système stéreo. Meme si le son était grandement amélioré, il était encore mono et son signal de diffusion était limite.

Fin 1970, début 1980, deux nouveaux formats de cinema maison sont devenus largement disponibles au public: VCR et disque laser.

En 1985, les deux formats s'étaient développés en sources audio/vidente de très haute qualité. En fait, le rendissement sonore de certains formats video sur passait les formats audio uniquement. Maintenant, avec le son de qualité cinéma disponible à la maison, le seul élément manquant était la presentation en « son ambiophonique » des cinémas

Heureusement, les DVD encodés Dolby et DTS sont apparus la même information de son ambiophonique encodée sur les films pour la maison que sur les films pour le cinema. De plus, les nouveaux formats de visionnement à la maison à haute résolution, comme le Bluray, ainsi que le contenu haute définition offen par cable, satellite ou Internet ont évolué, incluant un format audio encodé à canaux multiples qui peut avoir la même qualité que la bande originaire. Tout ce qu'il faut pour récapérer cette information est un décodeur, ainsi que des enceintes et des amplificateurs supplémentaires pour la reproduction

Un cinema maison est un achat complexe et nous vous recommendans de consulter votre revendeur MartinLogan local, car celui-ci connait bien le sujet.

Chaque piece d'un système ambiophonique peut etre achelee séparation. Prenez vous temps et allezy pour la qualite. Personne ne s'est jamais plaint que le film etait trop reel. Laiste et les descriptions ci-dessous vous donneuron un aperçu des responsabilités et des demandes placées sur chaque enceinte.

Avant gauche et avant droite

Si ces enceintes seront les deux mêmes que vous utilisez pour la lecture stéreo, elles doivent etre de très haute qualite et capables de jour fort (plus de 102 dB) et de reproduce des graves sous 80Hz

Canal central

C'est l'enceinte la plus importante dans un système de cinéma maison, car presque tous les dialogues et une grande partie de l'information de l'enceinte avant sont produits par le canal central. Il est important que l'enceinte centrale soit très précise et qu'elle s'adapte bien aux enceintes avant de gauche et de droite, et qu'elle soit recommandée pour une utilisation à titre d'enceinte centrole. Il ne faut pas couner lescoins ronds.

Enceintes ambiophoniques/à effets

Nous vous recommandons que les enceintes ambiophoniques/à effets jouent les graves jusqu'à au moins 80Hz . Les enceintes ambiophoniques contiennent l'information qui fait en sorte que les avionssemblent voter au-dessus de votre tete. Certaines personnes peuvent suggérer que c'est le moment d'économiser en achetant une petite enceinte économique. Toutefois, l'encodage numérique à conaux multiples discret est maintainant la norme et la demande sur les enceintes ambiophoniques a augmente.

Caisson de sous-graves

Avec tout bon système ambiophonique, vous aurez besoin d'un ou de plusieurs caissons de sous-graves de haute qualite (le .1 dans un système ambiophonique à 5.1, 6.1 ou 7.1 canaux). La plupart des trames sonores de film contiennent de grandes quantités d'informations de graves, qui font partie des effets spéciaux. Les bons caissons de sous-graves constitueront le pilier du reste du système.

Figure 21. Configuration typique en canal 5.1 de cinéma maison.

BalancedForce pour des graves plus nettes

Déçoulant d'une réaction égale et opposée au mouvement du cône, les graves puissantes font en sorte que tous les boîtiers de caisson de sous graves traditionnels générent des vibrations acoustiques. Vous pouvez le sentir en touchant le boîtier. Bien que la « physique » de ce phénomène fait en sorte que le boîtier résonne ou danse, la plupart des concepteurs de caisson de sous-graves appliquent du poids ou de la masse au boîtier pour minimiser ces perturbations, mais cela laisse tout de même une basse étendue. Les vibrations sont transmises du haut-parleur de graves au boîtier, ce qui allènuè le signal de graves, causant ainsi un son lâche et « diffus »

Ce caisson de sous-graves intégre la configuration des graves BalancedForce pour annuler les vibrations du boîtier. Conçu à l'origine pour le système de pointe Statement™ E2, le système BalancedForce utilise des haut-parleurs montés à angle opposé. Les haut-parleurs du caisson de sous-graves, espaces à 180 degrès, fonctionnent en exacte opposition, ce qui entraîne une annulation maximale qui offre une énergie de graves pure et idéale, avec une diminution de la contribution du boîtier à la pierce aussi élevée que 25 dB par rapport aux solutions à la résonance des caissons de sous-graves traditionnels!

Amplificateurs de commutation exclusifs

Le caisson de sous-graves BalancedForce est doté d' amplificateurs de commutation exclusifs qui permettent d'obtenir un contrôle incroyable du haut-parleur de graves, ce qui donne des graves plus serrées et moins définies, tout en gardant la distorsion aux plus bas niveaux possibles

Le BalancedForce 210 comporte un amplificateur de commutation de 850 watts. Classe D capable de crétes dynamiques de 1700 watts fonctionnant à une efficacité de plus de 90% . Le BalancedForce 212 est doté d'amplificateurs double de 850 watts (un pour chaque haut-parleur de graves) avec une puissance de système tatale de 1700 watts (3400 walls de créte dynamique).

Les transformateurs à faible bruit et à puissance élevée et les sources d'alimentation à commutation sont dotés de transistors MOSFET de haute qualité, de réseaux de suppression du bruit et de circuits de commande qui offrent un incroyable niveau de courant avec des niveaux de distorsion très bas. Les rails de division de l'alimentation minimisent la distorsion tout en maximisant l'efficacité de la commutation. Les cartes de circuits imprimés en verre-epoxy de grade militaire, les capteurs de température et les circuits de protection garantissant un son de qualité et un fonctionnement friable.

Command de niveau 25 Hz

La commande de niveau 25 Hz offre des capacités de personnalisation du son que peu de caissons possedent. Une piece, particulièrement lorsqu'elle est petite, peut exagérer les graves. Le bouton de commande de niveau 25 Hz augmente ou diminue les graves plus basses pour compenser ces anomalies de la piece et permet d'obtenir des graves profundes accrues si vous souhaitez un sentiment subsonique aux fréquences les plus basses.

Bien que les commandes de votre caisson de sous-graves vous permènt d'effectuer un réglage fin et d'optimiser le rendement des graves dans la pierce, le PBK vous permet de corriger les effets des limites de la pierce. Meme si vous caisson de sous-graves est parfaitement positionné, la pierce peut avoir une incidence importante sur le rendement des graves. Les dimensions de la pierce, les zones mortes, les couloirs vôtés, les meubles et de nombreux autres facteurs peuvent transformer la pierce en instrument supplémentaire qui joue de concert avec les musiciens ou des trames sonores en ajouant une coloration et une résonance nuisibles. Le PBK est vendu séparément et est fortement recommandé.

Filtres de passage basse personnelé facultatifs

Il est parfois difficile d'obtenir un mélange discret entre un caisson de sous-graves et des haut-parleurs pleine gamme, et lorsqu'il est question des niveaux de rendement les plus élevés pour les haut-parleurs, il n'y a pas de place à l'erreur. L'ajout d'un filtre de passageasse personneli-see résout les problèmes en offrant un superbe rendement des basses frequencies.

Les filtres de passée basse personnelisée sont expressément concus pour optimiser l'intégration du caisson de sous-graves en s'agençant au début de basse fréquence de certains modèles de haut-parleur. Une fois qu'un filtre de passée basse personnelisée est charge dans un caisson de sous-graves, la configuration est une simple question d'ajustement de la phase et du niveau. Ce filtre personnelisé est appliqué aux entretes de gauche et de droite de notre caisson de sous-graves. L'entrée LFE du caisson resté non filtrée, ce qui permet au préamplificateur/processeur ambiophonique d'envoyer l'information des basses fréquences aux canaux du centre, ambiophonique et LFE sans compromètre le rendissement des enceintes principales.

Foire aux questions

Pourquoi mon caisson de sous-graves ne peut pas dire ma clé UB lorsque j'essaie d'ajouter un contrôle de passage basse personnelisée ou demettre à jour mon micrologiciel?

Lorsque vous branchez une clé USB dans le port USB du caisson de sous-graves, la clé doit être formatée à l'aide du système de fichiers FAT32. Pour en apprendre davantage au sujeit du formatage d'une clé USB à l'aide du système FAT32, veuillez consultier les documents d'aide de votre ordinaire. La plupart des clés USB (moins de 32 Go) sont vendues préformatoies en FAT32. Reformatez cette clé USB seulement si le chargement ne fonctionne pas.

Comment nettoyer mon caisson de sous-graves?

Utilisez un linge propre ou unerosse molle pour nettoyerVote caissan de sous-graves.Nous recommendons egalement les linges en microfibres.

Est-il sécuritaire de placer des choses sur mon caisson de sous-graves?

Bien que vous caisson de sous-graves soit concu avec une surface durable qui résiste aux taches, nous vous recommendons de le traiter comme un meuble précieux et de ne rien placer sur celui-ci — particulièrement les objets conlerant des liquides

Peut-il y avoir une interaction entre mon caisson de sousgraves et la télévision TRC dans mon système A/V?

Oui. Le caisson de sous-graves n'utilise pas de moteur de haut-parleur protégé. Nous recommendons une distance de trois pieds entre le caisson de sous-graves et les composantes video qui sont sensibles aux champs magnétiques. Les télévisions modernes à écran plat ne sont pas touchées par les aimants du caisson de sous-graves.

Est-ce que ma facture d'électricité « explosora » si mon caisson de sous-graves est branché en tout temps?

Non. Le caisson de sous-graves, lorsqu'il interrupteur est regle à « Auto » ou « Standby», utilisera environ 30 walls au point mort.

Dois-je débrancher mon caisson de sous-graves pendant un orage électrique?

Oui, ou avant. Il est recommendé de débrancher tous vos apparéils audio/vidente par temps oragesux.

J'ai jete I'emballage d'origine de mon caisson de sousgraves. Puis-je acheter un nouvel emballage?

Oui, un emballage de remplacement est habituellément disponible pour les produits Martinlogan actuels ou recents. Toutefois, l'emballage de remplacement peut parfois ete assez dispendieux et nous encouragcens les auditeurs a converer l'emballage d'origine. Les boites Martinlogan peuvent etre pliees pour faciliter le rangement. La mousse et les autres materiaux d'emballage peuvent etre enteoses dans un grand sac en plastique.

Dépannage

Pas de son

• Verifie que toutes les composantes du système sont allumées.
• Verifiez si l'interrupteur d'alimentation du caisson de sous-graves est reglé à « Auto (Trigger) » ou « On »
• Verifiez les cables de l'enceinte et les raccords.
• Verifiez tous les cables interconnectés.
  Assurez-vous que la commande de niveau n'est pas éleinie.
• Si le problème persistie, communiquez avec vous revendeur.

Graves ternes

• Vérifiez le positionnement. Essayez de déplacer le caisson de sous-graves plus pres du mur avant et des murs lateraux.
• Verifiez le type de pied utilisé. Essayez d'installer les crampons ETC.
• Diminuez le niveau.
• Verifie la configuration du processeur.
• Verifiez si la fréquence du filtre de passage basse est trop élevé.
• Si le problème persiste, communiquez avec votre revendeur.

Bourdonnements ousons inhabituels

• Éleignez le caisson de sous-graves, débranchez toutes les entres de signal, rallumez le caisson de sous-graves et augmentiez le niveau. Si le problème disparait, le bourdonnement provient d'ailleurs dans votre système.
• Bronchez le raccord CA du caisson de sous-graves au même circuit CA que le préamplificateur.
• Si le problème persiste, communiquez avec votre revendeur.

Garantie et enregistrement

Votre caisson de sous-graves est vendu avec une garantie limite automatique de 90 jours. Vous avez la possibilité d'obtenir, sans frais supplémentaires, une garantie limitée de trois ans. Pour obtenir la garantie limitée de trois ans, vous nevez replir et returner le certificat d'enregistrement, compris avec votre caisson de sous-graves, ainsi qu'une copie de toute facture, à MartinLogan dans les 30 jours qui suivent la date d'achat.

Pour plus de commodité, MartinLogan parmet égalément l'entreglement en ligne à la garantie à l'adresse www.martinlogan.com.

MartinLogan pourrait ne pas honorer les réclamations de service au titre de la garantie à moins d'avoir une carte d'enregistrement à la garantie dûment remplaie dans ses dossiers! Si vous n'avez pas reçu de certificat d'enregistrement à la garantie avec votre nouveau caisson de sousgraves, il vous est impossible de savoir si vous avez reçu un appeareil neuf. Le cas échéant, communiquez avec votre revendeur MartinLogan.

Numéro de série

Le numero de série se trouve dans la partie inférieure de la plaque arriere. Chaque apparéil possède un numero de série unique.

Service

Dans les rares cas ou votre produit MartinLogan aurait besoin de service, communiquez avec le revendeur a qui vous avez achete le produit. Dans la plupart des cas, votre revendeur sera en mesure de vous aider a trouver le problème et à le régler. Si le revendeur est incapable de résoudre le problème ou s'il n'y a aucun revendeur local dans notre région, communiquez directement avec le service à la clientèle de MartinLogan à l'aide du formulaire de demande de service disponible à l'adresse www.martinlogan.com ou en composerant le 785-749-0133

Avant de returner un produit à MartinLogan à des fins de service, com
muniquez d'abord avec le département du service pour obtaining un numero
RMA. Les colis entrants seront uniquement acceptés s'ils affichent un
numéro RMA émis par MartinLogan.

Si vous utilisez votre produit MartinLogan dans un pays autre que celui où il a ete achete a l'origine, nous vous demandons de noter ce qui suit :

1 Le distributeur MartinLogan désigné pour tout pays donné est responsable du service ou titre de la garantie uniquement pour les apparèils distribués par ce pays ou par l'entremise de celui-ci conformément à sa garantie applicable.
2 Si un produit MartinLogan doit faire l'objet de réparations (service) dans un pays autre que celui ou il a été acheté à l'origine, l'utilisateur final peut faire réparer le produit chez le distributeur MartinLogan le plus proche, sous réserve des politiques de service locales de ce distributeur. Tous les coûls des réparations (pièces, main-d'oeuvre et transport) seront assumés par le propriétaire du produit MartinLogan.
3 Si, après avoir possédé votre produit MartinLogan pendant six mois, vous déménagez dans un pays autre que celui où vous avez achete l'enceinte, VOte garantie peut être transférable. Communiquez avec MartinLogan pour oblirer tous les détails.

	BalancedForce 210°	BalancedForce 212°
Réponse de fréquence du système...	20-120 Hz ±3dB. Anechoic through the LFE effects input.	18-120 Hz ±3dB. Anechoic through the LFE effects input.
Fréquences du filtre de passerasse...	30-80Hz	30-80Hz
Phase	0°, 90°, 180°, 270°	0°, 90°, 180°, 270°
Command de niveau 25 Hz...	±10dB	±10dB
Alimentation	On, Auto (12V Trigger), Off	On, Auto (12V Trigger), Off
Composantes	Cone en aluminium de 2 x 10 po [25,4 cm] à excursion élevée et panier moulé, avec montage de moteur de haut parler étendu, format de chambre asymétrique scelle non résonant	Cone en aluminium de 2 x 12 po [30,5 cm] à excursion élevée et panier moulé, avec montage de moteur de haut parler étendu, format de chambre asymétrique scelle non résonant
Amplificateurs	850 watts (crête de 1700 watts)	2 x 850 watts (crête 3400 watts totale pour le système)
Entrées (RCA)	Gaughe, droite et LFE	Gaughe, droite et LFE
Entrées (XLR)	Gaughe, droite et LFE	Gaughe, droite et LFE
Entrées (Niveau d'enceinte)	Gaughe et droite via prises bananes	Gaughe et droite via prises bananes
Entrées (12V Trigger)	3,5mm	3,5mm
Entrées (USB)	Mini USB (pour PBK), USB (pour mises à jour du répartiteur et du micrologiciel)	Mini USB (pour PBK), USB (pour mises à jour du répartiteur et du micrologiciel)
Sortie (RCA)	Multi Out (pour raccord caissons de sous-graves multiples)	Multi Out (pour raccord caissons de sous-graves multiples)
Impédance d'entrée	RCA: 10 000 Ohms XLR: 15 000 Ohms par phase Niveau d'enceinte 10 000 ohms par phase (20 000 ohms rouge à noir)	RCA: 10 000 Ohms XLR: 15 000 Ohms par phase Niveau d'enceinte 10 000 ohms par phase (20 000 ohms rouge à noir)
Consommation d'énergie	Typique: 125 Walls Point mort: 15 Walls	Typique: 250 Walls Point mort: 30 Walls
Poids	96 lb (43,5 kg)	140 lb (63,5 kg)
Taille	19 p ounces H x 19,1 p ounces L x 19,4 p ounces P (48,3 cm H x 48,6 cm L x 49,4 cm P)	22,6 p ounces H x 22,6 p ounces L x 22,9 p ounces P (57.4 cm H x 57.4 cm L x 58.2 cm P)

Amplitude. L'intervalle extrème d'un signal. Habituellement mesure de la moyenne à l'extreme.

Arc. Les élin celles visibles générées par une décharge électrique.

Bi-Amplification. Utilise un répartiteur électronique ou un répartiteur passif de niveau de ligne, ainsi que des amplificateurs distincts pour les haut-parleurs de fréquence elevée et bassé.

Bruit blanc. Un bruit aléatoire utilisé pour les mesures, car il a la même quantité d'énergie à chaque fréquence.

Bruit rose. Un bruit aléatoire utilisé dans les mesures, car il a la même quantité d'énergie dans chaque octave.

CA. Abréviation pour courant alternatif.

Capacité. La propriété d'un condensateur qui détermine la charge qui peut être stockée en lui pour une différence potentielles donnée, mesure en farads, par le ratio de la charge stockée à la différence potentielle.

CC.Abreviation pour courant continu.

CLS. Abréviation pour curvilinear linesource (source linéaire curvilinear).

Condensateur. Un dispositif complenant deux plaques conductrices ou plus séparées l'un de l'autre par un matériel isolant et utilisé pour stocker la charge électrique. Parfois appelé capacité.

db (décibel). Une expression numérique de la force sonore relative d'un son. La différence de décibles entre deux sons est dix fois le logarithme en base 10 du ratio de leurs niveaux de puissance.

Dégagement. La différence, en décibels, entre la créée et les niveaux RMS dans une émission.

Diaphragme. Une membrone couple mince ou un cune qui vibre en reaction aux signaux electriques pour produit des ondes sonores.

Diffraction. Le bris d'une orde sonore causée par une interfeence meca-nique, telle que les rebords de boillier, le cadre de grille ou d'autres objetssemblables.

Distorsion. On y fait habituellément reférence en termes de distorsion harmonique totale (THD) qui représenté le pourcentage d'harmoniques non souhaïées du signal de haut-parleur avec le signal souhaïte. Généralement utilisé pour représentier tout changement non souhaïte introduit par le dispositif en question.

Écritage. Distorsion d'un signal lorsqu'il est coupé. Un problème de surcharge causé en poussant un amplificateur au-delà de ses capacities. Le signal écrêté possée des niveaux élevés de distorsion harmonique qui cree de la chaleur dans le hautparleur et constitue une cause importante de défaillance des composantes du haut-parleur.

Efficence. La puissance acoustique fournie pour une entree elec trique donnee. Souvent exprimee sous la forme decibels/watt/metre [dB / w / m]

ESL. Abréviation pour haut-parleur electrostatique.

Fréquence moyenne. Les fréquences moyennes où l'oreille est la plus sensible.

Graves. Les fréquences les plus bosses d'un son.

Hout-parleur. Voir transducteur.

Haut-parleur d'aignus. Un petit haut-parleur concu pour reproductive uniquement les fréquences élevées.

Haut-parleur de graves. Un haut-parleur qui fonctionne dans les basses fréquences uniquement. Les haut-parleurs en système à deux directions ne sont pas de vérables haut-parleurs de graves; ils sont moins décrits comme des haut-parleurs de moyenne et de basses fréquences.

Hybridne. Un produit cree par le marriage de deux technologies differen- les. Signifie ici la combinaison d'un haut-parleur de graves dynamique avec un transducteur electrostatique.

Hz (Hertz). Unité de fréquence équivalente au nombre de cycles par seconde.

Image. Représenter ou imiter l'évenement sonre d'origine.

Impedance. L'opposition totale offerte par un circuit electrique au flux de courant alternatif d'une fréquence unique. C'est la combinaison de résistance et de réactance, mesure en ohms. N'oubliez pas que l'impédance d'une enceinte change avec la fréquence, ce n'est pas une valeur constante.

Inductance. La propriété d'un circuit électrique par loquille un courant variable à l'intérieur de celui-ci produit un champ magnétique variable qui introduit des tensions dans le même circuit ou dans un circuit à proximé. Mesurée en Henry.

Inducteur. Un dispositif concu principalement pour introduire l'inductance dans un circuit electrique. Parfois appelé piece ou bobine.

Linearié. La mesure selon laquelle tout processus de traitement de signal est accompli sans distorsion de l'amplitude.

Longueur d'onde. La distance mesurée en direction de la progression d'une onde, à partir de tout point donné caractérisé par la même phase.

Perturbation. S'applique a ce qui dure ou reste pendant un court moment. Un changement de I'etat stationnaire a un autre etat.

Phase. La quantité par laquelle une onde sinusoidale dirige ou retarde une seconde onde de la même fréquence. La différence est décrite par le terme angle de phase. Les ondes sinusoidales se renforcent les unes les autres, celles qui sont déphasées s'annulent.

Plage dynamique. L'intervalle entre le son le plus faible et le son le plus fort qu'un apparéil peutTRAITER (souvent coté en dB).

Polarité. La condition d'etre positif ou négatif en ce qui concerne un point ou un objet de reference.

Répartiteur. Un circuit électrique qui divise un signal de largeur de bande complet en bandes de fréquence souhaïées pour les composantes du haul-parleur.

Répartiteur actif. Utilise les dispositifs actifs (transistors, IC, lubes) et certaines formes d'alimentation électrique pour fonctionner.

Répartiteur passif. N'utilise aucune composante active (transistor, IC, tube) et ne nécessite aucune alimentation électrique (CA, CC, pile) pour fonctionner. Le répartiteur dans un haut-parleur courant est de variété passive. Les répartiteurs passifs comprennent des condensateurs, des inducteurs et des résisteurs.

Résistance. La propriété d'un conducteur par laquelle il s'oppose au flux de courant électricque, ce qui entraîne la génération de chaleur dans le matériel ou conducteur, habituèlement exprime en ohms.

Résisteur. Un dispositif utilisé dans un circuit pour fournir une résistance.

Résonance. L'effet produit lorsque la fréquence de vibration naturelle d'un corps est grandement amplifiée en renforcant les vibrations à la même fréquence ou à une fréquence proche à partir d'un autre corps.

RMS. Abbreviation de root mean square (valeur efficace). La valeur effective d'une forme d'onde donnée est sa valeur RMS. La puissance acoustique est proportionnelle au carré de la pression sonore RMS.

Sensibilité. Le volume de son foumi pour une entrée électriche donnée.

Stator. La partie fixe qui forme la reférence pour le diaphragme en mou

vement dans une enceinte planaire.

THD. Abréviation pour distorsion harmonique totale. (Voir Distorsion).

TIM. Abréviation pour transient intermodulation distortion (distorsion de perturbation intermodulaire).

Transducteur. Tout dispositif qui transmet de l'énergie d'un système d'un autre, parfois un dispositif qui convertit l'énergie. Les transducteurs de haut-parleur convertissant l'énergie électricne en mouvement méconique.

BALANCED FORCE [210]

20-120Hz±3dB
