MODE D'EMPLOI COB 14 p COINTRA

Instructions d'installation, d'utilisation et d'entretien

Nous vous félicitons pour l'acquisition de notre produit.

Le chaulife-eau instantané à gaz COINTRA que vous avez choisi a été conçu et fabriqué avec soin par nos spécialistes et il a été soligneusement testé afin de satisfaire toutes vos exigences.

Pour que vous puissiez obtenir un confort maximum en eau chaude sanitaire grâce à votre nouveau chauffe-eau instantané à gaz COINTRA, nous vous recommandons de lire avec attention les instructions suivantes.

Pour l'installation, l'utilisation et la conservation de l'appareil sera nécessaire de respecter les avertissements.

TABLE DES MATIÈRES PAGES

DESCRIPTION, NIVEAUX DE DOTATION SELON MODELES....2

INSTRUCTIONS POUR L'UTILISATEUR 4

-CHAUFFE-EAU ÉLECTRONIQUES (SANS VOYANT LUMINEUX) 4

- Vérifications préalables....4

- Sélection manuelle de la puissance du brûleur .... 4

- Sélection de la température 4

-Service d'Eau Chaucé 4

- Arrêt du chauffe-eau 5

- Panneau de commandes....5

-dimensions générales 6

INSTRUCTIONS POUR L'INSTALLATEUR....7

MODELE, LOCAL ET EMPLACEMENT....7

TUYAUTERIES

INSTALLATION 9

ÉVACUATION DES GAZ BRÛLES 10

MONTAGE DU COUVERCLE....10

VERIFICATION ET LIVRAISON....10

DISPOSITIF DE CONTROLE D'ÉVACUATION DES GAZ IT.T.B.I....11

DONNEES TECHNIQUES 12

TABLEAUX DIAMÈTRES INJECTEURS 14

DÉMONTAGE, RECYCLAGE ET ÉLIMINATION....14

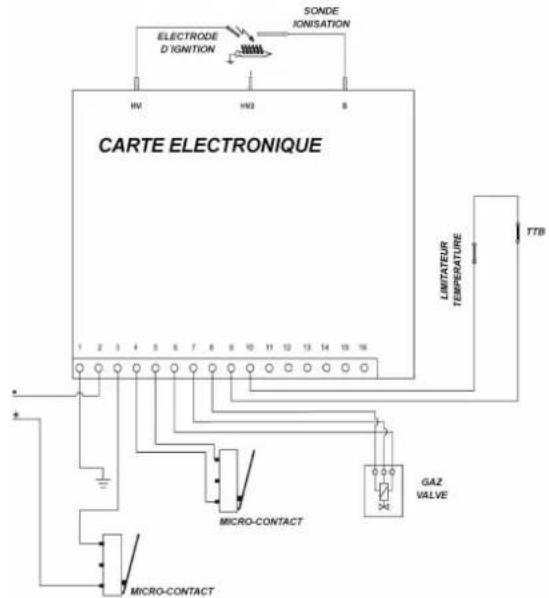

SCHÉMA ELECTRIQUE DES CHAUFFE-EAU SANS VOYANT LUMINEUX ....14

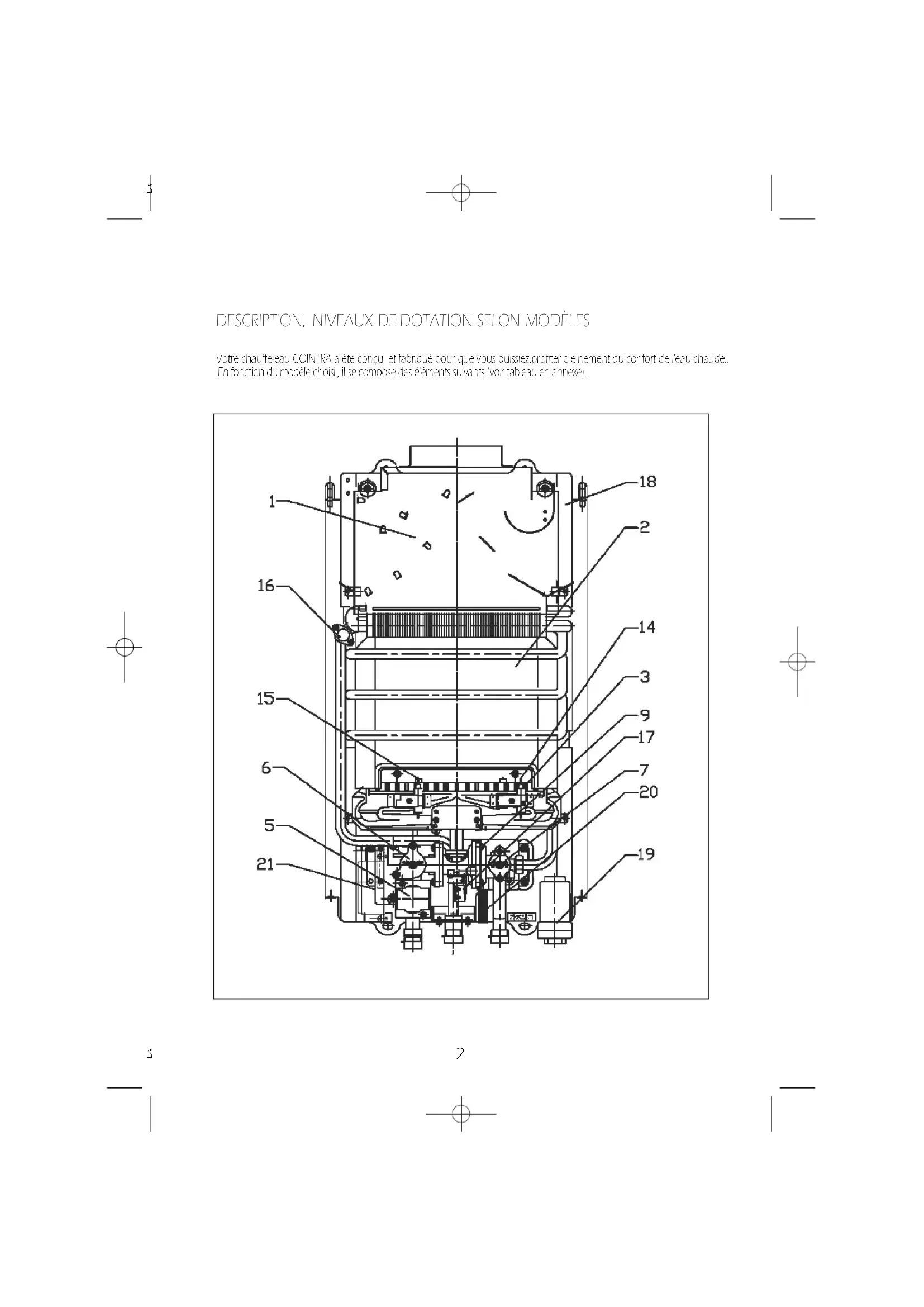

DESCRIPTION, NIVEAUX DE DOTATION SELON MODÈLES

Votre chauffe eau COINTRA a été conçu et fabriqué pour que vous puissiez profiter piement du confort de l'eau chaude. En fonction du modèle choisi, il se compose des éléments suivants (voir tableau en annexe).

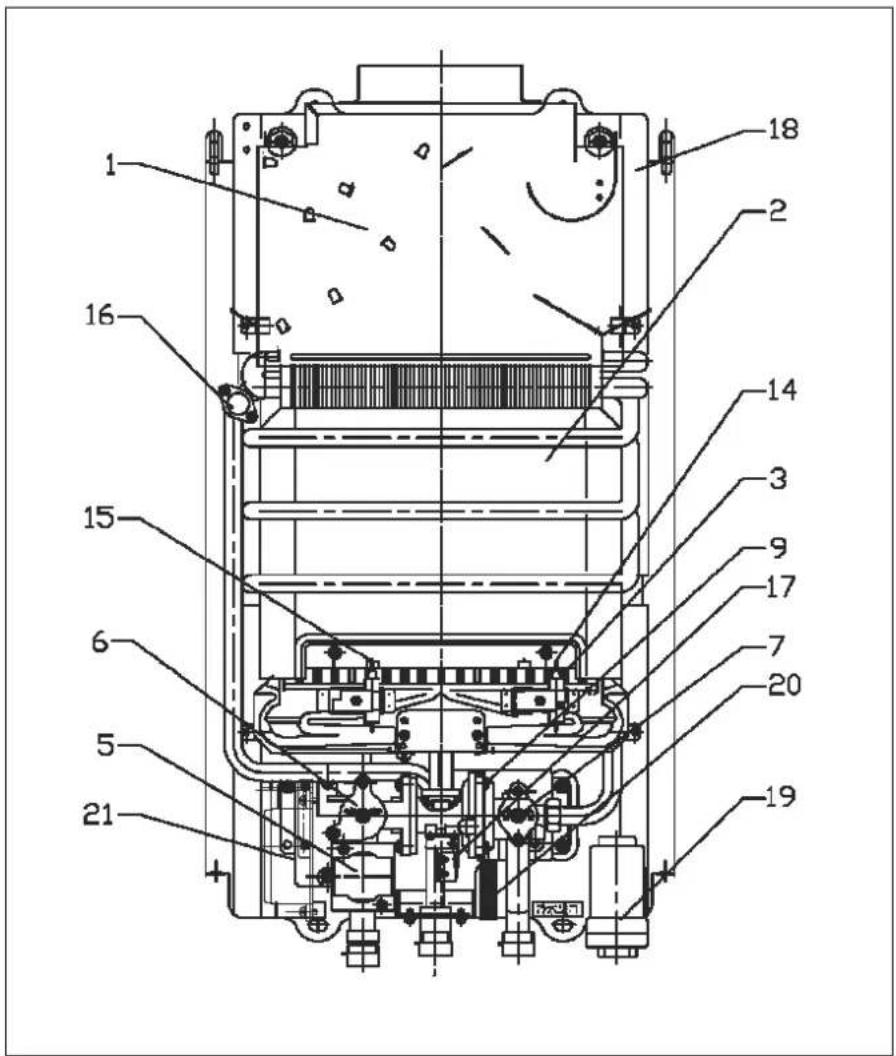

ENSEMBLES FONCTIONNELS	Modèles de 5 l/min;8,9 kW (177,5 kcal/min)		Modèles de 10 l/min17,8 kW (255 kcal/min)		Modèle 14 l/min23,8 kW(34" kcal/min)
	COB 5	COB 5 x	COB 10	COB 10 x	COB 14
1. Coupe trage incorporéIl assure une bonne combustion même si le trago varie dans le conduild'évacuation de gaz orolés (cheminée).Crâce à sa nouvelle configuration, lecouvercle du chauffe-eau ne possède pas de grilles	oui	oui	oui	oui	oui
2. Échangeur de chaleur.En cuvre électrolytique pur avec revêtement salonique ou assure latransmission maximum de la chaleur à l'eau.	oui	oui	oui	oui	oui
3. BrûleurAvec une technologie de pointe ou rentabilité au maximum le gaz consomme	oui	oui	oui	oui	oui
5. Soupape de sécurité d'allumage.Système électrique permettant la somé de gaz des brûleurs seulement quand lapresence de la veilleure assure son allumage	oui	oui	oui	oui	oui
6. Commande de gaz frontale.Elle sera aussi à SELECTIONNER MANUELLEMENT LA PUISSANCE SOUHAITEE	oui	oui	oui	oui	oui
7. Sélecteur de température.Il sert à graduer à volonté le température de l'eau chaude	oui	oui	oui	oui	oui
9.Dispositif hydraulique spéciale• Il mict en marchautomaouciement, les mécanisms de réchauflementde l'eau, chaque fois que vous ouvrez le robinet d'eau chaude. Il sigit en plusd'une SI CUBIT, puisu, il n'ouvre, e passage du gaz vers le brûleur que si l'eaucloure à travers réchangeur.	oui	oui	oui	oui	oui
13. Connexion d'eau chaude , Flexible	oui	oui	oui	oui	oui
14. Sonde décounique ioniséeServant à garantir le fonctionnement correct du brûleur, grâce au contrôlepar ionisation.(voir figure page 13)	oui	oui	oui	oui	oui
15. Électrode piloteOui apporte un faisceau d'ancelles de manière continue, pour fallumage dubrûleur.(voir figure page 13)	oui	oui	oui	oui	oui
16. Thermostat ajusteur de température.	oui	oui	oui	oui	oui
17. Micro allumeur.	oui	oui	oui	oui	oui
18.Dispositif de contrôle d'évacuation des gaz .ITT9!Debranchez le chauffe-eau en cas d'obstruction dans la somé ou gaz decombustion.	oui	ron	oui	non	oui
19.Bolte de rangement des batteries	oui	oui	oui	oui	oui
20.Vanne hydraulique de drainage.	oui	oui	oui	oui	oui
21.Module de contrôle électronique	oui	oui	oui	oui	oui

INSTRUCTIONS POUR L'UTILISATEUR

CHAUFFE-EAU ÉLECTRONIQUES (SANS VOYANT LUMINEUX)

- Vérifications préalables

1. Vérifiez que les robinets d'eau chaude sont fermés.
2. Ouvrez le robinet d'arrêt du gaz du chauffe-cau, situé dans le branchement du gaz à l'appareil.
3. Vérifiez que les piles (ou batteries) de 1,5 V sont correctement installées, avec polarité correcte (I et-I), et que la protection de sécurité a été retirée.
4. Que les batteries ou les piles possèdent une charge suffisante pour le fonctionnement du chauffe-eau

Sélection manuelle de la Puissance du Brûleur

Pour la mise en marche de l'appareil, tournez la commande du gaz vers l'une des 2 positions minimum à maximum. La commande de gaz permet de sélectionner la puissance du chauffe eau,minimum() ou maximum ou les positions intermédiaires en fonction de l'intensité du réchauffement de l'eau désiré. Une fois la commande de gaz en position (grande llemme), l'appareil chauffe l'eau à pleine puissance. Si la température de celle di slavère excessivement élevée, par exemple, en été ou si vous avez besoin de faibles débits d'eau pas trop chauds, tournez la commande vers la petite flamme, réduisant ainsi la puissance (er la consommation de gaz) pratiquement de moitié.

- Sélection de la température

Grâce au Sèlecteur de Température, vous pourrez facilement graduer la température de l'eau en tournant le sèlecteur vers la droite afin d'obtenir une température plus élevée, ou vers la gauche pour obtenir une eau moins chaque.

- Service d'Eau Craude

• Une fois les prestations antérieures sélectionnées, le chauffe-eau réalisera son processus de mise en marche ; en ouvrant un robinet d'eau chaude, un faisceau d'élincelles continu se produira automatiquement grâce à son électrode d'ignition, permettant ainsi que le brûleur s'allume directement.
• Tous les modèles électroniques disposent d'une sonde de ionisation qui se trouve à l'intérieur de la flamme et qui la contrôle.

• En cas d'incident dans le circuit de gaz, et que la sonde ne détecte pas la présence d'une flamme, l'électrode dignition générera automatiquement un nouveau faisceau d'étinelles durant quelques secondes, pour allumer le brûleur.
  si le chauffe eau ne s allume pas, il sera hors service.
  Éliminer la cause ou l'élément empêchant l'arrivée du gaz dans le chauffe-eau, par exemple fermeture involontaire du robinet de fermeture, bouteille de gaz épuisée, etc.

• Le blocage du chauffe eau se désactive, en ouvrant et en fermant le robinet d'eau chaude;

• Si, une fois la cause éliminée et après avoir ouvert le robinet d'eau chaude, le service d'eau chaude n'est pas rétabl, recommencer la même opération. Si l'anomalie persiste, veuillez prévenir le Service Technique.
• La présence d'une flamme dans le prûleur pourra être observée à travers la fenêtre du couvercle.

Arrêt du chauffe-eau

Pour éteindre le chauffe-eau, tournez à nouveau la commande du gaz.

OBSERVATION IMPORTANTE

Afin de préserver l'environnement, déposez les piles usagées dans les containers prévus à cet effet.

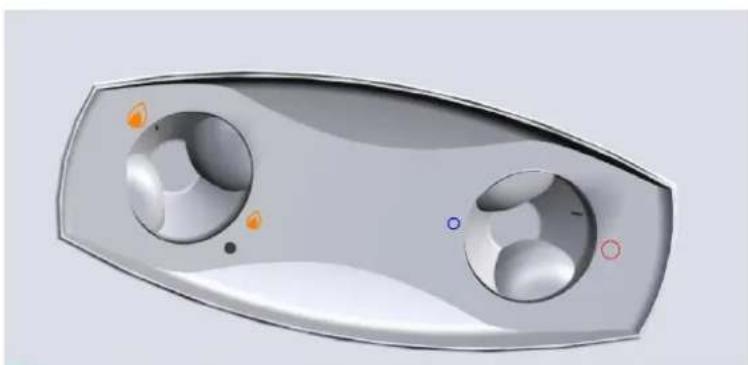

-PANNEAU DE COMMANDESPANNEAU DE COMMANDES

CHAUFFEÀUBET 10 LITRESLITRES

Il est recommandé de former le robinet de fermeture du gaz de l'installation si l'appareil n'est pas, souvent utilisé.

J

5

CHAUFFE-EAU SANS VOYANT LUMINEUX

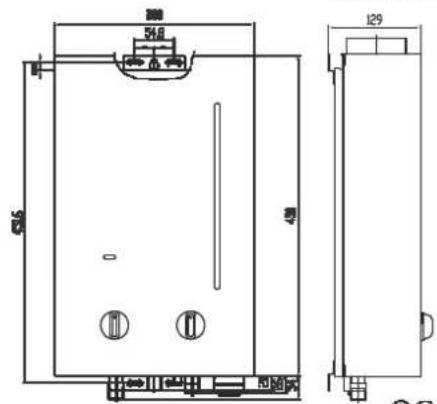

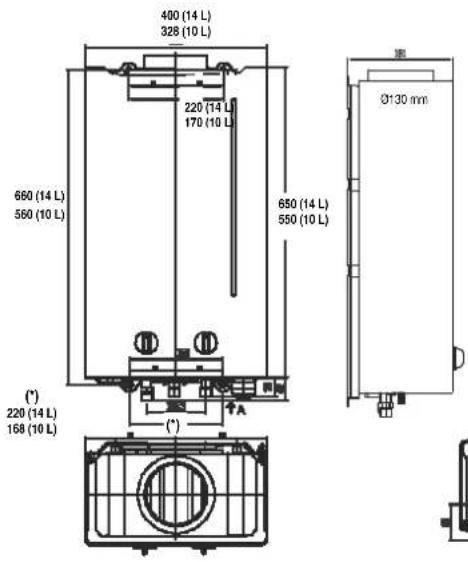

MODÈLES de 5 l/min

54.6 300 129 48

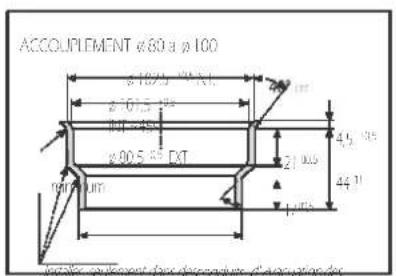

ACCOUPLEMENT φ80 a φ100 φ100.5 20×4 φ61.5 20×4 φ90.5 20×4 EXT φ100.5 20×4 φ100.5 20×4 φ100.5 20×4 φ100.5 20×4 φ100.5 20×4 φ100.5 20×4 φ100.5 20×4 φ100.5 20×4 φ100.5 20×4 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 φ1,000 mm x mm

product de a combustione de 0.100

A M5 M4 ②①③ METADA A

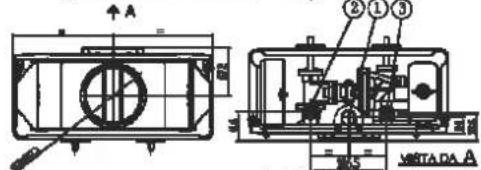

MODELES de 10 l/min

2 - Engrée butane/propane ∅ 12 mm est

Enrée gaz naturel ∅ 15 mm ext.

400 (14 L) 328 (10 L) 220 (14 L) 170 (10 L) 650 (14 L) 550 (10 L) 660 (14 L) 560 (10 L) (°) 220 (14 L) 168 (10 L) (°) Ø130 mm

1 - some d'eau chaude : n / 2

3 - Entrée eau froide : R 1/2°

7 = Enterée butane/propane 0.12 mm et

Entresgas naturel ∅ 15 mm ext

INSTRUCTIONS POUR L'INSTALLATEURINSTRUCTIONS POUR L'INSTALLATEUR

Le chauffe-eau doit être installé par un professionnel doté d'un PERMIS D'INSTALLATION DE CAZ AUTORISE. Le bon fonctionnement de voire chauffe-eau COINTRA dépenora en grande partie de son installation correcte.

Votre travail sera plus aisé si vous respectez les indications suivantes

I. MODELE, LOCAL ET EMPLACEMENT

1.1. Vellez à ce que le chauffe-eau choisi soit approprié
- Afin de couvrir de manière satisfaisante les besoins en eau cnaude de l'installation.
- Au gaz prévu (voir plaque de données du chauffe-eau).
- En ce qui concerne la pression hydraulique du réseau nécessaire à son fonctionnement (voir tableau des caractéristiques à la page 12).

1.2. Veliez à ce que le local d'installation réunisse toutes les conditions exigées par le Règlement.

1.3. Placez le chauffe-eau à proximité des robinets d'eau chaude, près de l'évier mais JAMAIS au-dessus de la cuisinière. Il devra également être placé à proximité de la cheminée ou de la sortie du tuyau dévacuation des gaz brûlés.

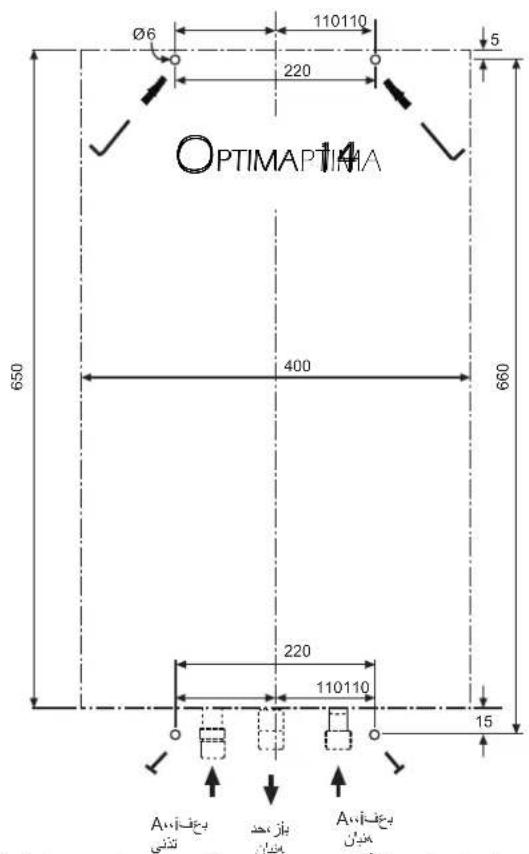

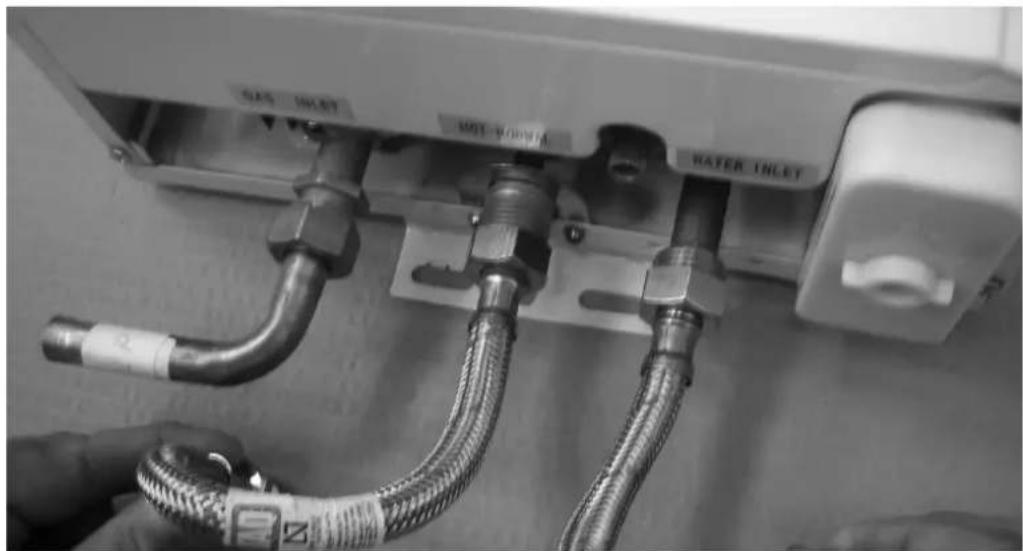

2. TUYAUTERIE

2.1. Les conductions d'eau chaude devront être les plus courtes possibles. Isolez les tronçons les plus longs afin d'éviter les pertes de chaleur.
2.2. Placez les extrémités des tuyaux d'eau froide (F) et d'eau chaude (C) à l'endroit indiqué sur le dessin. Évitez les étranglements et les coudes inutiles. Nous vous recommandons d'utiliser un diamètre minimum de l'yauteurie de 1/2", en cas de pression d'eau faible, 3/4". Évitez la formation de bulles d'air dans la conduction d'eau chaude. Purgez les canalisations d'eau.
2.3. Connectez au tuyau de l'eau froide le robinet de fermeture locum avec le chauffe-eau dans le sachel des accessoires.

2.4. Dans le branchement du gaz au chauffe-eau, intercalez un robinet de fermeture de gaz approprié.

2.4.1. L'union entre le robinet de fermeture et le coude entrée gaz et le chauffe-eau fourni dans le sachet des accessoires, doit être réalisé au moyen d'une soudure force.

2.4.2. Les diamètres des tuyaux de connexion gaz, doivent être: - Tuyau ø 12 mm extérieur, pour les modèles COB 5 et COB 5 x. - Tuyau ø 15 mm extérieur, pour les modèles COB 10, COB 10 x et COB 14.

2.5. Connexion hydraulique du chauffe-eau.

2.5.1. Pour faciliter l'installation ou le remplacement de modèles antérieurs, les chauffe-eau sont équipés de câbles flexibles.

2.5.2. Connectez les câbles flexibles en suivant les instructions suivantes : - Flexible Female-Femelle; il sert à connecter l'entrée de leau froide à l'entrée du chauffe-eau. - Flexible Mâle-Femelle; il sert à connecter la sortie d'eau chaude au réseau de distribution

2.5.3. Toutes les connexions indiquées, se feront avec une vis R 1/2".

2.5.4. Vérifiez la correcte étanchéité des unions réalisées.

- Pour un fonctionnement correct de l'apparel de chauffage, installer le même dans la position verticale. - Utilisez le gabarit de montage inclus dans le forfait. A titre d'exemple, voir le modèle modèle de 111 / min:

- Les éléments de fixation sont dans le sac d'a : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :

- Suspendre l'appareil de crochets et serrez les tire-fonds pour fixer l'appareil au mur.

- Connectez les câbles flexibles d'eau chaude et d'eau froide sans oublier de vérifier l'étanchéité. Ne retirez pas le filtre à l'entrée de l'eau froide afin d'éviter tout problème dans la circulation.

4. ÉVACUATION DES GAZ BRÛLÉS4. ÉVACUATION DES GAZ BRÛLÉS

ت

^*

4.1. Tuyau d'évacuation des gaz brûlés.

Le tuyau d'évacuation des gaz brûlés doit avoir les diamètres suivants, selon le modèle

- Les modèles COB 5 et COB 5 x, peuvent seulement être ajustés à l'un des deux types de conduits d'évacuation des produits de la combustion suivants:

1° Si vous choisissez un tuyau de ∅ 80 mm pour l'évacuation, le tuyau d'union devra être ajusté "jusqu'au fond" à l'intérieur du colier du chauffe-eau.

2°. Si vous choisissez un tuyau de ∅ 100 pour le conduit d'évacuation des produits de la combustion, installez obligatoirement l'accouplement ∅ 80 à ∅ 100 fourni avec le chauffe-eau. La zone de ∅ 80 s'ajustera "jusqu'au fond" à l'intérieur du collier du coupe-tirage du chauffe-eau ; le tuyau de ∅ 100 du conduit s'ajustera de l'intérieur et jusqu'au fond du Coupleur.

- Les modèles COB 10 et COB 10 x Tuyau servant à fixer le coupe tirage de l'intérieur. ∅ 11 cm. Tuyau pour fixation de l'extérieur. ∅ 12 cm.

Dans le commerce spécialisé, vous pourrez trouver des accouplements pour les coupe-tirage.

- Modèle COB 14 Tuyau servant à fixer le coupe-tirage: ∅ 130 mm.

4.2. Les débits massiques pour le calcul de cheminées se trouvent dans le tableau de la page 11.

4.3. Garandie de la correcte évacuation des gaz de la combustion. Lors d'un fonctionnement avec la puissance nominale du chauffe-eau, vérifier à l'aide d'une plaque de rosée, d'un miroir refroidit ou de tout autre appareil de mesure homologué, l'étanchéité de tout le système d'évacuation des gaz de la combustion.

4.4. Entretien Il est recommandé d'effectuer un entretien complet chaque année. Il devra être effectué par le Service Technique Officiel.

5. MONTAGE DU COUVERCLES. MONTAGE DU COUVERCLE

Si vous devez démonter le couvercle pour l'installation

5.1. Démontez les commandes du gaz et le sélecteur de température, en tirant légèrement.

5.2. Dévissez les vis du couvercle.

5.3. Installez les commandes en exerçant sur ces dernières une légère pression.

ESSAIS ET LA LIVRAISONESSAIS ET LA LIVRAISON

- Veiller à ce que l'installation répond à TOUTES LES EXIGENCES DE LA REGLEMENTATION EN VIGUEUR DANS LE PAYS DANS LEQUEL CETTE INSTALLATION.

- Vérifier l'étanchéité complète des circuits de gaz et de l'eau.

- Allumez le chauffage et vérifier son fonctionnement, pendant 15 min, enseigner à l'utilisateur la manipulation et l'utilisation des chauffe-eau et donner à ce manuel d'instruction

6. DISPOSITIF DE CONTROLE D'ÉVACUATION DES GAZ [TITIB]

6.1 L'élément de sécurité T.T.B. des chauffe-eau garantie l'évacuation correcte des produits de la combustion; par conséquent, son fonctionnement ne devra pas être interrompu et aucune intervention incontrôlée sur celui-ci devra être effectuée. En cas de perturbations dans l'évacuation des produits de combustion, l'appareil interrompt l'alimentation en gaz du brûleur.
6.2 Si lors de la mise en marche du chauffe-eau le dispositif T.T.B est activé, révisez la sortie des gaz brûlés en vérifiant l'évacuation avec un miroir refroidi avec de l'eau, ou avec un appareil de mesure homologué à cet effet.
6.3. En cas de panne, utilisez exclusivement des pièces de rechange originales, car dans le cas contraire, le fonctionnement du dispositif T.T.B. pourrait se voir affecté.
6.4. Le remplacement du dispositif T.T.B., doit être réalisé par des experts en procédant de la manière suivante.

• Démonter le dispositif T.T.B. défectueux en dévissant les deux vis qui le maintiennent.
• Démonter le thermocouple.
• installer un nouveau thermocouple original.
• Fixer le dispositif T.T.B. à la boîte à fumée sans forcer les vis.
• Vérifier son correcte fonctionnement

6.5. Les modèles « d'installation exclusivement extérieure », ne requièrent pas ce dispositif

TRÈS IMPORTANTTRÈS IMPORTANT

N'publicz pas de vérifier que le lieu d'emplacement du chauffe-eau possède une ouverture pour l'entrée d'air et une sortie d'air, conformément au Règlement d'installations de GAZ. Alin de préserver

l'Environnement, n'oubliez pas de déposer les piles ou les batteries

usées, dans les containers prévus à cet effet.

DÉBITS MASSIQUES DES P.D.C. (UNE-EN 76 5.2.1.4 b)
GAZ	Modèles de 5 litres		Modèles de 10 litres		Modèle de 14litres
	Qn Qm	Qn Qm Qn Qm
	g/s g/s	g/s g/s g/s g/s
G20	7,5 6,3	16,1 12,5 21,5	16,3
G30	7,1 5,9	15,1 11,7 20,2	15,3

CONNÊTS TECUNIÇUS		51/13.5		101135 141135
		COB 5	COB 5x	COB 10	COB 10x	COB 14
Profil de charge déclarée		XS XS M V				M
Classe d'activité énergétique de chauffage d'eau	A A A A A
Efficacité énergétique de chauffage d'eau (η.)	% 87.3 87.3 74.5 74.5 72.1
Consommation annuelle d'énergie	∅/hyannée 0 0 0	0
Consommation annuelle de combustible	GJ/année 2 2	6	6	6
Réqnage de la température du chermostat à se commercialisation		MAX	MAX	MAX	MAX	MAX
Niveau de puissance acoustique (€,A)	dB	51 51 58	58	59
Consommation quotidienne d'énergie écétique (€,∞)	kW	0,000	0,000	0,000	0,000	0,000
Consommation quotidienne du combustible(€,∞)	kW	2,551	2,551	7,731	7,731	8,081
Émissions de NOx	mg/kWh 212	212	227 227 236
CATEGORIES		12H3+	12H3-	12H3+	12H3-	12H3+
125 DAVAREL		0.1105	0.11	0.1105	0.11	0.1105
TYPE D'INSTALLATION		Indicur	Exécur	Indicur	Exécur	Intercur
CONSOMMATION NOMINALE KW minimum maximum	kW	4.10	4.10	8.10	8.10	10.70
		*0.1	*0.1	*0.2	*0.2	*0.8
PUISSANCE UTIL KW minimum maximum	kW	3.6	3.6	7.10	7.10	9.3
		8.9	8.9	17.8	17.8	24.8
DEBITS D'EAU (min ET TIMPFATRATURS) (p)40°C (A=25°C)	l/min	—	—	—	—	—
		5.1	5.1	10.1	10.1	13.7
65°C (A=50°C)	l/min	—	—	—	—	—
		2.6	2.6	5.1	5.1	6.8
PRESSION D'EAU MINIMALE (par)POUT D'MATRATURS (p)40°C (A=25°C)	bar	—	—	—	—	—
		0.5	0.5	0.5	0.5	0.4
65°C (A=50°C)	bar	—	—	—	—	—
		0.2	0.2	0.2	0.2	0.2
PRESSION D'EAU MAXIMUM (bar) °C	bar	10 10 10	10			10
CONSOMMATION GAZ (015 m2/268°) (g)Propane G-31 kg/hButane G-30		0.32	0.32	0.63	0.63	0.84
		0.79	0.79	1.58	1.58	2.09
Gazmaurid G-20 mg/l	m3/h	0.43	0.43	0.86	0.86	1.13
		1.07	1.07	2.14	2.14	2.83
PRESSION DE GAZ (mbar)Aventée du chauffe-eau (mbar)Butane G-30		28-30	28-30	28-30	28-30	28-30
		37	37	37	37	37
		70	70	70	70	70
Dans le brûleur-Puisance minimum (μ)Mybar		7.73	7.73	77.57	77.57	27.57
		35.3	35.3	35.87	35.87	35.84
		14.7	14.7	13.33	13.33	13.33
Dans le brûleur-Fusance minimum (μ)mbar						—
						—
						—
Pourain L.E.IDUKE (220V=30 Hz)		non				non
CODF + CS		0461CN0998				0461BT0927

PRÉVÉNNTIONS

CONTRE LA CHAUX

La où l'eau est dure, pour éviter que la chaux se dépose en rendant difficile la transmission de la chaleur, il est conseillé de reduir la température d'utilisation de l'eau, en la réglant avec la commande du sélecteur.

CONTRA LE GEL

Si le chauffe-bain est installé dans un endroit froid, pour éviter avant une gèlee inminente que le chauffe-bain peut s'abîmer.

• Fermer le robinet d'eau à l'entrée du chauffe-bain
• Ouvrir le robinet d'eau chaude I eplus bas (celui du bidet par exemple)
• Desserrer le bouchon de purge sur la partie inférieure du chauffe-bain, pour que l'air puisse entrer et l'eau sortir.

CONSERVATIONSERVA

Pour nettoyer l'enveloppe, utilisez un chiffon avec de l'eau savonneuse, evitez les détergents abarsifs y les dissolvants. Pour prolonger la vie de le chauffe-bain, il est conseillé de le faire réviser et de le nettoyer une fois par an, vous devez faire appel au Service d'Assistance Technique Cointra.

ADAPTARONANXA DIFFÉRENTS GAZENTS GA

Le chauffe-bain est préparé pour un type spécifique de gaz. Adaptation d'un chauffe-bain COINTRA à un gaz different de l'usine a été préparé doit être effectuée par habilitées, utilisant des pièces d'origine COINTRA et conformément à la réglementation en vigueur dans le pays dans lequel l'appareil est installé. Cette adaptation doit être comme suit:

1. Éteindre l'alimentation de gaz y de l'eau et démonter le couverde frontal.

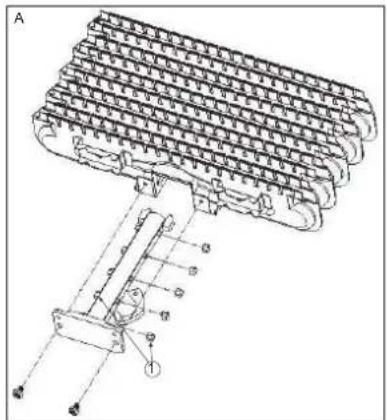

2. Remplacer les injecteurs adaptés au gaz sur le brûleur [figure A]
3. Remplacer le couvercle frontal du commande de gaz et placer la soupape adaptée au gaz (figure B).
4. Coller la plaque auto adhesive du nouveau gaz.

NOTE IMPORTANTE : La vis de réglage de débit minimum, située dans le corps d'eau, qui est scellé ne sera pas manipulée en aucune manière.

TABLEAUX DIAMÈTRES INJECTEURSTABLEAUX DIAMÈTRES INJECTEURS

MODELES de 5 l/min MODELES de 5 l/min

MODELESMODELIS		COB 5 et COB 5 x
		G.P.L	G.N.
INJECTEURS	DIAMÈTRE	0,66	1,0
	CODE

MODÈLES 10 l/min MODÈLES 10 l/min

MODELESMODELES		COB 10 et COB 10 x
		G.R.L	G.N.
INJECTEURS	DIAMÈTRE	0,72	1,15
	CODE

MODELE IMONION

MODELES		COB 14
		G.P.L	G.N.
INJECTEURS	DIAMÈTRE	0,66	1,02
	CODE

DÉMONTAGE, RECYCLAGE ET ÉLIMINATION E CYCLAGE

L'appareil doit être démonté et désactivé à la fin de sa vie par un technicien qualifié.

Le chauffe-eau instantaré à gaz et ses accessoires ne font pas partie des déchets domestiques.

Il faut supprimer l'ancien appareil et ses accessoires, et les différencier correctement.

Retirer les piles uniquement dans les centres de collecte appropriés (pas avec les déchets domestiques).

SCHIWAELIECTROQUE DEISSCHAUITELAU SANS VOYANT LUMMINEUX

ELECTRODE D'IGNITION SONDE IONISATION HM HM2 B CARTE ELECTRONIQUE Limitateur TEMPERATURE TTB MICRO-CONTACT GAZ VALVE MICRO-CONTACT

CERTIFICAT DE GARANTIE COUNTRATGODESAROTIETRA GODESIA

COINTRA garantit les appareils qu'il fournit, conformément à la Loi 23/2003 de garantie sur la vente de Biens de Consommation pour une période de deux ans contre des fautes de conformité pouvant se manifester depuis la livraison du produit.

Sauf si le contraire est démontré, il sera présumé que les fautes de conformité pouvant apparaître six mois après la livraison, n'existaient pas au moment de la livraison.

La garantie des pièces de rechange aura une durée de deux ans de compter de la date de livraison de l'appareil.

Excepté l'échangeur de chaleur (radiateur) qui aura une durée de trois anstrois ans

Cette garantie a une validité, unique et exclusive, pour les appareils vendus et installés sur le territoire espagnol.

PORTÉE DE LA GARANTIEPORTÉE DE LA GARANTIE

Jusqu'à preuve du contraire, les biens seront réputés conformes et aptes pour la finalité prévue et sous les conditions suivantes:

• L'appareil sous garantie devra correspondre à ceux que le fabriquant destine expressément à l'Espagne et devra être installé en Espagne.
• Les pièces de rechange nécessaires seront celles déterminées par notre Service Technique OFFICIEL, et seront dans tous les cas des originaux Cointra
• La garantie est valide à condition que les opérations d'entretien normales décrites dans les instructions techniques fournies avec les équipements aient été dûment réalisées.
• Le consommateur devra communiquer à Cointra le manque de conformité du bien, sous un délai inférieur à deux mois deux Macrovoir pris connaissance de celui ci.

La garantie ne couvre pas les incidences produits par: La garantie ne couvre pas les incidences produits par:

• L'alimentation électrique des équipements avec des groupes électrogènes ou tout autre système n'étant pas un réseau électrique stable et de capacité
• insuffisante.
• Les produits dont la réparation n'a pas été réalisée par le Service Technique Officiel de Cointra et/ou par le personnel autorisé de Cointra Godesia.
• Corrosions, déformations, etc., produites par un stockage inapproprié.
• Manipulation du produit par un personnel étranger à Cointra durant la période de garantie.
• Montage non conforme aux instructions fournies avec les équipements.
• Installation de l'équipement ne respectant pas les Lois et le Règlement en vigueur (électricité, hydrauliques, etc.).
• Défauts dans les installations électrique, hydraulique, ou pour insuffisance de débit, etc.
• Anomalies provoquées par le traitement incorrecte d'alimentation à l'équipement, pour corrosions dues à l'agressivité de celle-ci, par des traitements désincrustants mal réalisés, etc.
• Anomalies causées par des agents atmosphériques (gelées, foudre, inondations, etc.) ainsi que par des courants erratiques.

Par un entretien inapproprié, inattention ou mauvais usage.

Le matériel remplacé en garantie appartiendra à COINTRA GODESIA

OBSERVATION OBSERVATION la totalité des données citées dans le Certificat de Garantie est obligatoire. La validation de la garantie devra être réalisée immédiatement, en y reportant la date et en l'envoyant ensuite COINTRA GODESIA

Tous nos Services Techniques OFFICIELS disposent de l'accréditation correspondante de la part de Cointra. Exigez cette accréditation lors de chaque intervention.

s éventuelles réclamations devront être présentées devant l'organisme compétent en la matière.

OPTIMA:

OPTIMA 14 650 110 110 220 5 400 660 220 110 110 15 Arrivé e gaz3 Sortie d'eau chaude Arrivée d'eau froide
