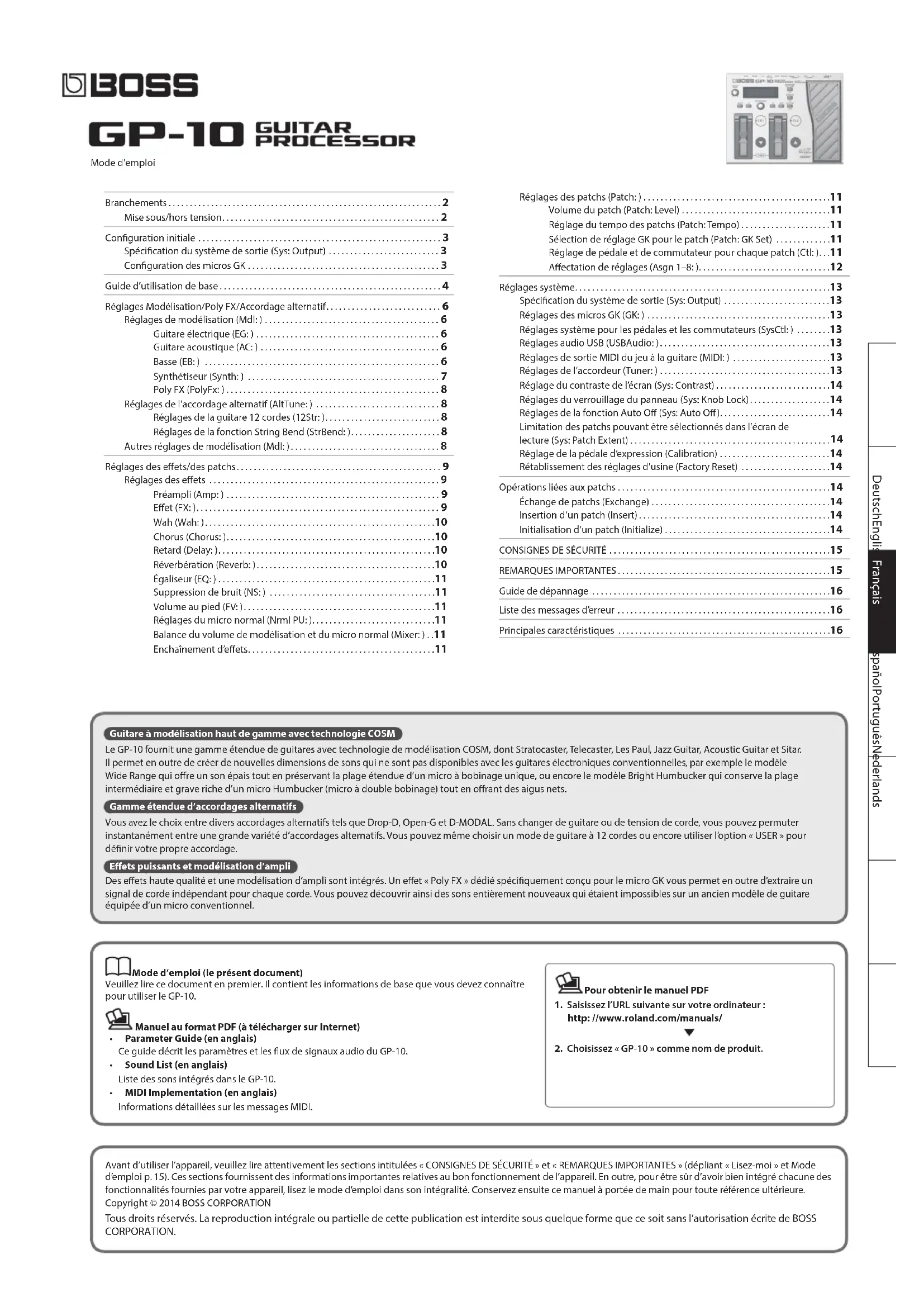

MODE D'EMPLOI GP10GK BOSS

Spécification du système de sortie (Sys: Output) 3
Configuration des micros GK 3

Guide d'utilisation de base 4

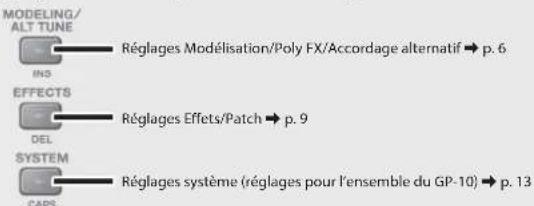

Réglages Modélisation/Poly FX/Accordage alternatif. 6

Réglages de modélisation (Mdl: ) 6

Guitare electrolyte (EG:) 6
Guitareacoustique(AC:） 6
Basse (EB: ) 6
Synthetiseur (Synth: ) 7
Poly FX (PolyFx: 8

Réglages de l'accordage alternatif (AltTune:) 8

Réglages de la guitare 12 cordes (12Str:): 8
Réglages de la fonction String Bend (StrBend): 8

Autres réglages de modélisation (Mdl:). 8

Réglages des effets/des patches 9

Réglages des effets 9

Praampli (Amp:) 9
Effet (FX): 9
Wah (Wah:) 10
Chorus (Chorus: 10
Retard (Delay:). 10

Réverbération (Reverb:) 10
Egaliseur (EQ:1) 11
Suppression de bruit (NS: 11
Volume au pied (FV: ). 11
Réglages du micro normal (Nrml PU: 11
Balance du volume de modélisation et du micro normal (Mixer: ) .11
Enchainement d'effets. 11

Réglages des patches (Patch: ) 11
Volume du patch (Patch: Level) 11
Réglage du tempo des patches (Patch: Tempo) 11
Selection de réglage GK pour le patch (Patch: GK Set) 11
Réglage de pédaie et de commutateur pour chaque patch (Ctrl)...11
Affectation de réglages (Asgn 1-8:). 12

Réglages système. 13

Spcification du système de sortie (Sys: Output) 13
Réglages des micros GK (GK: 13
Réglages système pour les pédales et les commutateurs (SysCtrl: ) 13
Réglages audio USB (USBAudio:). 13
Réglages de sortie MIDI du jeu à la guitare (MIDI:) 13
Réglages de l'accordeur (Tuner: ) 13
Réglage du contraste de l'écran (Sys: Contrast) 14
Réglages du verrouillage du panneau (Sys: Knob Lock). 14
Réglages de la fonction Auto Off (Sys: Auto Off). 14

Limitation des patchs pouvant etre selectionnes dans Iecran de
lecture (Sys: Patch Extent) 14
Réglage de la pedale d'expression (Calibration) 14
Rétabillisement des réglages d'usine (Factory Reset) 14

Opérations liées aux patches 14

Echange de patches (Exchange) 14
Insertion d'un patch (Insert) 14
Initialisation d'un patch (Initialize) 14

CONSIGNES DE SECURITE 15

REMARQUES IMPORTANTES 15
Guide de dépannage 16
Listedes messagesd'erreur 16
Principales caractéristiques 16

Guitare à modélisation haut de gamme avec technologie COSM

Le GP-10 fournit une gamme etendue de guitares avec technologie de modelisation COSM, dont Stratocaster, Telecaster, Les Paul, Jazz Guitar, Acoustic Guitar et Sitar. Il pernet en outre de creer de nouvelles dimensions de sons qui ne sont pas disponibles avec les guitares electroniques conventionnelles, par exemple le modele Wide Range qui offreet un son epais tout en preservant la plaque etendue d'un micro a bobinage unique, ou encore le modele Bright Hmbucker qui conserve la plaque intermediater et grave riche d'un micro Humbucker (micro a double bobinage) tout en offrant des aigus nets.

Gamme etendue d'accordages alternatifs

Vou a t r d o d e d, p y i instantanement entre une grande variete d'accordages alternatifs. Vou pouze meme choir un mode de guitare a 12 cordes ou enore utilise l'option 工 USER' pour definir cette propre accordage.

Effets puissants et modélisation d'ampli

Des effets haute qualite et une modellisation d'ampil sont integres. Un effet « Poly FX » dédié specifquement concu pour le micro GK vous permet en outre d'exraire un signal de corde independant pour chaque corde. Vous pouze discoverir ainsi dessons entierement nouveaux qui etaient impossibles sur un ancien modele de guitare equipee d'un micro conventionnel.

Mode d'emploi (le present document)

Veuillez lire ce document en premier. Il contient les informations de base que vous doivent connaître pour utiliser le GP-10.

Manuel au format PDF (à télécharger sur Internet)

Parameter Guide (en angeais)

Ce guide décrit les paramétres et les flux de signaux audio du GP-10.

Sound List (en anglais)

ListedessonsintegresdansleGP-10.

MIDI Implementation (en angeis)

Informations détaillées sur les messages MIDI.

Pour obtenir le manuel PDF

1. Saisissez l'URL suivante sur votre ordinateur: http://www.roland.com/manuals/

1. Choisissez GPI - 10 comme nom de produit.

Avant d'utiliser l'appareil, veuillez dire attentivement les sections intitulées « CONSIGNES DE SECURITE » et « REMARQUES IMPORTANTES » (dépliant « Lisez-moi » et Mode d'emploi p. 15). Ces sections fournissant des informations importantes relatives au bon fonctionnement de l'appareil. En outre, pour etre sur d'avoir bien intégré chacune des fonctionnalités par�que apparéil, lisez le mode d'emploi dans son intégralité. Conserve ensuite ce manuel à portée de main pour toute reference ultérieure. Copyright © 2014 BOSS CORPORATION

Tous droits reservs. La reproduction integrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l'autorisation ecrite de BOSS CORPORATION.

• Pour éviter tout dysfonctionnement et toute panne de l'appareil, baissez toujours le volume au minimum et mettez tous les apparêils hors tension avant tout branchement.

Connecteur GK IN

Branchez sur ce connecteur une guitare equipee d'un micro GK (Roland GK-3/GK-2A) ou une guitare compatible GK, par exemple le modele Roland V-Guitar GC-1.

Utilisez uniquement un cable GK dédié (fourni avec les apparèlles Roland compatibles GK et les cables GK en option), pour brancher la guitare compatible GK. L'utilisation d'un autre cable peut entrainer des dommages ou un dysfonctionnement.

Emplacement de sécurité (a) http://www.kensington. com/

Prise GUITAR IN

Utilise ce contrôle si vous connectez directement une guitare conventionnelle.

• Si vous utilisez un jack 6,35 mm pour effectuer les connexions, les fonctions de modélisation et d'accordage alternatif ne seront pas opérationnelles. Seules les fonctions d'effets seront opérationnelles.

Prise GUITAR OUT

Les signaux de micro normaux de la guitare sont envoyés.

Port USB卡

Le branchement du port sur l'ordinateur se fait a l'aide d'un cable USB 2.0 disponible dans le commerce. Ce dernier peut ettre utilisé pour transférer des données USB MIDI et USB audio. Vous nevez installer le pilote USB avant de brancher le GP-10 sur toute ordinateur. Telechargeze le pilote USB et le logiciel dédi du GP-10 depuis le site Web de Roland. Pour plus de détails, reportez-vous au fischier Readme.htm fourni avec le telechargement.

http://www.roland.com/support/

Prise PHONES

Connectez ici un casque (vendu séparément).

Lorsque you connectez une fiche stereo mini a cette prise,le simulator d'ampli guitare interne est automatiquement activé afin que you poussiez profiter d'un son de guitare pouissant avec votre casque.Dans ce cas,le son provenant des prises OUTPUT aura le même effet.

Prise AUX IN

Utilize an cable mini- plug stereo pour raccorder voire lecteur audio a cette prise.

Pourreglerleniveaud'entree de la priseAUXIN,reglez le volume du perihérisque connecté (lecteur audio,etc.).

Pour évditer toute coupure d'alimentation inopinée de votre apparéel (par un débranchement accidentel de la fiche), ainsi que toute traction sur la prise DC IN, amarrez le cordon d'alimentation au crochet prévu à cet effet (voir illustration).

BOSS GP-10 SUTAR PROCES

GUTAR OUT OUTPUT GUTAR OUT L/MONG PHONES NATHIN

Mise sous/hors tension

Permet de mettre l'appareil sous tension/hors tension.

• Apréces avoir effectué les connexions correctement, mettez l'equipement sous tension dans l'ordre suivant : d'abord le GP-10 et ensuite le système connecté. Le non-respect de l'ordre de mise sous tension correct peut entrainer des dysfonctionnements ou des dommages. Lors de la mise hors tension, étaignez d'abord le système connecté, et ensuite le GP-10.

Cet appoureil est equiped d'un circuit de protection. Il faut un bref intervalle (quelques secondes) après la mise sous tension de I'appoureil pour qu'il fonctionne normalement.
* Avant demettre l'appareil sous/hors tension,assurez-vous tousled'abaiser le volume.Meme lorsquelevolume est abaisse,vou pouvezentenduireunsoon der la mise sous/hors tensionde l'appareil.Toutefois,ceci estnormaletn'dinquepas undysfonctionnement.

Fonction d'arrêt automatique (Auto Off)

Cet appoureit est automatique et eintl lorsqu'une durée prédéterminée s'est écalnée depuis sa dernière utilisation ou depuis la dernière utilisation de ses boutons ou commandes (fonction Auto Off Si vous ne souhaitez que pas l'appoureit s'éteigne automatique, désactivée la fonction d'arrêt automatique (p. 14).

• Tous les réglages que vous étés en train de modifier seront perdus en cas de mise hors tension de l'appareil. Si vous souhaitez conserver certains réglages, vous devez les enregistrer au préalable.
• Pour rallumer l'apparell, mettez-le à nouveau sous tension.

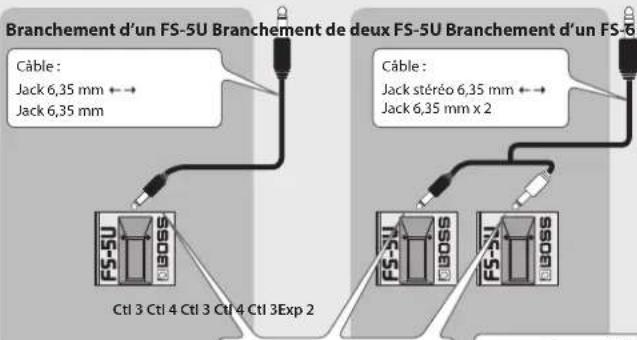

Prise EXP 2/CTL 3,4 (connexion à des pédales externes)

Si you connectez une pedale d'expression (vendue séparément : Roland EV-5, FL-500H/L) ou commutateur au pied (vendu séparation : FS-5U, FS-6) à la prise EXP 2/CTL 3, 4, vous pouze utiliser une pedale pour contrôler le volume ou activer/désactiver les effets.
Pour plus d'informations sur les réglages, reportez-vous au « Réglage de pédale et de commutateur pour chaque patch (Ctl:) » (p. 11), « Régages système pour les pédales et les commutateurs (SysCtrl:) » (p. 13).

Branchement d'une pédale EV-5

Utilisé uniquement la pedale d'expression spécifique (Roland EV S, FL-500H/L: vendue séparée). Le branchement de toute autre pedale d'expression risque de provquer des dysfonctionnements et/ou d'emdommagement l'appareil.

Commutateur POLARITY

Cable:

Jack stereo 6,35 mm Jack stereo 6,35 mm

Commutatour MODE/POLARITY

Vérifiez les points suivants avant d'utiliser le GP-10

Le micro GK est-il correctement installe?

• Àprouvavoilles instruction du mode d'emploi du micro GK,verifiez une nouvelle fois l'installation.
• Sur le site Web de Roland, la page « How to install the GK pickup » comporte une description et des photos de la méthode de fixation d'un micro GK, N'oubliez pas de consulter cette page.

http://www.roland.com/GK/

Voudevezreglerle commutateur de selection du micro GK sur la position «MIX»!

Si le commutateur est regle sur une position autre que MIX, l'appareil ne

fonctionnera pas correctement (ll n'yaura pas de son)

Utilisateurs de Roland GK-3 Utilisateurs de Roland V-Guitar GC-1

Vous devez regler ce commutateur sur la position centrale (MIX)!

Avant d'utiliser le GP-10 pour la première fois, vous devez effectuer les réglages initiaux suivants.

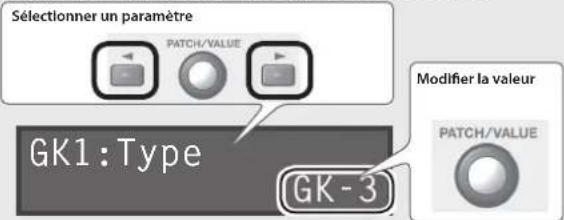

Procedure de base pour la configuration initiale

1. Appuyez sur le bouton [SYSTEM].
2. Utilisez les boutons [←] [→] pour sélectionner le paramètre souhaïte. Utilisez ensuite la commande [VALUE] pour modifier la valeur.

3. Appuyez sur le bouton [EXIT] pour revenir à l'écran de lecture.

MÉMO

Vou pouverez utiliser les commandes de bouton suivantes pour acceder directement aux symboles / ☆ dans ce document (p. 13-).

Boutons	Accéder directement à la destination	Boutons	Accéder directement à la destination
[SYSTEM]	Symbole ★ suivant	[+] + [+]	Symbole ★ suivant
[EXIT] + [SYSTEM]	Symbole ★ précepté	[+] + [+]	Symbole ★ précepté

• [▶] + [▼] signifie que vous devez effectuer une pression prolongée sur [▶] et appuyer sur [▼].

Spcification du système de sortie (Sys:Output)

Choisissez « Sys: Output » et spécifie l'appareil (ampli) qui est branché sur les prises OUTPUT.

Sys:Output LINE/PHONES

• Si vous avez branché un casque, ce sera automatiquement la prise « LINE/PHONES, » quèel que soit le réglage de sortie.

Valeur Explication
LINE/PHONES	Il s'agit du réglage approprié lorsqu vous utilisez un casque, ou lorsqu le GP-10 est connecté à un ampli de clavier, une console de mixage ou un enregistreur numérique.
JC-120	Choisissez ce réglage si le GP-10 est connecté à l'entrée guitare d'un ampli guitare Roland JC-120.
SMALL AMP Choisissez ce réglage si le GP-10 est connecté à un petit ampli guitare.
COMBO AMP	Choisissez ce réglage si le GP-10 est connecté à l'entrée guitare d'un ampli guitare de type combo (à savoir un ampli incluant l'ampli et le haut-parleur dans une seule unité) autre que le JC-120. Selon l'ampli guitare que vous utilisez, il est possible que l'application du réglage « JC-120 » produit de nouveaux résultats.
STACK AMP	Choisissez ce réglage si le GP-10 est connecté à l'entrée guitare d'un ampli guitare de type stack (à savoir un ampli où l'ampli et le haut-parleur sont deux unités différentes).
JC-120 RETURN Choisissez ce réglage si le GP-10 est connecté à la prise RETURN du JC-120.
COMBO RETURN	Choisissez ce réglage si le GP-10 est connecté à la prise RETURN d'un ampli guitare de type combo.
STACK RETURN	Choisissez ce réglage si le GP-10 est connecté à la prise RETURN d'un ampli guitare de type amp. Vous devriez égalementCHOIsR le réglage « STACK RETURN » si vous utilisez le GP-10 avec un amplificateur de puissance pour guitare et un caisson de haut-parleur.

Configuration des micros GK

Les réglages GK sont extrémement importants pour jouser sur le GP-10 avec le meilleur son possible. Vous doivent regardier ces réglages correctement.

MÉMO: Reglages GK

Vou puez enregister trois ensembles differents de réglages GK (GK Setting: 1-3). Si vous bascule entre trois guitaires différentes à utiliser avec le GP-10, vous pouvez effectuer des réglages GK

separes pour chaque guitare. Si vous n'utilise qu'une seule guitare avec le GP-10, choisisse « 1 » (réglage par défaut).

GK:Setting

Specification du type de micro

Choisissez 1: Type et specifiez le type de micro installed sur notre guitare.

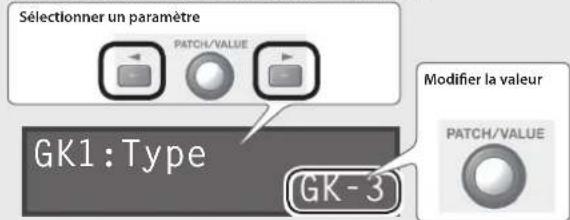

GK1:Type

GK-3

Valeur Explication		Valeur	Explication
GK-3	Roland GK-3	PIEZO F	Micro piézoelectrique	Fishman
GK-2A	Roland GK-2A	PIEZO G		Graph Tech
GC-1	Roland V-Guitar GC-1	PIEZO L		L.R. Baggs
PIEZO	Micro piézoelectrique (réponse linéaire)	PIEZO R		RMC

• Un micro piezoélectrique est un type de micro monté sur le chevalet de la guitare et utilisant un élément piezoélectrique pour détecter les vibrations des cordes.
• Choisissez « GK-2A » si vous utilisez une gutare disponible dans le commerce équipée d'un micro GK.

Spcification du diapason devoit guitare

Choisissez « Scale » et spécifique le diapason de votre guitare (la distance entre le chevalet et le sillet de tête).

GK1:Scale

ST

Choisissez « ST » pour un type Stratocaster standard ou « LP » pour un type Les Paul. Sinon, choisissez la valeur la plus proche dans la plage 500-660 mm.

• Ce paramètre ne s'affiche pas si vous sélectionnez « GC-1 » comme type de micro.

Spcification de la distance depuis le chevalet

Choisissez (Distance 1) (Distance 6) et spécifie la distance (mm) depuis le centre du micro jusqu'au sillet de chevalet.

GK1:Distance 1 20.0mm

• Si le type de micro est régèle sur l'un des micros de type piézoélectrique, ce réglage n'est pas nécessaire. Ce paramètre ne s'affiche pas si vous sélectionné « GC-1 » comme type de micro.

Réglage de la sensibilité du micro

Qu'est-ce que la sensibilité du micro ?

Si la distance entre chaque corde et le micro GK est différente, le volume sera également différent. Le réglée de la sensibilité du micro vous permet de compenser cette différence de volume.

1. Choisissez « Sens » et reglez la sensibilité de la 6ème corde.

GK1:Sens 6 [ ] 50

Pincez laème corde avec la force maximale que vous pensez utiliser en jouant et servez-vous de la commande [VA,UE] pour régler la sensibilité aussi haut que possible en évitant toutes que le vémure n'a t undergone le niveau maximum.

• Si le vummètre atteint le niveau maximum, le niveau est trop élevé. Diminuez la sensibilité.

• Selon la guitare utilisée, il peut arriver que le vumètre attaigne le niveau maximum alors que la sensibilité à un réglage minimum Dans ce cas, augmentez la distance séparant le micro hexaphonique et la corde de manière à ce qu'elle soit supérieure à la valeur recommandee.

• Reglez ensuite la sensibilité des cordes 5 à 1 de la même manière.

• Verifie la balance de volume des six cordes.

Pincez les cordes 6-1 avec une force normale. Si une des cordes a un volume nettement plus élevé que les autres, diminuez la sensibilité de cette corde pour éviter toute disparite de volume entre les cordes.

La configuration initiale est terminée. Vous pouvez maintainer jouer sur le GP-10.

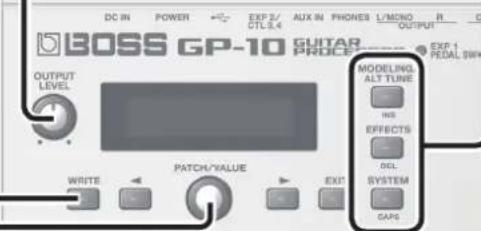

Réglaged volume

Cette molette permet de regler le volume.

Selection d'un patch

Les réglages de modélisation de la guitare, d'accordage alternatif et d'effets peuvent être rappelés sous la forme de 99 « patches » différents (sons).

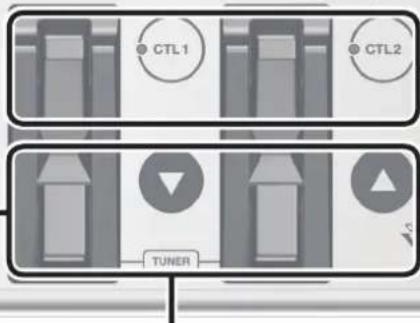

1. Utilisez les pédales [▼] [▲] ou la commande [PATCH] pour sélectionner un patch.

Dual Sync

Nom du patch

Numéro de patch

Sauvegarde d'un patch

Si vous scélectionnez un patch différent ou que vous éteignez l'appareil après avoir modifié des réglages, les réglages modifiés seront perdus. Si vous souhaitez conserver les données, vous doivent les enregistrer.

1. Appuyez sur le bouton [WRITE].

Write to #01 Numero

Dual Sync

Patch cible d'enregistrement

1. Utilisez la commande [PATCH/VALUE] pour selectionner la destination d'enregistrement.
   Si vous decide d'annuler, appuyez sur le bouton [EXIT].
2. Appuyez sur le bouton [WRITE].
   4.Modifiez le nom.

Vos pouvez attribuer des noms aux patches en utilisant jusqu'à 12 caractères.

Utilise les boutons [+] [ ] pour déplacer le curseur jusqu'àcaractère à modifier, puis toumez la commande [VALUE] pour modifier le caractère.

Vou pouve également utiliser les boutons suivants.

Bouton Fonction
INS (MODELING)	Insere un espace à l'emplacement du curseur.
DEL (EFFECTS)	Supprime le caractère qui se trouve à la position du curseur et déplace vers la gauche tous les caractères qui se trouvent après.
CAPS (SYSTEM)	Permet de basculer alternativement la dette qui se trouve à la position du curseur entre majuscules et minuscules.

1. Appuyez deux fois sur le bouton [WRITE] pour enregistrer.

Accordage de la guitare (mode Tuner)

Appuyez sur les pédales [▼] [▲] simultanément pour passer en mode Tuner.

Pour obltenir les accordages alternatifs, tels que décrits sur le contrôle d'accordance, accorderez-vous guitare sur l'accordage standard correct (E A D G B E, à savoir Mi La Ré Sol Si Mi).
* Si vous souhaïez accorder GUITAR IN (l'entrée guitare normale), débranchez la connexion GK IN.

1. Appuyez sur les pédales [▼] [▲] simultanément.
2. « Vous pouverez également passer au mode Tuner en appuyant sur le bouton [■] dans l'ecran de lecture.
3. Jouez une note sur la corde à vide que vous souhaitez accorder.
   Le nom de la note la plus proche du hauteur de note de la corde jouée s'affiche.

1. Accordez votre instrument de manière à ce que l'indicateur central sur l'écran soit allumé.

Réglage de la hauteur de note standard

En mode Tuner, vous pouvez appuyer sur le bouton▶ pour modifier la hauteur de note standard de l'accordur.

Note

435-445 Hz (par défaut: 440 Hz)

• Les explications fournies dans le préSENT manuel compétent des illustrations des messages qui s'affichent normalement à l'écran. Notez toutes哦 que votre apparéil peut intégrérer une version plus réçette ou améliorée du système ( comme par exemple de nouveauxsons). Dans ce cas, les messages affchéés sur l'écran ne correspondant pas toujours aux illustrations de ce mode d'emploi.

Utilisation des pédales de contrôle (pédales [CTL 1], [CTL 2])

Par défaut, les pédales [CTL 1] et [CTL 2] permettent de contröler la fonction qui est attribuée par chaque patch.

• Vou avez toute liberté pour affecter les pédales à d'autres fonctions si vous le souhaïte.
  « Réglage de pedale et de commutateur pour chaque patch (Clf.): » (p. 11), « Régalgés système pour les pedales et les commutateurs (SysCtl: » (p. 13)

Contrôleurs du micro GK

Voupeuiez egalent utiliser les boutons [S1] (DOWN) /[S2] (UP) et la molette de volume du micro GK pour contrcler les parametes.

Contrôle du volume/de l'effet (pédale d'expression)

En appuyant fortement sur la pointe de la pedale, vous pouvez activer/desactiver l'effet associé à la pedale (le témoin PEDAL SW s'allume/s'étéint).

L'effet associé à la pédale est désactifé :

La pédale contrôle le volume (par défaut).

L'effet associé à la pedale est activé :

• la pédale contrôle l'effet (par exemple un effet Wah) que vous scélectionné à l'aide de la commande [PEDAL FX].

• Vous avez toute liberté pour affecter les pédales à d'autres fonctions si vous le souhaitez.
  « Réglage de pédale et de commutateur pour chaque patch (Ctl.): » (p. 11), « Rég allergies système pour les pédaires et les commutateurs (SysCtl.): » (p. 13)

• Lorsque vous utilisez la pédale d'expression, veillez à ne pas vous pincer les doigts entre la partie amovible et le boitier. Dans des lieux où de jeunes enfants sont presentes, veillez à ce qu'un adulte exerce une surveillance et un accompaniment.

Passaged'un écran à l'autre

Vos pouvez utiliser les boutons [ ] [ ] pour passer d'un écran à l'autre sur l'afficheur.

Écran de lecture (seLECTION de patch)

Selectionnez un patch.

« Sélection d'un patch » (p. 4)

Ecran du mode Tuner

Accordez-vous guitare.
一 Accordage de la guitare (mode Tuner) (p.4)

Ecran de réglage de la note standard

You pouvez modifier ici la note standard de l'accordre.

Ecran du niveau de patch

Permet de regier le volume du patch.
Volume du patch (Patch: Level)
(p.11)

Patch:Level

100

Procedure de base pour la modification des réglages

Modifier les réglages du GP-10 est une procédure simple et cohérente. Avant de continuer, prenez le temps de vous familiariser avec les procédures de modification de base.

1. Appuyez sur le bouton pour selectionner le type d'elément à modifier.

1. Utilisez les boutons [←] [→] pour sélectionner le paramètre souhaïte. Utilisez ensuite la commande [VALUE] pour modifier la valeur.

Vous pouvEZ utilise les commandes de bouton suivantes pour acceder directement aux symboles /☆ dans ce document (p.6-1).

Boutons	Accéder directement à ladestination	Boutons	Accéder directement à ladestination
[MODELING/ALT TUNE],[EFFECTS] ou [SYSTEM]	Symbole ★ suivant	▶+ [▶]	Symbole ★ suivant
[EXIT] + boutons au-dessus	Symbole ★ précédent	▶+ [▶]	Symbole ★ précédent

• [+] + [+] signifie que vous devez effectuer une pression prolongée sur [+] et appuyer sur [].

• Appuyez sur le bouton [EXIT] pour revenir à l'écran de lecture.

Sélection d'une guitare à modélisation

Appuyez sur le bouton [MODELING/ALT TUNE] et modifie les paramétres.

→ «Réglages de modélisation (Mdl.): » (p.6)

Selection d'une gutare electrique

Paramètre Valeur
Mdl: On/Off ON
Mdl: Type E. GTR (guitare électric)
EG: Type	Reportez-vous à la section « Guitare électric (EG: ) » (p.6)
EG: PU Select	Permet de sélectionner la position du micro.

Sélection d'une guitare acoustique

Paramètre	Valeur
MdI: On/Off	ON
MdI: Type	ACOUSTIC (acoustique)
AC:Type	→ Reportez-vous à la section « Guitare acoustique (AC: ) » (p. 6)

Selection d'uneasse

Paramètre	Valeur
Mdl: On/Off	ON
Mdl: Type	E. BASS (basse)
EB: Type	→ Reportez-vous à la section « Basse [EB: ] » (p.6)

Selection d'un synthé guitare

Paramètre	Valeur
Mdl: On/Off	ON
Mdl: Type	SYNTH (synthé guitare)
Synth: Type	→ Reportez-vous à la section « Synthesieur (Synth:) » (p. 7)

Selection d'un Poly FX

Les Poly FX sont des effets concus spécialement pour le micro GK, avec extraction individuelle du signal de chaque corde.

Paramètre	Valeur
Mdl: On/Off	ON
Mdl: Type	POLY FX
PolyFx: Type	→ Reportez-vous à la section « Poly FX (PolyFx) » (p.8)

Selection d'un accordage alternatif

Appuyez sur le bouton [MODELING/ALT TUNE] et modifiez les parametes.

«Réglages de l'accordage alternatif (AltTune: ) » (p.8)
* Si le type de modélisation est « SYNTH » ou « POLY FX, « la fonction d'accordage alternatif ou de quillage 12 cordes ne peut pas être utilisée.

Selection d'un accordage alternatif

Paramètre	Définition
AltTune:On/Off	Permet d'activer/de désactiver la fonction d'accordage alternatif.
AltTune:Type	OPEND, E, G, A	Accordage produitant un accord major pour que vous jouez les cordesà vide.
	DROP D-A	DROP-D est un accordage dans lequel seule la 6ème corde est baisseeéà D(irié). Les autres accordages correspondant aux variations qui sonttransposées plus bas parallèlement à DROP-D.
	D-MODAL	Cet accordage baisse la 6ème, la 2ème et la 1ère corde d'une notepour creer une ambiance de musique du monde.
	NASHVL	Les 6ème, 5ème, 4ème et 3ème cordes sont accordées une octave plushaut comme les cordes secondaires d'une guitare 12 cordes.
	-12-+12STEP	Chaque corde est accordée un demi-ton plus haut/plus bas.
	USER	Accordage réalisé par l'utilisateur, où chaque corde peut être spécifiéeindividuellément.

Selection d'une guitare 12 cordes

Paramètre Définition
12Str: On/Off	Activé cette option si vous recherchez le son d'une guitare 12 cordes. Elle transforme le son d'une guitare 6 cordes en son de guitare 12 cordes équipée d'un jeu supplémentaire de cordes.
Exemple : Application d'un accordage de G (sol) à vide à un Telecaster (micro arrière)		Exemple : Transformation d'une guitare acoustique en guitare 12 cordes
Paramètre	Valeur	Paramètre
MdI: On/Off ON		MdI: On/Off ON
MdI: Type	E. GTR	MdI: Type
EG: Type	TE	AC: Type
EG: PU Select	REAR	AltTune: On/Off
AltTune: On/Off	ON	12Str: On/Off ON
AltTune: Type	OPEN G

Application d'effets

Appuyez sur le bouton [EFFECTS] et modifie les paramétres.

Régles des effets × (p.9)

Amp

Paramètre	Définition
Amp: On/Off	Permet d'activer/de désactiver l'ampli
Amp: Type	Type d'ampli

Effet (saturation, etc.)

Paramètre	Définition
FX: On/Off	Permet d'activer/de désactiver l'effect
FX: Type Type d'effect

Wah

Paramètre	Définition
Wah: On/Off	Permet d'activer/de désactiver l'effet Wah
Wah: Type	Type d'effect Wah

Chorus

Paramètre	Définition
Chorus: On/Off	Permet d'activer/de désactiver l'effet Chorus
Chorus: Mode	Type d'effet Chorus

Delay

Paramètre	Définition
Delay: On/Off	Permet d'activer/de désactiver l'effet Delay
Delay: Type Type d'effet Delay

Réverbération

Paramètre	Définition
Reverb: On/Off	Permet d'activer/de désactiver la réverbération.
Reverb: Type	Type de réverbération

Egaliseur

Paramètre Définition
EQ: On/Off	Permet d'activer/de désactiver l'égalisseur

Suppression de bruit

Paramètre Définition
NS: On/Off	Permet d'activer/de désactiver la suppression de bruit

Réglages de modélisation (Mdl)

Appuyez sur le bouton [MODELING/ALT TUNE] pour apporder une modification.

• Les paramètres affichés dépendent du type de modélisation que vous avez sélectionné.

MÉMO

Pour plus de détails sur les symboles / 1[4]2 , reportez-vous à la section « Procédure de base pour la modification des réglages » (p. 5).

Paramètre Définition
On/Off Permet d'active	de désactiver la modélisation (mise en sourdine).
Type	Type de modélisation
	E. GTR Guitare électrique
	ACOUSTIC Guitare acoustique
	E. BASS Basse
	SYNTH Synthe guitare
	POLY FX Effet poly

Guitare électric (EG:)

Paramètre Définition
★ Type	Type de guitare électric
	CLA ST
	MOD ST
	TE
	LP
	P90
	335
	L4
	RICK
	LIPS
	WIDE RANGE
	BRIGHT HUM
	FRETLESS Modélisation d'une guitare sans frettes.
PU Select *1	Permet de sélectionner la position du micro.
	REAR Micro arrière
	R+C *1 Micro arrière et central
	CENTER *1 Micro central
	C+F *1 Micro central et avant
	FRONT Micro avant
	R+F *2 Micro arrière et avant
	ALL *3 Tous les micros
	*1 CLA-ST, MOD-ST, LIPS uniquement *2 TE, LP, P-90, RICK, 335, L4, BRIGHT HUM, WIDE RANGE uniquement *3 LIPS uniquement
Tone Type *2 Permet de selektionner un type de son sans frettes.
Sens *2	Permet de contrôle la sensibilité d'entrecre de FRETLESS.
Depth *2	Permet de contrôle le taux des harmoniques.
Attack *2	Permet de régler l'attaque du son de pinclement des cordes.
Resonance *2	Ajoute au son un timbre caractéristique.
Direct Level *2	Permet d'ajuster le volume du son direct.
Volume	Permet de régler le volume. Avec un réglage de 0, il n'y aura pas de son.
Tone	Permet de définir le timbre. La valeur standard est de 100. La diminution de la valeur généra un son plus doux.

1 Autre que FRETLESS
2 FRETLESS uniquement

Paramètre Définition
T Type	Type de guitare acoustique
	MA28 Son d'une Martin D-28. Ce modèle plus ancien se distinguue par un son d'un équilibre parfait.
	TRP-0 Son d'une Martin 000-28. Ce modèle produit un son qui a du coffre dans les graves tout en étant d'un contour net et précis.
	GB45 Son d'une Gibson J-45. Ce modèle vintage se caractérisse par un son amplement bonifié avec une superbe réponse.
	GB SML Son d'une Gibson B-25. Ce modèle vintage, à la caisse plus compacte, convient à merveille pour le blues.
	GLD40 Son d'une Guild D-40. Ce modèle allie une résonance chaleuruse de la caisse au son délicat des cordes.
	NYLON Modélisation d'une guttare à cordes en nylon.
	RESO Modélisation d'une guttare à résonateur de type Dobro.
	BANJO Modélisation d'un banjo conventionnel à cinq cordes.
	SITAR Modélisation d'un sitar électrique Coral. Le bourdon caractéristique du sitar et le changement de timbre sont parfaitement restitués.
Body *1	Permet d'ajuster le timbre de la calse. Augmentez la valeur pour renforcer le son de la calisse. Diminuez la valeur pour éviter des problèmes de Larsen.
Attack *2	Permet de régler le volume de l'attaque lorsque vous pincez fortament une corde. Plus cette valeur augmente, plus l'attaque est mise en exergue et plus le son est clair.
PU Select *3	Permet de sélectionner la position du micro.
	FRONT Micro avant
	R+F Micros arrêté et avant
	REAR Micro arrière
	PIEZO Micro piézoélectrique
Sens *3	Permet de régler la sensibilité d'entrec.
Color *3	Permet de régler le qualité sonore globale du sitar.
Decay *3	Régle la vitesse de transition entre l'attaque et le son maintainu.
BUZZ *3	Régle le niveau du bourdonnement caractéristique produit par le chevalet du bourdon lorsque les cordes le touchent.
Attack Level *3 Déterminée le volume de l'attaque.
Resonance *4	Permet d'ajuster le timbre de la calse. Il s'amplifie lorsque la valeur est augmentée.
Sustain *5	Voues pouvez aussi spécifique àquel point la dynamique de votre jeu (fort/doux) au niveau des vibrations des cordes de la guittare peut influencer le volume.Permet de régler la plage (durée) au cours de laquelle les signaux de bas niveaux sont rehaussés. Des valeurs plus élevées entraîment un sustain plus long.
Tone	Permet de régler le timbre de la calse. La valeur standard est de 0. Des valeurs plus élevées accentuent les aigles.
Volume	Permet de régler le volume. Avec un réglage de 0, il n'y aura pas de son.

1 Autre que RESO et BANJO
2 NYLON et BANJO uniquement
3 SITAR uniquement
4 RESO et BANJO uniquement
*5 RESO uniquement

Basse (EB):

Paramètre Définition
Type	Type de basse
	JB Modélisation d'une Fender Jazz Bass.
	PB Modélisation d'une Fender Precision Bass.
	FRETLESS Modélisation d'une basse sans frettes.
Rear Volume *1	Volume du micro arrière.
Front Volume *1 Volume du micro avant.
Tone Type *2 Permet de	sélectionner un type de son sans frettes.
Sens *2	Permet de contrôle la sensibilité d'entrecre de FRETLESS.
Depth *2	Permet de contrôle le taux des harmoniques.
Attack *2	Permet de régler l'attaque du son de pinclement des cordes.
Resonance *2	Ajoute au son un timbre caractéristique.
Direct Level *2	Permet d'ajuster le volume du son direct.
Volume	Permet de régler le volume. Avec un réglage de 0, il n'y aura pas de son.
Tone	Permet de définir le timbre.

1 JB uniquement
2 FRETLESS uniquement

Synthétiseur (Synth:)

Paramètre Définition
Type	Type de synthétiseur
	GR-300	Modélisation d'un Roland GR-300, le célibre synthé guitare polyphonique analogique d'autrefois.
	OSC SYNTH	Son de modélisation d'un synthétiseur analogique par un oscillateur DSP.
	WAVE SYNTH	Cet algorithme créé des sons de synthé entraitant directement le signal des cordes depuis le micro hexaphonique, ce qui confère une impression de jeu naturelle.

GR-300 (GR300:）

Paramètre Définition
☆ Mode	Ce réglage déterminé si le son HEXA- VCO (onde en dents de scie) ou le son HEXA-DISTORTION (onde rectangulaire) est joué, ou si les deux sons sont joués.
	VCO Le son HEXA- VCO est joué.
	V+D Lessons HEXA- VCO et HEXA-DISTORTION sont joués simultanément.
	DIST Le son HEXA-DISTORTION est joué.
Volume Permet de régler le volume. Avec un réglage de 0, il n'y aura pas de son.
Comp Sw	Lorsque cette option est régée sur ON, le temps de chute (decay) de HEXA- VCO est allongé.
Cutoff Régle la fréquence de coupure, en spécifiant la brillancé (dureté) du son.
Resonance Régle la résonance (timbre du son).
EnvModSw	Modifie automatiquement la fréquence de coupure VCF en fonction de l'amplitude de vibration des cordes. Il est ainsi possible de modifier le son avec un effet de type Wah chaque fois que vous pincez une corde.
	ON	Entrainée le changement de la fréquence de coupure VCF des haute fréquences aux basses fréquences à chaque fois que vous pincez une corde. Ceci produit un effet Wah, avec passage du son des haute fréquences aux basses fréquences.
	INV	Par opposition au réglage ON, permet que la fréquence de coupure VCF passes des basses fréquences aux haute fréquences à chaque fois que vous pincez une corde. Ceci produit un effet inversé de type wah, avec passage du son des basses fréquences aux haute fréquences.
EnvModSens	Spécífie la sensibilité d'entrée pour la modulation d'enveloppe. Des valeurs élevées augmentent la plage de modulation de l'enveloppe produit quand vous pincez doucément une corde.
EnvModAtck	Permet de régré le temps d'attaque du changement de modulation de l'enveloppe produit quand vous pincez une corde. Des valeurs élevées produisent une attaque lente.
Pitch Sw	Bascule le décalage de hauteur sur A, B et OFF, ce qui entraîne un décalage de réponse de la hauteur de note de HEXA- VCO. * PITCH SHIFT s'applique uniquement à HEXA- VCO, et non à HEXA-DISTORTION. Réglez MODE sur VCO ou V+D lorsque vous utilise la fonction de décalage de hauteur.
P. Shift A	Déterminé le décalage de hauteur par rapport à la hauteur originale, en démi-tions.
P. Shift B	Permet de régré la hauteur avec précision. Le réglage de -50 revient à baiser la hauteur d'un demi-ton et un réglage de +50 à l'élever de un demi-ton.
P. Duet	Lorsque DUET est activé, en plus de HEXA- VCO, une onde en dents de scie de même hauteur que le son original est ajoutée à HEXA- VCO afin d'enrichir le son. MÉMO En réglant le décalage de hauteur de HEXA- VCO sur des valeurs telles que PITCH+/-12 (une octave vers le haut/bas), +/-7 (une quatre paraîte) ou +/-5 (une quarte paraîte), vous pouvrez obtérer dessons bien écais, de type synthé. En réglant PITCH FINI sur environ +/-5, vous pouverez amplifier encore plus le son, décalant ainsi légèrement la hauteur de HEXA- VCO.
Sweep Sw	Cette fonction SWEEP a pour effet de modifier le décalage de note quand vous utilissez « Pitch Sw » pour modifier la quantité de décalage de note.
Sweep Rise	Permet de régré le temps de décalage de note en cas de modification du paramètre « Pitch Sw » et du passage du son à une hauteur plus écisé. Si cette valeur est définie sur zéro, la note change instantanétement. Si la valeur est plus écisé, la note augmente plus lentement.
Sweep Fall	Permet de régré le temps de décalage de la note en cas de modification du paramètre « Pitch Sw » et du passage du son à une note plus basse. Si cette valeur est définié sur zéro, la note change instantanétement. Si la valeur est plus écisé, la note augmente plus lentement.
Vibrato Sw	Youss pouvez appliquer un effet de vibratolectronique à HEXA- VCO.
Vib Rate	Permet de régré la vitesse du vibrito.
Vib Depth	Permet de régré l'intensité du vibrito.

OSC synth (OSC: )

Paramètre Définition
Mode	Crée la forme d'onde qui déterminé le caractère du son, et spécifique également la hauteur de note. Le GP-10 est équipé de deux oscillateurs : OSC 1 et OSC 2.
	SINGLE Seul OSC 1 est utilisé.
	DUAL OSC 1 et OSC 2 sont utilisés.
	SYNC Synchronisation d'oscillateur. Il généra une forme d'onde complexe en réinitialisant de force OSC 2 au début de son cycle en synchronisation avec la fréquence d'OSC 1.
	RING Modulateur en anneau. Génére une forme d'onde complexe en multiplierant OSC 1 et OSC 2.
Volume	Permet de régler le volume. Avec un réglage de 0, il n'y aura pas de son.

Paramètre Définition
Waveform 1/2	Sélectionne la forme d'onde à la base du son.
	SIN ↑ Onde sinusoidale
	SAW ↑ Onde en dents de scie
	TRI ↑ Onde triangulaire
	SQR ↑ Onde carrée
	PW ↑ TLI Largeur de pulsation
	NOISE Bruit
Pitch 1/2	Permet de régier la note.
Pitch Fine 1/2	Permet de régier la note avec plus de précision que le paramètre Pitch.
PW Width 1/2	Définit la largeur de pulsation.
PWM Mod Rate 1/2	Définit la quantité (profondeur) de LFO appliquée à la largeur de pulsation.
P. Env Attck 1/2 P. Env Decay 1/2	Spécîcle le temps d'attaque/de chute de l'enveloppe de la note.
	P. Env Decay 1/2
	P. Env Depth 1/2
Level 1/2	Permet de régier le volume d'OSC.
Filter Type	Type de filtre
	BYPASS Le filtre n'est pas utilisé
	LPF Ce filtre couce les fréquences situées au-dessus de la féquence de coupure, rendant le son plus doux.
	HPF Ce filtre couce les fréquences situées sous la féquence de coupure, ce qui amplifie la plage des fréquences supérieures.
	BPF Ce filtre conserve uniquement les fréquences situées autour de la féquence de coupure et coupe les autres fréquences.
	PKG Ce filtre accentue les fréquences situées autour de la féquence de coupure.
Filter Slope	-12 dB Sélectionne la pente du filtre passée-bas.
	-24 dB
Filter Cutoff	Spécîcle la féquence de coupure.
FltrCtOffFlw	Spécîcle comment la féquence de coupure sera affectée par la position de la note.
Fltr Reso	La résonance accentue le son autour de la féquence de coupure du filtre. L'augmentation du paramètre de résonance accroit cette emphase et produit un son caractéristique des synthétiseurs.
FltrVeloSens	Spécîle la manière dont votre dynamique de joeu affecte la profondeur d'enveloppe du filtre.
FltrEnvAttck FltrEnvDecay FltrEnvSustain FltrEnvRels	Régle la durée d'attaque, de chute, de maintainien, de relâchement de l'enveloppe du filtre.
FltrEnvDepth	Définit la profondeur et la direction du changement de féquence de coupure. Des valeurs plus élevées déplacent la féquence de coupure vers le haut. Des valeurs plus faibles déplacent la féquence de coupure vers le bas.
AmpVeloSens	Spécîle la manière dont votre dynamique de joeu affecte la profondeur d'enveloppe du filtre.
AmpEnvAttck AmpEnvDecay AmpEnvSustain AmpEnvRels	Régle la durée d'attaque, de chute, de maintainien, de relâchement de l'enveloppe de l'ampli.
LFO 1/2 Shape	Sélectionne la forme d'onde LFO.
	SIN ↑ Onde sinusoidale
	SAW UP ↑ Onde en dents de scie
	SAW DOWN ↑ Onde en dents de scie (polarité négative)
	TRI ↑ Onde triangulaire
	SQR ↑ Onde carrière
	RANDOM Onde aléatoire
	S&H Échantillonner et maintainir
LFO1/2 RATE	Permet de définir la vitesse de LFO.
LFO1/2 PtechDpt1/2	Permet à LFO de modifier la note, en produitant un effet de vibrato.
LFO1/2 FiltDepth	Permet à FLP de modifier FILTER CUTOFF (féquence de coupure).
LFO1/2 AmpDepth	Permet à LFO de modifier AMP LEVEL (volume), en produitant un effet de trémolô.
LFO1/2 Dly Time	Spécîle le temps à partir duquel une note est jouee jusqu'à ce que LFO commence à s'appliquer.
LFO1/2 Fade Time	Spécîle le temps à partir duquel le son est émis jusqu'à ce que LFO attigne son amplitude maximaile.
Poly/Mono	Si cette option est définié sur MONO, une seule note est jouee même si vous jouez un accord.
Chromatic	Activé cette option si vous souhaïte jouer dessons par incréements de demi-tons. Si l'options est activée, la note change par incréments de demi-tons, même si vous changez les notes.
Portamento	Permet de creator un changement de note doux entre une note et la sulvante.
Porta Rate Permet	de régler la vitesse à laquelle la note change.
Porta Mode	Permet de selectionner la maniere dont le portamento est appliqué. * Uniquement valide en mode POLY.
	MODE 1 Pour chaque corde, le portamento demarre à partir de la demière note jouée sur cette corde.
	MODE 2 Le portamento demarre à partir de la的最后一 note jouée sur chaque corde.

Parametre Definition

Hold Mode	Spécifie l'effet Hold (maintien) contrôle par les pédales [CTL 1] [CTL 2].* Pour utiliser l'effet Hold, effectuez les réglages pour « Patch: CTL » (p. 11) ou « Sys: CTL » (p. 13).
	MODE 1	Les notes récemment jouées alors que l'effet Hold est activé seront équalement maintainues.
	MODE 2	Les notes récemment jouées ne sont pas acceptées tant que l'effet Hold est activé.
	MODE 3	Tant que l'effet Hold est activé, les notes récemment jouées sur une corde maintenue ne sont pas acceptées.
LowVelloCut	Réglez cette option si le simple contact avec une corde provoque un déclenchement accidentel de la corde. L'augmentation de cette valeur rend le déclenchement des notes plus difficile.

Wave synth (WAVE: )

Paramètre Définition
Type	Permet de sélectionner le type d'onde sur lequel le son du synthé est basé.
	SAW Creé un son de synthé avec une forme d'onde en dents de scie.
	SQUARE Créé un son de synthé avec une forme d'onde carée.
Volume Permet de régler le volume. Avec un réglage de 0, il n'y aura pas de son.
Cutoff	Permet de régler la fréquence de coupure à laquelle le filtre coupe les composants harmoniques du son
Resonance Régle la résénance (limbre du son).
Octave Si cette option est activée, la note se situe une octave plus bas.

Poly FX (PolyFx:):

Paramètre Définition
★Type	DISTORTION	Distorsion offrant aux accords une résonance claire et superbe
	CRYSTAL Son aVEC résonance métallique et caractère transparent
	RICHMODULATION	Son de modulation riche et spacieux
	SLOW PAD Son	de pad profond, de type fantasy
	TOUCH WAH	Voues pouvez produit un effet Wah lorsque le filtre change en réaction au niveau de la guitare.

DISTORTION/CRYSTAL/RICH MODULATION/SLOW PAD
(PFxDist: /PFxCrystal: /PFxRichMod: /PFxSlowPad: )

Paramètre Définition
GtrVol Permet de régler		le volume de l'entrée quitter.
Gain *1 Permet de régler la quantité de distorsion.
GainBal *1		Permet de régler la balance de la distorsion entre les cordes graves et aigues.Des réglages plus élevés accentuent la distorsion des cordes graves.Des réglages plus bas accentuent la distorsion des cordes aigues.
Color	DISTORTION	Permet de régler la quantité de séparation pour les accord. Des réglages plus élevés produit des accord plus nets.
	CRYSTAL	Permet de régler le caractère sonore des hautes fréquences. Des réglages plus élevés rendant le caractère sonore plus métallique.
	RICH MODULATION	Permet de régler la profondeur de l'effet. Des réglages plus élevés accentuant l'effet de modulation.
	SLOW PAD	Permet de régler la force de l'attaque. Des réglages plus élevés accentuant l'attaque.
Tone		Permet de régler la brillance du son. Des réglages plus élevés rendent le son plus clair.
Level Volume

*1 DISTORTION uniqueness

TOUCH WAH (PFxTWah:)

Paramètre	Définition
Mode	Permet de sélectionner le mode wah.
	LPF	Filtre passer-bas. Crée un effet Wah sur une large plage de fréquences.
	BPF	Filtre passer-bande. Crée un effet Wah sur une plage de fréquences étroite.
Polar	Permet de sélectionner la direction dans laquelle le filtre change en réaction à l'entrée.
	DOWN	Diminution de la fréquence du filtre.
	UP	Augmentation de la fréquence du filtre.
Sens	Permet de régler la sensibilité selon laquelle le filtre change dans la direction déterminée par le paramètre de polarité. Des valeurs plus élevées entrainnent une ↔response plus forte. Avec un réglage de 0, la force du pincement de cordes n'a aucun effet.
Freq	Permet de définir la fréquence centrale de l'effet Wah.
Decay	Détermine le temps nécessaire pour que le filtre termine le sweeping.
Peak	Determine la manière dont l'effet Wah s'applique à la zone proche de la fréquence centrale. Des valeurs plus élevées produit un son plus fort qui amplifie l'effet Wah. Lorsque la valeur est de 50, un son wah standard est produit.
ToneType	Sélection du type de son.
Comp Sw	Active/désactive le compresseur.
Comp Sus	Des valeurs plus élevées entrainnent un sustain plus long.
Comp Atk	Permet de régier la force de l'attaque du pincement de cordes lorsque vous jouez dessus.
Volume	Volume

Réglages de l'accordage alternatif (AltTune:

Appuyez sur le bouton [MODELING/ALT TUNE] pour apporder une modification.

• Si le type de modélisation est « SYNTH » ou « POLY FX, » la fonction d'accordage alternatif/de guitare 12 cordes/de String Bend (changement de hauteur sur une corde) ne peut pas être utilisé.

Paramètre Définition
On/Off	Permet d'activer/de désactiver la fonction d'accordage alternatif.
Type	OPEN D, E, G, A	Accordage produitant un accord major lorsqu'you jouez les cordes à vide.
	DROP D-A	DROP-D est un accordage dans lequel seule la 6ème corde est baisseée à D (ré). Les autres accordages correspondent aux variations qui sont transposées plus bas parallèvement à DROP-D.
	D-MODAL	Les 6ème, 2ème et 1ère cordes sont accordées une note plus bas pour creer une ambiance de musique du monde.
	NASHVL	Les 6ème, 5ème, 4ème et 3ème cordes sont accordées une octave plus haut comme les cordes secondaires d'une guilare 12 cordes.
	-12-+12 STEP	Chaque corde est accordée un demi-ton plus haut/plus bas.
	USER	Accordage réalisé par l'utilisateur, où chaque corde peut être spécifiée individuellement.

Shift 1-6*1 Spécifie la quantité de décalage par demi-tons pour chaque corde.

Fine 1 - 6^x1 Permet de regler avec précision la note de chaque corde. -50 est un demi-ton plus bas ; +50 est un demi-ton plus haut.

*1 USER uniquement

Réglages de la guitare 12 cordes (12Str:)

Appuyez sur le bouton [MODELING/ALT TUNE] pour apporter une modification.

Paramètre Définition
On/Off	Activez cette option si vous recherchez le son d'une guitare 12 cordes. Elle transforme le son d'une guitare 6 cordes en son de guitare 12 cordes équipée d'un jeu supplémentaire de cordes.
Type	NORMAL	Accordage conventionnel d'une guitare 12 cordes.
	USER	Réglage par l'utilisateur qui spécifique la hauteur de note de chaque corde supplémentaire.
PitchShift 1-6 *1	Specifie la quantité de décalage par demi-tons pour chaque corde.
PitchFine 1-6 *1	Permet de régler avec précision la hauteur de note de chaque corde. -50 est un demi-ton plus bas ; +50 est un demi-ton plus haut.
Level 1-6 *1	Permet de régler le niveau de volume pour chaque corde secondaire.
Delay 1-6 *1	Permet de régler la durée de retard du son de chaque corde secondaire par rapport à la corde principale respectivement.

*1 USER uniquement

Réglages de la fonction String Bend (StrBend:)

Appuyez sur le bouton [MODELING/ALT TUNE] pour apporder une modification.

Paramètre Définition
On/Off	Permet d'activer/de désactiver la fonction String Bend.
Depth 1-6	Déterminé le niveau de décalage de note sur chaque corde lorsqu'le changement est définir sur 100.Le niveau de décalage par rapport à la note actuelle est définiè par incrèments de demi-tons.
Control	Si le changement (Bend) est définir sur 0, aucun décalage de note n'a lieu.S'il est définiè sur 100, les notes des cordes sont décalées en fonction du niveau définiè dans Depth 1-6. En règle générale, ce changement de note est définiè sur 0, et le réglage 0-100 affecté à l'aide de Control Assign est utilisé.* Ce réglage ne peut pas être enregistré sur des patches. En cas de changement de patch, ce réglage est reinitialisé à 0.

Autres réglages de modélisation (MdI)

Paramètre Définition
NS On/Off *1	Permet d'activer/de désactiver la suppression de bruit. Cet effet supprime les bruits et les renflements capités par le micro de la guitare.
NS Threshold *1	Régléz ce paramètre en fonction du niveau de bruit. Si le niveau de bruit est élevé, régléz ce paramètre sur une valeur plus élevée. Si le niveau de bruit est bas, régléz ce paramètre sur une valeur plus faible. Régléz cette valeur de manière à ce que la chute des notes de guitare «SONNE » naturelle. *Si ce paramètre est régèle trop haut, il est possible qu'aucun son ne soit produit lorsqu'ela guitare est jouée à faible volume.
NS Release *1	Permet de définir l'instant à partir duquel le suppresseur de bruit commence à fonctionner jusqu'à ce que le niveau de bruit atteigne «0»
String Lv 1-6	Déterminé le niveau de sortie de chaque corde.
String Pan 1-6	Déterminé l'inclinaison gauche/droite de chaque corde.

*1 Pour certains types de modélisation, les paramètres de suppression de bruit ne s'affichent pas.

Réglages des effets

Appuyez sur le bouton [EFFECTS] pour apporter une modification.
* Les paramètres affichés dépendent du type d'effet sélectionné.

MEMO

Pour plus de détails sur les symboles / 空 , reportez-vous à la section « Procédure de base pour la modification des réglages » (p.5).

Preampli (Amp:)

La technologie COSM est utilisée pour simuler la réponse du préampli, la taille des haut-parleurs ainsi que le type de caisson.

Parametre Definition

Type	Type d'ampi
	NATURL CLEAN Son propre et sans floritures qui minimise les particularités de l'ampi, comme son caractère aigu ou ses graves caverneux.
	FULL RANGE Amplificateur dote d'une vaste plage de fréquences et d'une réponse particulièrement linéaire. Idéal pour la guîtare acoustique.
	COMBO CRUNCH Son crunch qui permet d'exprime les nuances de votre picking encore plus fidèlement que sur les amplificateurs combinés classiques.
	STACK CRUNCH Crunch Chunch qui répond bien à la dynamique de picking tout en conservant toutes les caractéristiques qui définitent une enceinte de haut-parleur 4 x 12".
	HIGAIN STACK Son à haut gain d'un ampli Marshall classique, spécialément rehaussé de façon unique grâce à la technologie de modélisation COSM.
	POWER DRIVE Son drive simple qui s'adapte à un vaste panel de situations, aussi bien en accompagnement qu'en lead. Ce type de son ne peut pas être produit par les amplificateurs combinés ou à deux corps existants.
	EXTREME LEAD Nouveau type de son qui attène la réponse de fréquence inégale typique des grands amplificateurs à deux corps.
	CORE METAL Son d'ampi à deux corps fortement modifié afin d'obtenir le son métal ultime.
	JC-120 Modèle se le son du Roland JC-120.
	CLEAN TWIN Modélise un Fender Twin Reverb.
	PRO CRUNCH Modélise un Fender Pro Reverb.
	TWEED Modèle is une Fender Bassman 4 x 10° Combo.
	DELUXE CRUNCH Modélise un Fender Deluxe Reverb.
	VO DRIVE Modélise le son drive d'un VOX AC-30TB. Son idéal pour le rock british des sixties.
	VO LEAD Modélise le son lead d'un VOX AC-30TB.
	MATCH DRIVE Modélise le son produit en utilisant l'entrée gauche d'un Matchless D/C-30. Simulation d'un ampli à lampe moderne largement utilisé pour le blues et le rock.
	BG LEAD Modélise le son lead d'un amplificateur combiné MESA/Boogie. Son d'un ampli à lampe très populaire à la fin des années 1970 et dans les années 1980.
	BG DRIVE Modélise un MESA/Boogie avec TREBLE SHIFT SW activé.
	MS1959 I Modélise le son produit en utilisant l'entrée I d'un ampli Marshall de 1959. Son aigu idéal pour le hard rock.
	MS1959 I-II Son des entrées I et II de l'ampi guitare branchées en parallelle, créé un son plus riches en graves que celui produit en utilisant l'entrée I.
	R-FIER VINTAGE Modélise le son du canal 2 en mode VINTAGE d'un Mesa/Boogie DUAL Rectifier.
	R-FIER MODERN Modélise le son du canal 2 en mode MODERN d'un Mesa/Boogie DUAL Rectifier.
	T-AMP LEAD Modélise un Hughes & Kettner Triamp AMP3.
	SLDN Modélise un Soldano SLO-100. Son très/populaire dans les années 1980.
	S150 DRIVE Modélise le canal lead d'un Peavey EVH S150.
	BGNR UB METAL Reproduit le son fortement déformé de Bogner Übershall.
	ORNG ROCK REVERB Modélise un Orange Rockerverb.
	BASS CLEAN Son net, convient à uneasse.
	BASS CRUNCH Son crunch avec distorsion naturelle, convient à uneasse.
	BASS HIGAIN Son à haut gain, convient à uneasse.
Gain	Permet de régler la distorsion de l'ampi.
Level	Permet de régler le volume de l'ensemble du préampi. * Veillez à ne pas trop augmenter le réglage du paramètre Level.
Basse	Permet de régler le son de la plage de fréquences basses.
Middle	Permet de régler le son de la plage de fréquences moyennes.
Treible	Permet de régler le son de la plage de fréquences hauteles.
Presence	Permet de régler le son de la plage de fréquences ultra hauteles. * Le paramètre Presence fonctionne comme filtre coupe-haut avec certains types d'ampli.
Bright	Permet d'activer/de désactiver l'effect Bright. * Le paramètre Bright est uniquement disponible pour certains types de préampi.
Gain Sw	Permet deCHOISER entre trois niveaux de distorsion : LOW, MIDDLE, and HIGH. La distorsion augmente progressively avec les rég吕ages LOW, MIDDLE et HIGH. * Le son de chaque type est créé en partant du principe que Gain Sw est régle sur MIDDLE.
Solo Sw	Modifie le son sur un son adapté aux solos.
Solo Level	Permet de régler le niveau de volume lorsque Solo Sw est activé.
T-Comp	Permet de régler la compression de l'amipl.

Paramètre Definition

Speaker Type *1	Permet de seLECTIONner le type de haut-parleur. « ORIGIN » est le haut-parleur original de l'ampli que vous avoir seLECTIONné dans Amp: Type.
Mic Type *1	Sélection du type de micro simulé.
	DYN57	Modélisation du Shure SM-57. Micro général dynamique pour les instruments et le chant. Idéal pour enregistrer les amplis guitare.
	DYN421	Modélisation du Sennheiser MD-421. Micro dynamique avec plaque de graves étendue.
	CND451	Modélisation de l'AKG C451B. Petit micro à condensateur pour instruments.
	CND87	Modélisation du Neumann U87. Micro à condensateur à réponse linéaire.
	FLAT	Permet de restiter fidèlement un micro offrant une réponse parfaitement neutre. Permet de produit une image sonore proche de celle du son produit directement par les haut-parleurs ( comme une écoute en direct).
Mic Distance *1	Permet de simuler la distance entre le micro et le haut-parleur.
	OFF MIC	Le micro est à distance du haut-parleur.
	ON MIC	Le micro est proche du haut-parleur.
Mic Position *1	Permet de simuler la position du micro.
	CENTER	Permet de simuler le placement du micro au centre de la membrané du haut-parleur.
	1-10 cm	Permet de simuler des conditions dans lesquelles le micro n'est plus place au centre de la membrané du haut-parleur.
Mic Level *1	Permet de régler le volume du micro.
Direct Level *1	Permet d'ajuster le volume du son direct.

*1 Activé lorsqu'le paramètre Sys: Output est définir sur LINE/PHONE.

Effet (FX:

Voupez selectionner I'effet parmi les effets suivants:

OD/DS (FxODDS:）

Paramètre	Définition
On/Off	Permet d'activer/de désactiver cet effet.
Type	Type d'effet
	OD/DS	Cet effet déforme le son pour creer un effet de sustain long.
	COMPRESSOR	Permet de produit un sustain long en égalisant le volume du signal d'entrée. Vous pouce également l'utiliser comme limiteur pour supprimer uniquement les plics sonores et empêcher la distorsion.
	LIMITER	Permet d'atténuer les forts niveaux d'entrée pour éviter une distorsion.
	EQ	Permet de régler le son comme un égaliseur.
	T.WAH	Production d'un effet Wah en fonction de notre dynamique de pickling.
	PITCH SHIFTER	Cet effet change la hauteur de note du son original (vers le haut ou vers le bas) dans une plage de deux octaves.
	HARMONIST	L'effect Harmonist est un effet ou le niveau de décalage est régile en fonction d'une analyse de l'entrée guitare, ce qui vous permet de créé une harmonie basée sur des gaminss dilatoniques.
	PEDAL BEND	Permet d'utiliser la pédale pour obtenir un effet de changement de note.
	PHASER	Effet ajoutant au son direct des parties au déphasage variable pour conférer au son une particularité tourbillonnante.
	FLANGER	Permet de modifier le son en un son déformésemblable à un bruit d'avion à réaction.
	TREMOLO	Effet qui create un mouvement cyclique dans le volume.
	PAN	En modifient en alternance le niveau de volume des côts gauche et droit, cet effet vous permet de faire « voter » le son de la guitare d'un haut-parleur à l'autre, lorsque le son est diffusé en stéroid.
	ROTARY	Permet de produit le son d'un haut-parleur rotatif.
	UNI-V	Modelise un Uni-Vibe.
		Ressemble à un effet phaser mais permet de creer une ondulation unique qu'un phaser normal ne peut produit.
	CHORUS	Dans cet effet, un son légersement désaccorde est ajusté au son d'origine pour ajouter de la profondeur et de l'ampleur.
	DELAY	Cet effet ajoute un delay au son direct, ce qui permet de donner plus de corps au son ou de creer des effets spéciaux.

Parametre Definition

Type de OD/DS
MID BOOST	Booster aux fréquences moyennes caractéristiques.Pour oblirer un son adapté pour les solos, effectuez les connexions avant l'ampli.
CLEAN BOOST	Offre les fonctions d'un booster classique tout en produitant une tonalité claire et puisante même lorsqu'il est utilisé tout seul.
TREBLE BOOST	Booster au son brillant.
CRUNCH	Son crunch complété d'une distorsion provenant de l'ampli.
NATURAL OD	Son sature offrant une distorsion avec impression naturelle.
WARM OD	Saturation chaude.
FAT DS	Son déformé avec distorsion épaisse.
LEAD DS	Son conjuguant une saturation douce et une distorsion profonde.
METAL DS	Distorsion idéale pour les riffs lourds.
OCT FUZZ	Son fuzz avec riche contentu harmonique.
BLUES OD	Son crunch de la pédale BOSS BD-2.Offre une distorsion reproduisant fidèlement les nuances du picking.
OD-1	Modélisation du son du BOSS OD-1.Permet de produit une distorsion légère et douce.
T-SCREAM	Modélise la pédale ibanez TS-808.
TURBO OD	Son sature à haut gain de la pédale BOSS OD-2.
DISTORTION	Distorsion classique, standard.
RAT	Modélise une pédale Pro Co RAT.
GUV DS	Modélise une pédale Marshall GUV' NOR.
DST+	Modélise une pédale MXR DISTORTION-.

Parametre Definition

Type	METAL ZONE	Modélisation du son du BOSS MT-2.Permet de produit un grand nombre desons metal, du style à l'ancienne au slash metal.
	60S FUZZ	Modélisation d'un Fuzz Face.Permet de produits un son fuzz gras.
	MUFF FUZZ Modélisation d'un Electro-Harmonix Big Muff π.
Drive Permet de définir la profondeur de la distorsion.
Tone Permet de définir le timbre.
Level Permet de régler le volume du son de l'effet.
Bottom Permet de régler le son de la plage de fréquences basses.
D. Level Permet d'ajuster le volume du son direct.
Solo Sw Modèle le son sur un son adapté aux solos.
Solo Lv Permet de régler le niveau de volume lorsque Solo Sw est activé.

A propos des autres paramètres d'effets

Réf.

Pour des détails sur tous les paramètres d'effets, reportez-vous au « Parameter Guide » (fichier PDF) disponible en téléchargement sur le site Web de Roland (http://www.roland.com/manuals/).

Wah (Wah:)

Vou puez contrer l'effet Wah en temps reel en reglant la pedale d'expression

• Affectez un contrôleur à la pedale d'expression. Réglez la fonction « Patch: Controller setting » (p. 11) sur WAH. Si vous utilisez la pedale d'expression lorsque cette option est activée, elle fonctionnera comme un effet Wah.

Parametre Definition

Type	Type d'effet Wah
	CRY WAH	Modélise le son de la pédale wah Cry Baby, populaire dans les années 1970.
	VO WAH Modélise le son de la VOX V846.
	FAT WAH Son wah écais.
	LIGHT WAH	Son raffiné aux propriétés habituelles.
	7-STRING WAH	Présente une plage variable compatible avec des guitares baritone ou à sept cordes.
	RESO WAH	Effet original améliorant les résonances caractéristiques produites par les fittings de synthétiseur analogique.
Pedal Position	Permet de définir la position de la pédale wah.
Pedal Min	Permet de sélectionner le son produit lorsque le talon de la pédale d'expression est enforcé.
Pedal Max	Permet de sélectionner le son produit lorsque l'avant de la pédale d'expression est enforcé.
E. Level	Permet de régler le volume du son de l'effet.
D. Level	Permet d'ajuster le volume du son direct.

Chorus (Chorus:)

Dans cet effet, un son légarement désaccerde est ajouté au son d'origine pour ajouter de la profondeur et de l'ampleur.

Parametre Definition

On/Off Permet d'activer/de désactiver cet effet.
Mode	Type de Chorus
	MONO	Effet de chorus produitant le même son dans les canaux de gauche et de droit.
	STEREO1	Effet de chorus stéreo ajustant dessons différents aux canaux de droit et de gauche.
	STEREO2	Chorus stéreo utilisant la synthétisation dans l'espace; le son direct sort par le canal de gauche et le son de l'effet par le canal de droit.
Rate	Permet de définir le début de l'effet CHORUS. * Lorsque l'options est régée sur BPM, la valeur de chaque paramètre est définie en fonction de la valeur de « Patch : Tempo » spécifiée pour chaque patch. Cela permet de paramètre plus facilement les effets pour qu'il correspondent au tempo du morceau.
Depth	Permet de définir la profondeur de l'effet Chorus.
Pre Delay	Permet de régler le temps nécessaire à l'émission du son de l'effet après l'émission du son direct. Si vous définissez un temps de retard préliminaire plus long, vous pouvez obtenir un effet donnant l'impression que plus d'un son est produit à la fois (effet de redoublement).
Low Cut	Permet de définir la fréquence à partir de laquelle le filtre passe-Haut est activé. Lorsque le paramètre FLAT est sélectionné, le filtre passe-Haut est désactivié.
HI Cut	Permet de définir la fréquence à partir de laquelle le filtre passe-passes-bas est activé. Lorsque le paramètre FLAT est sélectionné, le filtre passes-bas est désactivié.
E. Level	Permet de régler le volume du son de l'effet.
D. Level	Permet d'ajuster le volume du son direct.

Retard (Delay:)

Cet effet ajoute un delay au son direct, ce qui permet de donner plus de corps au son ou de creer des effets spéciaux.

Parametre Definition

On/Off Permet d'activier/de désactiver cet effet.

Parametre Definition

Type	Type de retard
	SINGLE Delay mon simple.
	PAN	Retard conçu pour les sorties stéreo. Produit un effet Tap Delay divisant le temps de retard entre les canaux gauche et droit.
	STEREO	Le son direct est produit par le canal de gauche et le son modifié par l'effet est produit par le canal de droite.
	DUAL-S	Retard compensant deux retards différents connectés en série. Chaque retard peut être définis dans une plaque de 1 à 1 000 ms.
		D1: DELAY 1
		D2: DELAY 2
	DUAL-P	Retard compensant deux retards différents connectés en parallelele. Chaque retard peut être définis dans une plaque de 1 à 1 000 ms.
		D1→L
		D2→R
	REVERSE	Produit le son en l'inversant.
	ANALOG	Produit un son de delay analogique léger. Le retard peut être définis dans la plaque de 1 à 2 000 ms.
	TAPE	Produit le son oscillant caractéristique d'un écho à bande. Le retard peut être définis dans la plaque de 1 à 3 400 ms.
	MODULATE Ajoute au son un effet oscillant plaissant.
Time	Permet de définir le retard.
	* Lorsque l'options est régée sur BPM, la valeur de chaque paramètre est définie en fonction de la valeur de « Patch : Tempo » spécifiée pour chaque patch. Cela permet de paramétre plus facilement les effets pour qu'ils correspondent au tempo du morceau.
Feedback	Permet de définir la quantité de retard renvoyée en entree. Plus la valeur est élevé, plus les répétitions du delay seront nombreuses.
High Cut	Permet de définir la fréquence à partir de laquelle le filtre passe-bas est activé. Lorsque le paramètre FLAT est selectionné, le filtre passe-bas est désactivé.
E. Level	Permet de régler le volume du son de l'effet.
D. Level	Permet d'ajuster le volume du son direct.
Pan Tap Time *1	Permet de régler le retard pour le retard du canal gauche. Ce réglage ajusté le retard du canal gauche par rapport au retard du canal droit (considéré comme 100%).
D1/2 Time *2	Permet de définir le retard.
D1/2 F. Back *2	Permet de régler le niveau de Larsen de DELAY 1 (ou DELAY 2). Plus la valeur est élevé, plus les répétitions du retard seront nombreuses.
D1/2 HiCut *2	Permet de définir la fréquence à partir de laquelle le filtre passe-bas est activé. Lorsque le paramètre FLAT est selectionné, le filtre passe-haut est désactivé.
D1/2 E. Level *2	Permet de régler le volume de DELAY 1 (ou DELAY 2).
Mod Rate *3	Permet de régler la vitesse de modulation du son de dialy.
Mod Depth *3	Permet de régler la profondeur de modulation du son de dialy.

1 PAN uniquement
2 DUAL-S, DUAL-P, DUAL-L/R uniquement
*3 MOD uniqueness

Réverbération (Reverb:)

Permet d'ajouter une réverbération au son.

Parametre Definition

Type	Type de réverbération
	AMBIENCE	Permet de restituer fidèlement un micro d'ambiance (place loin de la source sonore) utilisé pour l'enregistrement ou d'autres applications. Cet effet est utilisé pour Produir une sensation d'ouverture et de profondeur plutôt que pour accenter la réverbération.
	ROOM	Permet de simuler la réverbération d'une petite piece. Produit des réverbérations chaleuruses.
	HALL1	Permet de simuler la réverbération d'une salle de concert. Produit des réverbérations spacieuses et claires.
	HALL2	Permet de simuler la réverbération d'une salle de concert. Produit des réverbérations légères.
	PLATE	Permet de simuler une réverbération à plaque (appareil produitant une réverbération grâce aux vibrations d'une plaque métallique). Produit un son métallique mettant en valeur les fréquences hautes.
	SPRING	Restitue fidèlement le son de réverbération à ressort intégré d'un ampli guitare.
	MODULATE	Cet effet de réverbération ajoute un son irriguélier caractéristique de la réverbération de salle de concert de manière à offrir un son de réverbération extrémement agréable.
Time	Permet de régler la longueur (durée) de réverbération.
Pre Delay	Permet de régler le temps jusqu'à ce que le son de réverbération apparaissée.
Low Cut	Permet de définir la fréquence à partir de laquelle le filtre passée haut/passse-bas est activé. Lorsque le paramètre FLAT est sélectionné, le filtre passée haut/passse-bas est désactive.
High Cut
Density	Permet de régler la densité du son de réverbération.
Spring Sns *1	Permet de régler la sensibilité de l'effet de ressort. Lorsqu'une valeur plus élevé est réglée, l'effet est obtenu même avec un pincement de cordes faible.
E. Level	Permet de régler le volume du son de l'effet.
D. Level	Permet d'ajuster le volume du son direct.

^*1 Type = SPRINGuniquement

Egallseur (EQ:

Permet de régler le son comme un égaliseur.

Parametre Definition

Low Gain Permet d'activer/de désactiver cet effet.
Low Gain Permet de définir le timbre de la plage de fréquences basses.
Hi Gain Permet de définir le timbre de la plage de fréquences haute.
Low Mid Freq	Permet de désigner le centre de la plage de fréquences qui sera régée par le paramètre Low-Mid Gain.
Low Mid Q	Permet de régler la largeur de la zone affectée par l'égaliser centré au niveau des fréquences basses à moyennes. Plus les valeurs sont élevées, plus la zone est réduite.
Low Mid Gain	Permet de définir le timbre de la plage de fréquences basses à moyennes.
Hi Mid Freq	Permet de désigner le centre de la plage de fréquences qui sera régée par le paramètre High-Mid Gain.
Hi Mid Q	Permet de régler la largeur de la zone affectée par l'égaliser centré au niveau des fréquences élevées à moyennes. Plus les valeurs sont élevées, plus la zone est réduite.
Hi Mid Gain Permet de définir le timbre de la plage de fréquences moyennes–élevées.
Low Cut	Permet de définir la fréquence à partir de laquelle le filtre passe haut est actif. Lorsque le paramètre FLAT est sélectionné, le filtre passe haut est désactif.
Hi Cut	Permet de définir la fréquence à partir de laquelle le filtre passe-bas est actif. Lorsque le paramètre FLAT est sélectionné, le filtre passe-bas est désactif.

Suppression de bruit (NS:

Cet effet réduit les bruits et les bourdonnements des micros de la guitare.

Parametre Definition

On/Off Permet d'activer/de désactiver ce effet.
Threshold	Réglez ce paramètre en fonction du volume du bruit. Si le niveau du bruit est élevé, il convient d'utiliser un réglage élevé. Si le niveau du bruit est bas, il convient d'utiliser un réglage bas. Régliez cette valeur jusqu'à ce que l'évolution du son de la guitare soit aussi naturelle que possible. * Un réglage élevé du paramètre THRESHOLD peut entrainer l'absence de son lorsque vous jouez avec le volume de votre guitare réduit au minimum.
Release	Permet de définir l'instant à partir duquel le suppresseur de bruit commence à fonctionner jusqu'à ce que le niveau du bruit attèigne 0.

Volume au pied (FV:

Effet de contrôle de volume. Cet effet est normalement contrôle par la pedale d'expression.

Parametre Definition

Min	Permet de régler le volume lorsque le talon de la pédale EXP est enforcé.
Max	Permet de régler le volume lorsque l'avant de la pédale EXP est enforcé.
Curve	Vouces pourvrez scélectionner comment le volume change relativément au dégré de pression sur la pédale.
Level Permet de régler le volume.

Réglages du micro normal (NrnI PU:

Parametre Definition

Volume

Permet de régler le volume du micro normal.

Cable Slim

Compense le son des micros normaux lorsqu'une guitare GK est connectée. Avec un micro GK, the signal du micro normal est connecté via un cable d'environ 20 cm, si bien qu'il y aura davantage de hautes fréquences qu'avec un cable pour guitare conventionnel. En réglant correctement ce paramètre pour la longueur du cable pour guitare que vous utilisez généralement, vous pouvez vous rapprocher d'un son de guitare naturel. Si vous connectez votre guitare à la prise GUITAR IN (entree guitare normale), réglez sur « OFF. »

Balance du volume de modélisation et du micro normal (Mixer:)

Parametre Definition

★ MdIn Lv	Permet de régler le niveau d'entrée de la console de mixage pour la modélisation.
N.PU In Lv	Permet de régler le niveau d'entrée de la console de mixage pour le micro normal.
Balance	Permet de régler la balance du volume de modélisation et du micro normal.

Enchainement d'effets

Vos pouvez changer l'ordre selon lequel les effets sont connectés.

1. Appuyez sur le bouton [EFFECTS] plusieurs fois pour acceder à l'écran « FX Chain. »
2. Utilisez les boutons [▶] pour sélectionner un effet (soulignement), et utilisez la commande [VALUE] pour déplacer l'effecté sélectionné vers la gauche ou la droite.

Selectionner un effet (soulignement)

Déplacer l'effecté選donné

vers la gauche ou la droite

M-

N→8→wahh→

f→AMP→

PATCH/VALUE

Réglages des patches (Patch:

Appuyez sur le bouton [EFFECTS] pour apporter une modification.

MÉMO

Pour plus de détails sur les symboles / , reportez-vous à la section « Procédure de base pour la modification des réglages » (p.5).

Permet de specifier le volume du patch.

Réglage du tempo des patches (Patch: Tempo)

Parametre

Definition

Tempo

Spécifique le tempo pour les effets synchronisés avec le tempo.

Selection de réglage GK pour le patch (Patch: GK Set)

Paramètre	Définition
★ GK Set	Si vous changez de guitare selon le patch, règlez « SYSTEM - GK: Setting » sur « Patch Setting, » et séLECTIONnez le réglage GK (1-3) que vous avez spécifique pour la guitare utilisée.

Réglage de pédaie et de commutateur pour chaque patch (cti.)

Pour chaque patch, vous pouvez spécifique individuellement les fonctions qui sont affectées aux pédales [CTL 1], [CTL 2] et aux pédales d'expression. Si vous souhaït que ces pédales aient toutes la même fonction quels que soit le patch, vous pouvez le spécifique à l'aide du réglage système « Sys: Controller » (p.13).

Ceci est disponible si le réglage « Sys: Controller » (p. 13) est régèle sur « PATCH SETTING. »

Paramètre	Définition
CTL 1-4 FuncGKSW 1-2 FuncEXPSW Func	Régalages des pédales [CTL 1], [CTL 2] du GP-10, des commutateurs au pied externes (CTL 3, CTL 4), des boulons [S1], [S2] du micro GK et du commutateur de la pédale d'expression.
	OFF	Off
	PU SEL UP *1PU SEL DOWN *1	Change le micro de la guitare de modélisation.
	12-STRING ON/OFF	Active/désactive la fonction de guitare à 12 cordes.
	ALT TUNE ON/OFF	Active/désactive la fonction d'accordage alternatif.
	MODELING ON/OFF	Active/désactive la fonction de modélisation.
	NORMAL PU ON/OFF	Active/désactive l'entrée du micro normal.
	AMP SOLO SWFX ON/OFFEQ ON/OFFWAH ON/OFF,CHORUS ON/OFFDELAY ON/OFFREVERB ON/OFF	Active/désactive AMP ou chaque effet.
	HOLD « HOLD » pour le synthé OSC.
	TAP TEMPO *1	Permet de régler le tempo en fonction du rythme auquel vous appuyez sur la pédale.
	LED ON/OFF *2	Activation/désactivation de LED.
Mode	Permet de régler le comportement de la valeur à chaque utilisation du commutateur.
	MOMENTARY	L'état normal est Désactivé (valeur minimum). Le commutateur n'est activé (valeur maximum) qu'en cas de pression sur le commutateur au pied.
	TOGGLE	Le réglage est activé (valeur maximum) ou désactivé (valeur minimum) avec chaque pression sur le commutateur au pied.
EXP 1 off FuncEXP 1 on FuncEXP 2 FuncGKVOL Func	Réglages du volume GK du micro GK, de la pedale d'expression du GP-10(lorsque le commutateur de la pedale est sur OFF et lorsqu'il est sur ON), et de la pedale d'expression externe.
	OFF	Désactivé
	FOOT VOL	Volume au pied (pédale de volume).
	PACK LEVEL	Permet de régler le volume du patch.
	MODELING VOL	Permet de régler le volume de modélisation.
	NORMAL PU VOL	Permet de régler le volume du micro normal.
	MIXER	Permet de régler la balance du volume de modélisation et du micro normal.
	STRING BEND *3	Permet de régler la hauteur de note de modélisation.
	MODELING	Permet de contrôle le paramètre principal de chaque modélisation.* Pour plus de détails sur le paramètre, voir le « Parameter Guide » (PDF).
	FXAMPWAHCHORUSDELAYREVERBEQ	Permet de contrôle le paramètre principal de chaque effet.* Pour plus de détails sur le paramètre, voir le « Parameter Guide » (PDF).

^1 Autre que EXPSW Func
*2 Autre que GKSW 1, 2 Func, CTL 3, 4
^2 Autre que SysCtrl

Exemple de réglage

Si un patch spécifique est sélectionné, utilisez la pédale d'expression pour contrôler le volume de modélisation

Selectionnez le patch dont vous souhaitez modifier les réglages, puis effectuez les réglages des paramètres suivants.

Bouton Paramètre Valeur
[SYSTEM] SysCI: EXP1on Func PATCH SETTING
[EFFECTS] Ctl: [EXP1on Func MODELING VOL]

Affectation de réglages (Asgn 1-8:

Pour chaque paramètre, vous pouverez désigner, en début, qui contrôle contrôlequel paramètre.
Voupezouutilisercles affectations1-8pourcréerhuit ensemblesdifferentsde réglages.

Ceci est disponible si « Sys: Controller » (p. 13) est regé sur « PATCH SETTING. »

Parametre Definition

Target	Permet de désignée par l'achat et sauf le contrôle. Pour des détails sur les paramètres, reportez-vous aux explications de chaque paramètre dans ce manuel.
Target Min Target Max	Permet de spécifier la plage de changement pour le paramètre. Les valeurs dépendant du paramètre affecté par l'options « Target. »
Source	Permet de désignée par le contrôleur auquel la fonction sera affectée.
	CTL 1-CTL 4	Pédales [CTL 1] [CTL 2] de cet apparil et commutateur au pied externe (CTL 3, CTL 4)
	GK S1, GK S2	Boutons [S1] [S2] du micro GK
	GK VOL Molette	de volume du micro GK
	EXP1 SW Commutateur de la pédale d'expression
	EXP1 ON	Pédale d'expression lorsque le commutateur de la pédale d'expression est sur ON
	EXP1 OFF	Pédale d'expression lorsque le commutateur de la pédale d'expression est sur OFF
	EXP2 Pédale d'éxpression externe
	INT PDL	Pédale interne La pédale d'expression virtuelle commence à fonctionner lorsqu'elle est démarrée par le déclencheur spécifique (Int Pedal Trig), en modifiçant le paramètre spécifique par « Target. »Pour des détails sur les paramètres qui peuvent être affectés à la pédale Intèrene, voir « Int Pedal Time » et « Int Pedal Curve. »
	WAVE PDL	Pédale Wave La pédale d'expression virtuelle modifie cycliquement le paramètre spécifique par « Target » en une forme d'onde fixe.
	CC#1-31, CC#64-95	Commande de contrôle transmise par un péripérisque MIDI externe
Src Mode	MOMENTARY	La valeur est généralement désactivée (valeur minimum); elle est activée (valeur maximum) tant que le contrôleur est actionné. • Si vous souhaïez utiliser la pédale interne ou la pédale Wave, reglez sur « MOMENTARY. »
	TOGGLE	La valeur bascule entre « OFF » (minimum) et « ON » (maximum) chaque fois que la commande est utilisée.
S. Range Min S. Range Max	Dans la plage d'utilisation de la source, cette option déterminée la plage qui contrôlée le paramètre cible. Le paramètre cible sera contrôle au sein de la plage spécifique. En rigèle générale, il est consellé de laisser Range Min sur « 0 » et Range Max sur « 127. »
Int Pdl Trig *1	Détermine comment la pédale interne est déclenchée.
	PATCH CHANGE	Déclenchement lors du changement de patch.
	CTL 1-4 Déclenchement	Déclenchement lors de l'utilisation de la pédale (CTL).
	EXP1 SW	Déclenchement lors de l'utilisation de la pédale d'expression.
	EXP1 OFF LOW	Déclenchement quand vous amenzé la pédale d'expression au minimum.
	EXP1 OFF MID	Déclenchement quand vous amenzé la pédale d'expression au-delà de la valeur centrale.
	EXP1 OFF HI	Déclenchement quand vous amenzé la pédale d'expression au maximum.
	EXP1 ON LOW	Déclenchement quand vous amenzé la pédale d'expression au minimum alors que son commutateur est actifé.
	EXP1 ON MID	Déclenchement quand vous amenzé la pédale d'expression au-delà de la valeur centrale alors que son commutateur est actifé.
	EXP1 ON HI	Déclenchement quand vous amenzé la pédale d'expression au maximum alors que son commutateur est actifé.
	EXP2 Déclenchement	Déclenchement quand vous déplacez la pédale d'expression.
	GK S1 GK S2	Déclenchement lorsque vous actionné le bouton [S1]/[S2] du micro GK.
Int Pdl Time *1	Déterminé le temps qu'il faut à la pédale interne pour passer de la position relevante (talon) à la position enfonnée (avant).
Int Pdl Curve *1	LINEAR, SLOW RISE, FAST RISE	Déclenchement une des courbes suvantes pour déterminer le changement induit par la pédale interne LINEAR SLOW RISE FAST RISE
Wav Pdl Rate *2	Déterminée la durée d'un cycle de la pédale Wave.

Parametre Definition

WPdWavFrm *2	SAW, TRI, SIN	Sélectionné une des courbes suivantes pour déterminer le changement induit par la pédale interne.
		SAW	TRIANGLE	SINE

*1 Source=INT PDL uniquement

*2 Source=WAVE PDL uniquement

Exemple de réglage

Faites passer le synthé guitare une octave plus haut en appuyant sur la pédale [CTL 1]

Selectionne le patch dont vous souhaitez modifier les réglages, puis effectuez les réglages des paramètres suivants.

Bouton Paramètre Valeur
[SYSTEM]	SysCtrl: CTL1 Func	PATCH SETTING
[EFFECTS]	Fx: Type	PEDAL BEND
	Asgn1: On/Off	ON
	Asgn1: Target	FXP.BND: POSITION
	Asgn1: Target Min	0
	Asgn1: Target Max	100
	Asgn1: Source	INT PDL
	Asgn1: Src Mode	MOMENTARY
	Asgn1: S. Range Min	0
	Asgn1: S. Range Max	127
	Asgn1: Int Pdl Trig	CTL 1
	Asgn1: Int Pdl Time	20(Permet de déterminer le moment auquel la note passe une octave plus haut.)
	Asgn1: Int Pdl Curve	LINEAR(Vous peuvent sélectionner une courbe différente pour modifier la manière dont le changement a lieu.)

Pour les solos de guitare, vous pouvez appuyer sur la pédale (CTL 1) pour basculer AMP sur le mode solo

Appuyez sur le bouton [SYSTEM] pour apporder une modification.

MÉMO

Pour plus de détails sur les symboles / 心 , reportez-vous à la section « Procédure de base pour la modification des réglages » (p.5).

Spcification du système de sortie (sys:Output)

Parametre Definition

Output Voir « Spécification du système de sortie (Sys: Output) » (p. 3).

Parametre Definition

Réglages des micros GK (GK:

★ Connect	Le GP-10 inclut une fonction capable de déterminer automatiquement la présence d'une connexion GK et de modifier les réglages internes en conséquence. Vous pouvez ainsi régir toutes les fonctions autres que la modélisation/la'accordage alternatif (effets, accordeur, etc.) lorsque vous avez seulement connecté à GUITAR INPUT. En règle générale, vous devriez utiliser AUTO (paramètre par défaut). Dans les cas où la détéction automatique ne fonctionne pas (par exemple, lorsque vous utilisez un micro hexaphotonique autre que le GK-3), modifierie le réglage.
	AUTO	La présence d'une connexion GK est détectée automatiquement et les réglages internes sont modifiés en conséquence.
	OFF	Les réglages adaptés à une connexion GUITAR INPUT sont toujours utilisés.
	ON Les réglages adaptés à une connexion GK sont toujours utilisés.
Setting	Voir « MéMO : Réglages GK » (p. 3) et « Sélection de réglage GK pour le patch (Patch: GK Set) » (p. 11).

Réglages des paramètres 1-3 du GK (GK 1-3:

Paramètre Définition
Type Voir « Configuration des micros GK » (p. 3).
Scale *1 Voir « Specification du diapason de votre guitare » (p. 3).
Distance 1-6 Voir « Specification de la distance depuis le chevalet » (p. 3).
Sens 1-6 Voir « réglage de la sensibilité du micro » (p. 3).
PU Phase *1	Déterminée la phase pour le micro hexaphonique et le micro normal. Réglez sur « NORMAL » et si la plage des basses fréquences est coupé, réglez sur « INVERSE. »
PU Direction *1	Déterminée la direction d'installation du micro divisé.
	NORMAL Positionné de manière à ce que le cable sorte à proximité de la 6ème corde.
	REVERSE Positionné de manière à ce que le cable sorte à proximité de la 1ère corde.
Plezo Tone L *2	Permet de régler la plage des basses fréquences.
Plezo Tone H *2	Permet de régler la plage des hauteures fréquences.
Sw Position *1	Change la fonction pour les boutons [S1], [S2] du GK-3, GK-2A ou GC-1 (REVERSE).
Dwn Tune Shift	Si cette gultare/basse est accordée plus bas que l'accordance normal, précise le nombre de pas chromatiques de différence.
Nrml PU Gain	Permet de régler le niveau d'entree du micro normal.

*1 Ne s'affiche pas si « GC-1 » est sélectionné comme type de micro.

*2 Ce réglage s'affiche si PU TYPE est régèle sur « PIEZO- »

Réglages système pour les pédales et les commutateurs (sysctl)

Permet de désigner individuellement les fonctions qui sont affectées aux pédales [CTL 1], [CTL 2] et à la pédale d'expression. Par défaut, « PATCH SETTING » est seLECTIONné. La fonction la plus ajustée au patch est affectée à chaque pédale. Si vous souhaïte que les pédales fonctionnent de la même manière qu'elle soit le patch sélectionné, Choississez un réglage autres que « PATCH SETTING. »

Parametre Definition

Paramètre déliminé
CTL 1-4 FuncGKSW 1-2 FuncEXPSW Func	Réglages des pédales [CTL 1], [CTL 2] du GP-10, des commutateurs au pied externes (CTL 3, CTL 4), des boutons [S1], [S2] du micro GK et du commutateur de la pedale d'expression.
	PATCH SETTING Choisissez ce réglage si vous souhaïez que la fonction des pédales et des commutateurs change pour chaque patch.
	PATCH UP Permet de passer du nombre de patch actuel à un nombre augmenté de la valeur du réglage Patch Up.
	PATCH DOWN Permet de passer du nombre de patch actuel à un nombre diminué de la valeur du réglage Patch Down.
	PATCH SEL Déplacement vers le patch spécifique par la fonction de selection de patch.Pour des détails sur les autres valeurs, voir « Réglage de pedale et de commutateur pour chaque patch (Ctrl: ) » (p. 11).
	TUNER ON/OFF TUNER ON/OFF
Mode	Permet de régier le comportement de la valeur à chaque utilisation du commutateur
	MOMENTARY L'état normal est Désectifé (valeur minimum). Le commutateur n'est activé (valeur maximum) qu'en cas de pression sur le commutateur au pied.
	TOGGLE Le réglage est activé (valeur maximum) ou désectifé (valeur minimum) avec chaque pression sur le commutateur au pied.
C1-4 Pat. UpC1-4 Pat. DwnGKSW1-2PUUpGKSW1-2Down	Spécifie la distance d'increment/de décrement par rapport au nombre de patch actuel lorsque PATCH UP/DOWN est séLECTIONné et que vous appuyez sur la pedale ou le commutateur.
C1-4 Pat. Sel	Spécifie le nombre de patch auquel vous accédez directement lorsque PATCH SEL est sélectionné et que vous appuyez sur la pedale ou le commutateur.
EXP 1 off FnEXP 1 on FncEXP 2 FuncGKVOL Func	Réglages du volume GK du micro GK, de la pedale d'expression du GP-10 (lorsque le commutateur de la pedale est sur OFF et lorsqu'il est sur ON), et des pédales d'expression externes.
	PATCH SETTING Choisissez ce réglage si vous souhaïez que la fonction des pédales change pour chaque patch.Pour des détails sur les autres valeurs, voir « Réglage de pedale et de commutateur pour chaque patch (Ctrl: ) » (p. 11).
Asgn Hld Sw	Spécifique si l'état de la pedale d'expression et le volume GK seront reflétés (ON) ou non (OFF) par le patch suivant lorsque vous changez de patch.

Exemple de réglage

Dans tous les patches, vous pouvez activer ou désactiver la pédale [CTL]

Effectuez les réglages de paramètre suivants.

Boutons	Paramètre Valeur
[SYSTEM]	SysCTL: CTL 1 Func.	DELAY ON/OFF

Dans tous les patches, utilisez les pédales [CTL 1], [CTL 2] pour augmenter ou diminuier le nombre de patch de dix

Boutons	Paramètre	Valeur
[SYSTEM]	SysCtl: CTL 1 Func	PATCH DOWN
	SysCtl: CTL 2 Func	PATCH UP
	SysCtl: C1 Pat. Down	10
	SysCtl: C2 Pat. Up 10

Réglages audio USB (USBAudio):

Paramètre	Définition
In Lv	Permet de régler le volume du signal audio numérique provenant de la prise USB (ordinateur).
Out Lv	Permet de régler le volume du signal audio numérique envoyé sur la prise USB (ordinateur).
Routing	Permet de spécifique le routage de l'audio USB. Vous pouze enregistrer le son du GP-10 sur votre DAW, dire le son enregistré depuis votre DAW et le surveiller sur le GP-10, ou travailler votre enregistrement avec Re-Guitar/Re-Amp. Pour plus de détails, voir le « Parameter Guide » (PDF).
	Que signifie Re-Guitar/Re-Amp ?
	Avec cette technique, un signal original non traité par une modélisation ou des effets est enregistré sur le DWAS, ce qui vous permet de modifier ultérieurement le son de modélisation ou le son de l'ampi afin de creer le résultat final. Vous avez alsnl toute liberté pour changer le son une fois que vous avez terminé l'enregistrement.

Réglages de sortie MIDI du jeu à la guitare (MID):

Paramètre	Définition
On/Off	Si le réglage est sur « OFF, » les données de jeu à la guitare sont envoyées depuis MIDI OUT.
Mode	MONO | Dans ce mode, un canal par corde est utilisé, soit six canaux au total.
	POLY | Dans ce mode, les messages concernant l'ensemble des six cordes sont transmis sur un seul canal.
Chromatic	Si vous utilisez le String Bend ou une autre technique de ce type pour changer progrèsivement la note avec la guitare ou la basse, vous pouvez configurer le GP-10 de manière à ce que la note des messages MIDI envoyés change par incréements de demi-ton.
Hold Pedal	Séquence la pédale à laquelle la fonction Hold est affectée.
	OFF | La pédale Hold n'est pas affectée.
	CTL 1 | La pédale [CTL 1] est la pédale Hold.
	CTL 2 | La pédale [CTL 2] est la pédale Hold.
Pedal Bend	Séquence si les opérations de la pédale d'expression transmettent les messages de changement de note.
	OFF | Les messages de changement de note ne sont pas transmis.
	DOWN | Les données de déplacement vers le bas sont transmises.
	UP | Les données de déplacement vers le haut sont transmis.
Bend Range	Séquence la plage maximum de changement pour les messages de changement de note.
Data Thin	Si cette option est activée, les données de changement de note sont diminuées pour réduire le volume de données MIDI.
String Ch	Séquence le canal MIDI utilisé pour transmettre des données de jeu à la guitare. Si le mode est régisé sur « MONO, » les données seront transmises à l'aide des six canaux en commencing par le canal que vous spécifie ici.
Dynamics	Permet de régler la sensibilité du changement de volume sonore (velocité). Plus vous augmentez ce réglage, plus il est facile de produit des valeurs de velocité élevées.
Play Feel	Permet de régler la courbe de changement de velocité du son.
	FEEL1-4 | FEEL1 est le mode conférant au son la variation de volume la plus large selon la dynamique de pickering. À mesure que le nombre de réglage augmente, il devient plus facile de produit des volumes sonores élevés même avec un pickering plus faible. Vous pouvez ainsi jouer à un volume homogène, que vous taptotiez sur les cordes ou que vous les pinciez fortement.
	NO DYNA | Dans ce mode, les sons sont joués à volume fixe,quelle que soit la force du picking.
Low Velo Cut	Régliez cette option si le simple contact avec une corde provoque un déclenchement accidentel de la corde. L'augmentation de cette valeur rend le déclenchement des notes plus difficile.

Réglages de l'accordeur (Tuner)

Paramètre	Définition
Pitch Permet	de speçifier le diapason de référence.
Sound	MUTE	Pas d'émission de son pendant l'accordage.
	BYPASS	Pendant l'accordage, le son provenant du connecteur GK IN/de la prise GUITAR IN sera émis sans changement. L'ensemble des modélisations et effets sera désactifé.
	EFFECT	Vous permet d'accorder tout en écoutez le son actuel de l'effect/de la modélisation.
Fonction	ENABLE	Dans l'écran de lecture, appuyer sur les pédales [▼] et [▲] simultanément permet de passer en mode Tuner.
	DISABLE	Dans l'écran de lecture, appuyer sur les pédales [▼] et [▲] simultanément ne permet pas de passer en mode Tuner. Dans l'écran de lecture, appuyer sur le bouton [▶] permet de passer en mode Tuner.

Réglage du contraste de l'écran (Sys:Contrast)

Parametre Definition

Contrast Permet de regler le contraste de I'ecran.

Réglages du verrouillage du panneau (Sys: Knob Lock)

Parametre Definition

Si ce réglage est activé, la sélection du patch à l'ɑlde de la commande [PATCH/VALUE] est déactivée. Ceci empêche le changement du nombre de patch si vous pied touche la commande [PATCH/VALUE] lorsque vous utilisez la pédaLE.

Réglages de la fonction Auto Off (Sys: Auto Off)

Parametre Definition

Le GP-10 peut s'éteindre automatquement. L'appareil s'était automatquement lorsque 10 heures se sont écoulées depuis votre dernière utilisation de l'appareil.

Dans les réglages d'usine, cette fonction est activée (extinction automatique au bout de 10 heures). Si vous souhaïez que l'appareil reste allumé tout le temps, réglez-la sur « OFF. »

Limitation des patches pouvant être sélectionnés dans l'écran de lecture (Sys: Patch Extent)

Parametre Delfinitioh

★ Patch Extent	Si ce réglage est sur « ON, » les patches pouvant être séLECTIONnés dans l'écran de lecture sont limités à la plage que vous spécifie. Vous pouze utiliser ce réglage pour éviditer que des patches indésirables ne soient sélectionnés pendant une performance en direct.
Min
Max	Exemple : Si vous souhaitez sélectionner les numérores de patch 20–35, effectuez les réglages suivants.Patch Extent: ONMin: 20Max: 35

Réglage de la pédale d'expression (Calibration)

La pedale d'expression du GP-10 a ete configuruee pour un reglage optimal en usine. Elle peut toutefois se deregler à la suite d'une utilisation intensive ou dans certains contexts d'utilisation.

Si vous rencontres des problèmes (dysfonctionnement du commutateur ON/OFF de la pedale d'expression ou impossibilité de couper complètement le son de la pedale, par exemple), vous pouvez suivre la procédure ci-après pour régler de nouveau la pedale.

1. Appuyez plusieurs fois sur le bouton [SYSTEM] pour sélectionner « Calibration » L'écran affiche « Set EXP1 to MIN. »
2. Enonceze le talon de la pédale d'expression à fond, puis relâchéz-la et appuyez sur le bouton [WRITE].
   L'ecran affiche « Set EXP1 to MAX. »
3. Enforcez la pointe de la pédale d'expression à fond, puis relâchez-la et appuyez sur le bouton [WRITE].
   Une valeur indiquant la riaideur actuelle (EXP1Sw:Threshold) du commutateur de la pedale d'expression apparait sur I'ecran. Valeur:1-16 (par default:8)
4. Utilisez la commande [VALUE] pour régler la raideur (THRESHOLD) du commutateur de la pédale d'expression.
   Moins la valeur est élevée, plus le commutateur répondra facilement, même lorsque vous appuierez légersement.
5. Ces valeurs ne sont pas initiaisées lorsque vous exécutez le rétablissement des valeurs d'usine.

Rétablissement des réglages d'usine (Factory Reset)

Le rétablissement des paramètres système du GP-10 (Paramètres système) à leurs réglages d'usine par défaut est appelé « Réttablissement des paramètres d'usine. »

1. Appuyez plusieurs fois sur le bouton [SYSTEM] jusqu'à ce que « Factory Reset » apparaisse.
2. Utilisez la commande [VALUE] pour désigner les paramètres qui seront rétablis à leurs réglages d'usine.

Valeur Définition

SYSTEM + PATCH Régliages des paramètres système + réglages des patches utilisé

PATCH Régliages des patches utilisé

1. Appuyez sur le bouton [WRITE].
   L'ecran de confirmation apparait.
   Si vous decide d'annuler, appuyez sur le bouton [EXIT].
2. Si vous souhaitez poursuivre avec le rétablissement des paramètres d'usine, appuyez sur le bouton [WRITE].

Opérations liées aux patches

Pour des détails sur l'enregistrement d'un patch (Write), voir « Sauvegarde d'un patch » (p. 4).

Échange de patches (Exchange)

Voupez échanguer un patch avec un autre, en réarrangeant les patches.

1. Sélectionnéz le patch source de l'échange.
2. Appuyez sur le bouton [WRITE].
3. Appuyez sur les boutons [«] [►] jusqu'à ce que « Exchange » apparaissée sur l'affchage.

Numéro Patch cible de l'échange

1. Utilisez la commande [VALUE] pour selectionner le patch cible de l'échange.
2. Appuyez sur le bouton [WRITE]; les patches seront échangés.

Insertion d'un patch (Insert)

Pour insérer un patch,CHOISSEZ «Insert» à l'etape 3 de la procEDURE d'échange. Example: Si vous insérez le patch 1 au patch 30, le patch 30 et les patches suivants se déplacent vers le haut d'un patch (le patch 30 devient le patch 31).

Lorsque you executez Insert, le dernier patch (patch 99) est supprimé.

Insert to #901 Init Patch

Numéro Patch cible de l'insertion

Initialisation d'un patch (Initialize)

Cette opération initiaise un patch.

1. Sélectionnéz le patch à initiaïser.
2. Appuyez sur le bouton [WRITE].
3. Appuyez sur les boutons [«] [»] jusqu'à ce que « Initilize » apparaisse sur l'affchage.

• Numéro

• Patch à initialement

• Appuyez sur le bouton [WRITE]; le patch sera initiaisé.

AVERTISSEMENT

Pour couper complètement l'alimentation de l'appareil, retirez la fiche de la prise secteur

Meme s'il est hors tension, l'appareil n'est pas complètement coupe de sa source d'alimentation principale. Si vous souhaitez couper complètement l'alimentation de l'appareil, mettez l'appareil hors tension puis retirez la fiche de la prise secteur. Pour raison, la prise secteur à laquelle vous désirs caccorder la fiche du cordon d'alimentation et être a portée et main et facilement accessible

A propos de la fonction Auto Off

Cet apparéil est automatiquement étant lorsqu'une durée prédéterminée s'est écoulée depuis sa dernière utilisation ou la première utilisation de ses boutons ou commandes (fonction d'arrêt

automatique). Si vous ne souhaitez pas que l'appareil s'éteigne automatiquement, désactive la fonction d'arrêt automatique (p. 14).

AVERTISSEMENT

Utilisez exclusivement l'adaptateur secteur spécifique et la tension correcte

Veillez à utiliser uniquement l'adaptateur secteur fourni avec l'appareil. Assurez-vous également que la tension du secteur correspond à la tension d'entrée indiquée sur l'adaptateur secteur. Les autres adaptateurs secteur pouvant utiliser une p difficile ou être concus pour un voltage leur utilisation risque des lors de provoque dommages, des dysfonctionnements ou u électrique.

ATTENTION

Veillez à ne pas vous pincer les doigts

Lorsque you manipulate les pièces amovibles suivantes, voirlez à ne pas vous pincer les doigts ou autre. Un adulte doit toujours être responsable de la manipulation de ces éléments.

Pedale d'expression (p.4)

REMARQUES IMPORTANTES

Emplacement

• Selon le matériel et la température de la surface sur laquelle vous placez l'appareil, il est possible que les pieds en caoutchouc la décolorent ou la déteriorent. Pour éviter cela, vous pouvez dispose un morceau de feuteur ou un chiffon sous les pieds en caoutchouc. Ce faisant, assurez-vous que l'apparil ne risque pas de glisser ou d'être déplace accidentellement.

Entretien

Pour le nettoyage quotidien de l'appareil, utilisez un chiffon doux et sec ou un chiffon légarement imbibé d'eau. Pour retirer les salétés tenaces, utilisez un chiffon impregné de détergent doux et non abrasif. Essuyez ensuite en profondeur l'appareil à l'aide d'un chiffon doux et sec.

Réparations et données

• Avant de donner l'appareil à réparer, voirlez à effectuer une sauvégarde des données qui sont stockées dessus; vous pouvez également noter les informations dont vous avez besoin, si vous préférez. Nous apportons tout notre soin à la protection des données stockées sur votre apparéil lorsque nous procédons aux réparations. Mais dans certains cas, par exemple lorsqu'la section de la mémoire est endommagée physique, la restauration du contenu enregistrer peut s'avérer impossible. Roland décline toute responsabilité quant à la restauration de contenu enregistré perdu.

Précautions supplémentaires

Toutes les données enregistrées sur l'appareil peuvent etre perdues suite a une defaillance de I'appareil, une utilisation incorrecte ou autre. Pour vous proteger contre la perte irrecuperable de données, pensez a effectuer regulierement des sauevagardes des données enregistrées sur I'appareil.
Roland decline toute responsabilité quant à la restauration de contenu stocké qui aurait ete perdu.
- Ne frappez jamais l'écran ou ne lui appliquéz jamais de fortes pressions.
Utilisez unquiement la pedale d'expression specifie (Roland EV-5, FL-500H/L; vendue separement).Le branchement de toute autre pedale d'expression risque de provoquer des dysfonctionnements et/ou d'endommager l'appareil.
Lorsque you utilisez la pedale d'expression, veillez à ne pas vous pincer les doigts entre la partie amovible et le boitier. Dans des lieux ou de jeunes enfants sont presents, veillez à ce qu'un adulte exerce une surveillance et un accompagnement.

ASIO est une marque commerciale et un logiciel de Steinberg Media Technologies GmbH.
- Ce produit contient une plate-forme logicielle intégrée eCROS de eSOL Co., Ltd. eCROS est une marque déposée de eSOL Co., Ltd. au Japon.
Roland, BOSS, COSM, V-Guitar et METAL ZONE sont des marques déposées ou des marques de Roland Corporation aux États-Unis et/ou dans d'autres pays.
- Les noms de produits mentionnés dans ce document sont des marques ou des marques déposées de leurs propriétaires respectifs. Dans le现行 manuel, ces noms sont utilisés car il s'agit de la méthode la plus pratique de déscrire lessons simulés à l'aide de la technologie COSM.

Problème Points à vérifier Solution Page
Absence de son/volume insuffisant	Le bouton [OUTPUT LEVEL] est-il régé au minimum ? Réglez la commande sur le réglage approprié.—
	Le volume du micro est-il au régé à faible niveau ? Augmentez le volume du micro GK à un niveau approprié.—
	Le commutateur de sélection du micro GK est-il régé sur « GUITAR »?	Réglez le commutateur du micro GK sur « MIX. »—
	La pédale d'expression est-elle reliée?	Relâchéz la pédale d'expression.
	Le réglage Patch: Level est-il sur un niveau faisible?	Essayez d'augmenter Patch: Level.
	Le GP-10 et les autres apparciels sont-ils correctement branchés?	Vérifiez les connexions avec les autres périhériques.
	S'il n'y aaucun son par USB, les réglages USBAudio sont-ils corrects?	Réglez les paramètres sur les valeurs appropriées.
Le niveau de volume de l'instrument connecté à la prise AUX IN est trop bas.	Utilisez-vous un cable de connexion compteant une résistance?	Utilisez un cable de connexion sans résistance.
Le volume est inégal d'une corde à l'autre	La sensibilité du micro GK est-elle correctement réglée?	Effectuez le réglage.
	Le micro GK est-il correctement fixé?	Consultez le manuel de votre micro GK et fixez le micro GK correctement. Sur le site Web de Roland, la page « GK-3 Installation Tips » comporte une description et des photos de la procédure de fixation d'un micro GK. N'oubliez pas de consulter cette page. http://www.roland.com/GK/
Lorsque vous utilisez les effets de pédale ou du GP-10 ou la pédale d'expression, le résultat varie pour chaque patch	L'effect produit à l'aide de la pédale d'expression est différent pour chaque son (patch).	Vérifiez l'effect de chaque patch au prétable.
Un phénomène d'oscillation se produit.	Dans les réglages d'effet, une valeur de gain ou un paramètre de volume sont-ils définis sur un réglage trop élevé?	Diminuez la valeur.
Échec de l'échange de patches	Voyez-vous apparaître autre chose que l'écran de lecture sur l'afficheur?	Sur le GP-10, vous ne pouvez pas changer de patches lorsqu'un écran autre que l'écran de lecture est affchéé. Appuyez sur le bouton [EXIT] une ou plusieurs fois pour revenir à l'écran de lecture.
La commande [PATCH/VALUE] ne fonctionne pas.	Le réglage Sys: Knob Lock est-il activé ? S'il est activé, la selection de patch à l'aide de la commande [PATCH/VALUE] est désactivée.	Déactivé Sys: Knob Lock.
Impossible de passer en mode Tuner	La fonction Tuner est-elle désactivée ? Si elle est désactivée, appuyer simultanément sur les pédales [I] et [H] ne permet pas de passer en mode Tuner.	Activé la fonction Tuner.
Impossible d'utiliser un contrôleur (pédale ou bouton) pour faire varier un paramètre.	Utilisez-vous la pédale interne comme paramètre source de l'afactation?	Si vous spécifiez « INT PDL » ou « WAVE PDL » comme paramètre source de l'afactation, le paramètre d'effet cible que vous avez affecté varieira automatiquement. Si vous souhaitez utiliser un contrôleur pour faire varier un paramètre, désactiver temporairement le paramètre de commutateur pour cette affectation afin d'arrêter la pédale interne.

Listedes messages d'erreur

Message Explication Action
MEMORY DAMAGEDI l'est possible que le contenu de la mémoire ait été endommagé.	Veuillez exécuter un rétablissement des paramètres d'usine.Si cela ne résout pas le problème,contactez votre revendeur ou un centre de service Roland local.
MIDI Buffer Full!	Une quantité inhabituelles importance de données MIDI a été reçue et n'a pas pu être traitée.	Réduisez la quantité de messages MIDI transmis.
System Error!	Un problème s'est produit sur le système.	Contactez votre revendeur ou un centre de service Roland local.

Principales caractéristiques

BOSS GP-10:Guitar Processor

Allimentation	Adaptateur secteur
	350 mA
Consummation
Dimensions	251 (L) x 207 (P) x 71 (H) mm	Hauteur maximale:251 (L) x 207 (P) x 93 (H) mm
Poids	1,9 kg (adaptateur secteur non compris)
Accessoires	Modèle avec micro GK Inclus	Modèle pour micro GK vendu séparéement
	Adaptateur secteurMode d'emploiDéplant « CONSIGNES DE SÉCURITÉ »Micro hexaphonique (Roland GK-3)Câble GK (3 m)	Adaptateur secteurMode d'emploiDéplant « CONSIGNES DE SÉCURITÉ »
Options(vendues séparation)	Micro hexaphonique : Roland GK 3Câble GK : Roland GKC-5 (5 m), GKC-10 (10 m)Câble parallele GK (micro GK ← → connecteur GK x 2) : Roland GKP-2Sellecteur d'unité : Roland US 20Commutateur au pied : FS-5UCommutateur au pied double : FS-6Pédale d'expression : Roland EV 5, FV-500L/500H

• En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable.

Ce symbole indique que dans les pays de l'Union europeenne, ce produit doit être collecté séparément des ordures menagères selon les directives en vigueur dans chacun de ces pays. Les produits portant ce symbole ne doivent pas été mis au rebut avec les ordures menagères.

25 Rue Jules Hermann,

Chaudron-BP79 97491

Ste Clotilde Cedex
BELINIONICLAND

REIONISLANDTEL(063)218.0

TEL:[phone]

SOUTH AFRICA

Paul Bothner(PTY)Ltd.
