MODE D'EMPLOI GP10S BOSS

DeutschEnglish Français Italiano Español Português Nederlands Avant d’utiliser l’appareil, veuillez lire attentivement les sections intitulées «CONSIGNES DE SÉCURITÉ» et «REMARQUES IMPORTANTES» (dépliant «Lisez-moi » et Mode d’emploi p. 15). Ces sections fournissent des informations importantes relatives au bon fonctionnement de l’appareil. En outre, pour être sûr d’avoir bien intégré chacune des fonctionnalités fournies par votre appareil, lisez le mode d’emploi dans son intégralité. Conservez ensuite ce manuel à portée de main pour toute référence ultérieure. Copyright © 2014 BOSS CORPORATION Tous droits réservés. La reproduction intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l’autorisation écrite de BOSS CORPORATION. Mode d’emploi (le présent document) Veuillez lire ce document en premier. Il contient les informations de base que vous devez connaître pour utiliser le GP-10. Manuel au format PDF (à télécharger sur Internet)

• Parameter Guide (en anglais) Ce guide décrit les paramètres et les ux de signaux audio du GP-10.

• Sound List (en anglais) Liste des sons intégrés dans le GP-10.

• MIDI Implementation (en anglais) Informations détaillées sur les messages MIDI. Pour obtenir le manuel PDF

1. Saisissez l’URL suivante sur votre ordinateur:

http: //www.roland.com/manuals/

2. Choisissez «GP-10» comme nom de produit.

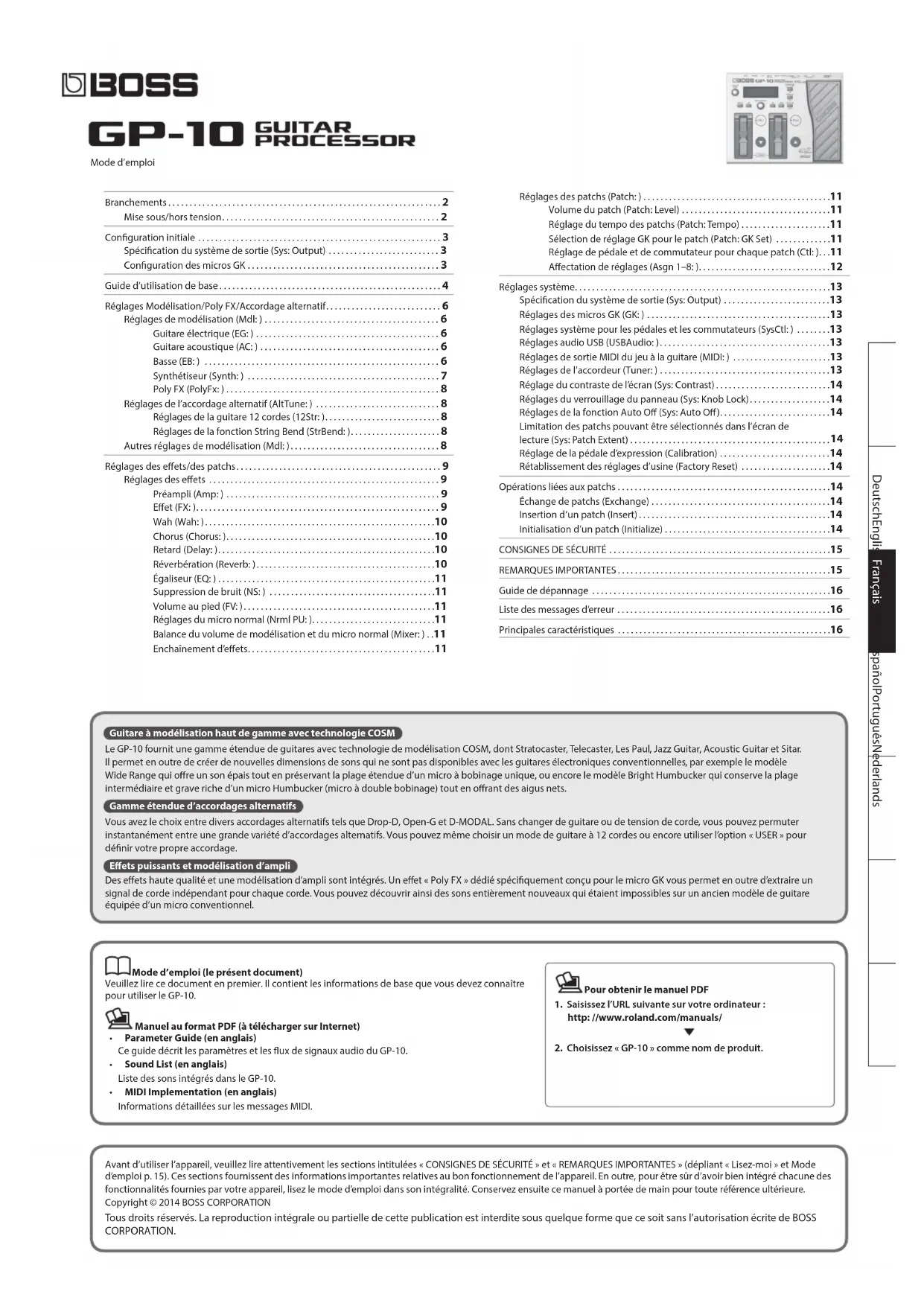

Mode d’emploi Branchements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Mise sous/hors tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Conguration initiale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Spécication du système de sortie (Sys: Output) . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Conguration des micros GK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Guide d’utilisation de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Réglages Modélisation/Poly FX/Accordage alternatif . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Réglages de modélisation (Mdl: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Guitare électrique (EG: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Guitare acoustique (AC: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Basse (EB: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Synthétiseur (Synth: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Poly FX (PolyFx: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Réglages de l’accordage alternatif (AltTune: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Réglages de la guitare 12 cordes (12Str: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Réglages de la fonction String Bend (StrBend: ) . . . . . . . . . . . . . . . . . . . . . 8 Autres réglages de modélisation (Mdl: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Réglages des eets/des patchs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Réglages des eets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Préampli (Amp: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Eet (FX: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Wah (Wah: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Chorus (Chorus: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Retard (Delay: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Réverbération (Reverb: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Égaliseur (EQ: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Suppression de bruit (NS: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Volume au pied (FV: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Réglages du micro normal (Nrml PU: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Balance du volume de modélisation et du micro normal (Mixer: ) . .11 Enchaînement d’eets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Réglages des patchs (Patch: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Volume du patch (Patch: Level) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Réglage du tempo des patchs (Patch: Tempo) . . . . . . . . . . . . . . . . . . . . .11 Sélection de réglage GK pour le patch (Patch: GK Set) . . . . . . . . . . . . .11 Réglage de pédale et de commutateur pour chaque patch (Ctl: ) . . .11 Aectation de réglages (Asgn 1–8: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Réglages système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Spécication du système de sortie (Sys: Output) . . . . . . . . . . . . . . . . . . . . . . . . .13 Réglages des micros GK (GK: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Réglages système pour les pédales et les commutateurs (SysCtl: ) . . . . . . . .13 Réglages audio USB (USBAudio: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Réglages de sortie MIDI du jeu à la guitare (MIDI: ) . . . . . . . . . . . . . . . . . . . . . . .13 Réglages de l’accordeur (Tuner: ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Réglage du contraste de l’écran (Sys: Contrast) . . . . . . . . . . . . . . . . . . . . . . . . . . .14 Réglages du verrouillage du panneau (Sys: Knob Lock) . . . . . . . . . . . . . . . . . . .14 Réglages de la fonction Auto O (Sys: Auto O) . . . . . . . . . . . . . . . . . . . . . . . . . .14 Limitation des patchs pouvant être sélectionnés dans l’écran de lecture (Sys: Patch Extent) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

• Réglage de la pédale d’expression (Calibration) p. 14
• Rétablissement des réglages d’usine (Factory Reset) p. 14
• Opérations liées aux patchs p. 14
• Échange de patchs (Exchange) p. 14
• Insertion d’un patch (Insert) p. 14
• Initialisation d’un patch (Initialize) p. 14
• CONSIGNES DE SÉCURITÉ p. 15
• REMARQUES IMPORTANTES p. 15
• Guide de dépannage p. 16
• Liste des messages d’erreur p. 16
• Principales caractéristiques Guitare à modélisation haut de gamme avec technologie COSM Le GP-10 fournit une gamme étendue de guitares avec technologie de modélisation COSM, dont Stratocaster, Telecaster, Les Paul, Jazz Guitar, Acoustic Guitar et Sitar. Il permet en outre de créer de nouvelles dimensions de sons qui ne sont pas disponibles avec les guitares électroniques conventionnelles, par exemple le modèle Wide Range qui ore un son épais tout en préservant la plage étendue d’un micro à bobinage unique, ou encore le modèle Bright Humbucker qui conserve la plage intermédiaire et grave riche d’un micro Humbucker (micro à double bobinage) tout en orant des aigus nets. Gamme étendue d’accordages alternatifs Vous avez le choix entre divers accordages alternatifs tels que Drop-D, Open-G et D-MODAL. Sans changer de guitare ou de tension de corde, vous pouvez permuter instantanément entre une grande variété d’accordages alternatifs. Vous pouvez même choisir un mode de guitare à 12 cordes ou encore utiliser l’option «USER» pour dénir votre propre accordage. Eets puissants et modélisation d’ampli Des eets haute qualité et une modélisation d’ampli sont intégrés. Un eet «Poly FX» dédié spéciquement conçu pour le micro GK vous permet en outre d’extraire un signal de corde indépendant pour chaque corde. Vous pouvez découvrir ainsi des sons entièrement nouveaux qui étaient impossibles sur un ancien modèle de guitare équipée d’un micro conventionnel.2 Prise EXP 2/CTL 3, 4 (connexion à des pédales externes) Branchements Prises OUTPUT Connectez ces prises à votre ampli guitare ou à l’amplicateur de puissance (LINE). p. 16

• Si vous utilisez un système monaural, utilisez uniquement la prise L/MONO. Port USB ( ) Le branchement du port sur l’ordinateur se fait à l’aide d’un câble USB 2.0 disponible dans le commerce. Ce dernier peut être utilisé pour transférer des données USB MIDI et USB audio. Vous devez installer le pilote USB avant de brancher le GP-10 sur votre ordinateur. Téléchargez le pilote USB et le logiciel dédié du GP-10 depuis le site Web de Roland. Pour plus de détails, reportez-vous au chier Readme.htm fourni avec le téléchargement. http: //www.roland.com/support/ Prise AUX IN Utilisez un câble mini-plug stéréo pour raccorder votre lecteur audio à cette prise.

• Pour régler le niveau d’entrée de la prise AUX IN, réglez le volume du périphérique connecté (lecteur audio, etc.). Prise PHONES Connectez ici un casque (vendu séparément).

• Lorsque vous connectez une che stéréo mini à cette prise, le simulateur d’ampli guitare interne est automatiquement activé an que vous puissiez proter d’un son de guitare puissant avec votre casque. Dans ce cas, le son provenant des prises OUTPUT aura le même eet.

• Pour éviter tout dysfonctionnement et toute panne de l’appareil, baissez toujours le volume au minimum et mettez tous les appareils hors tension avant tout branchement. Prise DC IN Connectez l’adaptateur secteur fourni à cette prise.

• Utilisez exclusivement l’adaptateur secteur fourni. L’utilisation d’un autre adaptateur peut provoquer une surchaue et un dysfonctionnement. Mise sous/hors tension Permet de mettre l’appareil sous tension/hors tension.

• Après avoir eectué les connexions correctement, mettez l’équipement sous tension dans l’ordre suivant: d’abord le GP-10 et ensuite le système connecté. Le non-respect de l’ordre de mise sous tension correct peut entraîner des dysfonctionnements ou des dommages. Lors de la mise hors tension, éteignez d’abord le système connecté, et ensuite le GP-10.

• Cet appareil est équipé d’un circuit de protection. Il faut un bref intervalle (quelques secondes) après la mise sous tension de l’appareil pour qu’il fonctionne normalement.

• Avant de mettre l’appareil sous/hors tension, assurez-vous toujours d’abaisser le volume. Même lorsque le volume est abaissé, vous pouvez entendre un son lors de la mise sous/hors tension de l’appareil. Toutefois, ceci est normal et n’indique pas un dysfonctionnement. Fonction d’arrêt automatique (Auto O) Cet appareil est automatiquement éteint lorsqu’une durée prédéterminée s’est écoulée depuis sa dernière utilisation ou depuis la dernière utilisation de ses boutons ou commandes (fonction Auto O). Si vous ne souhaitez pas que l’appareil s’éteigne automatiquement, désactivez la fonction d’arrêt automatique (p. 14).

• Tous les réglages que vous êtes en train de modier seront perdus en cas de mise hors tension de l’appareil. Si vous souhaitez conserver certains réglages, vous devez les enregistrer au préalable.

• Pour rallumer l’appareil, mettez-le à nouveau sous tension. Si vous connectez une pédale d’expression (vendue séparément : Roland EV-5, FL-500H/L) ou commutateur au pied (vendu séparément : FS-5U, FS-6) à la prise EXP 2/CTL 3, 4, vous pouvez utiliser une pédale pour contrôler le volume ou activer/désactiver les eets. Pour plus d’informations sur les réglages, reportez-vous au «Réglage de pédale et de commutateur pour chaque patch (Ctl: )» (p. 11), «Réglages système pour les pédales et les commutateurs (SysCtl: )» (p. 13). Commutateur POLARITY Branchement d’un FS-5U Branchement de deux FS-5U Branchement d’un FS-6 Branchement d’une pédale EV-5 Câble: Jack stéréo 6,35 mm Jack 6,35 mm x 2 Commutateur MODE/POLARITY Câble: Jack 6,35 mm Jack 6,35 mm Ctl 3 Ctl 4 Ctl 3 Ctl 4 Ctl 3Exp 2 Utilisez uniquement un câble GK dédié (fourni avec les appareils Roland compatibles GK et les câbles GK en option). pour brancher la guitare compatible GK. L’utilisation d’un autre câble peut entraîner des dommages ou un dysfonctionnement. Pour éviter toute coupure d’alimentation inopinée de votre appareil (par un débranchement accidentel de la che), ainsi que toute traction sur la prise DCIN, amarrez le cordon d’alimentation au crochet prévu à cet eet (voir illustration). Emplacement de sécurité (N) http: //www.kensington. com/ Prise GUITAR IN Utilisez ce contrôle si vous connectez directement une guitare conventionnelle.

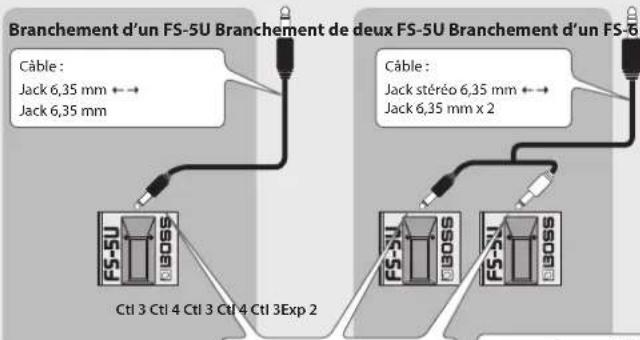

• Si vous utilisez un jack 6,35 mm pour eectuer les connexions, les fonctions de modélisation et d’accordage alternatif ne seront pas opérationnelles. Seules les fonctions d’eets seront opérationnelles. Prise GUITAR OUT Les signaux de micro normaux de la guitare sont envoyés.

• Utilisez uniquement la pédale d’expression spéciée (Roland EV-5, FL-500H/L ; vendue séparément). Le branchement de toute autre pédale d’expression risque de provoquer des dysfonctionnements et/ou d’endommager l’appareil. Connecteur GK IN Branchez sur ce connecteur une guitare équipée d’un micro GK (Roland GK-3/GK-2A) ou une guitare compatible GK, par exemple le modèle Roland V-Guitar GC-1. Câble: Jack stéréo 6,35 mm

Jack stéréo 6,35 mm3 DeutschEnglish Français Italiano Español Português Nederlands Conguration initiale Avant d’utiliser le GP-10 pour la première fois, vous devez eectuer les réglages initiaux suivants.Procédure de base pour la conguration initiale1. Appuyez sur le bouton [SYSTEM].

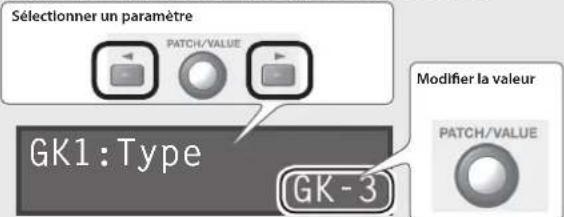

2. Utilisez les boutons [K] [J] pour sélectionner le paramètre souhaité.

Utilisez ensuite la commande [VALUE] pour modier la valeur. GK1:Type GK-3 Sélectionner un paramètreModier la valeur3. Appuyez sur le bouton [EXIT] pour revenir à l’écran de lecture. MÉMO Vous pouvez utiliser les commandes de bouton suivantes pour accéder directement aux symboles +/, dans ce document (p. 13–).BoutonsAccéder directement à la destinationBoutonsAccéder directement à la destination[SYSTEM] Symbole + suivant [J] + [K] Symbole , + suivant [EXIT] + [SYSTEM] Symbole + précédent [K] + [J] Symbole , + précédent

• [J] + [K] signie que vous devez eectuer une pression prolongée sur [J] et appuyer sur [K]. Spécication du système de sortie (Sys: Output) Choisissez «Sys: Output» et spéciez l’appareil (ampli) qui est branché sur les prises OUTPUT. Sys:Output LINE/PHONES
• Si vous avez branché un casque, ce sera automatiquement la prise «LINE/PHONES,» quel que soit le réglage de sortie.Valeur ExplicationLINE/PHONESIl s’agit du réglage approprié lorsque vous utilisez un casque, ou lorsque le GP-10 est connecté à un ampli de clavier, une console de mixage ou un enregistreur numérique.JC-120Choisissez ce réglage si le GP-10 est connecté à l’entrée guitare d’un ampli guitare Roland JC-120.SMALL AMP Choisissez ce réglage si le GP-10 est connecté à un petit ampli guitare.COMBO AMPChoisissez ce réglage si le GP-10 est connecté à l’entrée guitare d’un ampli guitare de type combo (à savoir un ampli incluant l’ampli et le haut-parleur dans une seule unité) autre que le JC-120. Selon l’ampli guitare que vous utilisez, il est possible que l’application du réglage «JC-120» produise de meilleurs résultats.STACK AMPChoisissez ce réglage si le GP-10 est connecté à l’entrée guitare d’un ampli guitare de type stack (à savoir un ampli où l’ampli et le haut-parleur sont deux unités diérentes).JC-120 RETURN Choisissez ce réglage si le GP-10 est connecté à la prise RETURN du JC-120.COMBO RETURNChoisissez ce réglage si le GP-10 est connecté à la prise RETURN d’un ampli guitare de type combo.STACK RETURNChoisissez ce réglage si le GP-10 est connecté à la prise RETURN d’un ampli guitare de type amp. Vous devriez également choisir le réglage «STACK RETURN» si vous utilisez le GP-10 avec un amplicateur de puissance pour guitare et un caisson de haut-parleur. Conguration des micros GK Les réglages GK sont extrêmement importants pour jouer sur le GP-10 avec le meilleur son possible. Vous devez veiller à paramétrer ces réglages correctement.MÉMO : Réglages GKVous pouvez enregistrer trois ensembles diérents de réglages GK (GK Setting: 1–3). Si vous basculez entre trois guitares diérentes à utiliser avec le GP-10, vous pouvez eectuer des réglages GK séparés pour chaque guitare. Si vous n’utilisez qu’une seule guitare avec le GP-10, choisissez «1» (réglage par défaut).Spécication du type de microChoisissez «GK1: Type» et spéciez le type de micro installé sur votre guitare. GK1:Type GK-3 Valeur Explication Valeur ExplicationGK-3 Roland GK-3 PIEZO FMicro piézoélectrique Fishman GK-2A Roland GK-2A PIEZO G Graph Tech GC-1 Roland V-Guitar GC-1 PIEZO L L.R. Baggs PIEZO Micro piézoélectrique (réponse linéaire) PIEZO R RMC
• Un micro piézoélectrique est un type de micro monté sur le chevalet de la guitare et utilisant un élément piézoélectrique pour détecter les vibrations des cordes.* Choisissez «GK-2A» si vous utilisez une guitare disponible dans le commerce équipée d’un micro GK.Spécication du diapason de votre guitareChoisissez «Scale» et spéciez le diapason de votre guitare (la distance entre le chevalet et le sillet de tête). GK1:Scale

Choisissez «ST» pour un type Stratocaster standard ou «LP» pour un type Les Paul. Sinon, choisissez la valeur la plus proche dans la plage 500–660 mm.* Ce paramètre ne s’ache pas si vous sélectionnez «GC-1» comme type de micro.Spécication de la distance depuis le chevaletChoisissez «Distance 1»–«Distance 6» et spéciez la distance (mm) depuis le centre du micro jusqu’au sillet de chevalet. GK1:Distance 1 20.0mm

• Si le type de micro est réglé sur l’un des micros de type piézoélectrique, ce réglage n’est pas nécessaire. Ce paramètre ne s’ache pas si vous sélectionnez «GC-1» comme type de micro.Réglage de la sensibilité du microQu’est-ce que la sensibilité du micro?Si la distance entre chaque corde et le micro GK est diérente, le volume sera également diérent. Le réglage de la sensibilité du micro vous permet de compenser cette diérence de volume.Micro GK “1. Choisissez «Sens» et réglez la sensibilité de la 6ème corde. GK1:Sens 6 [■■■■■■■■] 50 Pincez la 6ème corde avec la force maximale que vous pensez utiliser en jouant et servez-vous de la commande [VALUE] pour régler la sensibilité aussi haut que possible en évitant toutefois que le vumètre n’atteigne le niveau maximum.* Si le vumètre atteint le niveau maximum, le niveau est trop élevé. Diminuez la sensibilité.* Selon la guitare utilisée, il peut arriver que le vumètre atteigne le niveau maximum alors que la sensibilité a un réglage minimum Dans ce cas, augmentez la distance séparant le micro hexaphonique et la corde de manière à ce qu’elle soit supérieure à la valeur recommandée.2. Réglez ensuite la sensibilité des cordes 5 à 1 de la même manière.3. Vériez la balance de volume des six cordes.Pincez les cordes 6–1 avec une force normale. Si une des cordes a un volume nettement plus élevé que les autres, diminuez la sensibilité de cette corde pour éviter toute disparité de volume entre les cordes.La conguration initiale est terminée. Vous pouvez maintenant jouer sur le GP-10.GK:Setting Vériez les points suivants avant d’utiliser le GP-10Le micro GK est-il correctement installé?
• Après avoir lu les instruction du mode d’emploi du micro GK, vériez une nouvelle fois l’installation.
• Sur le site Web de Roland, la page «How to install the GK pickup» comporte une description et des photos de la procédure de xation d’un micro GK, N’oubliez pas de consulter cette page.http: //www.roland.com/GK/Vous devez régler le commutateur de sélection du micro GK sur la position «MIX» !Si le commutateur est réglé sur une position autre que MIX, l’appareil ne fonctionnera pas correctement (il n’y aura pas de son).Utilisateurs de Roland GK-3 Utilisateurs de Roland V-Guitar GC-1Vous devez régler ce commutateur sur la position centrale (MIX) !4 Guide d’utilisation de base Réglage du volume Cette molette permet de régler le volume. Sélection d’un patch Les réglages de modélisation de la guitare, d’accordage alternatif et d’eets peuvent être rappelés sous la forme de 99 «patchs » diérents (sons).

1. Utilisez les pédales [I] [H] ou la commande [PATCH] pour

sélectionner un patch. Dual Sync Numéro de patchNom du patch Passage d’un écran à l’autre Vous pouvez utiliser les boutons [K] [J] pour passer d’un écran à l’autre sur l’acheur. Sauvegarde d’un patch Si vous sélectionnez un patch diérent ou que vous éteignez l’appareil après avoir modié des réglages, les réglages modiés seront perdus. Si vous souhaitez conserver les données, vous devez les enregistrer.

1. Appuyez sur le bouton [WRITE].

Patch cible d’enregistrement Numéro Write to #01 Dual Sync 2. Utilisez la commande [PATCH/VALUE] pour sélectionner la destination d’enregistrement.Si vous décidez d’annuler, appuyez sur le bouton [EXIT]. Appuyez sur le bouton [WRITE].4. Modiez le nom.Vous pouvez attribuer des noms aux patchs en utilisant jusqu’à 12 caractères.Patch:Name Edit Dual Sync Utilisez les boutons [K] [J] pour déplacer le curseur jusqu’au caractère à modier, puis tournez la commande [VALUE] pour modier le caractère.Vous pouvez également utiliser les boutons suivants.Bouton FonctionINS (MODELING) Insère un espace à l’emplacement du curseur.DEL (EFFECTS) Supprime le caractère qui se trouve à la position du curseur et déplace vers la gauche tous les caractères qui se trouvent après.CAPS (SYSTEM) Permet de basculer alternativement la lettre qui se trouve à la position du curseur entre majuscules et minuscules.5. Appuyez deux fois sur le bouton [WRITE] pour enregistrer. Contrôle du volume/de l’eet (pédale d’expression) En appuyant fortement sur la pointe de la pédale, vous pouvez activer/désactiver l’eet associé à la pédale (le témoin PEDAL SW s’allume/s’éteint).L’eet associé à la pédale est désactivé : • La pédale contrôle le volume (par défaut).L’eet associé à la pédale est activé :

• la pédale contrôle l’eet (par exemple un eet Wah) que vous sélectionnez à l’aide de la commande [PEDAL FX].* Vous avez toute liberté pour aecter les pédales à d’autres fonctions si vous le souhaitez. &«Réglage de pédale et de commutateur pour chaque patch (Ctl: )» (p. 11), «Réglages système pour les pédales et les commutateurs (SysCtl: )» (p. 13) Utilisation des pédales de contrôle (pédales [CTL 1], [CTL 2]) Par défaut, les pédales [CTL 1] et [CTL 2] permettent de contrôler la fonction qui est attribuée par chaque patch.* Vous avez toute liberté pour aecter les pédales à d’autres fonctions si vous le souhaitez. &«Réglage de pédale et de commutateur pour chaque patch (Ctl: )» (p. 11), «Réglages système pour les pédales et les commutateurs (SysCtl: )» (p. 13)Contrôleurs du micro GKVous pouvez également utiliser les boutons [S1] (DOWN) /[S2] (UP) et la molette de volume du micro GK pour contrôler les paramètres. Accordage de la guitare (mode Tuner) Appuyez sur les pédales [I] [H] simultanément pour passer en mode Tuner.
• Pour obtenir les accordages alternatifs, tels que décrits sur le contrôle d’accordage, accordez votre guitare sur l’accordage standard correct (E A D G B E, à savoir Mi La Ré Sol Si Mi).* Si vous souhaitez accorder GUITAR IN (l’entrée guitare normale), débranchez la connexion GK IN.

1. Appuyez sur les pédales [I] [H] simultanément.

• Vous pouvez également passer au mode Tuner en appuyant sur le bouton [J] dans l’écran de lecture.2. Jouez une note sur la corde à vide que vous souhaitez accorder.Le nom de la note la plus proche du hauteur de note de la corde jouée s’ache. . . . . . E>>>>>>>>█<<<<<<<3. Accordez votre instrument de manière à ce que l’indicateur central sur l’écran soit allumé.Réglage de la hauteur de note standardEn mode Tuner, vous pouvez appuyer sur le bouton [J] pour modier la hauteur de note standard de l’accordeur. Note 435–445 Hz (par défaut : 440 Hz) * Lorsque vous utilisez la pédale d’expression, veillez à ne pas vous pincer les doigts entre la partie amovible et le boîtier. Dans des lieux où de jeunes enfants sont présents, veillez à ce qu’un adulte exerce une surveillance et un accompagnement. Dual Sync . . . . . E>>>>>>>>█<<<<<<<Tuner:Pitch A=440HzPatch:Level 100Écran de lecture (sélection de patch)Sélectionnez un patch.&«Sélection d’un patch» (p. 4)Écran du mode TunerAccordez votre guitare.&«Accordage de la guitare (mode Tuner)» (p. 4)Écran de réglage de la note standardVous pouvez modier ici la note standard de l’accordeur.Écran du niveau de patchPermet de régler le volume du patch.&«Volume du patch (Patch: Level)» (p. 11)* Les explications fournies dans le présent manuel comprennent des illustrations des messages qui s’achent normalement à l’écran. Notez toutefois que votre appareil peut intégrer une version plus récente ou améliorée du système (comme par exemple de nouveaux sons). Dans ce cas, les messages achés sur l’écran ne correspondent pas toujours aux illustrations de ce mode d’emploi.Guide d’utilisation de base

DeutschEnglish Français Italiano Español Português Nederlands Procédure de base pour la modication des réglages Modier les réglages du GP-10 est une procédure simple et cohérente. Avant de continuer, prenez le temps de vous familiariser avec les procédures de modication de base.

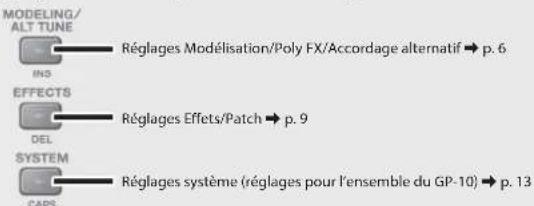

1. Appuyez sur le bouton pour sélectionner le type d’élément à modier.

Réglages Modélisation/Poly FX/Accordage alternatif&p. 6 Réglages Eets/Patch&p. 9 Réglages système (réglages pour l’ensemble du GP-10)&p. 13

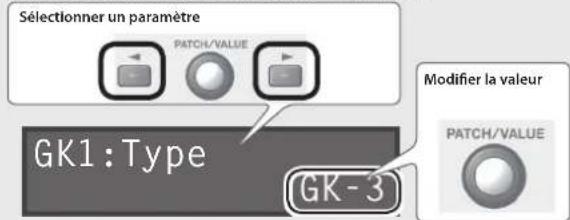

2. Utilisez les boutons [K] [J] pour sélectionner le paramètre souhaité. Utilisez

ensuite la commande [VALUE] pour modier la valeur. GK1:Type GK-3 Sélectionner un paramètre Modier la valeur Vous pouvez utiliser les commandes de bouton suivantes pour accéder directement aux symboles +/, dans ce document (p. 6–). Boutons Accéder directement à la destination Boutons Accéder directement à la destination [MODELING/ALT TUNE], [EFFECTS] ou [SYSTEM] Symbole + suivant [J] + [K] Symbole , + suivant [EXIT] + boutons au- dessus Symbole + précédent [K] + [J] Symbole , + précédent

• [J] + [K] signie que vous devez eectuer une pression prolongée sur [J] et appuyer sur [K].

3. Appuyez sur le bouton [EXIT] pour revenir à l’écran de lecture.

Appuyez sur le bouton [MODELING/ALT TUNE] et modiez les paramètres. &«Réglages de modélisation (Mdl: )» (p. 6) Sélection d’une guitare électrique Paramètre Valeur Mdl: On/O ON Mdl: Type E. GTR (guitare électrique) EG: Type &Reportez-vous à la section «Guitare électrique (EG: )» (p. 6) EG: PU Select Permet de sélectionner la position du micro. Sélection d’une guitare acoustique Paramètre Valeur Mdl: On/O ON Mdl: Type ACOUSTIC (acoustique) AC: Type &Reportez-vous à la section «Guitare acoustique (AC: )» (p. 6) Sélection d’une basse Paramètre Valeur Mdl: On/O ON Mdl: Type E. BASS (basse) EB: Type &Reportez-vous à la section «Basse (EB: )» (p. 6) Sélection d’un synthé guitare Paramètre Valeur Mdl: On/O ON Mdl: Type SYNTH (synthé guitare) Synth: Type &Reportez-vous à la section «Synthétiseur (Synth: )» (p. 7) Sélection d’un Poly FX Les Poly FX sont des eets conçus spécialement pour le micro GK, avec extraction individuelle du signal de chaque corde. Paramètre Valeur Mdl: On/O ON Mdl: Type POLY FX PolyFx: Type &Reportez-vous à la section «Poly FX (PolyFx: )» (p. 8) Appuyez sur le bouton [EFFECTS] et modiez les paramètres. &«Réglages des eets» (p. 9) Amp Paramètre Dénition Amp: On/O Permet d’activer/de désactiver l’ampli Amp: Type Type d’ampli Eet (saturation, etc.) Paramètre Dénition FX: On/O Permet d’activer/de désactiver l’eet FX: Type Type d’eet Wah Paramètre Dénition Wah: On/O Permet d’activer/de désactiver l’eet Wah Wah: Type Type d’eet Wah Chorus Paramètre Dénition Chorus: On/O Permet d’activer/de désactiver l’eet Chorus Chorus: Mode Type d’eet Chorus Delay Paramètre Dénition Delay: On/O Permet d’activer/de désactiver l’eet Delay Delay: Type Type d’eet Delay Réverbération Paramètre Dénition Reverb: On/O Permet d’activer/de désactiver la réverbération Reverb: Type Type de réverbération Égaliseur Paramètre Dénition EQ: On/O Permet d’activer/de désactiver l’égaliseur Suppression de bruit Paramètre Dénition NS: On/O Permet d’activer/de désactiver la suppression de bruit Appuyez sur le bouton [MODELING/ALT TUNE] et modiez les paramètres. &«Réglages de l’accordage alternatif (AltTune: )» (p. 8)

• Si le type de modélisation est «SYNTH» ou «POLY FX,» la fonction d’accordage alternatif ou de guitare 12 cordes ne peut pas être utilisée. Sélection d’un accordage alternatif Paramètre Dénition AltTune: On/O Permet d’activer/de désactiver la fonction d’accordage alternatif. AltTune: Type OPEN D, E, G, A Accordage produisant un accord majeur lorsque vous jouez les cordes à vide.

DROP-D est un accordage dans lequel seule la 6ème corde est baissée à D (ré). Les autres accordages correspondent aux variations qui sont transposées plus bas parallèlement à DROP-D. D-MODAL Cet accordage baisse la 6ème, la 2ème et la 1ère corde d’une note pour créer une ambiance de musique du monde. NASHVL Les 6ème, 5ème, 4ème et 3ème cordes sont accordées une octave plus haut comme les cordes secondaires d’une guitare 12 cordes. -12–+12 STEP Chaque corde est accordée un demi-ton plus haut/plus bas. USER Accordage réalisé par l’utilisateur, où chaque corde peut être spéciée individuellement. Sélection d’une guitare 12 cordes Paramètre Dénition 12Str: On/O Activez cette option si vous recherchez le son d’une guitare 12 cordes. Elle transforme le son d’une guitare 6 cordes en son de guitare 12 cordes équipée d’un jeu supplémentaire de cordes. Exemple : Application d’un accordage de G (sol) à vide à un Telecaster (micro arrière) Paramètre Valeur Mdl: On/O ON Mdl: Type E. GTR EG: Type TE EG: PU Select REAR AltTune: On/O ON AltTune: Type OPEN G Exemple : Transformation d’une guitare acoustique en guitare 12 cordes Paramètre Valeur Mdl: On/O ON Mdl: Type ACOUSTIC AC: Type MA28 AltTune: On/O OFF 12Str: On/O ON Sélection d’une guitare à modélisation Sélection d’un accordage alternatif Application d’eets6 Réglages de modélisation (Mdl: ) Appuyez sur le bouton [MODELING/ALT TUNE] pour apporter une modication.

• Les paramètres achés dépendent du type de modélisation que vous avez sélectionné. MÉMO Pour plus de détails sur les symboles +/,, reportez-vous à la section «Procédure de base pour la modication des réglages» (p. 5). Paramètre Dénition On/O Permet d’activer/de désactiver la modélisation (mise en sourdine). Type Type de modélisation E. GTR Guitare électrique ACOUSTIC Guitare acoustique E. BASS Basse SYNTH Synthé guitare POLY FX Eet poly Guitare électrique (EG: ) Paramètre Dénition Type Type de guitare électrique CLA ST Modélisation d’une Fender Stratocaster, une guitare équipée de trois micros traditionnels à simple bobinage. MOD ST Modélisation d’une guitare équipée de trois micros EMG actifs à simple bobinage.

Modélisation d’une Fender Telecaster, une guitare dotée de deux micros à simple bobinage souvent utilisée pour la musique blues et country.

Modélisation d’une guitare Gibson Les Paul Standard avec deux micros à double bobinage (humbucker) souvent utilisée pour la musique rock. P90 Modélisation d’une guitare Gibson Les Paul Junior, dotée de deux micros à simple bobinage souvent appelés aectueusement «dog ear» (oreilles de chien) ou «soap bar» (savonnette).

Modélisation de la guitare renommée Gibson ES-335 Dot mi-creuse équipée de deux micros à double bobinage (humbucker).

Modélisation d’une guitare Gibson L-4 CES à caisse creuse idéale pour le jazz, pourvue de deux micros à double bobinage (humbucker) et de cordes à letage plat. RICK Modélisation d’une guitare Rickenbacker 360 mi-creuse avec deux micros à simple bobinage uniques en leur genre. LIPS Modélisation d’une guitare Danelectro 56-U3 équipée de trois micros «lipstick» (en forme de tubes de rouge) argentés. WIDE RANGE Production d’un son épais caractéristique d’un plus grand nombre de bobinage qu’un micro conventionnel à bobinage unique. BRIGHT HUM Un micro conventionnel à double bobinage place deux bobinages côte à côte, ce qui entraîne l’annulation des hautes fréquences. Ce modèle produit toutefois un son qui préserve ces hautes fréquences tout en conservant les caractéristiques d’un micro à double bobinage. FRETLESS Modélisation d’une guitare sans frettes. PU Select *1 Permet de sélectionner la position du micro. REAR Micro arrière R+C *1 Micros arrière et central CENTER *1 Micro central C+F *1 Micros central et avant FRONT Micro avant R+F *2 Micros arrière et avant ALL *3 Tous les micros *1 CLA-ST, MOD-ST, LIPS uniquement *2 TE, LP, P-90, RICK, 335, L4, BRIGHT HUM, WIDE RANGE uniquement *3 LIPS uniquement Tone Type *2 Permet de sélectionner un type de son sans frettes. Sens *2 Permet de contrôler la sensibilité d’entrée de FRETLESS. Depth *2 Permet de contrôler le taux des harmoniques. Attack *2 Permet de régler l’attaque du son de pincement des cordes. Resonance *2 Ajoute au son un timbre caractéristique. Direct Level *2 Permet d’ajuster le volume du son direct. Volume Permet de régler le volume. Avec un réglage de 0, il n’y aura pas de son. Tone Permet de dénir le timbre. La valeur standard est de 100. La diminution de la valeur génère un son plus doux. *1 Autre que FRETLESS *2 FRETLESS uniquement Guitare acoustique (AC: ) Paramètre Dénition Type Type de guitare acoustique MA28 Son d’une Martin D-28. Ce modèle plus ancien se distingue par un son d’un équilibre parfait. TRP-0 Son d’une Martin 000-28. Ce modèle produit un son qui a du core dans les graves tout en étant d’un contour net et précis. GB45 Son d’une Gibson J-45. Ce modèle vintage se caractérise par un son amplement bonié avec une superbe réponse. GB SML Son d’une Gibson B-25. Ce modèle vintage, à la caisse plus compacte, convient à merveille pour le blues. GLD40 Son d’une Guild D-40. Ce modèle allie une résonance chaleureuse de la caisse au son délicat des cordes. NYLON Modélisation d’une guitare à cordes en nylon. RESO Modélisation d’une guitare à résonateur de type Dobro. BANJO Modélisation d’un banjo conventionnel à cinq cordes. SITAR Modélisation d’un sitar électrique Coral. Le bourdon caractéristique du sitar et le changement de timbre sont parfaitement restitués. Body *1 Permet d’ajuster le timbre de la caisse. Augmentez la valeur pour renforcer le son de la caisse. Diminuez la valeur pour éviter des problèmes de Larsen. Attack *2 Permet de régler le volume de l’attaque lorsque vous pincez fortement une corde. Plus cette valeur augmente, plus l’attaque est mise en exergue et plus le son est clair. PU Select *3 Permet de sélectionner la position du micro. FRONT Micro avant R+F Micros arrière et avant REAR Micro arrière PIEZO Micro piézoélectrique Sens *3 Permet de régler la sensibilité d’entrée. Color *3 Permet de régler le qualité sonore globale du sitar. Decay *3 Règle la vitesse de transition entre l’attaque et le son maintenu. BUZZ *3 Règle le niveau du bourdonnement caractéristique produit par le chevalet du bourdon lorsque les cordes le touchent. Attack Level *3 Détermine le volume de l’attaque. Resonance *4 Permet d’ajuster le timbre de la caisse. Il s’amplie lorsque la valeur est augmentée. Sustain *5 Vous pouvez aussi spécier à quel point la dynamique de votre jeu (fort/ doux) au niveau des vibrations des cordes de la guitare peut inuencer le volume. Permet de régler la plage (durée) au cours de laquelle les signaux de bas niveau sont rehaussés. Des valeurs plus élevées entraînent un sustain plus long. Tone Permet de régler le timbre de la caisse. La valeur standard est de 0. Des valeurs plus élevées accentuent les aigus. Volume Permet de régler le volume. Avec un réglage de 0, il n’y aura pas de son. *1 Autre que RESO et BANJO *2 NYLON et BANJO uniquement *3 SITAR uniquement *4 RESO et BANJO uniquement *5 RESO uniquement Basse (EB: ) Paramètre Dénition Type Type de basse JB Modélisation d’une Fender Jazz Bass. PB Modélisation d’une Fender Precision Bass. FRETLESS Modélisation d’une basse sans frettes. Rear Volume *1 Volume du micro arrière. Front Volume *1 Volume du micro avant. Tone Type *2 Permet de sélectionner un type de son sans frettes. Sens *2 Permet de contrôler la sensibilité d’entrée de FRETLESS. Depth *2 Permet de contrôler le taux des harmoniques. Attack *2 Permet de régler l’attaque du son de pincement des cordes. Resonance *2 Ajoute au son un timbre caractéristique. Direct Level *2 Permet d’ajuster le volume du son direct. Volume Permet de régler le volume. Avec un réglage de 0, il n’y aura pas de son. Tone Permet de dénir le timbre. *1 JB uniquement *2 FRETLESS uniquement Réglages Modélisation/Poly FX/Accordage alternatifRéglages Modélisation/Poly FX/Accordage alternatif

DeutschEnglish Français Italiano Español Português Nederlands Synthétiseur (Synth: ) Paramètre Dénition Type Type de synthétiseur GR-300 Modélisation d’un Roland GR-300, le célèbre synthé guitare polyphonique analogique d’autrefois. OSC SYNTH Son de modélisation d’un synthétiseur analogique par un oscillateur DSP. WAVE SYNTH Cet algorithme crée des sons de synthé en traitant directement le signal des cordes depuis le micro hexaphonique, ce qui confère une impression de jeu naturelle. GR-300 (GR300: ) Paramètre Dénition Mode Ce réglage détermine si le son HEXA-VCO (onde en dents de scie) ou le son HEXA- DISTORTION (onde rectangulaire) est joué, ou si les deux sons sont joués. VCO Le son HEXA-VCO est joué. V+D Les sons HEXA-VCO et HEXA-DISTORTION sont joués simultanément. DIST Le son HEXA-DISTORTION est joué. Volume Permet de régler le volume. Avec un réglage de 0, il n’y aura pas de son. Comp Sw Lorsque cette option est réglée sur ON, le temps de chute (decay) de HEXA-VCO est allongé. Cuto Règle la fréquence de coupure, en spéciant la brillance (dureté) du son. Resonance Règle la résonance (timbre du son). EnvModSw Modie automatiquement la fréquence de coupure VCF en fonction de l’amplitude de vibration des cordes. Il est ainsi possible de modier le son avec un eet de type Wah chaque fois que vous pincez une corde.

Entraîne le changement de la fréquence de coupure VCF des hautes fréquences aux basses fréquences à chaque fois que vous pincez une corde. Ceci produit un eet Wah, avec passage du son des hautes fréquences aux basses fréquences. INV Par opposition au réglage ON, permet que la fréquence de coupure VCF passe des basses fréquences aux hautes fréquences à chaque fois que vous pincez une corde. Ceci produit un eet inversé de type wah, avec passage du son des basses fréquences aux hautes fréquences. EnvModSens Spécie la sensibilité d’entrée pour la modulation d’enveloppe. Des valeurs élevées augmentent la plage de modulation de l’enveloppe produite quand vous pincez doucement une corde. EnvModAtck Permet de régler le temps d’attaque du changement de modulation de l’enveloppe produite quand vous pincez une corde. Des valeurs élevées produisent une attaque lente. Pitch Sw Bascule le décalage de hauteur sur A, B et OFF, ce qui entraîne un décalage de réponse de la hauteur de note de HEXA-VCO.

• PITCH SHIFT s’applique uniquement à HEXA-VCO, et non à HEXA-DISTORTION. Réglez MODE sur VCO ou V+D lorsque vous utilisez la fonction de décalage de hauteur. P. Shift A P. Shift B Détermine le décalage de hauteur par rapport à la hauteur originale, en demi- tons. P. Fine A P. Fine B Permet de régler la hauteur avec précision. Le réglage de -50 revient à baisser la hauteur d’un demi-ton et un réglage de +50 à l’élever d’un demi-ton. P. Duet Lorsque DUET est activé, en plus de HEXA-VCO, une onde en dents de scie de même hauteur que le son original est ajoutée à HEXA-VCO an d’enrichir le son. MÉMO En réglant le décalage de hauteur de HEXA-VCO sur des valeurs telles que PITCH+/-12 (une octave vers le haut/bas), +/-7 (une quinte parfaite) ou +/-5 (une quarte parfaite), vous pouvez obtenir des sons bien épais, de type synthé. En réglant PITCH FINE sur environ +/-5, vous pouvez amplier encore plus le son, décalant ainsi légèrement la hauteur de HEXA-VCO. Sweep Sw Cette fonction SWEEP a pour eet de modier le décalage de note quand vous utilisez «Pitch Sw» pour modier la quantité de décalage de note. Sweep Rise Permet de régler le temps de décalage de note en cas de modication du paramètre «Pitch Sw» et du passage du son à une hauteur plus élevée. Si cette valeur est dénie sur zéro, la note change instantanément. Si la valeur est plus élevée, la note augmente plus lentement. Sweep Fall Permet de régler le temps de décalage de la note en cas de modication du paramètre «Pitch Sw» et du passage du son à une note plus basse. Si cette valeur est dénie sur zéro, la note change instantanément. Si la valeur est plus élevée, la note augmente plus lentement. Vibrato Sw Vous pouvez appliquer un eet de vibrato électronique à HEXA-VCO. Vib Rate Permet de régler la vitesse du vibrato. Vib Depth Permet de régler l’intensité du vibrato. OSC synth (OSC: ) Paramètre Dénition Mode Crée la forme d’onde qui détermine le caractère du son, et spécie également la hauteur de note. Le GP-10 est équipé de deux oscillateurs : OSC 1 et OSC 2. SINGLE Seul OSC 1 est utilisé. DUAL OSC 1 et OSC 2 sont utilisés. SYNC Synchronisation d’oscillateur. Il génère une forme d’onde complexe en réinitialisant de force OSC 2 au début de son cycle en synchronisation avec la fréquence d’OSC 1. OSC 2 OSC 1 RING Modulateur en anneau. Génère une forme d’onde complexe en multipliant OSC 1 et OSC 2. OSC 1 OSC 2 Volume Permet de régler le volume. Avec un réglage de 0, il n’y aura pas de son. Paramètre Dénition Waveform 1/2 Sélectionne la forme d’onde à la base du son. SIN R Onde sinusoïdale SAW T Onde en dents de scie TRI S Onde triangulaire SQR U Onde carrée

V Largeur de pulsation NOISE Bruit Pitch 1/2 Permet de régler la note. Pitch Fine 1/2 Permet de régler la note avec plus de précision que le paramètre Pitch. PW Width 1/2 Dénit la largeur de pulsation. PW Mod Rate 1/2 Dénit la quantité (profondeur) de LFO appliquée à la largeur de pulsation. P. Env Attck 1/2 P. Env Decay 1/2 Spécie le temps d’attaque/de chute de l’enveloppe de la note. P. Env Depth 1/2 Spécie la profondeur de modulation de la note par l’enveloppe. Level 1/2 Permet de régler le volume d’OSC. Filter Type Type de ltre BYPASS Le ltre n’est pas utilisé. LPF Ce ltre coupe les fréquences situées au-dessus de la fréquence de coupure, rendant le son plus doux. HPF Ce ltre coupe les fréquences situées sous la fréquence de coupure, ce qui amplie la plage des fréquences supérieures. BPF Ce ltre conserve uniquement les fréquences situées autour de la fréquence de coupure et coupe les autres fréquences. PKG Ce ltre accentue les fréquences situées autour de la fréquence de coupure. Filter Slope -12 dB Sélectionne la pente du ltre passe-bas. LPF -24 dB Filter Cuto Spécie la fréquence de coupure. FltrCtOFlw Spécie comment la fréquence de coupure sera aectée par la position de la note. Fltr Reso La résonance accentue le son autour de la fréquence de coupure du ltre. L’augmentation du paramètre de résonance accroît cette emphase et produit un son caractéristique des synthétiseurs. FltrVeloSens Spécie la manière dont votre dynamique de jeu aecte la profondeur d’enveloppe du ltre. FltrEnvAttck FltrEnvDecay FltrEnvSustn FltrEnvRels Règle la durée d’attaque, de chute, de maintien, de relâchement de l’enveloppe du ltre. FltrEnvDepth Dénit la profondeur et la direction du changement de fréquence de coupure. Des valeurs plus élevées déplacent la fréquence de coupure vers le haut. Des valeurs plus faibles déplacent la fréquence de coupure vers le bas. AmpVeloSens Spécie la manière dont votre dynamique de jeu aecte la profondeur d’enveloppe du ltre. AmpEnvAttck AmpEnvDecay AmpEnvSustn AmpEnvRels Règle la durée d’attaque, de chute, de maintien, de relâchement de l’enveloppe de l’ampli. LFO 1/2 Shape Sélectionne la forme d’onde LFO. SIN R Onde sinusoïdale SAW UP T Onde en dents de scie SAW DOWN Onde en dents de scie (polarité négative) TRI S Onde triangulaire SQR U Onde carrée RANDOM Onde aléatoire S&H W Échantillonner et maintenir LFO1/2 RATE Permet de dénir la vitesse de LFO. LFO1/2 PtchDpt1/2 Permet à LFO de moduler la note, en produisant un eet de vibrato. LFO1/2 FltDepth Permet à LFP de moduler FILTER CUTOFF (fréquence de coupure). LFO1/2 AmpDepth Permet à LFO de moduler AMP LEVEL (volume), en produisant un eet de trémolo. LFO1/2 Dly Time Spécie le temps à partir duquel une note est jouée jusqu’à ce que LFO commence à s’appliquer. LFO1/2 Fade Time Spécie le temps à partir duquel le son est émis jusqu’à ce que LFO atteigne son amplitude maximale. Poly/Mono Si cette option est dénie sur MONO, une seule note est jouée même si vous jouez un accord. Chromatic Activez cette option si vous souhaitez jouer des sons par incréments de demi-tons. Si l’option est activée, la note change par incréments de demi-tons, même si vous changez les notes. Portamento Permet de créer un changement de note doux entre une note et la suivante. Porta Rate Permet de régler la vitesse à laquelle la note change. Porta Mode Permet de sélectionner la manière dont le portamento est appliqué.

• Uniquement valide en mode POLY. MODE 1 Pour chaque corde, le portamento démarre à partir de la dernière note jouée sur cette corde. MODE 2 Le portamento démarre à partir de la dernière note jouée sur chaque corde.Réglages Modélisation/Poly FX/Accordage alternatif

Paramètre Dénition Hold Mode Spécie l’eet Hold (maintien) contrôlé par les pédales [CTL 1] [CTL 2].

• Pour utiliser l’eet Hold, eectuez les réglages pour «Patch: CTL» (p. 11) ou «Sys: CTL» (p. 13). MODE 1 Les notes récemment jouées alors que l’eet Hold est activé seront également maintenues. MODE 2 Les notes récemment jouées ne sont pas acceptées tant que l’eet Hold est activé. MODE 3 Tant que l’eet Hold est activé, les notes récemment jouées sur une corde maintenue ne sont pas acceptées. LowVeloCut Réglez cette option si le simple contact avec une corde provoque un déclenchement accidentel de la corde. L’augmentation de cette valeur rend le déclenchement des notes plus dicile. Wave synth (WAVE: ) Paramètre Dénition Type Permet de sélectionner le type d’onde sur lequel le son du synthé est basé. SAW Crée un son de synthé avec une forme d’onde en dents de scie. SQUARE Crée un son de synthé avec une forme d’onde carrée. Volume Permet de régler le volume. Avec un réglage de 0, il n’y aura pas de son. Cuto Permet de régler la fréquence de coupure à laquelle le ltre coupe les composants harmoniques du son Resonance Règle la résonance (timbre du son). Octave Si cette option est activée, la note se situe une octave plus bas. Poly FX (PolyFx: ) Paramètre Dénition Type DISTORTION Distorsion orant aux accords une résonance claire et superbe CRYSTAL Son avec résonance métallique et caractère transparent RICH MODULATION Son de modulation riche et spacieux SLOW PAD Son de pad profond, de type fantasy TOUCH WAH Vous pouvez produire un eet Wah lorsque le ltre change en réaction au niveau de la guitare.

DISTORTION/CRYSTAL/RICH MODULATION/SLOW PAD

(PFxDist: /PFxCrystal: /PFxRichMod: /PFxSlowPad: ) Paramètre Dénition GtrVol Permet de régler le volume de l’entrée guitare. Gain *1 Permet de régler la quantité de distorsion. GainBal *1 Permet de régler la balance de la distorsion entre les cordes graves et aigües. Des réglages plus élevés accentuent la distorsion des cordes graves. Des réglages plus bas accentuent la distorsion des cordes aigües. Color DISTORTION Permet de régler la quantité de séparation pour les accords. Des réglages plus élevés produisent des accords plus nets. CRYSTAL Permet de régler le caractère sonore des hautes fréquences. Des réglages plus élevés rendent le caractère sonore plus métallique. RICH MODULATION Permet de régler la profondeur de l’eet. Des réglages plus élevés accentuent l’eet de modulation. SLOW PAD Permet de régler la force de l’attaque. Des réglages plus élevés accentuent l’attaque. Tone Permet de régler la brillance du son. Des réglages plus élevés rendent le son plus clair. Level Volume *1 DISTORTION uniquement TOUCH WAH (PFxTWah: ) Paramètre Dénition Mode Permet de sélectionner le mode wah. LPF Filtre passe-bas. Crée un eet Wah sur une large plage de fréquences. BPF Filtre passe-bande. Crée un eet Wah sur une plage de fréquences étroite. Polar Permet de sélectionner la direction dans laquelle le ltre change en réaction à l’entrée. DOWN Diminution de la fréquence du ltre. UP Augmentation de la fréquence du ltre. Sens Permet de régler la sensibilité selon laquelle le ltre change dans la direction déterminée par le paramètre de polarité. Des valeurs plus élevées entraînent une réponse plus forte. Avec un réglage de 0, la force du pincement de cordes n’a aucun eet. Freq Permet de dénir la fréquence centrale de l’eet Wah. Decay Détermine le temps nécessaire pour que le ltre termine le sweeping. Peak Détermine la manière dont l’eet Wah s’applique à la zone proche de la fréquence centrale. Des valeurs plus élevées produisent un son plus fort qui amplie l’eet Wah. Lorsque la valeur est de 50, un son wah standard est produit. ToneType Sélection du type de son. Comp Sw Active/désactive le compresseur. Comp Sus Des valeurs plus élevées entraînent un sustain plus long. Comp Atk Permet de régler la force de l’attaque du pincement de cordes lorsque vous jouez dessus. Volume Volume Réglages de l’accordage alternatif (AltTune: ) Appuyez sur le bouton [MODELING/ALT TUNE] pour apporter une modication.

• Si le type de modélisation est «SYNTH» ou «POLY FX,» la fonction d’accordage alternatif/de guitare 12 cordes/de String Bend (changement de hauteur sur une corde) ne peut pas être utilisée. Paramètre Dénition On/O Permet d’activer/de désactiver la fonction d’accordage alternatif. Type OPEN D, E, G, A Accordage produisant un accord majeur lorsque vous jouez les cordes à vide.

DROP-D est un accordage dans lequel seule la 6ème corde est baissée à D (ré). Les autres accordages correspondent aux variations qui sont transposées plus bas parallèlement à DROP-D. D-MODAL Les 6ème, 2ème et 1ère cordes sont accordées une note plus bas pour créer une ambiance de musique du monde. NASHVL Les 6ème, 5ème, 4ème et 3ème cordes sont accordées une octave plus haut comme les cordes secondaires d’une guitare 12 cordes. -12–+12 STEP Chaque corde est accordée un demi-ton plus haut/plus bas. USER Accordage réalisé par l’utilisateur, où chaque corde peut être spéciée individuellement. Shift 1–6 *1 Spécie la quantité de décalage par demi-tons pour chaque corde. Fine 1–6 *1 Permet de régler avec précision la note de chaque corde. -50 est un demi- ton plus bas ; +50 est un demi-ton plus haut. *1 USER uniquement Réglages de la guitare 12 cordes (12Str: ) Appuyez sur le bouton [MODELING/ALT TUNE] pour apporter une modication. Paramètre Dénition On/O Activez cette option si vous recherchez le son d’une guitare 12 cordes. Elle transforme le son d’une guitare 6 cordes en son de guitare 12 cordes équipée d’un jeu supplémentaire de cordes. Type NORMAL Accordage conventionnel d’une guitare 12 cordes. USER Réglage par l’utilisateur qui spécie la hauteur de note de chaque corde supplémentaire. PitchShft 1–6 *1 Spécie la quantité de décalage par demi-tons pour chaque corde. PitchFine 1–6 *1 Permet de régler avec précision la hauteur de note de chaque corde. -50 est un demi-ton plus bas ; +50 est un demi-ton plus haut. Level 1–6 *1 Permet de régler le niveau de volume pour chaque corde secondaire. Delay 1–6 *1 Permet de régler la durée de retard du son de chaque corde secondaire par rapport à la corde principale respective. *1 USER uniquement Réglages de la fonction String Bend (StrBend: ) Appuyez sur le bouton [MODELING/ALT TUNE] pour apporter une modication. Paramètre Dénition On/O Permet d’activer/de désactiver la fonction String Bend. Depth 1–6 Détermine le niveau de décalage de note sur chaque corde lorsque le changement est déni sur 100. Le niveau de décalage par rapport à la note actuelle est dénie par incréments de demi-tons. Control Si le changement (Bend) est déni sur 0, aucun décalage de note n’a lieu. S’il est déni sur 100, les notes des cordes sont décalées en fonction du niveau déni dans Depth 1–6. En règle générale, ce changement de note est déni sur 0, et le réglage 0–100 aecté à l’aide de Control Assign est utilisé.

• Ce réglage ne peut pas être enregistré sur des patchs. En cas de changement de patch, ce réglage est réinitialisé à 0. Autres réglages de modélisation (Mdl: ) Paramètre Dénition NS On/O *1 Permet d’activer/de désactiver la suppression de bruit. Cet eet supprime les bruits et les ronements captés par le micro de la guitare. NS Threshold *1 Réglez ce paramètre en fonction du niveau de bruit. Si le niveau de bruit est élevé, réglez ce paramètre sur une valeur plus élevée. Si le niveau de bruit est bas, réglez ce paramètre sur une valeur plus faible. Réglez cette valeur de manière à ce que la chute des notes de guitare «sonne» naturelle.

• Si ce paramètre est réglé trop haut, il est possible qu’aucun son ne soit produit lorsque la guitare est jouée à faible volume. NS Release *1 Permet de dénir l’instant à partir duquel le suppresseur de bruit commence à fonctionner jusqu’à ce que le niveau de bruit atteigne «0» String Lv 1–6 Détermine le niveau de sortie de chaque corde. String Pan 1–6 Détermine l’inclinaison gauche/droite de chaque corde. *1 Pour certains types de modélisation, les paramètres de suppression de bruit ne s’achent pas.9 DeutschEnglish Français Italiano Español Português Nederlands Réglages des eets/des patchs Réglages des eets Appuyez sur le bouton [EFFECTS] pour apporter une modication.

• Les paramètres achés dépendent du type d’eet sélectionné. MÉMO Pour plus de détails sur les symboles +/,, reportez-vous à la section «Procédure de base pour la modication des réglages» (p. 5). Préampli (Amp: ) La technologie COSM est utilisée pour simuler la réponse du préampli, la taille des haut-parleurs ainsi que le type de caisson. Paramètre Dénition On/O Permet d’activer/de désactiver cet eet. Type Type d’ampli NATURL CLEAN Son propre et sans oritures qui minimise les particularités de l’ampli, comme son caractère aigu ou ses graves caverneux. FULL RANGE Amplicateur doté d’une vaste plage de fréquences et d’une réponse particulièrement linéaire. Idéal pour la guitare acoustique. COMBO CRUNCH Son crunch qui permet d’exprimer les nuances de votre picking encore plus dèlement que sur les amplicateurs combinés classiques. STACK CRUNCH Crunch qui répond bien à la dynamique de picking tout en conservant toutes les caractéristiques qui dénissent une enceinte de haut-parleur 4 x 12”. HiGAIN STACK Son à haut gain d’un ampli Marshall classique, spécialement rehaussé de façon unique grâce à la technologie de modélisation COSM. POWER DRIVE Son drive simple qui s’adapte à un vaste panel de situations, aussi bien en accompagnement qu’en lead. Ce type de son ne peut pas être produit par les amplicateurs combinés ou à deux corps existants. EXTREME LEAD Nouveau type de son qui atténue la réponse de fréquence inégale typique des grands amplicateurs à deux corps. CORE METAL Son d’ampli à deux corps fortement modié an d’obtenir le son métal ultime. JC-120 Modélise le son du Roland JC-120. CLEAN TWIN Modélise un Fender Twin Reverb. PRO CRUNCH Modélise un Fender Pro Reverb. TWEED Modélise un Fender Bassman 4 x 10” Combo. DELUXE CRUNCH Modélise un Fender Deluxe Reverb. VO DRIVE Modélise le son drive d’un VOX AC-30TB. Son idéal pour le rock british des sixties. VO LEAD Modélise le son lead d’un VOX AC-30TB. MATCH DRIVE Modélise le son produit en utilisant l’entrée gauche d’un Matchless D/C-30. Simulation d’un ampli à lampe moderne largement utilisé pour le blues et le rock. BG LEAD Modélise le son lead d’un amplicateur combiné MESA/Boogie. Son d’un ampli à lampe très populaire à la n des années 1970 et dans les années 1980. BG DRIVE Modélise un MESA/Boogie avec TREBLE SHIFT SW activé. MS1959 I Modélise le son produit en utilisant l’entrée I d’un ampli Marshall de 1959. Son aigu idéal pour le hard rock. MS1959 I+II Son des entréesI etII de l’ampli guitare branchées en parallèle, créant un son plus riche en graves que celui produit en utilisant l’entréeI. R-FIER VINTAGE Modélise le son du canal2 en mode VINTAGE d’un Mesa/Boogie DUAL Rectier. R-FIER MODERN Modélise le son du canal2 en mode MODERN d’un Mesa/Boogie DUAL Rectier. T-AMP LEAD Modélise un Hughes & Kettner Triamp AMP3. SLDN Modélise un Soldano SLO-100. Son très populaire dans les années 1980. 5150 DRIVE Modélise le canal lead d’un Peavey EVH 5150. BGNR UB METAL Reproduit le son fortement déformé de Bogner Uberschall. ORNG ROCK REVERB Modélise un Orange Rockerverb. BASS CLEAN Son net, convient à une basse. BASS CRUNCH Son crunch avec distorsion naturelle, convient à une basse. BASS HiGAIN Son à haut gain, convient à une basse. Gain Permet de régler la distorsion de l’ampli. Level Permet de régler le volume de l’ensemble du préampli.

• Veillez à ne pas trop augmenter le réglage du paramètre Level. Basse Permet de régler le son de la plage de fréquences basses. Middle Permet de régler le son de la plage de fréquences moyennes. Treble Permet de régler le son de la plage de fréquences hautes. Presence Permet de régler le son de la plage de fréquences ultra hautes.

• Le paramètre Presence fonctionne comme ltre coupe-haut avec certains types d’ampli. Bright Permet d’activer/de désactiver l’eet Bright.

• Le paramètre Bright est uniquement disponible pour certains types de préampli. Gain Sw Permet de choisir entre trois niveaux de distorsion : LOW, MIDDLE, and HIGH. La distorsion augmente progressivement avec les réglages LOW, MIDDLE et HIGH.

• Le son de chaque type est créé en partant du principe que Gain Sw est réglé sur MIDDLE. Solo Sw Modie le son sur un son adapté aux solos. Solo Level Permet de régler le niveau de volume lorsque Solo Sw est activé. T-Comp Permet de régler la compression de l’ampli. Paramètre Dénition Speaker Type *1 Permet de sélectionner le type de haut-parleur. «ORIGIN» est le haut-parleur original de l’ampli que vous avez sélectionné dans Amp: Type. Mic Type *1 Sélection du type de micro simulé. DYN57 Modélisation du Shure SM-57. Micro général dynamique pour les instruments et le chant. Idéal pour enregistrer les amplis guitare. DYN421 Modélisation du Sennheiser MD-421. Micro dynamique avec plage de graves étendue. CND451 Modélisation de l’AKG C451B. Petit micro à condensateur pour instruments. CND87 Modélisation du Neumann U87. Micro à condensateur à réponse linéaire. FLAT Permet de restituer dèlement un micro orant une réponse parfaitement neutre. Permet de produire une image sonore proche de celle du son produit directement par les haut-parleurs (comme une écoute en direct). Mic Distance

Permet de simuler la distance entre le micro et le haut-parleur. OFF MIC Le micro est à distance du haut-parleur. ON MIC Le micro est proche du haut-parleur. Mic Position

Permet de simuler la position du micro. CENTER Permet de simuler le placement du micro au centre de la membrane du haut-parleur. 1–10 cm Permet de simuler des conditions dans lesquelles le micro n’est plus placé au centre de la membrane du haut-parleur. Mic Level *1 Permet de régler le volume du micro. Direct Level

Permet d’ajuster le volume du son direct. *1 Activé lorsque le paramètre Sys: Output est déni sur LINE/PHONE. Eet (FX: ) Vous pouvez sélectionner l’eet parmi les eets suivants : Paramètre Dénition On/O Permet d’activer/de désactiver cet eet. Type Type d’eet OD/DS Cet eet déforme le son pour créer un eet de sustain long. COMPRESSOR Permet de produire un sustain long en égalisant le volume du signal d’entrée. Vous pouvez également l’utiliser comme limiteur pour supprimer uniquement les pics sonores et empêcher la distorsion. LIMITER Permet d’atténuer les forts niveaux d’entrée pour éviter une distorsion. EQ Permet de régler le son comme un égaliseur. T. WAH Production d’un eet Wah en fonction de votre dynamique de picking. PITCH SHIFTER Cet eet change la hauteur de note du son original (vers le haut ou vers le bas) dans une plage de deux octaves. HARMONIST L’eet Harmonist est un eet où le niveau de décalage est réglé en fonction d’une analyse de l’entrée guitare, ce qui vous permet de créer une harmonique basée sur des gammes diatoniques. PEDAL BEND Permet d’utiliser la pédale pour obtenir un eet de changement de note. PHASER Eet ajoutant au son direct des parties au déphasage variable pour conférer au son une particularité tourbillonnante. FLANGER Permet de moduler le son en un son déformé semblable à un bruit d’avion à réaction. TREMOLO Eet qui crée un mouvement cyclique dans le volume. PAN En modiant en alternance le niveau de volume des côtés gauche et droit, cet eet vous permet de faire «voler» le son de la guitare d’un haut-parleur à l’autre, lorsque le son est diusé en stéréo. ROTARY Permet de produire le son d’un haut-parleur rotatif. UNI-V Modélise un Uni-Vibe. Ressemble à un eet phaser mais permet de créer une ondulation unique qu’un phaser normal ne peut produire. CHORUS Dans cet eet, un son légèrement désaccordé est ajouté au son d’origine pour ajouter de la profondeur et de l’ampleur. DELAY Cet eet ajoute un delay au son direct, ce qui permet de donner plus de corps au son ou de créer des eets spéciaux. OD/DS (FxODDS: ) Paramètre Dénition Type Type de OD/DS MID BOOST Booster aux fréquences moyennes caractéristiques. Pour obtenir un son adapté pour les solos, eectuez les connexions avant l’ampli. CLEAN BOOST Ore les fonctions d’un booster classique tout en produisant une tonalité claire et puissante même lorsqu’il est utilisé tout seul. TREBLE BOOST Booster au son brillant. CRUNCH Son crunch complété d’une distorsion provenant de l’ampli. NATURAL OD Son saturé orant une distorsion avec impression naturelle. WARM OD Saturation chaude. FAT DS Son déformé avec distorsion épaisse. LEAD DS Son conjuguant une saturation douce et une distorsion profonde. METAL DS Distorsion idéale pour les ris lourds. OCT FUZZ Son fuzz avec riche contenu harmonique. BLUES OD Son crunch de la pédale BOSS BD-2. Ore une distorsion reproduisant dèlement les nuances du picking. OD-1 Modélisation du son du BOSS OD-1. Permet de produire une distorsion légère et douce. T-SCREAM Modélise la pédale Ibanez TS-808. TURBO OD Son saturé à haut gain de la pédale BOSS OD-2. DISTORTION Distorsion classique, standard. RAT Modélise une pédale Pro Co RAT. GUV DS Modélise une pédale Marshall GUV’ NOR. DST+ Modélise une pédale MXR DISTORTION+.Réglages des eets/des patchs Paramètre Dénition Type METAL ZONEModélisation du son du BOSS MT-2.Permet de produire un grand nombre de sons metal, du style à l’ancienne au slash metal.‘60S FUZZModélisation d’un Fuzz Face.Permet de produire un son fuzz gras.MUFF FUZZ Modélisation d’un Electro-Harmonix Big Mu π.Drive Permet de dénir la profondeur de la distorsion.Tone Permet de dénir le timbre.Level Permet de régler le volume du son de l’eet.Bottom Permet de régler le son de la plage de fréquences basses. D. Level Permet d’ajuster le volume du son direct.Solo Sw Modie le son sur un son adapté aux solos.Solo Lv Permet de régler le niveau de volume lorsque Solo Sw est activé.À propos des autres paramètres d’eets Réf. Pour des détails sur tous les paramètres d’eets, reportez-vous au «Parameter Guide» (chier PDF) disponible en téléchargement sur le site Web de Roland (http: //www.roland.com/manuals/). Wah (Wah: ) Vous pouvez contrôler l’eet Wah en temps réel en réglant la pédale d’expression* Aectez un contrôleur à la pédale d’expression. Réglez la fonction «Patch: Controller setting EXPPDL ON» (p. 11) sur WAH. Si vous utilisez la pédale d’expression lorsque cette option est activée, elle fonctionnera comme un eet Wah.Paramètre DénitionOn/O Permet d’activer/de désactiver cet eet. Type Type d’eet WahCRY WAHModélise le son de la pédale wah Cry Baby, populaire dans les années 1970.VO WAH Modélise le son de la VOX V846.FAT WAH Son wah épais.LIGHT WAH Son rané aux propriétés habituelles.7-STRING WAHPrésente une plage variable compatible avec des guitares baritone ou à sept cordes.RESO WAHEet original améliorant les résonances caractéristiques produites par les ltres de synthétiseur analogique.Pedal Position Permet de dénir la position de la pédale wah.Pedal MinPermet de sélectionner le son produit lorsque le talon de la pédale d’expression est enfoncé.Pedal MaxPermet de sélectionner le son produit lorsque l’avant de la pédale d’expression est enfoncé.E. Level Permet de régler le volume du son de l’eet.D. Level Permet d’ajuster le volume du son direct. Chorus (Chorus: ) Dans cet eet, un son légèrement désaccordé est ajouté au son d’origine pour ajouter de la profondeur et de l’ampleur.Paramètre DénitionOn/O Permet d’activer/de désactiver cet eet. Mode Type de Chorus MONO Eet de chorus produisant le même son dans les canaux de gauche et de droite.STEREO1Eet de chorus stéréo ajoutant des sons diérents aux canaux de droite et de gauche.STEREO2Chorus stéréo utilisant la synthétisation dans l’espace; le son direct sort par le canal de gauche et le son de l’eet par le canal de droite. Rate Permet de dénir le débit de l’eet CHORUS.* Lorsque l’option est réglée sur BPM, la valeur de chaque paramètre est dénie en fonction de la valeur de «Patch : Tempo» spéciée pour chaque patch. Cela permet de paramétrer plus facilement les eets pour qu’ils correspondent au tempo du morceau.Depth Permet de dénir la profondeur de l’eet Chorus.Pre DelayPermet de régler le temps nécessaire à l’émission du son de l’eet après l’émission du son direct. Si vous dénissez un temps de retard préliminaire plus long, vous pouvez obtenir un eet donnant l’impression que plus d’un son est produit à la fois (eet de redoublement).Low CutPermet de dénir la fréquence à partir de laquelle le ltre passe-haut est activé. Lorsque le paramètre FLAT est sélectionné, le ltre passe-haut est désactivé.Hi CutPermet de dénir la fréquence à partir de laquelle le ltre passe-bas est activé. Lorsque le paramètre FLAT est sélectionné, le ltre passe-bas est désactivé.E. Level Permet de régler le volume du son de l’eet.D. Level Permet d’ajuster le volume du son direct. Retard (Delay: ) Cet eet ajoute un delay au son direct, ce qui permet de donner plus de corps au son ou de créer des eets spéciaux.Paramètre DénitionOn/O Permet d’activer/de désactiver cet eet.Paramètre Dénition Type Type de retardSINGLE Delay mono simple. PAN Retard conçu pour les sorties stéréo. Produit un eet Tap Delay divisant le temps de retard entre les canaux gauche et droit. STEREOLe son direct est produit par le canal de gauche et le son modié par l’eet est produit par le canal de droite.DUAL-SRetard comprenant deux retards diérents connectés en série. Chaque retard peut être déni dans une plage de 1 à 1 000 ms. D1 D2 D1: DELAY 1 D2: DELAY 2 DUAL-PRetard comprenant deux retards diérents connectés en parallèle. Chaque retard peut être déni dans une plage de 1 à 1 000 ms.

DUAL-L/RRetard avec réglages individuels disponibles pour les canaux gauche et droit. Le retard 1 est produit sur le canal gauche, le retard 2 est produit sur le canal droit.

REVERSE Produit le son en l’inversant.ANALOGProduit un son de delay analogique léger. Le retard peut être déni dans la plage de 1 à 2 000 ms. TAPE Produit le son oscillant caractéristique d’un écho à bande. Le retard peut être déni dans la plage de 1 à 3 400 ms.MODULATE Ajoute au son un eet oscillant plaisant. Time Permet de dénir le retard.* Lorsque l’option est réglée sur BPM, la valeur de chaque paramètre est dénie en fonction de la valeur de «Patch : Tempo» spéciée pour chaque patch. Cela permet de paramétrer plus facilement les eets pour qu’ils correspondent au tempo du morceau.FeedbackPermet de dénir la quantité de retard renvoyée en entrée. Plus la valeur est élevée, plus les répétitions du delay seront nombreuses.High CutPermet de dénir la fréquence à partir de laquelle le ltre passe-bas est activé. Lorsque le paramètre FLAT est sélectionné, le ltre passe-bas est désactivé.E. Level Permet de régler le volume du son de l’eet.D. Level Permet d’ajuster le volume du son direct.Pan Tap Time *1Permet de régler le retard pour le retard du canal gauche. Ce réglage ajuste le retard du canal gauche par rapport au retard du canal droit (considéré comme 100%).D1/2 Time *2 Permet de dénir le retard.D1/2 F. Back *2Permet de régler le niveau de Larsen de DELAY 1 (ou DELAY 2). Plus la valeur est élevée, plus les répétitions du retard seront nombreuses.D1/2 HiCut *2Permet de dénir la fréquence à partir de laquelle le ltre passe-bas est activé. Lorsque le paramètre FLAT est sélectionné, le ltre passe-haut est désactivé.D1/2 E. Level *2 Permet de régler le volume de DELAY 1 (ou DELAY 2). Mod Rate *3 Permet de régler la vitesse de modulation du son de delay. Mod Depth *3 Permet de régler la profondeur de modulation du son de delay. *1 PAN uniquement*2 DUAL-S, DUAL-P, DUAL-L/R uniquement*3 MOD uniquement Réverbération (Reverb: ) Permet d’ajouter une réverbération au son.Paramètre DénitionOn/O Permet d’activer/de désactiver cet eet. Type Type de réverbérationAMBIENCEPermet de restituer dèlement un micro d’ambiance (placé loin de la source sonore) utilisé pour l’enregistrement ou d’autres applications. Cet eet est utilisé pour produire une sensation d’ouverture et de profondeur plutôt que pour accentuer la réverbération. ROOM Permet de simuler la réverbération d’une petite pièce. Produit des réverbérations chaleureuses.HALL1Permet de simuler la réverbération d’une salle de concert. Produit des réverbérations spacieuses et claires.HALL2Permet de simuler la réverbération d’une salle de concert. Produit des réverbérations légères.PLATEPermet de simuler une réverbération à plaque (appareil produisant une réverbération grâce aux vibrations d’une plaque métallique). Produit un son métallique mettant en valeur les fréquences hautes.SPRINGRestitue dèlement le son de réverbération à ressort intégré d’un ampli guitare.MODULATECet eet de réverbération ajoute un son irrégulier caractéristique de la réverbération de salle de concert de manière à orir un son de réverbération extrêmement agréable.Time Permet de régler la longueur (durée) de réverbération. Pre Delay Permet de régler le temps jusqu’à ce que le son de réverbération apparaisse. Low CutHigh CutPermet de dénir la fréquence à partir de laquelle le ltre passe-haut/passe-bas est activé. Lorsque le paramètre FLAT est sélectionné, le ltre passe-haut/passe-bas est désactivé.Density Permet de régler la densité du son de réverbération.Spring Sns *1Permet de régler la sensibilité de l’eet de ressort. Lorsqu’une valeur plus élevée est réglée, l’eet est obtenu même avec un pincement de cordes faible.E. Level Permet de régler le volume du son de l’eet.D. Level Permet d’ajuster le volume du son direct.*1 Type = SPRING uniquementRéglages des eets/des patchs

DeutschEnglish Français Italiano Español Português Nederlands Égaliseur (EQ: ) Permet de régler le son comme un égaliseur. Paramètre Dénition On/O Permet d’activer/de désactiver cet eet. Low Gain Permet de dénir le timbre de la plage de fréquences basses. Hi Gain Permet de dénir le timbre de la plage de fréquences hautes. Low Mid Freq Permet de spécier le centre de la plage de fréquences qui sera réglée par le paramètre Low-Mid Gain. Low Mid Q Permet de régler la largeur de la zone aectée par l’égaliseur centré au niveau des fréquences basses à moyennes. Plus les valeurs sont élevées, plus la zone est réduite. Low Mid Gain Permet de dénir le timbre de la plage de fréquences basses à moyennes. Hi Mid Freq Permet de spécier le centre de la plage de fréquences qui sera réglée par le paramètre High-Mid Gain. Hi Mid Q Permet de régler la largeur de la zone aectée par l’égaliseur centré au niveau des fréquences élevées à moyennes. Plus les valeurs sont élevées, plus la zone est réduite. Hi Mid Gain Permet de dénir le timbre de la plage de fréquences moyennes-élevées. Low Cut Permet de dénir la fréquence à partir de laquelle le ltre passe-haut est activé. Lorsque le paramètre FLAT est sélectionné, le ltre passe-haut est désactivé. Hi Cut Permet de dénir la fréquence à partir de laquelle le ltre passe-bas est activé. Lorsque le paramètre FLAT est sélectionné, le ltre passe-bas est désactivé. Level Permet de régler le niveau de volume global de l’égaliseur. Suppression de bruit (NS: ) Cet eet réduit les bruits et les bourdonnements des micros de la guitare. Paramètre Dénition On/O Permet d’activer/de désactiver cet eet. Threshold Réglez ce paramètre en fonction du volume du bruit. Si le niveau du bruit est élevé, il convient d’utiliser un réglage élevé. Si le niveau du bruit est bas, il convient d’utiliser un réglage bas. Réglez cette valeur jusqu’à ce que l’évolution du son de la guitare soit aussi naturelle que possible.

• Un réglage élevé du paramètre THRESHOLD peut entraîner l’absence de son lorsque vous jouez avec le volume de votre guitare réduit au minimum. Release Permet de dénir l’instant à partir duquel le suppresseur de bruit commence à fonctionner jusqu’à ce que le niveau de bruit atteigne 0. Volume au pied (FV: ) Eet de contrôle de volume. Cet eet est normalement contrôlé par la pédale d’expression. Paramètre Dénition Min Permet de régler le volume lorsque le talon de la pédale EXP est enfoncé. Max Permet de régler le volume lorsque l’avant de la pédale EXP est enfoncé. Curve Vous pouvez sélectionner comment le volume change relativement au degré de pression sur la pédale. Level Permet de régler le volume. Réglages du micro normal (Nrml PU: ) Paramètre Dénition On/O Activation/désactivation du micro normal (son coupé). Volume Permet de régler le volume du micro normal. Cable Sim Compense le son des micros normaux lorsqu’une guitare GK est connectée. Avec un micro GK, the signal du micro normal est connecté via un câble d’environ 20 cm, si bien qu’il y aura davantage de hautes fréquences qu’avec un câble pour guitare conventionnel. En réglant correctement ce paramètre pour la longueur du câble pour guitare que vous utilisez généralement, vous pouvez vous rapprocher d’un son de guitare naturel. Si vous connectez votre guitare à la prise GUITAR IN (entrée guitare normale), réglez sur «OFF.» Balance du volume de modélisation et du micro normal (Mixer: ) Paramètre Dénition Mdl In Lv Permet de régler le niveau d’entrée de la console de mixage pour la modélisation. N. PU In Lv Permet de régler le niveau d’entrée de la console de mixage pour le micro normal. Balance Permet de régler la balance du volume de modélisation et du micro normal. Enchaînement d’eets Vous pouvez changer l’ordre selon lequel les eets sont connectés.

1. Appuyez sur le bouton [EFFECTS] plusieurs fois pour accéder à l’écran «FX Chain.»

2. Utilisez les boutons [K] [J] pour sélectionner un eet (soulignement), et utilisez la

commande [VALUE] pour déplacer l’eet sélectionné vers la gauche ou la droite. Sélectionner un eet (soulignement) Déplacer l’eet sélectionné vers la gauche ou la droite

• M: Modélisation, N: Micro normal

• Des caractères majuscules signient que l’eet est activé. Des caractères minuscules signient que l’eet est désactivé. Vous pouvez eectuer une pression prolongée sur le bouton [EFFECTS] pour activer ou désactiver un eet.

• Il n’est pas possible de désactiver FV. Réglages des patchs (Patch: ) Appuyez sur le bouton [EFFECTS] pour apporter une modication. MÉMO Pour plus de détails sur les symboles +/,, reportez-vous à la section «Procédure de base pour la modication des réglages» (p. 5). Volume du patch (Patch: Level) Paramètre Dénition Level Permet de spécier le volume du patch. Réglage du tempo des patchs (Patch: Tempo) Paramètre Dénition Tempo Spécie le tempo pour les eets synchronisés avec le tempo. Sélection de réglage GK pour le patch (Patch: GK Set) Paramètre Dénition GK Set Si vous changez de guitare selon le patch, réglez «SYSTEM – GK: Setting» sur «Patch Setting,» et sélectionnez le réglage GK (1–3) que vous avez spécié pour la guitare utilisée. Réglage de pédale et de commutateur pour chaque patch (Ctl: ) Pour chaque patch, vous pouvez spécier individuellement les fonctions qui sont aectées aux pédales [CTL 1], [CTL 2] et aux pédales d’expression. Si vous souhaitez que ces pédales aient toujours la même fonction quel que soit le patch, vous pouvez le spécier à l’aide du réglage système «Sys: Controller» (p. 13).

• Ceci est disponible si le réglage «Sys: Controller» (p. 13) est réglé sur «PATCH SETTING.» Paramètre Dénition CTL 1–4 Func GKSW 1–2 Func EXPSW Func Régalages des pédales [CTL 1], [CTL 2] du GP-10, des commutateurs au pied externes (CTL 3, CTL 4), des boutons [S1], [S2] du micro GK et du commutateur de la pédale d’expression. OFF O

Change le micro de la guitare de modélisation. 12-STRING ON/OFF Active/désactive la fonction de guitare à 12 cordes. ALT TUNE ON/OFF Active/désactive la fonction d’accordage alternatif. MODELING ON/OFF Active/désactive la fonction de modélisation. NORMAL PU ON/OFF Active/désactive l’entrée du micro normal.

Active/désactive AMP ou chaque eet. HOLD «HOLD» pour le synthé OSC. TAP TEMPO *1 Permet de régler le tempo en fonction du rythme auquel vous appuyez sur la pédale. LED ON/OFF *2 Activation/désactivation de LED. Mode Permet de régler le comportement de la valeur à chaque utilisation du commutateur. MOMENTARY L’état normal est Désactivé (valeur minimum). Le commutateur n’est activé (valeur maximum) qu’en cas de pression sur le commutateur au pied. TOGGLE Le réglage est activé (valeur maximum) ou désactivé (valeur minimum) avec chaque pression sur le commutateur au pied. EXP 1 o Func EXP 1 on Func EXP 2 Func GKVOL Func Réglages du volume GK du micro GK, de la pédale d’expression du GP-10 (lorsque le commutateur de la pédale est sur OFF et lorsqu’il est sur ON), et de la pédale d’expression externe. OFF Désactivé FOOT VOL Volume au pied (pédale de volume). PATCH LEVEL Permet de régler le volume du patch. MODELING VOL Permet de régler le volume de modélisation. NORMAL PU VOL Permet de régler le volume du micro normal. MIXER Permet de régler la balance du volume de modélisation et du micro normal. STRING BEND *3 Permet de régler la hauteur de note de modélisation. MODELING Permet de contrôler le paramètre principal de chaque modélisation.

• Pour plus de détails sur le paramètre, voir le «Parameter Guide» (PDF).

Permet de contrôler le paramètre principal de chaque eet.

• Pour plus de détails sur le paramètre, voir le «Parameter Guide» (PDF). *1 Autre que EXPSW Func *2 Autre que GKSW 1, 2 Func, CTL 3, 4 *2 Autre que SysCtlRéglages des eets/des patchs

Exemple de réglage Si un patch spécique est sélectionné, utilisez la pédale d’expression pour contrôler le volume de modélisation Sélectionnez le patch dont vous souhaitez modier les réglages, puis eectuez les réglages des paramètres suivants. Bouton Paramètre Valeur [SYSTEM] SysCtl: EXP1on Fnc PATCH SETTING [EFFECTS] Ctl: EXP1on Func MODELING VOL Aectation de réglages (Asgn 1–8: ) Pour chaque paramètre, vous pouvez spécier, en détail, quel contrôleur contrôle quel paramètre. Vous pouvez utiliser les aectations 1–8 pour créer huit ensembles diérents de réglages.

• Ceci est disponible si «Sys: Controller» (p. 13) est réglé sur «PATCH SETTING.» Paramètre Dénition On/O Permet d’activer/de désactiver les aectations 1–8. Target Permet de sélectionner le paramètre qui sera contrôlé. Pour des détails sur les paramètres, reportez-vous aux explications de chaque paramètre dans ce manuel. Target Min Target Max Permet de spécier la plage de changement pour le paramètre. Les valeurs dépendent du paramètre aecté par l’option «Target.» Source Permet de sélectionner le contrôleur auquel la fonction sera aectée. CTL 1–CTL 4 Pédales [CTL 1] [CTL 2] de cet appareil et commutateur au pied externe (CTL 3, CTL 4) GK S1, GK S2 Boutons [S1] [S2] du micro GK GK VOL Molette de volume du micro GK EXP1 SW Commutateur de la pédale d’expression EXP1 ON Pédale d’expression lorsque le commutateur de la pédale d’expression est sur ON EXP1 OFF Pédale d’expression lorsque le commutateur de la pédale d’expression est sur OFF EXP2 Pédale d’expression externe INT PDL Pédale interne La pédale d’expression virtuelle commence à fonctionner lorsqu’elle est démarrée par le déclencheur spécié (Int Pedal Trig), en modiant le paramètre spécié par «Target.» Pour des détails sur les paramètres qui peuvent être aectés à la pédale interne, voir «Int Pedal Time» et «Int Pedal Curve.» WAVE PDL Pédale Wave La pédale d’expression virtuelle modie cycliquement le paramètre spécié par «Target» en une forme d’onde xe. CC#1–31, CC#64–95 Commande de contrôle transmise par un périphérique MIDI externe Src Mode MOMENTARY La valeur est généralement désactivée (valeur minimum) ; elle est activée (valeur maximum) tant que le contrôleur est actionné.

• Si vous souhaitez utiliser la pédale interne ou la pédale Wave, réglez sur «MOMENTARY.» TOGGLE La valeur bascule entre «OFF» (minimum) et «ON» (maximum) chaque fois que la commande est utilisée. S. Range Min S. Range Max Dans la plage d’utilisation de la source, cette option détermine la plage qui contrôlera le paramètre cible. Le paramètre cible sera contrôlé au sein de la plage spéciée. En règle générale, il est conseillé de laisser Range Min sur «0» etRange Max sur «127.» Int Pdl Trig *1 Détermine comment la pédale interne est déclenchée. PATCH CHANGE Déclenchement lors du changement de patch. CTL 1–4 Déclenchement lors de l’utilisation de la pédale [CTL]. EXP1 SW Déclenchement lors de l’utilisation du commutateur de la pédale d’expression.

Déclenchement quand vous amenez la pédale d’expression au minimum.

Déclenchement quand vous amenez la pédale d’expression au-delà de la valeur centrale.

Déclenchement quand vous amenez la pédale d’expression au maximum.

Déclenchement quand vous amenez la pédale d’expression au minimum alors que son commutateur est activé.

Déclenchement quand vous amenez la pédale d’expression au- delà de la valeur centrale alors que son commutateur est activé.

Déclenchement quand vous amenez la pédale d’expression au maximum alors que son commutateur est activé. EXP2 Déclenchement quand vous déplacez la pédale d’expression. GK S1 GK S2 Déclenchement lorsque vous actionnez le bouton [S1]/[S2] du micro GK. Int Pdl Time *1 Détermine le temps qu’il faut à la pédale interne pour passer de la position relevée (talon) à la position enfoncée (avant). Int Pdl Curve *1 LINEAR, SLOW RISE, FAST RISE Sélectionnez une des courbes suivantes pour déterminer le changement induit par la pédale interne.

LINEAR SLOW RISE FAST RISE

Wav Pdl Rate *2 Détermine la durée d’un cycle de la pédale Wave. Paramètre Dénition WPdWavFrm *2 SAW, TRI, SIN Sélectionnez une des courbes suivantes pour déterminer le changement induit par la pédale interne. SAW TRIANGLE SINE *1 Source=INT PDL uniquement *2 Source=WAVE PDL uniquement Exemple de réglage Faites passer le synthé guitare une octave plus haut en appuyant sur la pédale [CTL 1] Sélectionnez le patch dont vous souhaitez modier les réglages, puis eectuez les réglages des paramètres suivants. Bouton Paramètre Valeur [SYSTEM] SysCtl: CTL1 Func PATCH SETTING [EFFECTS] Fx: Type PEDAL BEND Asgn1: On/O ON Asgn1: Target FXP.BND: POSITION Asgn1: Target Min 0 Asgn1: Target Max 100 Asgn1: Source INT PDL Asgn1: Src Mode MOMENTARY Asgn1: S. Range Min 0 Asgn1: S. Range Max 127 Asgn1: Int Pdl Trig CTL 1 Asgn1: Int Pdl Time

(Permet de déterminer le moment auquel la note passe une octave plus haut.) Asgn1: Int Pdl Curve LINEAR (Vous pouvez sélectionner une courbe diérente pour modier la manière dont le changement a lieu.) Pour les solos de guitare, vous pouvez appuyer sur la pédale [CTL 1] pour basculer AMP sur le mode solo Bouton Paramètre Valeur [SYSTEM] Sys: CTL 1 Func PATCH SETTING [EFFECTS] Asgn1: On/O ON Asgn1: Target AMP: SOLO SW Asgn1: Target Min OFF Asgn1: Target Max ON Asgn1: Source CTL 1 Asgn1: Src Mode TOGGLE Asgn1: S. Range Min 0 Asgn1: S. Range Max 127 Asgn2: On/O ON Asgn2: Target AMP: GAIN SW Asgn2: Target Min LOW Asgn2: Target Max MID Asgn2: Source CTL 1 Asgn2: Src Mode TOGGLE Asgn2: S. Range Min 0 Asgn2: S. Range Max 12713 DeutschEnglish Français Italiano Español Português Nederlands Réglages système Appuyez sur le bouton [SYSTEM] pour apporter une modication. MÉMO Pour plus de détails sur les symboles +/,, reportez-vous à la section «Procédure de base pour la modication des réglages» (p. 5). Spécication du système de sortie (Sys: Output) Paramètre Dénition Output Voir «Spécication du système de sortie (Sys: Output)» (p. 3). Réglages des micros GK (GK: ) Paramètre Dénition Connect Le GP-10 inclut une fonction capable de déterminer automatiquement la présence d’une connexion GK et de modier les réglages internes en conséquence. Vous pouvez ainsi régler toutes les fonctions autres que la modélisation/l’accordage alternatif (eets, accordeur, etc.) lorsque vous avez seulement connecté à GUITAR INPUT. En règle générale, vous devriez utiliser AUTO (paramètre par défaut). Dans les cas où la détection automatique ne fonctionne pas (par exemple, lorsque vous utilisez un micro hexaphonique autre que le GK-3), modiez le réglage. AUTO La présence d’une connexion GK est détectée automatiquement et les réglages internes sont modiés en conséquence. OFF Les réglages adaptés à une connexion GUITAR INPUT sont toujours utilisés. ON Les réglages adaptés à une connexion GK sont toujours utilisés. Setting Voir «MÉMO : Réglages GK» (p. 3) et «Sélection de réglage GK pour le patch (Patch: GK Set)» (p. 11). Réglages des paramètres 1–3 du GK (GK 1–3: ) Paramètre Dénition Type Voir «Conguration des micros GK» (p. 3). Scale *1 Voir «Spécication du diapason de votre guitare» (p. 3). Distance 1–6 Voir «Spécication de la distance depuis le chevalet» (p. 3). Sens 1–6 Voir «Réglage de la sensibilité du micro» (p. 3). PU Phase *1 Détermine la phase pour le micro hexaphonique et le micro normal. Réglez sur «NORMAL» et si la plage des basses fréquences est coupée, réglez sur «INVERSE.» PU Direction *1 Détermine la direction d’installation du micro divisé. NORMAL Positionné de manière à ce que le câble sorte à proximité de la 6ème corde. REVERSE Positionné de manière à ce que le câble sorte à proximité de la 1ère corde. Piezo Tone L *2 Permet de régler la plage des basses fréquences. Piezo Tone H *2 Permet de régler la plage des hautes fréquences. Sw Position *1 Change la fonction pour les boutons [S1], [S2] du GK-3, GK-2A ou GC-1 (REVERSE). Dwn Tune Shift Si votre guitare/basse est accordée plus bas que l’accordage normal, précisez le nombre de pas chromatiques de diérence. Nrml PU Gain Permet de régler le niveau d’entrée du micro normal. *1 Ne s’ache pas si «GC-1» est sélectionné comme type de micro. *2 Ce réglage s’ache si PU TYPE est réglé sur«PIEZO–. » Réglages système pour les pédales et les commutateurs (SysCtl: ) Permet de spécier individuellement les fonctions qui sont aectées aux pédales [CTL 1], [CTL 2] et à la pédale d’expression. Par défaut, «PATCH SETTING» est sélectionné. La fonction la plus adaptée au patch est aectée à chaque pédale. Si vous souhaitez que les pédales fonctionnent de la même manière quel que soit le patch sélectionné, choisissez un réglage autre que «PATCH SETTING.» Paramètre Dénition CTL 1–4 Func GKSW 1–2 Func EXPSW Func Réglages des pédales [CTL 1], [CTL 2] du GP-10, des commutateurs au pied externes (CTL 3, CTL 4), des boutons [S1], [S2] du micro GK et du commutateur de la pédale d’expression. PATCH SETTING Choisissez ce réglage si vous souhaitez que la fonction des pédales et des commutateurs change pour chaque patch. PATCH UP Permet de passer du numéro de patch actuel à un numéro augmenté de la valeur du réglage Patch Up. PATCH DOWN Permet de passer du numéro de patch actuel à un numéro diminué de la valeur du réglage Patch Down. PATCH SEL Déplacement vers le patch spécié par la fonction de sélection de patch.

• Pour des détails sur les autres valeurs, voir «Réglage de pédale et de commutateur pour chaque patch (Ctl: )» (p. 11). TUNER ON/ OFF

Mode Permet de régler le comportement de la valeur à chaque utilisation du commutateur. MOMENTARY L’état normal est Désactivé (valeur minimum). Le commutateur n’est activé (valeur maximum) qu’en cas de pression sur le commutateur au pied. TOGGLE Le réglage est activé (valeur maximum) ou désactivé (valeur minimum) avec chaque pression sur le commutateur au pied. C1–4 Pat. Up C1–4 Pat. Dwn GKSW1–2PUp GKSW1–2PDwn Spécie la distance d’incrément/de décrément par rapport au numéro de patch actuel lorsque PATCH UP/DOWN est sélectionné et que vous appuyez sur la pédale ou le commutateur. C1–4 Pat. Sel Spécie le numéro de patch auquel vous accédez directement lorsque PATCH SEL est sélectionné et que vous appuyez sur la pédale ou le commutateur. EXP 1 o Fn EXP 1 on Fnc EXP 2 Func GKVOL Func Réglages du volume GK du micro GK, de la pédale d’expression du GP-10 (lorsque le commutateur de la pédale est sur OFF et lorsqu’il est sur ON), et des pédales d’expression externes. PATCH SETTING Choisissez ce réglage si vous souhaitez que la fonction des pédales change pour chaque patch.

• Pour des détails sur les autres valeurs, voir «Réglage de pédale et de commutateur pour chaque patch (Ctl: )» (p. 11). Asgn Hld Sw Spécie si l’état de la pédale d’expression et le volume GK seront reétés (ON) ou non (OFF) par le patch suivant lorsque vous changez de patch. Exemple de réglage Dans tous les patchs, vous pouvez activer ou désactiver la pédale [CTL] Eectuez les réglages de paramètre suivants. Boutons Paramètre Valeur [SYSTEM] SysCtl: CTL 1 Func DELAY ON/OFF Dans tous les patchs, utilisez les pédales [CTL 1], [CTL 2] pour augmenter ou diminuer le numéro de patch de dix Boutons Paramètre Valeur [SYSTEM] SysCtl: CTL 1 Func PATCH DOWN SysCtl: CTL 2 Func PATCH UP SysCtl: C1 Pat. Down 10 SysCtl: C2 Pat. Up 10 Réglages audio USB (USBAudio: ) Paramètre Dénition In Lv Permet de régler le volume du signal audio numérique provenant de la prise USB (ordinateur). Out Lv Permet de régler le volume du signal audio numérique envoyé sur la prise USB (ordinateur). Routing Permet de spécier le routage de l’audio USB. Vous pouvez enregistrer le son du GP-10 sur votre DAW, lire le son enregistré depuis votre DAW et le surveiller sur le GP-10, ou travailler votre enregistrement avec Re-Guitar/Re-Amp. Pour plus de détails, voir le «Parameter Guide» (PDF). Que signie Re-Guitar/Re-Amp ? Avec cette technique, un signal original non traité par une modélisation ou des eets est enregistré sur le DWAS, ce qui vous permet de modier ultérieurement le son de modélisation ou le son de l’ampli an de créer le résultat nal. Vous avez ainsi toute liberté pour changer le son une fois que vous avez terminé l’enregistrement. Réglages de sortie MIDI du jeu à la guitare (MIDI: ) Paramètre Dénition On/O Si le réglage est sur «OFF,» les données de jeu à la guitare sont envoyées depuis MIDI OUT. Mode MONO Dans ce mode, un canal par corde est utilisé, soit six canaux au total. POLY Dans ce mode, les messages concernant l’ensemble des six cordes sont transmis sur un seul canal. Chromatic Si vous utilisez le String Bend ou une autre technique de ce type pour changer progressivement la note avec la guitare ou la basse, vous pouvez congurer le GP-10 de manière à ce que la note des messages MIDI envoyés change par incréments de demi-ton. Hold Pedal Spécie la pédale à laquelle la fonction Hold est aectée. OFF La pédale Hold n’est pas aectée. CTL 1 La pédale [CTL 1] est la pédale Hold. CTL 2 La pédale [CTL 2] est la pédale Hold. Pedal Bend Spécie si les opérations de la pédale d’expression transmettent les messages de changement de note. OFF Les messages de changement de note ne sont pas transmis. DOWN Les données de déplacement vers le bas sont transmises. UP Les données de déplacement vers le haut sont transmises. Bend Range Spécie la plage maximum de changement pour les messages de changement de note. Data Thin Si cette option est activée, les données de changement de note sont diminuées pour réduire le volume de données MIDI. String Ch Spécie le canal MIDI utilisé pour transmettre des données de jeu à la guitare. Si le mode est réglé sur «MONO,» les données seront transmises à l’aide des six canaux en commençant par le canal que vous spéciez ici. Dynamics Permet de régler la sensibilité du changement de volume sonore (vélocité). Plus vous augmentez ce réglage, plus il est facile de produire des valeurs de vélocité élevées. Play Feel Permet de régler la courbe de changement de vélocité du son. FEEL1–4 FEEL1 est le mode conférant au son la variation de volume la plus large selon la dynamique de picking. À mesure que le numéro de réglage augmente, il devient plus facile de produire des volumes sonores élevés même avec un picking plus faible. Vous pouvez ainsi jouer à un volume homogène, que vous tapotiez sur les cordes ou que vous les pinciez fortement. NO DYNA Dans ce mode, les sons sont joués à volume xe, quelle que soit la force du picking. Low Velo Cut Réglez cette option si le simple contact avec une corde provoque un déclenchement accidentel de la corde. L’augmentation de cette valeur rend le déclenchement des notes plus dicile. Réglages de l’accordeur (Tuner: ) Paramètre Dénition Pitch Permet de spécier le diapason de référence. Sound MUTE Pas d’émission de son pendant l’accordage. BYPASS Pendant l’accordage, le son provenant du connecteur GK IN/de la prise GUITAR IN sera émis sans changement. L’ensemble des modélisations et eets sera désactivé. EFFECT Vous permet d’accorder tout en écoutant le son actuel de l’eet/de la modélisation. Fonction ENABLE Dans l’écran de lecture, appuyer sur les pédales [I] et [H] simultanément permet de passer en mode Tuner. DISABLE Dans l’écran de lecture, appuyer sur les pédales [I] et [H] simultanément ne permet pas de passer en mode Tuner.

• Dans l’écran de lecture, appuyer sur le bouton [J] permet de passer en mode Tuner.Opérations liées aux patchs

Réglage du contraste de l’écran (Sys: Contrast) Paramètre DénitionContrast Permet de régler le contraste de l’écran. Réglages du verrouillage du panneau (Sys: Knob Lock) Paramètre DénitionKnob LockSi ce réglage est activé, la sélection du patch à l’aide de la commande [PATCH/VALUE] est désactivée. Ceci empêche le changement du numéro de patch si votre pied touche la commande [PATCH/VALUE] lorsque vous utilisez la pédale. Réglages de la fonction Auto O (Sys: Auto O) Paramètre DénitionAuto OLe GP-10 peut s’éteindre automatiquement. L’appareil s’éteint automatiquement lorsque 10 heures se sont écoulées depuis votre dernière utilisation de l’appareil. Dans les réglages d’usine, cette fonction est activée (extinction automatique au bout de 10 heures). Si vous souhaitez que l’appareil reste allumé tout le temps, réglez-la sur «OFF.» Limitation des patchs pouvant être sélectionnés dans l’écran de lecture (Sys: Patch Extent) Paramètre DénitionPatch ExtentSi ce réglage est sur «ON,» les patchs pouvant être sélectionnés dans l’écran de lecture sont limités à la plage que vous spéciez. Vous pouvez utiliser ce réglage pour éviter que des patchs indésirables ne soient sélectionnés pendant une performance en direct.Exemple : Si vous souhaitez sélectionner les numéros de patch 20–35, eectuez les réglages suivants.• Patch Extent: ON• Min: 20• Max: 35 Min Max Réglage de la pédale d’expression (Calibration) La pédale d’expression du GP-10 a été congurée pour un réglage optimal en usine. Elle peut toutefois se dérégler à la suite d’une utilisation intensive ou dans certains contextes d’utilisation. Si vous rencontrez des problèmes (dysfonctionnement du commutateur ON/OFF de la pédale d’expression ou impossibilité de couper complètement le son de la pédale, par exemple), vous pouvez suivre la procédure ci-après pour régler de nouveau la pédale.

1. Appuyez plusieurs fois sur le bouton [SYSTEM] pour sélectionner « Calibration »

L’écran ache «Set EXP1 to MIN.»

2. Enfoncez le talon de la pédale d’expression à fond, puis relâchez-la et appuyez

sur le bouton [WRITE]. L’écran ache «Set EXP1 to MAX.»

3. Enfoncez la pointe de la pédale d’expression à fond, puis relâchez-la et appuyez

sur le bouton [WRITE]. Une valeur indiquant la raideur actuelle (EXP1Sw: Threshold) du commutateur de la pédale d’expression apparaît sur l’écran.Valeur : 1–16 (par défaut : 8)

4. Utilisez la commande [VALUE] pour régler la raideur (THRESHOLD) du

commutateur de la pédale d’expression. Moins la valeur est élevée, plus le commutateur répondra facilement, même lorsque vous appuierez légèrement.

• Ces valeurs ne sont pas initialisées lorsque vous exécutez le rétablissement des valeurs d’usine. Rétablissement des réglages d’usine (Factory Reset) Le rétablissement des paramètres système du GP-10 (Paramètres système) à leurs réglages d’usine par défaut est appelé «Rétablissement des paramètres d’usine.»

1. Appuyez plusieurs fois sur le bouton [SYSTEM] jusqu’à ce que «Factory Reset»

2. Utilisez la commande [VALUE] pour spécier les paramètres qui seront rétablis à

leurs réglages d’usine. Valeur DénitionSYSTEM + PATCH Réglages des paramètres système + réglages des patchs utilisateurPATCH Réglages des patchs utilisateur

3. Appuyez sur le bouton [WRITE].

L’écran de conrmation apparaît. Si vous décidez d’annuler, appuyez sur le bouton [EXIT].

4. Si vous souhaitez poursuivre avec le rétablissement des paramètres d’usine,

appuyez sur le bouton [WRITE]. Opérations liées aux patchs &Pour des détails sur l’enregistrement d’un patch (Write), voir «Sauvegarde d’un patch» (p. 4). Échange de patchs (Exchange) Vous pouvez échanger un patch avec un autre, en réarrangeant les patchs.

1. Sélectionnez le patch source de l’échange.

2. Appuyez sur le bouton [WRITE].

3. Appuyez sur les boutons [K] [J] jusqu’à ce que «Exchange» apparaisse sur

l’achage. Patch cible de l’échange Numéro Exchange with#90 Init Patch

4. Utilisez la commande [VALUE] pour sélectionner le patch cible de l’échange.

5. Appuyez sur le bouton [WRITE] ; les patchs seront échangés.

Insertion d’un patch (Insert) Pour insérer un patch, choisissez «Insert» à l’étape 3 de la procédure d’échange. Exemple : Si vous insérez le patch 1 au patch 30, le patch 30 et les patchs suivants se déplacent vers le haut d’un patch (le patch 30 devient le patch 31).

• Lorsque vous exécutez Insert, le dernier patch (patch 99) est supprimé. Patch cible de l’insertion Numéro Insert to #90 Init Patch Initialisation d’un patch (Initialize) Cette opération initialise un patch.

1. Sélectionnez le patch à initialiser.

2. Appuyez sur le bouton [WRITE].

3. Appuyez sur les boutons [K] [J] jusqu’à ce que «Initialize» apparaisse sur

l’achage. Patch à initialiser Numéro Initialize #01 Dual Sync

4. Appuyez sur le bouton [WRITE] ; le patch sera initialisé.15

REMARQUES IMPORTANTES AVERTISSEMENT Pour couper complètement l’alimentation de l’appareil, retirez la che de la prise secteur Même s’il est hors tension, l’appareil n’est pas complètement coupé de sa source d’alimentation principale. Si vous souhaitez couper complètement l’alimentation de l’appareil, mettez l’appareil hors tension puis retirez la che de la prise secteur. Pour cette raison, la prise secteur à laquelle vous choisissez de raccorder la che du cordon d’alimentation devrait être à portée et main et facilement accessible. À propos de la fonction Auto O Cet appareil est automatiquement éteint lorsqu’une durée prédéterminée s’est écoulée depuis sa dernière utilisation ou la dernière utilisation de ses boutons ou commandes (fonction d’arrêt automatique). Si vous ne souhaitez pas que l’appareil s’éteigne automatiquement, désactivez la fonction d’arrêt automatique (p. 14). AVERTISSEMENT Utilisez exclusivement l’adaptateur secteur spécié et la tension correcte Veillez à utiliser uniquement l’adaptateur secteur fourni avec l’appareil. Assurez- vous également que la tension du secteur correspond à la tension d’entrée indiquée sur l’adaptateur secteur. Les autres adaptateurs secteur pouvant utiliser une polarité diérente ou être conçus pour un voltage diérent, leur utilisation risque dès lors de provoquer des dommages, des dysfonctionnements ou une décharge électrique. ATTENTION Veillez à ne pas vous pincer les doigts Lorsque vous manipulez les pièces amovibles suivantes, veillez à ne pas vous pincer les doigts ou autre. Un adulte doit toujours être responsable de la manipulation de ces éléments.

• Pédale d’expression (p. 4) Emplacement

• Selon le matériau et la température de la surface sur laquelle vous placez l’appareil, il est possible que les pieds en caoutchouc la décolorent ou la détériorent. Pour éviter cela, vous pouvez disposer un morceau de feutre ou un chion sous les pieds en caoutchouc. Ce faisant, assurez-vous que l’appareil ne risque pas de glisser ou d’être déplacé accidentellement. Entretien

• Pour le nettoyage quotidien de l’appareil, utilisez un chion doux et sec ou un chion légèrement imbibé d’eau. Pour retirer les saletés tenaces, utilisez un chion imprégné de détergent doux et non abrasif. Essuyez ensuite en profondeur l’appareil à l’aide d’un chion doux et sec. Réparations et données

• Avant de donner l’appareil à réparer, veillez à eectuer une sauvegarde des données qui sont stockées dessus ; vous pouvez également noter les informations dont vous avez besoin, si vous préférez. Nous apportons tout notre soin à la protection des données stockées sur votre appareil lorsque nous procédons aux réparations. Mais dans certains cas, par exemple lorsque la section de la mémoire est endommagée physiquement, la restauration du contenu enregistrer peut s’avérer impossible. Roland décline toute responsabilité quant à la restauration de contenu enregistré perdu. Précautions supplémentaires

• Toutes les données enregistrées sur l’appareil peuvent être perdues suite à une défaillance de l’appareil, une utilisation incorrecte ou autre. Pour vous protéger contre la perte irrécupérable de données, pensez à eectuer régulièrement des sauvegardes des données enregistrées sur l’appareil.

• Roland décline toute responsabilité quant à la restauration de contenu stocké qui aurait été perdu.

• Ne frappez jamais l’écran ou ne lui appliquez jamais de fortes pressions.

• Utilisez uniquement la pédale d’expression spéciée (Roland EV-5, FL-500H/L ; vendue séparément). Le branchement de toute autre pédale d’expression risque de provoquer des dysfonctionnements et/ou d’endommager l’appareil.

• Lorsque vous utilisez la pédale d’expression, veillez à ne pas vous pincer les doigts entre la partie amovible et le boîtier. Dans des lieux où de jeunes enfants sont présents, veillez à ce qu’un adulte exerce une surveillance et un accompagnement.

• ASIO est une marque commerciale et un logiciel de Steinberg Media Technologies GmbH.

• Ce produit contient une plate-forme logicielle intégrée eCROS de eSOL Co.,Ltd. eCROS est une marque déposée de eSOL Co., Ltd. au Japon.

• Roland, BOSS, COSM, V-Guitar et METAL ZONE sont des marques déposées ou des marques de Roland Corporation aux États-Unis et/ou dans d’autres pays.

• Les noms de produits mentionnés dans ce document sont des marques ou des marques déposées de leurs propriétaires respectifs. Dans le présent manuel, ces noms sont utilisés car il s’agit de la méthode la plus pratique de décrire les sons simulés à l’aide de la technologie COSM.16 Guide de dépannage Liste des messages d’erreur Principales caractéristiques Message Explication Action MEMORY DAMAGED! Il est possible que le contenu de la mémoire ait été endommagé. Veuillez exécuter un rétablissement des paramètres d’usine. Si cela ne résout pas le problème, contactez votre revendeur ou un centre de service Roland local. MIDI Buer Full! Une quantité inhabituellement importante de données MIDI a été reçue et n’a pas pu être traitée. Réduisez la quantité de messages MIDI transmis. System Error! Un problème s’est produit sur le système. Contactez votre revendeur ou un centre de service Roland local. Problème Points à vérier Solution Page Absence de son/volume insusant Le bouton [OUTPUT LEVEL] est-il réglé au minimum? Réglez la commande sur le réglage approprié. — Le volume du micro est-il au réglé à faible niveau ? Augmentez le volume du micro GK à un niveau approprié. — Le commutateur de sélection du micro GK est-il réglé sur «GUITAR»? Réglez le commutateur du micro GK sur «MIX. » — La pédale d’expression est-elle relâchée? Relâchez la pédale d’expression. — Le réglage Patch: Level est-il sur un niveau faible ? Essayez d’augmenter Patch: Level. p. 4, p. 11 Le GP-10 et les autres appareils sont-ils correctement branchés ? Vériez les connexions avec les autres périphériques. p. 2 S’il n’y a aucun son par USB, les réglages USBAudio sont-ils corrects ? Réglez les paramètres sur les valeurs appropriées. p. 13 Le niveau de volume de l’instrument connecté à la prise AUX IN est trop bas. Utilisez-vous un câble de connexion comportant une résistance? Utilisez un câble de connexion sans résistance. — Le volume est inégal d’une corde à l’autre La sensibilité du micro GK est-elle correctement réglée ? Eectuez le réglage. p. 3 Le micro GK est-il correctement xé ? Consultez le manuel de votre micro GK et xez le micro GK correctement. Sur le site Web de Roland, la page «GK-3 Installation Tips» comporte une description et des photos de la procédure de xation d’un micro GK. N’oubliez pas de consulter cette page. http: //www.roland.com/GK/

Lorsque vous utilisez les eets de pédale ou du GP-10 ou la pédale d’expression, le résultat varie pour chaque patch L’eet produit à l’aide de la pédale d’expression est diérent pour chaque son (patch). Vériez l’eet de chaque patch au préalable. — Un phénomène d’oscillation se produit. Dans les réglages d’eet, une valeur de gain ou un paramètre de volume sont-ils dénis sur un réglage trop élevé ? Diminuez la valeur. p. 9 Échec de l’échange de patchs Voyez-vous apparaître autre chose que l’écran de lecture sur l’acheur ? Sur le GP-10, vous ne pouvez pas changer de patchs lorsqu’un écran autre que l’écran de lecture est aché. Appuyez sur le bouton [EXIT] une ou plusieurs fois pour revenir à l’écran de lecture.

La commande [PATCH/VALUE] ne fonctionne pas. Le réglage Sys: Knob Lock est-il activé ? S’il est activé, la sélection de patch à l’aide de la commande [PATCH/ VALUE] est désactivée. Désactivez Sys: Knob Lock. p. 14 Impossible de passer en mode Tuner La fonction Tuner est-elle désactivée ? Si elle est désactivée, appuyer simultanément sur les pédales [I] et [H] ne permet pas de passer en mode Tuner. Activez la fonction Tuner. p. 14 Impossible d’utiliser un contrôleur (pédale ou bouton) pour faire varier un paramètre. Utilisez-vous la pédale interne comme paramètre source de l’aectation ? Si vous spéciez «INT PDL» ou «WAVE PDL» comme paramètre source de l’aectation, le paramètre d’eet cible que vous avez aecté variera automatiquement. Si vous souhaitez utiliser un contrôleur pour faire varier un paramètre, désactivez temporairement le paramètre de commutateur pour cette aectation an d’arrêter la pédale interne. p. 12 BOSS GP-10: Guitar Processor Alimentation Adaptateur secteur Consommation 350 mA Dimensions 251 (L) x 207 (P) x 71 (H) mm Hauteur maximale: 251 (L) x 207 (P) x 93 (H) mm Poids 1,9 kg (adaptateur secteur non compris) Accessoires Modèle avec micro GK inclus Modèle pour micro GK vendu séparément Adaptateur secteur Mode d’emploi Dépliant «CONSIGNES DE SÉCURITÉ» Micro hexaphonique (Roland GK-3) Câble GK (3 m) Adaptateur secteur Mode d’emploi Dépliant «CONSIGNES DE SÉCURITÉ» Options (vendues séparément) Micro hexaphonique : Roland GK-3 Câble GK : Roland GKC-5 (5 m), GKC-10 (10 m) Câble parallèle GK (micro GK #" connecteur GK x 2) : Roland GKP-2 Sélecteur d’unité : Roland US-20 Commutateur au pied : FS-5U Commutateur au pied double : FS-6 Pédale d’expression : Roland EV-5, FV-500L/500H

• En vue d’améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modiés sans avis préalable.For the USA
