Type de produit	Robot lave-vitres
Marque et modèle	ECOVACS W830
Dimensions (L x l x H)	295 x 295 x 95 mm
Poids	1.2 kg
Alimentation	Adaptateur secteur 100-240V AC, 24V DC 3.75A
Puissance nominale	75 W
Batterie de secours	Batterie intégrée pour maintien en cas de coupure
Modes de nettoyage	Mode « N » (grandes fenêtres) et Mode « Z » (fenêtres larges)
Télécommande	Télécommande avec piles, portée standard
Câble de sécurité	Obligatoire pour usage extérieur, avec boîtier de protection
Dimensions minimales de la fenêtre	45 cm x 65 cm
Épaisseur minimale du cadre	5 mm
Température d'utilisation	0 °C à 40 °C
Ventilation	Ventilateur pour adhérence par aspiration
Lingette de nettoyage	Lingette microfibre, lavable et réutilisable
Chiffon de finition fourni	Oui, pour polir les traces
Entretien	Nettoyer lingette, ventilateur, détecteurs et bande de roulement régulièrement
Indicateur lumineux	Vert, bleu, rouge selon statut
Sécurité	Arrêt automatique, câble de sécurité, boîtier de protection
Utilisation autorisée	Domestique uniquement, surfaces vitrées lisses

FOIRE AUX QUESTIONS - W830 ECOVACS

Comment fixer la lingette de nettoyage sur le robot ?

Retournez le robot, placez la lingette sur le velcro en veillant à ne pas obstruer le ventilateur ni les détecteurs de bord. Assurez-vous qu'elle est bien centrée.

Que faire si l'indicateur lumineux clignote VERT ?

Cela signifie que la batterie de secours n'est pas suffisamment chargée. Laissez le robot branché jusqu'à ce que l'indicateur devienne bleu fixe.

Puis-je utiliser le robot sur des fenêtres horizontales ?

Oui, mais uniquement en utilisant les boutons de direction de la télécommande pour guider le robot manuellement.

Pourquoi mon robot ne s'arrête-t-il pas sur la vitre malgré l'indicateur bleu fixe ?

Vérifiez que la lingette est correctement attachée et que le ventilateur n'est pas obstrué. Nettoyez également une section de la vitre si elle est trop sale.

Que signifie l'indicateur rouge ?

L'indicateur rouge signale un problème. Consultez la section de dépannage : réinitialisez le robot via la télécommande ou nettoyez les détecteurs de bord et le ventilateur.

Comment réinitialiser le robot ?

Appuyez sur le bouton de réinitialisation situé sur la télécommande. Si nécessaire, utilisez également les boutons de direction pour déplacer le robot.

Puis-je utiliser une solution de nettoyage autre que celle recommandée ?

Non, utilisez uniquement la solution WINBOT. D'autres produits peuvent réduire les performances et endommager le robot.

Comment nettoyer la bande de roulement ?

Mettez le robot sous tension, maintenez le bouton DÉMARRAGE/PAUSE enfoncé 5 secondes pour arrêter le ventilateur. Utilisez les touches ▲ et ▼ de la télécommande pour faire tourner les bandes, puis nettoyez-les avec le chiffon de finition.

Est-il sécuritaire d'utiliser le robot à l'extérieur ?

Oui, mais vous devez impérativement utiliser le câble de sécurité et le boîtier de protection. Placez le boîtier à l'intérieur de la fenêtre et assurez-vous qu'il est bien fixé.

Comment jumeler la télécommande avec le robot ?

Mettez le robot sous tension. Appuyez simultanément sur le bouton de jumelage du robot et sur le bouton de jumelage de la télécommande. Un bip confirme la réussite.

MODE D'EMPLOI W830 ECOVACS

Manuel de l'utilisateur

ES-LATAM

Félicitation, vous avez acheté un Ecovacs Robotics WINBOT! Nous espérons qu'il vous apportera plusieurs années de satisfaction. Nous sommes certains que votre nouveau robot vous aidera à garder votre maison propre et vous offrir plus de temps pour vivre de façon intelligente et profiter de la vie.

Avant de continuer, veuillez enregistrer votre produit sur le site web de Ecovacs www.ecovacsrobotics.com/registration/. Nous vous suggérons aussi de conserver avec soin le numéro du modèle, le numéro de série, la date d'achat et d'attacher votre reçu avec cette page.

# MODÈLE ____

# DE SÉRIE ____

DATE D'ACHAT ____/____/____

Si vous avez des problèmes de programmation ou si le robot fonctionne incorrectement, veuillez nous contacter avant de revisiter votre fournisseur pour fin de retour. Pour plus d'informations, d'assistance ou d'informations sur la garantie, veuillez visitez le site Web Ecovacs Robotics à www.ecovacsrobotics.com ou appelez 1-844-ECOVACS (1-844-326-8227).

Merci avoir choisi WINBOT!

Contenu

1. Information de sécurité importante....18
2. Contenu de l'emballage et spécification technique....20

2.1 Contenu de l'emballage....20
2.2 Spécifications....20
2.3 Diagramme du produit....21

1. Utilisation du Robot....22

3.1 Notes avant le nettoyage....22
3.2 Attacher la lingette de nettoyage....23
3.3 Assemblage de l'adaptateur d'alimentation....23
3.4 Installation du câble de sécurité....23
3.5 Placer le boîtier de sécurité....25
3.6 Vaporiser la solution de nettoyage....25
3.7 Débuter....26
3.8 Pauser....27
3.9 Mise en arrêt....28

1. Entretien....29

4.1 Lingette de nettoyage....29
4.2 Ventilateur et détecteurs....29
4.3 Bande de roulement....30

1. Indice d'état, lumière et son....30
2. Résolution de problème....31

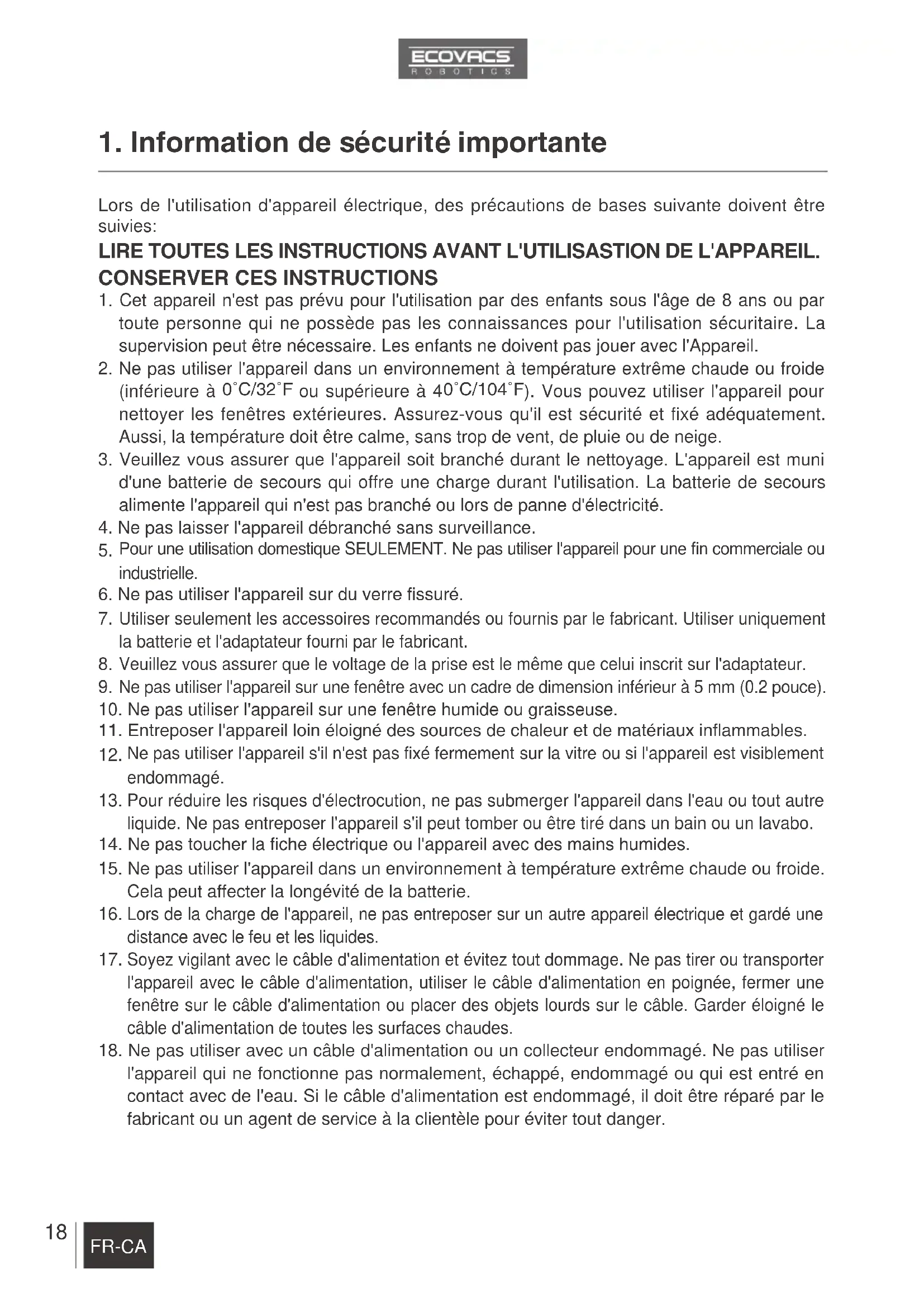

1. Information de sécurité importante

Lors de l'utilisation d'appareil électrique, des précautions de bases suivante doivent être suivies:

LIRE TOUTES LES INSTRUCTIONS AVANT L'UTILISASTION DE L'APPAREIL. CONSERVER CES INSTRUCTIONS

1. Cet appareil n'est pas prévu pour l'utilisation par des enfants sous l'âge de 8 ans ou par toute personne qui ne possède pas les connaissances pour l'utilisation sécuritaire. La supervision peut être nécessaire. Les enfants ne doivent pas jouer avec l'Appareil.
2. Ne pas utiliser l'appareil dans un environnement à température extrême chaude ou froide (inférieure à 0°C/32°F ou supérieure à 40°C/104°F). Vous pouvez utiliser l'appareil pour nettoyer les fenêtres extérieures. Assurez-vous qu'il est sécurité et fixé adéquatement. Aussi, la température doit être calme, sans trop de vent, de pluie ou de neige.
3. Veuillez vous assurer que l'appareil soit branché durant le nettoyage. L'appareil est muni d'une batterie de secours qui offre une charge durant l'utilisation. La batterie de secours alimente l'appareil qui n'est pas branché ou lors de panne d'électricité.
4. Ne pas laisser l'appareil débranché sans surveillance.
5. Pour une utilisation domestique SEULEMENT. Ne pas utiliser l'appareil pour une fin commerciale ou industrielle.
6. Ne pas utiliser l'appareil sur du verre fissuré.
7. Utiliser seulement les accessoires recommandés ou fournis par le fabricant. Utiliser uniquement la batterie et l'adaptateur fourni par le fabricant.
8. Veuillez vous assurer que le voltage de la prise est le même que celui inscrit sur l'adaptateur.
9. Ne pas utiliser l'appareil sur une fenêtre avec un cadre de dimension inférieur à 5 mm (0.2 pouce).
10. Ne pas utiliser l'appareil sur une fenêtre humide ou graisseuse.
11. Entreposer l'appareil loin éloigné des sources de chaleur et de matériaux inflammables.
12. Ne pas utiliser l'appareil s'il n'est pas fixé fermement sur la vitre ou si l'appareil est visiblement endommagé.
13. Pour réduire les risques d'électrocution, ne pas submerger l'appareil dans l'eau ou tout autre liquide. Ne pas entreposer l'appareil s'il peut tomber ou être tiré dans un bain ou un lavabo.
14. Ne pas toucher la fiche électrique ou l'appareil avec des mains humides.
15. Ne pas utiliser l'appareil dans un environnement à température extrême chaude ou froide. Cela peut affecter la longévité de la batterie.
16. Lors de la charge de l'appareil, ne pas entreposer sur un autre appareil électrique et gardé une distance avec le feu et les liquides.
17. Soyez vigilant avec le câble d'alimentation et évitez tout dommage. Ne pas tirer ou transporter l'appareil avec le câble d'alimentation, utiliser le câble d'alimentation en poignée, fermer une fenêtre sur le câble d'alimentation ou placer des objets lourds sur le câble. Garder éloigné le câble d'alimentation de toutes les surfaces chaudes.
18. Ne pas utiliser avec un câble d'alimentation ou un collecteur endommagé. Ne pas utiliser l'appareil qui ne fonctionne pas normalement, échappé, endommagé ou qui est entré en contact avec de l'eau. Si le câble d'alimentation est endommagé, il doit être réparé par le fabricant ou un agent de service à la clientèle pour éviter tout danger.

1. Information de sécurité importante

1. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou un agent de service à la clientèle pour éviter tout danger.
2. La fiche du réceptacle soit être retirée avant d'effectuer le nettoyage ou l'entretien de l'appareil. Ne pas tirer sur le câble d'alimentation électrique pour débrancher l'adaptateur.
3. La batterie de secours doit être remplacée par le fabricant ou un agent de service à la clientèle pour éviter tout danger.
4. La batterie de secours doit être remplacée par le fabricant ou un agent de service à la clientèle pour éviter tout danger.
5. Débrancher l'appareil et retirer de la charge avant de retirer la batterie pour la mise au rebu de l'appareil.
6. Veuillez mettre au rebu les piles selon les lois et réglementations applicables.
7. Ne pas incinérer l'appareil même s'il est sévèrement endommagé. Les batteries peuvent exploser si placé dans le feu.
8. L'appareil doit être utilisé comme l'indiquent les instructions dans le manuel de l'utilisateur. Ecovacs Robotics n'est pas responsable pour les dommages ou blessures causés par une utilisation inappropriée.

2. Contenu de l'emballage et spécification technique

2.1 Contenu de l'emballage

Adaptateur d'alimentation

Manuel de l'utilisateur

Boîtier de protection et laisse

Télécommande avec piles

Chiffon de finition(1) Câble de

2.2 Spécifications

Modèle	W830
Tension fonctionnelle 24V DC Puissance nominale (W) 75W
Télécommande
Tension d'alimentation 3V DC
Adaptateur d'alimentation : EA10952
Entré: 100V-240V AC 50/60Hz 2.5A Sortie: 24V		DC 3.75A

* Les spécifications techniques et de conceptions peuvent changer au cours du développement continu du produit.

2. Contenu de l'emballage et spécification technique

2.3 Diagramme du produit Robot

1. Indice d'état, lumière et bouton DÉMARRAGE/PAUSE
2. Poignée
3. Câble d'alimentation
4. Interrupteur de tension

5. Lingette de nettoyage

6. Bande de roulement

7. Détecteur de roue
8. Indice d'état lumineux sous l'appareil
9. Ventilateur
10. Détecteur de bord

Télécommande

1. Bouton de RÉINITIALISATION
2. Bouton de contrôles de direction
3. Bouton DÉMARRAGE/ARRÊT
4. « N » Bouton de mode de nettoyage
5. « Z » Bouton de mode de nettoyage
6. Bouton de télécommande pour le jumelage

3. Utilisation du Robot

3.1 Notes avant le nettoyage

Ne pas utiliser WINBOT 8 sur une fenêtre avec un cadre de dimension inférieur à 5 mm (0.2 pouce).

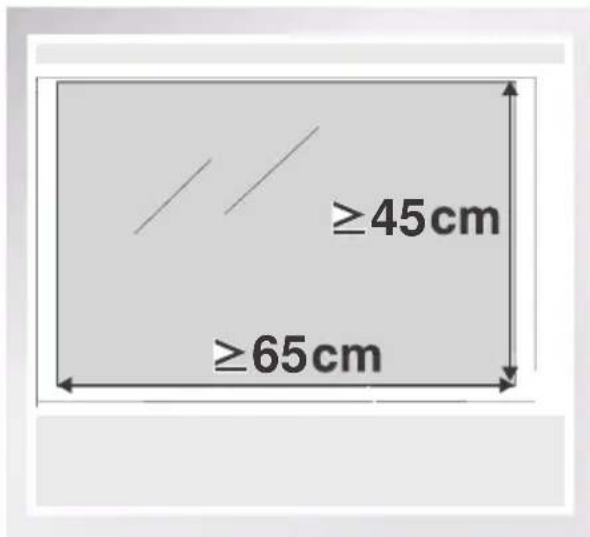

WINBOT 8 peut nettoyer des fenêtres avec ou sans cadres. Les dimensions du cadre doivent être supérieur à 45cm x 65cm (17.7" x 25.6").

Si l'indice lumineux de WINBOT 8 clignote VERT après le démarrage (ON), veuillez charger la batterie de secours. WINBOT 8 doit demeurer sur la charge jusqu'à ce que l'indice de couleur clignote BLEU pour charger complètement la batterie de secours. WINBOT 8 ne nettoie pas sans une batterie de secours chargée.

Si la fenêtre est complètement souillée, nettoyer une section de la vitre puis placer WINBOT 8 sur la fenêtre.

• Veuillez laisser une espace minimale de 15 cm (5.9") entre la vitre et les obstacles dans la pièce, comme les rideaux et les meubles.
  ■ WINBOT 8 peut nettoyer une vitre horizontale en utilisant uniquement les boutons de direction sur la télécommande.
  ■ Ne pas utiliser WINBOT 8 en position renversée.
  ■ WINBOT 8 doit uniquement être utilisé avec la solution de nettoyage WINBOT. L'utilisation de produit nettoyant autre que ceux de fabricant WINBOT réduit la performance te peut endommager le robot.

3. Utilisation du Robot

3.2 Attacher la lingette de nettoyage

Retourner WINBOT 8 et attacher délicatement la lingette de nettoyage sur le velcro. Assurez-vous que la lingette de nettoyage est placée avec exactitude sur le velcro et ne recouvre pas le ventilateur ou les détecteurs de bord.

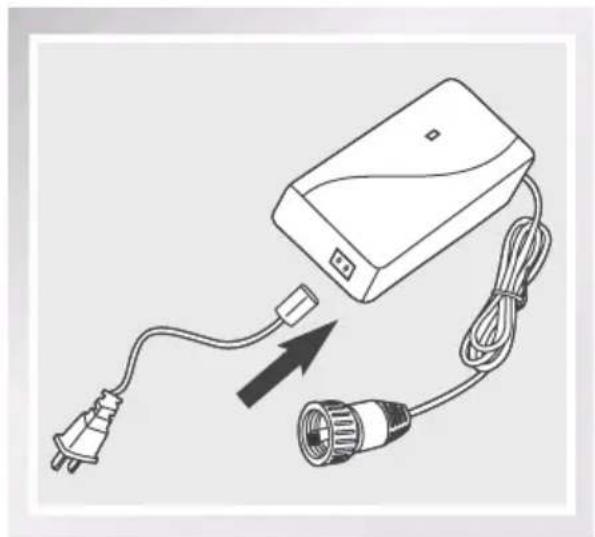

3.3 Assemblage de l'adaptateur d'alimentation

3.4 Installation de l'amarre de sécurité

SI WINBOT est utilisé pour le nettoyage de fenêtre extérieure, l'utilisation du boîtier de protection et la laisse sont OBLIGATOIRES.

* Si WINBOT 8 est utilisé pour nettoyer une fenêtre intérieure, rendez-vous à l'étape 3.6.

Extrémité A : Câble d'alimentation du robot Extrémité C : Boîtier de sécurité

Extrémité B : Câble d'alimentation de l'adaptateur Extrémité D : Laisse de sécurité

3. Utilisation du Robot

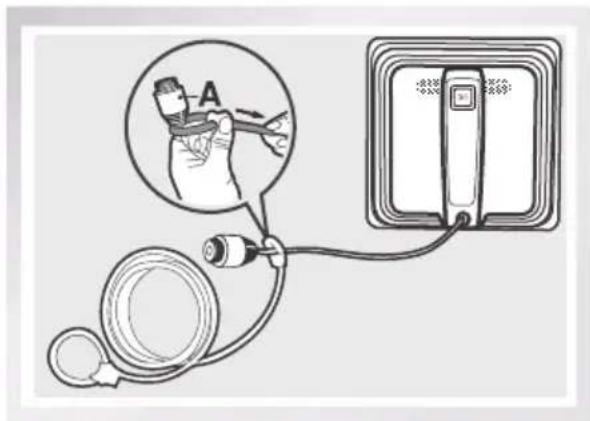

1 Faire une boucle avec une extrémité du boîtier de protection avec l'extrémité A du câble d'alimentation du robot, puis bien serrer.

2 Connecter l'extrémité A avec l'extrémité B puis serrer.

3 Faire une boucle avec l'autre extrémité du boîtier de sécurité, autour du boîtier, puis bien serrer.

* Si la longueur du câble d'alimentation restreint le mouvement de WINBOT 8, veuillez utiliser une rallonge WINBOT. Déconnecter l'extrémité A et l'extrémité B, puis connecter avec les deux extrémités respectives de la rallonge puis serrer.
* Utiliser uniquement une seule rallonge lorsque WINBOT 8 est en nettoyage de fenêtre extérieure.

3. Utilisation du Robot

3.5 Position du boîtier de sécurité

Le boîtier de sécurité DOIT être placé à l'intérieure de la fenêtre.

■ Appuyer fermement sur le boîtier de sécurité, placé à l'intérieure de la fenêtre à nettoyer. Assurez-vous que le boîtier de sécurité est bien fixé.

* WINBOT doit uniquement être utilisé avec la solution de nettoyage WINBOT. L'utilisation de produit nettoyant autre que ceux de fabricant WINBOT réduit la performance te peut endommager le robot.

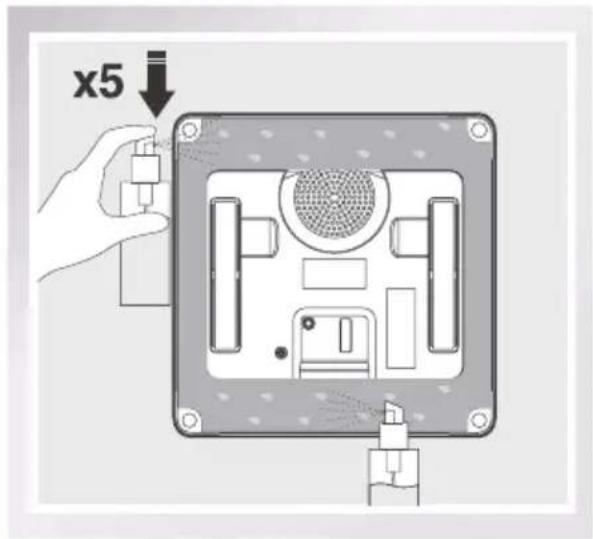

Vaporiser 5 fois le dessus et le dessous de la lingette de nettoyage avec la solution de nettoyage WINBOT.

Après avoir appliqué la solution, essuyer le dessous de WINBOT 8 avec le chiffon de finition fourni.

3. Utilisation du Robot

3.7 Débuter

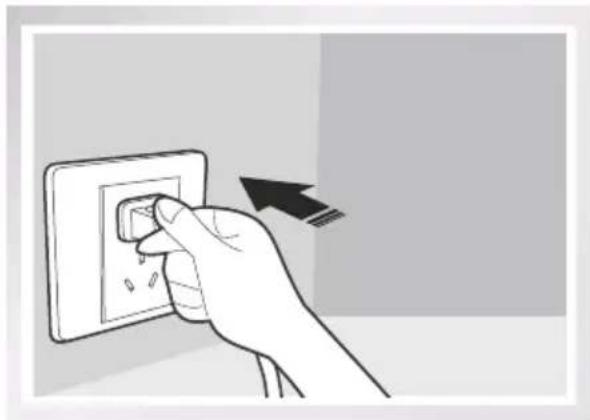

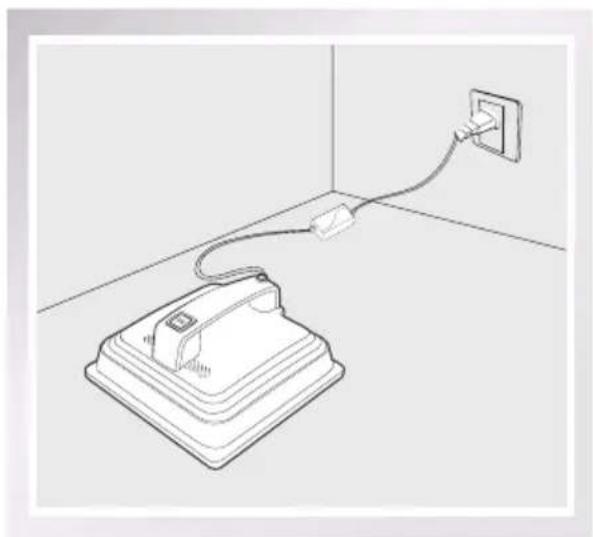

1 Brancher WINBOT 8

2 Mettre sous tension (ON)

Positionner l'interrupteur sur la position « — ». WINBOT 8 est démarré lorsque l'indice de lumière clignote BLEU.

3 Placer sur la vitre

Placer WINBOT 8 sur la fenêtre, au moins 10 cm (4") de distance avec les coins et obstacles. WINBOT 8 est fixé avec succès sur la fenêtre lorsque le statut de l'indice lumineux est BLEU continu.

* Veuillez laisser une espace minimale de 15 cm (5.9") entre la vitre et les obstacles dans la pièce, comme les rideaux et les meubles.

3. Utilisation du Robot

4 Démarrage

Appuyer sur le bouton DÉMARRAGE/PAUSE sur WINBOT 8 ou sur la télécommande pour démarrer le nettoyage.

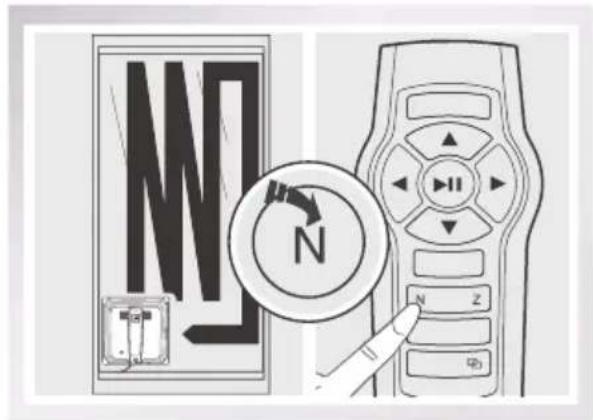

Pour changer de mode de nettoyage, mettre WINBOT en pause en appuyant sur le bouton DÉMARRAGE/PAUSE sur WINBOT 8 ou sur la télécommande, puis appuyer sur le bouton de mode de nettoyage « Z » ou « N ».

« N » est le mode de nettoyage par défaut et est idéal pour les grandes fenêtres.
« Z » est le mode de nettoyage pour les fenêtres larges.

* Ne pas débrancher WINBOT 8 durant la période de nettoyage.

3.8 Pauser

Appuyer sur le bouton DÉMARRAGE/PAUSE sur WINBOT 8 ou sur la télécommande pour mettre en pause le nettoyage.

WINBOT peut être dirigé vers l'avant, l'arrière, vers la gauche et la droite en utilisant les boutons de direction sur la télécommande lorsqu'il est en pause. WINBOT 8 nettoie lorsque les boutons de direction sont utilisés.

Lorsque WINBOT 8 a complété son cycle de nettoyage, il retourne vers son emplacement initial puis émet un bip.

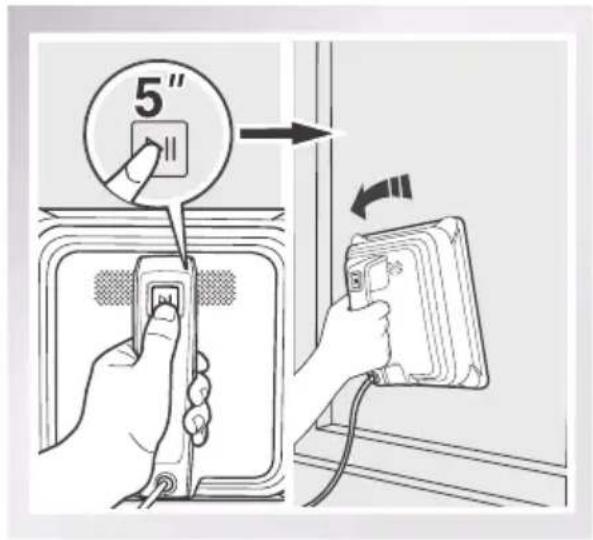

1 Retirer WINBOT 8

Prendre WINBOT 8 avec la poignée. Appuyer et maintenir ▶ pour environ 5 secondes ou jusqu'à l'arrêt de la ventilation. Retirer WINBOT 8 de la fenêtre. Polir les marques laissées par WINBOT 8 après avoir retiré le robot en utilisant le chiffon de finition.

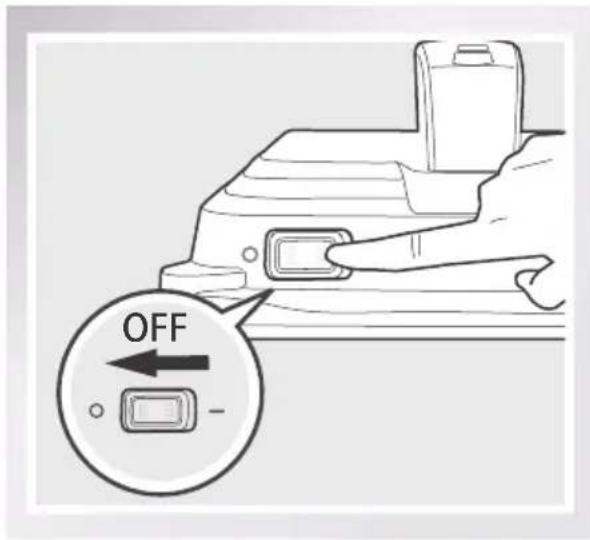

Positionner l'interrupteur sur la position « O ».

3 Retirer le boîtier de sécurité, si utilisé

4 Débrancher WINBOT 8

* Si WINBOT 8 est en trouble et l'indice lumineux est rouge, la réinitialisation se fait en appuyant dur le bouton de réinitialisation situé sur la télécommande.

Avant d'effectuer le nettoyage et l'entretien de WINBOT 8, éteindre l'appareil avec le bouton d'alimentation et débrancher le réceptacle.

4.1 Lingette de nettoyage

Renverser le robot et retirer la lingette de nettoyage. Rincer la lingette de nettoyage et sécher complètement avant de la replacer sur le robot.

* Ne PAS utiliser WINBOT 8 avec une lingette de nettoyage humide. Le robot pourrait glisser sur la fenêtre.

4.2 Ventilateur et détecteurs

Nettoyage du ventilateur

Retourner le robot et essuyer les débris autour du ventilateur avec le chiffon de finition fourni pour maintenir une bonne succion.

Nettoyage du détecteur de roue

Retourner le robot et essuyer les détecteurs de roue avec le chiffon de finition fourni pour maintenir une bonne productivité.

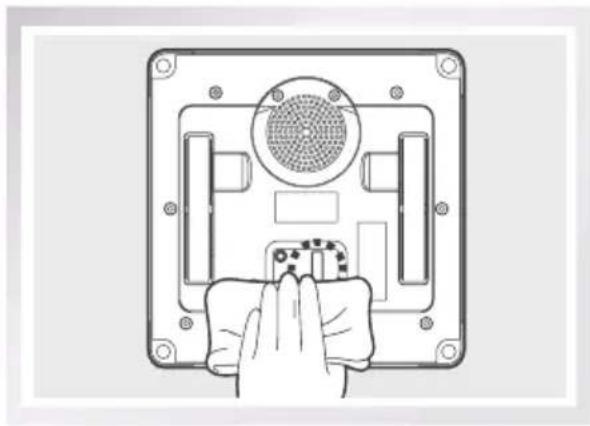

Nettoyage des détecteurs de bord

Retourner le robot et essuyer les quatre détecteurs de roue avec le chiffon de finition fourni pour maintenir une bonne productivité.

4.3 Bande de roulement

Mise en tension (ON) de WINBOT 8. Appuyer et maintenir enfoncé le bouton de MARCHE/PAUSE pendant 5 secondes pour arrêter le ventilateur.

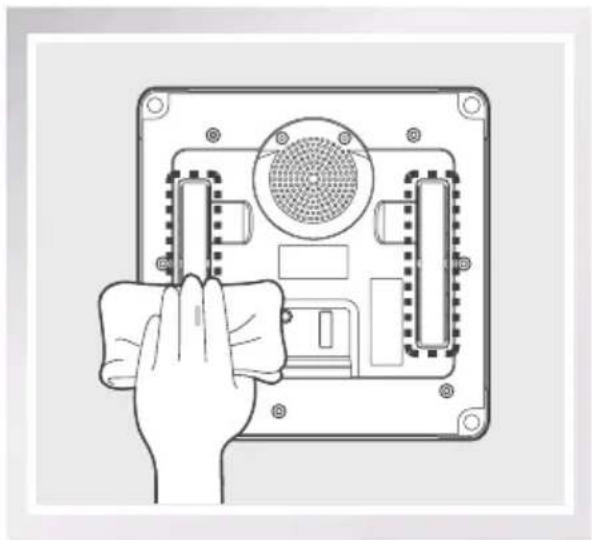

Retourner WINBOT 8 et examiner les bandes de roulement en utilisant les boutons ▲et ▼ situés sur la télécommande. Arrêter les bandes de roulement si elles sont poussiéreuses.

Placer l'interrupteur d'alimentation en position « O ».

Nettoyer les saletés présentes sur les bandes de roulement avec le chiffon de finition fourni.

5. Indice d'état, lumière et son

Indice Description
L'indice d'état clignote VERT	WINBOT 8 ne nettoie pas sans une batterie de secours n'est pas bien chargée.
L'indice d'état clignote BLEU	WINBOT 8 est sous tension (ON) et est prêt à être fixé sur la vitre.
L'indice lumineux est BLEU continu.	WINBOT 8 est fixé avec succès sur la vitre et est prêt pour son cycle de nettoyage.
L'indice lumineux est ROUGE.	WINBOT 8 a un problème. Veuillez consulter la section 6, Résolution de problème, pour plus d'information.
WINBOT émet un bip.	WINBOT 8 émet un bip dans les situations suivantes : WINBOT 8 est sous tension (ON). WINBOT 8 a terminé son cycle de nettoyage. WINBOT 8 a un problème.

6. Résolution de problème

NO.	Mauvais fonctionnement	Raisons possibles Solutions
1	La télécommande ne fonctionne pas.	WINBOT 8 est en nettoyage. Durant le cycle de nettoyage de WINBOT 8, seul le bouton disponible sur la télécommande est le bouton de DÉMARRAGE/PAUSE.	Appuyer sur le bouton DÉMARRAGE/PAUSE sur WINBOT 8 ou sur la télécommande pour mettre en pause le travail durant le cycle de nettoyage. Tous les boutons sur la télécommande sont fonctionnels lorsque WINBOT 8 est en pause.
		La télécommande n'est pas jumelée avec WINBOT 8. WINBOT 8 et la télécommande sont jumelés en manufacture. Si la télécommande est devenue non-jumelé ou est remplacé, il est possible de rejumelé les appareils.	Mettre sous tension (ON) WINBOT 8. Simultanément, appuyer et maintenir enfoncé le bouton situé sur WINBOT 8 et sur la télécommande. Le jumelage est terminé lorsque WINBOT 8 émet un bip.
		L'indice d'état lumineux de WINBOT 8 est ROUGE.	Réinitialiser WINBOT 8 en appuyant sur le bouton de RÉINITIALLISATION sur la télécommande.
2	L'indice d'état lumineux de WINBOT 8 clignote BLEU après avoir été fixé sur la vitre.	La lingette de nettoyage n'est pas attachée correctement et recouvre le ventilateur ou le détecteur de bord.	Retirer la lingette de nettoyage et replacer. Veuillez placer avec exactitude sur le velcro et ne pas recouvrir le ventilateur ou les détecteurs de bord.
		Mauvais fonctionnement des détecteurs de bord	A. Nettoyer les détecteurs de bord comme décrit dans la section 4.B. Si le problème persiste, veuillez rejoindre le service à la clientèle.
		Mauvais fonctionnement.	A. Nettoyer le ventilateur comme décrit dans la section 4.B. Si le problème persiste, veuillez rejoindre le service à la clientèle.
		La vitre et trop sale pour permettre une adéquate adhérence de WINBOT 8.	Nettoyer une section de la vitre puis placer WINBOT 8 sur la fenêtre.

6. Résolution de problème

NO.	Mauvais fonctionnement	Raisons possibles Solutions
3	L'indice lumineux est ROUGE.	Coupure d'électricité pendant le cycle de nettoyage de WINBOT 8, à cause d'une panne d'alimentation, du déplacement de la fiche ou de l'Adaptateur d'alimentation desserré.	A. Connecter WINBOT 8 à l'Adaptateur d'alimentation et le brancher au réceptacle mural. Appuyer sur le bouton DEMARRER/PAUSE sur le robot ou sur la télécommande. WINBOT8 va relancer le nettoyage. B. En cas de panne d'alimentation, et si la solution ci-dessus ne fonctionne pas, veuillez utiliser les boutons de commande de direction de la télécommande pour orienter le robot vers une position de la fenêtre que vous pouvez atteindre sans risque; arrêter le ventilateur et le retirer de la fenêtre. Si l'alimentation est rétablie, replacer le robot sur la fenêtre et redémarrer.
		WINBOT a travaillé sur une région à problème et perd de la succion.	A. Appuyer sur le bouton de RÉINITIALLISATION de la télécommande. Utiliser les boutons de direction pour déplacer WINBOT 8 vers une section sans problème et avec une distance d'au moins 10 cm / 4 " de tous les coins et les obstacles. Redémarrer WINBOT 8. B. Appuyer sur le bouton de RÉINITIALLISATION de la télécommande, puis utiliser les boutons de direction pour diriger WINBOT 8 et éviter la région à problèmes.
		Mauvais fonctionnement des détecteurs de bord	Nettoyer les quatre détecteurs de bord comme décrit dans la section 4. Si le problème persiste, veuillez rejoindre le service à la clientèle.

6. Résolution de problème

NO.	Mauvais fonctionnement	Raisons possibles Solutions
4	WINBOT 8 est coincé et ne peut plus bouger, ou il bouge de façon irrégulière durant son cycle de nettoyage.	Il y a trop de saleté ou de débris sur la fenêtre.	A. Vaporiser à nouveau la partie supérieure et la partie inférieure de la lingette de nettoyage avec la solution de nettoyage.B. Nettoyer la bande de roulement comme décrit dans la section 4.C. Remplacer la lingette de nettoyage puis redémarrer le cycle de nettoyage.D. Nettoyer la fenêtre manuellement puis utiliser WINBOT 8 par la suite pour le nettoyage régulier.* WINBOT 8 est conçu pour l'utilisation de nettoyage d'entretien sur les fenêtres standards. Cet appareil N'EST PAS conçu pour le nettoyage intensif ou pour un nettoyage préliminaire.

Live Smart. Enjoy Life.
