MODE D'EMPLOI ZBB29430SA ZANUSSI

Notice d'utilisation 16

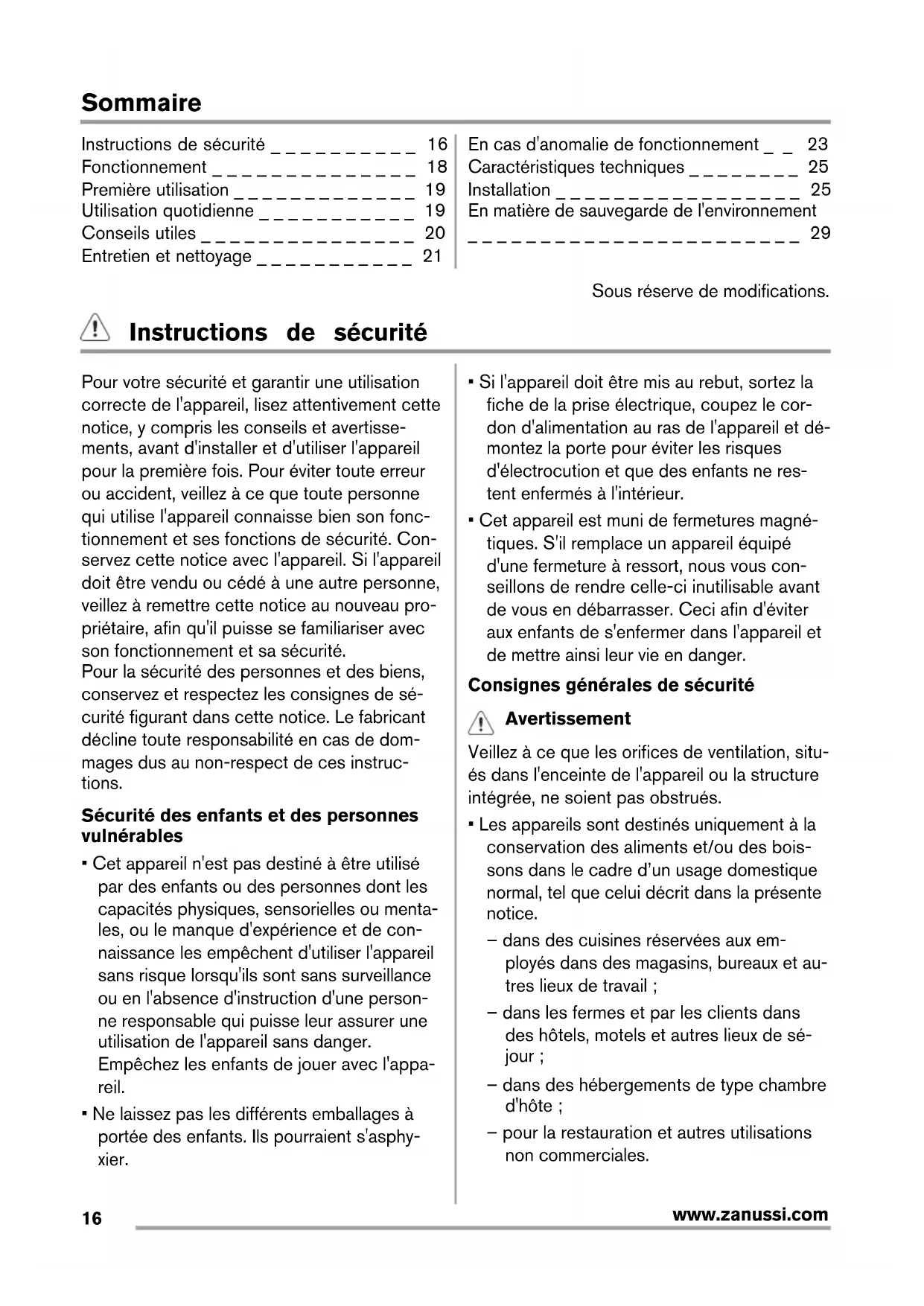

www.zanussi.comSommaire Instructions de sécurité _ _ _ _ _ _ _ _ _ _ 16 Fonctionnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18 Première utilisation _ _ _ _ _ _ _ _ _ _ _ _ _ 19 Utilisation quotidienne _ _ _ _ _ _ _ _ _ _ _ 19 Conseils utiles _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 20 Entretien et nettoyage _ _ _ _ _ _ _ _ _ _ _ 21 En cas d'anomalie de fonctionnement _ _ 23 Caractéristiques techniques _ _ _ _ _ _ _ _ 25 Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 25 En matière de sauvegarde de l'environnement _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29 Sous réserve de modifications. Instructions de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertisse- ments, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonc- tionnement et ses fonctions de sécurité. Con- servez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau pro- priétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sé- curité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dom- mages dus au non-respect de ces instruc- tions. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou menta- les, ou le manque d'expérience et de con- naissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une person- ne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appa- reil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphy- xier.

• Si l'appareil doit être mis au rebut, sortez la fiche de la prise électrique, coupez le cor- don d'alimentation au ras de l'appareil et dé- montez la porte pour éviter les risques d'électrocution et que des enfants ne res- tent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magné- tiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous con- seillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Consignes générales de sécurité Avertissement Veillez à ce que les orifices de ventilation, situ- és dans l'enceinte de l'appareil ou la structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement à la conservation des aliments et/ou des bois- sons dans le cadre d’un usage domestique normal, tel que celui décrit dans la présente notice. – dans des cuisines réservées aux em- ployés dans des magasins, bureaux et au- tres lieux de travail ; – dans les fermes et par les clients dans des hôtels, motels et autres lieux de sé- jour ; – dans des hébergements de type chambre d'hôte ; – pour la restauration et autres utilisations non commerciales.

www.zanussi.com• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dé- givrage.

• Ne faites pas fonctionner d'appareils électri- ques (comme des sorbetières électri- ques, ...) à l'intérieur des appareils de réfri- gération à moins que cette utilisation n'ait reçu l'agrément du fabricant.

• N'endommagez pas le circuit frigorifique.

• Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel of- frant un haut niveau de compatibilité avec l’environnement mais qui est néanmoins in- flammable. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est endommagée. Si le circuit frigorifique est endommagé : – évitez les flammes vives et toute autre source d'allumage – aérez soigneusement la pièce où se trou- ve l'appareil

• Ne modifiez pas les spécifications de l'ap- pareil. Si le câble d'alimentation est endom- magé, il peut causer un court circuit, un in- cendie et/ou une électrocution. Avertissement Les éventuelles répara- tions ou interventions sur votre appareil, ainsi que le remplacement du câble d'alimen- tation, ne doivent être effectuées que par un professionnel qualifié.

1. Ne branchez pas le cordon d'alimenta-

tion à une rallonge.

2. Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant écrasée ou endommagée peut s'échauffer et causer un incendie.

3. Vérifiez que la prise murale de l'appareil

4. Ne débranchez pas l'appareil en tirant

5. Si la prise murale n'est pas bien fixée,

n'introduisez pas de prise dedans. Ris- que d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil sans le diffuseur

de l'ampoule (si présent) de l'éclairage intérieur.

• Cet appareil est lourd. Faite attention lors de son déplacement.

• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).

• Évitez une exposition prolongée de l'appareil aux rayons solaires.

• Les ampoules (si présentes) utilisées dans cet appareil sont des ampoules spécifiques uniquement destinées à être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une habitation. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides in- flammables dans l'appareil (risque d'explo- sion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appa- reil. (Si l'appareil est sans givre.)

• Un produit décongelé ne doit jamais être re- congelé.

• Conservez les aliments emballés conformé- ment aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respec- tives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire écla- ter et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour net- toyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.

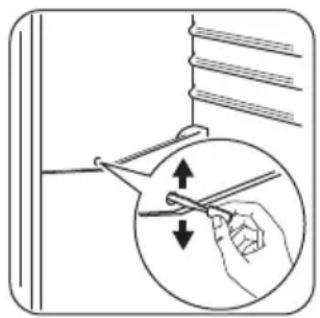

• Contrôlez régulièrement l'orifice d'évacua- tion de l'eau de dégivrage dans le comparti- ment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil. Installation Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, res- pectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le conden- seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste ac- cessible après l'installation de l'appareil.

• Branchez à l'alimentation en eau potable uniquement. (Si un branchement sur le ré- seau d'eau est prévu.) Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réali- sés par un électricien qualifié ou une per- sonne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, ex- clusivement avec des pièces d'origine. Protection de l'environnement Le système frigorifique et l'isolation de vo- tre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflam- mables : l'appareil sera mis au rebut conformé- ment aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utili- sés dans cet appareil identifiés par le symbole sont recyclables. Fonctionnement Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne. Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bou- ton du thermostat sur la position "O". Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

www.zanussi.comUne position moyenne est la plus indi- quée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant. Première utilisation Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires in- ternes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition. Utilisation quotidienne Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des aliments frais et conserver long- temps des aliments congelés ou surgelés. Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le thermostat sur la position maximale pour obtenir plus de froid. Important Dans ce cas, la température du compartiment réfrigérateur est susceptible de descendre en dessous de 0 °C. Si cela se produit, repositionnez le thermostat sur une position inférieure pour obtenir moins de froid. Placez les denrées fraîches à congeler dans le compartiment supérieur. Conservation d'aliments congelés et surgelés À la mise en service ou après un arrêt prolon- gé, placez le thermostat sur la position maxi- male pendant 2 heures environ avant d'intro- duire les produits dans le compartiment. Si vous devez stocker une grande quantité d'aliments, retirez tous les tiroirs et paniers et placez directement les aliments sur les clayet- tes réfrigérantes pour obtenir les meilleures performances possibles. Avertissement Assurez-vous que la quantité d'aliments ne dépasse pas la charge limite indiquée sur le côté de la section supérieure (le cas échéant) Important En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus longtemps qu'indiqué au paragraphe « Autonomie de fonctionnement » du chapitre Caractéristiques techniques, consommez rapidement les aliments décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis). Décongélation Avant utilisation, les aliments surgelés ou con- gelés peuvent être décongelés dans le com- partiment du réfrigérateur ou à température

www.zanussi.comambiante en fonction du temps disponible pour cette opération. Les petites portions peuvent même être cuites sans décongélation préalable (la cuisson sera cependant un peu plus longue). Fabrication de glaçons Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur. Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur. Accumulateurs de froid Le congélateur est équipé d'au moins un ac- cumulateur de froid qui permet d'augmenter l'autonomie de votre appareil en cas de cou- pure de courant. Clayettes amovibles Les parois du réfrigérateur sont équipées d'une série de glissières afin que les clayettes puissent être positionnées comme vous le souhaitez. Emplacement des balconnets de la porte En fonction de la tail- le des emballages des aliments conser- vés, les balconnets de la porte peuvent être positionnés à différentes hauteurs. Tirez progressive- ment dans le sens des flèches pour les dégager, puis reposi- tionnez-les selon les besoins. Conseils utiles Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évapo- rateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivra- ge automatique, d'où des économies d'énergie. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances pos- sibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfri- gérateur.

• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.

www.zanussi.com• Placez les aliments pour que l'air puisse cir- culer librement autour. Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la ta- blette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'im- porte quelle clayette. Fruits et légumes : placez-les une fois net- toyés dans le bac à légumes. Le jus de citron peut décolorer les parties en plastique de vo- tre réfrigérateur s'il les touche. C'est pourquoi il est recommandé de conserver les agrumes dans des bacs séparés. Beurre et fromage : placez-les dans des réci- pients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Bouteilles : elles doivent être munies d'un bou- chon et être placées dans le balconnet porte- bouteilles de la porte. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés. Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quel- ques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

• congelez seulement les denrées alimentai- res fraîches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez- vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non con- gelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments

• la température très basse à laquelle se trou- vent les bâtonnets glacés, s'ils sont con- sommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures.

• L'identification des emballages est impor- tante : indiquez la date de congélation du produit, et respectez la durée de conserva- tion indiquée par le fabricant. Conseils pour la conservation des produits surgelés et congelés du commerce Pour obtenir les meilleures performances pos- sibles :

• assurez-vous que les denrées surgelées achetées dans le commerce ont été correc- tement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'ali- mentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du con- gélateur et ne la laissez ouverte que le temps nécessaire ;

• une fois décongelés, les aliments se dété- riorent rapidement et ne peuvent pas être recongelés ;

• ne dépassez pas la durée de conservation indiquée par le fabricant. Entretien et nettoyage Attention débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et

www.zanussi.comla recharge ne doivent donc être effectués que par du personnel autorisé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter tou- te accumulation de déchets.

• Rincez et séchez soigneusement. Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le com- presseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et per- met des économies d'énergie. Important Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine re- commandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/en- dommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent re- commandé d'utiliser seulement de l'eau chau- de additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur Le givre est automatiquement éliminé de l'éva- porateur du compartiment réfrigérateur à cha- que arrêt du compresseur, en cours d'utilisa- tion normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'ori- fice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du com- partiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil. Nettoyez l'orifice d'écoulement de l'eau de dé- givrage avec le bâtonnet spécial se trouvant déjà dans l'orifice. Dégivrer le congélateur A La formation de givre à l'intérieur de l'appa- reil ne peut être évitée. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm. Important Mettez le thermostat sur la position maximum 12 heures avant d'effectuer le dégivrage pour assurer une réserve de froid. Retirez le givre comme indiqué ci-dessous :

1. Éteignez l'appareil.

2. Sortez le bac à glaçons et éventuellement

les denrées congelées. Enveloppez cel- les-ci dans plusieurs feuilles de papier journal, ou mieux, dans des emballages isothermes. Conservez-les dans un en- droit frais. Attention Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés Risque de brûlures ou arrachement de la peau !

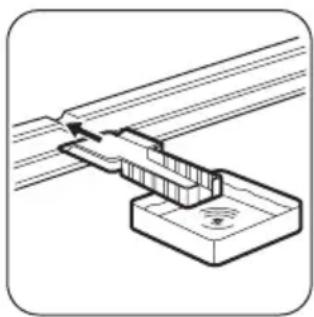

porte ouverte et utilisez la spatule en plastique comme gout- tière en l'insé- rant dans l'emplacement prévu à cet effet. Placez au-dessous un récipient dans lequel s'écoulera l'eau de dégivrage.

www.zanussi.comLe dégivrage peut être accéléré en pla- çant dans le compartiment congélateur un ou plusieurs récipients d'eau chaude non bouillante, à l'exclusion de toute autre source de chaleur. Retirez également les morceaux de glace au fur et à mesure que ceux-ci se déta- chent, avant que le processus de dégivrage ne soit terminé.

4. Une fois le dégivrage terminé, épongez

bien et séchez soigneusement les parois et le fond. Conservez la spatule en plasti- que pour une utilisation ultérieure.

5. Mettez en fonctionnement l'appareil.

6. Attendez deux à trois heures avant de re-

placer à nouveau les produits surgelés ou congelés dans le compartiment. Avertissement N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiels pour dégivrer ou accélérer le dégivrage de votre appareil. Utilisez uniquement les dispositifs préconisés dans cette notice d'utilisation. A Une augmentation de la température des aliments congelés au cours du dégivrage est susceptible d'écourter leur durée de conservation. En cas d'absence prolongée ou de non- utilisation Si l'appareil n'est pas utilisé pendant de lon- gues périodes, prenez les précautions suivan- tes :

• débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs dés- agréables. Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier ré- gulièrement son bon fonctionnement pour évi- ter la détérioration des aliments en cas de panne de courant. En cas d'anomalie de fonctionnement Avertissement Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente. Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux. Anomalie Cause possible Remède L'appareil ne fonctionne pas. L'ampoule ne fonc- tionne pas. L'appareil est à l'arrêt. Mettez l'appareil en fonctionnement. La fiche n'est pas correctement branchée sur la prise de courant. Branchez correctement la fiche sur la prise de courant. Le courant n'arrive pas à l'appareil. La prise de courant n'est pas ali- mentée. Branchez un autre appareil électri- que sur la prise de courant. Faites appel à un électricien qualifié. L'ampoule ne fonctionne pas. L'ampoule est en mode veille. Ouvrez et fermez la porte.

www.zanussi.comAnomalie Cause possible Remède L'ampoule est défectueuse. Consultez le paragraphe "Rempla- cement de l'ampoule". Le compresseur fonction- ne en permanence. La température n'est pas correcte- ment réglée. Sélectionnez une température plus élevée. La porte n'est pas correctement fermée. Consultez le paragraphe "Fermeture de la porte". La porte a été ouverte trop sou- vent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez le produit revenir à tempéra- ture ambiante avant de le ranger dans l'appareil. La température ambiante est trop élevée. Réduisez la température ambiante. De l'eau s'écoule sur la plaque arrière du compar- timent réfrigérateur. Pendant le dégivrage automatique, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau s'écoule dans le compartiment réfrigéra- teur. La gouttière d'évacuation de l'eau de dégivrage est obstruée. Nettoyez la gouttière d'évacuation. Des produits empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière. De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur. Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation. La température à l'inté- rieur de l'appareil est trop basse. La température n'est pas correcte- ment réglée. Sélectionnez une température plus élevée. La température à l'inté- rieur de l'appareil est trop élevée. La température n'est pas correcte- ment réglée. Sélectionnez une température plus basse. Remplacement de l'ampoule Attention Débranchez l'appareil du secteur.

www.zanussi.comRetirez la vis du diffu- seur. Retirez le diffuseur (voir l'illustration). Remplacez l'ampoule défectueuse par une ampoule neuve de puissance identique, spécifiquement con- çue pour les appa- reils électroménagers (la puissance maxi- male est indiquée sur le diffuseur). Installez le diffuseur de l'ampoule. Serrez la vis du diffu- seur. Branchez l'appareil sur le secteur. Ouvrez la porte. Véri- fiez que l'ampoule s'allume. Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-

vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints de por-

te défectueux. Contactez votre service après-vente. Caractéristiques techniques Dimensions de la niche d'encas- trement Hauteur 1780 mm Largeur 560 mm Profondeur 550 mm Temps de levée 24 h Tension 230-240 V Fréquence 50 Hz Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette éner- gétique. Installation Attention Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil. Positionnement Installez cet appareil à un endroit où la tempé- rature ambiante correspond à la classe climati- que indiquée sur la plaque signalétique de l'appareil :

www.zanussi.comClasse climati- que Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant mu- rale n'est pas mise à la terre, branchez l'appa- reil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consi- gnes de sécurité sus-mentionnées. Cet appareil est conforme aux directives com- munautaires. Réversibilité de la porte Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'ins- taller définitivement l'appareil :

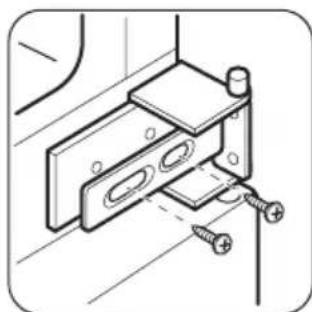

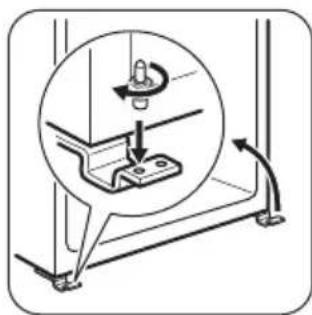

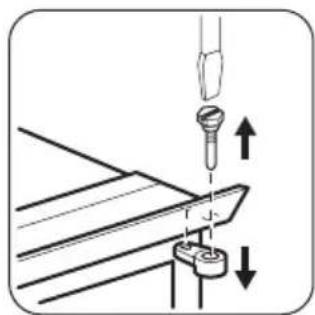

• Desserrez la gou- pille supérieure et retirez l'entretoise.

• Retirez la goupille supérieure et la porte supérieure.

• Desserrez la char- nière intermédiaire.

• Enlevez la porte in- férieure.

• Desserrez la gou- pille inférieure. Sur le côté opposé :

• Installez la goupille inférieure.

• Installez la porte in- férieure.

• Serrez la charnière intermédiaire.

• Installez la porte supérieure.

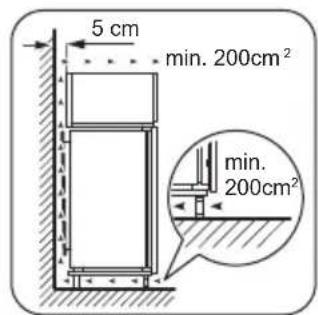

• Serrez l'entretoise et la goupille supé- rieure. Conditions requises en matière de circulation d'air Veillez à garantir une circulation d’air suffi- sante à l’arrière de l’appareil. 5 cm min. 200cm

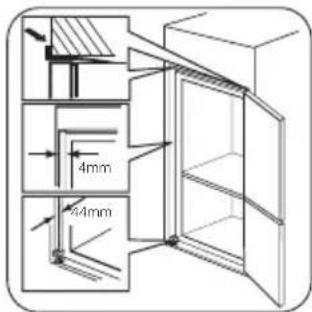

Installation de l'appareil Attention Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil. Procédez comme suit :

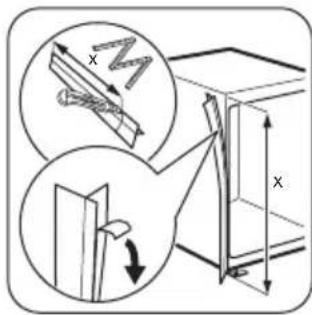

Si nécessaire, coupez la bande adhésive d'étanchéité et appli- quez-la sur l'appareil, comme le montre la fi- gure.

Installez l'appareil dans son emplace- ment. Poussez l'appareil en suivant les flèches (1) jusqu'à ce que la par- tie supérieure vienne toucher le mobilier de la cuisine. Poussez l'appareil dans le sens des flè- ches (2) contre le meuble, du côté op- posé à la charnière. 44mm 4mm Calez l'appareil dans son emplacement. La distance entre l'ap- pareil et le bord de la face avant du meuble doit être de 44 mm. Pour le cache-char- nière inférieur (dans le sachet des accessoi- res), vérifiez si la dis- tance entre l'appareil et le mobilier de la cuisine est correcte. L'espace libre entre l'appareil et le meuble doit être de 4 mm. Ouvrez la porte. Posi- tionnez le cache-char- nière.

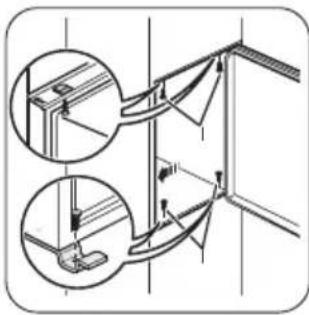

Fixez l'appareil dans son emplacement à l'aide de 4 vis.

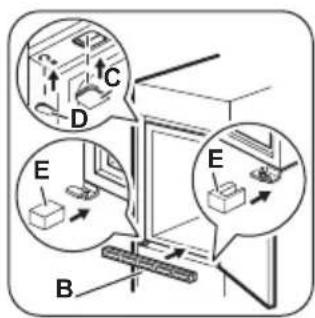

www.zanussi.comRetirez la pièce du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX pour la charnière de gauche.

Fixez les caches (C, D) aux pattes et dans les trous des charniè- res. Installez la grille de ventilation (B). Fixez les caches (E) à la charnière.

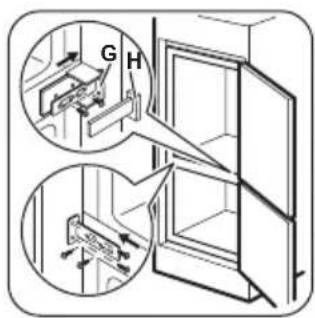

Placez l'appareil contre la paroi latérale du meuble de cuisi- ne :

1. Desserrez les vis

de la pièce (G) et déplacez la pièce (G) jusqu'à la pa- roi latérale du meuble.

veau les vis de la pièce (G).

3. Fixez la pièce (H)

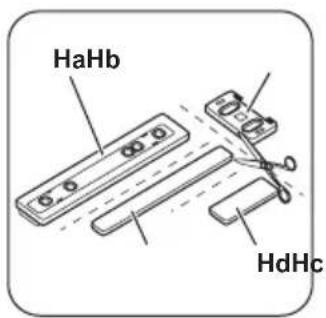

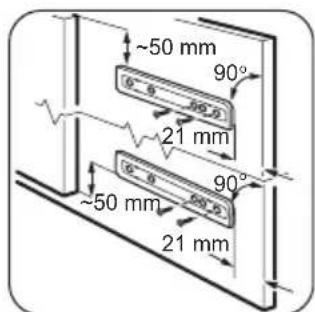

à la pièce (G). Ha Hb HdHc Détachez les pièces (Ha), (Hb), (Hc) et (Hd). 21 mm 21 mm ~50 mm ~50 mm

Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.

Poussez la pièce (Hc) sur la pièce (Ha).

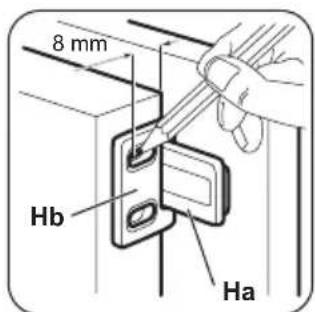

8 mm Ouvrez la porte de l'appareil et celle du meuble à 90° environ. Introduisez la petite équerre (Hb) dans le guide (Ha). Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.

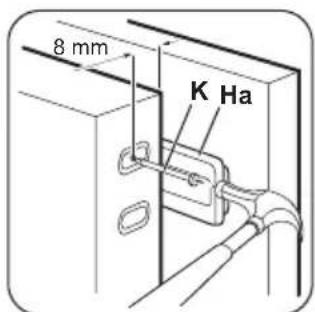

Enlevez les supports et marquez le repère avec le clou (K) à 8 mm du bord externe de la porte.

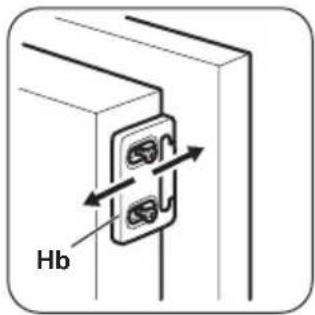

www.zanussi.comHb Placez à nouveau la petite équerre sur le guide et fixez-la à l'ai- de des vis fournies. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

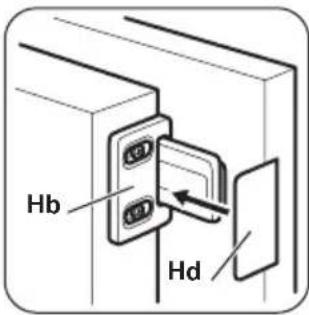

Appuyez la pièce (Hd) sur la pièce (Hb). Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.

• Le joint d'étanchéité magnétique adhère for- tement au meuble. Important Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Inversément, si la température ambiante augmente, la dimension du joint augmente également. En matière de sauvegarde de l'environnement Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
