BEDIENUNGSANLEITUNG ZBB29430SA ZANUSSI

Benutzerinformation 30

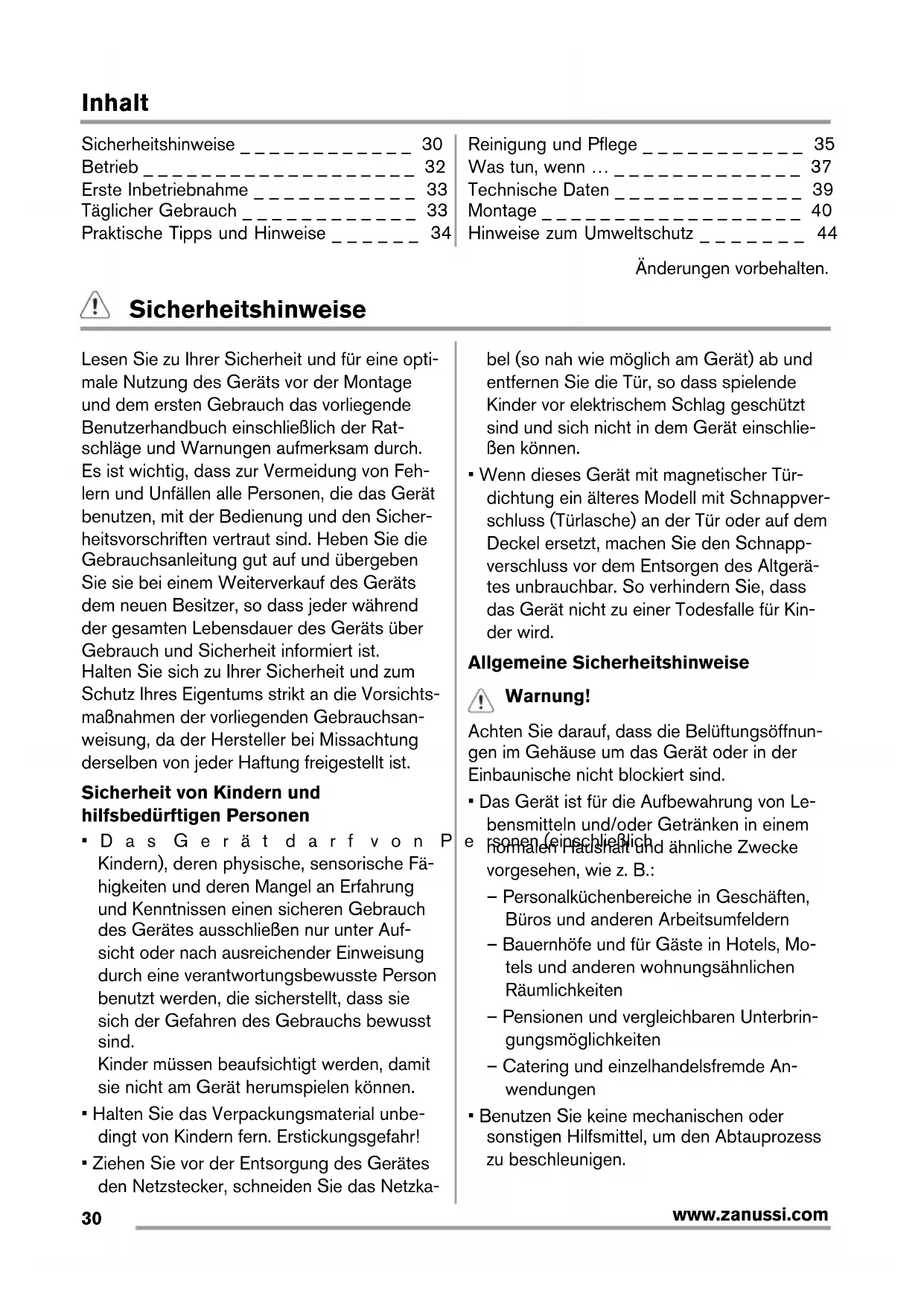

www.zanussi.comInhalt Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ 30 Betrieb _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 32 Erste Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ 33 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ 33 Praktische Tipps und Hinweise _ _ _ _ _ _ 34 Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ 35 Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ 37 Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ 39 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 40 Hinweise zum Umweltschutz _ _ _ _ _ _ _ 44 Änderungen vorbehalten. Sicherheitshinweise Lesen Sie zu Ihrer Sicherheit und für eine opti- male Nutzung des Geräts vor der Montage und dem ersten Gebrauch das vorliegende Benutzerhandbuch einschließlich der Rat- schläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Feh- lern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicher- heitsvorschriften vertraut sind. Heben Sie die Gebrauchsanleitung gut auf und übergeben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Geräts über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichts- maßnahmen der vorliegenden Gebrauchsan- weisung, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist. Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fä- higkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen nur unter Auf- sicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind. Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.

• Halten Sie das Verpackungsmaterial unbe- dingt von Kindern fern. Erstickungsgefahr!

• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das Netzka- bel (so nah wie möglich am Gerät) ab und entfernen Sie die Tür, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschlie- ßen können.

• Wenn dieses Gerät mit magnetischer Tür- dichtung ein älteres Modell mit Schnappver- schluss (Türlasche) an der Tür oder auf dem Deckel ersetzt, machen Sie den Schnapp- verschluss vor dem Entsorgen des Altgerä- tes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kin- der wird. Allgemeine Sicherheitshinweise Warnung! Achten Sie darauf, dass die Belüftungsöffnun- gen im Gehäuse um das Gerät oder in der Einbaunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von Le- bensmitteln und/oder Getränken in einem normalen Haushalt und ähnliche Zwecke vorgesehen, wie z. B.: – Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern – Bauernhöfe und für Gäste in Hotels, Mo- tels und anderen wohnungsähnlichen Räumlichkeiten – Pensionen und vergleichbaren Unterbrin- gungsmöglichkeiten – Catering und einzelhandelsfremde An- wendungen

• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.

www.zanussi.com• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Beschädigen Sie nicht den Kältekreislauf.

• Das Kältemittel Isobutan (R600a) im Kälte- kreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist. Achten Sie beim Transport und bei der Montage des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu be- schädigen. Bei einer eventuellen Beschädigung des Kältekreislaufs: – Offene Flammen und Zündfunken vermei- den – Den Raum, in dem das Gerät installiert ist, gut lüften

• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein defektes Netz- kabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlägen führen. Warnung! Elektrische Bauteile (Netzka- bel, Stecker, Kompressor) dürfen zur Ver- meidung von Gefahren nur vom Kundendienst oder einer Fachkraft ausgewechselt werden.

1. Das Netzkabel darf nicht verlängert

2. Vergewissern Sie sich, dass der Netz-

stecker nicht von der Geräterückseite eingeklemmt oder beschädigt wird. Ein eingeklemmter oder beschädigter Netz- stecker überhitzt und kann einen Brand verursachen.

3. Vergewissern Sie sich, dass der Netz-

stecker des Gerätes frei zugänglich ist.

4. Ziehen Sie nicht am Netzkabel.

5. Stecken Sie den Netzstecker niemals in

eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne

Lampenabdeckung (falls vorhanden) für die Innenbeleuchtung.

• Dieses Gerät ist schwer. Seien Sie vorsich- tig beim Transport.

• Entnehmen oder berühren Sie nie mit nas- sen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennun- gen führen kann.

• Setzen Sie das Gerät nicht über eine länge- re Zeit direkter Sonneneinstrahlung aus.

• Die Leuchtmittel (falls vorhanden) in diesem Gerät sind Speziallampen, die nur für Haus- haltsgeräte geeignet sind! Sie eignen sich nicht zur Raumbeleuchtung. Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Gase oder Flüssigkeiten in dem Gerät. Explosi- onsgefahr.

• Legen Sie Lebensmittel nicht direkt vor den Luftauslass in der Rückwand. (Wenn es ein No-Frost-Gerät ist)

• Ein aufgetautes Produkt darf nicht wieder eingefroren werden.

• Abgepackte Tiefkühlkost immer entspre- chend den Herstellerangaben aufbewahren.

• Die Lagerempfehlungen des Geräteherstel- lers sollten strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.

• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in den Behältern zur Ex- plosion führen und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verur- sachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird. Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den Netzste- cker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metallge- genständen.

• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Ver- wenden Sie einen Kunststoffschaber.

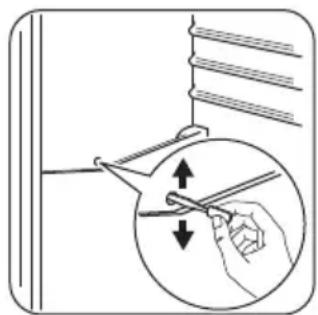

www.zanussi.com• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Rei- nigen Sie den Ablauf, falls nötig. Bei ver- stopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an. Montage Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Neh- men Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Händler, bei dem Sie es er- worben haben. Bewahren Sie in diesem Fall die Verpackung auf.

• Lassen Sie das Gerät mindestens vier Stun- den stehen, bevor Sie es elektrisch an- schließen, damit das Öl in den Kompressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.

• Das Gerät sollte zur Vermeidung von Ver- brennungen durch Berührung von heißen Bauteilen (Kompressor, Kondensator) mög- lichst mit der Rückseite gegen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von Heiz- körpern oder Kochern installiert werden.

• Vergewissern Sie sich, dass der Netzste- cker des Gerätes nach der Installation frei zugänglich ist.

• Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur mit dem Trink- wasseranschluss. Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.

• Wenden Sie sich für Reparaturen und War- tung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile. Umweltschutz Das Gerät enthält im Kältekreis oder in dem Isoliermaterial keine ozonschädigen- den Gase. Das Gerät darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung ent- hält entzündliche Gase: das Gerät muss ge- mäß den geltenden Vorschriften entsorgt wer- den; sie erhalten diese bei Ihrer Gemeindever- waltung. Nicht das Kälteaggregat beschädi- gen, insbesondere nicht in der Nähe des Wär- metauschers. Die Materialien, die bei der Her- stellung dieses Geräts verwendet wurden und mit dem Symbol markiert sind, können re- cycelt werden. Betrieb Einschalten des Geräts Stecken Sie den Stecker in die Wandsteckdo- se. Drehen Sie den Temperaturregler im Uhrzei- gersinn auf eine mittlere Einstellung. Ausschalten des Geräts Drehen Sie den Temperaturregler zum Aus- schalten des Geräts in die Position "O". Temperaturregelung Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mög- liche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögli- che Kühlung zu erreichen. eine mittlere Einstellung ist im Allgemei- nen am besten geeignet. Allerdings muss für eine exakte Einstellung be- rücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedenen Fakto- ren abhängt:

www.zanussi.com• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Lebens- mittel

• und vom Standort des Geräts. Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, dieses aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommen. In diesem Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglicht und damit auch einen niedrigeren Energieverbrauch. Erste Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, be- seitigen Sie den typischen „Neugeruch“ am besten durch Reinigen der Innenteile mit lau- warmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen. Wichtig! Verwenden Sie keine aggressiven Reinigungsmittel oder Scheuerpulver, die die Oberfläche beschädigen. Täglicher Gebrauch Einfrieren frischer Lebensmittel Der Gefrierraum eignet sich zum Einfrieren von frischen Lebensmitteln und zum längerfristigen Lagern von bereits gefrorenen und tiefgefrore- nen Lebensmitteln. Für das Einfrieren frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erfor- derlich. Möchten Sie den Gefriervorgang beschleuni- gen, drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kühlung zu erreichen. Wichtig! Unter diesen Umständen kann die Temperatur im Kühlschrank unter 0 °C fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmere Einstellung. Legen Sie die einzufrierenden frischen Le- bensmittel in das obere Fach. Lagerung gefrorener Lebensmittel Lassen Sie das Gerät vor der ersten Inbetrieb- nahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang mit höherer Einstellung laufen, bevor Sie Lebensmittel in das Gefrierfach legen. Sollen große Mengen an Lebensmitteln aufbe- wahrt werden, entfernen Sie alle Körbe und Schubladen aus dem Gerät und legen Sie die Lebensmittel auf Kühlablagen, um die optimale Leistung zu erhalten. Warnung! Bitte achten Sie unbedingt darauf, die Beladungsgrenze nicht zu überschreiten, die seitlich im oberen Teil angegeben ist (wo zutreffend)

Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe „Lagerzeit bei Störung“) zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden. Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Teile können sogar direkt aus dem Gefrierraum entnommen und anschließend so- fort gekocht werden. In diesem Fall dauert der Garvorgang etwas länger.

www.zanussi.comEiswürfelbereitung Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen mit Was- ser und stellen Sie diese in das Gefrierfach. Wichtig! Bitte verwenden Sie zum Herausholen der Schalen aus dem Gefrierschrank keine Utensilien aus Metall. Kälteakku(s) Das Gefriergerät enthält mindestens einen Kälteakkumulator, der die Zeitdauer verlängert, in der die Lebensmittel bei einem Stromausfall oder einem Ausfall des Gerätes gekühlt wer- den. Verstellbare Ablagen Die Wände des Kühlschranks sind mit einer Reihe von Führungsschienen ausgestattet, die verschiedene Möglichkeiten für das Einsetzen der Ablagen bieten. Positionierung der Türeinsätze Die Türeinsätze kön- nen in verschiedener Höhe positioniert werden; damit er- möglichen sie das Lagern verschieden großer Lebensmittel- packungen. Ziehen Sie den Tür- einsatz langsam in Pfeilrichtung, bis er sich herausheben lässt. Dann setzen Sie ihn in die ge- wünschte Position ein. Praktische Tipps und Hinweise Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und las- sen Sie diese nicht länger offen als unbe- dingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Be- trieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperatur- regler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermög- licht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie die besten Ergebnisse:

• Legen Sie bitte keine warmen Lebensmittel oder dampfenden Flüssigkeiten in den Kühl- schrank.

• Decken Sie die Lebensmittel ab oder verpa- cken Sie diese entsprechend, besonders wenn sie stark riechen.

• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann. Hinweise für die Kühlung Tipps:

www.zanussi.comFleisch (alle Sorten): wickeln Sie Fleisch in le- bensmittelechte Tüten und legen Sie diese auf die Glasablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgrün- den nur einen oder maximal zwei Tage auf die- se Weise. Gekochte Lebensmittel, kalte Gerichte usw.: Diese sollten abgedeckt auf eine der Ablagen gelegt werden. Obst und Gemüse: Gründlich reinigen und in die dafür vorgesehene(n) Schublade(n) legen. Wenn die Kunststoffteile Ihres Kühlschranks mit Zitronensaft in Kontakt kommen, können sie sich verfärben. Es wird empfohlen, Zitrus- früchte in getrennten Behältern zu lagern. Butter und Käse: diese sollten stets in speziel- len luftdichten Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. Flaschen: Bitte bewahren Sie Flaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt wer- den, außer diese sind dafür speziell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren wer- den kann. ist auf dem Typschild angegeben;

• der Gefriervorgang dauert 24 Stunden. Le- gen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;

• frieren Sie ausschließlich frische und gründ- lich gewaschene Lebensmittel von sehr gu- ter Qualität ein;

• teilen Sie die Lebensmittel in kleinere Porti- onen ein, damit diese schnell und vollstän- dig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so wenig Luft wie möglich in der Verpackung zu haben;

• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;

• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere; Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrier- fach;

• werden Gefrierwürfel direkt nach der Ent- nahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut füh- ren;

• es empfiehlt sich, das Einfrierdatum auf je- der einzelnen Packung zu notieren, um ei- nen genauen Überblick über die Lagerzeit zu haben. Hinweise zur Lagerung gefrorener Produkte So erzielen Sie die besten Ergebnisse mit Ih- rem Gerät:

• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Händler angemessen ge- lagert wurden.

• Achten Sie unbedingt darauf, die eingekauf- ten gefrorenen Lebensmittel in der kürzest möglichen Zeit in das Gefriergerät zu brin- gen.

• Öffnen Sie die Tür nicht zu häufig, und las- sen Sie die Tür nicht länger offen als not- wendig.

• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneu- tes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkost- verpackung darf nicht überschritten werden. Reinigung und Pflege Vorsicht! Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose. Der Kältekreis des Gerätes enthält Koh- lenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen daher nur

www.zanussi.comdurch vom Hersteller autorisiertes Fachperso- nal ausgeführt werden. Regelmäßige Reinigung Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zube- hörteile mit lauwarmem Wasser und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollie- ren Sie, dass diese sauber und frei von Ver- unreinigungen sind.

• Spülen und trocknen Sie diese sorgfältig ab. Wichtig! Ziehen Sie nicht an Leitungen und/ oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschieben oder zu beschädigen. Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können. Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der Geräte- rückseite mit einer Bürste. Dadurch verbessert sich die Leistung des Geräts und es ver- braucht weniger Strom. Wichtig! Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen. Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät au- ßen nur mit warmem Wasser und etwas flüs- sigem Tellerspülmittel zu reinigen. Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an. Abtauen des Kühlschranks Bei normalem Betrieb wird Reif bei jedem An- halten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft durch eine Rinne in einen speziellen Behälter an der Rückseite des Ge- räts über dem Motorkompressor, wo es ver- dampft. Reinigen Sie deshalb regelmäßig die Abfluss- öffnung in der Mitte der Auffangrinne an der Kühlraumrückwand, damit das Tauwasser nicht überfließt und auf die gelagerten Lebens- mittel tropft. Benutzen Sie dazu bitte das mit- gelieferte Reinigungswerkzeug, das sich be- reits in der Abflussöffnung befindet. Abtauen des Gefrierschranks Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs bildet sich stets et- was Reif. Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat. Wichtig! Stellen Sie den Temperaturregler bitte 12 Stunden vor dem Abtauen auf eine kühlere Einstellung, damit eine ausreichende Kälte als Reserve für die Unterbrechung im Betrieb entstehen kann. Entfernen Sie den Reif wie nachstehend erläu- tert:

1. Schalten Sie das Gerät aus.

2. Nehmen Sie das gesamte Gefriergut he-

raus, verpacken Sie es in mehrere Schich- ten Zeitungspapier und lagern Sie es an einem kühlen Ort. Vorsicht! Fassen Sie eingefrorene Lebensmittel nicht mit nassen Händen an. Ihre Hände könnten an den Lebensmitteln festfrieren.

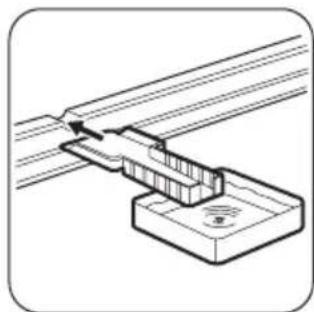

www.zanussi.com3. Lassen Sie die Tür des Geräts offen stehen und setzen Sie den Kunst- stoffschaber in die entspre- chende Aus- sparung unten in der Mitte ein. Stellen Sie eine Schale zum Auffangen des Tauwas- sers darunter. Stellen Sie eine Schale mit warmem Wasser in das Gefrierfach, um den Ab- tauprozess zu beschleunigen. Entfernen Sie bereits während des Abtauprozesses vorsich- tig Eisstücke, die sich lösen lassen.

4. Ist alles vollständig abgetaut, trocknen Sie

die nassen Oberflächen gründlich ab und bewahren Sie den Kunststoffschaber für eine spätere Verwendung auf.

5. Schalten Sie das Gerät ein.

6. Nachdem das Gerät zwei bis drei Stun-

den in Betrieb ist, können Sie die ausgela- gerten Lebensmittel wieder in den Gefrier- schrank hineinlegen. Warnung! Verwenden Sie bitte niemals scharfe Gegenstände zum Entfernen von Reif und Eis vom Verdampfer, da dieser dadurch beschädigt werden könnte. Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Geräteherstellers. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen. Stillstandzeiten Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:

• trennen Sie das Gerät von der Netzver- sorgung

• entnehmen Sie alle Lebensmittel

• Tauen Sie das Gerät ab (sofern vorgese- hen). Reinigen Sie den Innenraum und das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt, um das Entstehen unangenehmer Gerüche zu vermeiden. Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem mögli- chen Stromausfall nicht im Innern des Gerätes verdirbt. Was tun, wenn … Warnung! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose. Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, darf nur von einem qualifizierten Elektriker oder einer kompetenten Person durchgeführt werden. Wichtig! Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und Kühlkreislauf). Störung Mögliche Ursache Abhilfe Das Gerät funktioniert nicht. Die Lampe funktio- niert nicht. Das Gerät ist abgeschaltet. Gerät einschalten. Der Netzstecker steckt nicht rich- tig in der Steckdose. Stecken Sie den Netzstecker richtig in die Steckdose.

www.zanussi.comStörung Mögliche Ursache Abhilfe Das Gerät bekommt keinen Strom. Es liegt keine Spannung an der Netzsteckdose an. Testen Sie bitte, ob ein anderes Ge- rät an dieser Steckdose funktioniert. Kontaktieren Sie gegebenenfalls ei- nen qualifizierten Elektriker. Die Lampe funktioniert nicht. Die Lampe befindet sich im Stand- by-Modus. Schließen und öffnen Sie die Tür. Die Lampe ist defekt. Siehe hierzu „Austauschen der Lam- pe“. Der Kompressor arbeitet ständig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Temperatur ein. Die Tür ist nicht richtig geschlos- sen. Siehe hierzu „Schließen der Tür“. Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als erforderlich offen. Die Temperatur der einzufrieren- den Lebensmittel ist zu hoch. Lassen Sie Lebensmittel auf Raum- temperatur abkühlen, bevor Sie sie in das Gerät legen. Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur. Wasser fließt an der Rück- wand des Kühlschranks hinunter. Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Kühlschranks hi- nunter. Das ist normal. Wasser fließt in den Kühl- schrank. Der Wasserablauf ist verstopft. Reinigen Sie den Ablauf. Die eingelagerten Lebensmittel verhindern, dass das Wasser zum Wasserablauf fließt. Stellen Sie sicher, dass die Lebens- mittel nicht die Rückwand berühren. Wasser fließt auf den Bo- den. Der Tauwasserablauf läuft nicht in die Verdampferschale über dem Kompressor. Befestigen Sie den Tauwasserab- lauf an der Verdampferschale. Die Temperatur im Gerät ist zu niedrig. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine höhere Temperatur ein. Die Temperatur im Gerät ist zu hoch. Die Temperatur ist nicht richtig eingestellt. Stellen Sie eine niedrigere Tempe- ratur ein. Lampe wechseln Vorsicht! Trennen Sie den Netzstecker von der Netzversorgung.

www.zanussi.comLösen Sie die Schraube an der Lampenabdeckung. Nehmen Sie die Lampenabdeckung ab (siehe hierzu die Abbildung). Ersetzen Sie die alte Lampe durch eine Lampe der gleichen Leistung (die maximal erlaubte Leistung steht auf der Lam- penabdeckung), die speziell für Haus- haltsgeräte vorgese- hen ist. Bringen Sie die Lam- penabdeckung an. Ziehen Sie die Schraube an der Lampenabdeckung fest. Stecken Sie den Netzstecker in die Steckdose. Öffnen Sie die Tür. Prüfen Sie, ob die Lampe brennt. Schließen der Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein. Siehe

3. Ersetzen Sie die defekten Türdichtungen,

falls erforderlich. Wenden Sie sich hierzu an den Kundendienst. Technische Daten Abmessung der Aussparung Höhe 1780 mm Breite 560 mm Tiefe 550 mm Ausfalldauer 24 h Spannung 230-240 V Frequenz 50 Hz Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät so- wie auf der Energieplakette.

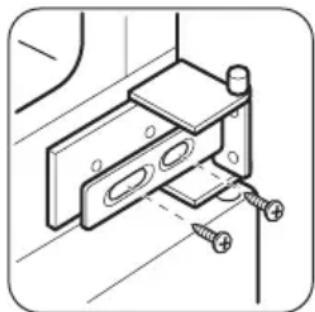

www.zanussi.comMontage Vorsicht! Lesen Sie bitte die "Sicherheitshinweise" sorgfältig vor der Aufstellung des Geräts durch, um Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klima- klasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist: Klima- klasse Umgebungstemperatur SN +10°C bis + 32°C N +16°C bis + 32°C ST +16°C bis + 38°C T +16°C bis + 43°C Elektrischer Anschluss Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Ty- penschild angegebenen Anschlusswerten übereinstimmen. Das Gerät muss geerdet sein. Zu diesem Zweck ist der Netzstecker mit einem Schutz- kontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät gemäß den geltenden Vorschriften von einem qualifizierten Elektriker erden. Der Hersteller übernimmt keinerlei Haftung bei Missachtung der vorstehenden Sicherheitshin- weise. Das Gerät entspricht den EWG-Richtlinien. Wechsel des Türanschlags Die Tür des Geräts öffnet sich nach rechts. Wenn Sie möchten, dass sich die Tür nach links öffnet, gehen Sie vor dem Einbau des Geräts bitte nach den folgenden Anweisungen vor:

• Lösen Sie den obe- ren Scharnierstift und entfernen Sie das Distanzstück.

• Lösen Sie den obe- ren Bolzen und die obere Tür.

• Lösen Sie das mitt- lere Scharnier.

• Entfernen Sie die untere Tür.

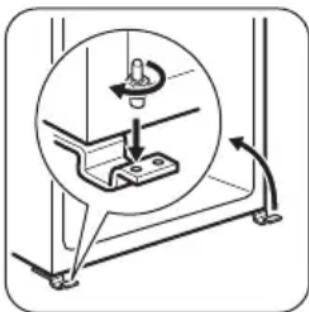

• Lösen Sie den un- teren Scharnierstift. Auf der gegenüberlie- genden Seite:

• Bringen Sie den unteren Scharnier- stift an.

• Installieren Sie die untere Tür.

• Ziehen Sie das mittlere Scharnier fest.

• Installieren Sie die obere Tür.

• Legen Sie das Dis- tanzstück ein und ziehen Sie den oberen Scharnier- stift fest.

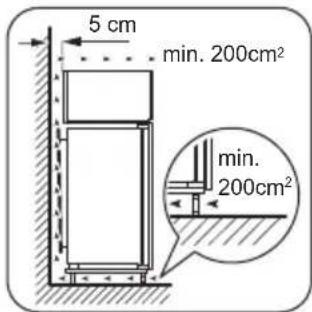

www.zanussi.comAnforderungen an die Belüftung Die Luftzirkulation hinter dem Gerät muss ausreichend groß sein. 5 cm min. 200cm

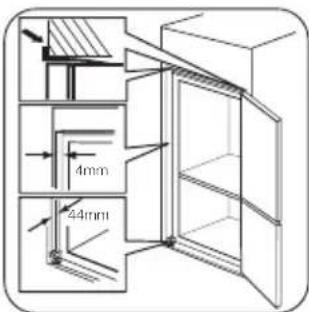

Aufstellung des Geräts Vorsicht! Vergewissern Sie sich, dass sich das Netzkabel des Geräts frei bewegen lässt. Gehen Sie wie folgt vor:

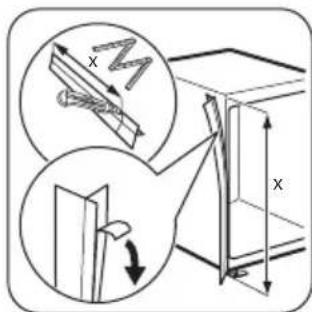

Schneiden Sie bei Bedarf den Dich- tungsstreifen zu und bringen Sie ihn, wie in der Abbildung ge- zeigt, am Gerät an.

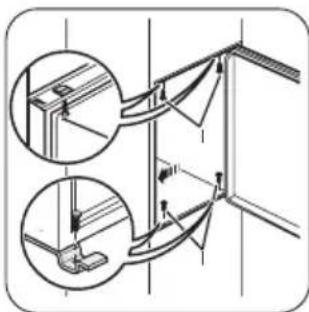

Setzen Sie das Gerät in die Einbaunische. Schieben Sie das Gerät in Pfeilrichtung (1), bis die obere Lü- ckenblende am Kü- chenmöbel anliegt. Schieben Sie das Gerät auf der den Scharnieren gegen- überliegenden Seite in Pfeilrichtung (2) so weit wie möglich ge- gen die Seitenwand des Küchenmöbels. 44mm 4mm Richten Sie das Gerät in der Einbaunische aus. Vergewissern Sie sich, dass der Ab- stand zwischen dem Gerät und der Schrankvorderkante 44 mm beträgt. Mit der unteren Scharnierabdeckung (im Beipack) können Sie sicherstellen, dass der Abstand zwischen dem Gerät und dem Küchenmö- bel richtig ist. Achten Sie darauf, dass der Abstand zwischen dem Gerät und dem Schrank 4 mm beträgt. Öffnen Sie die Tür. Stecken Sie die unte- re Scharnierabde- ckung auf.

Befestigen Sie das Gerät mit 4 Schrau- ben in der Einbauni- sche.

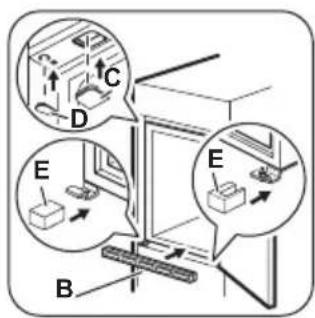

www.zanussi.comEntfernen Sie das entsprechende Teil aus der Scharnierab- deckung (E). Achten Sie darauf, im Falle ei- nes rechten Schar- niers Teil DX bzw. bei einem gegenüberlie- genden Scharnier Teil SX zu entfernen.

Setzen Sie die beilie- genden Abdeckkap- pen (C, D) in die Be- festigungs- und Scharnierlöcher ein. Bauen Sie das Belüf- tungsgitter (B) ein. Stecken Sie die Scharnierabdeckun- gen (E) auf das Scharnier auf.

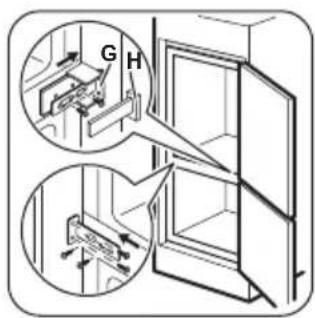

Schließen Sie das Gerät seitlich wie folgt an das Küchen- möbel an:

Schrauben von Teil (G) und ver- schieben Sie Teil (G) zur Küchen- möbel-Seiten- wand.

Schrauben vom Teil (G) erneut fest.

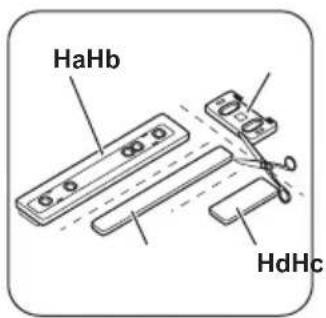

Teil (H) am Teil (G). Ha Hb HdHc Trennen Sie die Teile (Ha), (Hb), (Hc) und (Hd) ab.

Montieren Sie das Teil (Ha) an der Innenseite der Tür des Küchen- möbels.

Drücken Sie das Teil (Hc) auf das Teil (Ha).

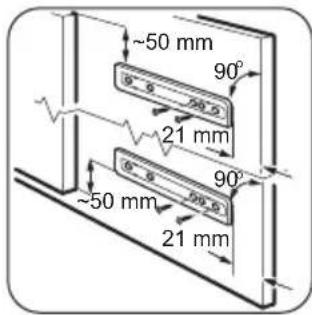

8 mm Öffnen Sie die Gerä- tetür und die Möbeltü- re in einem Winkel von 90°. Setzen Sie das Füh- rungsstück (Hb) in die Führungsschiene (Ha) ein. Bringen Sie die Gerä- tetür und die Möbeltü- re zusammen und markieren Sie die Bohrungen.

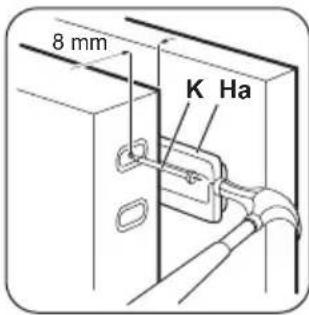

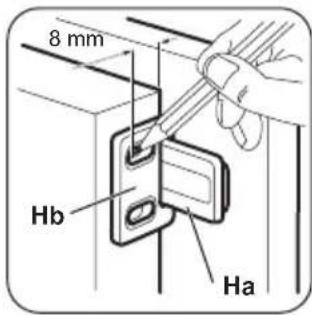

Nehmen Sie die Hal- terungen wieder ab. Markieren Sie 8 mm ab der Türaußenkante die Stelle, an der der Nagel (K) eingesetzt werden muss.

Setzen Sie das Füh- rungsstück erneut auf die Führungsschiene und schrauben Sie es mit den mitgelieferten Schrauben fest. Richten Sie die Kü- chenmöbeltür und die Gerätetür mittels des Führungsstücks (Hb) aus.

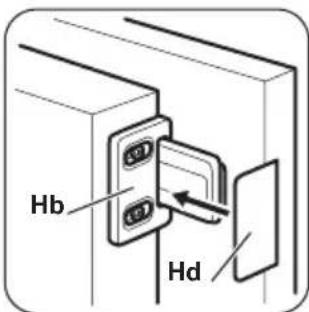

Drücken Sie Abde- ckung (Hd) auf das Führungsstück (Hb). Prüfen Sie alles erneut, um sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der magnetische Dichtungsstreifen sicher am Gerät befestigt ist. Wichtig! Bei niedriger Umgebungstemperatur (zum Beispiel im Winter) schrumpft die Dichtung. Bei höherer Umgebungstemperatur dehnt sich die Dichtung aus.

www.zanussi.comHinweise zum Umweltschutz Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
